1. ЛЕКЦИОННОЕ ЗАНЯТИЕ №4 Курса «Сети и потоки»

2. ТАКТИКА РАГНАРОС 25 ХМ

3. СТАНДАРТЫ И СТЕКИ ПРОТОКОЛОВ Курса «Сети и потоки»

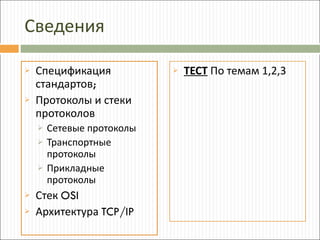

4. Сведения Спецификация стандартов ; Протоколы и стеки протоколов Сетевые протоколы Транспортные протоколы Прикладные протоколы Стек OSI Архитектура TCP/IP ТЕСТ По темам 1,2,3

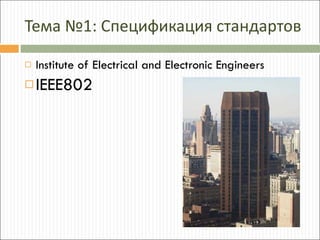

5. Тема №1: Спецификация стандартов Institute of Electrical and Electronic Engineers IEEE802

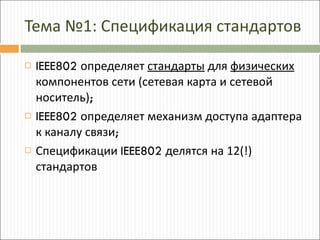

6. Тема №1: Спецификация стандартов IEEE802 определяет стандарты для физических компонентов сети (сетевая карта и сетевой носитель) ; IEEE802 определяет механизм доступа адаптера к каналу связи ; Спецификации IEEE802 делятся на 12(!) стандартов

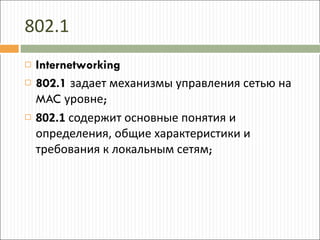

7. 802.1 Internetworking 802.1 задает механизмы управления сетью на MAC уровне ; 802.1 содержит основные понятия и определения, общие характеристики и требования к локальным сетям ;

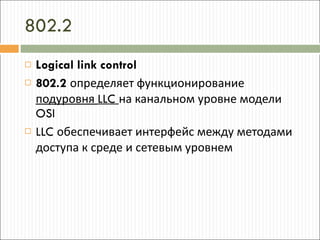

8. 802.2 Logical link control 802.2 определяет функционирование подуровня LLC на канальном уровне модели OSI LLC обеспечивает интерфейс между методами доступа к среде и сетевым уровнем

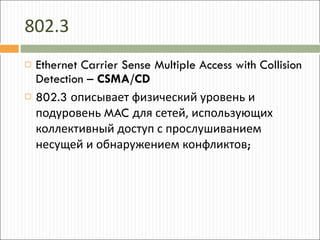

9. 802.3 Ethernet Carrier Sense Multiple Access with Collision Detection – CSMA/CD 802.3 описывает физический уровень и подуровень MAC для сетей, использующих коллективный доступ с прослушиванием несущей и обнаружением конфликтов ;

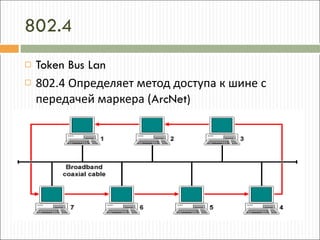

10. 802.4 Token Bus Lan 802.4 Определяет метод доступа к шине с передачей маркера ( ArcNet)

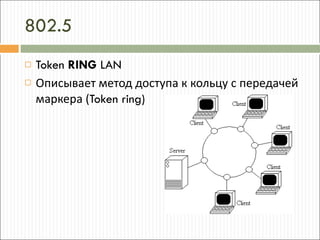

11. 802.5 Token RING LAN Описывает метод доступа к кольцу с передачей маркера ( Token ring)

12. 802.6 Metropolitan Area Network 802.5 описывает рекомендации для региональных сетей.

13. 802.7 Broadband technical advisory Group 802.7 описывает рекомендации по широкополосным сетевым технологиям , носителям, интерфейсу и оборудованию ;

14. 802.8 Fiber technical advisory group 802.8 содержит рекомендации по оптоволоконным сетевым технологиям, носителям, интерфейсу и оборудованию (FDDI)

15. 802.9 Integrated voice and data Network 802.9 задает архитектуру и интерфейсы устройств одновременной передачи данных и голоса по одной линии, а также рекомендации по гибридным сетям ;

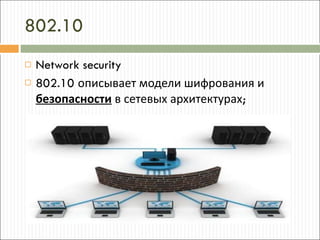

16. 802.10 Network security 802.10 описывает модели шифрования и безопасности в сетевых архитектурах ;

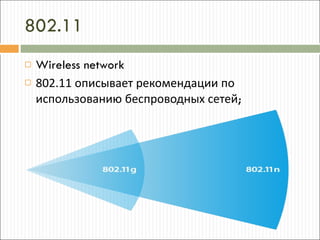

17. 802.11 Wireless network 802.11 описывает рекомендации по использованию беспроводных сетей ;

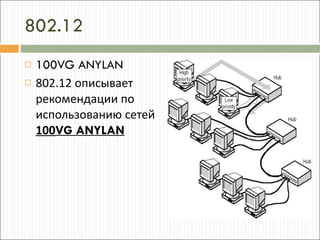

18. 802.12 100VG ANYLAN 802.12 описывает рекомендации по использованию сетей 100 VG ANYLAN

19. ПРОТОКОЛЫ И СТЕКИ ПРОТОКОЛОВ

20. Протоколы и стеки протоколов Согласованный набор протоколов разных уровней, достаточный для организации межсетевого взаимодействия, называется стеком протоколов

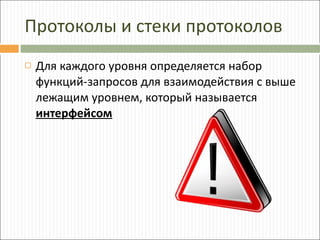

21. Протоколы и стеки протоколов Для каждого уровня определяется набор функций-запросов для взаимодействия с выше лежащим уровнем, который называется интерфейсом

22. Правила взаимодействия двух машин, описанные в виде набора процедур для каждого из уровней, называется протоколом Протоколы и стеки протоколов

23. Протоколы и стеки протоколов Стеки протоколов разбиваются на 3 уровня : Сетевые ; Транспортные ; Прикладные ;

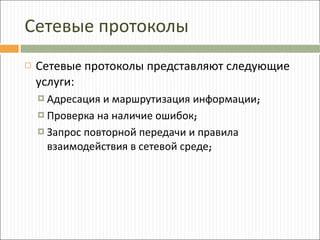

24. Сетевые протоколы Сетевые протоколы представляют следующие услуги: Адресация и маршрутизация информации ; Проверка на наличие ошибок ; Запрос повторной передачи и правила взаимодействия в сетевой среде ;

25. Сетевые протоколы DDP Протокол передачи данных APPLE, используемый в Apple talk; IP Протокол стека TCP/IP, обеспечивающий адресную информацию и информацию маршрутизации ; IPX Протокол Novel NetWare, используемый для маршрутизации и направления пакетов ; NetBEUI Обеспечивает транспортные услуги Netbios

26. Транспортные протоколы ATP Сеансовый протокол Apple; NetBios Устанавливает соединение между компьютерами ; SPX Протокол Novel Netware , используемый для обеспечения доставки данных ; TCP Протокол стека TCP/IP , отвечающий за надежную доставку данных ;

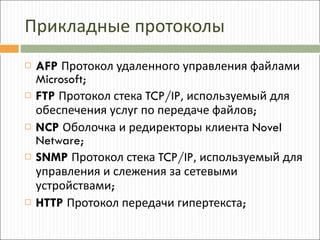

27. Прикладные протоколы AFP Протокол удаленного управления файлами Microsoft; FTP Протокол стека TCP/IP , используемый для обеспечения услуг по передаче файлов ; NCP Оболочка и редиректоры клиента Novel Netware; SNMP Протокол стека TCP/IP , используемый для управления и слежения за сетевыми устройствами ; HTTP Протокол передачи гипертекста ;

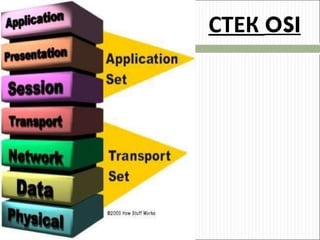

28. СТЕК OSI

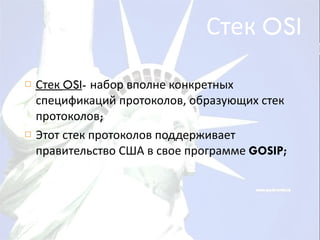

29. Стек OSI Стек OSI - набор вполне конкретных спецификаций протоколов, образующих стек протоколов ; Этот стек протоколов поддерживает правительство США в свое программе GOSIP;

31. Архитектура стека TCP/IP

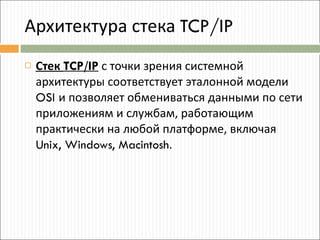

32. Архитектура стека TCP/IP Стек TCP/IP с точки зрения системной архитектуры соответствует эталонной модели OSI и позволяет обмениваться данными по сети приложениям и службам, работающим практически на любой платформе, включая Unix, Windows, Macintosh .

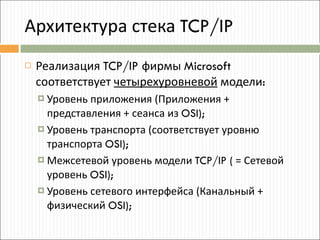

34. Архитектура стека TCP/IP Реализация TCP/IP фирмы Microsoft соответствует четырехуровневой модели : Уровень приложения (Приложения + представления + сеанса из OSI); Уровень транспорта (соответствует уровню транспорта OSI); Межсетевой уровень модели TCP/IP ( = Сетевой уровень OSI); Уровень сетевого интерфейса (Канальный + физический OSI);

35. Самостоятельная работа №1

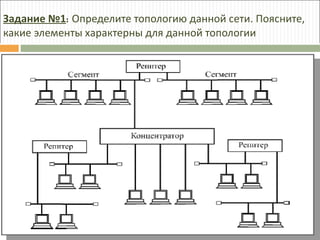

36. Задание №1 : Определите топологию данной сети. Поясните, какие элементы характерны для данной топологии

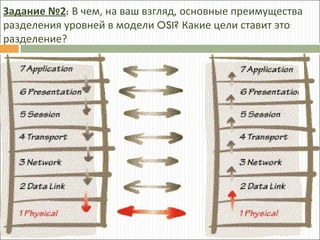

37. Задание №2 : В чем, на ваш взгляд, основные преимущества разделения уровней в модели OSI? Какие цели ставит это разделение?

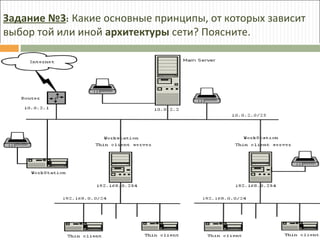

38. Задание №3 : Какие основные принципы, от которых зависит выбор той или иной архитектуры сети? Поясните.

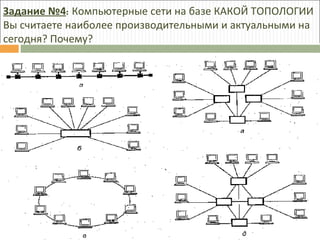

39. Задание №4 : Компьютерные сети на базе КАКОЙ ТОПОЛОГИИ Вы считаете наиболее производительными и актуальными на сегодня? Почему?

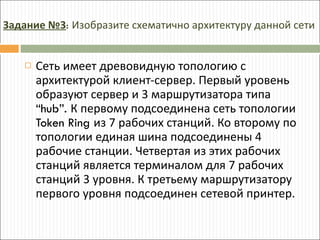

40. Сеть имеет древовидную топологию с архитектурой клиент-сервер. Первый уровень образуют сервер и 3 маршрутизатора типа “hub”. К первому подсоединена сеть топологии Token Ring из 7 рабочих станций. Ко второму по топологии единая шина подсоединены 4 рабочие станции. Четвертая из этих рабочих станций является терминалом для 7 рабочих станций 3 уровня. К третьему маршрутизатору первого уровня подсоединен сетевой принтер. Задание №3 : Изобразите схематично архитектуру данной сети
