1. КомпьютерныеКомпьютерные
сетисети

2. СодержаниеСодержание
• Введение
• Компоненты сети
• Концентратор
• Коммутатор
• Маршрутизатор
• Сетевая операционная система
• Типы сетей
• Основные протоколы
• Глобальная сеть

3. Компьютерная сеть - представляет
собой систему распределенной обработки
информации, состоящую как минимум из
двух компьютеров, взаимодействующих
между собой с помощью специальных
средств связи.
Или другими словами сеть представляет
собой совокупность соединенных друг с
другом ПК и других вычислительных
устройств, таких как принтеры,
факсимильные аппараты и модемы.

4. Сеть дает возможность отдельным
сотрудникам организации
взаимодействовать друг с другом и
обращаться к совместно используемым
ресурсам; позволяет им получать
доступ к данным, хранящимся на
персональных компьютерах в
удаленных офисах, и устанавливать
связь с поставщиками.
Компьютеры , входящие в сеть
выполняют следующие функции:
•Организация доступа к сети
•Управление передачей информации
•Предоставление вычислительных
ресурсов и услуг абонентам сети.

5. • сетевого оборудования, такого как концентраторы и
коммутаторы, которые соединяют между собой ПК и
принтеры;
• сетевой операционной системы, например Windows.
В ПК для того, чтобы его можно было использовать
в сети, необходимо установить сетевые адаптеры.
Некоторые ПК имеют заранее установленный сетевой
адаптер. Сетевой адаптер должен быть по скорости
совместим с концентратором, к которому ПК
подключается. Так, сетевой адаптер Ethernet
соответствует концентратору Ethernet, а сетевой
адаптер Fast Ethernet - концентратору Fast Ethernet.
КОМПОНЕНТЫ СЕТИ
Небольшая сеть обычно состоит из:
• ПК и периферийных устройств,
таких как принтеры; Сетевой адаптер

6. Концентратор - это многопортовый повторитель.
Устройства подобного типа просто передают
(повторяют) всю информацию, которую они
получают - то есть все устройства, подключенные к
портам концентратора, получают одну и ту же
информацию.
Концентраторы используются для расширения
сети. Однако чрезмерное увлечение
концентраторами может привести к большому
количеству ненужного трафика, который поступает
на сетевые устройства. Ведь концентраторы
передают трафик в сеть, не определяя реальный
пункт назначения данных.

7. • Коммутаторы контролируют сетевой трафик и
управляют его движением, анализируя
адреса назначения каждого пакета,
Коммутатор знает, какие устройства
соединены с его портами, и направляет
пакеты только на необходимые порты. Это
дает возможность одновременно работать с
несколькими портами, расширяя тем самым
полосу пропускания.
• Таким образом, коммутация уменьшает
количество лишнего трафика, что происходит
в тех случаях, когда одна и та же
информация передается всем портам.

8. Маршрутизаторы могут выполнять
следующие простые функции:
•Подключение локальных сетей (LAN) к
территориально-распределенным сетям
(WAN).
•Соединение нескольких локальных сетей.
Маршрутизаторы зависят от используемого
протокола (например, TCP/IP, IPX,
AppleTalk) и, в отличие от мостов и
коммутаторов, функционирующих на втором
уровне, работают на третьем или седьмом
уровне модели OSI.

9. Производительность маршрутизатора
в плане объема передаваемых данных
в секунду обычно пропорциональна
его стоимости. Поскольку
маршрутизатор работает на основе
протокола, он может принимать
решение о наилучшем маршруте
доставки данных, руководствуясь
такими факторами, как стоимость,
скорость доставки и т.д. Кроме того,
маршрутизаторы позволяют
эффективно управлять трафиком
широковещательной рассылки,
обеспечивая передачу данных только в
нужные порты.

10. Сетевая операционная система - этоСетевая операционная система - это
программное обеспечение,программное обеспечение,
применяемое на каждом подключенномприменяемое на каждом подключенном
к сети ПК. Оно осуществляетк сети ПК. Оно осуществляет
управление и координирует доступ куправление и координирует доступ к
сетевым ресурсам. Сетевая ОС отвечаетсетевым ресурсам. Сетевая ОС отвечает
за маршрутизацию сообщений в сети,за маршрутизацию сообщений в сети,
разрешение конфликтов приразрешение конфликтов при
конкуренции за сетевые устройства иконкуренции за сетевые устройства и
работу с операционной системой ПК,работу с операционной системой ПК,
например Windows NT, UNIX, Macintoshнапример Windows NT, UNIX, Macintosh
или OS/2.или OS/2.

11. Сетевая ОС обеспечивает
совместную работу с файлами и
приложениями. Такие ресурсы,
находящиеся на одной рабочей
станции, могут совместно
использоваться, передаваться или
изменяться с другой рабочей
станции. Основная часть сетевой
ОС находится на сетевом сервере,
а другие ее компоненты
функционируют на всех рабочих
станциях сети.

12. Сетевая операционная система
распознает все устройства в сети и
управляет приоритетным доступом к
совместно используемым
периферийным устройствам, если
несколько рабочих станций пытаются
работать с ними одновременно. Сетевая
ОС выполняет роль регулировщика
трафика, предоставляет сервис
каталога, обеспечивает контроль
полномочий в системе защиты и
реализует функции управления сетью. В
число популярных сетевых ОС входят
Windows NT Server, Novell NetWare и
Banyan VINES.

13. Типы сетейТипы сетей
Сети подразделяются на :
• Локальные(LAN);
• Территориально-распределенные
(WAN);
• Глобальные.

14. Распределенные сетиРаспределенные сети
WAN - это технология построения сетей, которая
обеспечивает передачу разнообразной информации на
значительные расстояния, с использованием
коммутирующих и выделенных линий, специальных
каналов связи и через Internet.
Эти сети проектируются и строятся для
решения большого количества задач
относительно передачи информации между
отдаленными офисами, филиалами и
отдельными периферийными устройствами.
Преимущества протоколов, которые
применяются в WAN сетях, состоят в том,
что в одной сети можно передавать
одновременно все виды информации:
данные, голос, факс, видео.

15. Локальные сетиЛокальные сети
LAN - это сети, которые проектируются и строятся для
высокоскоростного обмена данными между пользователями и
доступа к общим ресурсам компании в границах одного или
группы зданий.
Вследствие того, что перед организациями или
предприятиями возникают разные функциональные
задачи, а также они имеют разные финансовые
возможности и начальные условия, для разработки
решения необходимо применять взвешенный
интегральный подход с учетом всех тонкостей проблемы.
Такая технология позволяет лучше руководить процессом
выполнения работ, которая, в конечном итоге,
гарантирует получение должного результата.
Технологии, применяемые в локальных сетях (LAN)Технологии, применяемые в локальных сетях (LAN)
•Ethernet, Fast Ethernet, Gigabit Ethernet
•Коммутация кадров

16. Глобальная сеть - ИнтернетГлобальная сеть - Интернет
Интернет – это глобальная компьютерная сеть,
объединяющая многие локальные, региональные и
корпоративные сети и включающая сотни миллионов
компьютеров.
Основу Интернета составляют более 150 миллионов
серверов, постоянно подключенных к сети. Бурное
развитие сети Интернет в первую очередь обусловлено
появлением новой технологии WWW. Несколько
десятков тысяч компьютерных сетей, связанных между
собой и объединяющих несколько миллионов
пользователей, образуют всемирную паутину.
Организационному становлению Web содействовало
появление универсальных сетевых навигаторов -
браузеров, таких как Netscape Navigator или Microsoft
Internet Explorer.

17. Протоколы – представляют собой
правила взаимодействия функциональных
элементов сети. В настоящее время
используется достаточно большое
количество сетевых протоколов, причем в
рамках одной и той же сети определяется
сразу несколько из них. Стремление к
максимальному упорядочению и упрощению
процессов разработки, модернизации и
расширения сетей определило
необходимость введения стандартов,
регламентирующих принципы и процедуры
организации взаимодействия абонентов
компьютерных сетей.

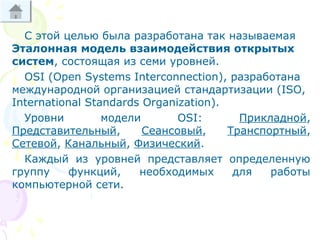

18. С этой целью была разработана так называемая
Эталонная модель взаимодействия открытых
систем, состоящая из семи уровней.
OSI (Open Systems Interconnection), разработана
международной организацией стандартизации (ISO,
International Standards Organization).
Уровни модели OSI: Прикладной,
Представительный, Сеансовый, Транспортный,
Сетевой, Канальный, Физический.
Каждый из уровней представляет определенную
группу функций, необходимых для работы
компьютерной сети.

19. Схема моделиСхема модели OSIOSI

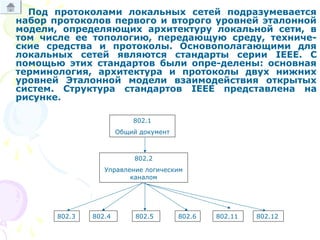

20. Под протоколами локальных сетей подразумевается
набор протоколов первого и второго уровней эталонной
модели, определяющих архитектуру локальной сети, в
том числе ее топологию, передающую среду, техниче­
ские средства и протоколы. Основополагающими для
локальных сетей являются стандарты серии IEEE. С
помощью этих стандартов были опре­делены: основная
терминология, архитектура и протоколы двух нижних
уровней Эталонной модели взаимодействия открытых
систем. Структура стандартов IEEE представлена на
рисунке.
802.1
Общий документ
802.2
Управление логическим
каналом
802.3 802.4 802.5 802.6 802.11 802.12

21. TCP/IP - это установка протоколов,TCP/IP - это установка протоколов,
используемых для связи компьютерных сетей ииспользуемых для связи компьютерных сетей и
маршрутизации движения информации междумаршрутизации движения информации между
большим количеством различных компьютеров.большим количеством различных компьютеров.
Протоколы стандартизированы допустимымиПротоколы стандартизированы допустимыми
форматами, обработкой ошибок, передачейформатами, обработкой ошибок, передачей
сообщений и стандартами связи. Компьютерныесообщений и стандартами связи. Компьютерные
системы, которые подчиняются протоколамсистемы, которые подчиняются протоколам
связи, таким как TCP/IP, могут использоватьсвязи, таким как TCP/IP, могут использовать
общий язык. Это позволяет им передаватьобщий язык. Это позволяет им передавать
сообщения безошибочно к нужным получателям,сообщения безошибочно к нужным получателям,
не смотря на большие различия в аппаратуре ине смотря на большие различия в аппаратуре и
программном обеспечении различных машин.программном обеспечении различных машин.
Протокол управления передачей
(ТСР)

22. Глобальная сетьГлобальная сеть
Интернет – это глобальная компьютерная сеть,
объединяющая многие локальные, региональные и
корпоративные сети и включающая сотни
миллионов компьютеров.
World Wide Web (“Всемирная паутина”) —
гипертекстовая, а точнее, гипермедийная
информационная система поиска ресурсов Интернет
и доступа к ним.
Технология WWW позволяет создавать ссылки (их
также называют гиперссылками), которые
реализуют переходы не только внутри исходного
документа, но и на любой другой документ,
находящийся на данном компьютере и, что самое
главное, на любой документ любого компьютера,
подключенного в данный момент к Интернету.

23. В качестве указателей ссылок, то есть объектов,
активизация которых вызывает переход на другой
документ, могут использоваться не только
фрагменты текста, но и графические изображения.
Гипертекст — информационная структура,
позволяющая устанавливать смысловые связи
между элементами текста на экране компьютера
таким образом, чтобы можно было легко
осуществлять переходы от одного элемента к
другому. На практике в гипертексте некоторые
слова выделяют путем подчёркивания или
окрашивания в другой цвет. Выделение слова
говорит о наличии связи этого слова с некоторым
документом, в котором тема, связанная с
выделенным словом, рассматривается более
подробно.
Система WWW построена на специальном
протоколе передачи данных, который называется
протоколом передачи гипертекста HTTP (HyperText
Transfer Protocol).

24. Всё содержимое системы WWW состоит из WWW-
страниц, называемых сайтами (англ. site —
участок).
WWW-cтраницы (сайты) — гипермедийные
документы системы World Wide Web. Создаются с
помощью языка разметки гипертекста HTML
(Hypertext markup language).
При работе с системой WWW пользователи имеют
дело с программами-клиентами системы,
называемыми браузерами.
Браузеры (англ. browse — листать,
просматривать) — программы, с помощью которых
пользователь организует диалог с системой WWW:
просматривает WWW страницы, взаимодействует с
WWW -серверами и другими ресурсами в Интернет.

25. Существуют сотни программ-браузеров.
Самые популярные браузеры: Netscape
Navigator и Microsoft Explorer.
Браузеры WWW умеют взаимодействовать
с любыми типами серверов, используя при
этом их собственные протоколы.
Информацию, полученную от любого
сервера, браузер WWW выводит на экран в
стандартной, удобной для восприятия
форме. При этом переключения с одного
протокола на другой для пользователя часто
остаются незамеченными.
