Документ рассматривает технологию SDN (software-defined networking) и протокол OpenFlow, включая их архитектуру, преимущества и недостатки. Он выделяет проблемы, такие как высокая стоимость оборудования и сложности с интеграцией, а также применение технологий в телекоммуникациях, центрах обработки данных и корпоративных сетях. Основное внимание уделяется улучшению управления сетью через программируемость и централизованное управление.

1. Технология SDN
OpenFlow контроллер, проблемы,
применение
Александр Шалимов
ЦПИКС, МГУ
http://arccn.ru/
ashalimov@arccn.ru
@alex_shali
@arccnnews

2. Часть I:
Что такое SDN?

3. Что такое SDN/OpenFlow?
Основные принципы
• Физическое разделение уровня передачи данных от уровня
управления сетевых устройств.
• Логически централизованное управление.
• Программируемость.
• Открытый единый интерфейс управления.
Преимущества
• Упрощение управления
сетью (OPEX)
• Удешевление
оборудования (CAPEX)
• Разработка ранее
недоступных сервисов
Внедрения
...
“SDN means thinking differently about networking”
SDN = Software Defined Networking

4. Основы ПКС (SDN/OpenFlow)
A
B
• Неизвестный пакет отправляется на контроллер (OF_PACKET_IN).
• Контроллер вычисляет лучший маршрут через всю сеть (с наименьшей
стоимостью и удовлетворяющий политикам маршрутизации).
• Соответствующие правила OpenFlow устанавливаются на коммутаторы + сразу
и обратный маршрут (OF_PACKET_OUT/FLOW_MOD).
A
B
A -> B
OpenFlow
контроллер
хост/клиент
хост/клиент
коммутатор 1 коммутатор 2
коммутатор 3 коммутатор 4

5. Основы ПКС (SDN/OpenFlow)
A
B
• Неизвестный пакет отправляется на контроллер (OF_PACKET_IN).
• Контроллер вычисляет лучший маршрут через всю сеть (с наименьшей
стоимостью и удовлетворяющий политикам маршрутизации).
• Соответствующие правила OpenFlow устанавливаются на коммутаторы + сразу
и обратный маршрут (OF_PACKET_OUT/FLOW_MOD).
• Динамическая переконфигурация в случае ошибки сети.
A
B
OpenFlow
контроллер
хост/клиент
хост/клиент
коммутатор 1 коммутатор 2
коммутатор 3 коммутатор 4

6. Часть II:
SDN/OpenFlow контроллер

7. Архитектура SDN/OpenFlow контроллера
С технической стороны:
• OpenFlow контроллер – это обычный TCP/IP сервер, слущающий сокет 6653,
к которому подключаются OpenFlow коммутаторы
• OpenFlow – протокол прикладного уровня, описывающий взаимодействие
контроллер/коммутатор.
• Т.е. контроллер – это ПО, устаналиваемое на компьютер с традиционной
ОС.
Общая
архитектура
Функциональность
Производительность

8. Список контроллеров
• OpenFlow контроллеров действительно
много
– Nox, Pox, MUL, Ruy, Beacon, OpenDaylight,
Floodlight, Maestro, McNettle, Flower, Runos
– Разные языки программирования от Python
до Haskell, Erlang
• Для обучения все используют Pox.
• В целом eсть два больших комьюнити:
– Floodlight (BigSwitch, Stanford)
– OpenDayLight (Cisco)
• В России наш Runos
– arccn.github.io/runos

9. Требования к контроллеру ПКС
• Производительность
– Пропускная способность
• events per second
– Задержка
• us
• Надежность и безопасность
– 24/7
• Программируемость
– Функциональность: приложения и сервисы
– Интерфейс программирования
• ЦОД требует обработку
>10M событий в секунду
• Реактивные
контроллеры более
“чувствительные”

10. Результаты сравнения (2013)
• Максимальная производительность 7 000 000 потоков в
секунду.
• Минимальное время задержки от 50 до 75 мкс.
• Недостатки:
– Надежность контроллеров вызывала вопросы
– Производительность была не достаточна (DC >10M fps)

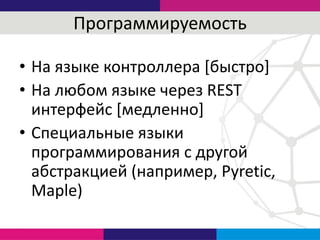

11. Программируемость
• На языке контроллера [быстро]
• На любом языке через REST
интерфейс [медленно]
• Специальные языки
программирования с другой
абстракцией (например, Pyretic,
Maple)

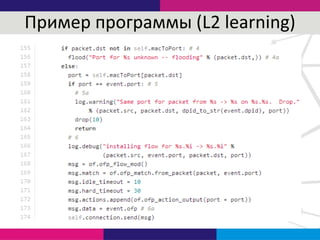

12. Пример программы (L2 learning)

13. Примеры проблем
Проблема запуска нескольких приложений, интеграция с
приложениями других разработчиков
– требуется статическая подстройка приложений под себя, порядок и
способ передачи информации между ними.
– нет механизма контроля и разрешения конфликтов между
приложениями (генерация пересекающихся правил).
Forwarding SPAN
OpenFlow
ip_dst:10.0.0.1
Rule 1
Rule 2
Flow table
Rule 1 (fwd): ip_src:10.0.0.1 -> output:1
Rule 2 (span): ip_src:10.0.0.1 -> output:5
New
packet
never used

14. Проблемы с OpenFlow коммутаторами
• Не дешевые
– И даже дороже - поддержка
• Не поддерживается весь OpenFlow
– Несколько таблиц, групповые таблицы, QoS
• Не быстрые
– Общение с контроллером (packet_in, packet_out),
– Загрузка новых правил (flow_mod)
– Перезапись полей заголовка
– Сравнение по факту только full tuple
• Почему так?
– Гибридные решения
– Теже Broadcom чипсеты, в планах вроде даже и нет.
• Выход?
– Сейчас сетевые процессоры

15. Distributed OpenFlow

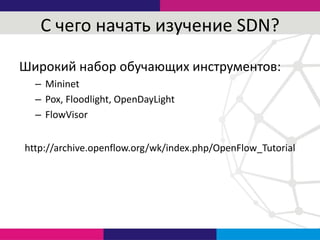

16. С чего начать изучение SDN?
Широкий набор обучающих инструментов:
– Mininet
– Pox, Floodlight, OpenDayLight
– FlowVisor
http://archive.openflow.org/wk/index.php/OpenFlow_Tutorial

17. Часть III:
Применение

18. Области применения
1. Телеком операторы и сервис
провайдеры
2. ЦОД и облака
3. Компании

19. Телеком
1. Интеллектуальный Traffic Engineering:
• Выбор оптимального пути
• Реакция на отказ канала
• Резервирование пропускной способности

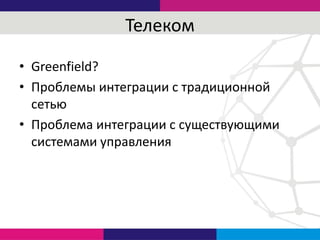

20. Телеком
• Как применить все это на практике?
– Greenfield?
– Проблемы интеграции с традиционной сетью
• Нужно подыгрывать протоколам традиционной
сети, т.е. правильно отвечать на запросы.
• Чем меньше стыков с традиционной сетью, тем
лучше.
– Проблема интеграции с существующими
системами управления

21. Телеком
2. Переход на виртуальные сетевый
сервисы (NFV)
• Динамическое развертывание
• Связывание сервисов в цепочки

22. Пример
Перераспределение сервисов между серверами в зависимости от нагрузки

23. ЦОД/Облака
• Повышение утилизации оборудования и каналов
• Мониторинг и оптимизация потоков
• Виртуализация сети пользователей
• Балансировка нагрузки
• Обеспечение качества доступа

24. ЦОД/Облака
• Как правило есть два SDN
– Без OpenFlow и так есть в OpenStack
• ТОЛЬКО виртуальные каналы
• Туннели, таблицы, новые VM, политики
– С OpenFlow для управление физическими
устройствами
• Качество канала, определение узких мест

25. Корпоративная сеть
• Современные компания имеют сложную сетевую
инфраструктуру:
– Большое количество сетевых элементов
– Разветвленная топология
– Набор различных потилик маршрутизации и безопасности

26. Трудности администрирования
• Сетевые администраторы отвечают за поддержания
работы сетевой инфраструктуры:
– Сетевые инженеры руками переводят высокоуровневые политики
в низкоуровневые команды
– Ручная настройка всех сетевых устройств
– Ограниченный инструментарий по управлению сетевыми
устройствами
– Переучивание под каждого вендора

27. Возможности
1. Сделать сеть управляемой без
ручного доступа к оборудования.
2. Повысить уровень абстракции
управления сетью.
3. Более продвинутый zeroconf

28. Easyway
[4] A. Shalimov, D. Morkovnik, S. Nizovtsev, R. Smeliansky EasyWay: Simplifying and
automating enterprise network management with SDN/OpenFlow// 10th Central and
Eastern European Software Engineering Conference in Russia, CEE-SECR 2014б, ACM
SIGSOFT, Moscow, Russia.

29. Заключение
• Нет чистых стартапов по SDN и нет продуктов для
обычных людей.
• Применение только в больших компаниях.
• Продукты только от производителей сетевого
оборудования.
• Открытость? Программируемость? Пока нет.
• Нет чистых железных OpenFlow коммутаторов.
• Применение в основном на программных
коммутаторах совместно с другими технологиями
(NFV, OpenStack).
