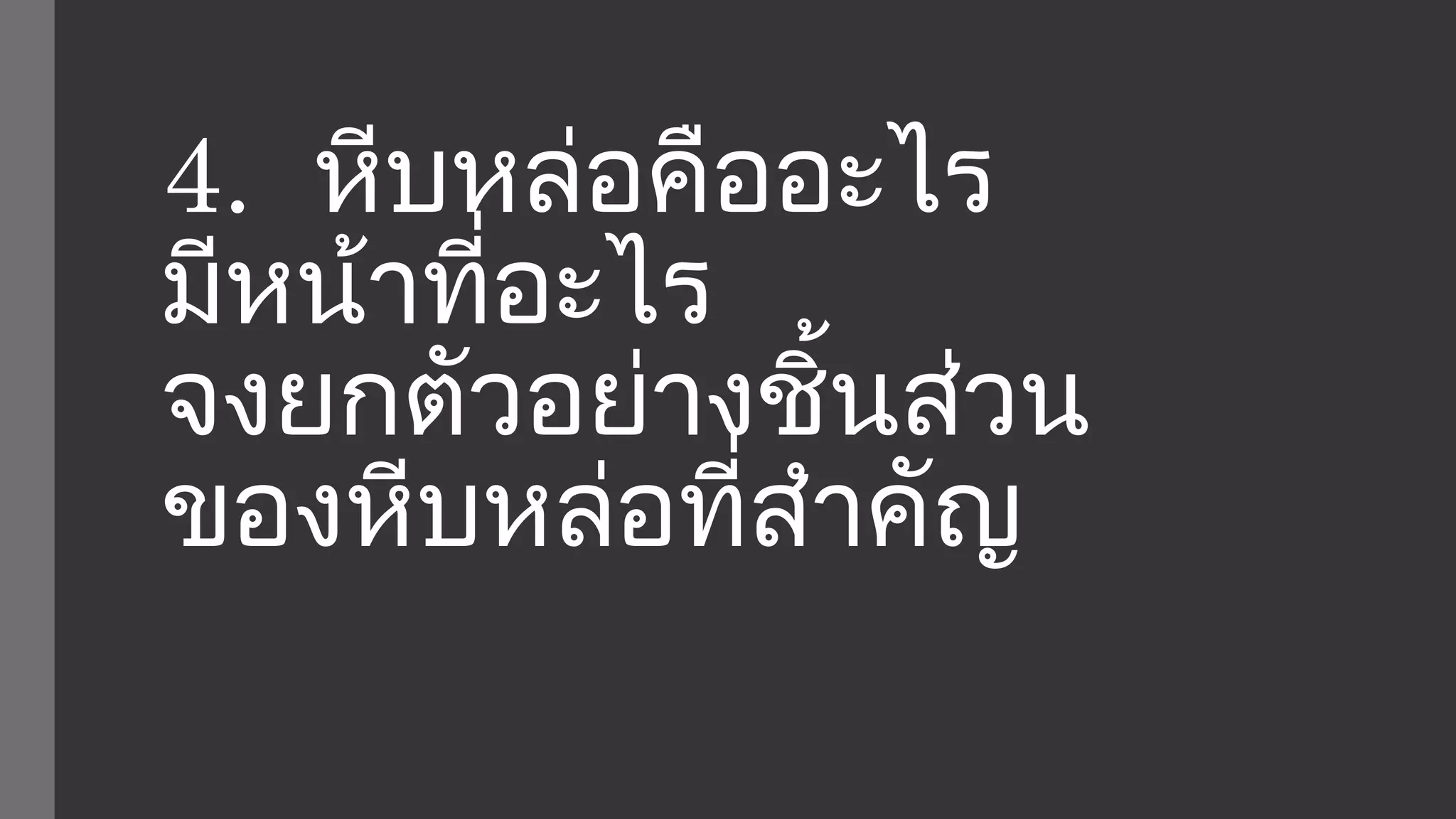

- 1. 4. หีบหล่อคืออะไร มีหน้าที่อะไร จงยกตัวอย่างชิ้นส่วน ของหีบหล่อที่สำาคัญ

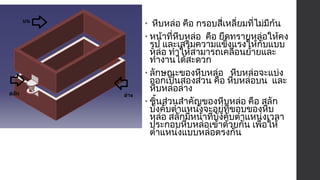

- 2. • หีบหล่อ คือกรอบสี่เหลี่ยมที่ไม่มีก้น • หน้าที่หีบหล่อ คือ ยึดทรายหล่อให้คง รูป และเสริมความแข็งแรงให้กับแบบ หล่อ ทำาให้สามารถเคลื่อนย้ายและ ทำางานได้สะดวก • ลักษณะของหีบหล่อ หีบหล่อจะแบ่ง ออกเป็นสองส่วน คือ หีบหล่อบน และ หีบหล่อล่าง • ชิ้นส่วนสำาคัญของหีบหล่อ คือ สลัก บังคับตำาแหน่งจะอยู่ที่ขอบของหีบ หล่อ สลักมีหน้าที่บังคับตำาแหน่งเวลา ประกอบหีบหล่อเข้าด้วยกัน เพื่อให้ ตำาแหน่งแบบหล่อตรงกัน
- 3.

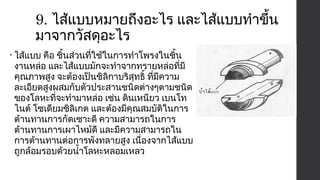

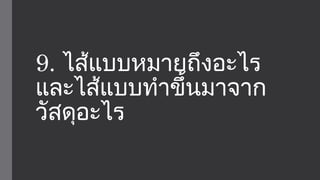

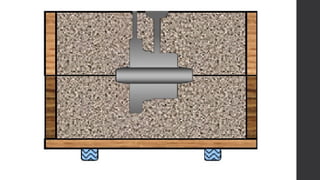

- 4. 9. ไส้แบบหมายถึงอะไร และไส้แบบทำาขึ้น มาจากวัสดุอะไร • ไส้แบบ คือ ชิ้นส่วนที่ใช้ในการทำาโพรงในชิ้น งานหล่อ และไส้แบบมักจะทำาจากทรายหล่อที่มี คุณภาพสูง จะต้องเป็นซิลิกาบริสุทธิ์ ที่มีความ ละเอียดสูงผสมกับตัวประสานชนิดต่างๆตามชนิด ของโลหะที่จะทำามาหล่อ เช่น ดินเหนียว เบนโท ไนต์ โซเดียมซิลิเกต และต้องมีคุณสมบัติในการ ต้านทานการกัดเซาะดี ความสามารถในการ ต้านทานการเผาไหม้ดี และมีความสามารถใน การต้านทานต่อการพังทลายสูง เนื่องจากไส้แบบ ถูกล้อมรอบด้วยนำ้าโลหะหลอมเหลว

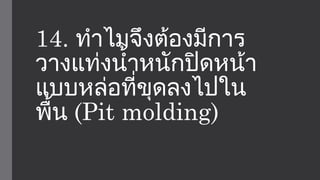

- 6. 14. ทำาไมจึงต้องมีการ วางแท่งนำ้าหนักปิดหน้า แบบหล่อที่ขุดลงไปใน พื้น (Pit molding)
- 7. จึงมีกาน ทำาไมจงึต้องมกีารวางแท่งนำ้าำ้าหนนัักปปิดิดหนน้า้าแแบบบหลล่อ่อทขี่ขีุ่ดุดลงไไปปใในนพนื้ ((PPiittmmoollddiinngg)) •เพื่อกันไม่ให้แรงดันของนำ้าโลหะ ดันให้ฝาเผยอออก

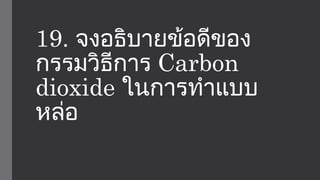

- 8. 19. จงอธิบายข้อดีของ กรรมวิธีการCarbon dioxide ในการทำาแบบ หล่อ

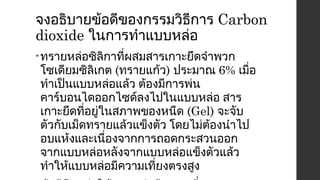

- 9. จงอธิบายข้อดีของกรรมวิธีการ Carbon dioxideในการทำาแบบหล่อ •ทรายหล่อซิลิกาที่ผสมสารเกาะยึดจำาพวก โซเดียมซิลิเกต (ทรายแก้ว) ประมาณ 6% เมื่อ ทำาเป็นแบบหล่อแล้ว ต้องมีการพ่น คาร์บอนไดออกไซด์ลงไปในแบบหล่อ สาร เกาะยึดที่อยู่ในสภาพของหนืด (Gel) จะจับ ตัวกับเม็ดทรายแล้วแข็งตัว โดยไม่ต้องนำาไป อบแห้งและเนื่องจากการถอดกระสวนออก จากแบบหล่อหลังจากแบบหล่อแข็งตัวแล้ว ทำาให้แบบหล่อมีความเที่ยงตรงสูง • ข้อดีคือ ทำาให้แบบหล่อมีความเที่ยงตรงสูง
- 10.

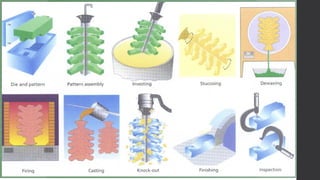

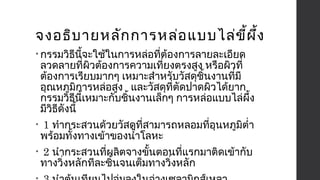

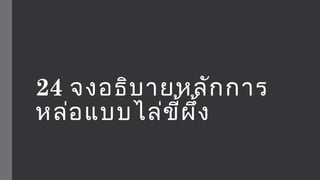

- 11. จงอธิบายหลักการหล่อแบบไล่ขี้ผึ้ง • กรรมวิธีนี้จะใช้ในการหล่อที่ต้องการลายละเอียด ลวดลายที่ผิวต้องการความเที่ยงตรงสูง หรือผิวที่ ต้องการเรียบมากๆ เหมาะสำาหรับวัสดุชิ้นงานที่มี อุณหภูมิการหล่อสูง และวัสดุที่ตัดปาดผิวได้ยาก กรรมวิธีนี้เหมาะกับชิ้นงานเล็กๆ การหล่อแบบไล่ผึ้ง มีวิธีดังนี้ • 1 ทำากระสวนด้วยวัสดุที่สามารถหลอมที่อุนหภูมิตำ่า พร้อมทั้งทางเข้าของนำ้าโลหะ • 2 นำากระสวนที่ผลิตจางขั้นตอนที่แรกมาติดเข้ากับ ทางวิ่งหลักทีละชิ้นจนเต็มทางวิ่งหลัก • 3 นำาต้นเทียนไปจุ่มลงในอ่างเซลามิกส์เหลว

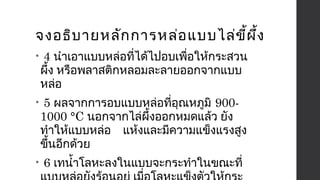

- 12. จงอธิบายหลักการหล่อแบบไล่ขี้ผึ้ง • 4นำาเอาแบบหล่อที่ได้ไปอบเพื่อให้กระสวน ผึ้ง หรือพลาสติกหลอมละลายออกจากแบบ หล่อ • 5 ผลจากการอบแบบหล่อที่อุณหภูมิ 900- 1000 °C นอกจากไล่ผึ้งออกหมดแล้ว ยัง ทำาให้แบบหล่อ แห้งและมีความแข็งแรงสูง ขึ้นอีกด้วย • 6 เทนำ้าโลหะลงในแบบจะกระทำาในขณะที่ แบบหล่อยังร้อนอยู่ เมื่อโลหะแข็งตัวให้กระ

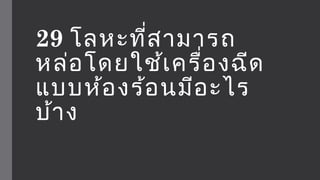

- 14. 29 โลหะที่สามารถ หล่อโดยใช้เครื่องฉีด แบบห้องร้อนมีอะไร บ้าง

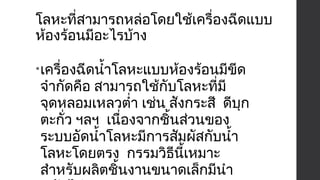

- 15. โลหะที่สามารถหล่อโดยใช้เครื่องฉีดแบบ ห้องร้อนมีอะไรบ้าง •เครื่องฉีดนำ้าโลหะแบบห้องร้อนมีขีด จำากัดคือ สามารถใช้กับโลหะที่มี จุดหลอมเหลวตำ่า เช่น สังกระสี ดีบุก ตะกั่ว ฯลฯ เนื่องจากชิ้นส่วนของ ระบบอัดนำ้าโลหะมีการสัมผัสกับนำ้า โลหะโดยตรง กรรมวิธีนี้เหมาะ สำาหรับผลิตชิ้นงานขนาดเล็กมีนำา หนักไม่เกิน 4.5 กก.
- 16.

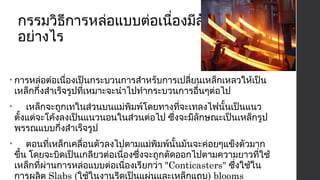

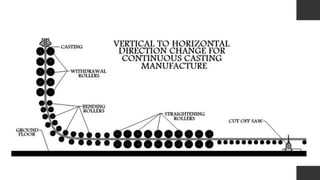

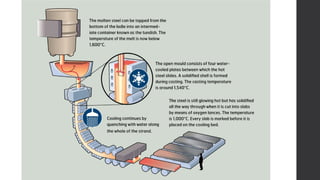

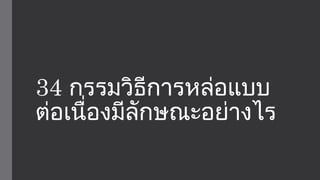

- 17. กรรมวิธีการหล่อแบบต่อเนื่องมีลักษณะ อย่างไร •การหล่อต่อเนื่องเป็นกระบวนการสำาหรับการเปลี่ยนเหล็กเหลวให้เป็น เหล็กกึ่งสำาเร็จรูปที่เหมาะจะนำาไปทำากระบวนการอื่นๆต่อไป • เหล็กจะถูกเทในส่วนบนแม่พิมพ์โดยทางที่จะเทลงไฟนั้นเป็นแนว ตั้งแต่จะโค้งลงเป็นแนวนอนในส่วนต่อไป ซึ่งจะมีลักษณะเป็นเหล็กรูป พรรณแบบกึ่งสำาเร็จรูป • ตอนที่เหล็กเคลื่อนตัวลงไปตามแม่พิมพ์นั้นมันจะค่อยๆแข็งตัวมาก ขึ้น โดยจะบิดเป็นเกลียวต่อเนื่องซึ่งจะถูกตัดออกไปตามความยาวที่ใช้ เหล็กที่ผ่านการหล่อแบบต่อเนื่องเรียกว่า "Conticasters" ซึ่งใช้ใน การผลิต Slabs (ใช้ในงานรีดเป็นแผ่นและเหล็กแถบ) blooms (สำาหรับเหล็กรูปพรรณ) และ Billets (สำาหรับเหล็กรูปพรรณเบาและ

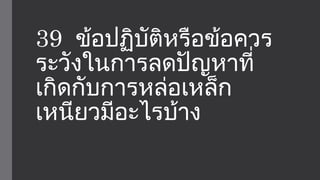

- 20. 39 ข้อปฏิบัติหรือข้อควร ระวังในการลดปัญหาที่ เกิดกับการหล่อเหล็ก เหนียวมีอะไรบ้าง

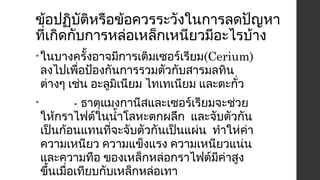

- 21. ข้อปฏิบัติหรือข้อควรระวังในการลดปัญหา ที่เกิดกับการหล่อเหล็กเหนียวมีอะไรบ้าง •ในบางครั้งอาจมีการเติมเซอร์เรียม(Cerium) ลงไปเพื่อป้องกันการรวมตัวกับสารมลทิน ต่างๆ เช่น อะลูมิเนียม ไทเทเนียม และตะกั่ว • - ธาตุแมงกานีสและเซอร์เรียมจะช่วย ให้กราไฟต์ในนำ้าโลหะตกผลึก และจับตัวกัน เป็นก้อนแทนที่จะจับตัวกันเป็นแผ่น ทำาให่ค่า ความเหนียว ความแข็งแรง ความเหนียวแน่น และความทือ ของเหล็กหล่อกราไฟต์มีค่าสูง ขึ้นเมื่อเทียบกับเหล็กหล่อเทา
- 22. 44. เหล็กหล่อ Compacted-graphite คืออะไร

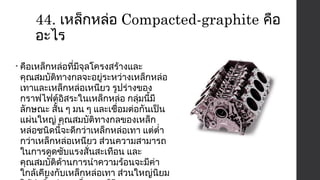

- 23. 44. เหล็กหล่อ Compacted-graphiteคือ อะไร • คือเหล็กหล่อที่มีจุลโครงสร้างและ คุณสมบัติทางกลจะอยู่ระหว่างเหล็กหล่อ เทาและเหล็กหล่อเหนียว รูปร่างของ กราฟไฟต์อิสระในเหล็กหล่อ กลุ่มนี้มี ลักษณะ สั้น ๆ มน ๆ และเชื่อมต่อกันเป็น แผ่นใหญ่ คุณสมบัติทางกลของเหล็ก หล่อชนิดนี้จะดีกว่าเหล็กหล่อเทา แต่ตำ่า กว่าเหล็กหล่อเหนียว ส่วนความสามารถ ในการดูดซับแรงสั่นสะเทือน และ คุณสมบัติด้านการนำาความร้อนจะมีค่า ใกล้เคียงกับเหล็กหล่อเทา ส่วนใหญ่นิยม ใช้ทำาชิ้นส่วนเครื่องยนต์ดีเซล
- 24. GJV at amagnification of 100:1

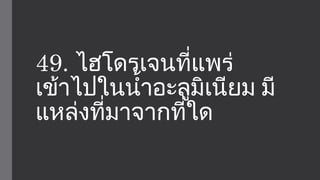

- 25. 49. ไฮโดรเจนที่แพร่ เข้าไปในนำ้าอะลูมิเนียมมี แหล่งที่มาจากที่ใด

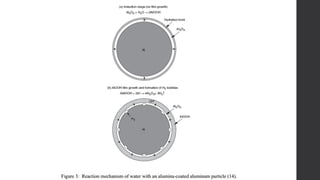

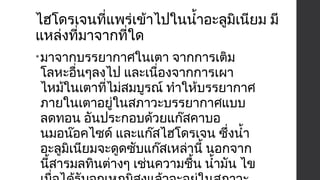

- 26. ไฮโดรเจนที่แพร่เข้าไปในนำ้าอะลูมิเนียม มี แหล่งที่มาจากที่ใด •มาจากบรรยากาศในเตา จากการเติม โลหะอื่นๆลงไป และเนื่องจากการเผา ไหม้ในเตาที่ไม่สมบูรณ์ ทำาให้บรรยากาศ ภายในเตาอยู่ในสภาวะบรรยากาศแบบ ลดทอน อันประกอบด้วยแก๊สคาบอ นมอน๊อคไซด์ และแก๊สไฮโดรเจน ซึ่งนำ้า อะลูมิเนียมจะดูดซับแก๊สเหล่านี้ นอกจาก นี้สารมลทินต่างๆ เช่นความชื้น นำ้ามัน ไข เมื่อได้รับอุณหภูมิสูงแล้วจะอยู่ในสภาวะ
- 28.

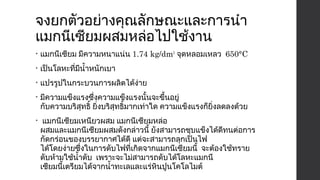

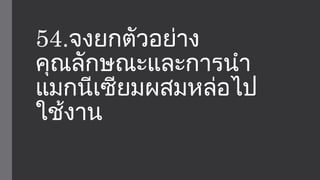

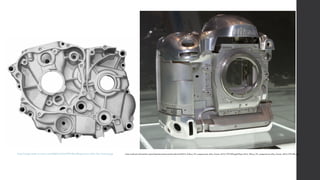

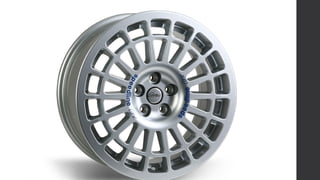

- 29. จงยกตัวอย่างคุณลักษณะและการนำา แมกนีเซียมผสมหล่อไปใช้งาน •แมกนีเซียม มีความหนาแน่น 1.74 kg/dm3 จุดหลอมเหลว 650°C • เป็นโลหะที่มีนำ้าหนักเบา • แปรรูปในกระบวนการผลิตได้ง่าย • มีความแข็งแรงซึ่งความแข็งแรงนั้นจะขึ้นอยู่ กับความบริสุทธิ์ ยิ่งบริสุทธิ์มากเท่าใด ความแข็งแรงก็ยิ่งลดลงด้วย • แมกนีเซียมเหนียวผสม แมกนีเซียมหล่อ ผสมและแมกนีเซียมผสมดังกล่าวนี้ ยังสามารถชุบแข็งได้ดีทนต่อการ กัดกร่อนของบรรยากาศได้ดี แต่จะสามารถลุกเป็นไฟ ได้โดยง่ายซึ่งในการดับไฟที่เกิดจากแมกนีเซียมนี้ จะต้องใช้ทราย ดับห้ามใช้นำ้าดับ เพราะจะไม่สามารถดับได้โลหะแมกนี เซียมนี้เตรียมได้จากนำ้าทะเลและแร่หินปูนโคโลไมต์
- 30.
- 32.
- 33.

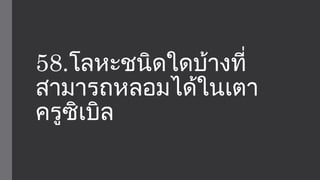

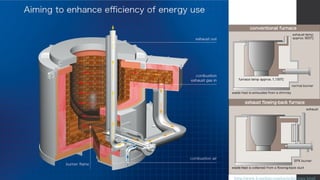

- 34. โลหะชนิดใดบ้างที่สามารถหลอมได้ในเตา ครูซิเบิล •เตาครูซิเบิล (crucible furnace)ใช้สำาหรับทองแดงผสม หรือโลหะเบาผสม • ทองแดงผสม ทองแดงเป็นโลหะแม่ มีปริมาณผสมอยู่ มาก แบ่งเป็น - ทองเหลือง มีสัญลักษณ์เกิดจากทองแดงผสมกับ สังกะสี สัญลักษณ์ของทองเหลือง ความบริสุทธิ์ • ของทองแดงเขียนได้เป็นเกรดตัวอักษร A – F เช่น F-Cu จะมีความบริสุทธิ์กว่า A-Cu ทองแดงที่ • ใช้เป็นอิเล็กโตรลิติกเป็นตัวนำาไฟฟ้าที่ดี การเขียน สัญลักษณ์ของทองเหลืองดังนี้ • ตัวอย่างที่ 1 MS 60 คือ ทองเหลืองที่มีส่วนผสมของ ทองแดง 60% อีก 40% เป็นสังกะสี (Zn)
- 35.

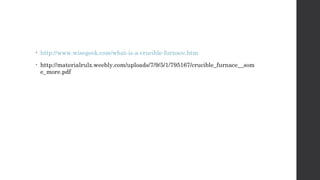

- 36. • http://www.wisegeek.com/what-is-a-crucible-furnace.htm •http://materialrulz.weebly.com/uploads/7/9/5/1/795167/crucible_furnace__som e_more.pdf
