De diashow bij H3

1. Structuur van het heelal
1. Samenstelling van het heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het heelal

2. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

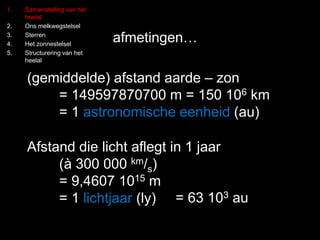

afmetingen…
(gemiddelde) afstand aarde – zon
= 149597870700 m = 150 106 km
= 1 astronomische eenheid (au)
Afstand die licht aflegt in 1 jaar
(à 300 000 km/s)
= 9,4607 1015 m
= 1 lichtjaar (ly) = 63 103 au

3. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal
afmetingen…

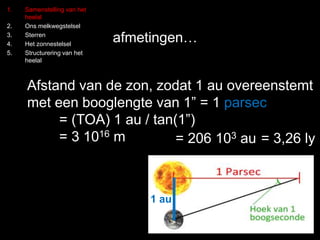

Afstand van de zon, zodat 1 au overeenstemt
met een booglengte van 1” = 1 parsec
= (TOA) 1 au / tan(1”)
= 3 1016 m = 206 103 au
1 au
= 3,26 ly

4. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

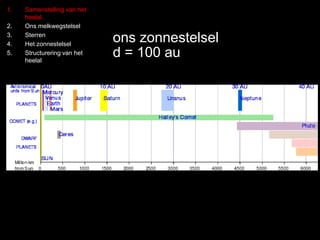

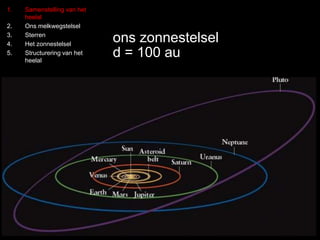

ons zonnestelsel
d = 100 au

5. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal
ons zonnestelsel
d = 100 au

6. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

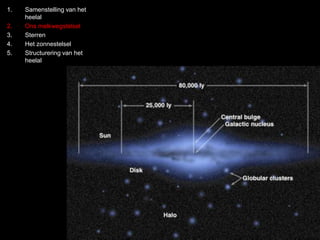

ons sterrenstelsel: de melkweg
d = 100 000 ly

7. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

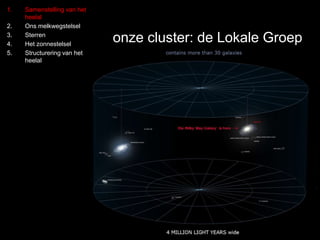

onze cluster: de Lokale Groep

8. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

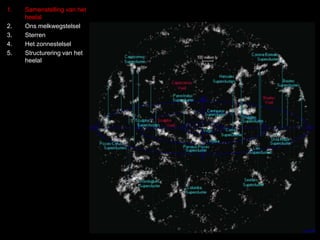

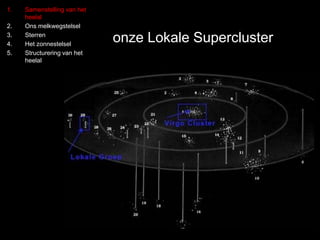

onze Lokale Supercluster

9. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

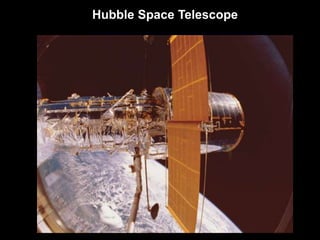

10. Hubble Space Telescope

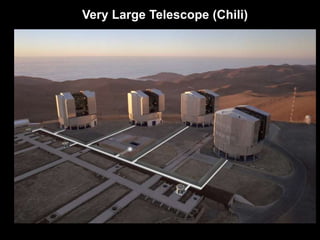

11. Very Large Telescope (Chili)

12. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

13. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

14. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

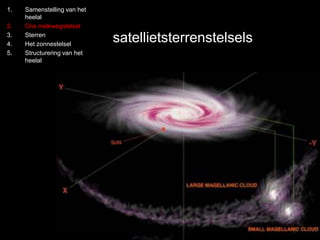

satellietsterrenstelsels

15. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

16. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal
de interstellaire ruimte: nevels

17. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

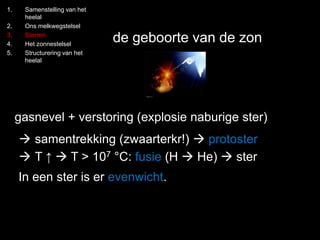

de geboorte van de zon
gasnevel + verstoring (explosie naburige ster)
 samentrekking (zwaarterkr!)  protoster
 T ↑  T > 107 °C: fusie (H  He)  ster
In een ster is er evenwicht.

18. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

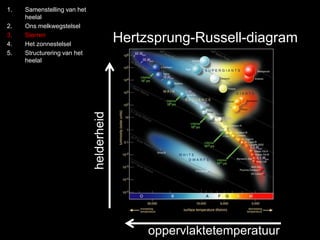

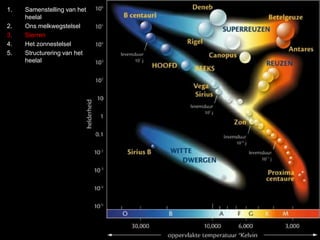

Hertzsprung-Russell-diagram
oppervlaktetemperatuur
helderheid

19. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

20. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

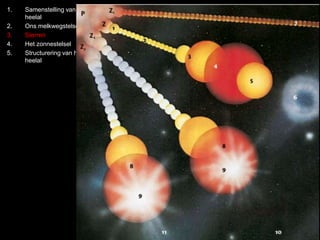

de levensloop van een ster
~ initële m ( ivm zonnemassa mz)

21. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

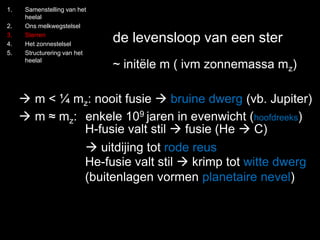

de levensloop van een ster
~ initële m ( ivm zonnemassa mz)
 m < ¼ mz: nooit fusie  bruine dwerg (vb. Jupiter)
 m ≈ mz: enkele 109 jaren in evenwicht (hoofdreeks)
H-fusie valt stil  fusie (He  C)
 uitdijing tot rode reus
He-fusie valt stil  krimp tot witte dwerg
(buitenlagen vormen planetaire nevel)

22. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

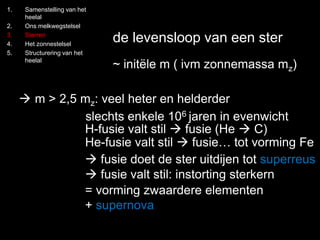

de levensloop van een ster
~ initële m ( ivm zonnemassa mz)
 m > 2,5 mz: veel heter en helderder
slechts enkele 106 jaren in evenwicht
H-fusie valt stil  fusie (He  C)
He-fusie valt stil  fusie… tot vorming Fe
 fusie doet de ster uitdijen tot superreus
 fusie valt stil: instorting sterkern
= vorming zwaardere elementen
+ supernova

24. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

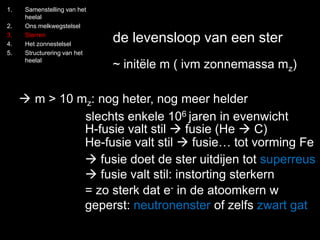

de levensloop van een ster
~ initële m ( ivm zonnemassa mz)
 m > 10 mz: nog heter, nog meer helder
slechts enkele 106 jaren in evenwicht
H-fusie valt stil  fusie (He  C)
He-fusie valt stil  fusie… tot vorming Fe
 fusie doet de ster uitdijen tot superreus
 fusie valt stil: instorting sterkern
= zo sterk dat e- in de atoomkern w
geperst: neutronenster of zelfs zwart gat

25. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal
het ontstaan van
ons zonnestelsel
planeet
planetoïde
meteoroïde
planetair stof
meteoroïde
meteoor
meteoriet
 zon
 4 stenige binnenplaneten
 planetoïdengordel
 4 buitenplaneten (gasreuzen)
 Kuipergordel (40 – 200 AU)

26. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal

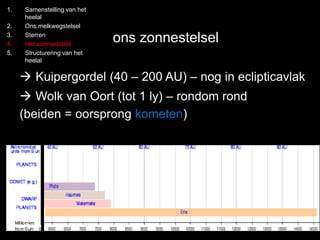

ons zonnestelsel
 Kuipergordel (40 – 200 AU) – nog in eclipticavlak
 Wolk van Oort (tot 1 ly) – rondom rond
(beiden = oorsprong kometen)

27. 1. Samenstelling van het
heelal
2. Ons melkwegstelsel
3. Sterren
4. Het zonnestelsel
5. Structurering van het
heelal
