3. cahaya
- 1.

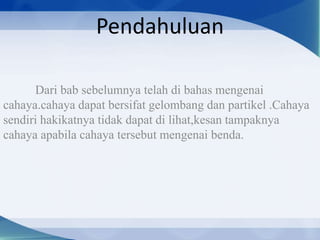

- 2. Pendahuluan Dari bab sebelumnyatelah di bahas mengenai cahaya.cahaya dapat bersifat gelombang dan partikel .Cahaya sendiri hakikatnya tidak dapat di lihat,kesan tampaknya cahaya apabila cahaya tersebut mengenai benda.

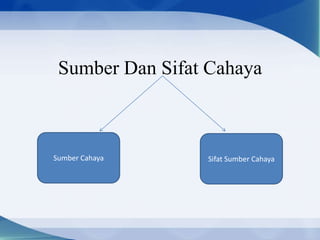

- 3. Sumber Dan SifatCahaya Sumber Cahaya Sifat Sumber Cahaya

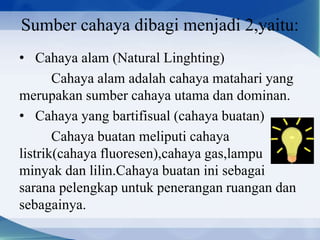

- 4. Sumber cahaya dibagimenjadi 2,yaitu: • Cahaya alam (Natural Linghting) Cahaya alam adalah cahaya matahari yang merupakan sumber cahaya utama dan dominan. • Cahaya yang bartifisual (cahaya buatan) Cahaya buatan meliputi cahaya listrik(cahaya fluoresen),cahaya gas,lampu minyak dan lilin.Cahaya buatan ini sebagai sarana pelengkap untuk penerangan ruangan dan sebagainya.

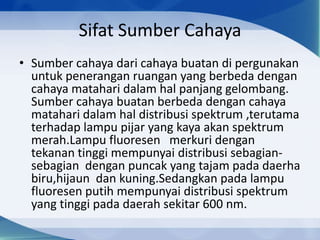

- 5. Sifat Sumber Cahaya •Sumber cahaya dari cahaya buatan di pergunakan untuk penerangan ruangan yang berbeda dengan cahaya matahari dalam hal panjang gelombang. Sumber cahaya buatan berbeda dengan cahaya matahari dalam hal distribusi spektrum ,terutama terhadap lampu pijar yang kaya akan spektrum merah.Lampu fluoresen merkuri dengan tekanan tinggi mempunyai distribusi sebagiansebagian dengan puncak yang tajam pada daerha biru,hijaun dan kuning.Sedangkan pada lampu fluoresen putih mempunyai distribusi spektrum yang tinggi pada daerah sekitar 600 nm.
- 6.
- 7.

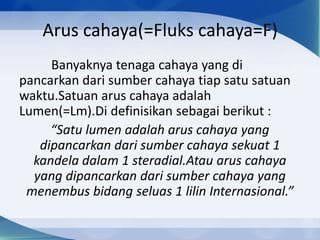

- 8. Arus cahaya(=Fluks cahaya=F) Banyaknyatenaga cahaya yang di pancarkan dari sumber cahaya tiap satu satuan waktu.Satuan arus cahaya adalah Lumen(=Lm).Di definisikan sebagai berikut : “Satu lumen adalah arus cahaya yang dipancarkan dari sumber cahaya sekuat 1 kandela dalam 1 steradial.Atau arus cahaya yang dipancarkan dari sumber cahaya yang menembus bidang seluas 1 lilin Internasional.”
- 9.
- 10.

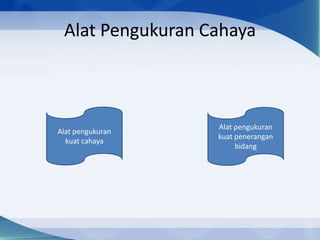

- 11. Alat Pengukuran Cahaya Alatpengukuran kuat cahaya Alat pengukuran kuat penerangan bidang
- 14. Alat pengukuran kuatpenerangan bidang Alat untuk pengukuran kuat adalah luks meter(= light meter=meter cahaya).Didalam alat ini terdapat foto sel yang hanya menghasilkan listrik kalau dijatuhi cahaya.Arus listrik yang di hasilkan akan di ukur dengan galvanometer G yang skalanya telah diubah menjadi skala luks(kuat penerangan bidang) .Luks meter digunakan untuk menentukan waktu exposure(pencahayaan) sedangkan waktu pencahayaan berbanding terbalik dengan kuat penerangan bidang.Dengan menggunakan luks meter akan di peroleh kuat penerangan yaitu: 1. Cahaya matahari 100.000 luks. 2. Lampu lampu gedung bioskop 50.000 luks 3. Ruangan aula 300 luks 4. Ruangan membaca 150 luks 5. Bulan purnama 0,2 luks 6. Bintang malam hari 0,003 luks Ruang membaca mempunyai kuat penerangan 150 luks agar tidak merusak kesehatan mata dan tidak cepat lelah.
- 16. Berdasar efek biologis,terhadaporgan mataa dan kulit maka ungu ultra dibagi menjadi: Daerah ungu ultra Panjang gelombang (nm) Efek Ungu ultra A 320-400 Fluoresen ungu ultra Ungu ultra B 290-320 Erithema (kemerahan kulit ) Ungu ultra C 100-290 Germisidal =membunuh kuman

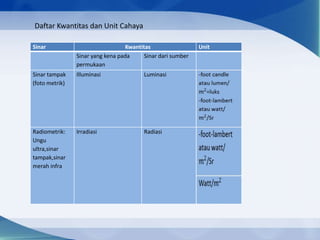

- 18. Daftar Kwantitas danUnit Cahaya Sinar Kwantitas Sinar yang kena pada Sinar dari sumber permukaan Sinar tampak (foto metrik) Illuminasi Luminasi Radiometrik: Ungu ultra,sinar tampak,sinar merah infra Irradiasi Radiasi Unit

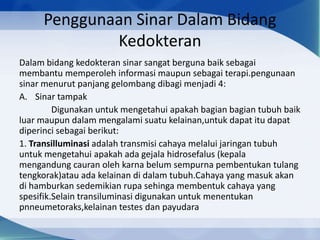

- 19. Penggunaan Sinar DalamBidang Kedokteran Dalam bidang kedokteran sinar sangat berguna baik sebagai membantu memperoleh informasi maupun sebagai terapi.pengunaan sinar menurut panjang gelombang dibagi menjadi 4: A. Sinar tampak Digunakan untuk mengetahui apakah bagian bagian tubuh baik luar maupun dalam mengalami suatu kelainan,untuk dapat itu dapat diperinci sebagai berikut: 1. Transilluminasi adalah transmisi cahaya melalui jaringan tubuh untuk mengetahui apakah ada gejala hidrosefalus (kepala mengandung cauran oleh karna belum sempurna pembentukan tulang tengkorak)atau ada kelainan di dalam tubuh.Cahaya yang masuk akan di hamburkan sedemikian rupa sehinga membentuk cahaya yang spesifik.Selain transiluminasi digunakan untuk menentukan pnneumetoraks,kelainan testes dan payudara

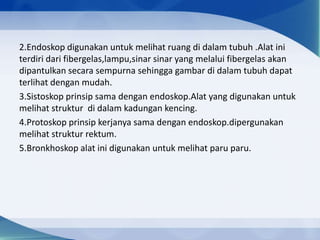

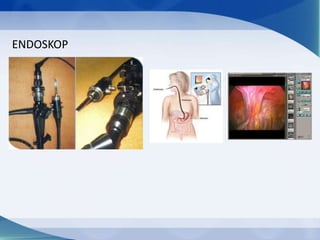

- 20. 2.Endoskop digunakan untukmelihat ruang di dalam tubuh .Alat ini terdiri dari fibergelas,lampu,sinar sinar yang melalui fibergelas akan dipantulkan secara sempurna sehingga gambar di dalam tubuh dapat terlihat dengan mudah. 3.Sistoskop prinsip sama dengan endoskop.Alat yang digunakan untuk melihat struktur di dalam kadungan kencing. 4.Protoskop prinsip kerjanya sama dengan endoskop.dipergunakan melihat struktur rektum. 5.Bronkhoskop alat ini digunakan untuk melihat paru paru.
- 21.
- 22.
- 23.

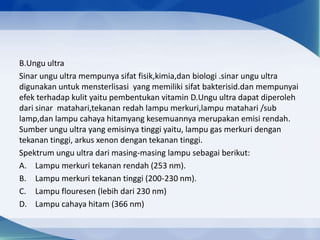

- 24. B.Ungu ultra Sinar unguultra mempunya sifat fisik,kimia,dan biologi .sinar ungu ultra digunakan untuk mensterlisasi yang memiliki sifat bakterisid.dan mempunyai efek terhadap kulit yaitu pembentukan vitamin D.Ungu ultra dapat diperoleh dari sinar matahari,tekanan redah lampu merkuri,lampu matahari /sub lamp,dan lampu cahaya hitamyang kesemuannya merupakan emisi rendah. Sumber ungu ultra yang emisinya tinggi yaitu, lampu gas merkuri dengan tekanan tinggi, arkus xenon dengan tekanan tinggi. Spektrum ungu ultra dari masing-masing lampu sebagai berikut: A. Lampu merkuri tekanan rendah (253 nm). B. Lampu merkuri tekanan tinggi (200-230 nm). C. Lampu flouresen (lebih dari 230 nm) D. Lampu cahaya hitam (366 nm)
- 25. C. Merah infradihasilkan oleh lampu berfilter merah dengan daya 250 watt, 750 watt, sinar matahari, emisi lampu pijar, lampu flouresen dan temperatur tinggi dari komponen listrik. Kegunaan merah infra 1. Sebagai diatermis pada penderita artritis 2. Emisi inframerah fotografi dimana radiasi dipancarkan oleh tubuh dan ditangkap sebagai the rmogram 3. Ref lective infrared photograph yaitu, menggunakan panjang gelombang 700900 nm untuk menunjukkan aliran vena pada kulit 4. Digunakan untuk fotografi terhadap pupil mata tanpa suatu rangsangan Merah infra menyebabkan “heat stress” dan mempunyai efek pada mata dan kulit. 1. Panjang gelombang lebih 1,5 nm tubuh akan opaque 2. Pada 1,3-1,5 nm sukar melewati jaringan mata dan hanya diserap saja 3. Pada 1,1 nm ebergi akan ditransmisi melalui kornea dan masuk ke retina 4. Pada 0,75-1,3 nm kulit diradiasi sehingga menjadi transparan

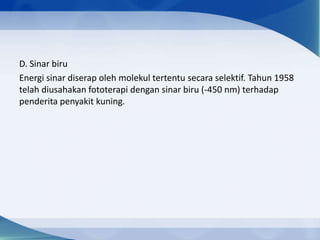

- 26. D. Sinar biru Energisinar diserap oleh molekul tertentu secara selektif. Tahun 1958 telah diusahakan fototerapi dengan sinar biru (-450 nm) terhadap penderita penyakit kuning.

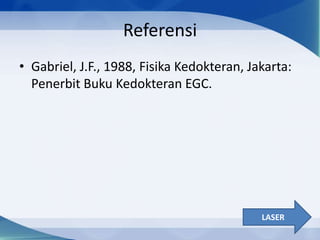

- 27. Referensi • Gabriel, J.F.,1988, Fisika Kedokteran, Jakarta: Penerbit Buku Kedokteran EGC. LASER
