システム管理ソリューション BOFM 4.0 概要
日本アイ・ビー・エム株式会社
System x 事業部テクニカルセールス
櫻井美帆

© 2011 IBM Corporation2
IBM System x / BladeCenter : Systems for a Smarter Planet
がんばろう日本

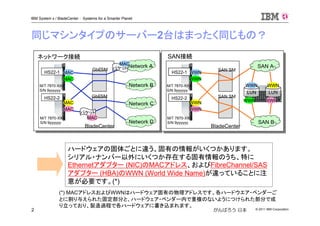

同じマシンタイプのサーバー2台はまったく同じもの？
ハードウェアの固体ごとに違う、固有の情報がいくつかあります。
シリアル・ナンバー以外にいくつか存在する固有情報のうち、特に
Ethernetアダプター (NIC)のMACアドレス、およびFibreChannel/SAS
アダプター (HBA)のWWN (World Wide Name)が違っていることに注
意が必要です。(*)
(*) MACアドレスおよびWWNはハードウェア固有の物理アドレスです。各ハードウエア・ベンダーご
とに割り与えられた固定部分と、ハードウェア・ベンダー内で重複のないようにつけられた部分で成
り立っており、製造過程で各ハードウェアに書き込まれます。
Blade 13
Blade 1
Spare
Network A
Network C
Network D
Network B
BladeCenterシャーシ
GbE SM
GbE SM
HS22-2
HS22-1
Network A
Network C
Network D
Network B
ネットワーク接続
BladeCenter
GbESM
GbESM Blade 13
Blade 1
Spare
SAN接続引継ぎイメージ
SAN A
SAN B
SAN SM
SAN SM
HS22-2
HS22-1
SAN接続
SAN A
SAN B
BladeCenter
SAN SM
SAN SM
MAC
MAC
MAC
MAC
WWN
WWN
WWN
WWN
LUNLUN
WWN
WWN
WWN
WWN
パケット
MAC
パケット
MAC M/T 7870-XXX
S/N 9yyyyyy
M/T 7870-XXX
S/N 9yyyyyy
M/T 7870-XXX
S/N 9yyyyyy
M/T 7870-XXX
S/N 9yyyyyy

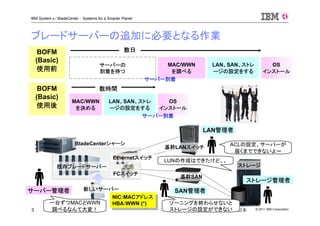

ブレードサーバーの追加に必要となる作業
BOFM
(Basic)
使用前
サーバーの
到着を待つ
MAC/WWN
を調べる
LAN、SAN、ストレ
ージの設定をする
OS
インストール
OS
インストール
数日
数時間BOFM
(Basic)
使用後
既存ブレードサーバー
基幹LANスイッチ
基幹SAN
Ethernetスイッチ
FCスイッチ
LAN管理者
SAN管理者サーバー管理者
ストレージ管理者
新しいサーバー
MAC/WWN
を決める
LAN、SAN、ストレ
ージの設定をする
一台ずつMACとWWN
調べるなんて大変！
ACLの設定、サーバーが
届くまでできないよ～
NIC:MACアドレス
HBA:WWN (*)
NIC:MACアドレス
HBA:WWN (*)
サーバー到着
サーバー到着
ストレージ
LUNの作成はできたけど。。
ゾーニングを終わらせないと
ストレージの設定ができない

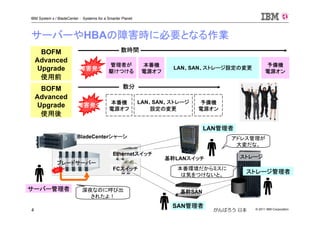

サーバーやHBAの障害時に必要となる作業
BOFM
Advanced
Upgrade
使用前
BOFM
Advanced
Upgrade
使用後
本番機
電源オフ
LAN、SAN、ストレージ設定の変更
予備機
電源オン
本番機
電源オフ
予備機
電源オン
障害発生
障害発生
管理者が
駆けつける
LAN、SAN、ストレージ
設定の変更
数時間
数分
深夜なのに呼び出
されたよ！
ブレードサーバー
基幹LANスイッチ
基幹SAN
Ethernetスイッチ
FCスイッチ
LAN管理者
SAN管理者
サーバー管理者
ストレージ管理者
ストレージ
本番環境だからミスに
は気をつけないと。
アドレス管理が
大変だな。

がんばろう日本5

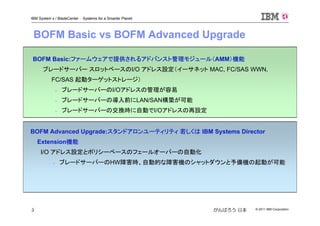

BOFM Basic vs BOFM Advanced Upgrade
BOFM Basic:BOFM Basic:ファームウェアで提供されるアドバンスト管理モジュール（AMM）機能
ブレードサーバースロットベースのI/O アドレス設定（イーサネット MAC, FC/SAS WWN,
FC/SAS 起動ターゲットストレージ）
ブレードサーバーのI/Oアドレスの管理が容易
ブレードサーバーの導入前にLAN/SAN構築が可能
ブレードサーバーの交換時に自動でI/Oアドレスの再設定
BOFM Advanced Upgrade:BOFM Advanced Upgrade:スタンドアロンユーティリティ若しくは IBM Systems Director
Extension機能
I/O アドレス設定とポリシーベースのフェールオーバーの自動化
ブレードサーバーのHW障害時、自動的な障害機のシャットダウンと予備機の起動が可能

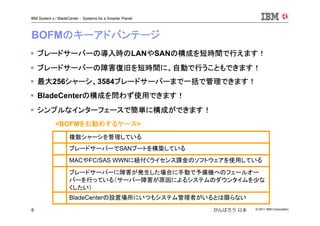

BOFMのキーアドバンテージ
ブレードサーバーの導入時のLANやSANの構成を短時間で行えます！
ブレードサーバーの障害復旧を短時間に、自動で行うこともできます！
最大256シャーシ、3584ブレードサーバーまで一括で管理できます！
BladeCenterの構成を問わず使用できます！
シンプルなインターフェースで簡単に構成ができます！
<BOFMをお勧めするケース>
ブレードサーバーに障害が発生した場合に手動で予備機へのフェールオー
バーを行っている（サーバー障害が原因によるシステムのダウンタイムを少な
くしたい）
BladeCenterの設置場所にいつもシステム管理者がいるとは限らない
MACやFC/SAS WWNに紐付くライセンス課金のソフトウェアを使用している
ブレードサーバーでSANブートを構築している
複数シャーシを管理している

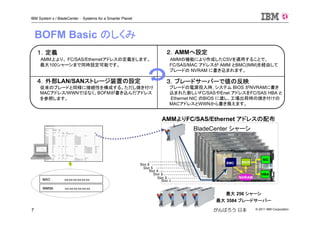

BOFM Basic のしくみ
Slot 4
MAC :xx:xx:xx:xx:xx:xx
WWNN :xx:xx:xx:xx:xx:xx
CSV file（BOFM template）
最大 256 シャーシ
最大 3584 ブレードサーバー
Slot 3
Slot 2
Slot 1
BladeCenter シャーシ
BMC
NVRAM
NIC
HBA
BIOS
AMMよりFC/SAS/Ethernet アドレスの配布
１．定義
AMM上より、 FC/SAS/Ethernetアドレスの定義をします。
最大100シャーシまで同時設定可能です。
２．AMMへ設定
AMMの機能により作成したCSVを適用することで、
FC/SAS/MAC アドレスが AMM とBMC(IMM)を経由して
ブレードの NVRAM に書き込まれます。
３．ブレードサーバーで値の反映
ブレードの電源投入時, システム BIOS がNVRAMに書き
込まれた新しいFC/SASやEnet アドレスをFC/SAS HBA と
Ethernet NIC のBIOS に渡し、工場出荷時の焼き付けの
MACアドレスとWWNから書き換えます。
４．外部LAN/SANストレージ装置の設定
従来のブレードと同様に接続性を構成する。ただし焼き付け
MACアドレス/WWNではなく、BOFMが書き込んだアドレス
を参照します。
Slot 5
Slot 6

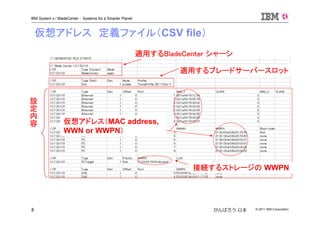

仮想アドレス定義ファイル（CSV file）
適用するBladeCenter シャーシ
適用するブレードサーバースロット
設
定
内
容
接続するストレージの WWPN
仮想アドレス（MAC address,
WWN or WWPN）

Any Switch
BNT, Cisco,
SCM, Pass-
Thru
VLAN A
VLAN B
VLAN C
VLAN D
MAC 1
WWN 1
Blade
2
Blade
1
Blade
14
MAC 2
WWN 2
アドバンスト
管理モジュール

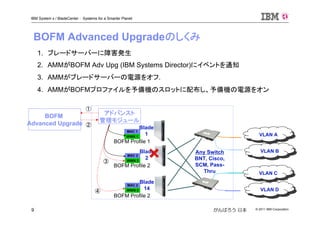

BOFM Advanced Upgradeのしくみ
MAC 2
WWN 2
BOFM
Advanced Upgrade
①
②
④
1. ブレードサーバーに障害発生
2. AMMがBOFM Adv Upg (IBM Systems Director)にイベントを通知
3. AMMがブレードサーバーの電源をオフ.
4. AMMがBOFMプロファイルを予備機のスロットに配布し、予備機の電源をオン
③
BOFM Profile 1
BOFM Profile 2
BOFM Profile 2

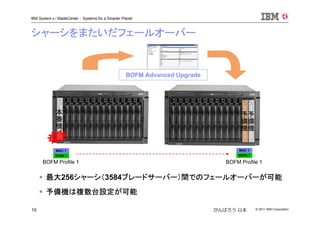

シャーシをまたいだフェールオーバー
MAC 1
WWN 1
BOFM Profile 1
本
番
機
予
備
機
予
備
機
MAC 1
WWN 1
BOFM Profile 1
BOFM Advanced Upgrade
最大256シャーシ（3584ブレードサーバー）間でのフェールオーバーが可能
予備機は複数台設定が可能

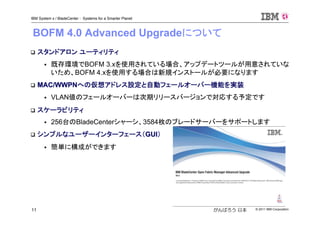

BOFM 4.0 Advanced Upgradeについて
スタンドアロンスタンドアロンユーティリティユーティリティ
既存環境でBOFM 3.xを使用されている場合、アップデートツールが用意されていな
いため、BOFM 4.xを使用する場合は新規インストールが必要になります
MAC/WWPNMAC/WWPNへの仮想アドレス設定と自動フェールオーバー機能を実装への仮想アドレス設定と自動フェールオーバー機能を実装
VLAN値のフェールオーバーは次期リリースバージョンで対応する予定です
スケーラビリティスケーラビリティ
256台のBladeCenterシャーシ、3584枚のブレードサーバーをサポートします
シンプルなユーザーインターフェース（シンプルなユーザーインターフェース（GUIGUI））
簡単に構成ができます

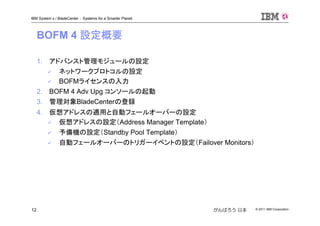

BOFM 4 設定概要
1. アドバンスト管理モジュールの設定
ネットワークプロトコルの設定
BOFMライセンスの入力
2. BOFM 4 Adv Upg コンソールの起動
3. 管理対象BladeCenterの登録
4. 仮想アドレスの適用と自動フェールオーバーの設定
仮想アドレスの設定（Address Manager Template）
予備機の設定（Standby Pool Template）
自動フェールオーバーのトリガーイベントの設定（Failover Monitors）

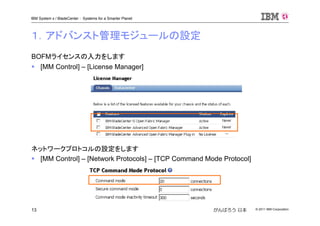

BOFMライセンスの入力をします
[MM Control] – [License Manager]
ネットワークプロトコルの設定をします
[MM Control] – [Network Protocols] – [TCP Command Mode Protocol]
１．アドバンスト管理モジュールの設定

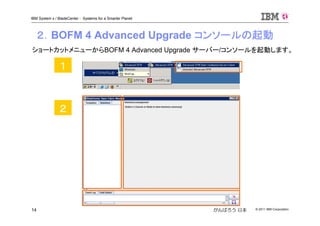

２．BOFM 4 Advanced Upgrade コンソールの起動
１
２
ショートカットメニューからBOFM 4 Advanced Upgrade サーバー/コンソールを起動します。

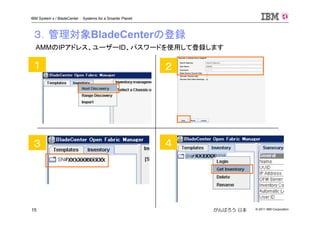

３．管理対象BladeCenterの登録
xxxxxxxxxxx
xxxxxx
１２
４３
AMMのIPアドレス、ユーザーID、パスワードを使用して登録します

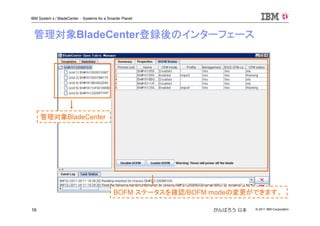

管理対象BladeCenter登録後のインターフェース
BOFM ステータスを確認/BOFM modeの変更ができます。
管理対象BladeCenter

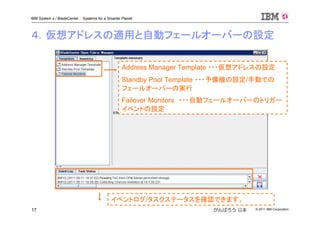

４．仮想アドレスの適用と自動フェールオーバーの設定
イベントログ/タスクステータスを確認できます。
Address Manager Template ・・・仮想アドレスの設定
Standby Pool Template ・・・予備機の設定/手動での
フェールオーバーの実行
Failover Monitors ・・・自動フェールオーバーのトリガー
イベントの設定

仮想アドレスの設定（Address Manager Template）
１２
４３
仮想アドレスの設定/既存設定ファイルのインポートを行います。

予備機の設定（Standby Pool Template）
１２
フェールオーバー先のブレードサーバーを設定します。手動でのフェールオーバー
の実行も可能です。
※同一構成のブレードサーバーを予備機として用
意することをお勧めします。少なくてもブレードサー
バーのマシンタイプと搭載されるHBAの型番は同
一であることが必要です

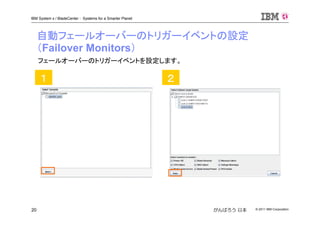

自動フェールオーバーのトリガーイベントの設定
（Failover Monitors）
１２
フェールオーバーのトリガーイベントを設定します。

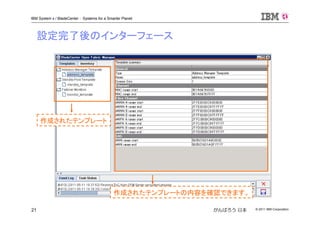

設定完了後のインターフェース
作成されたテンプレート
作成されたテンプレートの内容を確認できます。

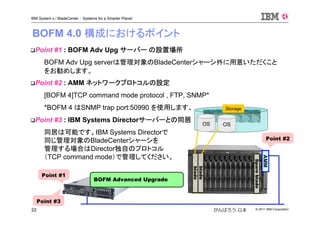

BOFM 4.0 構成におけるポイント
Point #1 : BOFM Adv Upg サーバーの設置場所
BOFM Adv Upg serverは管理対象のBladeCenterシャーシ外に用意いただくこと
をお勧めします。
Point #2 : AMM ネットワークプロトコルの設定
[BOFM 4]TCP command mode protocol , FTP, SNMP*
*BOFM 4 はSNMP trap port:50990 を使用します。
Point #3 : IBM Systems Directorサーバーとの同居
同居は可能です。IBM Systems Directorで
同じ管理対象のBladeCenterシャーシを
管理する場合はDirector独自のプロトコル
（TCP command mode）で管理してください。
Storage
blade
AMM
Point #3
blade
OS
Spareblade
OS
Point #2
Point #1

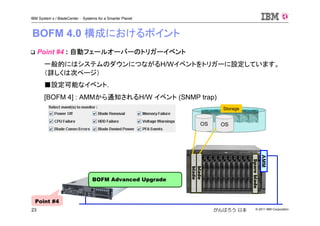

BOFM 4.0 構成におけるポイント
Point #4 : 自動フェールオーバーのトリガーイベント
一般的にはシステムのダウンにつながるH/Wイベントをトリガーに設定しています。
（詳しくは次ページ）
■設定可能なイベント.
[BOFM 4] : AMMから通知されるH/W イベント (SNMP trap)
blade
AMM
Point #4
blade
Spareblade
Storage
OSOS

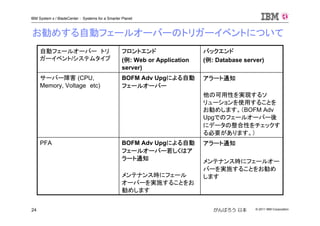

お勧めする自動フェールオーバーのトリガーイベントについて
アラート通知
メンテナンス時にフェールオー
バーを実施することをお勧め
します
BOFM Adv Upgによる自動
フェールオーバー若しくはア
ラート通知
メンテナンス時にフェール
オーバーを実施することをお
勧めします
PFA
アラート通知
他の可用性を実現するソ
リューションを使用することを
お勧めします。（BOFM Adv
Upgでのフェールオーバー後
にデータの整合性をチェックす
る必要があります。）
BOFM Adv Upgによる自動
フェールオーバー
サーバー障害 (CPU,
Memory, Voltage etc)
バックエンド
(例: Database server)
フロントエンド
(例: Web or Application
server)
自動フェールオーバートリ
ガーイベント/システムタイプ

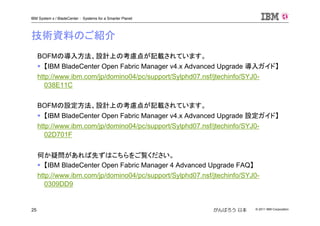

技術資料のご紹介
BOFMの導入方法、設計上の考慮点が記載されています。
【IBM BladeCenter Open Fabric Manager v4.x Advanced Upgrade 導入ガイド】
http://www.ibm.com/jp/domino04/pc/support/Sylphd07.nsf/jtechinfo/SYJ0-
038E11C
BOFMの設定方法、設計上の考慮点が記載されています。
【IBM BladeCenter Open Fabric Manager v4.x Advanced Upgrade 設定ガイド】
02D701F
何か疑問があれば先ずはこちらをご覧ください。
【IBM BladeCenter Open Fabric Manager 4 Advanced Upgrade FAQ】
0309DD9

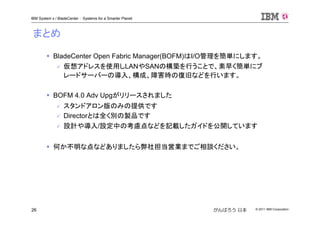

BladeCenter Open Fabric Manager(BOFM)はI/O管理を簡単にします。
仮想アドレスを使用しLANやSANの構築を行うことで、素早く簡単にブ
レードサーバーの導入、構成、障害時の復旧などを行います。
BOFM 4.0 Adv Upgがリリースされました
スタンドアロン版のみの提供です
Directorとは全く別の製品です
設計や導入/設定中の考慮点などを記載したガイドを公開しています
何か不明な点などありましたら弊社担当営業までご相談ください。
まとめ

Case 1 : BOFM Adv Upgで24時間365日のサービスの提供
PC
ブレードサーバーに重大な障害が発生！！
1. イベントを検知 (手動)
2. 本番機の電源オフと該当ブレードサーバーとボリュームの
マッピングの変更 (手動)
3. 予備機の電源オン (手動)
サービス提供再開
ブレードサーバーに重大な障害が発生！！
1. BOFM Adv Upg (IBM Systems Director) がイベントを検
知し、フェールオーバーを実行 (自動)
サービス提供再開
30 min
店舗システム
要件:24時間365日、売上データを本社に送信
(システムが配置されているデータセンターに専属のシステム管理者がいない)
システムのダウンタイムを短くし、スムーズな復旧を行います!!
Before BOFM Advanced Upgrade
After BOFM Advanced Upgrade
10 minDataOS
②
①
spare
Blade
1
③
SAN Boot
・BladeCenter Chassis
BladeCenter E（1）
HS22（9）

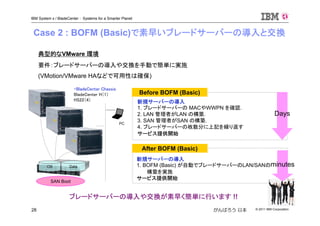

Case 2 : BOFM (Basic)で素早いブレードサーバーの導入と交換
PC
新規サーバーの導入
1. ブレードサーバーの MACやWWPN を確認.
2. LAN 管理者がLAN の構築.
3. SAN 管理者がSAN の構築.
4. ブレードサーバーの枚数分に上記を繰り返す
サービス提供開始
新規サーバーの導入
1. BOFM (Basic) が自動でブレードサーバーのLAN/SANの
構築を実施
サービス提供開始
Days
Before BOFM (Basic)
After BOFM (Basic)
ブレードサーバーの導入や交換が素早く簡単に行います !!
典型的なVMware 環境
要件：ブレードサーバーの導入や交換を手動で簡単に実施
(VMotion/VMware HAなどで可用性は確保)
DataOS
SAN Boot
・BladeCenter Chassis
BladeCenter H（1）
HS22（4）
minutes

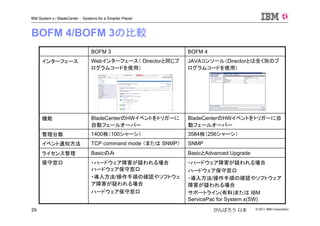

BOFM 4/BOFM 3の比較
3584枚（256シャーシ）1400枚（100シャーシ）管理台数
BladeCenterのHWイベントをトリガーに自
動フェールオーバー
BladeCenterのHWイベントをトリガーに
自動フェールオーバー
機能
BasicとAdvanced UpgradeBasicのみライセンス管理
・ハードウェア障害が疑われる場合
ハードウェア保守窓口
・導入方法/操作手順の確認やソフトウェア
障害が疑われる場合
サポートライン(有料)または IBM
ServicePac for System x(SW)
・ハードウェア障害が疑われる場合
・導入方法/操作手順の確認やソフトウェ
ア障害が疑われる場合
保守窓口
SNMPTCP command mode （または SNMP）イベント通知方法
JAVAコンソール（Directorとは全く別のプ
ログラムコードを使用）
Webインターフェース（ Directorと同じプ
ログラムコードを使用）
インターフェース
BOFM 4BOFM 3

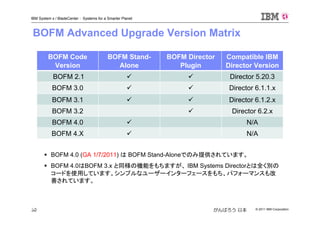

BOFM Advanced Upgrade Version Matrix
BOFM Code
Version
BOFM Stand-
Alone
BOFM Director
Plugin
Compatible IBM
Director Version
BOFM 2.1 Director 5.20.3
BOFM 3.0 Director 6.1.1.x
BOFM 3.1 Director 6.1.2.x
BOFM 3.2 Director 6.2.x
BOFM 4.0 N/A
BOFM 4.X N/A
BOFM 4.0 (GA 1/7/2011) は BOFM Stand-Aloneでのみ提供されています。
BOFM 4.0はBOFM 3.x と同様の機能をもちますが、 IBM Systems Directorとは全く別の
コードを使用しています。シンプルなユーザーインターフェースをもち、パフォーマンスも改
善されています。
