1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) B (11) 29784
(51) C10G 19/00 (2006.01)
МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
(21) 2013/1544.1
(22) 01.09.2011
(45) 15.04.2015, бюл. №4
(31) 12/888,049
(32) 22.09.2010
(33) US
(85) 19.04.2013
(86) PCT/US2011/050159 от 01.09.2011
(72) Литц, Кайл Е. (US); ВРИЛАНД, Дженнифер, Л.
(US); РАНКИН, Джонатан, П. (US); ДЕЛЭНСИ,
Томас, В. (US); ТОМПСОН, Тимоти, А. (US)
(73) ОТЕРРА, ИНК. (US)
(74) Тусупова Меруерт Кырыкбаевна; Дюсенов
Еркебулан Рамазанович
(56) US 2006011510 A1, 19.01.2006
US 2009065399 A1, 12.03.2009
US 4444655 A, 24.04.1984
RU 2335528 C2, 10.10.2008
(54) РЕАКЦИОННЫЙ СПОСОБ СНИЖЕНИЯ
СОДЕРЖАНИЯ ГЕТЕРОАТОМОВ,
УМЕНЬШЕНИЯ ОБЩЕГО КИСЛОТНОГО
ЧИСЛА И УВЕЛИЧЕНИЯ ПЛОТНОСТИ В
ГРАДУСАХ АНИ ОКИСЛЕННОЙ,
СОДЕРЖАЩЕЙ ГЕТЕРОАТОМЫ
УГЛЕВОДОРОДНОЙ ФРАКЦИИ (ВАРИАНТЫ)
И РЕАКЦИОННАЯ СИСТЕМА
(57) Описаны реакционная система и способ
удаления гетероатомов из окисленных, содержащих
гетероатомы углеводородных фракций, и
получаемые посредством этого продукты. В
реакционной системе в реакцию вступает
окисленный, содержащий гетероатомы исходный
углеводородный продукт, образуя посредством
этого неионные углеводородные продукты.
Получаемые посредством этого продукты являются
полезными в качестве транспортного топлива,
смазочных материалов, промежуточных соединений
нефтеперерабатывающих заводов или сырья
нефтеперерабатывающих заводов.
(19)KZ(13)B(11)29784

2. 29784
2

3. 29784
3

4. 29784
4

5. 29784
5

6. 29784
6

7. 29784
7

8. 29784
8

9. 29784
9

10. 29784
10

11. 29784
11

12. 29784
12

13. 29784
13

14. 29784
14

15. 29784
15

16. 29784
16

17. 29784
17

18. 29784
18

19. 29784
19

20. 29784
20

21. 29784
21

22. 29784
22

23. 29784
23

24. 29784
24

25. 29784
25

26. 29784
26

27. 29784
27

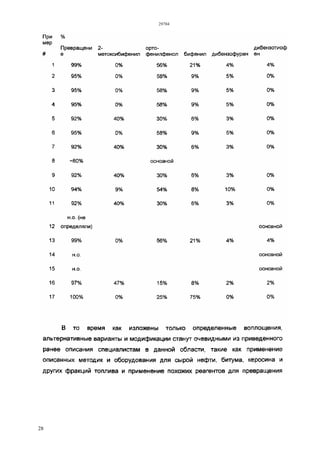

28. 29784
28

29. 29784
29

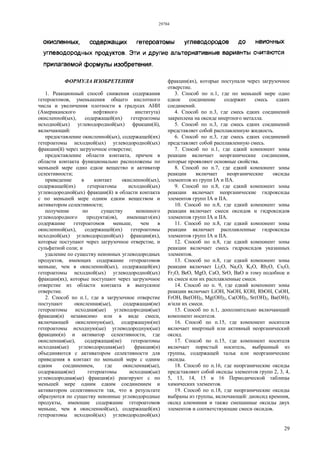

ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Реакционный способ снижения содержания
гетероатомов, уменьшения общего кислотного
числа и увеличения плотности в градусах АНИ
(Американского нефтяного института)
окисленной(ых), содержащей(их) гетероатомы
исходной(ых) углеводородной(ых) фракции(й),
включающий:
предоставление окисленной(ых), содержащей(их)
гетероатомы исходной(ых) углеводородной(ых)
фракции(й) через загрузочное отверстие;
предоставление области контакта, причем в
области контакта функционально расположены по
меньшей мере одно едкое вещество и активатор
селективности;
приведение в контакт окисленной(ых),
содержащей(их) гетероатомы исходной(ых)
углеводородной(ых) фракции(й) в области контакта
с по меньшей мере одним едким веществом и
активатором селективности;
получение по существу неионного
углеводородного продукта(ов), имеющего(их)
содержание гетероатомов меньше, чем в
окисленной(ых), содержащей(их) гетероатомы
исходной(ых) углеводородной(ых) фракции(ях),
которые поступают через загрузочное отверстие, и
сульфатной соли; и
удаление по существу неионных углеводородных
продуктов, имеющих содержание гетероатомов
меньше, чем в окисленной(ых), содержащей(их)
гетероатомы исходной(ых) углеводородной(ых)
фракции(ях), которые поступают через загрузочное
отверстие из области контакта в выпускное
отверстие.
2. Способ по п.1, где в загрузочное отверстие
поступают окисленная(ые), содержащая(ие)
гетероатомы исходная(ые) углеводородная(ые)
фракция(и) независимо или в виде смеси,
включающей окисленную(ые), содержащую(ие)
гетероатомы исходную(ые) углеводородную(ые)
фракцию(и) и активатор селективности, где
окисленная(ые), содержащая(ие) гетероатомы
исходная(ые) углеводородная(ые) фракция(и)
объединяются с активатором селективности для
приведения в контакт по меньшей мере с одним
едким соединением, где окисленная(ые),
содержащая(ие) гетероатомы исходная(ые)
углеводородная(ые) фракция(и) реагируют с по
меньшей мере одним едким соединением и
активатором селективности так, что в результате
образуются по существу неионные углеводородные
продукты, имеющие содержание гетероатомов
меньше, чем в окисленной(ых), содержащей(их)
гетероатомы исходной(ых) углеводородной(ых)
фракции(ях), которые поступали через загрузочное
отверстие.
3. Способ по п.1, где по меньшей мере одно
едкое соединение содержит смесь едких
соединений.
4. Способ по п.3, где смесь едких соединений
закреплена на оксиде инертного металла.
5. Способ по п.3, где смесь едких соединений
представляет собой расплавленную жидкость.
6. Способ по п.3, где смесь едких соединений
представляет собой расплавленную смесь.
7. Способ по п.1, где едкий компонент зоны
реакции включает неорганические соединения,
которые проявляют основные свойства.
8. Способ по п.7, где едкий компонент зоны
реакции включает неорганические оксиды
элементов из групп IA и IIA.
9. Способ по п.8, где едкий компонент зоны
реакции включает неорганические гидроксиды
элементов групп IA и IIА.
10. Способ по п.8, где едкий компонент зоны
реакции включает смеси оксидов и гидроксидов
элементов групп IA и IIА.
11. Способ по п.8, где едкий компонент зоны
реакции включает расплавленные гидроксиды
элементов групп IA и IIА.
12. Способ по п.8, где едкий компонент зоны
реакции включает смесь гидроксидов указанных
элементов.
13. Способ по п.8, где едкий компонент зоны
реакции включает Li2О, Na2О, K2О, Rb2О, Cs2О,
Fr2О, ВеО, MgO, СаО, SrO, BaO и тому подобное и
их смеси или их расплавленные смеси.
14. Способ по п. 9, где едкий компонент зоны
реакции включает LiOH, NaOH, КОН, RbOH, CsOH,
FrOH, Be(OH)2, Mg(OH)2, Ca(OH)2, Sr(OH)2, Ba(OH)2
и/или их смеси.
15. Способ по п.1, дополнительно включающий
компонент носителя.
16. Способ по п.15, где компонент носителя
включает инертный или активный неорганический
оксид.
17. Способ по п.15, где компонент носителя
включает пористый носитель, выбранный из
группы, содержащей тальк или неорганические
оксиды.
18. Способ по п.16, где неорганические оксиды
представляют собой оксиды элементов групп 2, 3, 4,
5, 13, 14, 15 и 16 Периодической таблицы
химических элементов.
19. Способ по п.18, где неорганические оксиды
выбраны из группы, включающей: диоксид кремния,
оксид алюминия и также смешанные оксиды двух
элементов и соответствующие смеси оксидов.

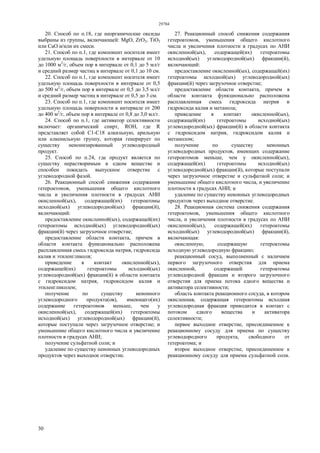

30. 29784
30
20. Способ по п.18, где неорганические оксиды
выбраны из группы, включающей: MgO, ZrО2, ТiO2
или СаО и/или их смеси.
21. Способ по п.1, где компонент носителя имеет
удельную площадь поверхности в интервале от 10
до 1000 м2
/г, объем пор в интервале от 0,1 до 5 мл/г
и средний размер частиц в интервале от 0,1 до 10 см.
22. Способ по п.1, где компонент носителя имеет
удельную площадь поверхности в интервале от 0,5
до 500 м2
/г, объем пор в интервале от 0,5 до 3,5 мл/г
и средний размер частиц в интервале от 0,5 до 3 см.
23. Способ по п.1, где компонент носителя имеет
удельную площадь поверхности в интервале от 200
до 400 м2
/г, объем пор в интервале от 0,8 до 3,0 мл/г.
24. Способ по п.1, где активатор селективности
включает: органический спирт, ROH, где R
представляет собой С1-С18 алкильную, арильную
или алкенильную группу, которая генерирует по
существу неионизированный углеводородный
продукт.
25. Способ по п.24, где продукт является по
существу нерастворимым в едком веществе и
способен покидать выпускное отверстие с
углеводородной фазой.
26. Реакционный способ снижения содержания
гетероатомов, уменьшения общего кислотного
числа и увеличения плотности в градусах АНИ
окисленной(ых), содержащей(их) гетероатомы
исходной(ых) углеводородной(ых) фракции(й),
включающий:
предоставление окисленной(ых), содержащей(их)
гетероатомы исходной(ых) углеводородной(ых)
фракции(й) через загрузочное отверстие;
предоставление области контакта, причем в
области контакта функционально расположена
расплавленная смесь гидроксида натрия, гидроксида
калия и этиленгликоля;
приведение в контакт окисленной(ых),
содержащей(их) гетероатомы исходной(ых)
углеводородной(ых) фракции(й) в области контакта
с гидроксидом натрия, гидроксидом калия и
этиленгликолем;
получение по существу неионного
углеводородного продукта(ов), имеющего(их)
содержание гетероатомов меньше, чем у
окисленной(ых), содержащей(их) гетероатомы
исходной(ых) углеводородной(ых) фракции(й),
которые поступали через загрузочное отверстие; и
уменьшение общего кислотного числа и увеличение
плотности в градусах АНИ;
получение сульфатной соли; и
удаление по существу неионных углеводородных
продуктов через выходное отверстие.
27. Реакционный способ снижения содержания
гетероатомов, уменьшения общего кислотного
числа и увеличения плотности в градусах по АНИ
окисленной(ых), содержащей(их) гетероатомы
исходной(ых) углеводородной(ых) фракции(й),
включающий:
предоставление окисленной(ых), содержащей(их)
гетероатомы исходной(ых) углеводородной(ых)
фракции(й) через загрузочное отверстие;
предоставление области контакта, причем в
области контакта функционально расположена
расплавленная смесь гидроксида натрия и
гидроксида калия и метанола;
приведение в контакт окисленной(ых),
содержащей(их) гетероатомы исходной(ых)
углеводородной(ых) фракции(й) в области контакта
с гидроксидом натрия, гидроксидом калия и
метанолом;
получение по существу неионных
углеводородных продуктов, имеющих содержание
гетероатомов меньше, чем у окисленной(ых),
содержащей(их) гетероатомы исходной(ых)
углеводородной(ых) фракции(й), которые поступали
через загрузочное отверстие и сульфатной соли; и
уменьшение общего кислотного числа, и увеличение
плотности в градусах АНИ; и
удаление по существу неионных углеводородных
продуктов через выходное отверстие.
28. Реакционная система снижения содержания
гетероатомов, уменьшения общего кислотного
числа, и увеличения плотности в градусах по АНИ
окисленной(ых), содержащей(их) гетероатомы
исходной(ых) углеводородной(ых) фракции(й),
включающая:
окисленную, содержащую гетероатомы
исходную углеводородную фракцию;
реакционный сосуд, выполненный с наличием
первого загрузочного отверстия для приема
окисленной, содержащей гетероатомы
углеводородной фракции и второго загрузочного
отверстия для приема потока едкого вещества и
активатора селективности;
область контакта реакционного сосуда, в котором
окисленная, содержащая гетероатомы исходная
углеводородная фракция приводится в контакт с
потоком едкого вещества и активатора
селективности;
первое выходное отверстие, присоединенное к
реакционному сосуду для приема по существу
углеводородного продукта, свободного от
гетероатома; и
второе выходное отверстие, присоединенное к
реакционному сосуду для приема сульфатной соли.

31. 29784
31
