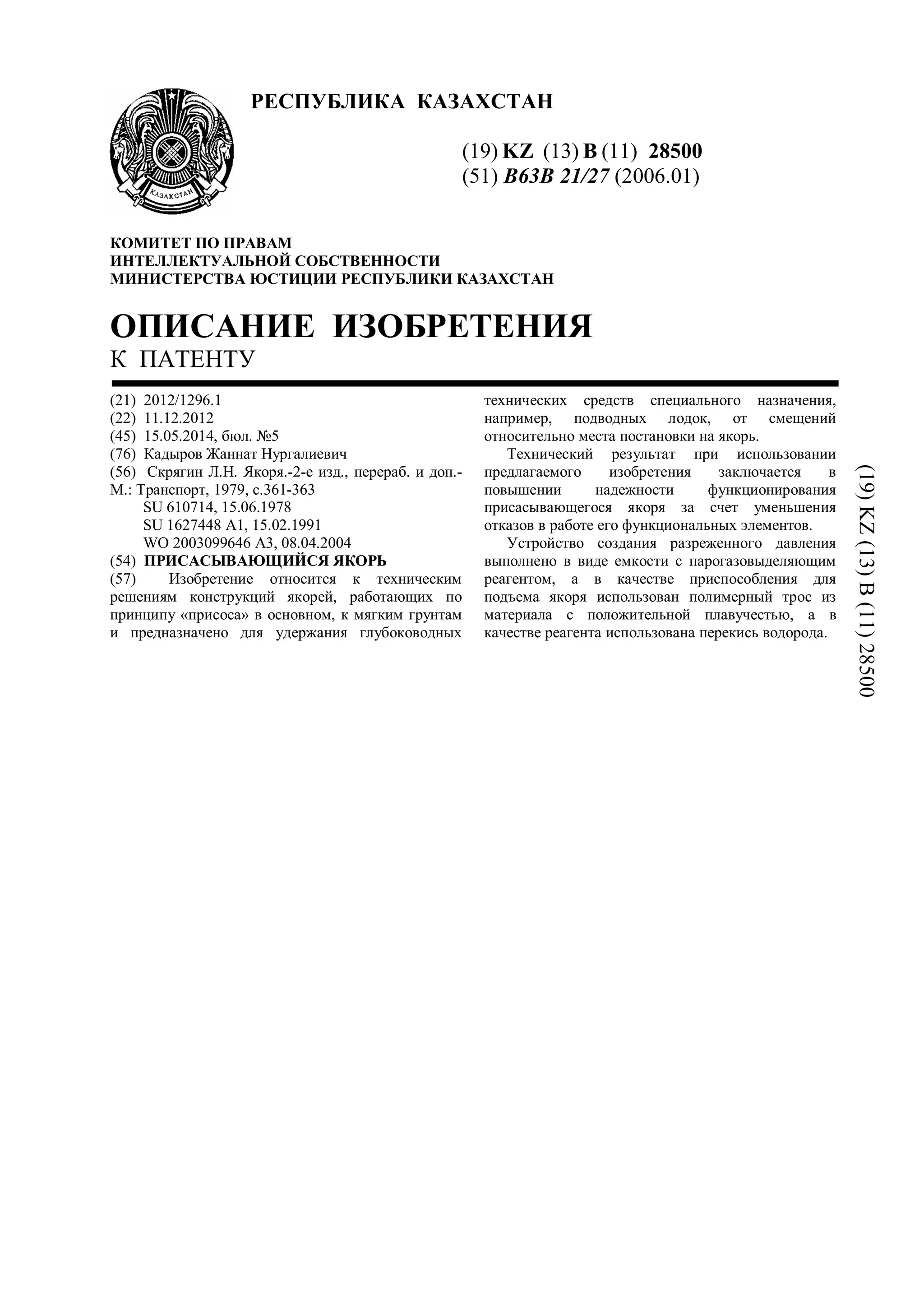

- 1. РЕСПУБЛИКА КАЗАХСТАН (19) KZ(13) B (11) 28500 (51) B63B 21/27 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ (21) 2012/1296.1 (22) 11.12.2012 (45) 15.05.2014, бюл. №5 (76) Кадыров Жаннат Нургалиевич (56) Скрягин Л.Н. Якоря.-2-е изд., перераб. и доп.- М.: Транспорт, 1979, с.361-363 SU 610714, 15.06.1978 SU 1627448 A1, 15.02.1991 WO 2003099646 A3, 08.04.2004 (54) ПРИСАСЫВАЮЩИЙСЯ ЯКОРЬ (57) Изобретение относится к техническим решениям конструкций якорей, работающих по принципу «присоса» в основном, к мягким грунтам и предназначено для удержания глубоководных технических средств специального назначения, например, подводных лодок, от смещений относительно места постановки на якорь. Технический результат при использовании предлагаемого изобретения заключается в повышении надежности функционирования присасывающегося якоря за счет уменьшения отказов в работе его функциональных элементов. Устройство создания разреженного давления выполнено в виде емкости с парогазовыделяющим реагентом, а в качестве приспособления для подъема якоря использован полимерный трос из материала с положительной плавучестью, а в качестве реагента использована перекись водорода. (19)KZ(13)B(11)28500

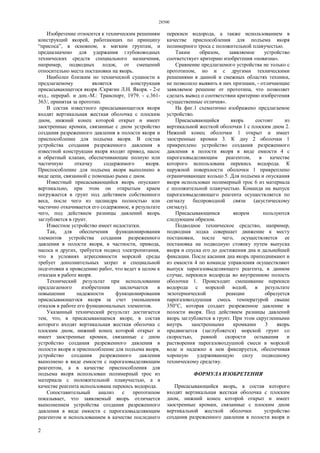

- 2. 28500 2 Изобретение относится ктехническим решениям конструкций якорей, работающих по принципу “присоса”, в основном, к мягким грунтам, и предназначено для удержания глубоководных технических средств специального назначения, например, подводных лодок, от смещений относительно места постановки на якорь. Наиболее близким по технической сущности к предлагаемому является конструкция присасывающегося якоря /Скрягин Л.H. Якоря. - 2-е изд., перераб. и доп.-М.: Транспорт, 1979. - с.361- 363/, принятая за прототип. В состав известного присасывающегося якоря входят вертикальная жесткая оболочка с плоским дном, нижний конец которой открыт и имеет заостренные кромки, связанные с дном устройство создания разреженного давления в полости якоря и приспособление для подъема якоря. В состав устройства создания разреженного давления в известной конструкции якоря входят привод, насос и обратный клапан, обеспечивающие полную или частичную откачку содержимого якоря. Приспособление для подъема якоря выполнено в виде цепи, связанной с помощью рыма с дном. Известный присасывающийся якорь опускают вертикально, при этом он открытым краем погружается в грунт под действием собственного веса, после чего из цилиндра полностью или частично откачивается его содержимое, в результате чего, под действием разницы давлений якорь заглубляется в грунт. Известное устройство имеет недостатки. Так, для обеспечения функционирования элементов устройства создания разреженного давления в полости якоря, в частности, привода, насоса и других, требуется подвод электропитания, что в условиях агрессивности морской среды требует дополнительных затрат и специальной подготовки к проведению работ, что ведет в целом к отказам в работе якоря. Технический результат при использовании предлагаемого изобретения заключается в повышении надежности функционирования присасывающегося якоря за счет уменьшения отказов в работе его функциональных элементов. Указанный технический результат достигается тем, что, в присасывающемся якоре, в состав которого входят вертикальная жесткая оболочка с плоским дном, нижний конец которой открыт и имеет заостренные кромки, связанные с дном устройство создания разреженного давления в полости якоря и приспособление для подъема якоря, устройство создания разреженного давления выполнено в виде емкости с парогазовыделяющим реагентом, а в качестве приспособления для подъема якоря использован полимерный трос из материала с положительной плавучестью, а в качестве реагента использована перекись водорода. Сопоставительный анализ с прототипом показывает, что заявляемый якорь отличается выполнением устройства создания разреженного давления в виде емкости с парогазовыделяющим реагентом и использованием в качестве последнего перекиси водорода, а также использованием в качестве приспособления для подъема якоря полимерного троса с положительной плавучестью. Таким образом, заявляемое устройство соответствует критерию изобретения «новизна». Сравнение предлагаемого устройства не только с прототипом, но и с другими техническими решениями в данной и смежных областях техники, не позволило выявить в них признаки, - отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию изобретения «существенные отличия». На фиг.1 схематично изображено предлагаемое устройство. Присасывающийся якорь состоит из вертикальной жесткой оболочки 1 с плоским дном 2. Нижний конец оболочки 1 открыт и имеет заостренные кромки 3. К дну 2 оболочки 1 прикреплено устройство создания разреженного давления в полости якоря в виде емкости 4 с парогазовыделяющим реагентом, в качестве которого использована перекись водорода. К наружной поверхности оболочки 1 прикреплено ограничивающее кольцо 5. Для подъема и опускания якоря использован полимерный трос 6 из материала с положительной плавучестью. Команда на выпуск парогазовыделяющего реагента осуществляется по сигналу беспроводной связи (акустическому сигналу). Присасывающимся якорем пользуются следующим образом. Подводное техническое средство, например, подводная лодка совершает движение к месту постановки, после чего, осуществляется ее постановка на подводную стоянку путем выпуска якоря и спуска его до достижения дна и дальнейшей фиксации. После касания дна якорь приподнимают и из емкости 4 по команде управления осуществляют выпуск парогазовыделяющего реагента, в данном случае, перекиси водорода во внутреннюю полость оболочки 1. Происходит смешивание перекиси водорода с морской водой, в результате экзотермической реакции образуется парогазовоздушная смесь температурой свыше 350°С, которая создает разреженное давление в полости якоря. Под действием разницы давлений якорь заглубляется в грунт. При этом скругленными внутрь заостренными кромками 3 якорь продвигается (заглубляется) морской грунт со скоростью, равной скорости остывания и растворения парогазовоздушной смеси в морской воде и надежно в нем фиксируется, обеспечивая хорошую удерживающую силу подводному техническому средству. ФОРМУЛА ИЗОБРЕТЕНИЯ Присасывающийся якорь, в состав которого входят вертикальная жесткая оболочка с плоским дном, нижний конец которой открыт и имеет заостренные кромки, связанные с плоским дном вертикальной жесткой оболочки устройство создания разреженного давления в полости якоря и

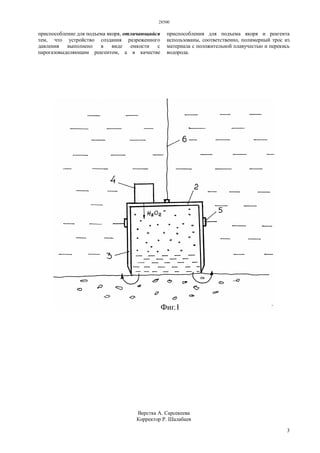

- 3. 28500 3 приспособление для подъемаякоря, отличающийся тем, что устройство создания разреженного давления выполнено в виде емкости с парогазовыделяющим реагентом, а в качестве приспособления для подъема якоря и реагента использованы, соответственно, полимерный трос из материала с положительной плавучестью и перекись водорода. Верстка А. Сарсекеева Корректор Р. Шалабаев
