- 1. INSTALASI LISTRIK DAN MATERIAL K EL O M P O K 4
- 2. A W AS !
- 3. Instalasi listrik adalah suatusistem / rangkaian yang digunakan untuk menyalurkan daya listrik (Electric Power) untuk kebutuhan manusia dalam kehidupannya

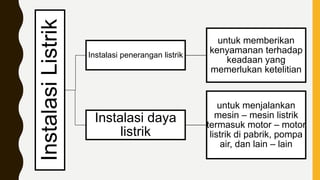

- 4. Instalasi Listrik Instalasi peneranganlistrik untuk memberikan kenyamanan terhadap keadaan yang memerlukan ketelitian Instalasi daya listrik untuk menjalankan mesin – mesin listrik termasuk motor – motor listrik di pabrik, pompa air, dan lain – lain

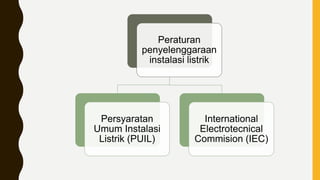

- 5. Peraturan penyelenggaraan instalasi listrik Persyaratan Umum Instalasi Listrik(PUIL) International Electrotecnical Commision (IEC)
- 6. Prinsip – Prinsip DasarInstalasi Listrik Keamanan Keandalan Ketersediaan Ketercapaian Keindahan Ekonomis

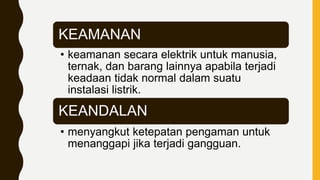

- 7. KEAMANAN • keamanan secaraelektrik untuk manusia, ternak, dan barang lainnya apabila terjadi keadaan tidak normal dalam suatu instalasi listrik. KEANDALAN • menyangkut ketepatan pengaman untuk menanggapi jika terjadi gangguan.
- 8. KETERSEDIAAN • kesiapan suatuinstalasi melayani kebutuhan baik daya, gawai, maupun perluasan instalasi yang mencakup spare dari suatu instalasi, peralatan yang digunakan dan sebagainya. KETERCAPAIAN • pemasangan peralatan instlasi yang mudah dijangkauoleh pengguna dan di dalam mengoperasikan peralatan tersebut juga mudah dan dapat dijangkau oleh konsumen.

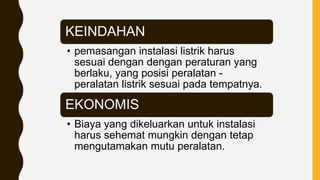

- 9. KEINDAHAN • pemasangan instalasilistrik harus sesuai dengan dengan peraturan yang berlaku, yang posisi peralatan - peralatan listrik sesuai pada tempatnya. EKONOMIS • Biaya yang dikeluarkan untuk instalasi harus sehemat mungkin dengan tetap mengutamakan mutu peralatan.
- 10.
- 11. Harus diperhatikan, spesifikasidan syarat pekerjaan ini menguraikan syarat yang harus dipenuhi pihak pemborong, antara lain mengenai pelaksanaannya, material yang digunakan, waktu penyerahannya dan sebagainya.Gambar-gambarnya harus jelas, mudah dibaca dan dimengerti. Untuk pemasangan suatu instalasi listrik lebih dahulu harus dibuat gambar-gambar rencananya berdasarkan denah bangunan, dimana instalasinya akan dipasang jika spesifikasinya dan syarat-syarat pekerjaan yang diterima dari pihak bangunan / pemesan.

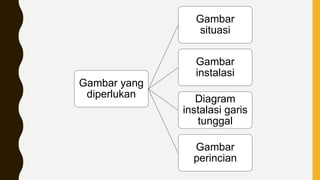

- 12.

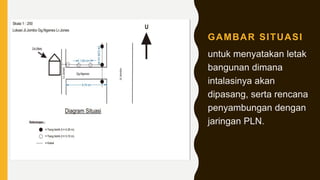

- 13. GAMBAR SITUASI untuk menyatakanletak bangunan dimana intalasinya akan dipasang, serta rencana penyambungan dengan jaringan PLN.

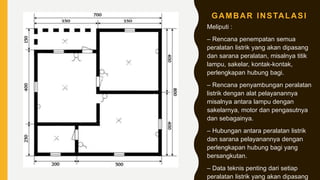

- 14. GAMBAR INSTALASI Meliputi : –Rencana penempatan semua peralatan listrik yang akan dipasang dan sarana peralatan, misalnya titik lampu, sakelar, kontak-kontak, perlengkapan hubung bagi. – Rencana penyambungan peralatan listrik dengan alat pelayanannya misalnya antara lampu dengan sakelarnya, motor dan pengasutnya dan sebagainya. – Hubungan antara peralatan listrik dan sarana pelayanannya dengan perlengkapan hubung bagi yang bersangkutan. – Data teknis penting dari setiap peralatan listrik yang akan dipasang

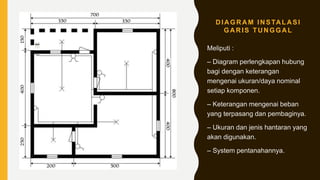

- 15. D IA GRA M IN STA LA SI GARIS TUNGGAL Meliputi : – Diagram perlengkapan hubung bagi dengan keterangan mengenai ukuran/daya nominal setiap komponen. – Keterangan mengenai beban yang terpasang dan pembaginya. – Ukuran dan jenis hantaran yang akan digunakan. – System pentanahannya.

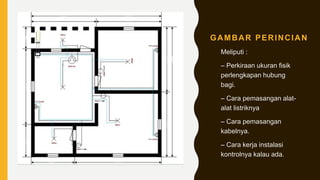

- 16. GAMBAR PERINCIAN Meliputi : –Perkiraan ukuran fisik perlengkapan hubung bagi. – Cara pemasangan alat- alat listriknya – Cara pemasangan kabelnya. – Cara kerja instalasi kontrolnya kalau ada.

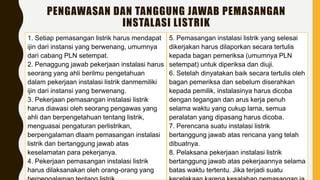

- 17. PENGAWASAN DAN TANGGUNGJAWAB PEMASANGAN INSTALASI LISTRIK 1. Setiap pemasangan listrik harus mendapat ijin dari instansi yang berwenang, umumnya dari cabang PLN setempat. 2. Penaggung jawab pekerjaan instalasi harus seorang yang ahli berilmu pengetahuan dalam pekerjaan instalasi listrik danmemiliki ijin dari instansi yang berwenang. 3. Pekerjaan pemasangan instalasi listrik harus diawasi oleh seorang pengawas yang ahli dan berpengetahuan tentang listrik, menguasai pengaturan perlistrikan, berpengalaman dlaam pemasangan instalasi listrik dan bertanggung jawab atas keselamatan para pekerjanya. 4. Pekerjaan pemasangan instalasi listrik harus dilaksanakan oleh orang-orang yang 5. Pemasangan instalasi listrik yang selesai dikerjakan harus dilaporkan secara tertulis kepada bagan pemeriksa (umumnya PLN setempat) untuk diperiksa dan diuji. 6. Setelah dinyatakan baik secara tertulis oleh bagan pemeriksa dan sebelum diserahkan kepada pemilik, instalasinya harus dicoba dengan tegangan dan arus kerja penuh selama waktu yang cukup lama, semua peralatan yang dipasang harus dicoba. 7. Perencana suatu instalasi listrik bertanggung jawab atas rencana yang telah dibuatnya. 8. Pelaksana pekerjaan instalasi listrik bertanggung jawab atas pekerjaannya selama batas waktu tertentu. Jika terjadi suatu

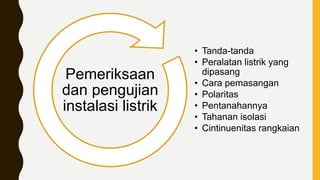

- 18. • Tanda-tanda • Peralatanlistrik yang dipasang • Cara pemasangan • Polaritas • Pentanahannya • Tahanan isolasi • Cintinuenitas rangkaian Pemeriksaan dan pengujian instalasi listrik

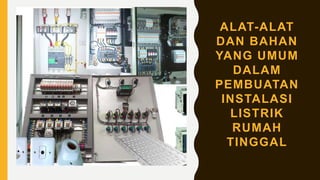

- 19.

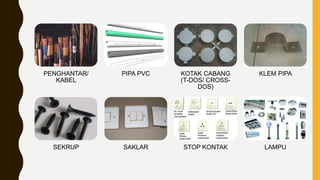

- 20. PENGHANTAR/ KABEL PIPA PVC KOTAKCABANG (T-DOS/ CROSS- DOS) KLEM PIPA SEKRUP SAKLAR STOP KONTAK LAMPU

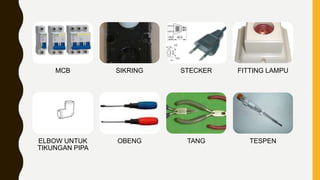

- 21. MCB SIKRING STECKERFITTING LAMPU ELBOW UNTUK TIKUNGAN PIPA OBENG TANG TESPEN

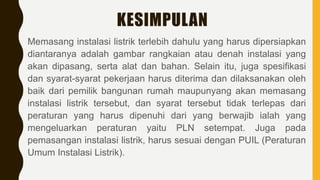

- 22. KESIMPULAN Memasang instalasi listrikterlebih dahulu yang harus dipersiapkan diantaranya adalah gambar rangkaian atau denah instalasi yang akan dipasang, serta alat dan bahan. Selain itu, juga spesifikasi dan syarat-syarat pekerjaan harus diterima dan dilaksanakan oleh baik dari pemilik bangunan rumah maupunyang akan memasang instalasi listrik tersebut, dan syarat tersebut tidak terlepas dari peraturan yang harus dipenuhi dari yang berwajib ialah yang mengeluarkan peraturan yaitu PLN setempat. Juga pada pemasangan instalasi listrik, harus sesuai dengan PUIL (Peraturan Umum Instalasi Listrik).
