THUYẾT MINH TÍNH TOÁN KẾT CẤU

HỒ SƠ THIẾT KẾ THI CÔNG
DỰ ÁN :
BIỆT THỰ GIA HƯNG

Tháng 03 năm 2013

MỤC LỤC
1 – CĂN CỨ KỸ THUẬT.......................................................................................................
2 – VẬT LIỆU SỬ DỤNG.......................................................................................................
3 – GIẢI PHÁP KẾT CẤU.....................................................................................................
4 – MÔ HÌNH TÍNH TOÁN VÀ TẢI TRỌNG....................................................................
5 – PHỤ LỤC TÍNH TOÁN...................................................................................................

`

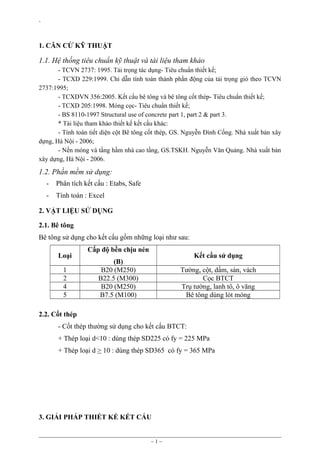

1. CĂN CỨ KỸ THUẬT

1.1. Hệ thống tiêu chuẩn kỹ thuật và tài liệu tham khảo
- TCVN 2737: 1995. Tải trọng tác dụng- Tiêu chuẩn thiết kế;
- TCXD 229:1999. Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN
2737:1995;
- TCXDVN 356:2005. Kết cấu bê tông và bê tông cốt thép- Tiêu chuẩn thiết kế;
- TCXD 205:1998. Móng cọc- Tiêu chuẩn thiết kế;
- BS 8110-1997 Structural use of concrete part 1, part 2 & part 3.
* Tài liệu tham khảo thiết kế kết cấu khác:
- Tính toán tiết diện cột Bê tông cốt thép, GS. Nguyễn Đình Cống. Nhà xuất bản xây
dựng, Hà Nội - 2006;
- Nền móng và tầng hầm nhà cao tầng, GS.TSKH. Nguyễn Văn Quảng. Nhà xuất bản
xây dựng, Hà Nội - 2006.

1.2. Phần mềm sử dụng:
-

Phân tích kết cấu : Etabs, Safe

-

Tính toán : Excel

2. VẬT LIỆU SỬ DỤNG
2.1. Bê tông
Bê tông sử dụng cho kết cấu gồm những loại như sau:
Loại
1
2
4
5

Cấp độ bền chịu nén

Kết cấu sử dụng

(B)
B20 (M250)
B22.5 (M300)
B20 (M250)
B7.5 (M100)

Tường, cột, dầm, sàn, vách
Cọc BTCT
Trụ tường, lanh tô, ô văng
Bê tông dùng lót móng

2.2. Cốt thép
- Cốt thép thường sử dụng cho kết cấu BTCT:
+ Thép loại d<10 : dùng thép SD225 có fy = 225 MPa
+ Thép loại d > 10 : dùng thép SD365 có fy = 365 MPa

3. GIẢI PHÁP THIẾT KẾ KẾT CẤU

~1~

`

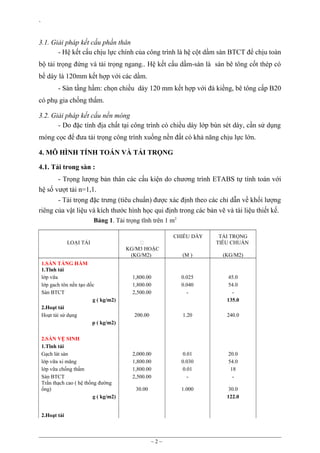

3.1. Giải pháp kết cấu phần thân
- Hệ kết cấu chịu lực chính của công trình là hệ cột dầm sàn BTCT để chịu toàn
bộ tải trọng đứng và tải trọng ngang.. Hệ kết cấu dầm-sàn là sàn bê tông cốt thép có
bề dày là 120mm kết hợp với các dầm.
- Sàn tầng hầm: chọn chiều dày 120 mm kết hợp với đà kiềng, bê tông cấp B20
có phụ gia chống thấm.
3.2. Giải pháp kết cấu nền móng
- Do đặc tính địa chất tại công trình có chiều dày lớp bùn sét dày, cần sử dụng
móng cọc để đưa tải trọng công trình xuống nền đất có khả năng chịu lực lớn.
4. MÔ HÌNH TÍNH TOÁN VÀ TẢI TRỌNG
4.1. Tải trong sàn :
- Trọng lượng bản thân các cấu kiện do chương trình ETABS tự tính toán với
hệ số vượt tải n=1,1.
- Tải trọng đặc trưng (tiêu chuẩn) được xác định theo các chỉ dẫn về khối lượng
riêng của vật liệu và kích thước hình học qui định trong các bản vẽ và tài liệu thiết kế.
Bảng 1. Tải trọng tĩnh trên 1 m2
CHIỀU DÀY
LOẠI TẢI

1.SÀN TẦNG HẦM
1.Tĩnh tải
lớp vữa
lớp gach tôn nền tạo dốc
Sàn BTCT
g ( kg/m2)
2.Hoạt tải
Hoạt tải sử dụng
p ( kg/m2)
2.SÀN VỆ SINH
1.Tĩnh tải
Gạch lát sàn
lớp vữa xi măng
lớp vữa chống thấm
Sàn BTCT
Trần thạch cao ( hệ thống đường
ống)
g ( kg/m2)


KG/M3 HOẶC
(KG/M2)

TẢI TRỌNG
TIÊU CHUẨN

(M )

(KG/M2)

1,800.00
1,800.00
2,500.00

0.025
0.040
-

45.0
54.0
135.0

200.00

1.20

240.0

2,000.00
1,800.00
1,800.00
2,500.00

0.01
0.030
0.01
-

20.0
54.0
18
-

30.00

1.000

30.0
122.0

2.Hoạt tải

~2~

`

200.00

1.200

240.0

2,000.00
1,800.00
2,500.00
1,800.00

0.01
0.025
0.015

20.0
45.0
27.0

30.00

1.000

30.0
122.0

200.00

1.200

240.0

2,000.00
1,800.00
2,500.00
1,800.00

0.01
0.025
0.015

20.0
45.0
27.0

30.00

1.000

30.0
122.0

300.00

1.200

360.0

2,000.00
1,800.00
1,800.00
2,500.00
1,800.00

0.01
0.015
0.075
0.015

20.0
27.0
135.0
27.0
209.0

300.00

1.200

360.0

2,000.00
1,800.00
2,500.00
1,800.00

0.02
0.015
0.015

36.0
27.0
27.0
90.0

300.00

1.200

360.0

p ( kg/m2)
3.SÀN PHÒNG Ở
1.Tĩnh tải
Gạch lát sàn
Sàn BTCT
Lớp vữa trát xi măng
ống)
g ( kg/m2)
2.Hoạt tải
p ( kg/m2)
4. SÀN HÀNH LAN
1.Tĩnh tải
Gạch lát sàn
Sàn BTCT
ống)
g ( kg/m2)
2.Hoạt tải
5.TẢI BẬC THANG
1.Tĩnh tải
Mặt bậc bằng granit tự nhiên
Bậc gạch
Bản thang BTCT
Vữa trát xi măng
g ( kg/m2)
2.Hoạt tải
p ( kg/m2)
6.CHIẾU NGHỈ
1.Tĩnh tải
Mặt bậc bằng granit tự nhiên
Bản thang BTCT
Vữa trát xi măng
g ( kg/m2)
2.Hoạt tải
p ( kg/m2)

~3~

`

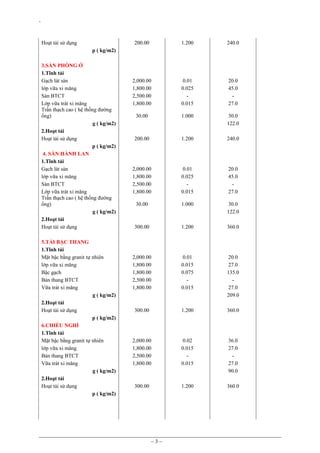

7. MÁI VÀ SÂN THUỢNG
1.Tĩnh tải
Gạch lát sàn
lớp chống thấm
Sàn BTCT
ống)
g ( kg/m2)
2a.Hoạt tải
Hoạt tải sử dụng sân thuợng
2b.Hoạt tải
Hoạt tải sử dụng mái
p ( kg/m2)

2,000.00
1,800.00
2.000.00
2,500.00
1,800.00

0.01
0.050
0.010
0.015

20.0
90.0
20.0
27.0

30.00

1.000

30.0
196.0

200.00

1.200

260.0

75.00

1.000

75.0

* Các tường ngăn và tường ngăn phòng được qui đổi trên m2 sàn: q=200 daN/m2.

4.2. Tải trọng ngang
4.4.1 Tải Trọng gió

Công trình xây dựng tại Tp Hå ChÝ Minh thuộc vùng II.A loại địa hình B .
Giá trị tiêu chuẩn thành phần tĩnh của tải trọng gió được xác định theo công
thức:
W = Wo . k. c
Trong đó:
+ Wo : áp lực gió tiêu chuẩn, Wo =83 daN/m2 ;
+ k: hệ số kể đến sự thay đổi áp lực gió theo độ cao và dạng địa hình;
+ c: hệ số khí động, c=+0.8 cho mặt đón gió, k=-0.6 cho mặt khuất gió.
- Giá trị tính toán thành phần tĩnh của tải trọng gió:
Wtt = Wo .γ
+ Với: γ = 1, 2 hệ số độ tin cậy của tải trọng gió.

c. Kết quả tính toán tải trọng gió
Công trình xây dựng Tp Hồ Chí Minh là vùng nội ô mật độ xây dựng dày đặc,
áp lực gió vùng IIA, loại địa hình B;
-

Áp lực gió tiêu chuẩn lên công trình là wo=0.83 kN/m2

Tải trọng gió W=cnkwo
Trong đó:

~4~

`

C là hệ số khí động, với mặt đón gió C=0.8, mặt hút gió C=-0.6,
mặt bên C=-0.6
K là hệ số độ cao ứng với loại địa hình B
 là hệ số độ tin cậy của tải trọng gió, =1.2 cho công trình tuổi
thọ thiết kế là 50 năm
n là hệ số vượt tải, n=1.2.

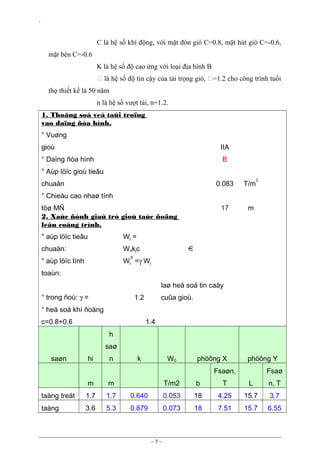

1. Thoâng soá veà taûi troïng
vaø daïng ñòa hình.
° Vuøng
gioù

IIA

° Daïng ñòa hình

B

° Aùp löïc gioù tieâu
chuaån

0.083

T/m

17

2

m

° Chieàu cao nhaø tính
töø MÑ
2. Xaùc ñònh giaù trò gioù taùc ñoäng
leân coâng trình.
° aùp löïc tieâu

Wj =

chuaån:

Wokjc

° aùp löïc tính

Wj =γ Wj

tt

toaùn:
laø heä soá tin caäy
° trong ñoù: γ =

1.2

cuûa gioù.

° heä soá khí ñoäng
c=0.8+0.6

1.4
h
saø

saøn

hi

n

k

W0

phöông X

phöông Y

Fsaøn,
m

m

taàng treät

1.7

1.7

taàng

3.6

5.3

Fsaø

T/m2

b

T

L

n, T

0.640

0.053

18

4.25

15.7

3.7

0.879

0.073

18

7.51

15.7

6.55

~5~

`

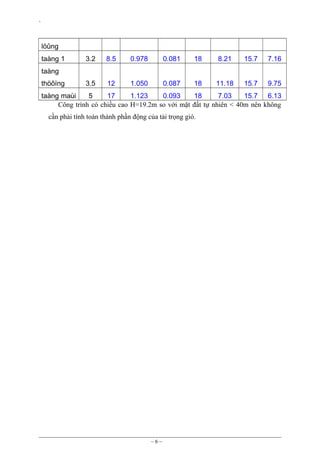

löûng
taàng 1

3.2

8.5

0.978

0.081

18

8.21

15.7

7.16

3.5

12

1.050

0.087

18

11.18

15.7

9.75

taàng
thöôïng

taàng maùi
5
17
1.123
0.093
18
7.03
15.7 6.13
Công trình có chiều cao H=19.2m so với mặt đất tự nhiên < 40m nên không
cần phải tính toán thành phần động của tải trọng gió.

~6~

`

4.4. NỘI LỰC- TỔ HỢP NỘI LỰC
- Nội lực được phân tích và tính toán bằng phần mềm ETABS cho tất cả các trường hợp tải trọng sau:
+ DEAD

: Tĩnh tải- trọng lượng bản thân kết cấu

+ HOATTAI1

: Hoạt tải sử dụng, sửa chữa

+ HOATTAI2

: Hoạt tải sử dụng, sửa chữa

+ WX : Tải trọng gió phương X
+ WY : Tải trọng gió phương Y
-

Tổ Hợp nội lực theo TTGH 1 (ULS) và THGH 2 (SLS)
LOADCASE
C1
C2
C3
C4
C5
C6
BAO

ETAB
TOHOP1
TOHOP2
TOHOP3
TOHOP4
TOHOP5
TOHOP6

loadcase ETAB
TOHOP1
TOHOP2
TOHOP3
TOHOP4
TOHOP5
TOHOP6

DEAD
1.00
1.00
1.00
1.00
1.00
1.00

HOATTAI1
1.00
0.9
0.9

HOATTAI2
1.00
0.9
0.9

EVE

~7~

WX

WY

0.9
-0.9
1
-1

0.9
-0.9
1
-1

`
4.6. MÔ HÌNH PHÂN TÍCH KẾT CẤU TRÊN ETASB

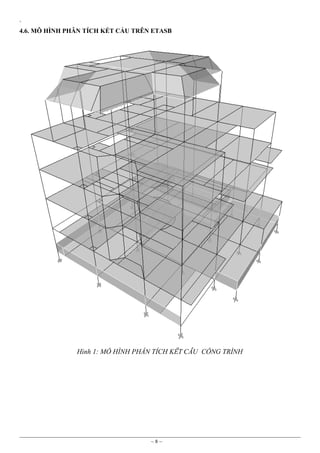

Hình 1: MÔ HÌNH PHÂN TÍCH KẾT CẤU CÔNG TRÌNH

~8~

`

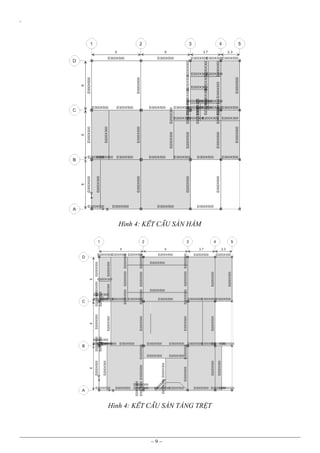

Hình 4: KẾT CẤU SÀN HẦM

Hình 4: KẾT CẤU SÀN TẦNG TRỆT

~9~

`

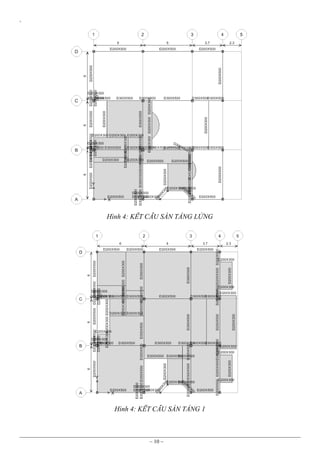

Hình 4: KẾT CẤU SÀN TẦNG LỬNG

Hình 4: KẾT CẤU SÀN TẦNG 1

~ 10 ~

`

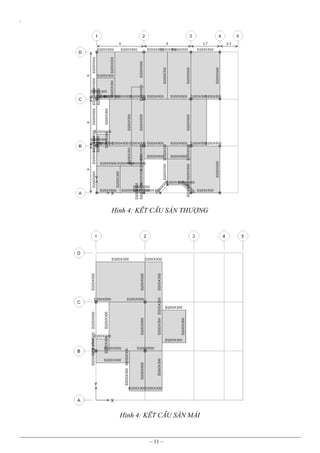

Hình 4: KẾT CẤU SÀN THƯỢNG

Hình 4: KẾT CẤU SÀN MÁI

~ 11 ~

`

TẢI TRỌNG HOÀN THIỆN SÀN TÁC DỤNG LÊN HỆ KHUNG

~ 12 ~

`

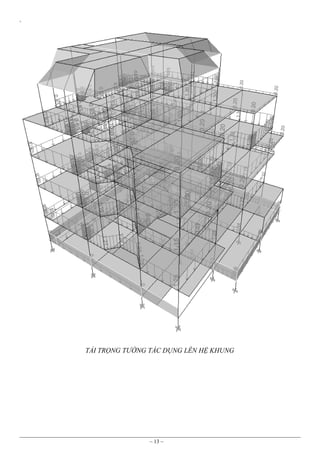

TẢI TRỌNG TƯỜNG TÁC DỤNG LÊN HỆ KHUNG

~ 13 ~

`

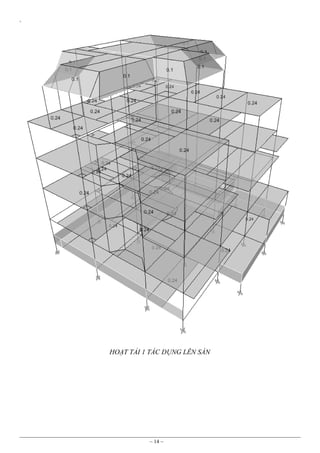

HOẠT TẢI 1 TÁC DỤNG LÊN SÀN

~ 14 ~

`

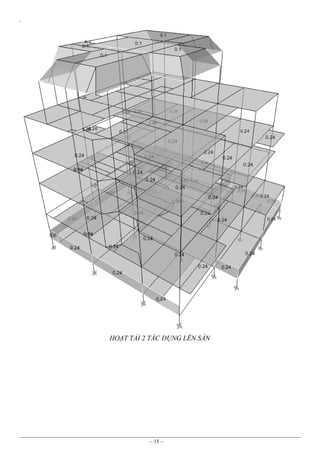

HOẠT TẢI 2 TÁC DỤNG LÊN SÀN

~ 15 ~

`

GIÓ X TÁC DỤNG LÊN HỆ KHUNG

~ 16 ~

`

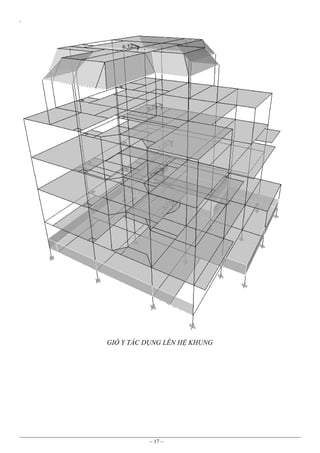

GIÓ Y TÁC DỤNG LÊN HỆ KHUNG

~ 17 ~

`

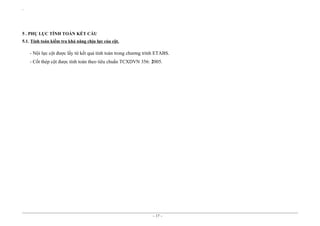

5 . PHỤ LỤC TÍNH TOÁN KẾT CẤU
5.1. Tính toán kiểm tra khả năng chịu lực của cột.

- Nội lực cột được lấy từ kết quả tính toán trong chương trình ETABS.
- Cốt thép cột được tính toán theo tiêu chuẩn TCXDVN 356: 2005.

~ 17 ~

`

BẢNG TÍNH THÉP CỘT

TRỤC 1
TRỤC 2

~ 18 ~

`

5.2. Tính toán kiểm tra khả năng chịu lực của dầm

- Nội lực dầm được lấy từ kết quả tính toán trong chương trình ETABS.
- Cốt thép vách được tính toán chi tiết trong phụ lục.

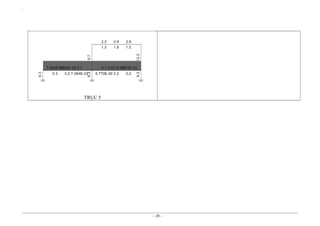

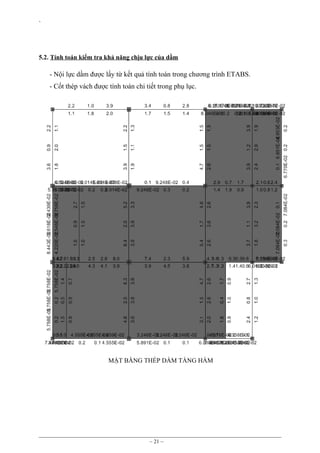

MẶT BẰNG THÉP DẦM TẦNG HẦM

~ 21 ~

`

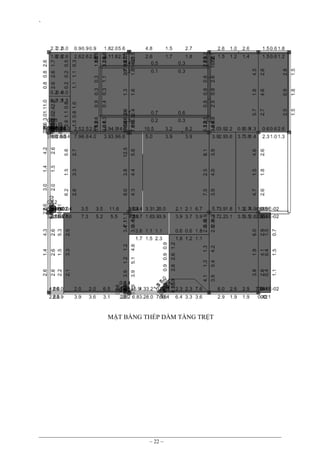

MẶT BẰNG THÉP DẦM TẦNG TRỆT

~ 22 ~

`

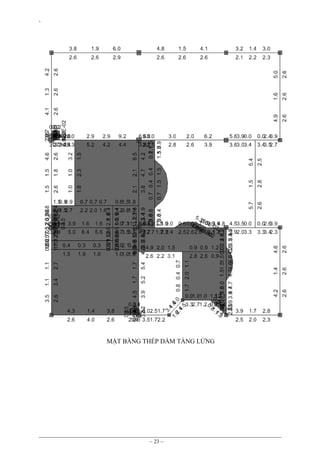

MẶT BẰNG THÉP DẦM TẦNG LỬNG

~ 23 ~

`

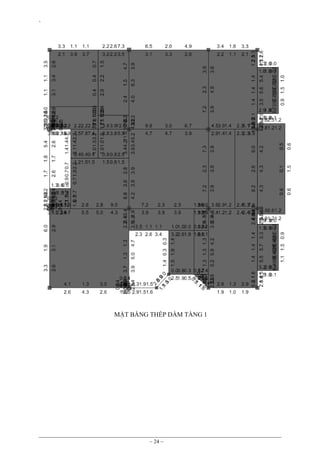

MẶT BẰNG THÉP DẦM TẦNG 1

~ 24 ~

`

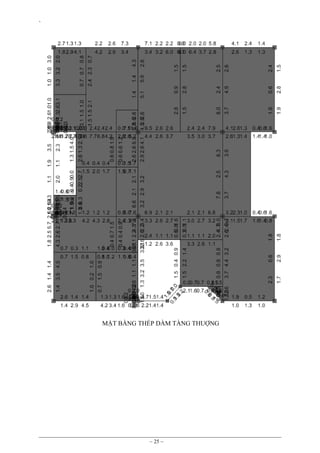

MẶT BẰNG THÉP DẦM TẦNG THUỢNG

~ 25 ~

`

MẶT BẰNG THÉP DẦM TẦNG MÁI
5.3. Tính toán kiểm tra khả năng chịu lực cầu thang:
Chọn chiều dày bản thang là 120mm, dựa vào mô hình etabs, phân tích moment của bản
thang. Kết quả tính toán thể hiện trên bản vẽ

~ 26 ~

`
5.4. Tính toán kiểm tra khả năng chịu lực dầm sàn.

-

Tiêu chuẩn thiết kế lựa chọn là BS 8110-1997;

-

Phương pháp phân tích kết cấu là phương pháp phần tử hữu hạn, tính toán

chịu tải trọng đứng: tải trọng bản thân, tĩnh tải phụ thêm, hoạt tải . Nội lực do tải trọng
gió được lấy từ sơ đồ tính Etabs. Phương pháp tính toán tường minh và là phương
pháp hiện nay các đơn vị tư vấn đang áp dụng để thiết kế kết cấu sàn nhà cao tầng ứng
lực trước căng sau có bám dính;
-

Chiều dày sàn là hs=120 m, sàn hầm hs=120 mm.

-

Bê tông kết cấu hệ sàn là f cu=B=20 MPa ≥ C20 đáp ứng yêu cầu cho kết cấu bê tông

ứng lực trước căng sau theo khuyến cáo của BS 8110-97;

a. Tính toán, kiểm tra dầm sàn tầng hầm: ô sàn lớn nhất nhịp
-

Độ võng giới hạn lớn nhất là: L/250 = 6000/250 = 24mm

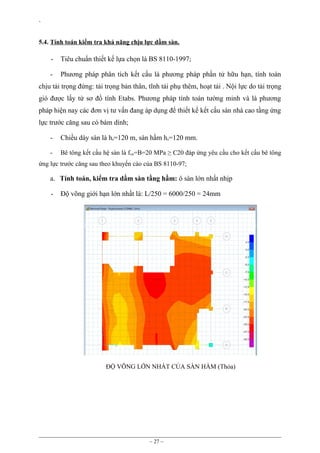

ĐỘ VÕNG LỚN NHẤT CỦA SÀN HẦM (Thỏa)

~ 27 ~

`

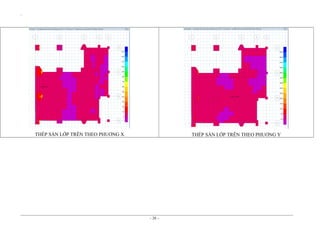

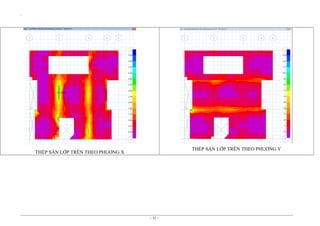

THÉP SÀN LỚP TRÊN THEO PHUƠNG X

THÉP SÀN LỚP TRÊN THEO PHUƠNG Y

~ 28 ~

`

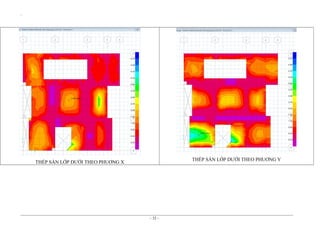

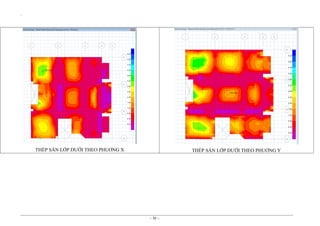

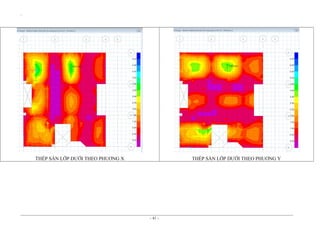

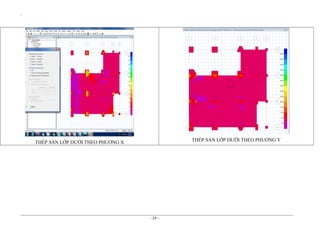

THÉP SÀN LỚP DƯỚI THEO PHUƠNG Y

THÉP SÀN LỚP DƯỚI THEO PHUƠNG X

~ 29 ~

`

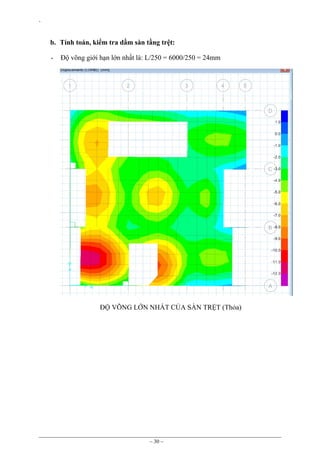

b. Tính toán, kiểm tra dầm sàn tầng trệt:
-


ĐỘ VÕNG LỚN NHẤT CỦA SÀN TRỆT (Thỏa)

~ 30 ~

`



~ 31 ~

`



~ 32 ~

`

c. Tính toán, kiểm tra dầm sàn tầng lửng:
-


ĐỘ VÕNG LỚN NHẤT CỦA SÀN LỬNG (Thỏa)

~ 33 ~

`

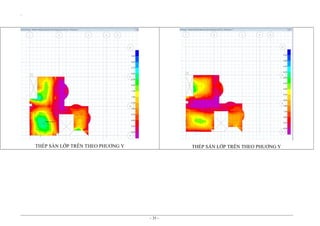

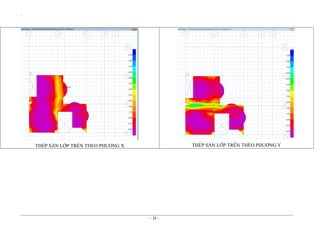

THÉP SÀN LỚP TRÊN THÉO PHUƠNG Y


~ 34 ~

`



~ 35 ~

`

d. Tính toán, kiểm tra dầm sàn tầng 2:
-

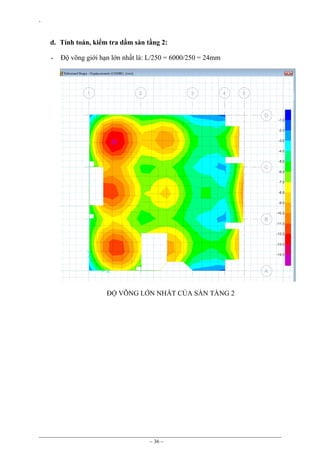

ĐỘ VÕNG LỚN NHẤT CỦA SÀN TẦNG 2

~ 36 ~

`



~ 37 ~

`



~ 38 ~

`

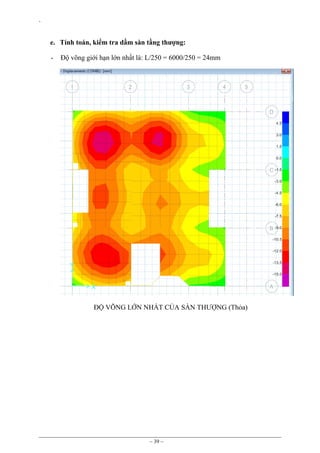

e. Tính toán, kiểm tra dầm sàn tầng thượng:
-


ĐỘ VÕNG LỚN NHẤT CỦA SÀN THƯỢNG (Thỏa)

~ 39 ~

`

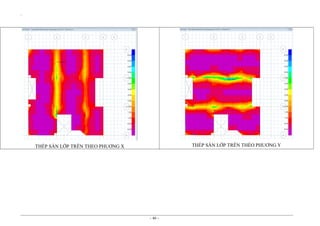

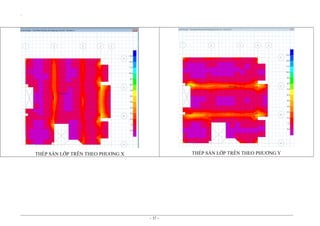

THÉP SÀN LỚP TRÊN THÉO PHUƠNG Y


~ 40 ~

`



~ 41 ~

`

5.5. Tính toán kiểm tra khả năng chịu lực móng

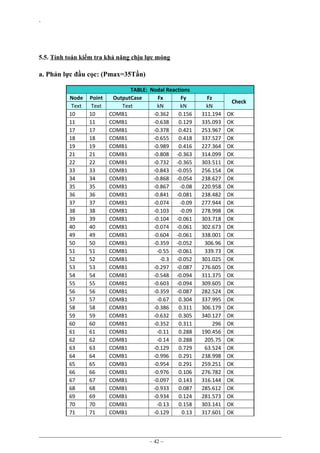

a. Phản lực đầu cọc: (Pmax=35Tấn)
Node
Text
10
11
17
18
19
21
22
33
34
35
36
37
38
39
40
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71

Point
Text
10
11
17
18
19
21
22
33
34
35
36
37
38
39
40
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71

TABLE: Nodal Reactions
OutputCase
Fx
Fy
Text
kN
kN
COMB1
-0.362
0.156
COMB1
-0.638
0.129
COMB1
-0.378
0.421
COMB1
-0.655
0.418
COMB1
-0.989
0.416
COMB1
-0.808 -0.363
COMB1
-0.732 -0.365
COMB1
-0.843 -0.055
COMB1
-0.868 -0.054
COMB1
-0.867
-0.08
COMB1
-0.841 -0.081
COMB1
-0.074
-0.09
COMB1
-0.103
-0.09
COMB1
-0.104 -0.061
COMB1
-0.074 -0.061
COMB1
-0.604 -0.061
COMB1
-0.359 -0.052
COMB1
-0.55 -0.061
COMB1
-0.3 -0.052
COMB1
-0.297 -0.087
COMB1
-0.548 -0.094
COMB1
-0.603 -0.094
COMB1
-0.359 -0.087
COMB1
-0.67
0.304
COMB1
-0.386
0.311
COMB1
-0.632
0.305
COMB1
-0.352
0.311
COMB1
-0.11
0.288
COMB1
-0.14
0.288
COMB1
-0.129
0.729
COMB1
-0.996
0.291
COMB1
-0.954
0.291
COMB1
-0.976
0.106
COMB1
-0.097
0.143
COMB1
-0.933
0.087
COMB1
-0.934
0.124
COMB1
-0.13
0.158
COMB1
-0.129
0.13

~ 42 ~

Fz
kN
311.194
335.093
253.967
337.527
227.364
314.099
303.511
256.154
238.627
220.958
238.482
277.944
278.998
303.718
302.673
338.001
306.96
339.73
301.025
276.605
311.375
309.605
282.524
337.995
306.179
340.127
296
190.456
205.75
63.524
238.998
259.251
276.782
316.144
285.612
281.573
303.141
317.601

Check
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK

`

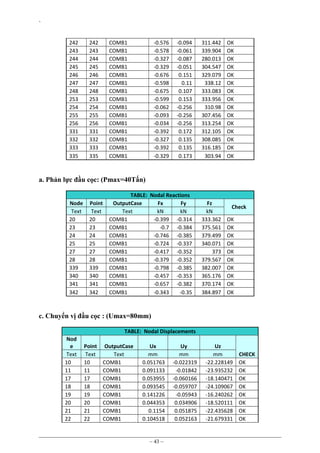

242
243
244
245
246
247
248
253
254
255
256
331
332
333
335

242
243
244
245
246
247
248
253
254
255
256
331
332
333
335

COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1

-0.576
-0.578
-0.327
-0.329
-0.676
-0.598
-0.675
-0.599
-0.062
-0.093
-0.034
-0.392
-0.327
-0.392
-0.329

-0.094
-0.061
-0.087
-0.051
0.151
0.11
0.107
0.153
-0.256
-0.256
-0.256
0.172
0.135
0.135
0.173

311.442
339.904
280.013
304.547
329.079
338.12
333.083
333.956
310.98
307.456
313.254
312.105
308.085
316.185
303.94

TABLE: Nodal Reactions
OutputCase
Fx
Fy
Text
kN
kN
COMB1
-0.399 -0.314
COMB1
-0.7 -0.384
COMB1
-0.746 -0.385
COMB1
-0.724 -0.337
COMB1
-0.417 -0.352
COMB1
-0.379 -0.352
COMB1
-0.798 -0.385
COMB1
-0.457 -0.353
COMB1
-0.657 -0.382
COMB1
-0.343
-0.35

Fz
kN
333.362
375.561
379.499
340.071
373
379.567
382.007
365.176
370.174
384.897

OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK

a. Phản lực đầu cọc: (Pmax=40Tấn)
Node
Text
20
23
24
25
27
28
339
340
341
342

Point
Text
20
23
24
25
27
28
339
340
341
342

Check
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK

c. Chuyển vị đầu cọc : (Umax=80mm)
TABLE: Nodal Displacements
Nod
e
Text
10
11
17
18
19
20
21
22

Point
Text
10
11
17
18
19
20
21
22

OutputCase
Text
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1

Ux
mm
0.051763
0.091133
0.053955
0.093545
0.141226
0.044353
0.1154
0.104518

~ 43 ~

Uy
mm
-0.022319
-0.01842
-0.060166
-0.059707
-0.05943
0.034906
0.051875
0.052163

Uz
mm
-22.228149
-23.935232
-18.140471
-24.109067
-16.240262
-18.520111
-22.435628
-21.679331

CHECK
OK
OK
OK
OK
OK
OK
OK
OK

`
23
24
25
27
28
33
34
35
36
37
38
39
40
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
242
243
244
245
246
247
248
253
254
255
256

23
24
25
27
28
33
34
35
36
37
38
39
40
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
242
243
244
245
246
247
248
253
254
255
256

COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1

0.077797
0.08294
0.080464
0.046282
0.042062
0.120378
0.124055
0.123857
0.120171
0.010593
0.014691
0.014883
0.010633
0.086225
0.05133
0.078527
0.042792
0.042491
0.078332
0.086188
0.051222
0.09569
0.055197
0.090329
0.050298
0.015724
0.01993
0.018468
0.142301
0.136278
0.139367
0.013852
0.133314
0.133472
0.018591
0.018398
0.082274
0.082509
0.046743
0.046975
0.096538
0.085464
0.096401
0.085625
0.008904
0.013287
0.004843

~ 44 ~

0.042629
0.042737
0.037392
0.039101
0.039076
0.007846
0.00773
0.011393
0.011554
0.012834
0.012801
0.008675
0.008733
0.008704
0.007359
0.008699
0.007415
0.012367
0.013397
0.013372
0.01245
-0.043432
-0.044482
-0.043526
-0.044373
-0.041084
-0.041138
-0.104197
-0.041524
-0.041557
-0.015129
-0.020464
-0.012416
-0.017741
-0.022577
-0.018566
0.013383
0.008711
0.012388
0.00735
-0.021503
-0.015677
-0.015317
-0.021832
0.036559
0.036523
0.036557

-20.864494
-21.0833
-18.892858
-20.722216
-21.087069
-18.29672
-17.044806
-15.782721
-17.034407
-19.85315
-19.928409
-21.694137
-21.619506
-24.142922
-21.925698
-24.266434
-21.501786
-19.757497
-22.24108
-22.114642
-20.180316
-24.142497
-21.869922
-24.294781
-21.142869
-13.60397
-14.696444
-4.537443
-17.071252
-18.517958
-19.770146
-22.58173
-20.400856
-20.112356
-21.652925
-22.685795
-22.245825
-24.278841
-20.000894
-21.75335
-23.505636
-24.1514
-23.79163
-23.853976
-22.21286
-21.961124
-22.375317

OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK

`
331
332
333
335
339
340
341
342

331
332
333
335
339
340
341
342

COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1
COMB1

0.056055
0.046785
0.056019
0.046996
0.08867
0.050812
0.073027
0.038092

-0.024628
-0.019319
-0.019345
-0.024739
0.042825
0.039241
0.042483
0.03893

-22.293219
-22.006066
-22.584675
-21.709981
-21.222615
-20.287529
-20.565209
-21.383193

c. Thép móng:

THÉP MÓNG LỚP TRÊN PHUƠNG X

~ 45 ~

OK
OK
OK
OK
OK
OK
OK
OK

`

THÉP MÓNG LỚP DUỚI PHƯONG X

THÉP MÓNG LỚP TRÊN PHUƠNG Y

~ 46 ~

`

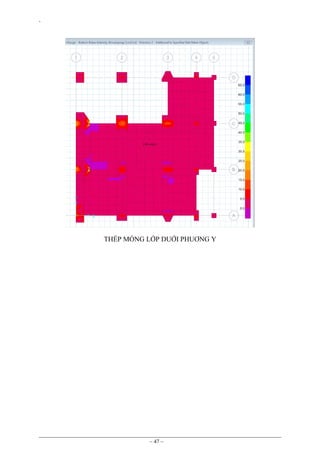

THÉP MÓNG LỚP DUỚI PHUƠNG Y

~ 47 ~

210213 thuyet minh

More Related Content

What's hot

Viewers also liked

Similar to 210213 thuyet minh

210213 thuyet minh
