日本化学会第103春季年会（2023）におけるトヨタ自動車株式会社 山﨑久嗣様の発表資料です。 発表タイトル：機械学習によるハイスループット 第一原理計算の代替の可能性 https://matlantis.com/ja/

1. 機械学習によるハイスループット
第一原理計算の代替の可能性
1/36
2023.3.23 日本化学会 第103回春季年会
K401-2pm-04 15:00-15:30
「マテリアルズ・インフォマティクスの新潮流とその実践的」
トヨタ自動車 先端材料技術部 山﨑 久嗣
Hisatsugu Yamasaki

2. 材料発見の時定数のミスマッチ 2/36
ビジネス競争と環境対応により、材料開発は短い期間での解決を要求される
Joule 2,8,1410-1420,(2018)

3. 例：全固体電池というブレークスルー 3/36
安全性と大容量化により、走行距離を延ばせる可能性

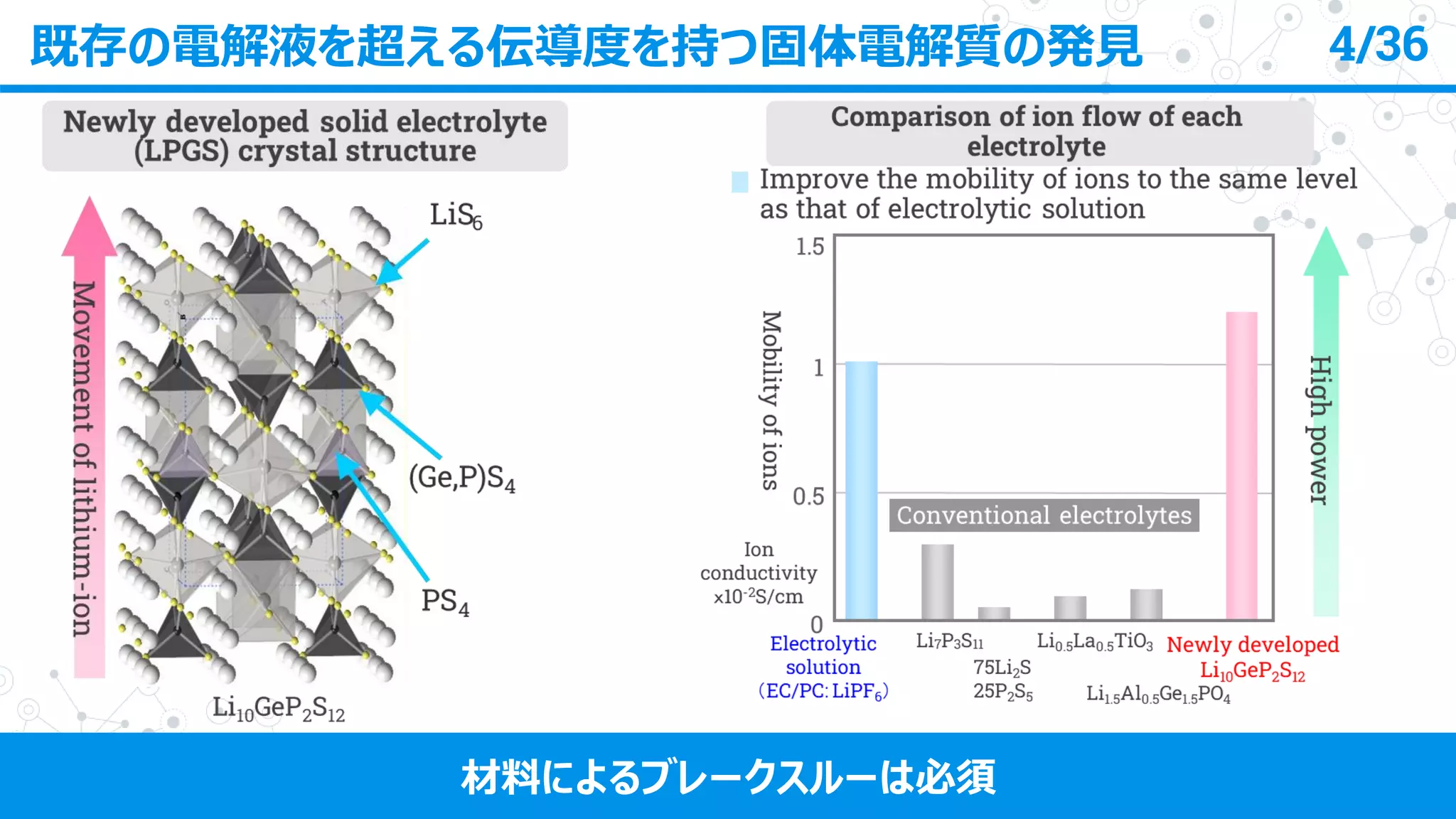

4. 既存の電解液を超える伝導度を持つ固体電解質の発見 4/36
材料によるブレークスルーは必須

5. 材料探索の戦略 5/36
材料探索は難しい
精度
汎用性
★研究開発ターゲットにフォーカスして
徹底的に高精度に予測ができるようにする
★広範囲に未知材・仮想材をターゲットにブレークスルーを狙う
材料探索のターゲットとなるが学習データが活用できない
材料探索ターゲット

6. Matlantisとは？ 6/36
PFCC:Preferred Computational Chemistory, JV:Joint Venture
ENEOSとPFNのJVでPFCCが提供する原子レベルシミュレータ・クラウドサービス

7. Matlantisの位置づけ 7/36
第一原理計算並みの精度が出て、サイズの大きいものまで扱える

8. 第一原理計算 古典力場 機械学習力場
モデル規模
原理
特徴
機械学習ポテンシャルとは？
i
ri2
ri3
原子
ri1
量子化学理論で電子分布を予測し、
原子間力を決定
原子核
電子e-
+ +
~1000原子
・精度が最高
・計算コスト大
~100万原子
𝐹 = 𝒌(𝑟 − 𝒓𝟎)2
𝒌：バネ定数
𝒓𝟎：基準原子間距離
第一原理計算でﾃﾞｰﾀﾍﾞｰｽ構築
機械学習で原子間力を決定
・精度そこそこだが
化学反応扱えない
・計算コスト小
推定: 数万原子
・精度: 第一原理計
算に匹敵する可能性
・化学反応扱える
・計算コスト中
第一原理計算でﾊﾟﾗﾒｰﾀ決め
古典ﾓﾃﾞﾙで原子間力を決定
原子座標から
原子間力
を予測
原子
8/36

9. Matlantisとは？ 9/36
材料探索の探索期間を大幅に短縮する方法の一つが計算による探索
手法 精度 時間 探索範囲 スケール
第一原理計算 高 長い 汎用性あり 小
古典MD 低 短い 汎用性なし 大
NNMD 高 短い 汎用性なし 大
Matlantis 高 短い 汎用性あり 中

10. Matlantisの中身とは？ 10/36

11. ビッグデータ第一原理計算結果→独自のポテンシャル構築 11/36
＊推定～千万の第一原理計算結果をトレーニングして機械学習ポテンシャル作成

12. 従来の材料提案フロー 12/36
各プロセスで第一原理を用いた計算があり、材料提案まで期間が長い
構造生成
USPEX
(VASP)
構造評価
VASP
特性評価
VASP-MD
BVS

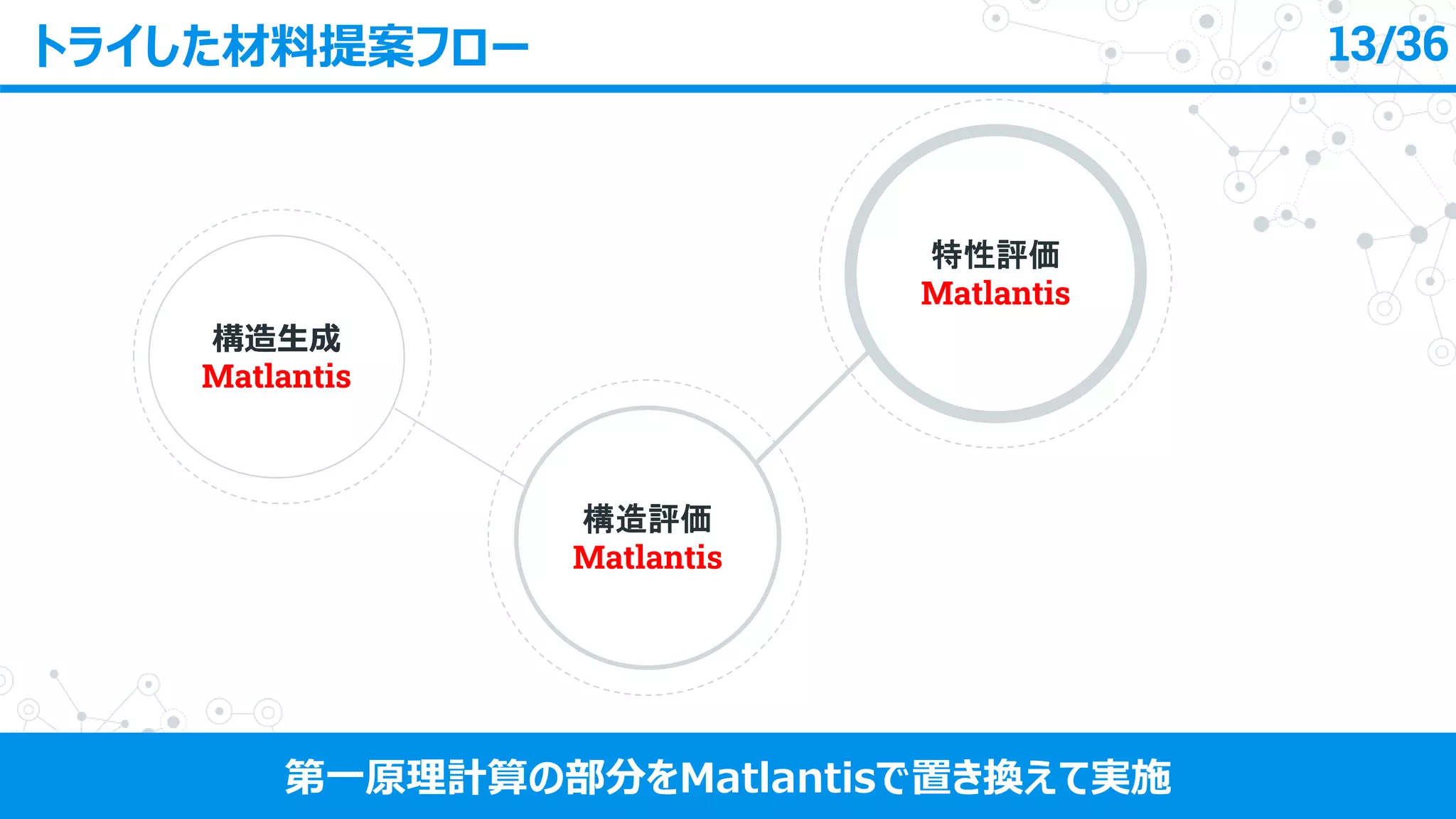

13. トライした材料提案フロー 13/36
第一原理計算の部分をMatlantisで置き換えて実施
構造生成
Matlantis
構造評価
Matlantis
特性評価
Matlantis

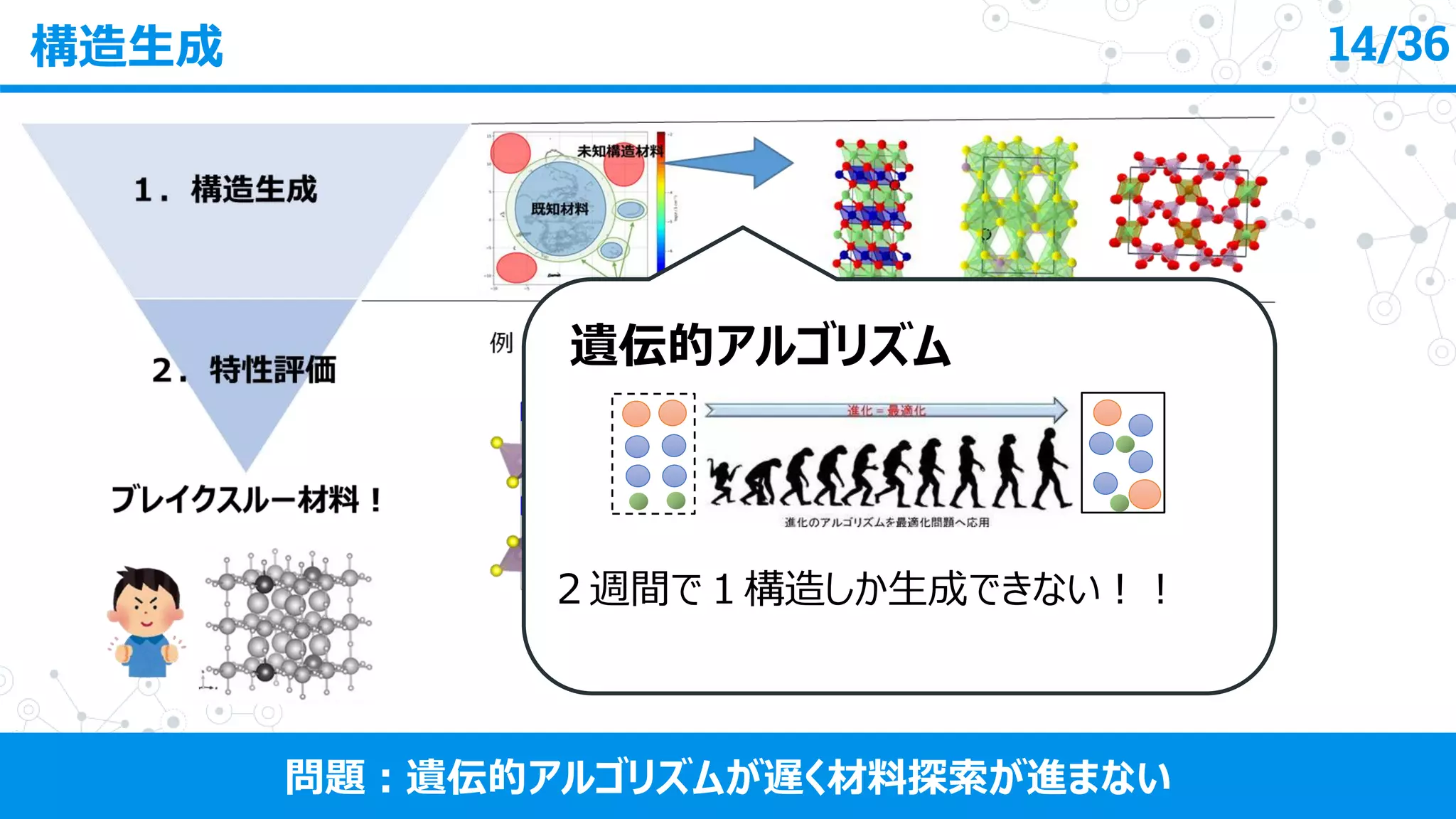

14. 構造生成 14/36
問題：遺伝的アルゴリズムが遅く材料探索が進まない
遺伝的アルゴリズム
豊田中研 大場様資料より
２週間で１構造しか生成できない！！

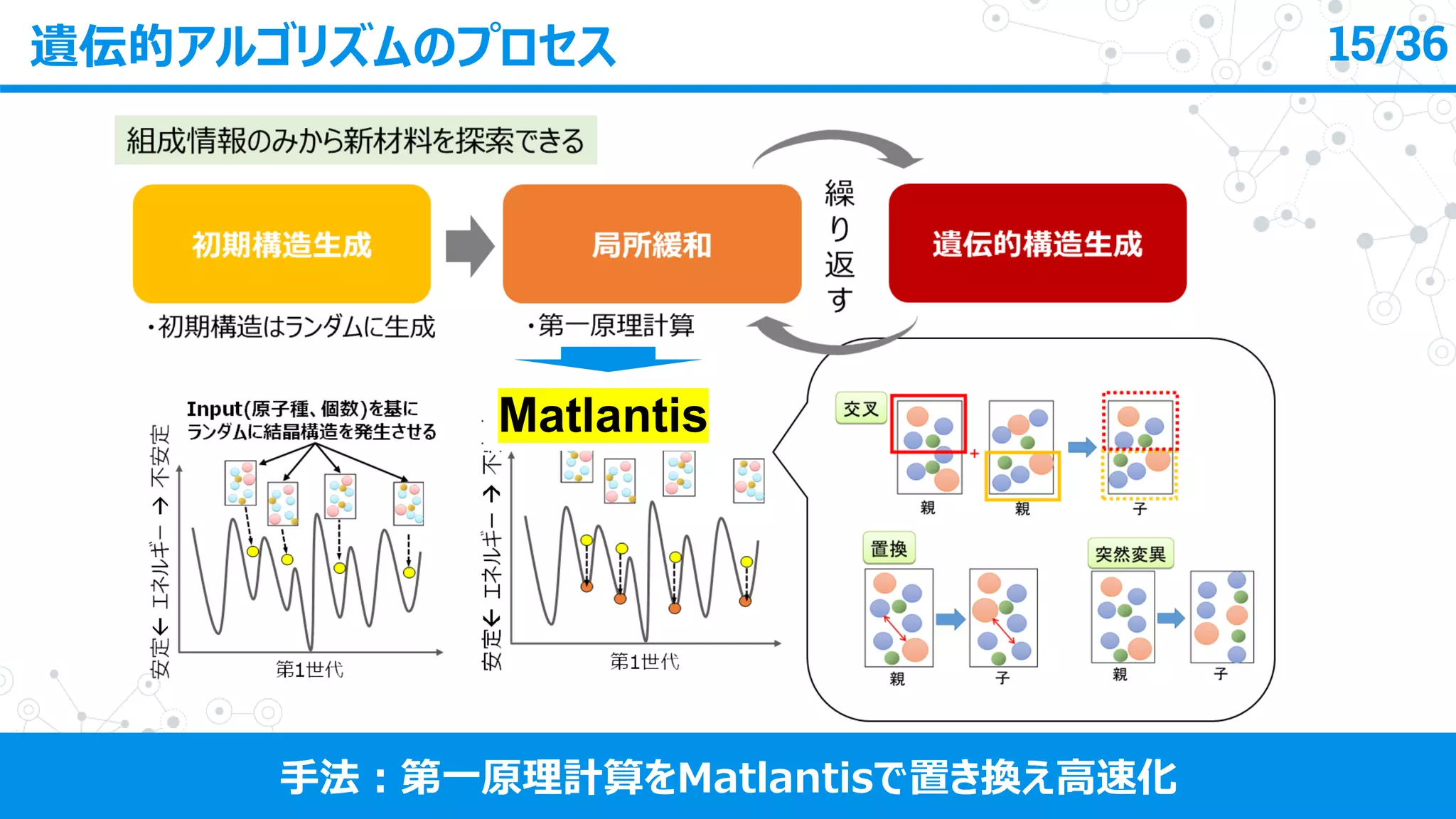

15. 遺伝的アルゴリズムのプロセス 15/36
手法：第一原理計算をMatlantisで置き換え高速化
Matlantis

16. Matlantisによる高速化 16/36
結果：Matlantisを用いた高速化(2週間→１日)に成功！
既知（層状）構造を発見できた！！
・第一原理計算をMatlantisに置き換えて高速化
・組成情報（LiCoO2）だけから既知（層状）構造を見つけられるか？
LiCoO2
本手法で生成した材料
Li5AlCl8 Li7CaCl9
新材料候補を生成！

17. Li-Zn-O-X 新規350組成/約18,000計算 17/36
新しい組成を計算するよりも分解エネルギーの計算が圧倒的に多い
And (Li, Zn, O) –X (exclusive no)
➔ 58 compounds
H 32 3
Li 336 58
B 16 3
C 4 2
O 1390 58
Na 2 1
Si 4 1
P 94 13
S 12 2
K 6 2
Ti 48 4
V 3 1
Cr 6 2
Mn 12 1
Fe 134 11
Zn 228 58
Ge 34 5
As 10 2
Rb 10 2
Nb 70 8
Mo 8 1
Sn 18 1
Sb 1 1
➔ 50 compounds
➔ 65spin config
母構造
Li 306 50
B 16 3
C 4 2
O 1220 50
Si 4 1
P 70 9
S 12 2
Ti 48 4
V 3 1
Cr 6 2
Mn 12 1
Fe 134 11
Zn 192 50
Ge 34 5
As 6 1
Nb 70 8
Sn 18 1
Sb 1 1
ドーパント
Al3+ @ Zn2+
Ga3+ @ Zn2+
In3+ @ Zn2+
Sc3+ @ Zn2+
Y3+ @ Zn2+
Ti4+ @ Zn2+
Nb5+ @ Zn2+
計2058
構造候補
（注：超構造）
49 x 7 x 6 = 2058
置換体作成 （相安定性評価）
乱数による固溶置換
新組成350程度
計49安定
構造候補
Or, Exclusive
(Li, B, C, O, Si, P, S, Ti, V, Cr, Mn,
Fe, Zn, Ge, As, Nb, Sn, Sb, dopants)
計9721安定構造候補 9721
spin配置を考慮して 15076件
相安定性評価のための計算

18. 生成構造の安定性評価（構造評価） 18/36
分解生成物と分解エネルギーを評価する必要あり→第一原理計算
組成x1
エネルギー
E
凸包 全てのサンプルについて評価する必要がある
分解エネルギー
分解生成物
μ1
0 1
μ2
qhull
異常点対応

19. 分解生成物の評価 19/36
分解生成化合物のエネルギー計算が必要
Li7La3Zr2O12 7/2 Li2O + 3/2 La2O3 + 2 ZrO2
7/2 Li2O + La2Zr2O7 + 1/2 La2O3
2 Li2ZrO3 + 3/2 La2O3 + 3/2 Li2O
Li, Zr, La, O を含む化合物で組合せ→無数
・・・・

20. 生成した構造の安定評価結果 20/36
すべて第一原理計算を行っていたので、律速となっていた
分解エネルギー
0 eV 2539サンプル
0.1 eV以下 10,100サンプル
全計算 18,000計算

21. 精度検証 21/36
全エネルギーの比較で第一原理計算と高精度で相関して使えそう！

22. スピード 22/36
本社スパコンの約70倍のスピード→年間1000万構造の計算が可能

23. データベース構築 23/36
手法：Matlantisを活用し、10年蓄積10万構造の結果を7日で再現
■Materials Project
のVASPデータ
■Matlantisの結果
不安定性=+0.1eV(赤)

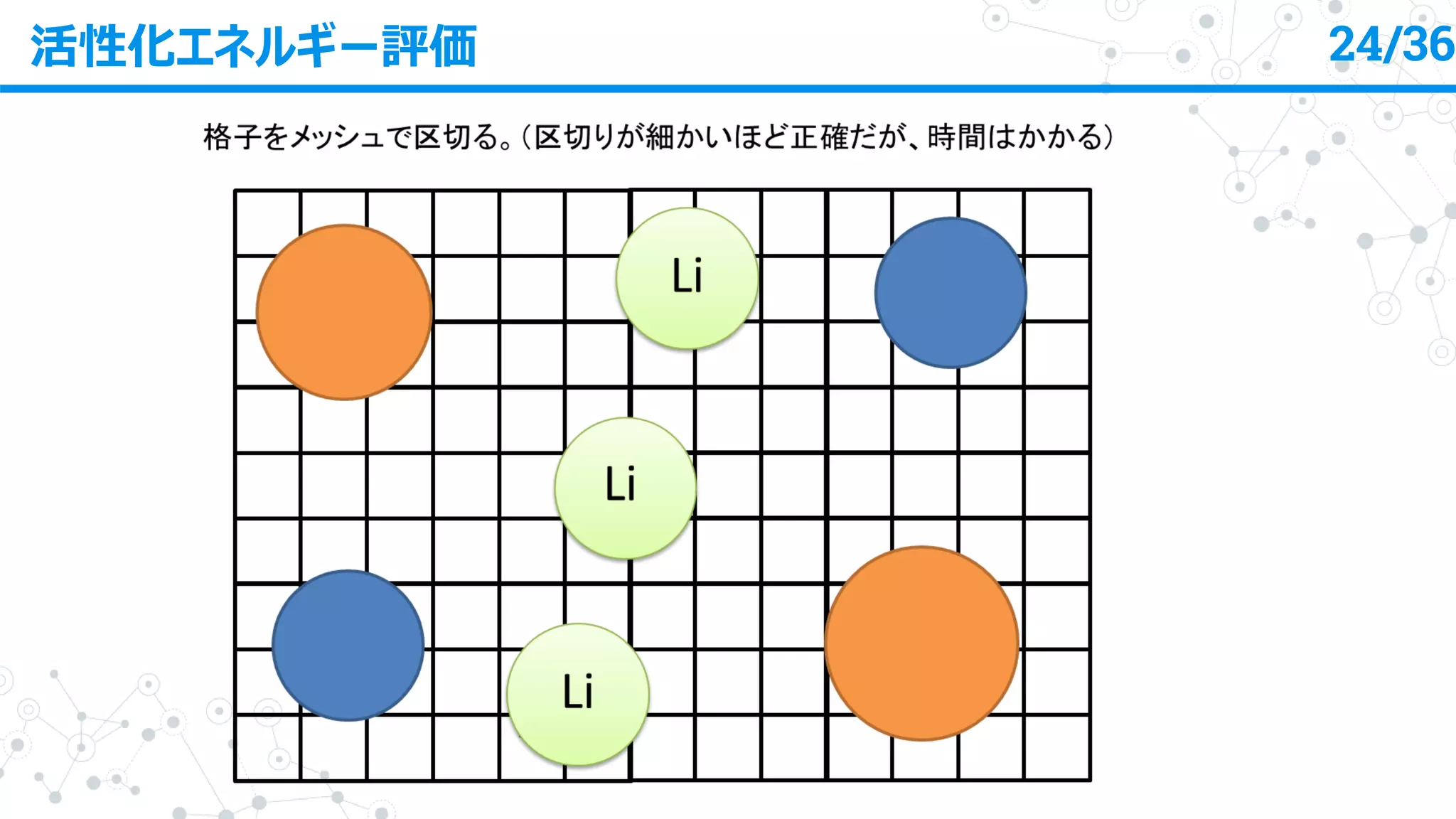

24. 活性化エネルギー評価 24/36

25. 活性化エネルギー評価 25/36

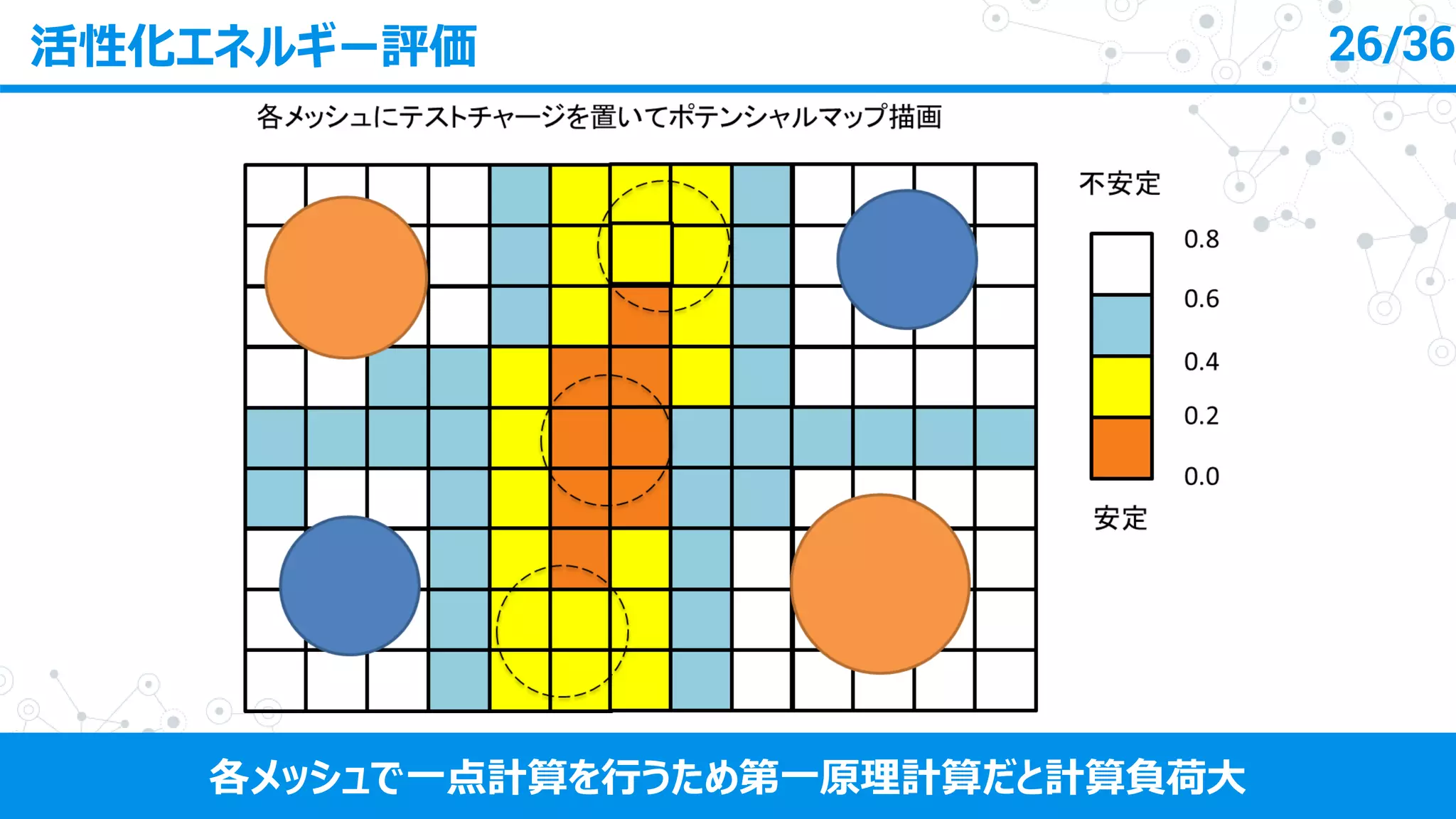

26. 活性化エネルギー評価 26/36
各メッシュで一点計算を行うため第一原理計算だと計算負荷大

27. 活性化エネルギー評価 27/36
y = x
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0 0.5 1 1.5 2
BVS結果(eV)
Matlantis結果(eV)
活性化エネルギーの比較
BVS力場と比較するとMatlantisの結果の方が障壁エネルギーが高い傾向

28. 結果 28/36
構造生成 構造評価 MD拡散解析 活性化障壁
精度 →DFT同等 →DFT同等 →DFT同等 ↑BVSより精度
向上？
計算負荷 ↓大幅ダウン ↓大幅ダウン ↓大幅ダウン ↑BVSより少しア
ップ
時間 12か月→1か月 12か月→1か月 1か月→7日間 5分→8分
VASP計算、BVS計算をMatlantisに変更した場合の結果
第一原理計算の代替手法を用いて探索期間は1年から→２か月大幅削減

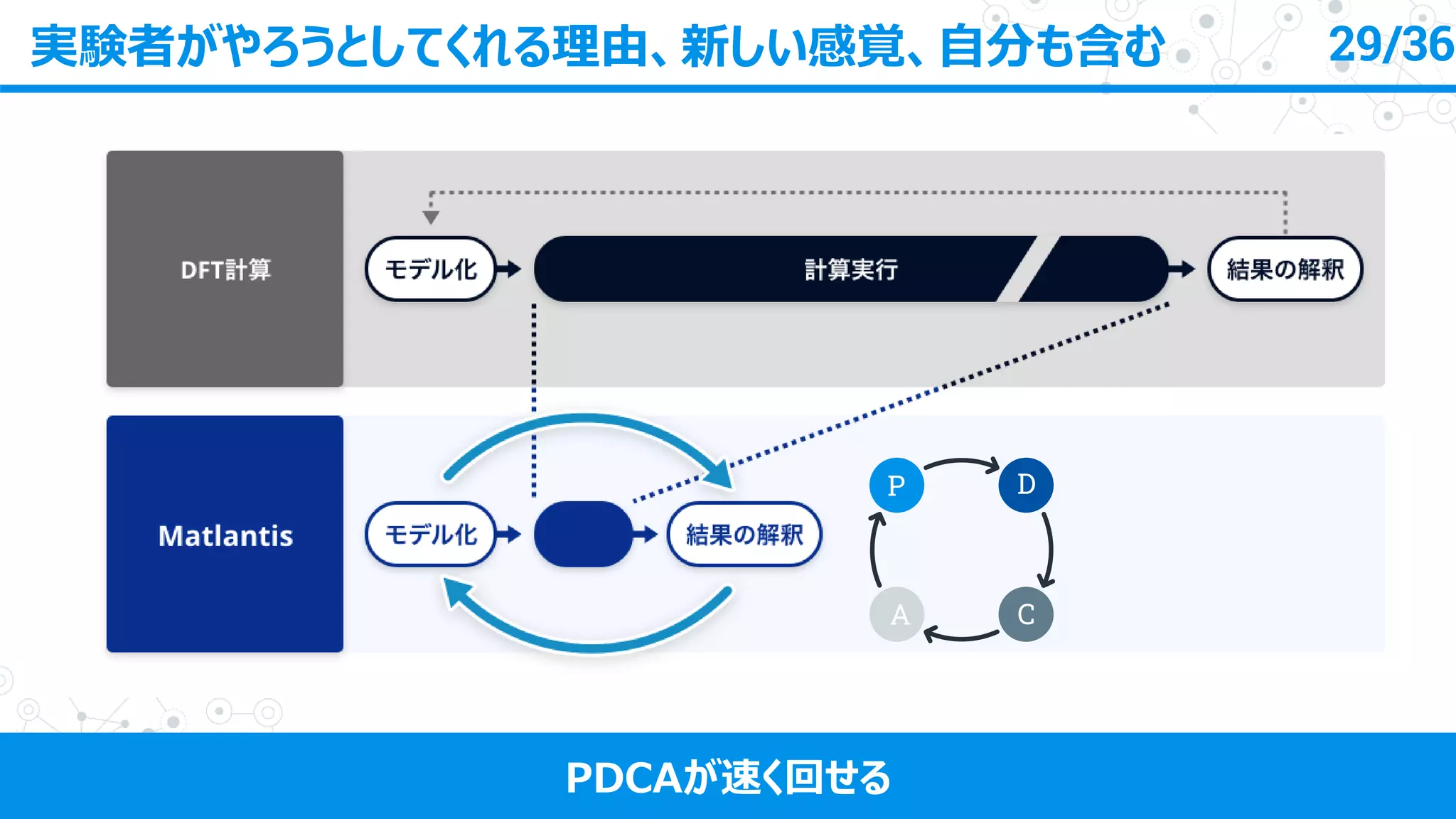

29. 実験者がやろうとしてくれる理由、新しい感覚、自分も含む 29/36
PDCAが速く回せる
P D
C
A

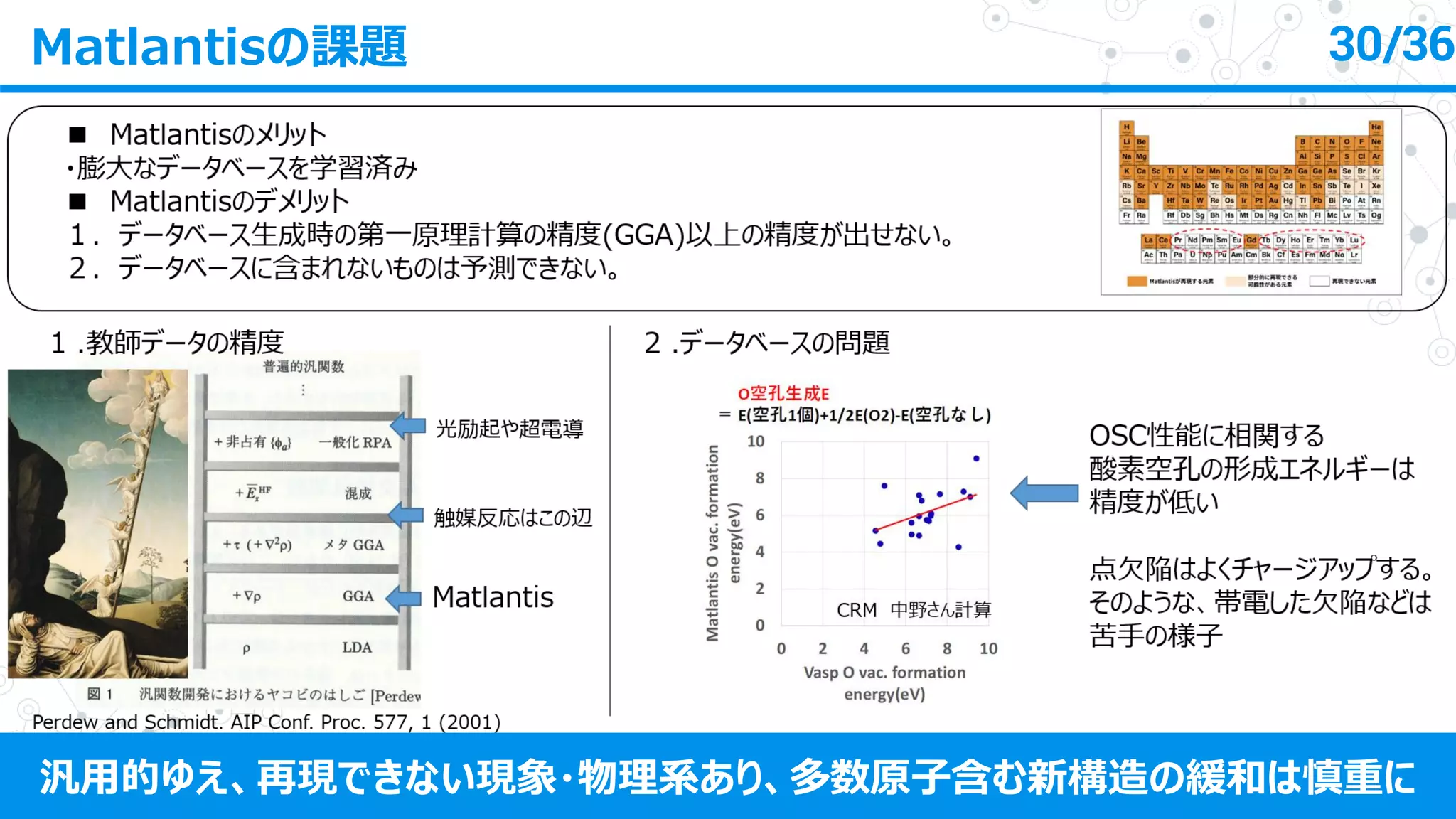

30. Matlantisの課題 30/36
汎用的ゆえ、再現できない現象・物理系あり、多数原子含む新構造の緩和は慎重に

31. Matlantisの課題と使い分け 31/36
MatlantisはPBE程度のDBを学習しているため、高精度な電子状態の計算はできない
触媒(表面) 電池(拡散) 磁石(磁性) 半導体(バンドギャップ)
Matlantis 〇 〇 △ △
古典MD △ △ × ×
第一原理(VASP) 〇 〇(計算負荷大） △ △(計算負荷大）
第一原理(CPA-KKR) 〇 × 〇 〇
*半導体(ハイブリッド汎関数など),磁性体(全電子法など）の物性は電子状態の計算が必要
*構造計算→合成可能性については、Matlantisでの計算も可能

32. 32
ベンチマーク 32/36
Formation
Energy(eV/atom)
Band Gap(eV) Bulk Moduli Shear Moduli Activation
Energy(eV)
CGCNN 0.031 0.292 0.047 0.099 0.392(LiCuOX our
941 structures)
CGCNN+3
(our unpublished results
with PFN) ‘19
0.038 0.361 0.164 0.284 0.143(COD data,
12,000 structures)
SchNet 0.033 0.345 0.066 0.099
MEGNET 0.030 0.307 0.060 0.099
GATGNN 0.033 0.280 0.045 0.075
ALIGNN 0.022 0.218 0.051 0.078
M3GNET 0.035(newer MP) 0.183(newer
MP)
0.058(newer
MP)
0.086(newer
MP)
Matlantis 0.0075(COD data
610,000)
- - - -
Matformer 0.021 0.211 0.043 0.073
Test MAE on Materials Project dataset
-2018.6.1 dataset, which contains 69239 crystals
*arXiv:2209.11807v1 [cs.LG] 23 Sep 2022

33. 33
ベンチマーク 33/36
バルク単体であれば同等の事が出来るが、界面・表面などになるとMatlantisの精度高

34. 34
ベンチマーク 34/36
バルク単体以外のアモルファス・表面・界面などのトレーニングデータが必要

35. まとめ 35/36
• 社内外のデータベースを統一集約！~100万件
社外のサイトにアクセスすることなく解析が可能になった
• 通常の第一原理計算では扱えないものが計算可能に！
大規模なモデルが扱え、材料探索、最適化が可能になった
• 材料提案までの期間が短縮された！コンサルで短期化！
計算時間の大幅短縮によりPDCAが早く回せた

36. 実験者が使いやすい理由 36/36
◎ チュートリアルが充実している
◎ 初学者でも馴染みがあるJupyter(python)環境ですべてが完結
◎ 研究の様々なニーズにマッチしていける→拡張性が高い
◎ ユーザーで相談会実施(隔週),PFCCさんと相談会(隔週）

37. 謝辞 37/36
◎ 材料探索：名古屋工業大学 中山研究室
◎ MD計算の評価：滋賀大 高柳准教授
◎ 相図の評価：先端材料技術部 菊池 夏希
◎ 構造生成・BVS評価の代替：先端材料技術部 中野 高毅
◎ PFCCさんのコンサル：PFCC 浅野さん他
