ビッグデータ・クラウドプロジェクトでは、オンプレミス内やオンプレミスとSoftLayerを初めとするAWS/Azureなどのクラウド間でのデータ連携が必須となります。本セッションでは、SoftLayer上でのデータ連携に関するキーテクノロジー=データレプリケーションテクノロジーについて解説するとともにオンプレミス-SoftLayer間でのデータ連携をライブデモでご紹介させていただきます。

1. ビックデータ/クラウドデータ連携自由自在
〜オンプレミスからSoftLayerへ！
AWSからSoftLayerへ！〜
プロダクトコンサルティング事業部
森田 俊哉

2. データベースもクラウドへ…？
Private Cloud
Public Cloud
Hybrid Cloud

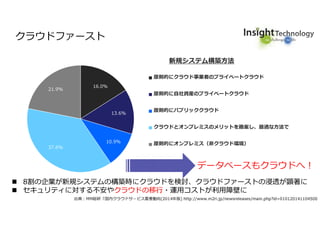

3. クラウドファースト
Copyright @2015 Insight Technology, Inc. All Right Reserved
8割の企業が新規システムの構築時にクラウドを検討、クラウドファーストの浸透が顕著に
セキュリティに対する不安やクラウドの移⾏・運⽤コストが利⽤障壁に
出典：MM総研「国内クラウドサービス需要動向(2014年版) http://www.m2ri.jp/newsreleases/main.php?id=010120141104500
0
5,000
10,000
15,000
20,000
2013年度 2014年度 2015年度 2016年度 2017年度 2018年度
国内クラウドサービス市場規模 実績・予測
プライベートクラウド(ホステッド/オンプレミス/コミュニティ)
パブリッククラウド(SaaS/IaaS/PaaS)16.0%
13.6%
10.9%
37.6%
21.9%
新規システム構築方法
原則的にクラウド事業者のプライベートクラウド
原則的に自社資産のプライベートクラウド
原則的にパブリッククラウド
クラウドとオンプレミスのメリットを勘案し、最適な方法で
原則的にオンプレミス（非クラウド環境）
データベースもクラウドへ！
8割の企業が新規システムの構築時にクラウドを検討、クラウドファーストの浸透が顕著に
セキュリティに対する不安やクラウドの移⾏・運⽤コストが利⽤障壁に

4. データベース基盤におけるクラウド活用
9
リモートバックアップ
の配置先に活用
基幹系・業務系システム
として活用
オンプレミス環境の
災害環境として活用
開発環境
検証環境
テスト環境
として活用情報系(BI/DWH)
として活用
Private Cloud Public CloudHybrid Cloud
データベースに対するクラウド活用についても、IBM/Amazon/MSによる積極的な
データベースサービス展開もあり下記のような用途でのクラウド活⽤事例が増加中

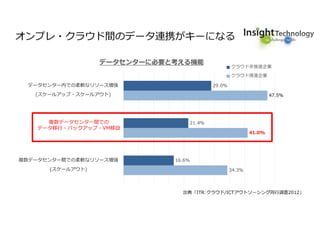

5. オンプレ・クラウド間のデータ連携がキーになる
Copyright @2015 Insight Technology, Inc. All Right Reserved
34.3%
41.0%
47.5%
16.6%
21.4%
29.0%
複数データセンター間での柔軟なリソース増強
(スケールアウト)
複数データセンター間での
データ移⾏・バックアップ・VM移設
データセンター内での柔軟なリソース増強
(スケールアップ・スケールアウト)
データセンターに必要と考える機能
クラウド非推進企業
クラウド推進企業
出典「ITR:クラウド/ICTアウトソーシング同⾏調査2012」
複数データセンター間での
データ移⾏・バックアップ・VM移設

6. オンプレ←→クラウド←→クラウド
データ連携…?

7. Copyright @2015 Insight Technology, Inc. All Right Reserved

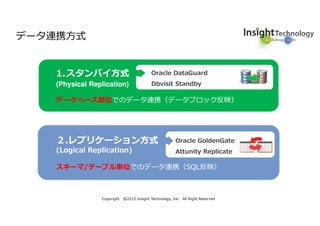

1.スタンバイ方式
(Physical Replication)
データベース単位でのデータ連携（データブロック反映）
２.レプリケーション方式
(Logical Replication)
スキーマ/テーブル単位でのデータ連携（SQL反映）
Oracle DataGuard
Dbvisit Standby
01. Description of the contents
データ連携方式
Oracle GoldenGate
Attunity Replicate

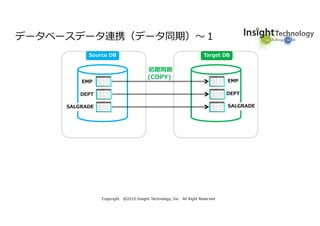

8. Copyright @2015 Insight Technology, Inc. All Right Reserved
データベースデータ連携（データ同期）〜１
Source DB Target DB
EMP
DEPT
SALGRADE
EMP
DEPT
SALGRADE
初期同期
(COPY)

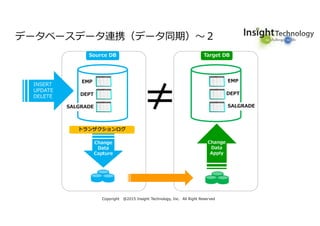

9. Copyright @2015 Insight Technology, Inc. All Right Reserved
Source DB Target DB
Change
Data
Capture
トランザクションログ
EMP
DEPT
SALGRADE
EMP
DEPT
SALGRADE
Change
Data
Apply
データベースデータ連携（データ同期）〜２
INSERT
UPDATE
DELETE

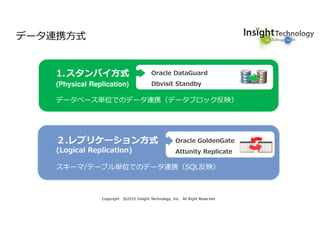

10. Copyright @2015 Insight Technology, Inc. All Right Reserved
1.スタンバイ方式
(Physical Replication)
データベース単位でのデータ連携（データブロック反映）
２.レプリケーション方式
(Logical Replication)
スキーマ/テーブル単位でのデータ連携（SQL反映）
Oracle DataGuard
Dbvisit Standby
01. Description of the contents
データ連携方式
Oracle GoldenGate
Attunity Replicate

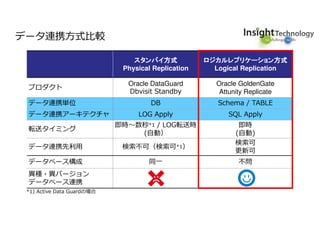

11. データ連携方式比較
スタンバイ方式スタンバイ方式スタンバイ方式スタンバイ方式
Physical Replication
ロジカルレプリケーション方式ロジカルレプリケーション方式ロジカルレプリケーション方式ロジカルレプリケーション方式
Logical Replication
プロダクト
Oracle DataGuard
Dbvisit Standby
Oracle GoldenGate
Attunity Replicate
データ連携単位 DB Schema / TABLE
データ連携アーキテクチャ LOG Apply SQL Apply
転送タイミング
即時〜数秒*1 / LOG転送時
(自動）
即時
(自動)
データ連携先利⽤ 検索不可（検索可*1）
検索可
更新可
データベース構成 同一 不問
異種・異バージョン
データベース連携
*1) Active Data Guardの場合

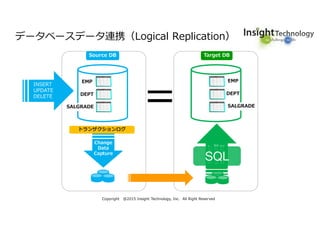

12. Copyright @2015 Insight Technology, Inc. All Right Reserved
Source DB Target DB
Change
Data
Capture
トランザクションログ
EMP
DEPT
SALGRADE
EMP
DEPT
SALGRADE
データベースデータ連携（Logical Replication）
Change
Data
Apply
INSERT
UPDATE
DELETE
INSERT
UPDATE
DELETE
SQL

13. Copyright @2015 Insight Technology, Inc. All Right Reserved

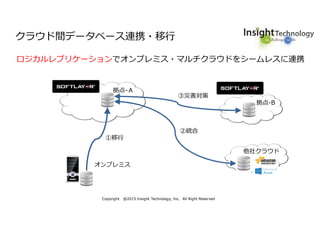

クラウド間データベース連携・移⾏
拠点-Ａ
Copyright @2015 Insight Technology, Inc. All Right Reserved
③災害対策
拠点-B
他社クラウド
②統合
①移⾏
ロジカルレプリケーションでオンプレミス・マルチクラウドをシームレスに連携
オンプレミス

15. Copyright @2015 Insight Technology, Inc. All Right Reserved
Source DB Target DB
Change
Data
Capture
トランザクションログ
EMP
DEPT
SALGRADE
EMP
DEPT
SALGRADE
SQL
Apply
データベースデータ連携（Logical Replication）
INSERT
UPDATE
DELETE

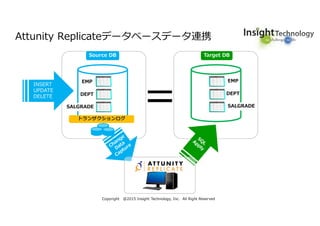

16. Copyright @2015 Insight Technology, Inc. All Right Reserved
Source DB Target DB
トランザクションログ
EMP
DEPT
SALGRADE
EMP
DEPT
SALGRADE
Attunity Replicateデータベースデータ連携
INSERT
UPDATE
DELETE

17. Attunity Replicateによる
マルチデータベースのデータ連携と移⾏
Copyright @2015 Insight Technology, Inc. All Right Reserved
Attunity Key Point！
1)異種DB間の移⾏・統合
2)N:Nの複雑な構成でも容易に統合
3)フル同期から差分同期までシームレス
4)DB側エージェントレス

18. Copyright @2015 Insight Technology, Inc. All Right Reserved
Attunity Replicateサポートデータベース
LUW(Linux/Unix/Windows)
As same as Replication sources
Large DW Platforms
Actian Vector
Oracle Exadata
Microsoft PDW
HP Vertica
Pivottal Greenplum Database
Teradata
IBM Netezza
Amazon Redshift
LUW(Linux/Unix/Windows)
Saleforce
Any source with ODBC Client
Mainframe
DB2
IMS/DB
VSAM
IBM iSeries
DB2/400
HP NonStop
Enscribe ・SQL/MP
Replication Sources Replication Targets

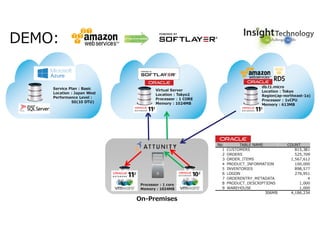

19. On-Premises
db.t1.micro
Location : Tokyo
Region(ap-northeast-1a)
Processor : 1vCPU
Memory : 613MB
Virtual Server
Location : Tokyo2
Processor : 1 CORE
Memory : 1024MB
Processor : 1 core
Memory : 1024MB
DEMO:
No TABLE NAME COUNT
1 CUSTOMERS 815,381
2 ORDERS 525,709
3 ORDER_ITEMS 1,567,612
4 PRODUCT_INFORMATION 100,000
5 INVENTORIES 898,577
6 LOGON 276,951
7 ORDERENTRY_METADATA 4
8 PRODUCT_DESCRIPTIONS 1,000
9 WAREHOUSE 1,000
306MB 4,186,234
Service Plan : Basic
Location : Japan West
Performance Level :
S0(10 DTU)

20. オンプレ/クラウド、クラウド/クラウドの
データ連携を自由に！
