1. ГИС для зоологов
Биатов Антон
НПП «Слобожанский»
anton.biatov@gmail.com
https://www.facebook.com/biatovanton
Институт зоологии им. И.И.Шмальгаузена
29 января 2015 г.

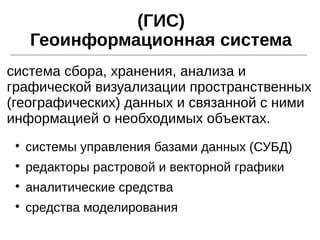

2. (ГИС)
Геоинформационная система

системы управления базами данных (СУБД)

редакторы растровой и векторной графики

аналитические средства

средства моделирования
система сбора, хранения, анализа и
графической визуализации пространственных
(географических) данных и связанной с ними
информацией о необходимых объектах.

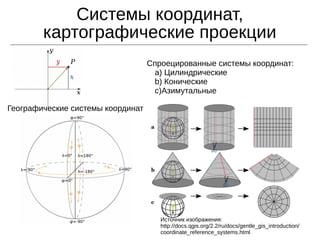

3. Системы координат,
картографические проекции
Географические системы координат
Спроецированные системы координат:
a) Цилиндрические
b) Конические
c)Азимутальные
Источник изображения:
http://docs.qgis.org/2.2/ru/docs/gentle_gis_introduction/
coordinate_reference_systems.html

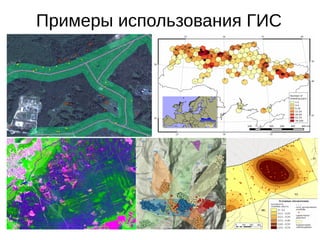

4. Примеры использования ГИС

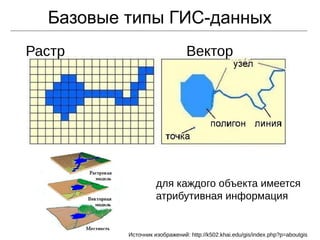

5. Базовые типы ГИС-данных
Растр Вектор
для каждого объекта имеется
атрибутивная информация
Источник изображений: http://k502.khai.edu/gis/index.php?p=aboutgis

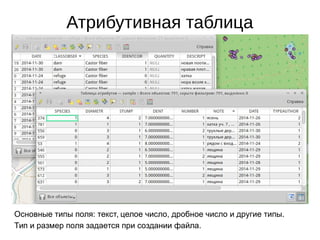

6. Атрибутивная таблица
Основные типы поля: текст, целое число, дробное число и другие типы.
Тип и размер поля задается при создании файла.

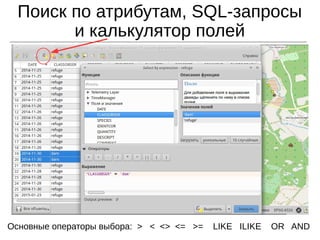

7. Поиск по атрибутам, SQL-запросы
и калькулятор полей
Основные операторы выбора: > < <> <= >= LIKE ILIKE OR AND

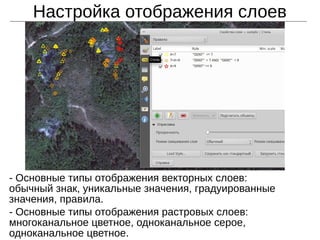

8. Настройка отображения слоев
- Основные типы отображения векторных слоев:
обычный знак, уникальные значения, градуированные
значения, правила.
- Основные типы отображения растровых слоев:
многоканальное цветное, одноканальное серое,
одноканальное цветное.

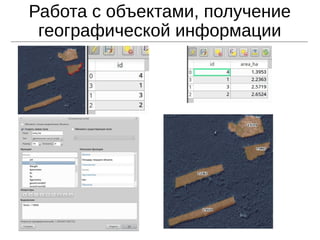

9. Работа с объектами, получение
географической информации

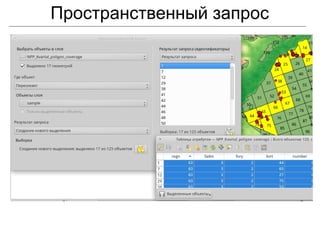

10. Пространственный запрос

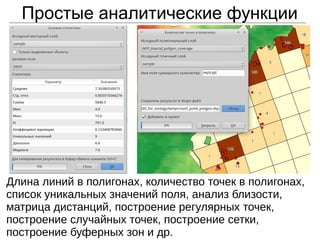

11. Простые аналитические функции
Длина линий в полигонах, количество точек в полигонах,
список уникальных значений поля, анализ близости,
матрица дистанций, построение регулярных точек,
построение случайных точек, построение сетки,
построение буферных зон и др.

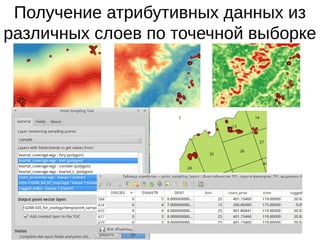

12. Получение атрибутивных данных из
различных слоев по точечной выборке

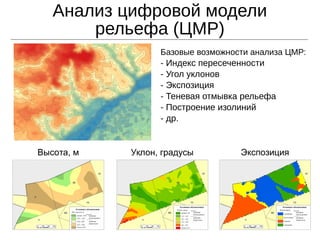

13. Анализ цифровой модели
рельефа (ЦМР)
Высота, м Уклон, градусы Экспозиция
Базовые возможности анализа ЦМР:
- Индекс пересеченности
- Угол уклонов
- Экспозиция
- Теневая отмывка рельефа
- Построение изолиний
- др.

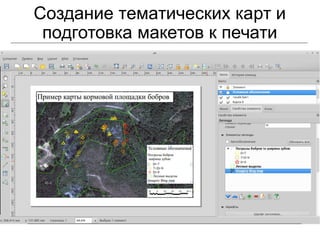

14. Создание тематических карт и
подготовка макетов к печати

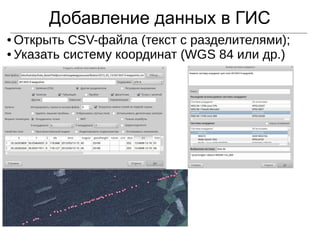

15. Добавление данных в ГИС
● Открыть CSV-файла (текст с разделителями);
● Указать систему координат (WGS 84 или др.)

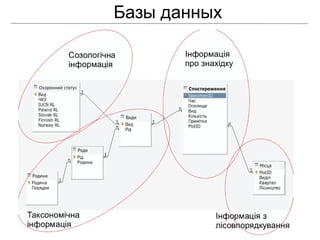

16. Базы данных

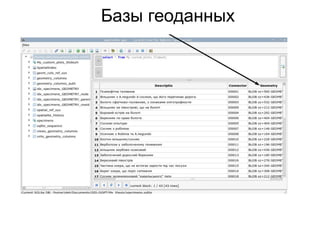

17. Базы геоданных

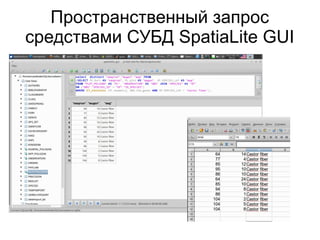

18. Пространственный запрос
средствами СУБД SpatiaLite GUI

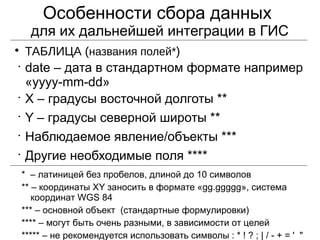

19. Особенности сбора данных
для их дальнейшей интеграции в ГИС

ТАБЛИЦА (названия полей*)
•
date – дата в стандартном формате например
«yyyy-mm-dd»
•
X – градусы восточной долготы **
•
Y – градусы северной широты **
•
Наблюдаемое явление/объекты ***
•
Другие необходимые поля ****
* – латиницей без пробелов, длиной до 10 символов
** – координаты XY заносить в формате «gg.ggggg», система
координат WGS 84
*** – основной объект (стандартные формулировки)
**** – могут быть очень разными, в зависимости от целей
***** – не рекомендуется использовать символы : * ! ? ; | / - + = ' "

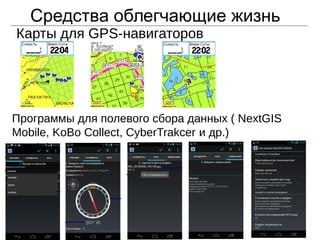

20. Средства облегчающие жизнь
Карты для GPS-навигаторов
Программы для полевого сбора данных ( NextGIS
Mobile, KoBo Collect, CyberTrakcer и др.)

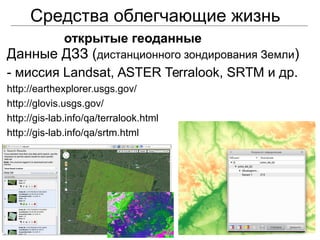

21. Средства облегчающие жизнь
открытые геоданные
Данные ДЗЗ (дистанционного зондирования Земли)
- миссия Landsat, ASTER Terralook, SRTM и др.
http://earthexplorer.usgs.gov/
http://glovis.usgs.gov/
http://gis-lab.info/qa/terralook.html
http://gis-lab.info/qa/srtm.html

22. Средства облегчающие жизнь
открытые геоданные
Векторные данные
- http://www.naturalearthdata.com/
- OpenStreetMap
http://www.openstreetmap.org
http://gis-lab.info/qa/osmshp.html
- И множество других
http://gadm.org/
http://www.diva-gis.org/gdata
...

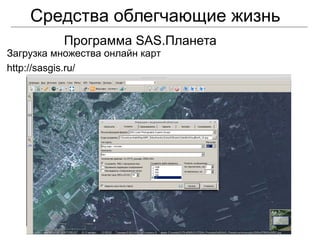

23. Средства облегчающие жизнь
Программа SAS.Планета
Загрузка множества онлайн карт
http://sasgis.ru/

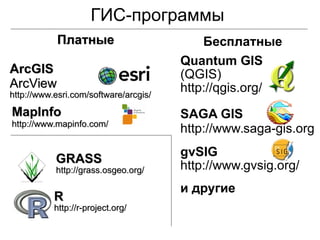

24. Платные
Платные
/
/
Бесплатные
ГИС-программы
MapInfo
MapInfo
http://www.mapinfo.com/
http://www.mapinfo.com/
ArcGIS
ArcGIS
ArcView
ArcView
http://www.esri.com/software/arcgis/
http://www.esri.com/software/arcgis/
Quantum GIS
(QGIS)
http://qgis.org/
SAGA GIS
http://www.saga-gis.org
gvSIG
http://www.gvsig.org/
и другие
GRASS
GRASS
http://grass.osgeo.org/
http://grass.osgeo.org/
R
R
http://r-project.org/
http://r-project.org/

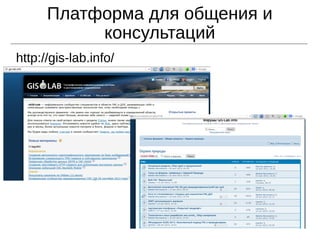

25. Платформа для общения и
консультаций
http://gis-lab.info/

26. Вопросы
Вопросы?
anton.biatov@gmail.com
https://www.facebook.com/biatovanton
Спасибо за внимание!
