Директива 2014/30/EU: «Электромагнитная совместимость»

1
Директива 2014/30/ЕС по
электромагнитной совместимости
(EMC Директива)
Aleksas Zalpys,Дипл.-Инж.
Главный специалист
Отдел производства потребительских товаров
Департамент безопасности и качества товаров
Государственная Служба Защиты Прав
Потребителей
Copyright © 2016 BSI. All rights reserved.

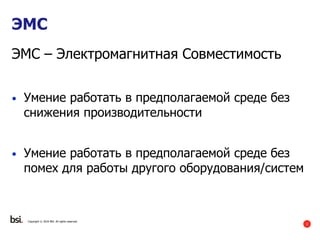

2
ЭМС
ЭMC – Электромагнитная Совместимость
• Умение работать в предполагаемой среде без
снижения производительности
• Умение работать в предполагаемой среде без
помех для работы другого оборудования/систем

3

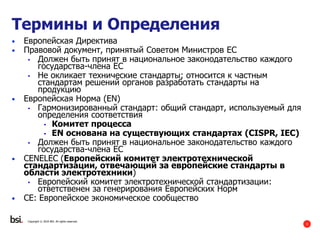

• Европейская Директива
• Правовой документ, принятый Советом Министров ЕС
• Должен быть принят в национальное законодательство каждого
государства-члена ЕС
• Не окликает технические стандарты; относится к частным
стандартам решений органов разработать стандарты на
продукцию
• Европейская Норма (EN)
• Гармонизированный стандарт: общий стандарт, используемый для
определения соответствия
• Комитет процесса
• EN основана на существующих стандартах (CISPR, IEC)
• Должен быть принят в национальное законодательство каждого
государства-члена ЕС
• CENELEC (Европейский комитет электротехнической
стандартизации, отвечающий за европейские стандарты в
области электротехники)
• Европейский комитет электротехнической стандартизации:
ответственен за генерирования Европейских Норм
• CE: Европейское экономическое сообщество
Термины и Определения

4

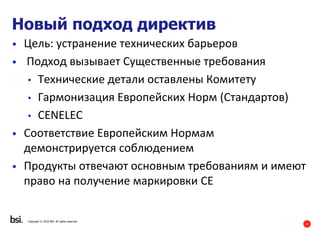

Новый подход директив
• Цель: устранение технических барьеров
• Подход вызывает Существенные требования
• Технические детали оставлены Комитету
• Гармонизация Европейских Норм (Стандартов)
• CENELEC
• Соответствие Европейским Нормам
демонстрируется соблюдением
• Продукты отвечают основным требованиям и имеют
право на получение маркировки CE

5

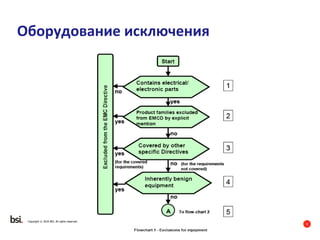

Оборудование исключения

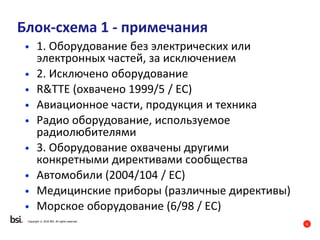

6
Блок-схема 1 - примечания
• 1. Оборудование без электрических или
электронных частей, за исключением
• 2. Исключено оборудование
• R&TTE (охвачено 1999/5 / EC)
• Авиационное части, продукция и техника
• Радио оборудование, используемое
радиолюбителями
• 3. Оборудование охвачены другими
конкретными директивами сообщества
• Автомобили (2004/104 / EC)
• Медицинские приборы (различные директивы)
• Морское оборудование (6/98 / EC)

7

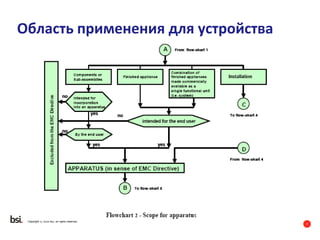

Область применения для устройства

8

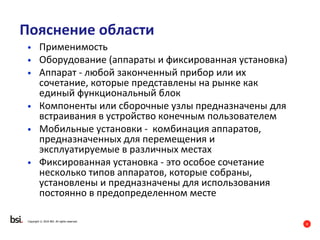

Пояснение области
• Применимость
• Оборудование (аппараты и фиксированная установка)
• Аппарат - любой законченный прибор или их
сочетание, которые представлены на рынке как
единый функциональный блок
• Компоненты или сборочные узлы предназначены для
встраивания в устройство конечным пользователем
• Мобильные установки - комбинация аппаратов,
предназначенных для перемещения и
эксплуатируемые в различных местах
• Фиксированная установка - это особое сочетание
несколько типов аппаратов, которые собраны,
установлены и предназначены для использования
постоянно в предопределенном месте

9

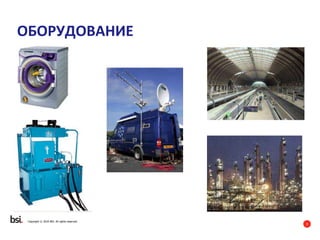

ОБОРУДОВАНИЕ

10

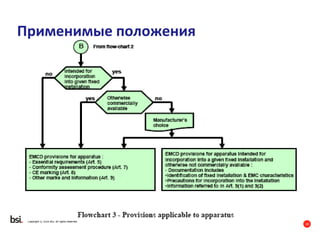

Применимые положения

11

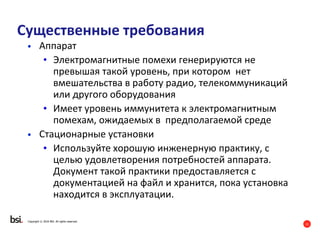

Существенные требования
• Аппарат
• Электромагнитные помехи генерируются не
превышая такой уровень, при котором нет
вмешательства в работу радио, телекоммуникаций
или другого оборудования
• Имеет уровень иммунитета к электромагнитным
помехам, ожидаемых в предполагаемой среде
• Стационарные установки
• Используйте хорошую инженерную практику, с
целью удовлетворения потребностей аппарата.
Документ такой практики предоставляется с
документацией на файл и хранится, пока установка
находится в эксплуатации.

12

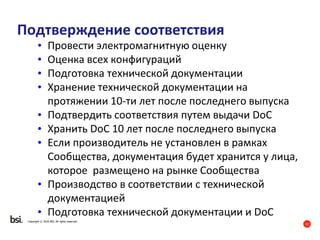

Подтверждение соответствия
• Провести электромагнитную оценку
• Оценка всех конфигураций
• Подготовка технической документации
• Хранение технической документации на
протяжении 10-ти лет после последнего выпуска
• Подтвердить соответствия путем выдачи DoC
• Хранить DoC 10 лет после последнего выпуска
• Если производитель не установлен в рамках
Сообщества, документация будет хранится у лица,
которое размещено на рынке Сообщества
• Производство в соответствии с технической
документацией
• Подготовка технической документации и DoC

13

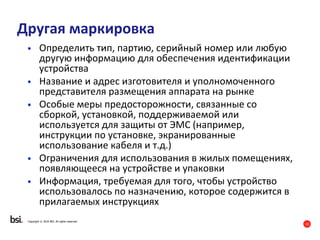

Другая маркировка
• Определить тип, партию, серийный номер или любую
другую информацию для обеспечения идентификации
устройства
• Название и адрес изготовителя и уполномоченного
представителя размещения аппарата на рынке
• Особые меры предосторожности, связанные со
сборкой, установкой, поддерживаемой или
используется для защиты от ЭМС (например,
инструкции по установке, экранированные
использование кабеля и т.д.)
• Ограничения для использования в жилых помещениях,
появляющееся на устройстве и упаковки
• Информация, требуемая для того, чтобы устройство
использовалось по назначению, которое содержится в
прилагаемых инструкциях

14

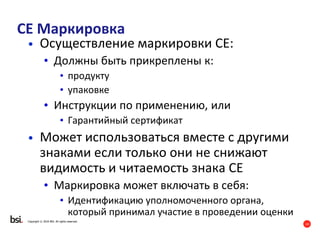

CE Маркировка
• Осуществление маркировки CE:
• Должны быть прикреплены к:
• продукту
• упаковке
• Инструкции по применению, или
• Гарантийный сертификат
• Может использоваться вместе с другими
знаками если только они не снижают
видимость и читаемость знака СЕ
• Маркировка может включать в себя:
• Идентификацию уполномоченного органа,
который принимал участие в проведении оценки

15
Идентификация продукта
• У каждого аппарата должны быть определены тип,
партия, серийный номер или другая информация,
позволяющая идентифицировать аппарат
• Каждый аппарат должен сопровождаться
контактной информацией сообщества
• Информация должна предоставляться для
конкретных мер предосторожности для защиты по
электромагнитной совместимости (например,
инструкции по установке, экранированные
использования кабеля и т.д.)
• Использование ограничений для предметов, где
жилое соответствие не обеспечивается
• Информация об использовании по назначению в
комплекте с аппаратом

16

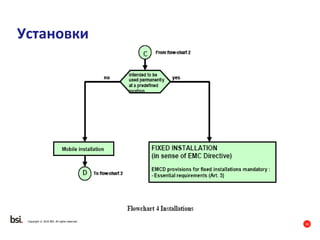

Установки

17

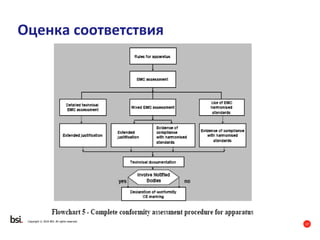

Оценка соответствия

18
Негармонизированное/Неполное
применение стандартов
• Если гармонизированные стандарты не
соблюдаются или соблюдаются
частично:
• Техническая документация является более
сложной для обоснования DoC,
описывающая меры, принятые для
удовлетворения существенных требований
• Обзор Уполномоченным органом для
получения заключения о соответствии
• NB мнение добавляет вес в случае
возникновения спора, но не дает
аутентифицировать DoC

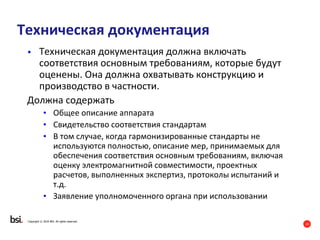

19
Техническая документация
• Техническая документация должна включать
соответствия основным требованиям, которые будут
оценены. Она должна охватывать конструкцию и
производство в частности.
Должна содержать
• Общее описание аппарата
• Свидетельство соответствия стандартам
• В том случае, когда гармонизированные стандарты не
используются полностью, описание мер, принимаемых для
обеспечения соответствия основным требованиям, включая
оценку электромагнитной совместимости, проектных
расчетов, выполненных экспертиз, протоколы испытаний и
т.д.
• Заявление уполномоченного органа при использовании

20

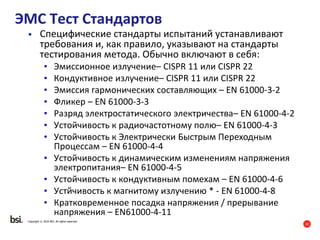

ЭМС Тест Стандартов
• Специфические стандарты испытаний устанавливают
требования и, как правило, указывают на стандарты
тестирования метода. Обычно включают в себя:
• Эмиссионное излучение– CISPR 11 или CISPR 22
• Кондуктивное излучение– CISPR 11 или CISPR 22
• Эмиссия гармонических составляющих – EN 61000-3-2
• Фликер – EN 61000-3-3
• Разряд электростатического электричества– EN 61000-4-2
• Устойчивость к радиочастотному полю– EN 61000-4-3
• Устойчивость к Электрически Быстрым Переходным
Процессам – EN 61000-4-4
• Устойчивость к динамическим изменениям напряжения
электропитания– EN 61000-4-5
• Устойчивость к кондуктивным помехам – EN 61000-4-6
• Устйчивость к магнитому излучению * - EN 61000-4-8
• Кратковременное посадка напряжения / прерывание
напряжения – EN61000-4-11

21

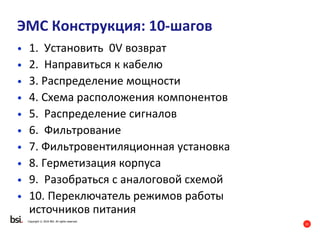

ЭMC Конструкция: 10-шагов
• 1. Установить 0V возврат
• 2. Направиться к кабелю
• 3. Распределение мощности
• 4. Схема расположения компонентов
• 5. Распределение сигналов
• 6. Фильтрование
• 7. Фильтровентиляционная установка
• 8. Герметизация корпуса
• 9. Разобраться с аналоговой схемой
• 10. Переключатель режимов работы
источников питания

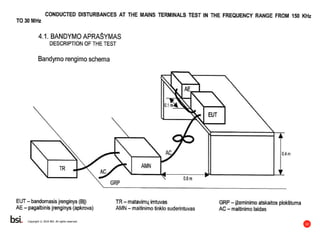

22

23

24

25

26

27

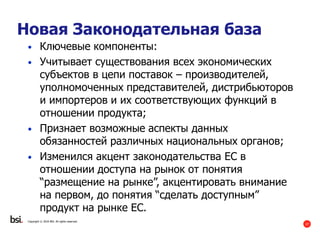

Новая Законодательная база
• Ключевые компоненты:
• Учитывает существования всех экономических
субъектов в цепи поставок – производителей,
уполномоченных представителей, дистрибьюторов
и импортеров и их соответствующих функций в
отношении продукта;
• Признает возможные аспекты данных
обязанностей различных национальных органов;
• Изменился акцент законодательства ЕС в
отношении доступа на рынок от понятия
“размещение на рынке”, акцентировать внимание
на первом, до понятия “сделать доступным”
продукт на рынке ЕС.

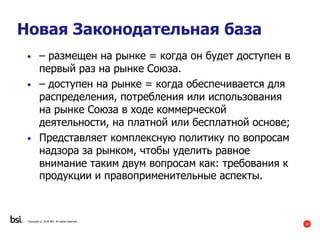

28
Новая Законодательная база
• – размещен на рынке = когда он будет доступен в
первый раз на рынке Союза.
• – доступен на рынке = когда обеспечивается для
распределения, потребления или использования
на рынке Союза в ходе коммерческой
деятельности, на платной или бесплатной основе;
• Представляет комплексную политику по вопросам
надзора за рынком, чтобы уделить равное
внимание таким двум вопросам как: требования к
продукции и правоприменительные аспекты.

29
Новая ЭМС Директива
Производители:
• Проектировать и изготавливать аппарат в
соответствии с основными требованиями
• Составлять необходимую техническую
документацию (Приложение II или III)
• Выполнять процедуру оценки соответствия
• - Внутренний контроль производства (Приложение
II)
• - Вид экспертизы (Приложение III)
• Хранить техническую документацию в течение 10
лет
• Убедиться, что аппарат остается целостным в
течение его жизненного цикла

30
Производители:
• Надлежащим образом маркировать аппарат
уникальной идентификацией и деталями
производителя
• Обеспечить четкой и понятной инструкцией
пользователя
• Предоставить всю техническую документацию в
компетентный национальный орган при запросе и
сотрудничать с любыми рекомендованными
действиями

31

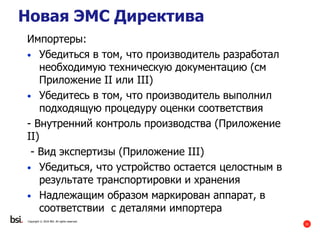

Импортеры:
• Убедиться в том, что производитель разработал
необходимую техническую документацию (см
Приложение II или III)
• Убедитесь в том, что производитель выполнил
подходящую процедуру оценки соответствия
- Внутренний контроль производства (Приложение
II)
- Вид экспертизы (Приложение III)
• Убедиться, что устройство остается целостным в
результате транспортировки и хранения
• Надлежащим образом маркирован аппарат, в
соответствии с деталями импортера

32
Импортеры:
• Убедиться в том, что четкие и понятные
инструкции предоставляются пользователю
• Хранить техническую документацию в течение 10
лет
• Принять корректирующие меры, необходимые при
рассмотрении или есть основания полагать, что
аппарат не находится в соответствии с
Директивой.

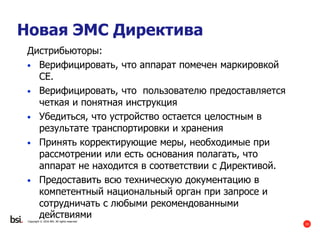

33
Дистрибьюторы:
• Верифицировать, что аппарат помечен маркировкой
CE.
• Верифицировать, что пользователю предоставляется
четкая и понятная инструкция
• Убедиться, что устройство остается целостным в
результате транспортировки и хранения
• Принять корректирующие меры, необходимые при
рассмотрении или есть основания полагать, что
аппарат не находится в соответствии с Директивой.

34

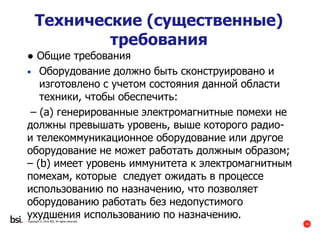

Технические (существенные)
требования
● Общие требования
• Оборудование должно быть сконструировано и
изготовлено с учетом состояния данной области
техники, чтобы обеспечить:
– (a) генерированные электромагнитные помехи не
должны превышать уровень, выше которого радио-
и телекоммуникационное оборудование или другое
оборудование не может работать должным образом;
– (b) имеет уровень иммунитета к электромагнитным
помехам, которые следует ожидать в процессе
использованию по назначению, что позволяет
оборудованию работать без недопустимого
ухудшения использованию по назначению.

35

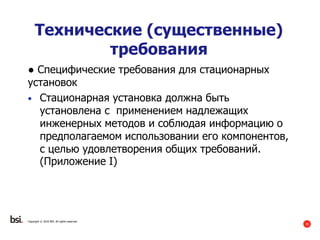

Технические (существенные)
требования
● Специфические требования для стационарных
установок
• Стационарная установка должна быть
установлена с применением надлежащих
инженерных методов и соблюдая информацию о
предполагаемом использовании его компонентов,
с целью удовлетворения общих требований.
(Приложение I)

36
Процедуры оценки соответствия
Оценка: - Исполняется нотифицированным
(компетентным) органом
- Оценивает только техническую документацию - не
действительное устройство
- Сертификат ЕС-типа экспертизы выдается
изготовителю
Техническая документация - То же, что для приложения
II
Производство: - Контроль процесса для обеспечения
постоянного соответствия и уведомлять NB обо всех
изменениях
- Наносить маркировку СЕ
- Составить декларацию о соответствии

37
Процедуры оценки соответствия
• Нет никакого требования для использования
уполномоченным органом, независимо от подхода
или неприменении гармонизированных
стандартов
● Производитель может выбрать ограничения
применение процедуры оценки соответствия, путем
внутреннего контроля производства (Приложение II)
к некоторым аспектам существенных требований, в
то время как, для других аспектов существенных
требований процедура, упомянутая в экспертизе ЕС
с последующим соответствием, основана на базе
внутреннего контроля производства (Приложение
III).

38
Декларация соответствия
(Приложение IV)
Содержание:
• Модель Аппарата /Продукт (товар, тип, партия
или серийный номер);
• Название и адрес изготовителя или его
уполномоченного представителя;
• Объект декларирования (идентификация аппарата
для прослеживания; может включать в себя
цветное изображение достаточной четкости, когда
это необходимо для идентификации аппарата);

39

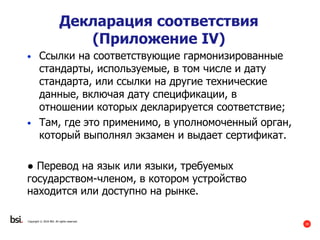

Декларация соответствия
(Приложение IV)
• Ссылки на соответствующие гармонизированные
стандарты, используемые, в том числе и дату
стандарта, или ссылки на другие технические
данные, включая дату спецификации, в
отношении которых декларируется соответствие;
• Там, где это применимо, в уполномоченный орган,
который выполнял экзамен и выдает сертификат.
● Перевод на язык или языки, требуемых
государством-членом, в котором устройство
находится или доступно на рынке.

40

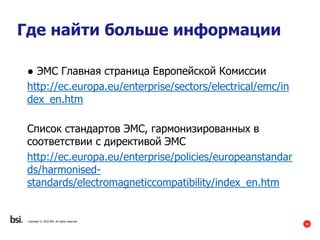

Где найти больше информации
● ЭМС Главная страница Европейской Комиссии
http://ec.europa.eu/enterprise/sectors/electrical/emc/in
dex_en.htm
Список стандартов ЭМС, гармонизированных в
соответствии с директивой ЭMC
http://ec.europa.eu/enterprise/policies/europeanstandar
ds/harmonised-
standards/electromagneticcompatibility/index_en.htm

41

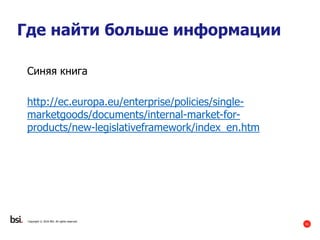

Где найти больше информации
Синяя книга
http://ec.europa.eu/enterprise/policies/single-
marketgoods/documents/internal-market-for-
products/new-legislativeframework/index_en.htm

42
ВОПРОСЫ?

43
СПАСИБО ЗА ВНИМАНИЕ!

Директива 2014/30/EU: «Электромагнитная совместимость»

More Related Content

What's hot

Viewers also liked

Similar to Директива 2014/30/EU: «Электромагнитная совместимость»

More from Volodymyr Holomb

Директива 2014/30/EU: «Электромагнитная совместимость»
