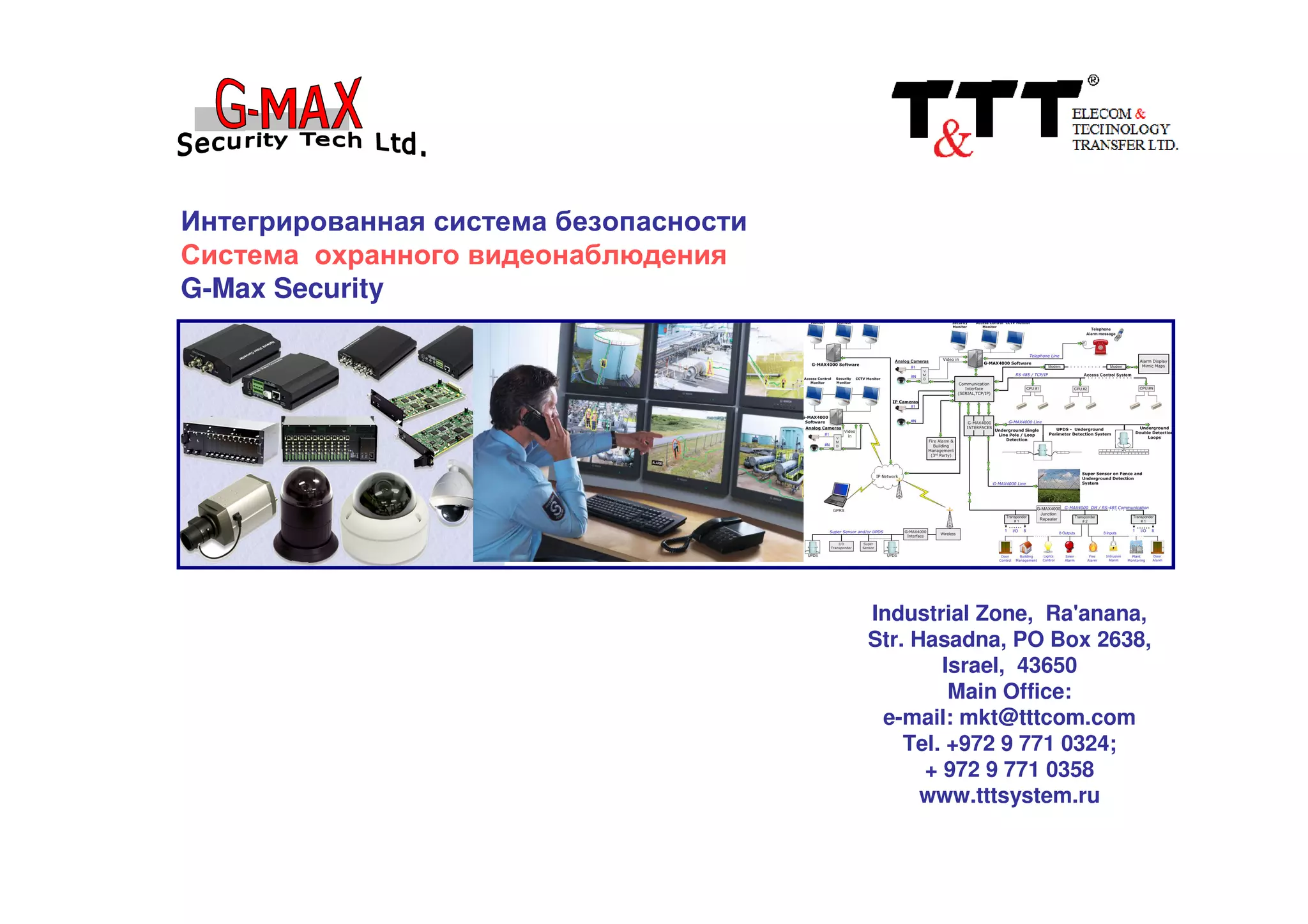

1. Интегрированная система безопасности
Система охранного видеонаблюдения
G-Max Security
Industrial Zone, Ra'anana,
Str. Hasadna, PO Box 2638,
Israel, 43650
Main Office:
e-mail: mkt@tttcom.com
Tel. +972 9 771 0324;
+ 972 9 771 0358
www.tttsystem.ru

2. О Компании T&TT Ltd
Компания является системным интегратором и поставщиком технологического оборудования
ведущих мировых производителей для решения задач управления производством и
обеспечения безопасности объектов различного назначения, в том числе и объектов
нефтепереработки и нефтегазохимии.
Большой сегмент наших интересов занимают вопросы обеспечения безопасности объектов
различного назначения - пожарная и охранная безопасность, периметральный контроль и пр.
Компания «T&TT Ltd» имеет многолетний опыт работы в области обеспечения комплексной
безопасности объектов. Созданные системы безопасности, благодаря своей широкой
функциональности, качеству и надёжности комплектующего оборудования, возможности
эксплуатации в агрессивных условиях окружающей среды, простоте в эксплуатации получили
высокую оценку со стороны заказчиков на территории многих стран мира.
Направления деятельности Компании
• Поставка оборудования:
• Систем автоматического пожаро
и газообнаружения, анализа и оповещения
• Систем водопенного, газового пожаротушения.
• Систем телевизионного наблюдения,
распознавания лиц, транспорта, охранной
сигнализации, систем контроля и управления
доступом, периметральных систем охраны
с контрольным пунктом, архивированием данных.
• Беспилотная авиация.
• Систем промышленной двухсторонней связи.
• Проектирование, инжиниринговые работы,
шеф-монтаж и наладка.
• Гарантийное и послегарантийное обслуживание.

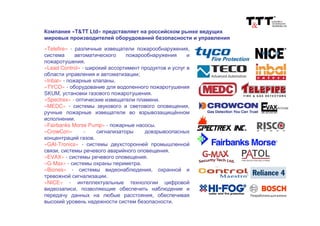

3. «Telefire» - различные извещатели пожарообнаружения,
система автоматического пожарообнаружения и
пожаротушения.
«Lead Control» - широкий ассортимент продуктов и услуг в
области управления и автоматизации;
«Inbal» - пожарные клапаны.
«TYCO» - оборудование для водопенного пожаротушения
SKUM, установки газового пожаротушения.
«Spectrex» - оптические извещатели пламени.
«MEDC» - системы звукового и светового оповещения,
ручные пожарные извещатели во взрывозащищённом
исполнении.
«Fairbanks Morse Pump» - пожарные насосы.
«CrowCon» - сигнализаторы довзрывоопасных
концентраций газов.
«GAI-Tronics» - системы двухсторонней промышленной
связи, системы речевого аварийного оповещения.
«EVAX» - системы речевого оповещения.
«G-Max» - системы охраны периметра.
«Biones» - системы видеонаблюдения, охранной и
тревожной сигнализации.
«NICE» - интеллектуальные технологии цифровой
видеозаписи, позволяющие обеспечить наблюдение и
передачу данных на любые расстояния, обеспечивая
высокий уровень надежности систем безопасности.
Компания «T&TT Ltd» представляет на российском рынке ведущих
мировых производителей оборудований безопасности и управления

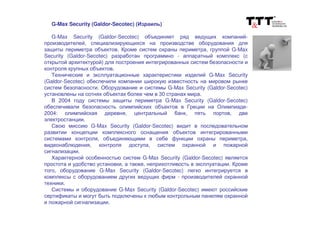

4. G-Max Security (Galdor-Secotec) (Израиль)
G-Max Security (Galdor-Secotec) объединяет ряд ведущих компаний-
производителей, специализирующихся на производстве оборудования для
защиты периметра объектов. Кроме систем охраны периметра, группой G-Max
Security (Galdor-Secotec) разработан программно - аппаратный комплекс (с
открытой архитектурой) для построения интегрированных систем безопасности и
контроля крупных объектов.
Технические и эксплуатационные характеристики изделий G-Max Security
(Galdor-Secotec) обеспечили компании широкую известность на мировом рынке
систем безопасности. Оборудование и системы G-Max Security (Galdor-Secotec)
установлены на сотнях объектах более чем в 30 странах мира.
В 2004 году системы защиты периметра G-Max Security (Galdor-Secotec)
обеспечивали безопасность олимпийских объектов в Греции на Олимпиаде-
2004: олимпийская деревня, центральный банк, пять портов, две
электростанции.
Свою миссию G-Max Security (Galdor-Secotec) видит в последовательном
развитии концепции комплексного оснащения объектов интегрированными
системами контроля, объединяющими в себе функции охраны периметра,
видеонаблюдения, контроля доступа, систем охранной и пожарной
сигнализации.
Характерной особенностью систем G-Max Security (Galdor-Secotec) является
простота и удобство установки, а также, неприхотливость в эксплуатации. Кроме
того, оборудование G-Max Security (Galdor-Secotec) легко интегрируется в
комплексы с оборудованием других ведущих фирм - производителей охранной
техники.
Системы и оборудование G-Max Security (Galdor-Secotec) имеют российские
сертификаты и могут быть подключены к любым контрольным панелям охранной
и пожарной сигнализации.

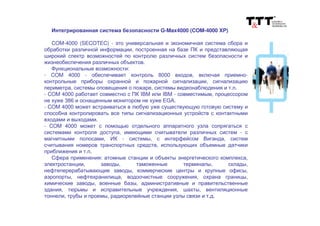

5. Интегрированная система безопасности G-Max4000 (COM-4000 XP)
COM-4000 (SECOTEC) - это универсальная и экономичная система сбора и
обработки различной информации, построенная на базе ПК и представляющая
широкий спектр возможностей по контролю различных систем безопасности и
жизнеобеспечения различных объектов.
Функциональные возможности:
- COM 4000 - обеспечивает контроль 8000 входов, включая приемно-
контрольные приборы охранной и пожарной сигнализации, сигнализацию
периметра, системы оповещения о пожаре, системы видеонаблюдения и т.п.
- COM 4000 работает совместно с ПК IBM или IBM - совместимым, процессором
не хуже 386 и оснащенным монитором не хуже EGA.
- COM 4000 может встраиваться в любую уже существующую готовую систему и
способна контролировать все типы сигнализационных устройств с контактными
входами и выходами.
- COM 4000 может с помощью отдельного аппаратного узла сопрягаться с
системами контроля доступа, имеющими считыватели различных систем - с
магнитными полосами, ИК - системы, с интерфейсом Виганда, систем
считывания номеров транспортных средств, использующих объемные датчики
приближения и т.п.
Сфера применения: атомные станции и объекты энергетического комплекса,
электростанции, заводы, таможенные терминалы, склады,
нефтеперерабатывающие заводы, коммерческие центры и крупные офисы,
аэропорты, нефтехранилища, водоочистные сооружения, охрана границы,
химические заводы, военные базы, административные и правительственные
здания, тюрьмы и исправительные учреждения, шахты, вентиляционные
тоннели, трубы и проемы, радиорелейные станции узлы связи и т.д.

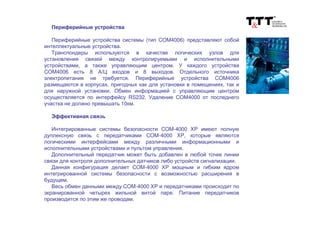

6. Периферийные устройства
Периферийные устройства системы (тип COM4006) представляют собой
интеллектуальные устройства.
Транспондеры используются в качестве логических узлов для
установления связей между контролируемыми и исполнительными
устройствами, а также управляющим центром. У каждого устройства
COM4006 есть 8 А/Ц входов и 8 выходов. Отдельного источника
электропитания не требуется. Периферийные устройства COM4006
размещаются в корпусах, пригодных как для установки в помещениях, так и
для наружной установки. Обмен информацией с управляющим центром
осуществляется по интерфейсу RS232. Удаление СОМ4000 от последнего
участка не должно превышать 10км.
Эффективная связь
Интегрированные системы безопасности COM-4000 XP имеют полную
дуплексную связь с передатчиками COM-4000 XP, которые являются
логическими интерфейсами между различными информационными и
исполнительными устройствами и пультом управления.
Дополнительный передатчик может быть добавлен в любой точке линии
связи для контроля дополнительных датчиков либо устройств сигнализации.
Данная конфигурация делает COM-4000 XP мощным и гибким ядром
интегрированной системы безопасности с возможностью расширения в
будущем.
Весь обмен данными между COM-4000 XP и передатчиками происходит по
экранированной четырех жильной витой паре. Питание передатчиков
производится по этим же проводам.

7. Программное обеспечение
В основе системы COM4000 - уникальное программное обеспечение на базе данных в
реальном масштабе времени.
Программное обеспечение может быть доработано в соответствии с конкретными
потребностями Объекта. При этом пользователю предоставлена возможность самостоятельно
определять количество и типы входных и выходных устройств, приоритетные группы, графики
работы, пароли, операторские инструкции, способы реакции системы на поступающие сигналы
тревоги и события, фильтры аварийных сигналов и т.п.
Предусмотрена возможность вывода цветных графических карт и планов с указанием мест
расположения оборудования, контролируемых датчиков и т.п.
Отличительные особенности:
- Ориентированный на пользователя интерфейс. С помощью удобного меню пользователь
имеет быстрый доступ к функциям системы. Пошаговые инструкции сообщают пользователю,
как он должен поступать в отдельных фазах работы системы.
- COM 4000 - обеспечивает управление 8000 выходов, включая их электропитание (выходы
систем телепередачи в закрытой цепи, систем управления дверьми и воротами, систем
вентиляции и дымоудаления и т.п.).
- Точное определение источника информации. При получении сигнала ТРЕВОГА источник
сообщения автоматически появляется на плане. Одновременно вырабатывается звуковой и
синтезированный речевой сигналы. Место нарушения можно уточнить с помощью функции
увеличения масштаба изображения (zoom). Отображение включает в себя текстовое описание
источника сигнала и инструкции о том, как следует поступать после приема этого конкретного
сигнала.
- Надежный контроль. Эффективный и надежный контроль за состоянием Объекта
обеспечивается системой планирования ("планировщиком"), с помощью которого COM4000
может управлять контролируемыми устройствами согласно общему месячному графику,
содержащему в себе все даты.
- Архивирование событий.

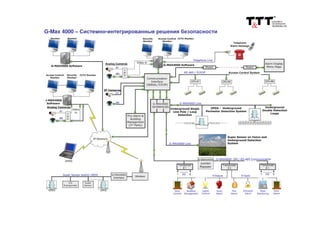

8. G-Max 4000 – Системно-интегрированные решения безопасности

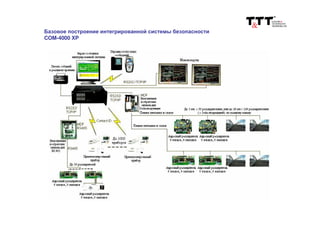

9. Базовое построение интегрированной системы безопасности
COM-4000 XP

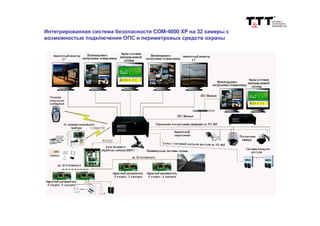

10. Интегрированная система безопасности COM-4000 XP на 32 камеры с
возможностью подключения ОПС и периметровых средств охраны

11. Интегрированная система безопасности COM-4000 XP на 64 камеры с
возможностью подключения ОПС, периметровых средств охраны и
матричного видеокоммутатора

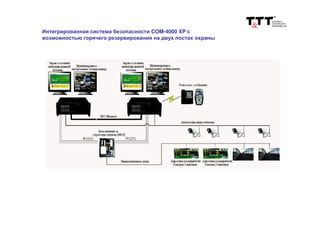

12. Интегрированная система безопасности COM-4000 XP с
возможностью горячего резервирования на двух постах охраны

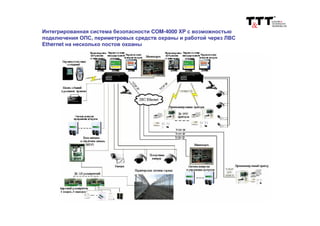

13. Интегрированная система безопасности COM-4000 XP с возможностью
подключения ОПС, периметровых средств охраны и работой через ЛВС
Ethernet на несколько постов охраны

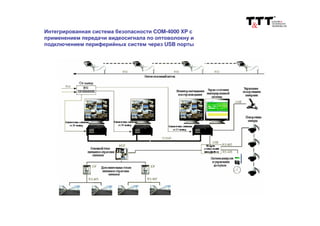

14. Интегрированная система безопасности COM-4000 XP с
применением передачи видеосигнала по оптоволокну и
подключением периферийных систем через USB порты

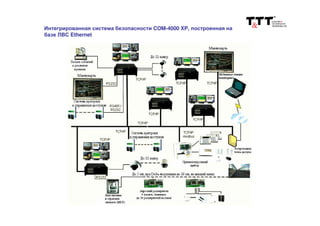

15. Интегрированная система безопасности COM-4000 XP, построенная на
базе ЛВС Ethernet

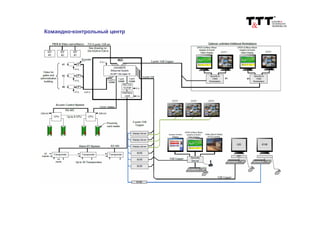

16. Командно-контрольный центр

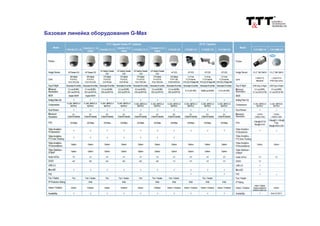

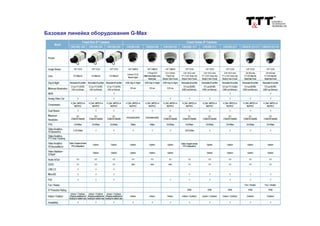

17. Базовая линейка оборудования G-Max

18. Базовая линейка оборудования G-Max

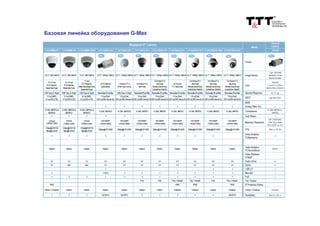

19. Базовая линейка оборудования G-Max

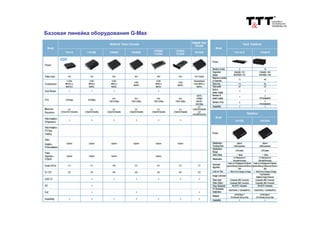

20. Базовая линейка оборудования G-Max
