Директива 2014/35/EU: «Низковольтное оборудование»

1
Директива 2014/35/ЕС по
низковольтному
оборудованию и системам
(Директива LVD)
Aleksas Zalpys,Дипл.-Инж.
Главный специалист
Отдел производства потребительских товаров
Департамент безопасности и качества товаров
Государственная Служба Защиты Прав
Потребителей
Copyright © 2016 BSI. All rights reserved.

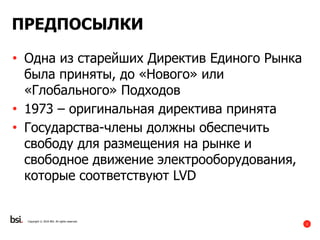

2
ПРЕДПОСЫЛКИ
• Одна из старейших Директив Единого Рынка
была приняты, до «Нового» или
«Глобального» Подходов
• 1973 – оригинальная директива принята
• Государства-члены должны обеспечить
свободу для размещения на рынке и
свободное движение электрооборудования,
которые соответствуют LVD

3
Новая Директива 2014/35/ЕС по низковольтному
оборудованию и системам – это результат
выравнивания предыдущей Директивы 2006/95/EC по
низковольтному оборудованию и системам, согласно
«Новым Законодательным Рамкам» (NLF), в частности
согласно Решения № 768/2008/EC, а также положений
Договора о функционировании Европейского Союза
(TFEU) после вступления в силу Лиссабонского договора.
Будучи результатом выравнивания и переделывания,
основные изменения в новой директиве 2014/35/ЕС,
относительно предыдущей Директивы 2006/95/ЕС весьма
ограничены, и не касаются наиболее существенных
характеристик закона, которые остаются неизменными:
объем, цели безопасности, процедуры оценки
соответствия.

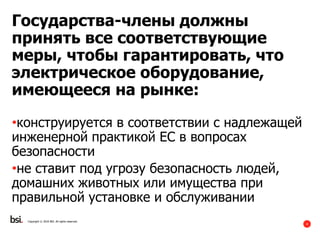

4
Государства-члены должны
принять все соответствующие
меры, чтобы гарантировать, что
электрическое оборудование,
имеющееся на рынке:
•конструируется в соответствии с надлежащей
инженерной практикой ЕС в вопросах
безопасности
•не ставит под угрозу безопасность людей,
домашних животных или имущества при
правильной установке и обслуживании

5
Директива применяется в отношении
всего электрического оборудования, которое
предназначено для использования при
номинальном напряжении между
50 и 1000 V для переменного тока
75 и 1500 V для постоянного тока.
(Номинальное напряжение относятся к
напряжению электрического ввода или
вывода, а не к напряжению, которое может
возникать внутри оборудования)

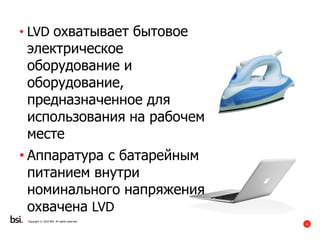

6
• LVD охватывает бытовое
электрическое
оборудование и
оборудование,
предназначенное для
использования на рабочем
месте
• Аппаратура с батарейным
питанием внутри
номинального напряжения
охвачена LVD

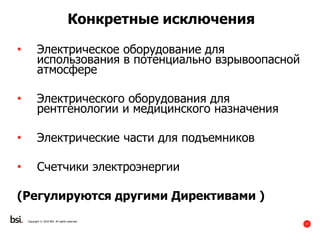

7
Конкретные исключения
• Электрическое оборудование для
использования в потенциально взрывоопасной
атмосфере
• Электрического оборудования для
рентгенологии и медицинского назначения
• Электрические части для подъемников
• Счетчики электроэнергии
(Регулируются другими Директивами )

8

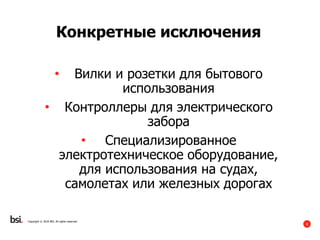

Конкретные исключения
• Вилки и розетки для бытового
использования
• Контроллеры для электрического
забора
• Специализированное
электротехническое оборудование,
для использования на судах,
самолетах или железных дорогах

9

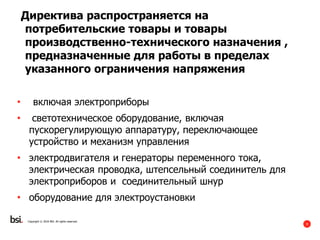

Директива распространяется на
потребительские товары и товары
производственно-технического назначения ,
предназначенные для работы в пределах
указанного ограничения напряжения
• включая электроприборы
• светотехническое оборудование, включая
пускорегулирующую аппаратуру, переключающее
устройство и механизм управления
• электродвигателя и генераторы переменного тока,
электрическая проводка, штепсельный соединитель для
электроприборов и соединительный шнур
• оборудование для электроустановки

10

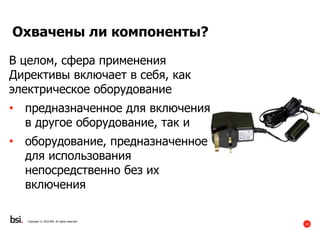

Охвачены ли компоненты?
В целом, сфера применения
Директивы включает в себя, как
электрическое оборудование
• предназначенное для включения
в другое оборудование, так и
• оборудование, предназначенное
для использования
непосредственно без их
включения

11

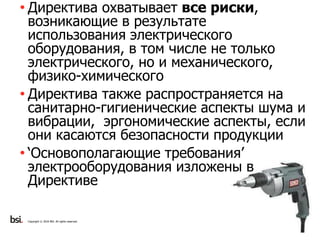

• Директива охватывает все риски,
возникающие в результате
использования электрического
оборудования, в том числе не только
электрического, но и механического,
физико-химического
• Директива также распространяется на
санитарно-гигиенические аспекты шума и
вибрации, эргономические аспекты, если
они касаются безопасности продукции
• ‘Основополагающие требования’
электрооборудования изложены в
Директиве

12

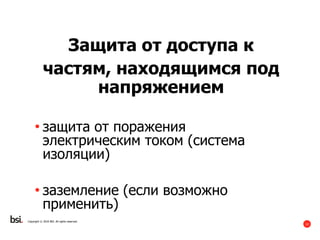

Защита от доступа к
частям, находящимся под
напряжением
• защита от поражения
электрическим током (система
изоляции)
• заземление (если возможно
применить)

13
Основная изоляция
• Обеспечивает первый уровень защиты от
поражения электрическим током в любой
заземленной системе или системе двойной
изоляции
• Нет минимальных требований для толщины
изоляции
• Может быть, всего-навсего, любой
воздушный зазор
• Должны удовлетворять требования по
сопротивлению изоляции и электрической
прочности (обычно 5x рабочее
напряжение, т. е. 1250 V)

14

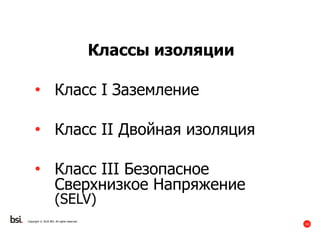

Классы изоляции
• Класс I Заземление
• Класс II Двойная изоляция
• Класс III Безопасное
Сверхнизкое Напряжение
(SELV)

15
Класс I
Состоит из двух уровней защиты:
1. слой основной изоляции
2. заземленный металлический барьер

16

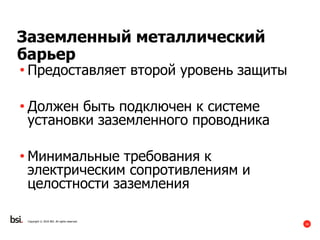

Заземленный металлический
барьер
• Предоставляет второй уровень защиты
• Должен быть подключен к системе
установки заземленного проводника
• Минимальные требования к
электрическим сопротивлениям и
целостности заземления

17

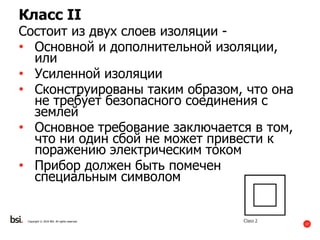

Класс II
Состоит из двух слоев изоляции -
• Основной и дополнительной изоляции,
или
• Усиленной изоляции
• Сконструированы таким образом, что она
не требует безопасного соединения с
землей
• Основное требование заключается в том,
что ни один сбой не может привести к
поражению электрическим током
• Прибор должен быть помечен
специальным символом

18

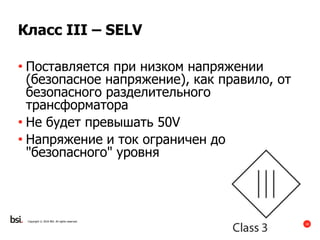

Класс III – SELV
• Поставляется при низком напряжении
(безопасное напряжение), как правило, от
безопасного разделительного
трансформатора
• Не будет превышать 50V
• Напряжение и ток ограничен до
"безопасного" уровня

19

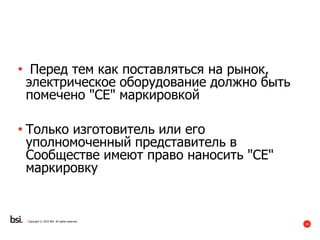

• Перед тем как поставляться на рынок,
электрическое оборудование должно быть
помечено "CE" маркировкой
• Только изготовитель или его
уполномоченный представитель в
Сообществе имеют право наносить "CE"
маркировку

20

21

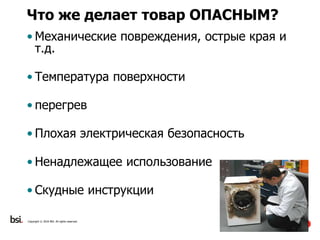

Что же делает товар ОПАСНЫМ?
• Механические повреждения, острые края и
т.д.
• Температура поверхности
• перегрев
• Плохая электрическая безопасность
• Ненадлежащее использование
• Скудные инструкции

22

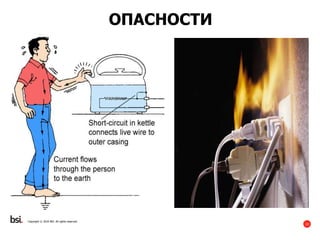

ОПАСНОСТИ

23

24

25

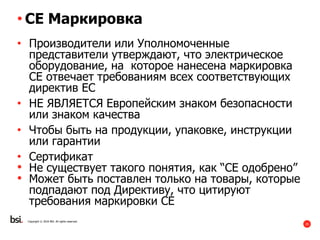

• CE Маркировка
• Производители или Уполномоченные
представители утверждают, что электрическое
оборудование, на которое нанесена маркировка
CE отвечает требованиям всех соответствующих
директив ЕС
• НЕ ЯВЛЯЕТСЯ Европейским знаком безопасности
или знаком качества
• Чтобы быть на продукции, упаковке, инструкции
или гарантии
• Сертификат
• Не существует такого понятия, как “CE одобрено”
• Может быть поставлен только на товары, которые
подпадают под Директиву, что цитируют
требования маркировки CE

26

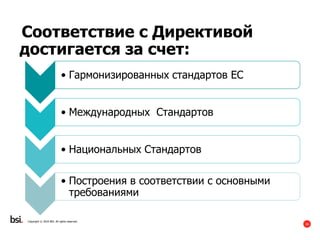

Соответствие с Директивой
достигается за счет:
• Гармонизированных стандартов ЕС
• Международных Стандартов
• Национальных Стандартов
• Построения в соответствии с основными
требованиями

27
•Производители
• Производитель, который основан в
рамках ЕЕА - это первый пункт в
цепочке поставок, которые могут:
• наносить маркировку CE и
• оформлять и проводить Декларацию
Соответствия EC и
• составлять и проводить техническую
документацию

28

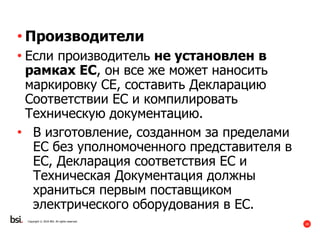

• Производители
• Если производитель не установлен в
рамках ЕС, он все же может наносить
маркировку СЕ, составить Декларацию
Соответствии ЕС и компилировать
Техническую документацию.
• В изготовление, созданном за пределами
ЕС без уполномоченного представителя в
ЕС, Декларация соответствия ЕС и
Техническая Документация должны
храниться первым поставщиком
электрического оборудования в ЕС.

29
•Уполномоченный Представитель
• Учрежденный в ЕС
• Был назначен производителем
• Может
• - наносить маркировку CE
• - оформлять и проводить Декларацию
Соответствия ЕС

30

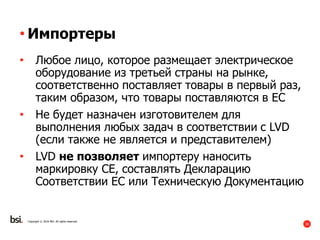

• Импортеры
• Любое лицо, которое размещает электрическое
оборудование из третьей страны на рынке,
соответственно поставляет товары в первый раз,
таким образом, что товары поставляются в ЕС
• Не будет назначен изготовителем для
выполнения любых задач в соответствии с LVD
(если также не является и представителем)
• LVD не позволяет импортеру наносить
маркировку СЕ, составлять Декларацию
Соответствии ЕС или Техническую Документацию

31

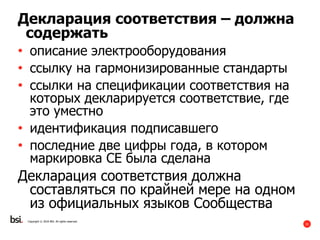

Декларация соответствия – должна
содержать
• описание электрооборудования
• ссылку на гармонизированные стандарты
• ссылки на спецификации соответствия на
которых декларируется соответствие, где
это уместно
• идентификация подписавшего
• последние две цифры года, в котором
маркировка CE была сделана
Декларация соответствия должна
составляться по крайней мере на одном
из официальных языков Сообщества

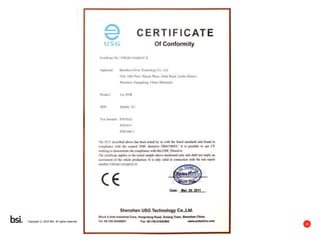

32

33
Основные изменения:
▪ Ссылка номер: в соответствии с моделью /
Годом / № / EС;
▪ Определения: горизонтальные дополнения из
NLF;
▪ Экономические субъекты (изготовители,
уполномоченные представители, импортеры,
дистрибьюторы) и их обязательства: более
подробные описания в NLF
▪ Гармонизированные стандарты и презумпции
соответствия: ссылка на Регламент (ЕС) №
1025/2012 по вопросам Европейской
Стандартизации;
▪ Маркировка СЕ: ссылка на Регламент (ЕС) №
765/2008;

34

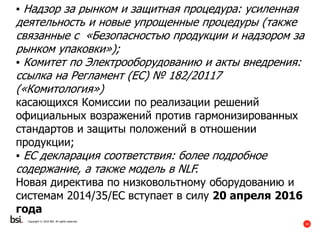

▪ Надзор за рынком и защитная процедура: усиленная
деятельность и новые упрощенные процедуры (также
связанные с «Безопасностью продукции и надзором за
рынком упаковки»);
▪ Комитет по Электрооборудованию и акты внедрения:
ссылка на Регламент (ЕС) № 182/20117
(«Комитология»)
касающихся Комиссии по реализации решений
официальных возражений против гармонизированных
стандартов и защиты положений в отношении
продукции;
▪ ЕС декларация соответствия: более подробное
содержание, а также модель в NLF.
Новая директива по низковольтному оборудованию и
системам 2014/35/ЕС вступает в силу 20 апреля 2016
года

35

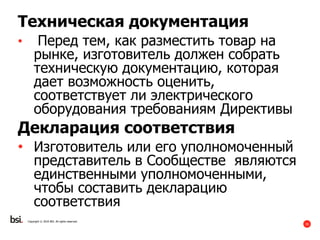

Техническая документация
• Перед тем, как разместить товар на
рынке, изготовитель должен собрать
техническую документацию, которая
дает возможность оценить,
соответствует ли электрического
оборудования требованиям Директивы
Декларация соответствия
• Изготовитель или его уполномоченный
представитель в Сообществе являются
единственными уполномоченными,
чтобы составить декларацию
соответствия

36

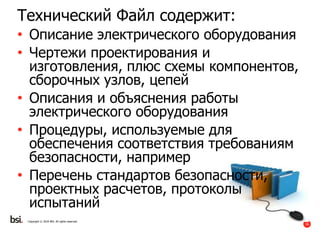

Технический Файл содержит:
• Описание электрического оборудования
• Чертежи проектирования и
изготовления, плюс схемы компонентов,
сборочных узлов, цепей
• Описания и объяснения работы
электрического оборудования
• Процедуры, используемые для
обеспечения соответствия требованиям
безопасности, например
• Перечень стандартов безопасности,
проектных расчетов, протоколы
испытаний

37
Техническая Документация
• Должна храниться в течение 10 лет
• Должна быть доступны для осмотра
• Может храниться в электронном виде
• Должна быть доступны в течение разумного
срока
• Импортер или представитель производителя
несет ответственность за хранение документов,
если производитель не имеет никакого
сообщества в наличии

38

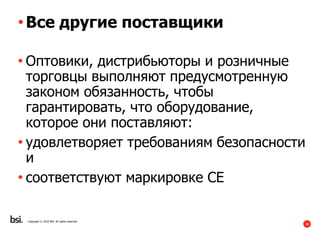

•Все другие поставщики
• Оптовики, дистрибьюторы и розничные
торговцы выполняют предусмотренную
законом обязанность, чтобы
гарантировать, что оборудование,
которое они поставляют:
• удовлетворяет требованиям безопасности
и
• соответствуют маркировке CE

39

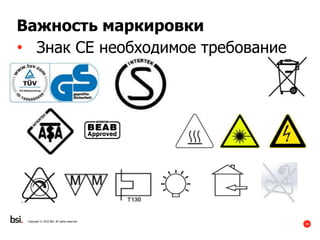

Важность маркировки
• Знак CE необходимое требование

40

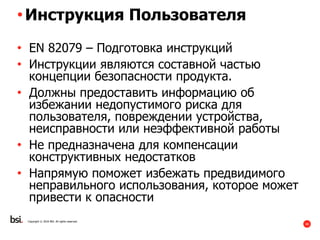

•Инструкция Пользователя
• EN 82079 – Подготовка инструкций
• Инструкции являются составной частью
концепции безопасности продукта.
• Должны предоставить информацию об
избежании недопустимого риска для
пользователя, повреждении устройства,
неисправности или неэффективной работы
• Не предназначена для компенсации
конструктивных недостатков
• Напрямую поможет избежать предвидимого
неправильного использования, которое может
привести к опасности

41

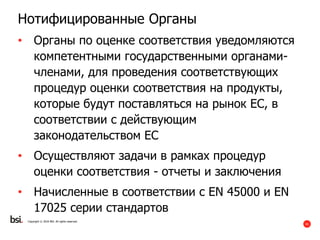

Нотифицированные Органы
• Органы по оценке соответствия уведомляются
компетентными государственными органами-
членами, для проведения соответствующих
процедур оценки соответствия на продукты,
которые будут поставляться на рынок ЕС, в
соответствии с действующим
законодательством ЕС
• Осуществляют задачи в рамках процедур
оценки соответствия - отчеты и заключения
• Начисленные в соответствии с EN 45000 и EN
17025 серии стандартов

42

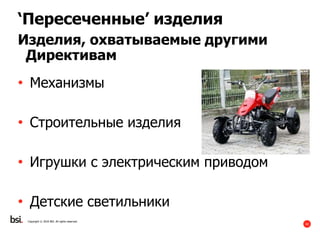

‘Пересеченные’ изделия
Изделия, охватываемые другими
Директивам
• Механизмы
• Строительные изделия
• Игрушки с электрическим приводом
• Детские светильники

43
ВОПРОСЫ ?

44
СПАСИБО ЗА ВНИМАНИЕ!

Директива 2014/35/EU: «Низковольтное оборудование»

More Related Content

What's hot

More from Volodymyr Holomb

Директива 2014/35/EU: «Низковольтное оборудование»
