Windows reversing study_basic_2
- 1.

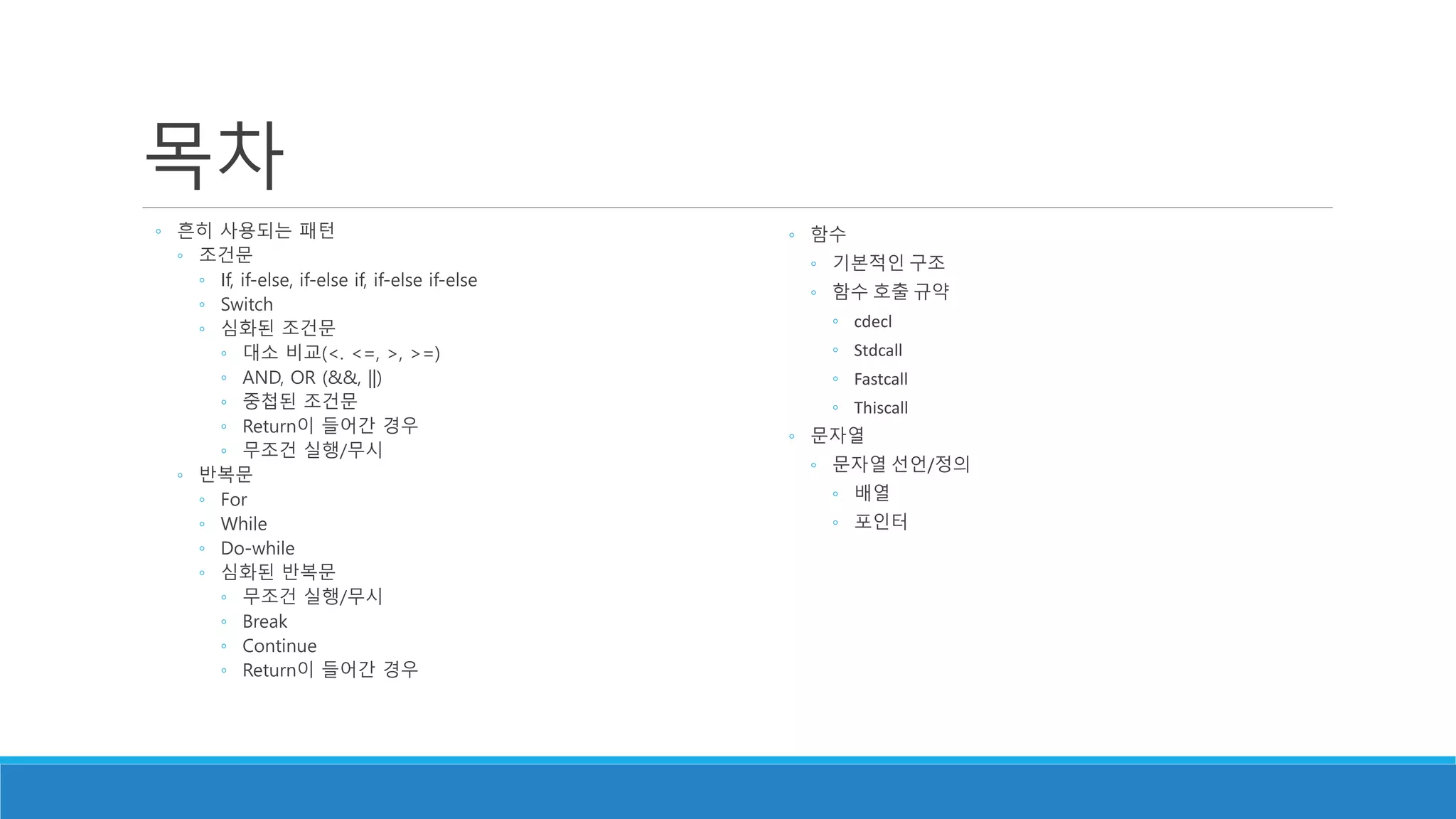

- 2. 목차 ◦ 흔히 사용되는패턴 ◦ 조건문 ◦ If, if-else, if-else if, if-else if-else ◦ Switch ◦ 심화된 조건문 ◦ 대소 비교(<. <=, >, >=) ◦ AND, OR (&&, ||) ◦ 중첩된 조건문 ◦ Return이 들어간 경우 ◦ 무조건 실행/무시 ◦ 반복문 ◦ For ◦ While ◦ Do-while ◦ 심화된 반복문 ◦ 무조건 실행/무시 ◦ Break ◦ Continue ◦ Return이 들어간 경우 ◦ 함수 ◦ 기본적인 구조 ◦ 함수 호출 규약 ◦ cdecl ◦ Stdcall ◦ Fastcall ◦ Thiscall ◦ 문자열 ◦ 문자열 선언/정의 ◦ 배열 ◦ 포인터

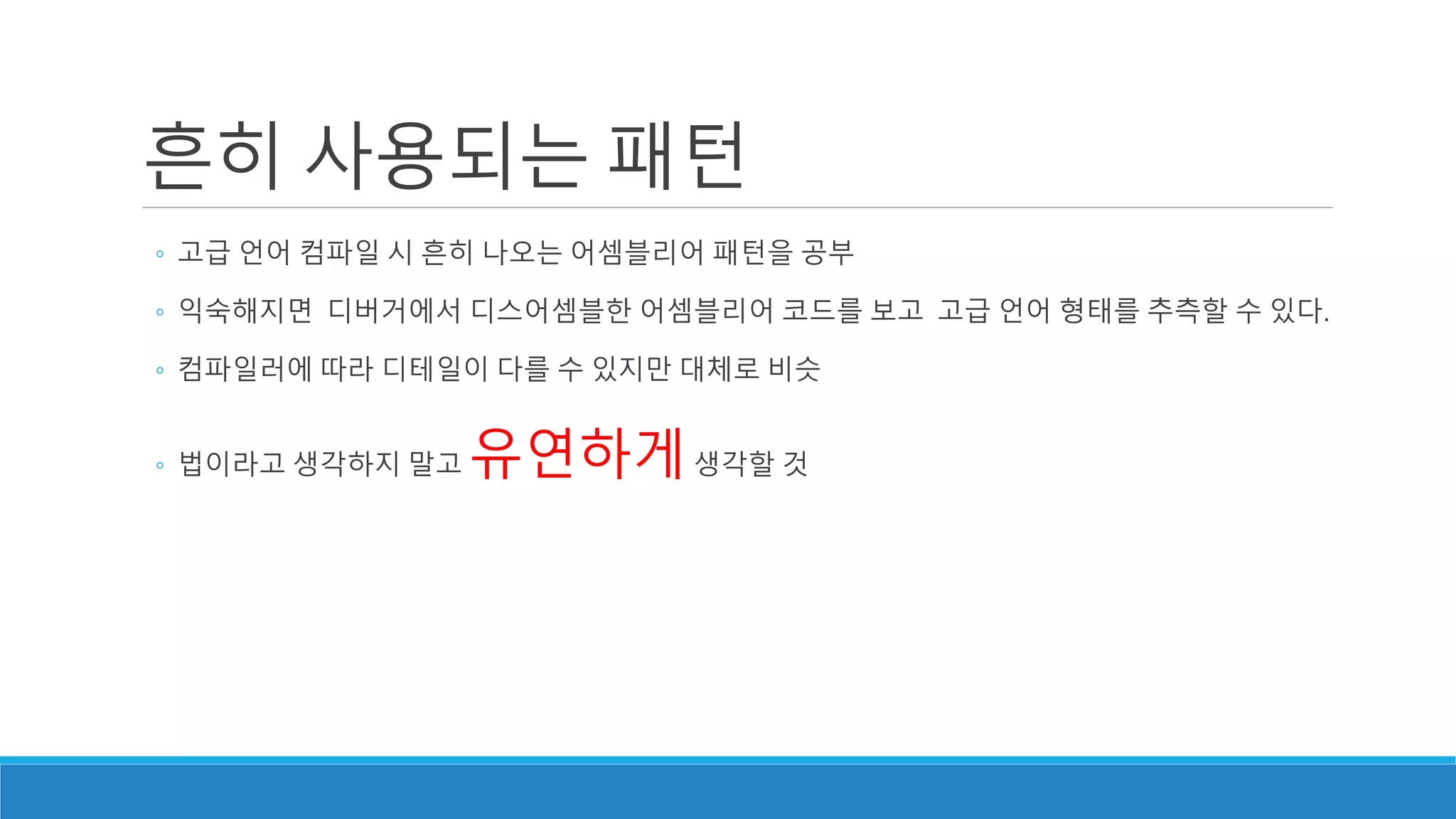

- 3. 흔히 사용되는 패턴 ◦고급 언어 컴파일 시 흔히 나오는 어셈블리어 패턴을 공부 ◦ 익숙해지면 디버거에서 디스어셈블한 어셈블리어 코드를 보고 고급 언어 형태를 추측할 수 있다. ◦ 컴파일러에 따라 디테일이 다를 수 있지만 대체로 비슷 ◦ 법이라고 생각하지 말고 유연하게생각할 것

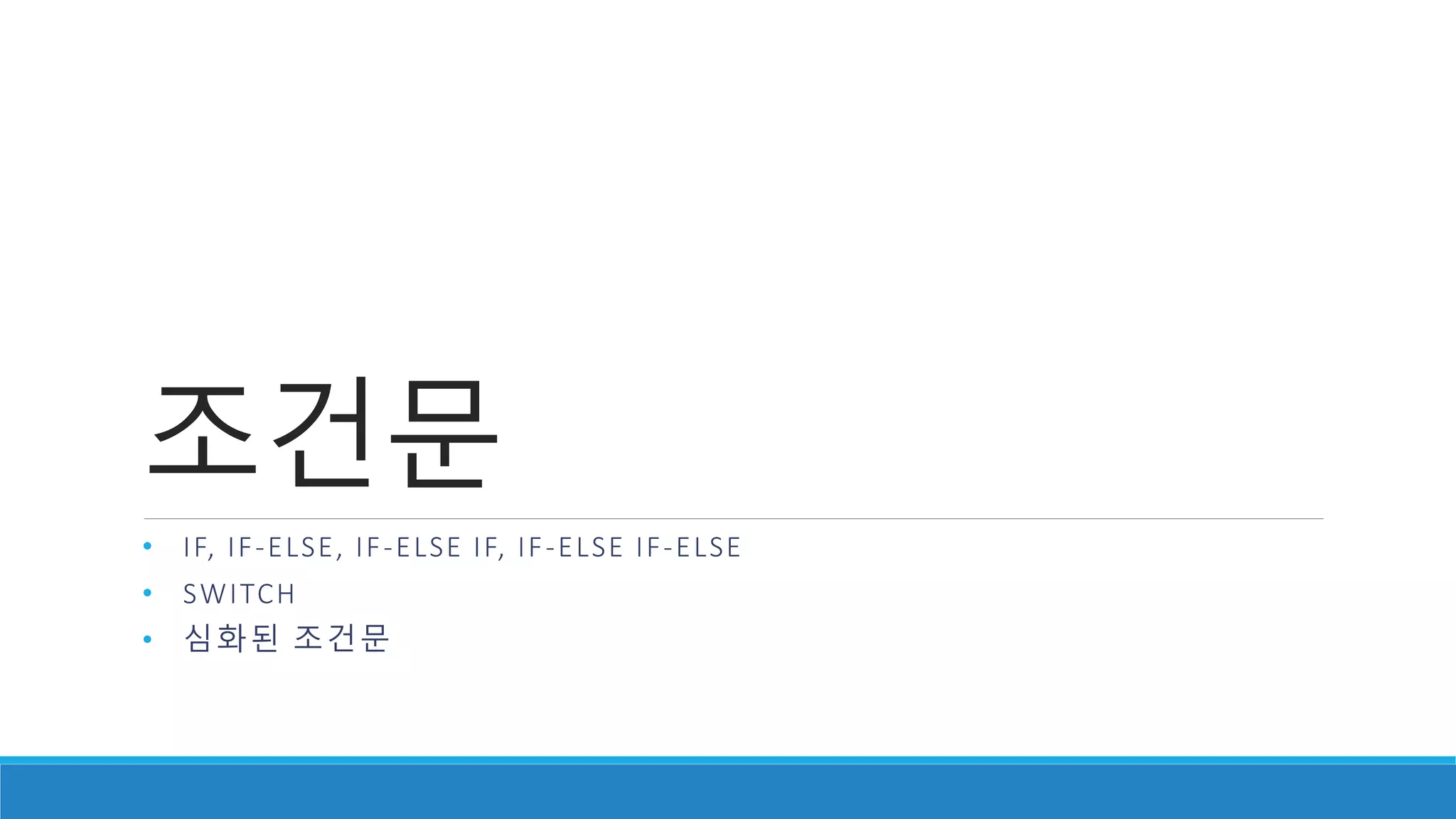

- 4. 조건문 • IF, IF-ELSE,IF-ELSE IF, IF-ELSE IF-ELSE • SWITCH • 심화된 조건문

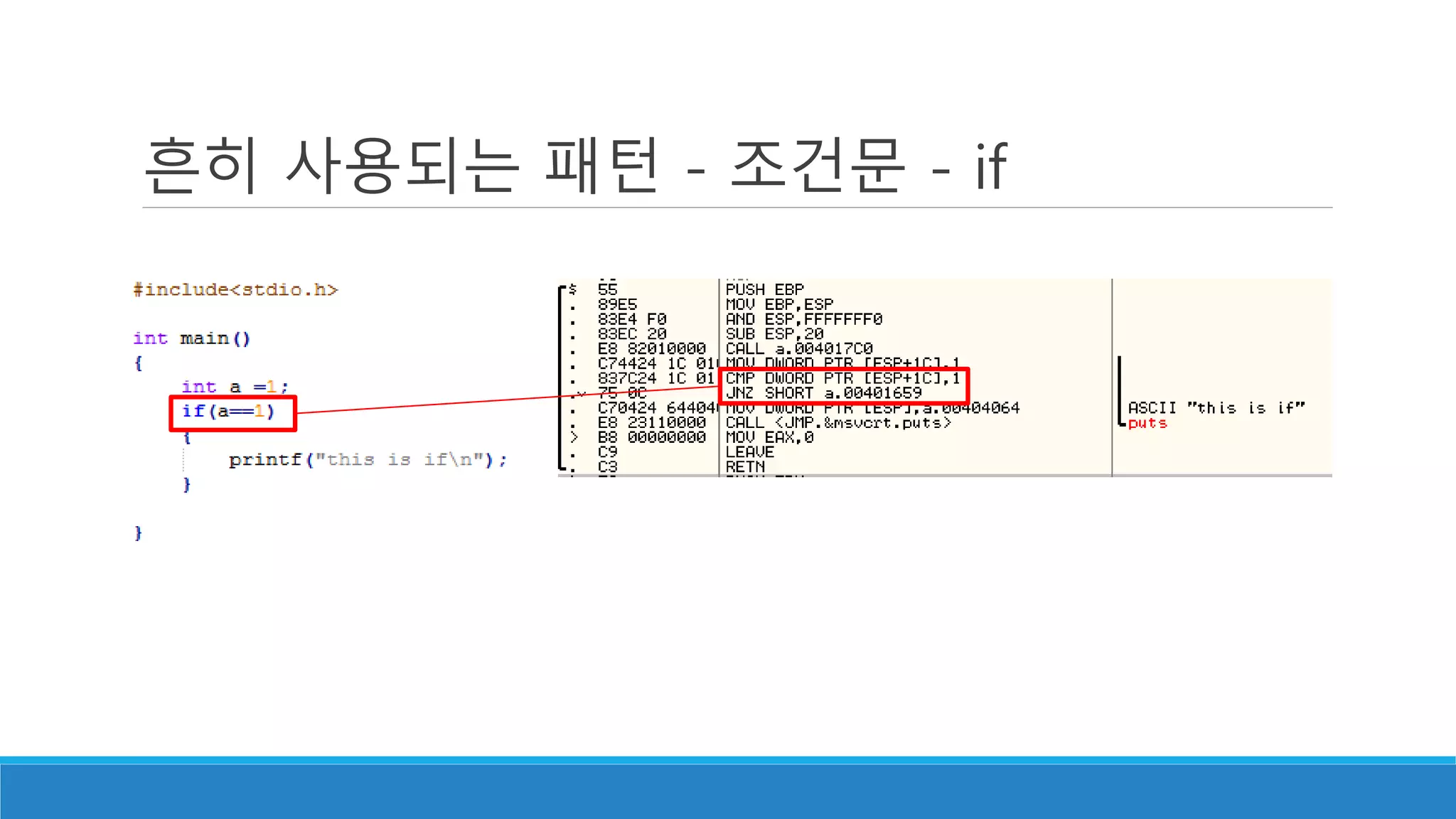

- 5. 흔히 사용되는 패턴- 조건문 - if

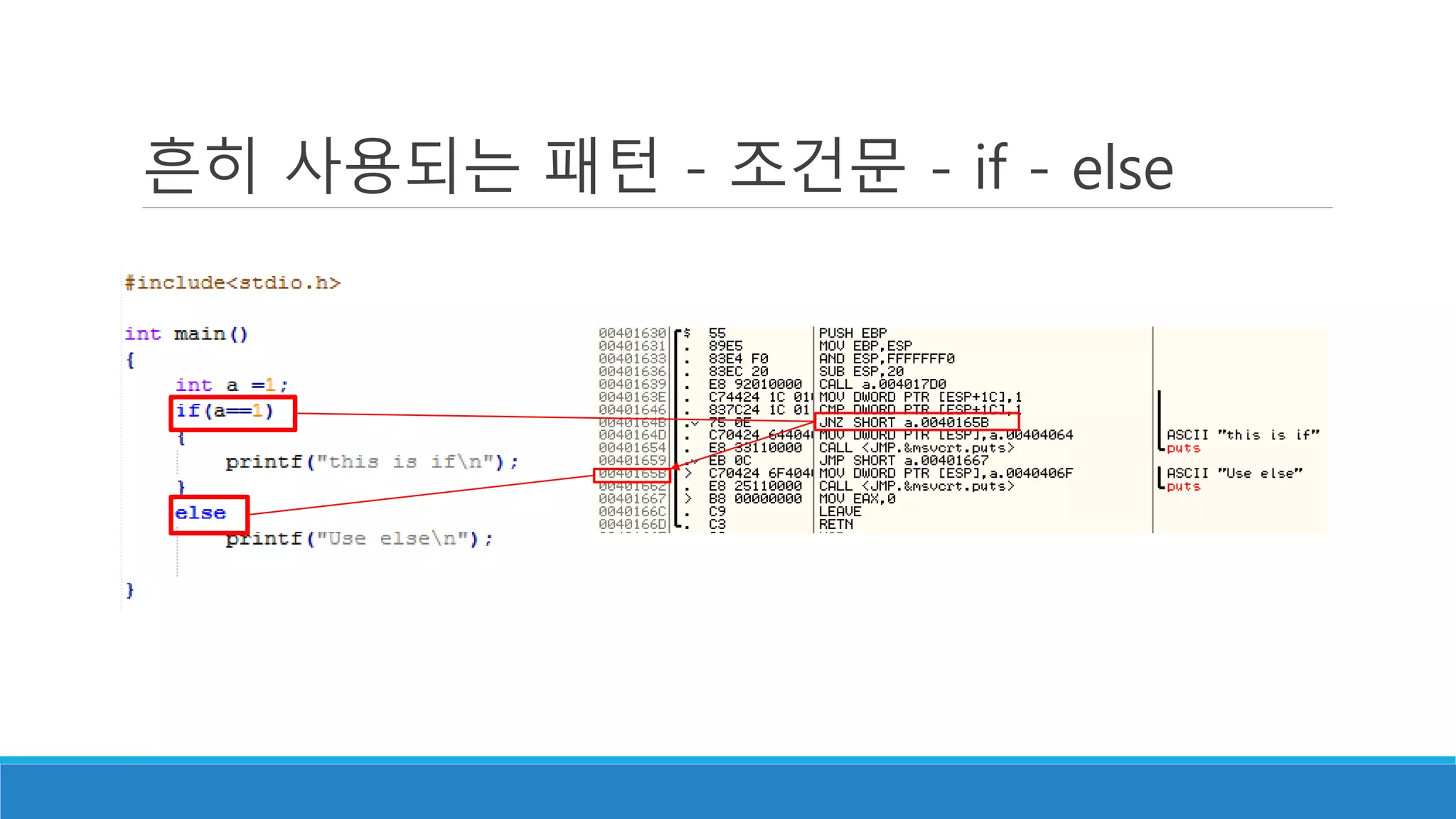

- 6. 흔히 사용되는 패턴- 조건문 - if - else

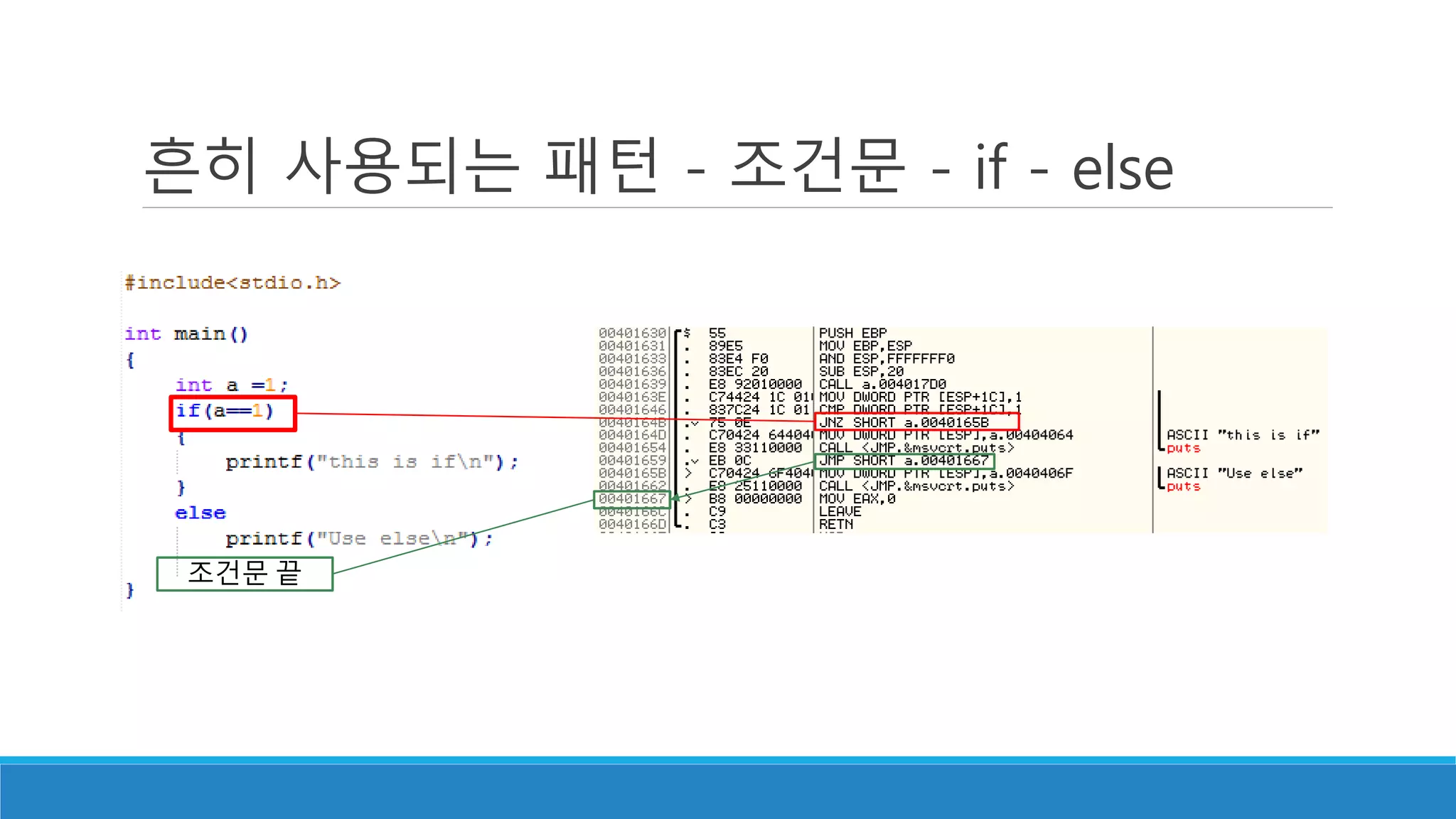

- 7. 흔히 사용되는 패턴- 조건문 - if - else 조건문 끝

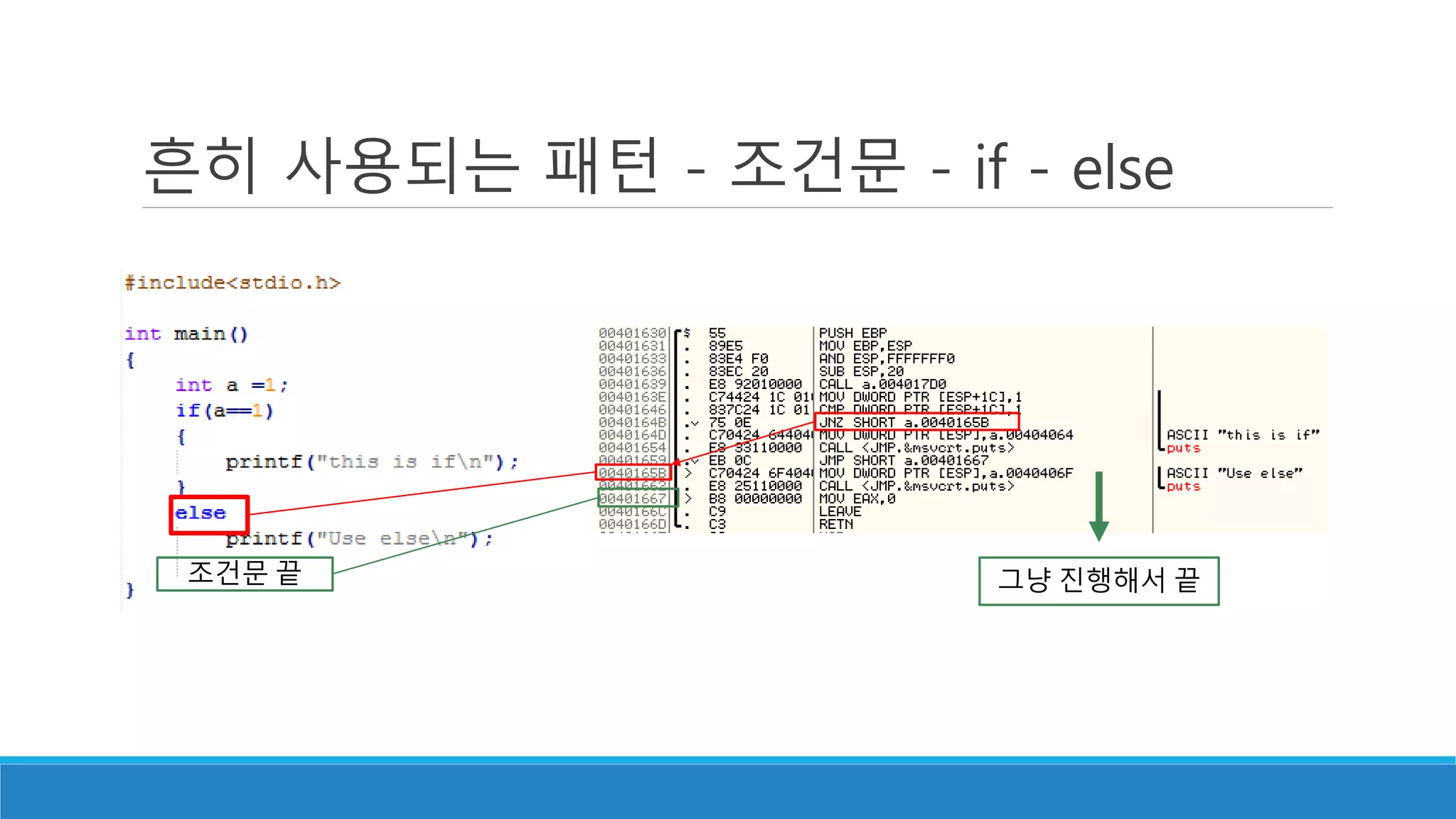

- 8. 흔히 사용되는 패턴- 조건문 - if - else 조건문 끝 그냥 진행해서 끝

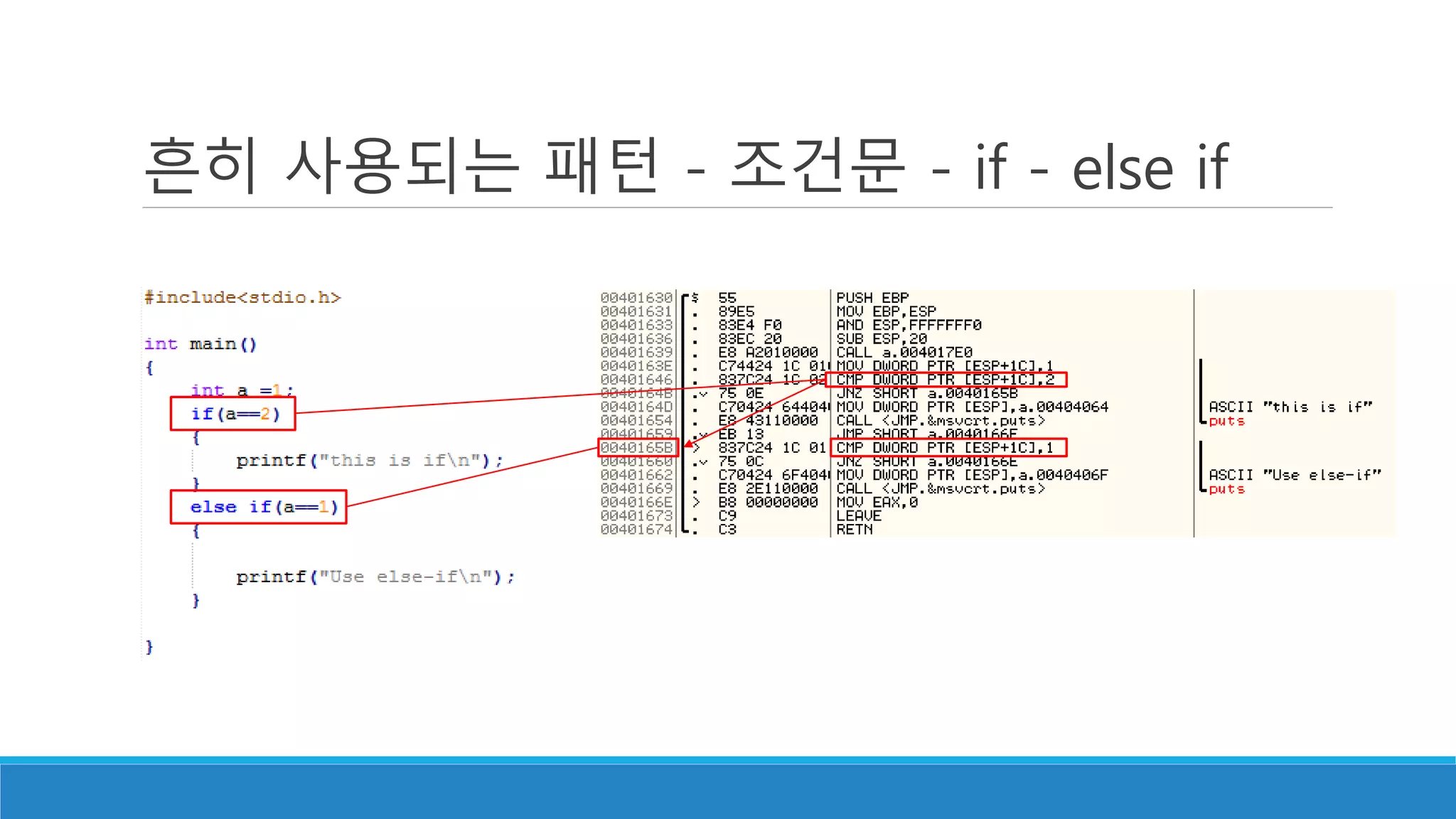

- 9. 흔히 사용되는 패턴- 조건문 - if - else if

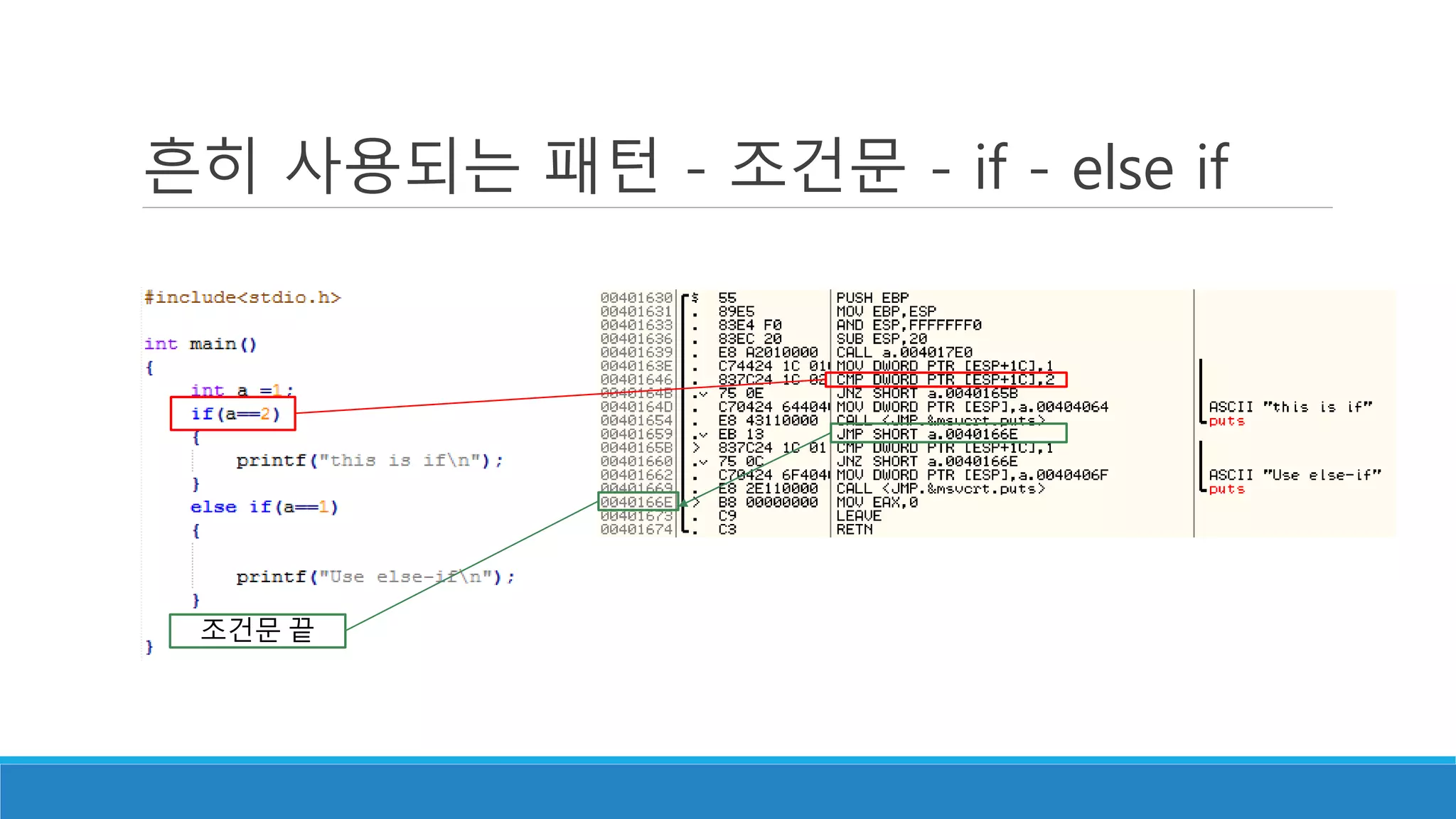

- 10. 흔히 사용되는 패턴- 조건문 - if - else if 조건문 끝

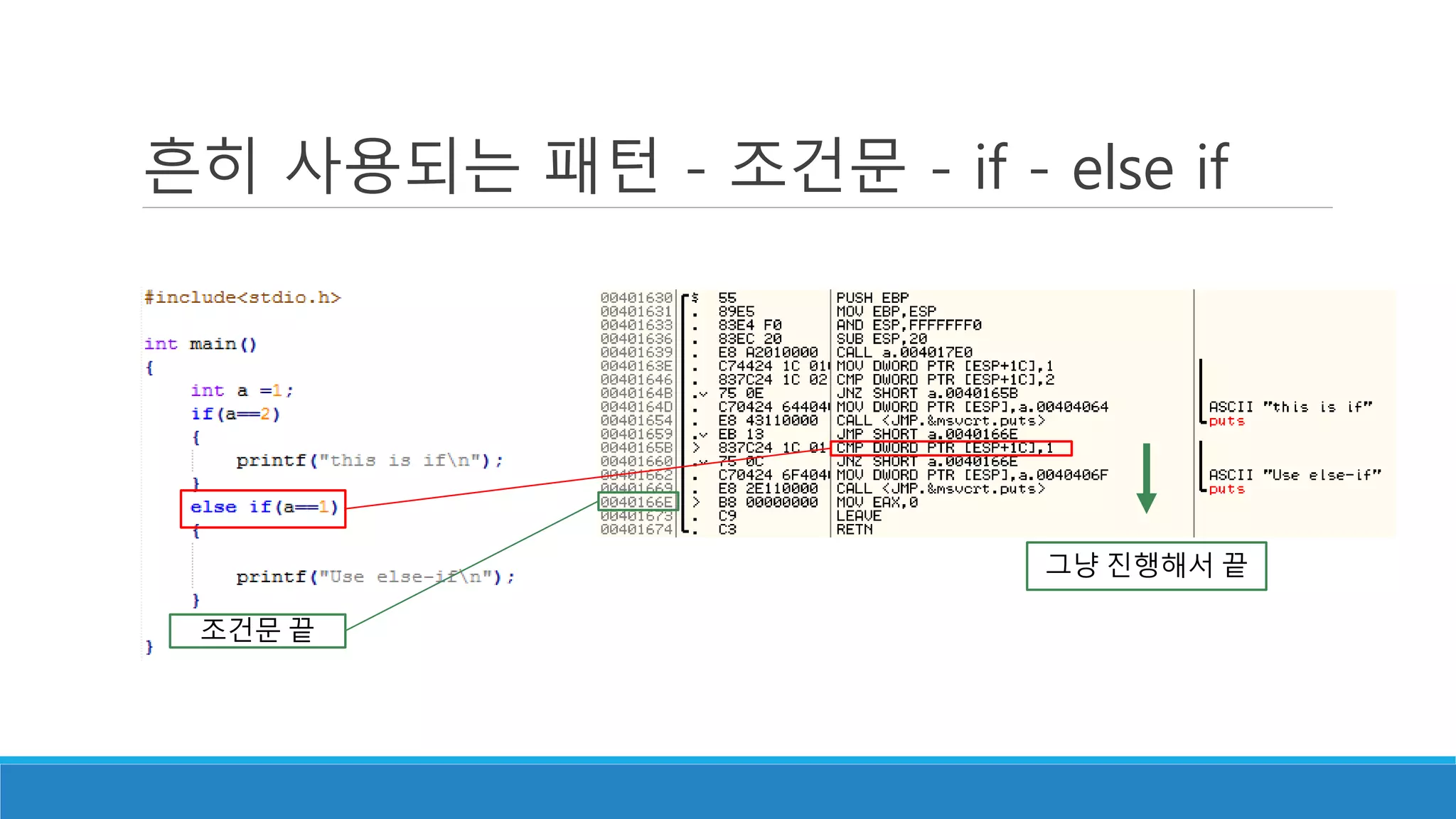

- 11. 흔히 사용되는 패턴- 조건문 - if - else if 조건문 끝 그냥 진행해서 끝

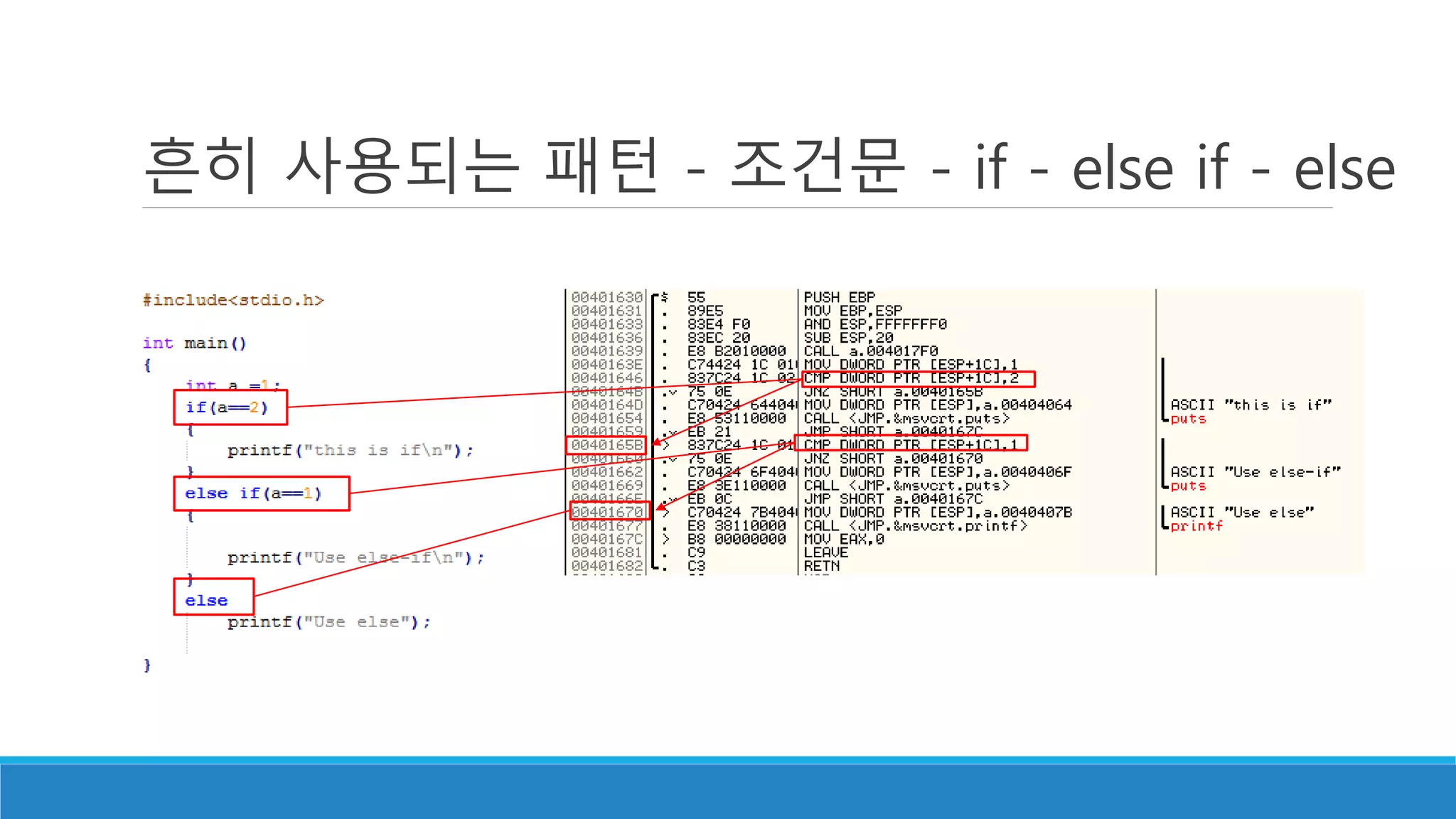

- 12. 흔히 사용되는 패턴- 조건문 - if - else if - else

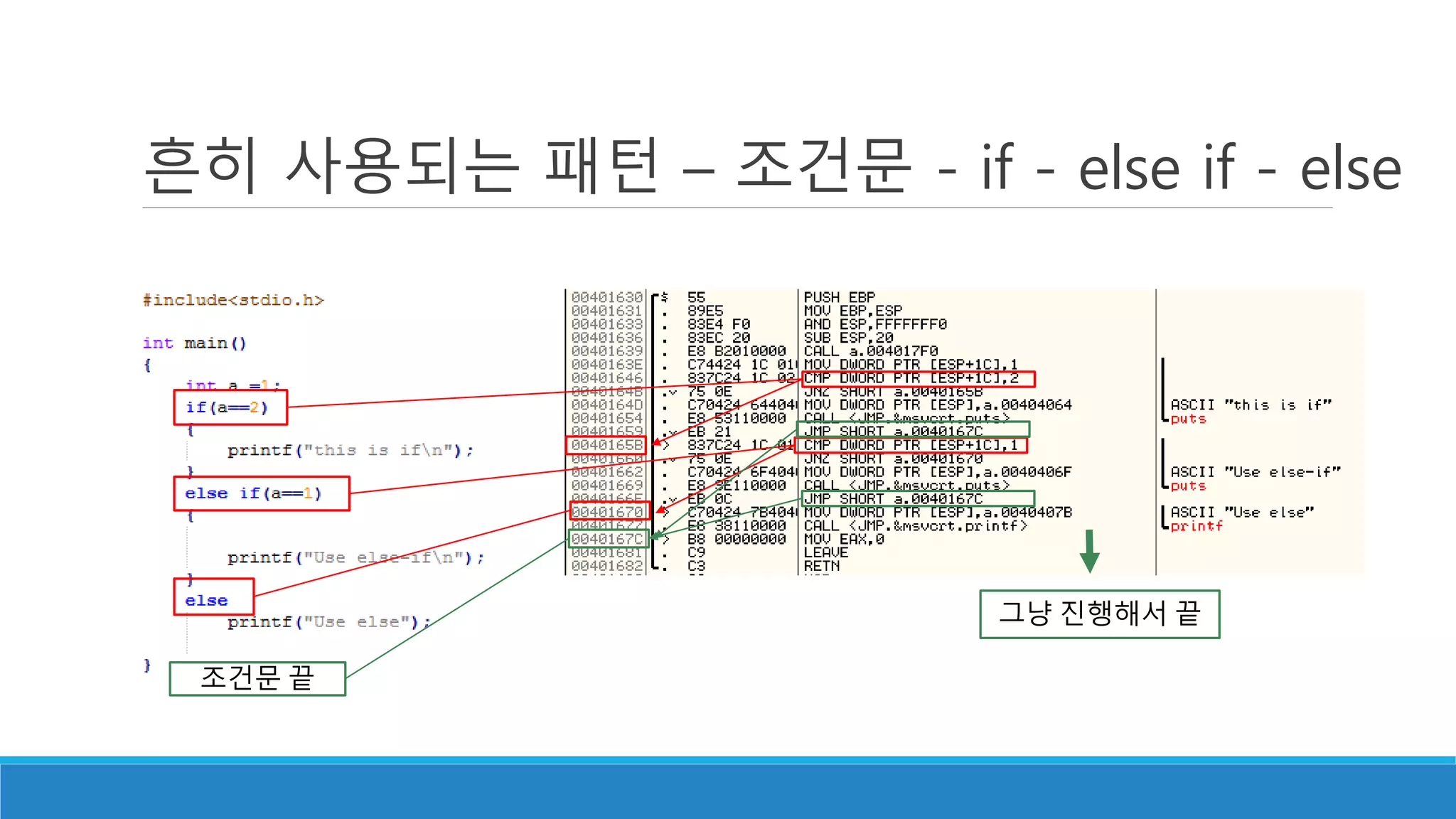

- 13. 흔히 사용되는 패턴– 조건문 - if - else if - else 조건문 끝 그냥 진행해서 끝

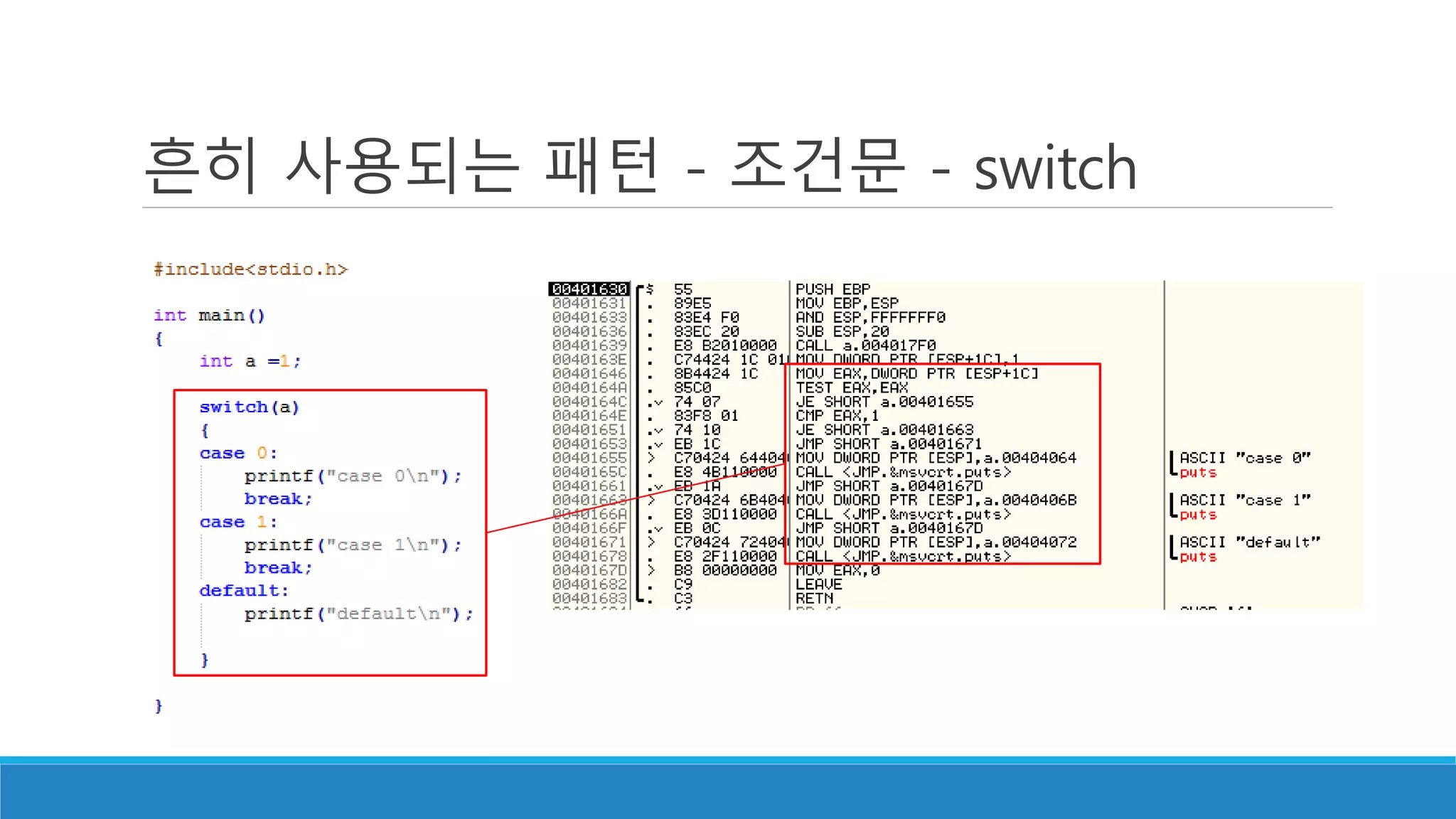

- 14. 흔히 사용되는 패턴- 조건문 - switch

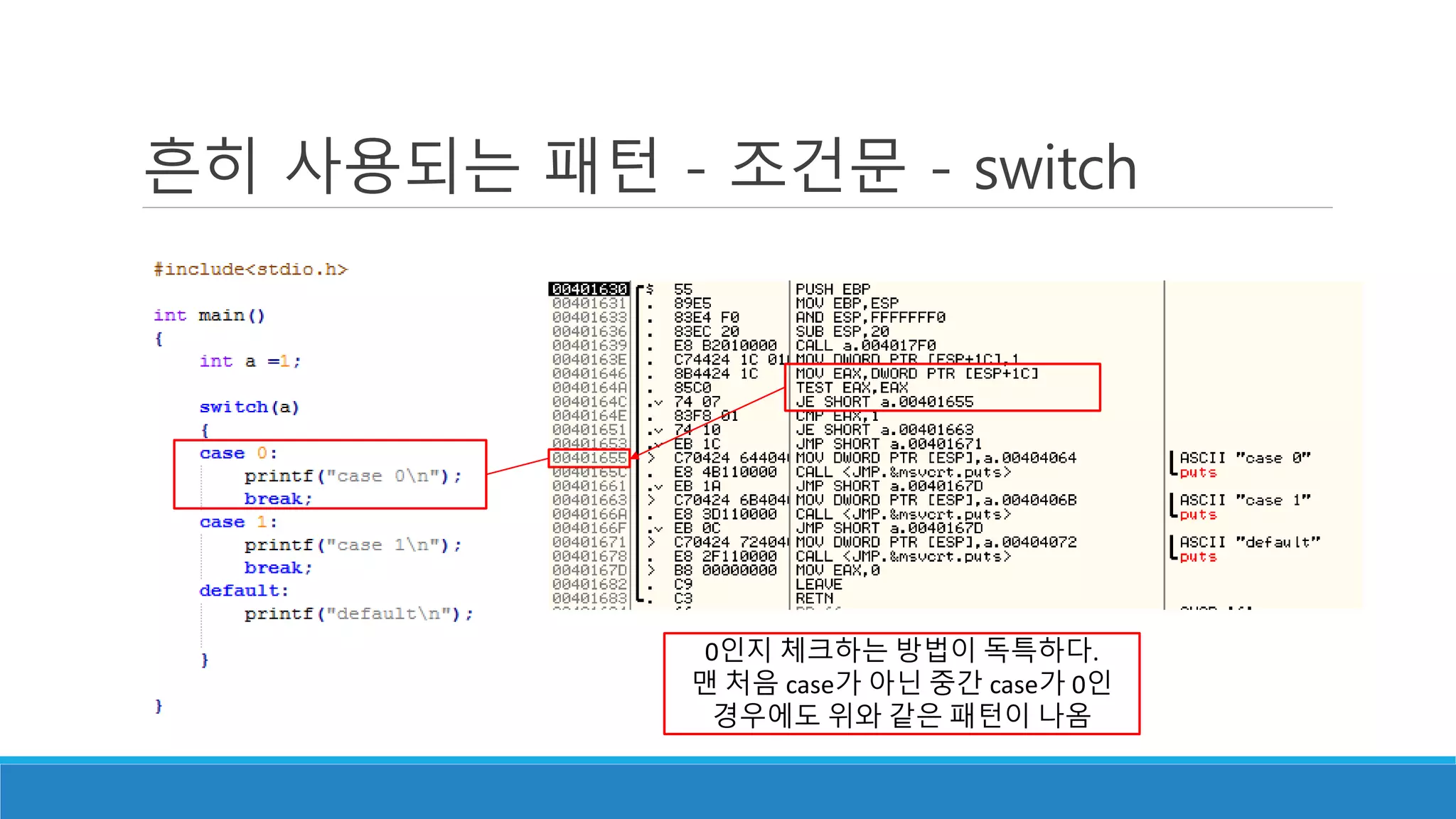

- 15. 흔히 사용되는 패턴- 조건문 - switch 0인지 체크하는 방법이 독특하다. 맨 처음 case가 아닌 중간 case가 0인 경우에도 위와 같은 패턴이 나옴

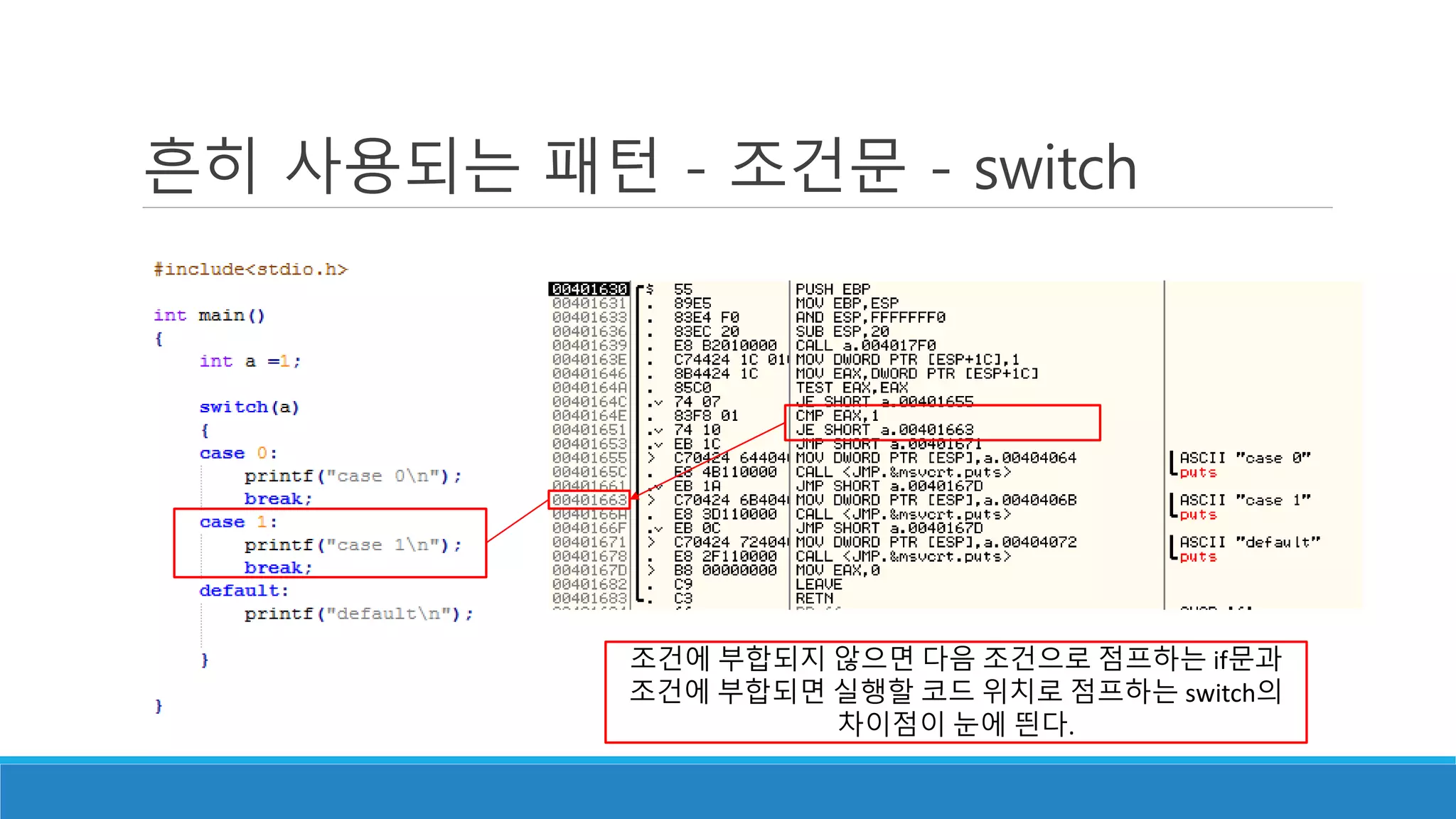

- 16. 흔히 사용되는 패턴- 조건문 - switch 조건에 부합되지 않으면 다음 조건으로 점프하는 if문과 조건에 부합되면 실행할 코드 위치로 점프하는 switch의 차이점이 눈에 띈다.
- 17. 흔히 사용되는 패턴- 조건문 - switch 아무 조건도 맞지 않아 끝까지 분기하지 않은 경우 default로 간다.

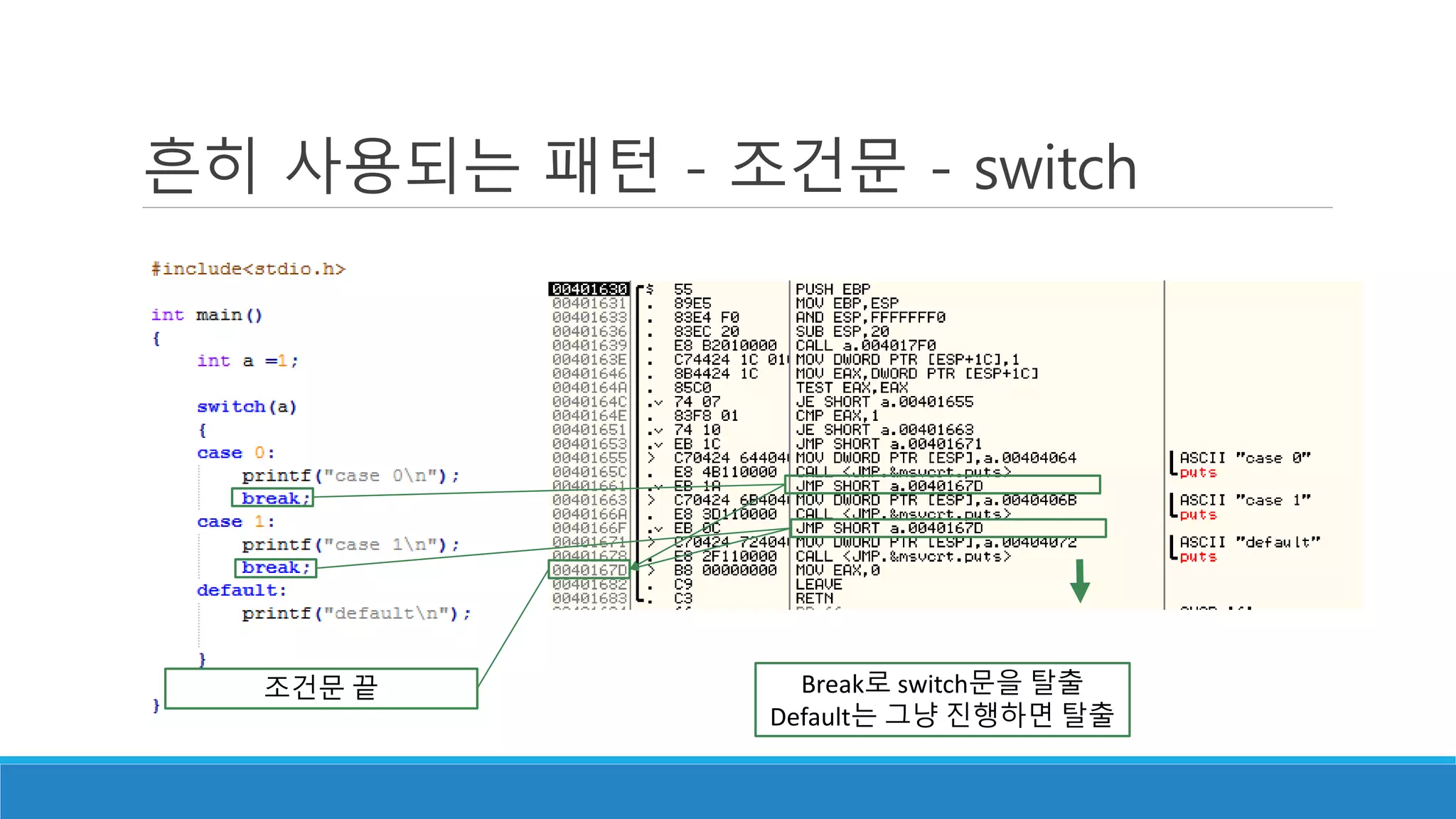

- 18. 흔히 사용되는 패턴- 조건문 - switch 조건문 끝 Break로 switch문을 탈출 Default는 그냥 진행하면 탈출

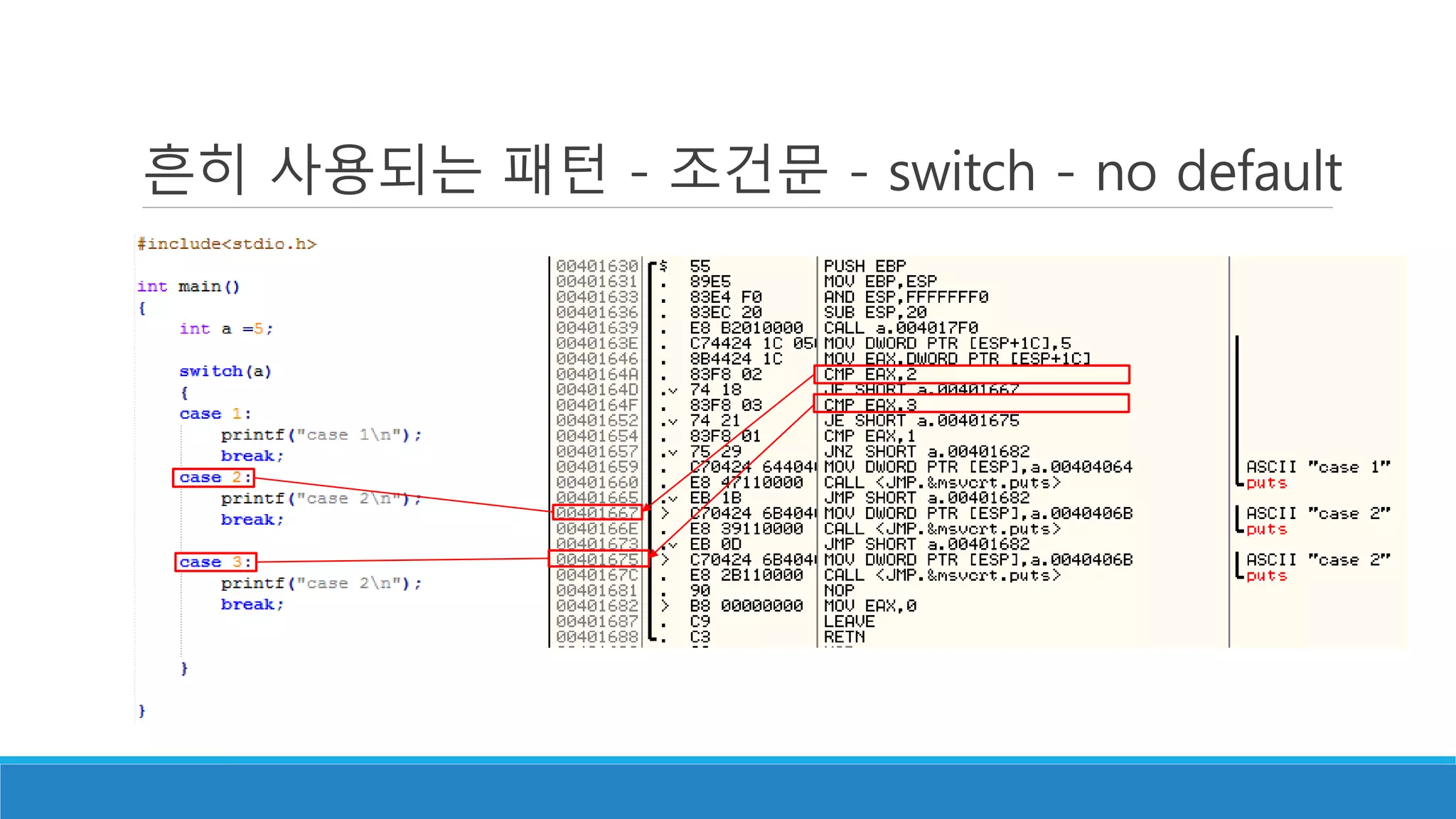

- 19. 흔히 사용되는 패턴- 조건문 - switch - no default

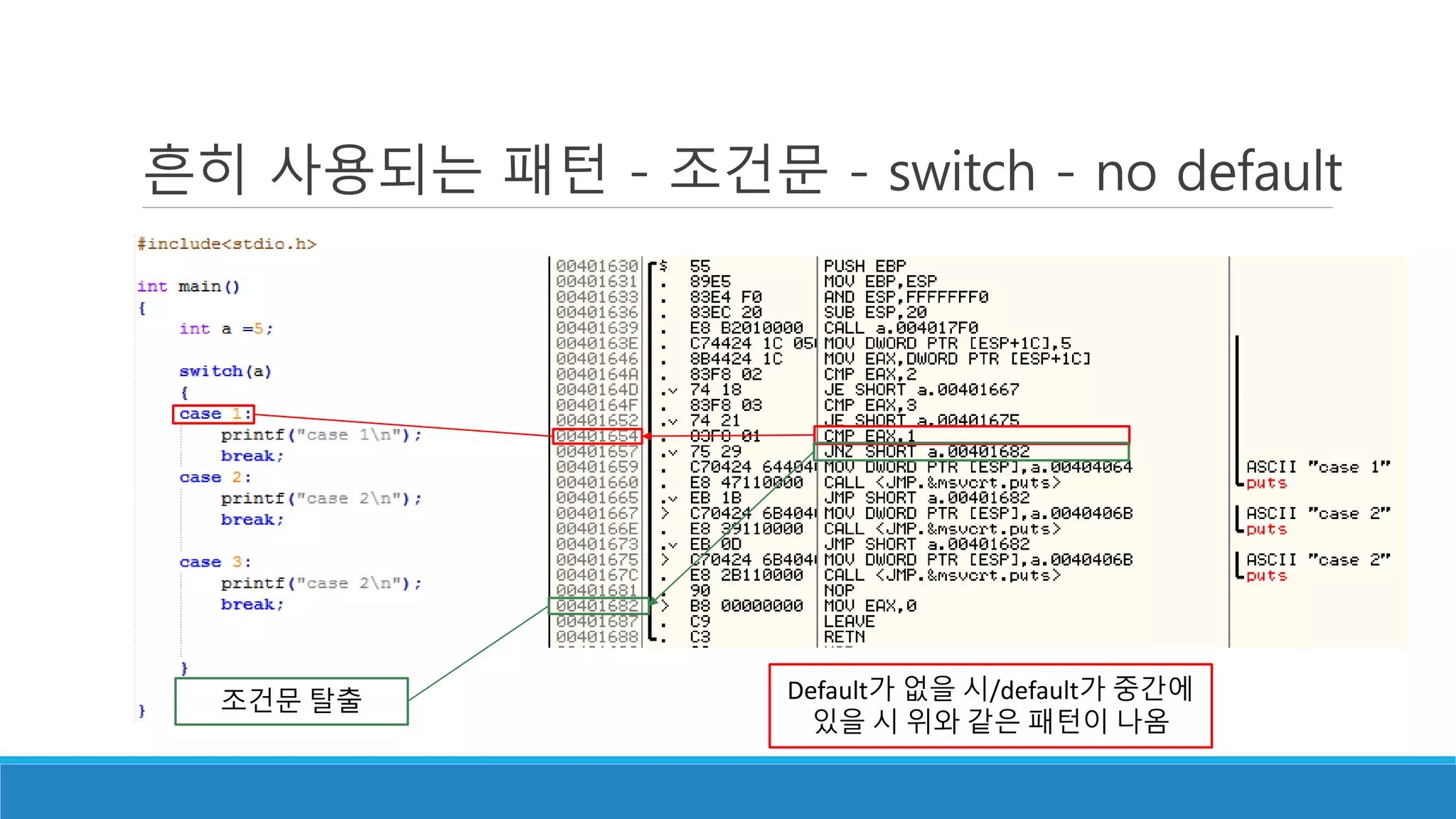

- 20. 흔히 사용되는 패턴- 조건문 - switch - no default 조건문 탈출 Default가 없을 시/default가 중간에 있을 시 위와 같은 패턴이 나옴

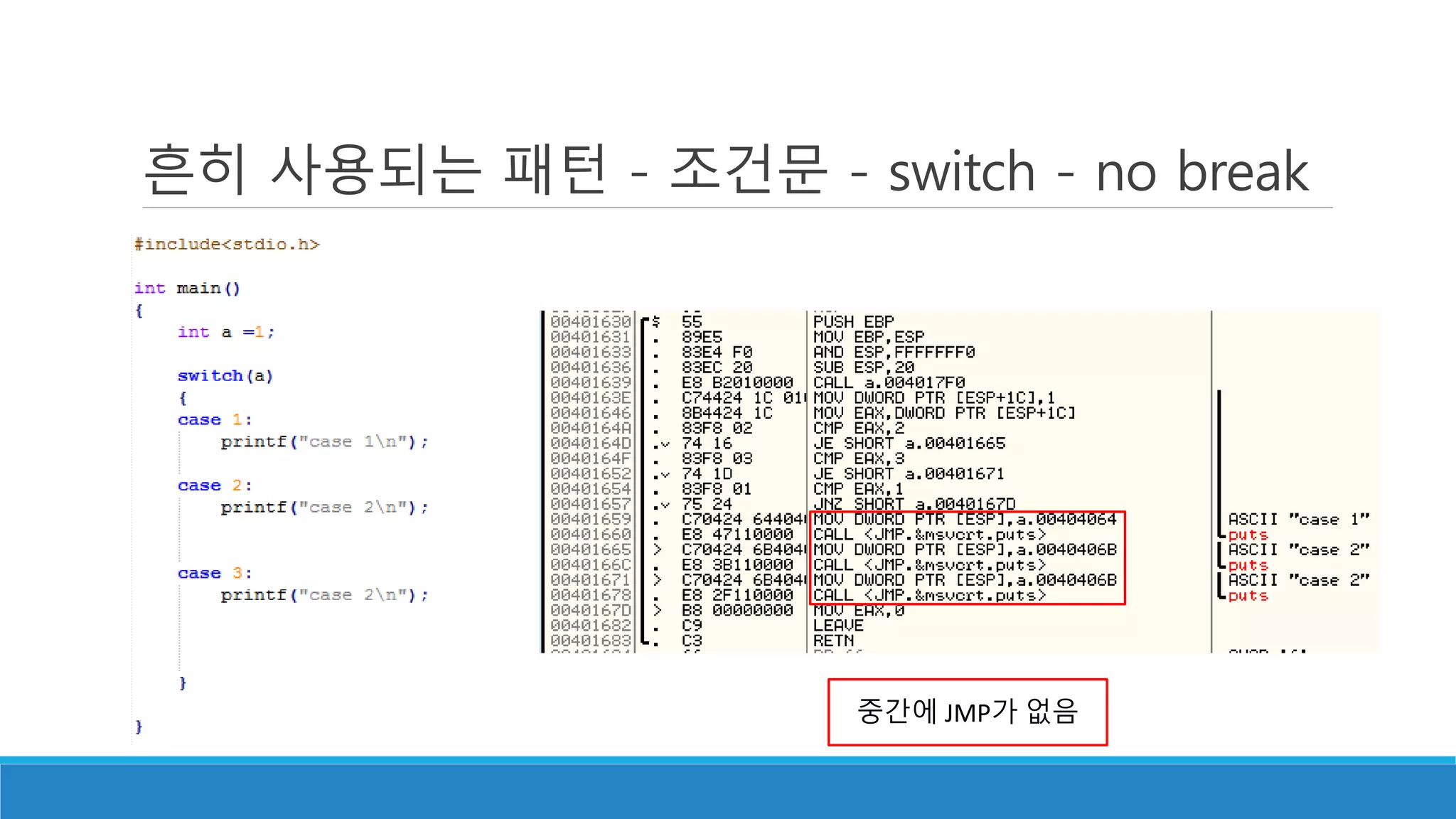

- 21. 흔히 사용되는 패턴- 조건문 - switch - no break 중간에 JMP가 없음

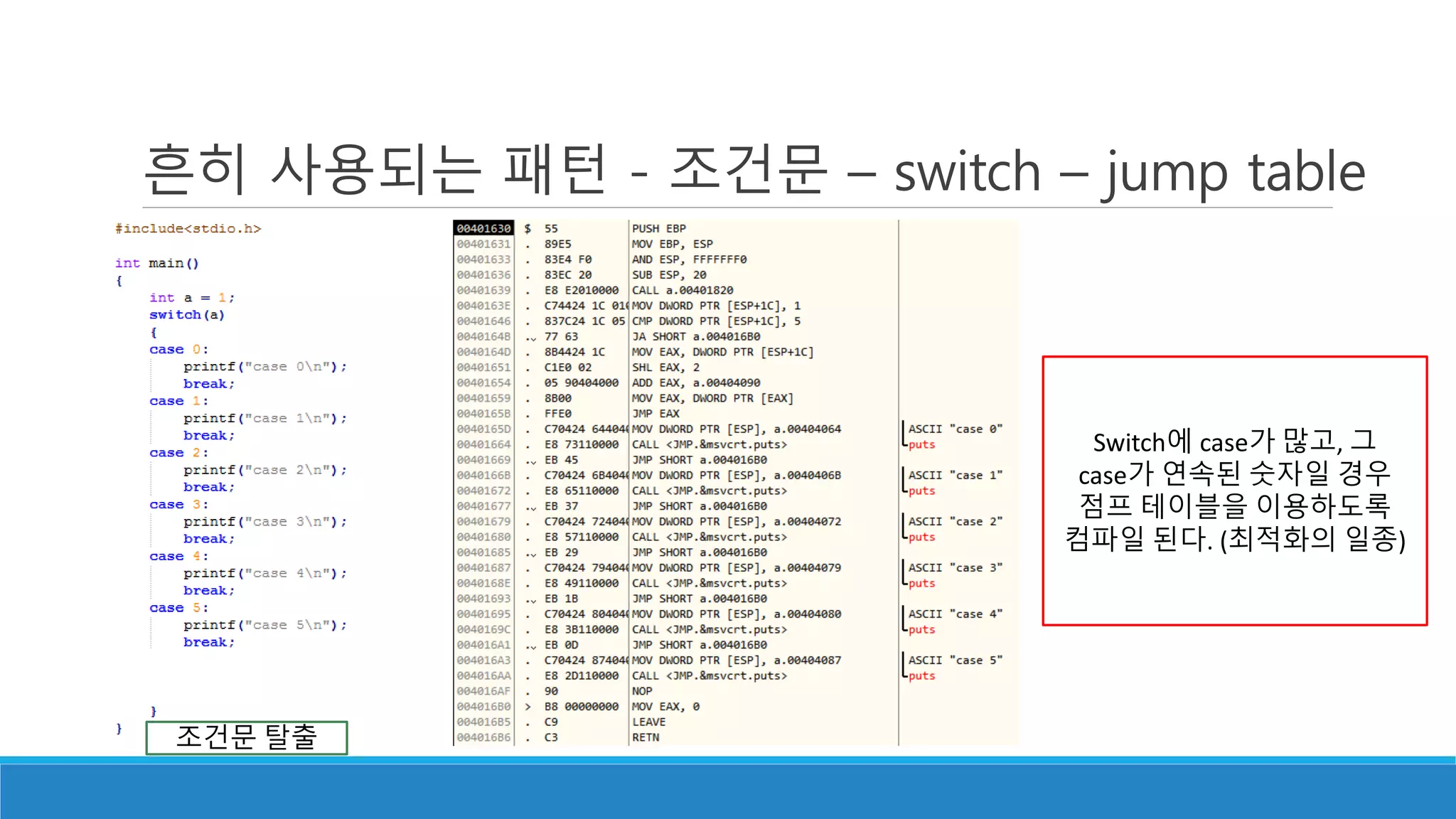

- 22. 흔히 사용되는 패턴- 조건문 – switch – jump table Switch에 case가 많고, 그 case가 연속된 숫자일 경우 점프 테이블을 이용하도록 컴파일 된다. (최적화의 일종) 조건문 탈출

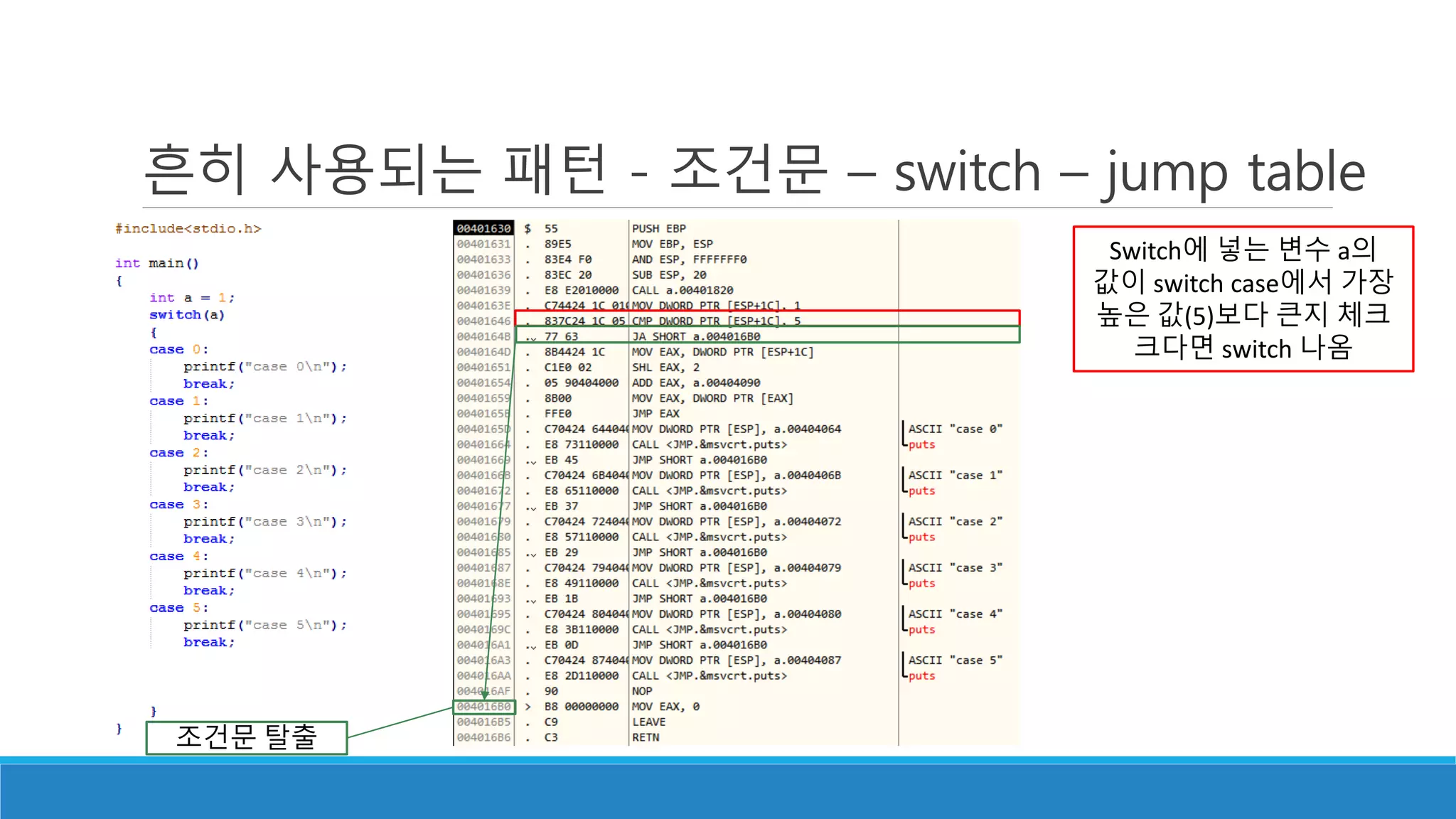

- 23. 흔히 사용되는 패턴- 조건문 – switch – jump table Switch에 넣는 변수 a의 값이 switch case에서 가장 높은 값(5)보다 큰지 체크 크다면 switch 나옴 조건문 탈출

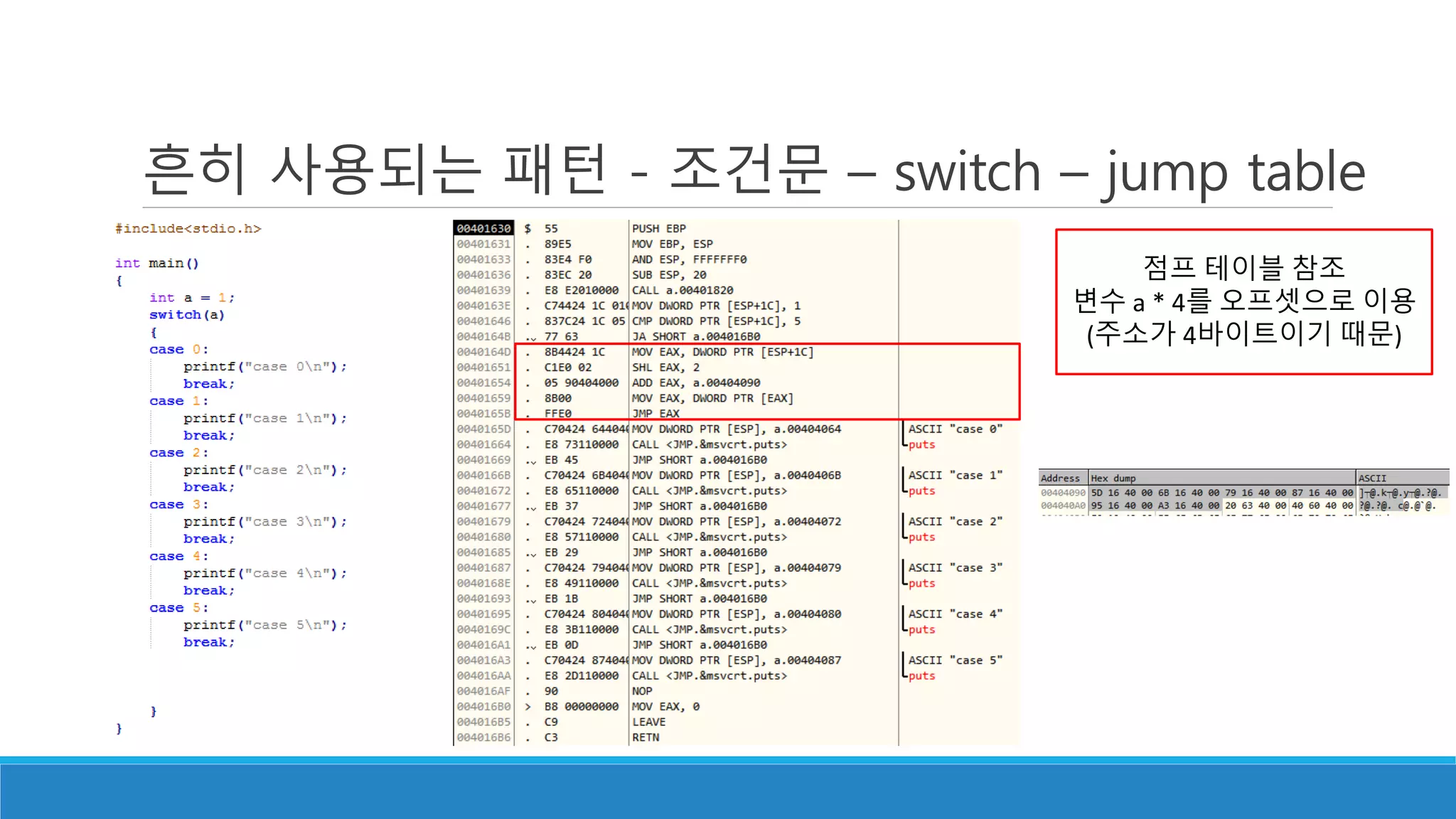

- 24. 흔히 사용되는 패턴- 조건문 – switch – jump table 점프 테이블 참조 변수 a * 4를 오프셋으로 이용 (주소가 4바이트이기 때문)

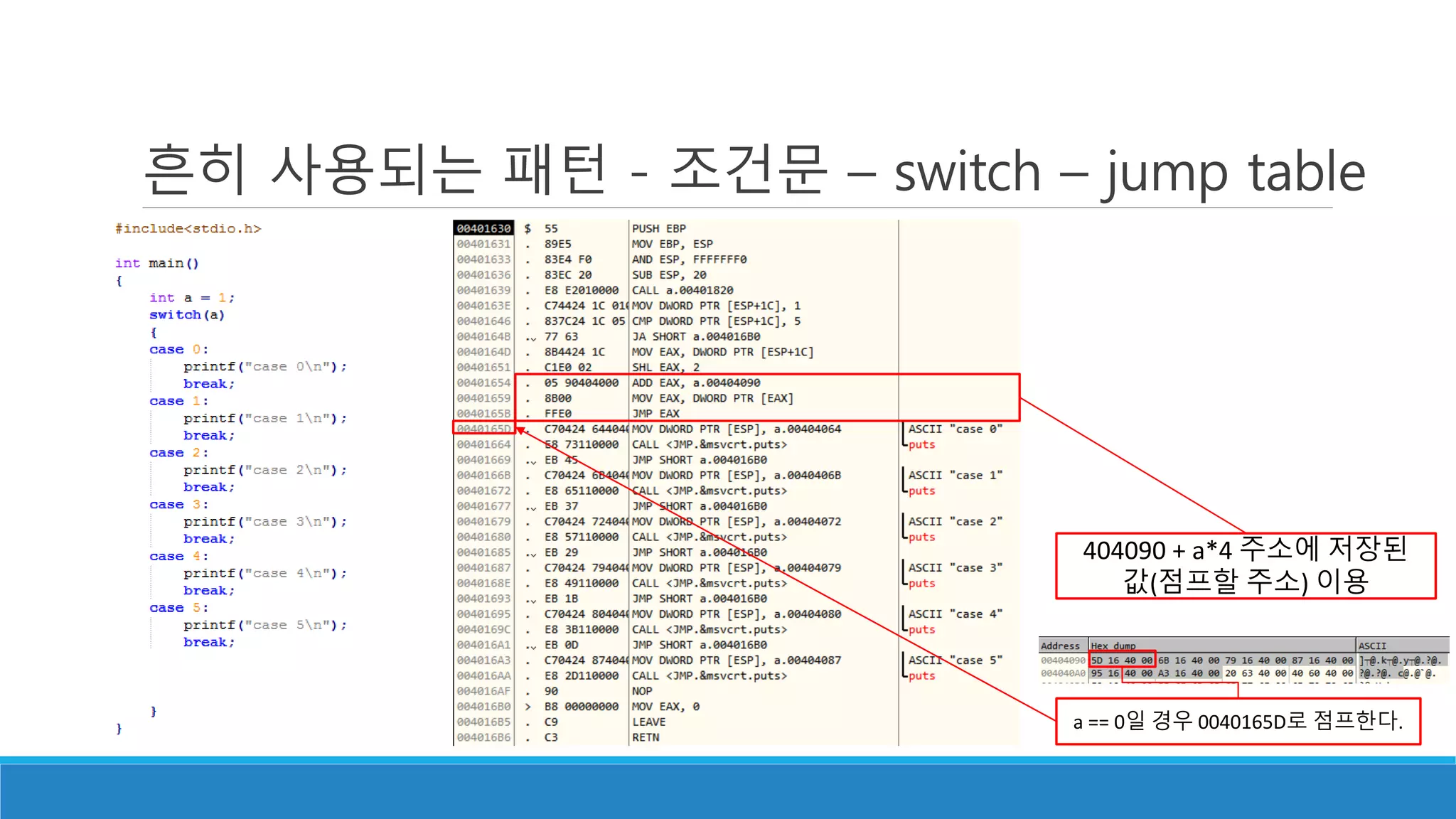

- 25. 흔히 사용되는 패턴- 조건문 – switch – jump table 404090 + a*4 주소에 저장된 값(점프할 주소) 이용 a == 0일 경우 0040165D로 점프한다.

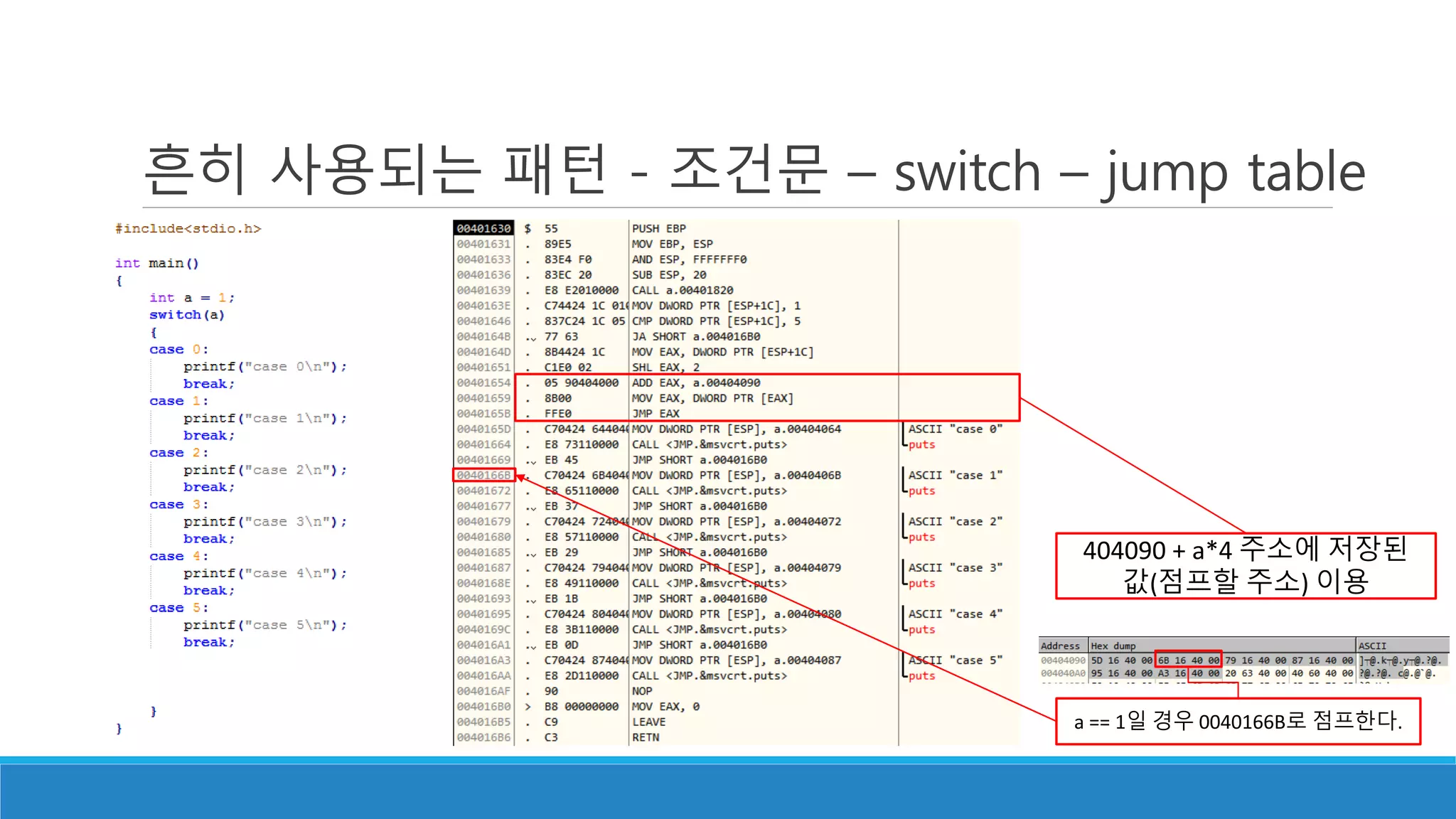

- 26. 흔히 사용되는 패턴- 조건문 – switch – jump table 404090 + a*4 주소에 저장된 값(점프할 주소) 이용 a == 1일 경우 0040166B로 점프한다.

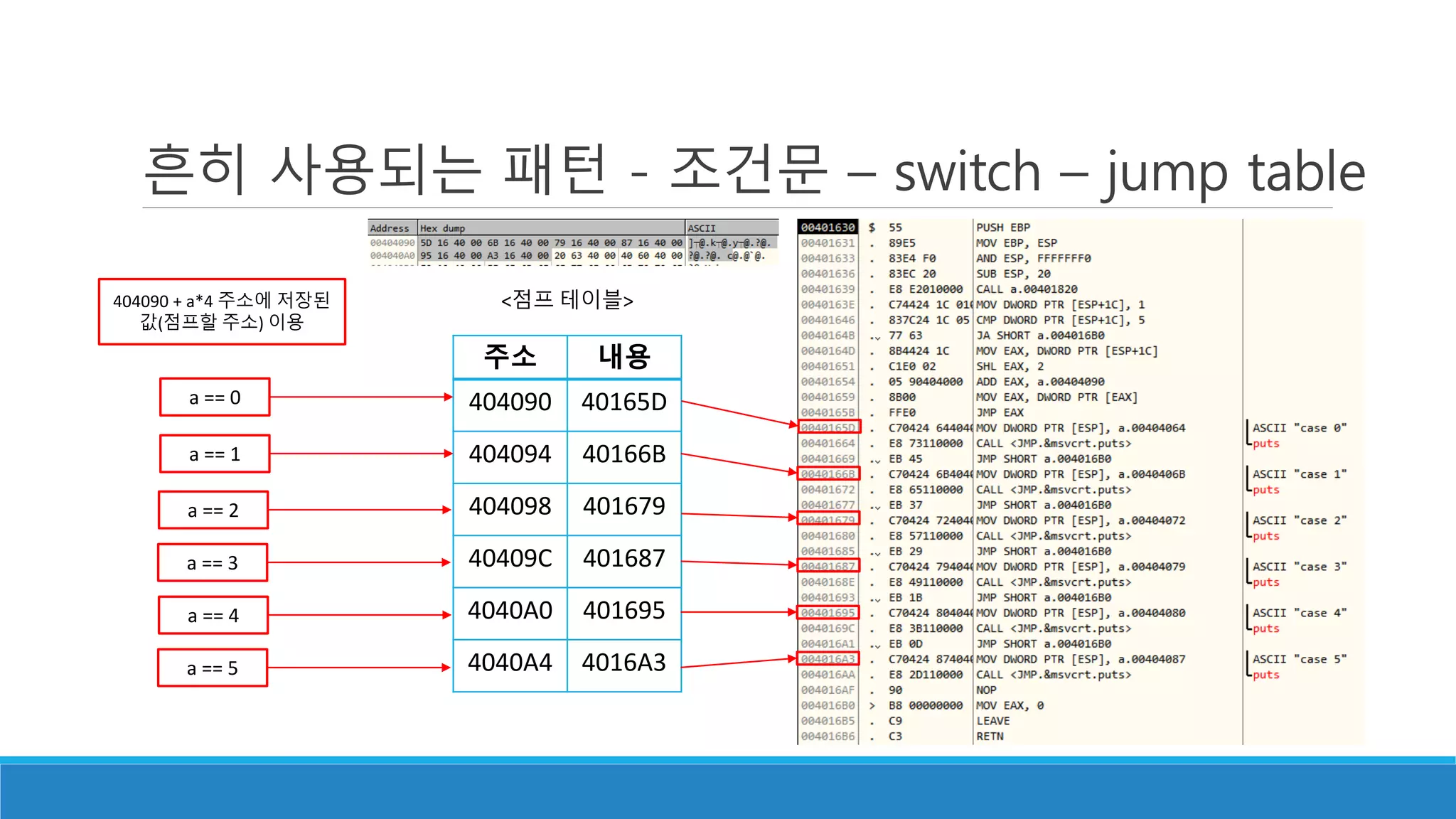

- 27. 흔히 사용되는 패턴- 조건문 – switch – jump table 주소 내용 404090 40165D 404094 40166B 404098 401679 40409C 401687 4040A0 401695 4040A4 4016A3 <점프 테이블>404090 + a*4 주소에 저장된 값(점프할 주소) 이용 a == 0 a == 1 a == 2 a == 3 a == 4 a == 5

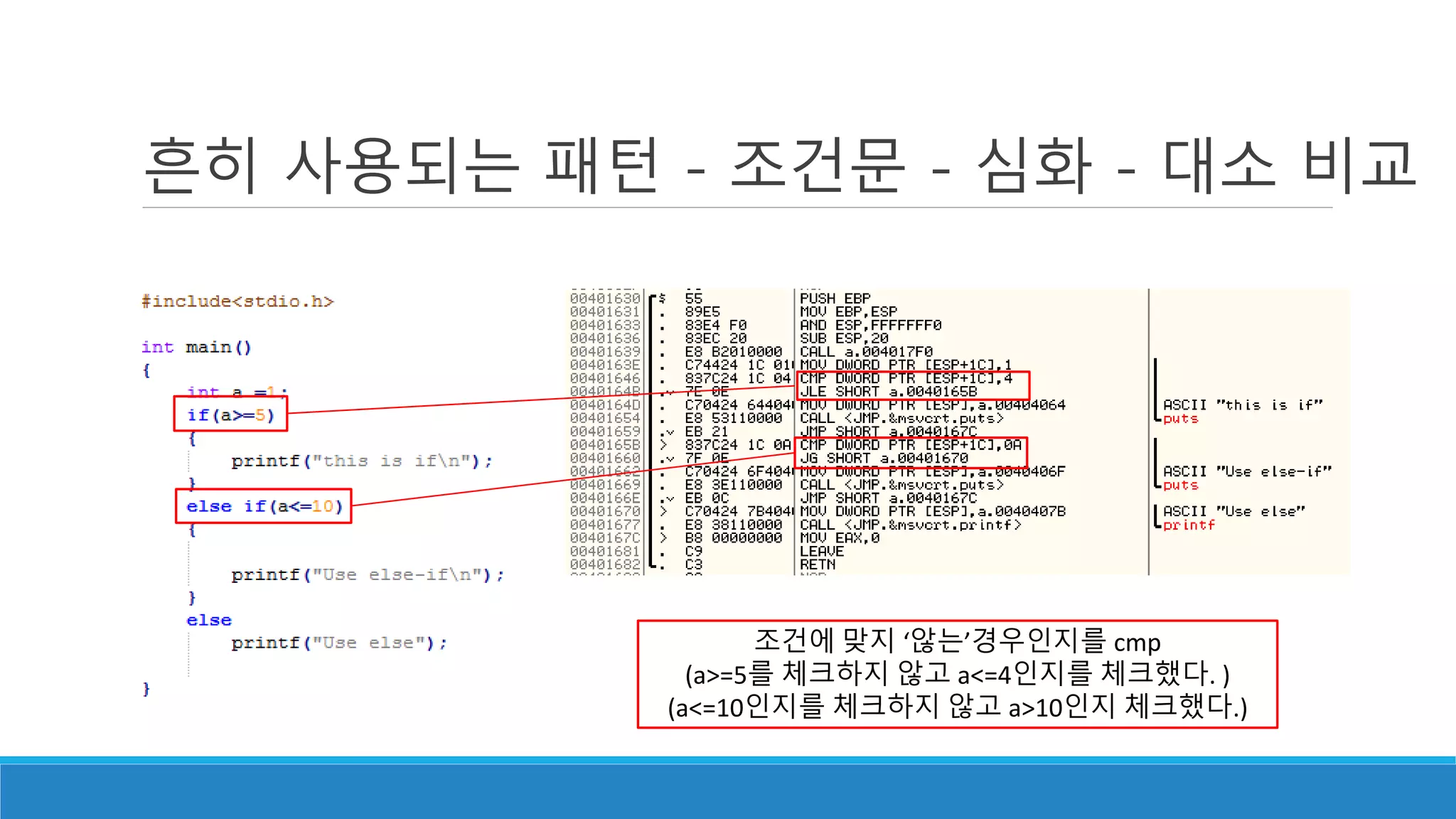

- 28. 흔히 사용되는 패턴- 조건문 - 심화 - 대소 비교 조건에 맞지 ‘않는’경우인지를 cmp (a>=5를 체크하지 않고 a<=4인지를 체크했다. ) (a<=10인지를 체크하지 않고 a>10인지 체크했다.)

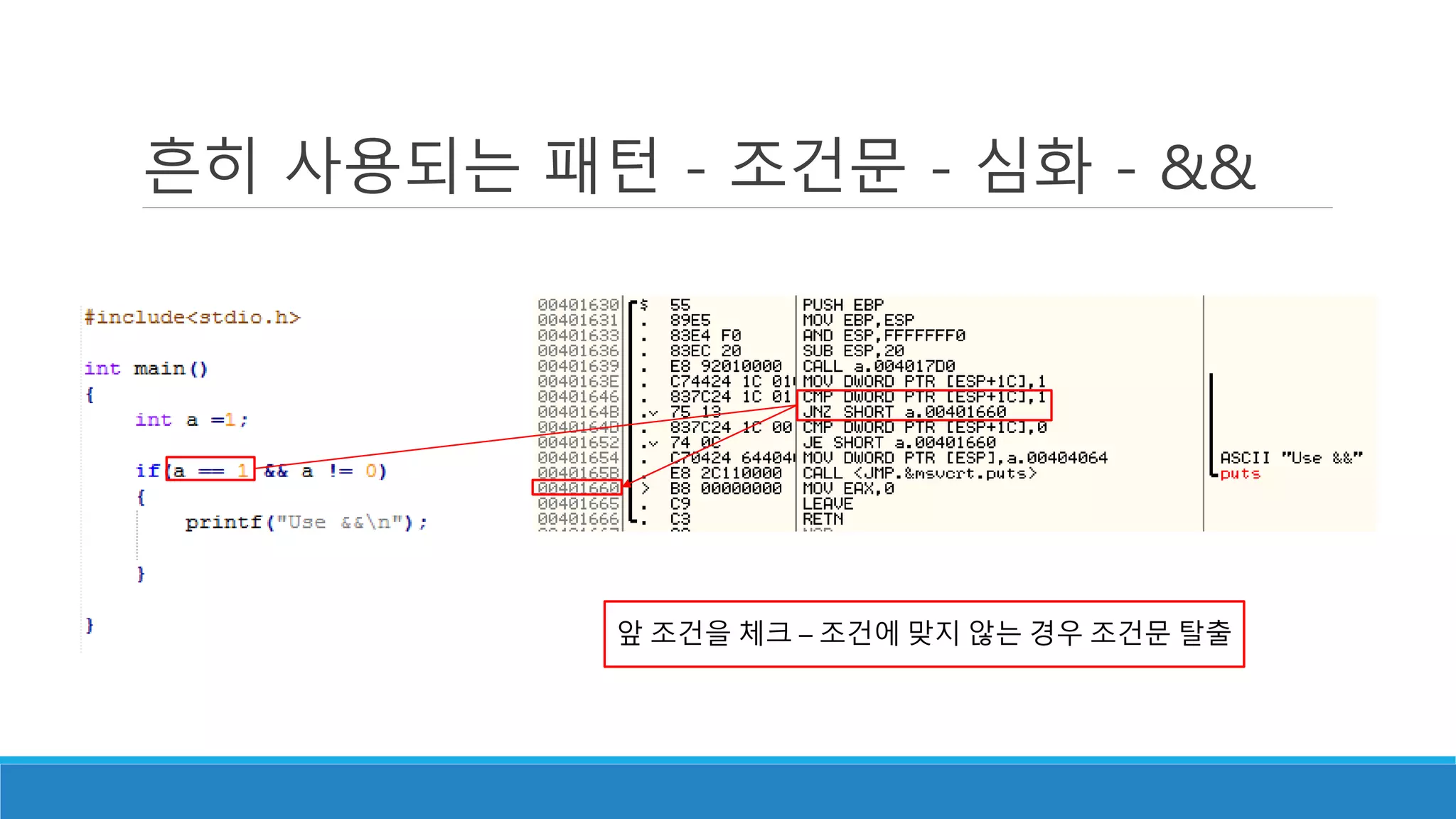

- 29. 흔히 사용되는 패턴- 조건문 - 심화 - && 앞 조건을 체크 – 조건에 맞지 않는 경우 조건문 탈출

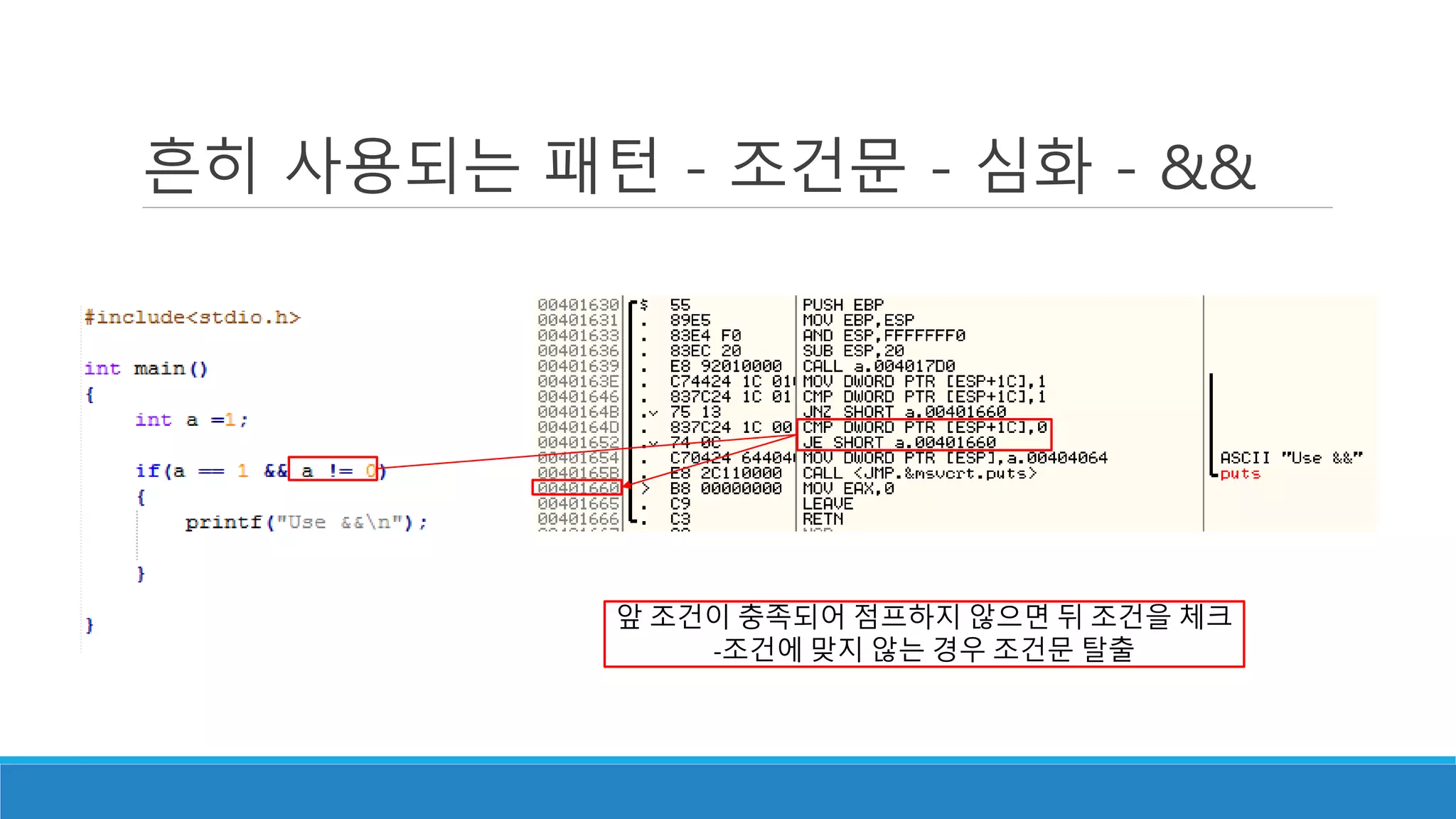

- 30. 흔히 사용되는 패턴- 조건문 - 심화 - && 앞 조건이 충족되어 점프하지 않으면 뒤 조건을 체크 -조건에 맞지 않는 경우 조건문 탈출

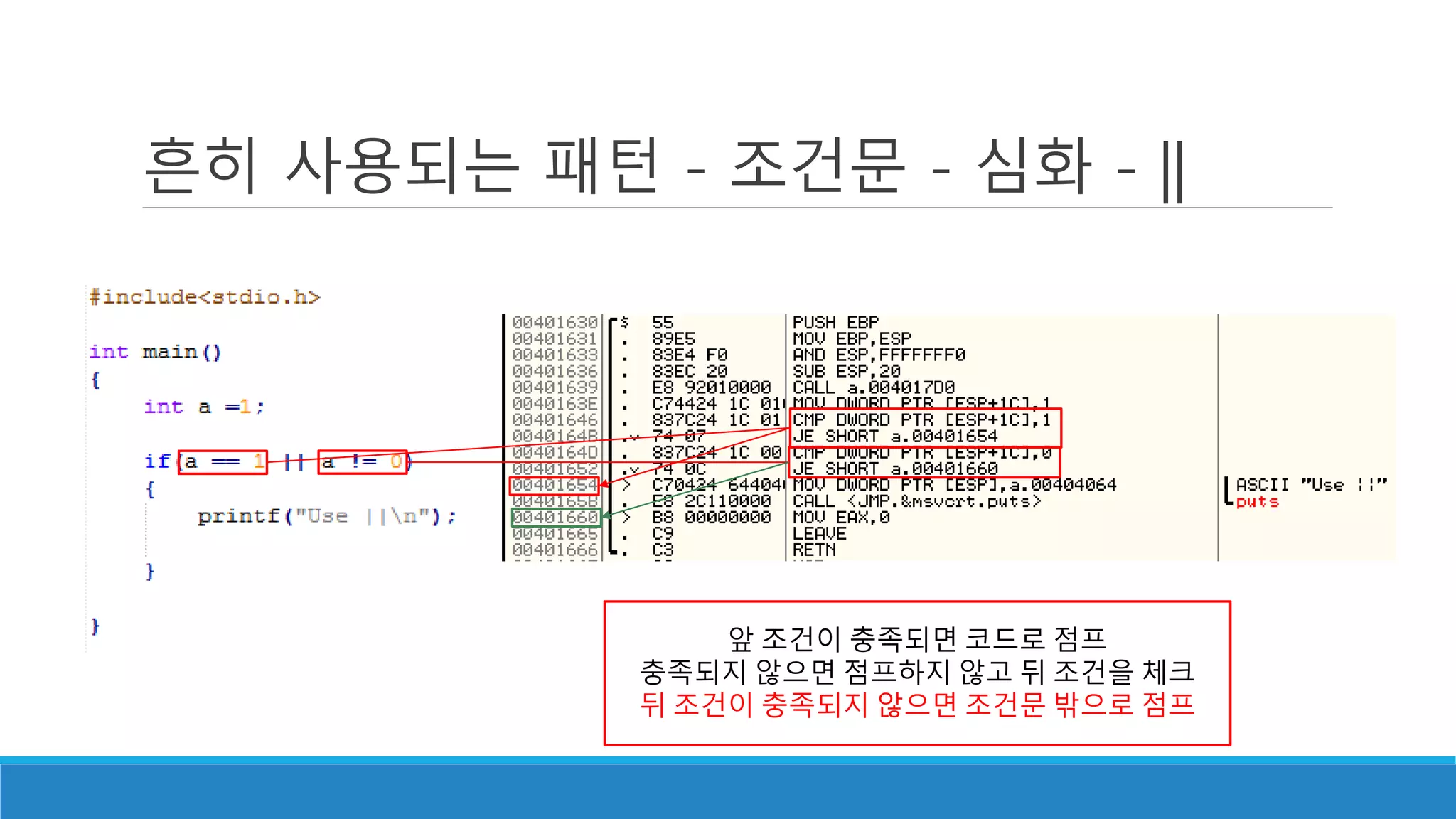

- 31. 흔히 사용되는 패턴- 조건문 - 심화 - || 앞 조건이 충족되면 코드로 점프 충족되지 않으면 점프하지 않고 뒤 조건을 체크 뒤 조건이 충족되지 않으면 조건문 밖으로 점프

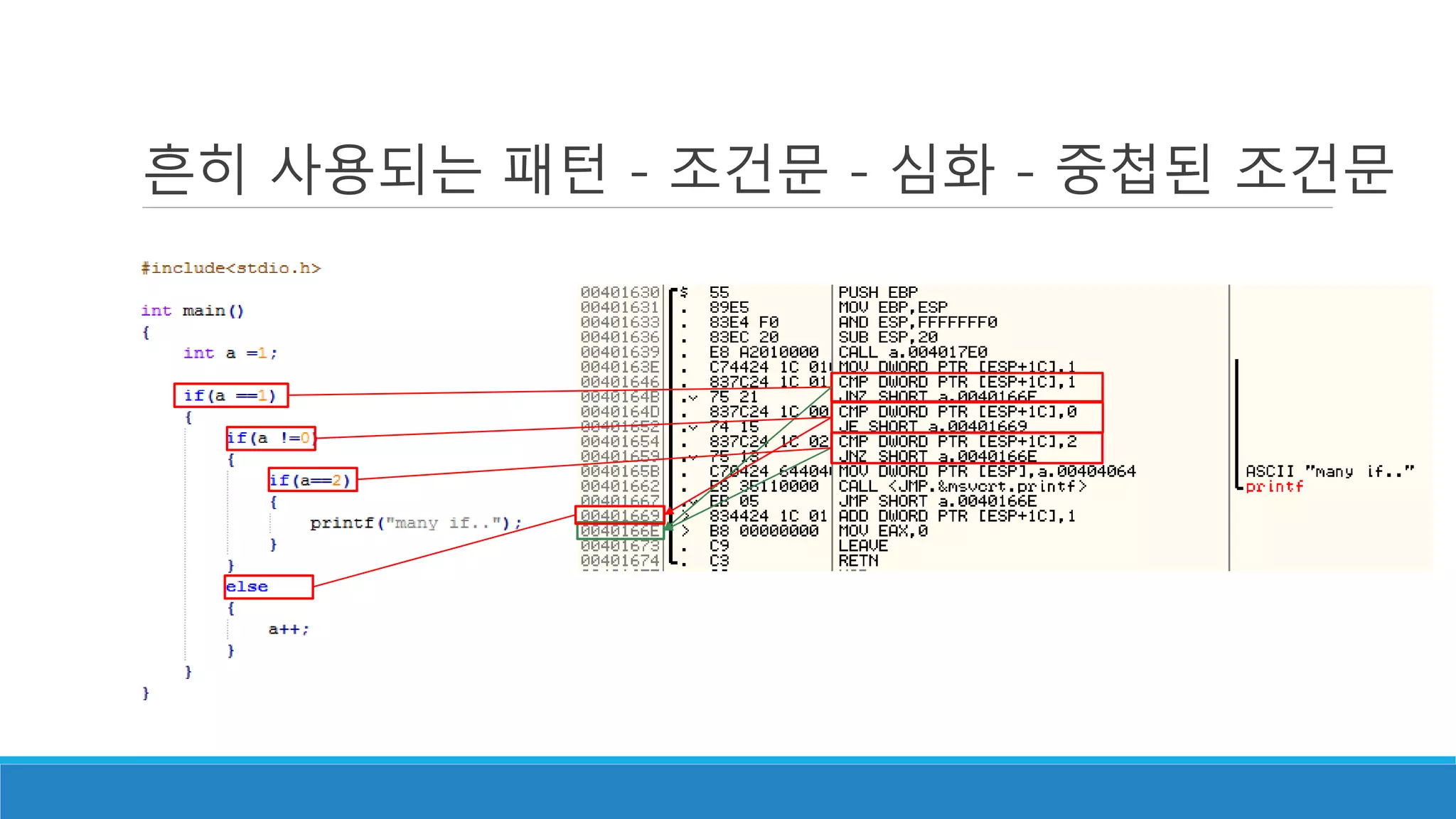

- 32. 흔히 사용되는 패턴- 조건문 - 심화 - 중첩된 조건문

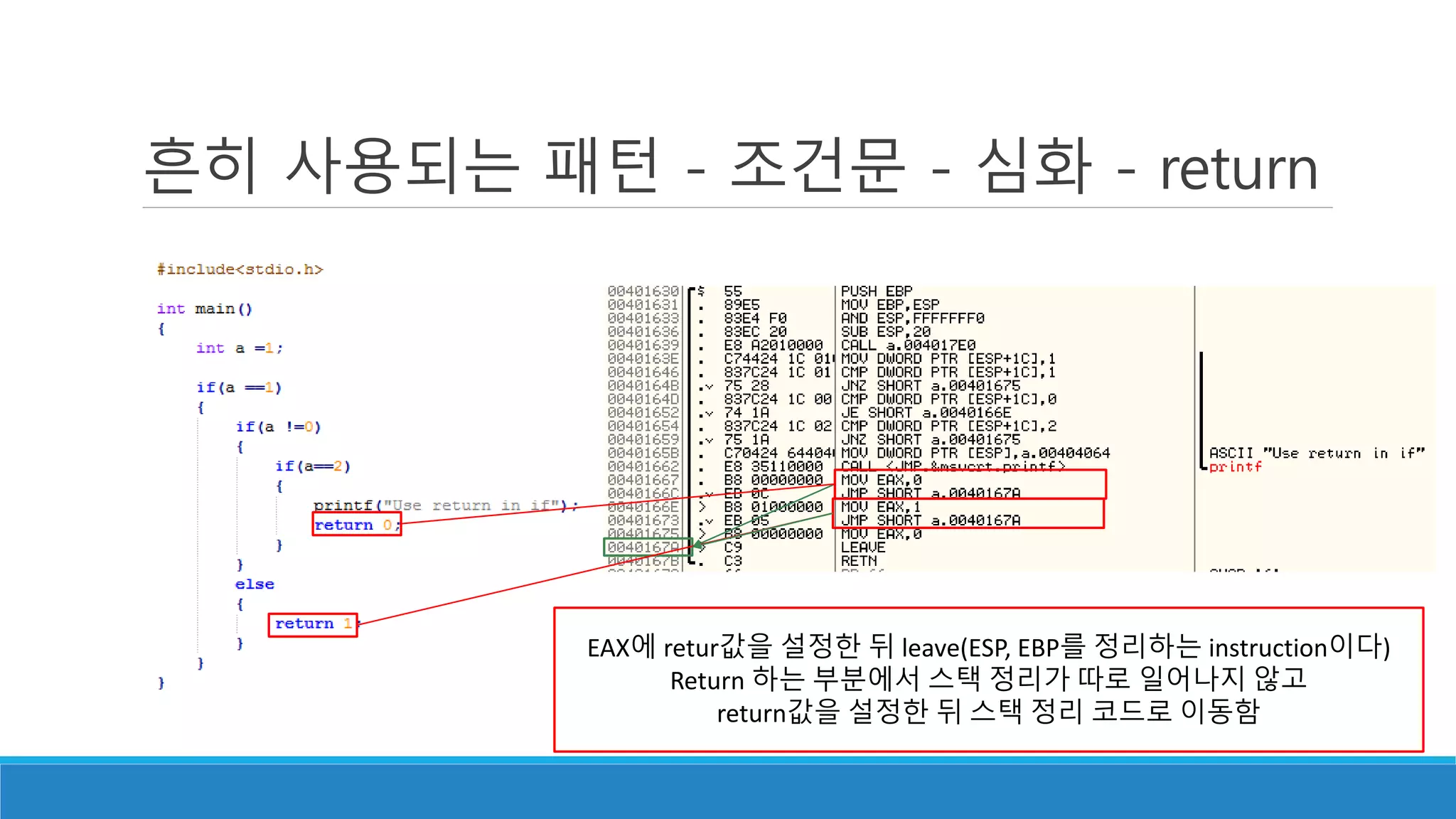

- 33. 흔히 사용되는 패턴- 조건문 - 심화 - return EAX에 retur값을 설정한 뒤 leave(ESP, EBP를 정리하는 instruction이다) Return 하는 부분에서 스택 정리가 따로 일어나지 않고 return값을 설정한 뒤 스택 정리 코드로 이동함

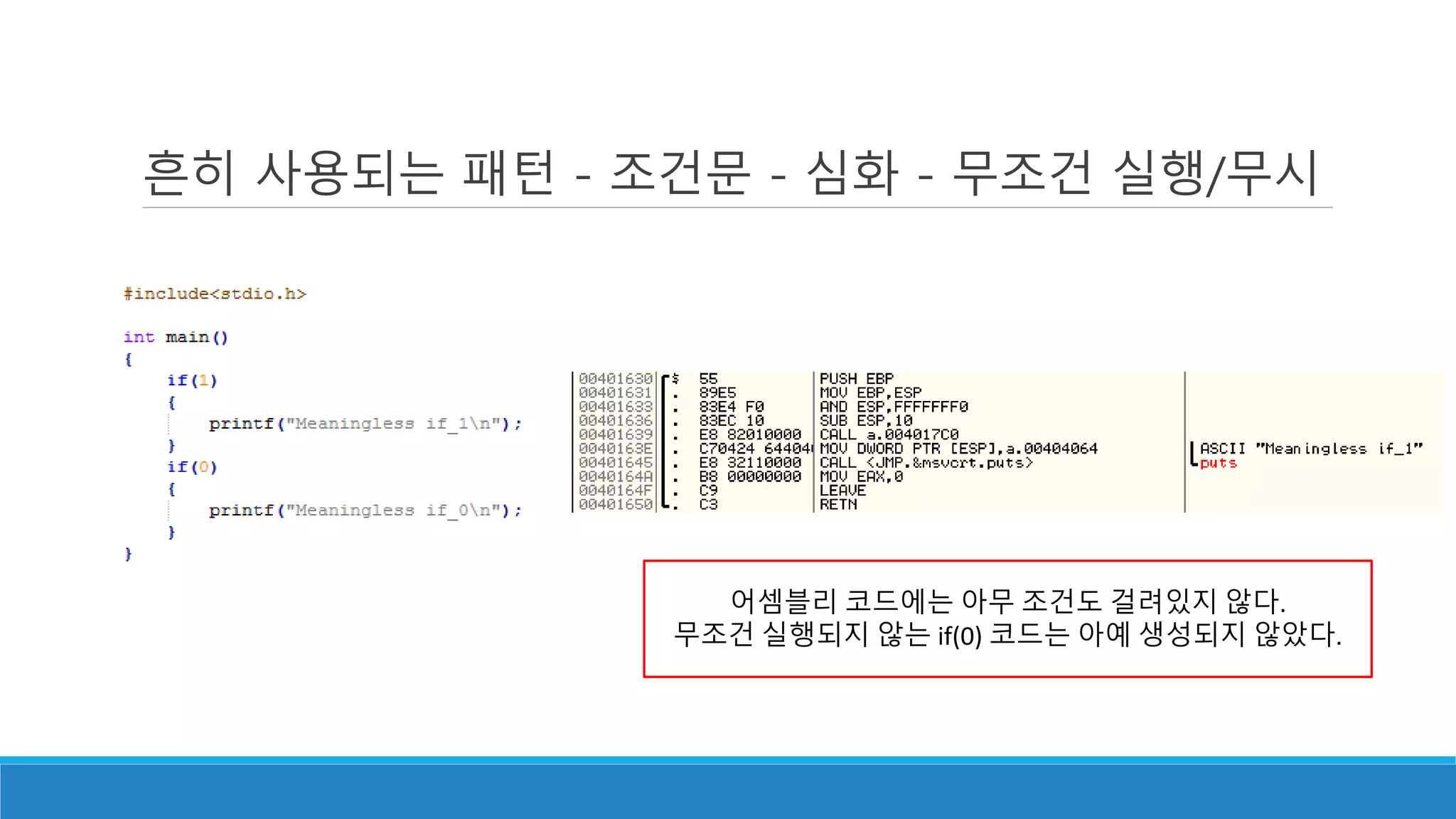

- 34. 흔히 사용되는 패턴- 조건문 - 심화 - 무조건 실행/무시 어셈블리 코드에는 아무 조건도 걸려있지 않다. 무조건 실행되지 않는 if(0) 코드는 아예 생성되지 않았다.

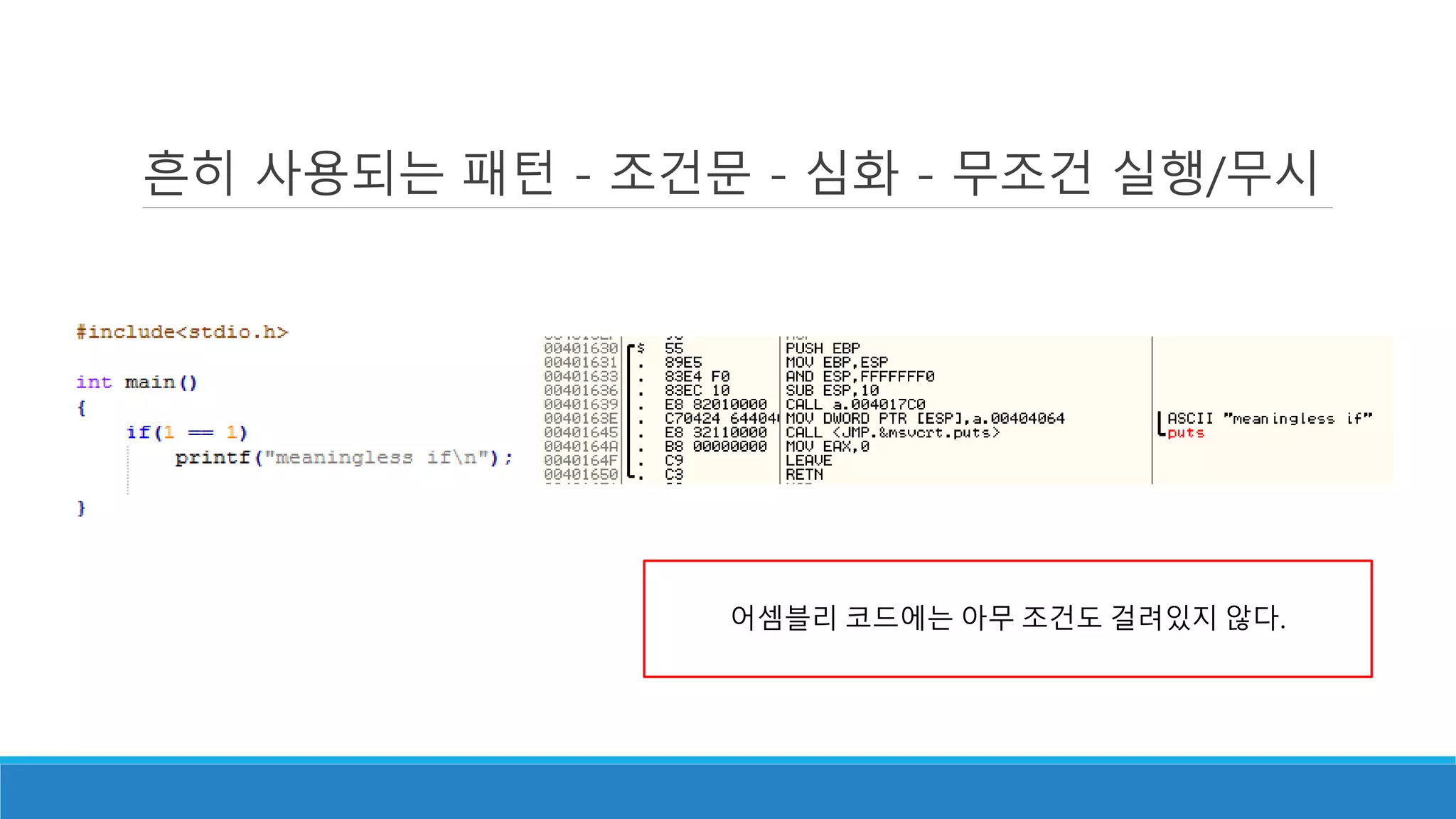

- 35. 흔히 사용되는 패턴- 조건문 - 심화 - 무조건 실행/무시 어셈블리 코드에는 아무 조건도 걸려있지 않다.

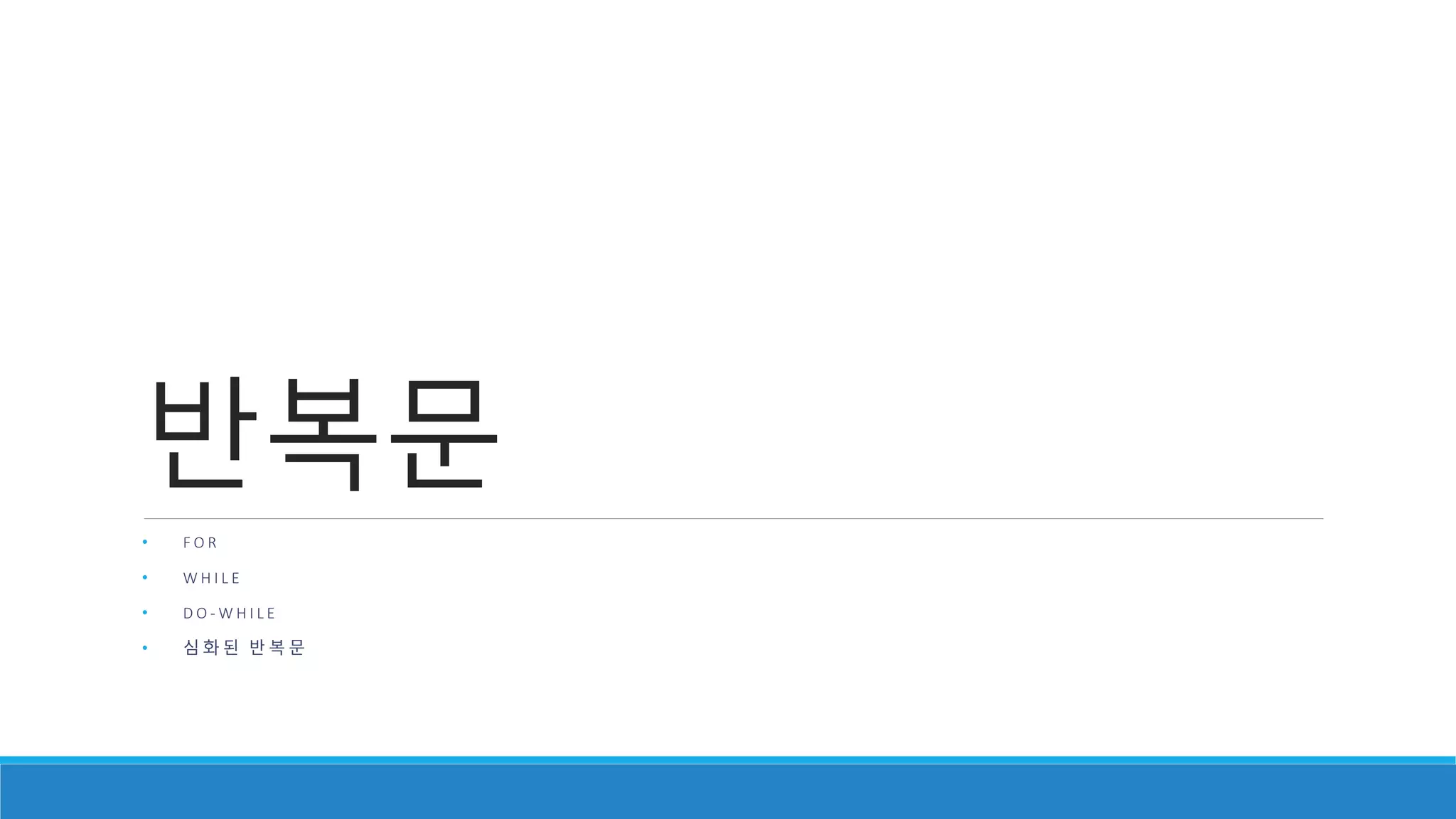

- 36. 반복문 • F OR • W H I L E • D O - W H I L E • 심 화 된 반 복 문

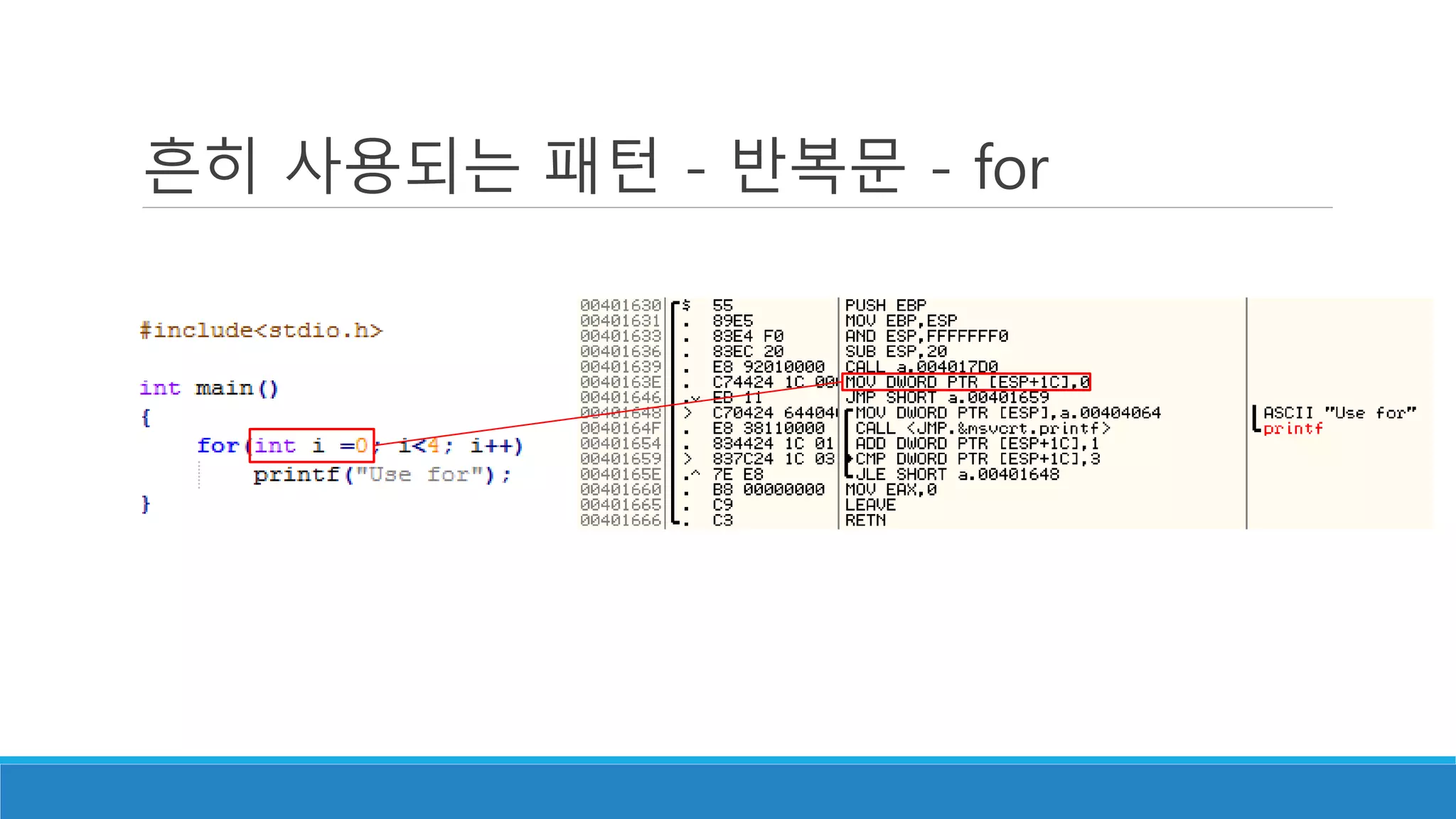

- 37. 흔히 사용되는 패턴- 반복문 - for

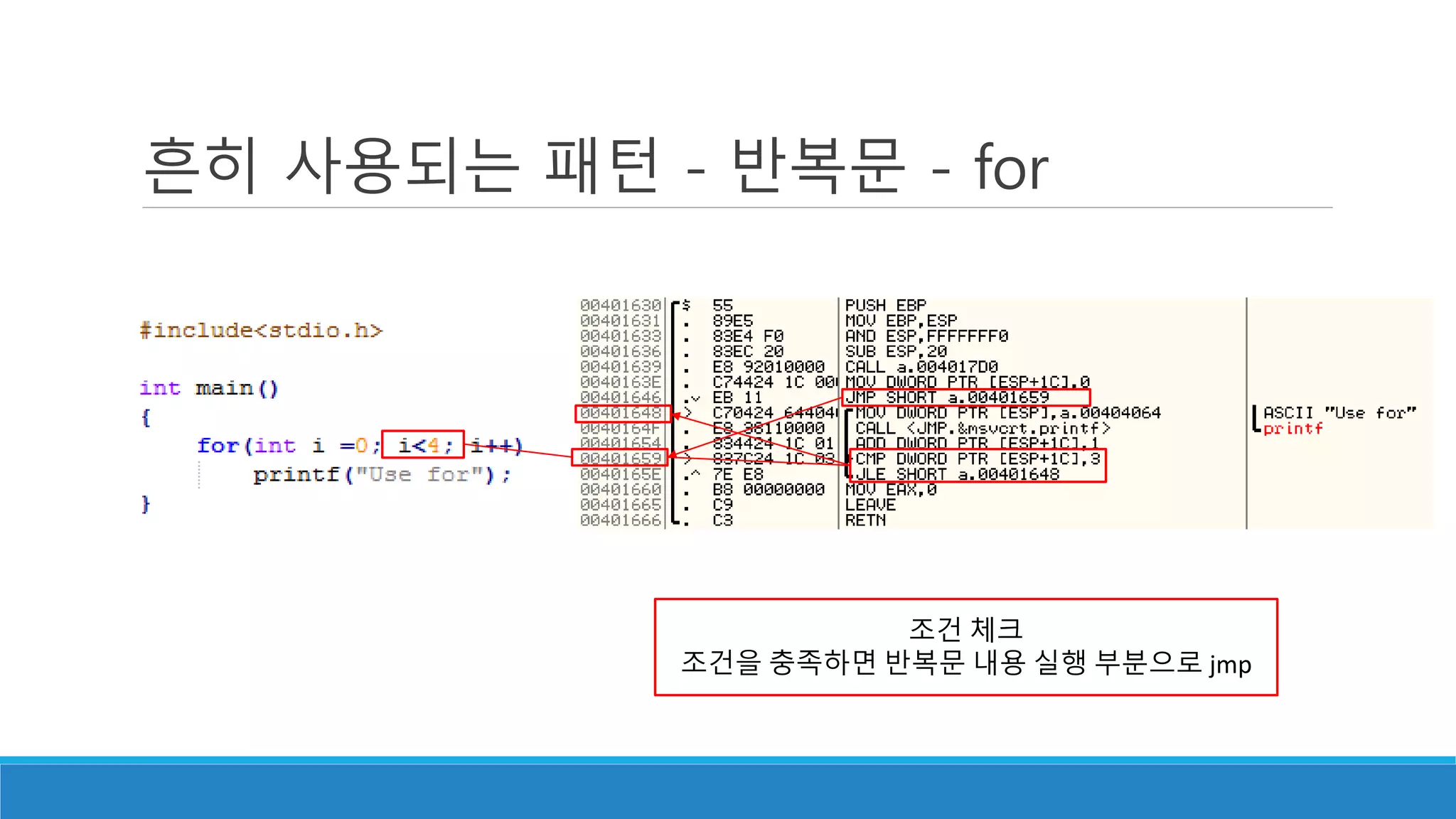

- 38. 흔히 사용되는 패턴- 반복문 - for 조건 체크 조건을 충족하면 반복문 내용 실행 부분으로 jmp

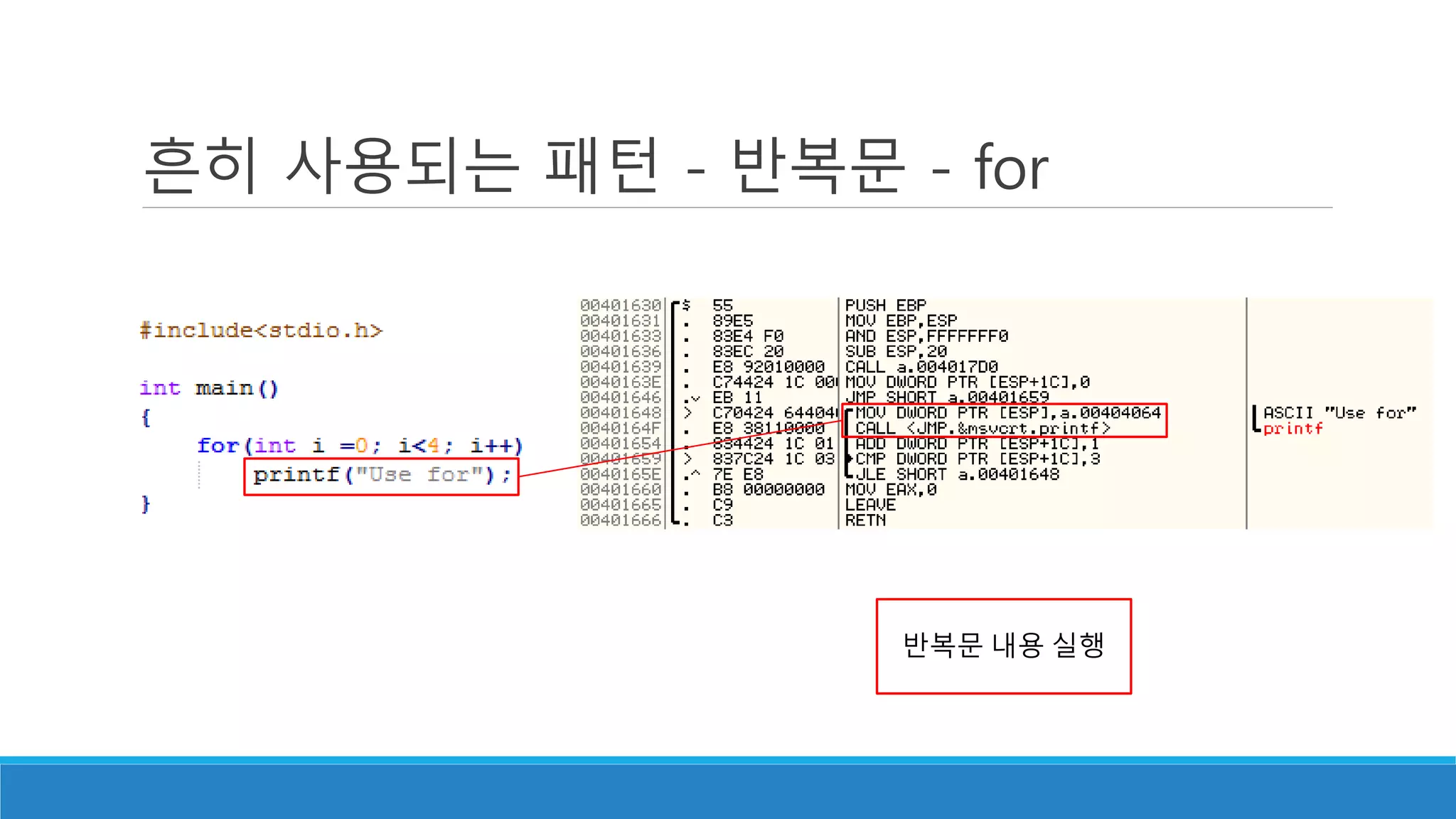

- 39. 흔히 사용되는 패턴- 반복문 - for 반복문 내용 실행

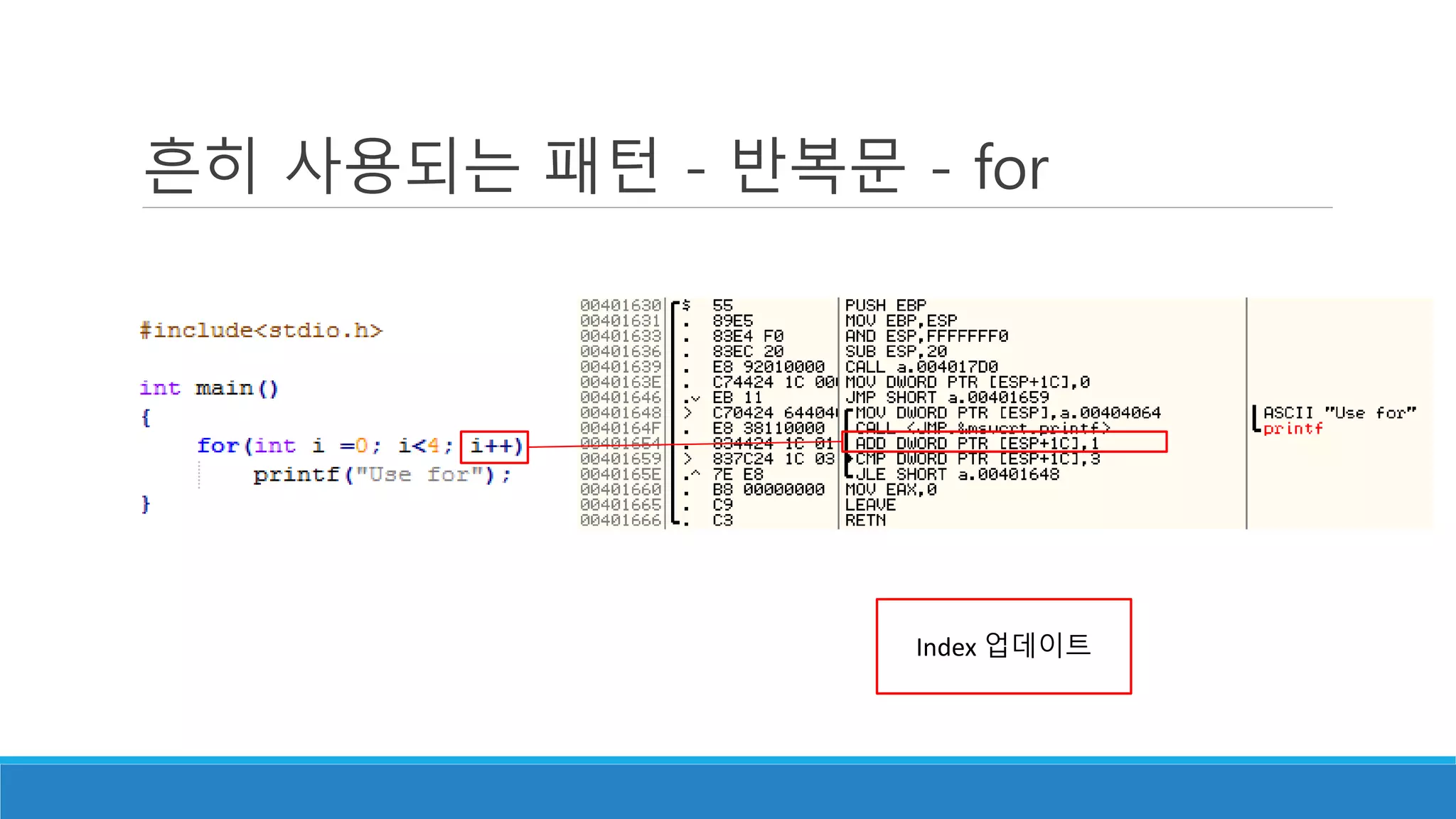

- 40. 흔히 사용되는 패턴- 반복문 - for Index 업데이트

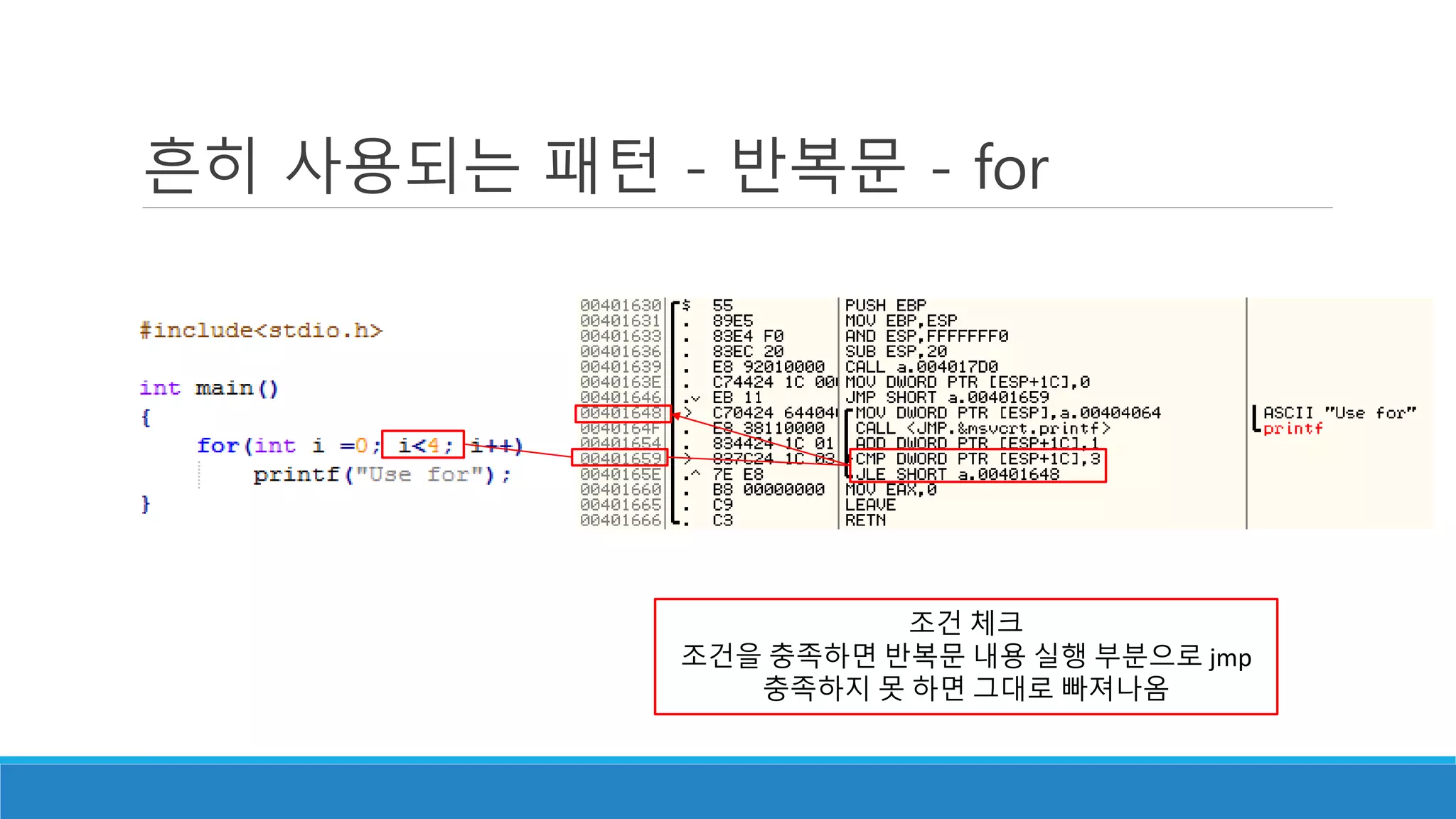

- 41. 흔히 사용되는 패턴- 반복문 - for 조건 체크 조건을 충족하면 반복문 내용 실행 부분으로 jmp 충족하지 못 하면 그대로 빠져나옴

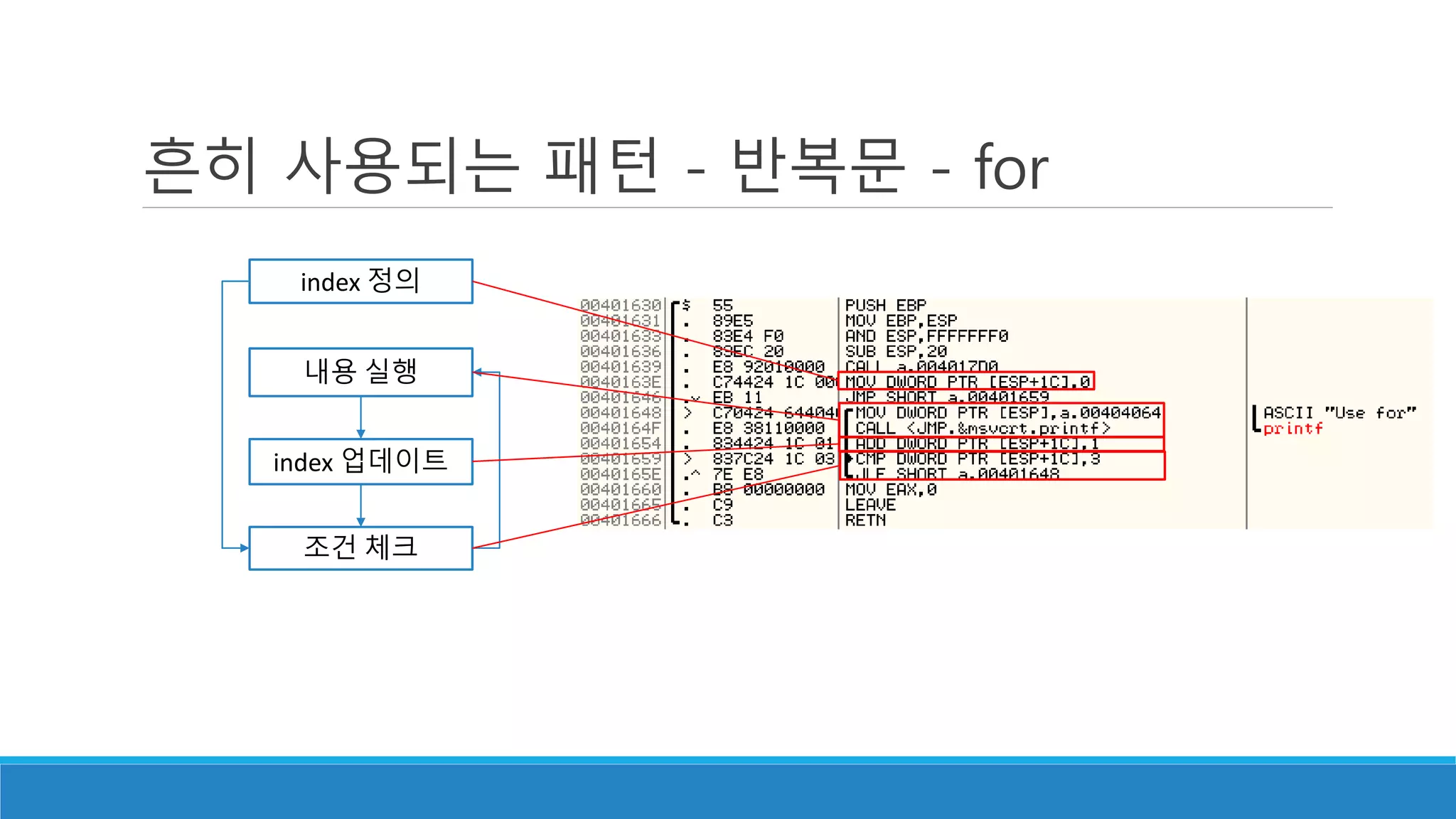

- 42. 흔히 사용되는 패턴- 반복문 - for index 정의 조건 체크 내용 실행 index 업데이트

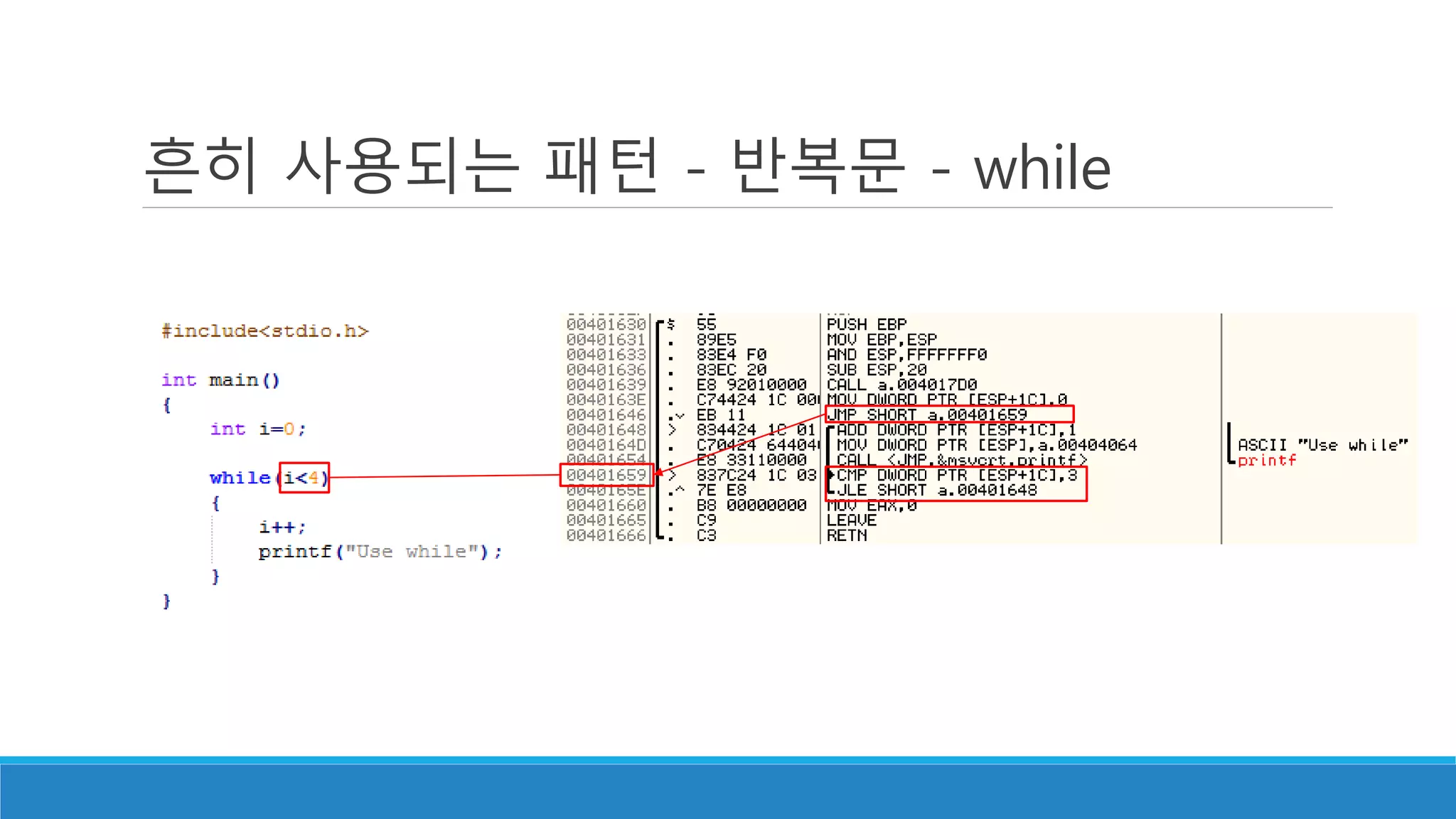

- 43. 흔히 사용되는 패턴- 반복문 - while

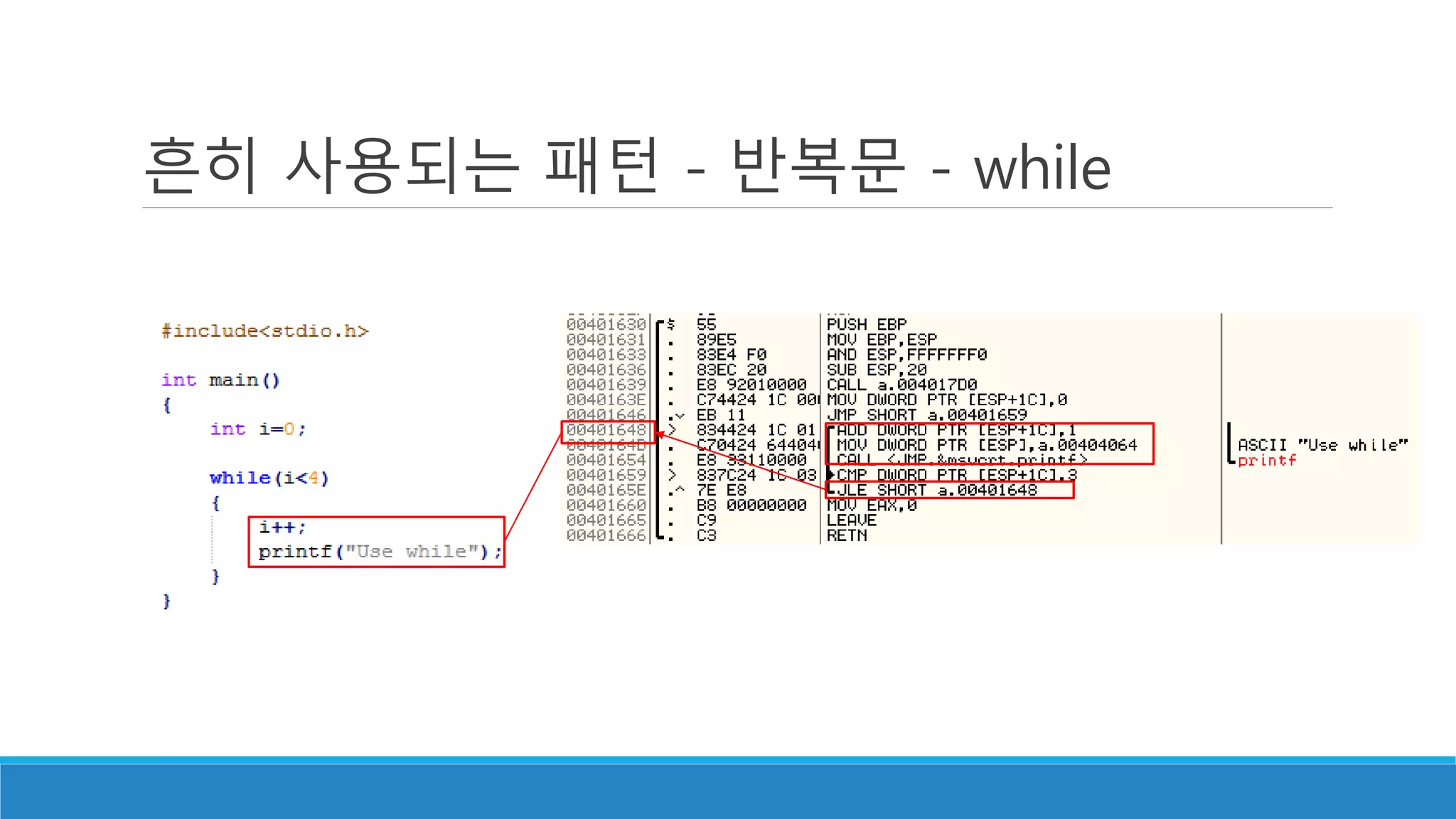

- 44. 흔히 사용되는 패턴- 반복문 - while

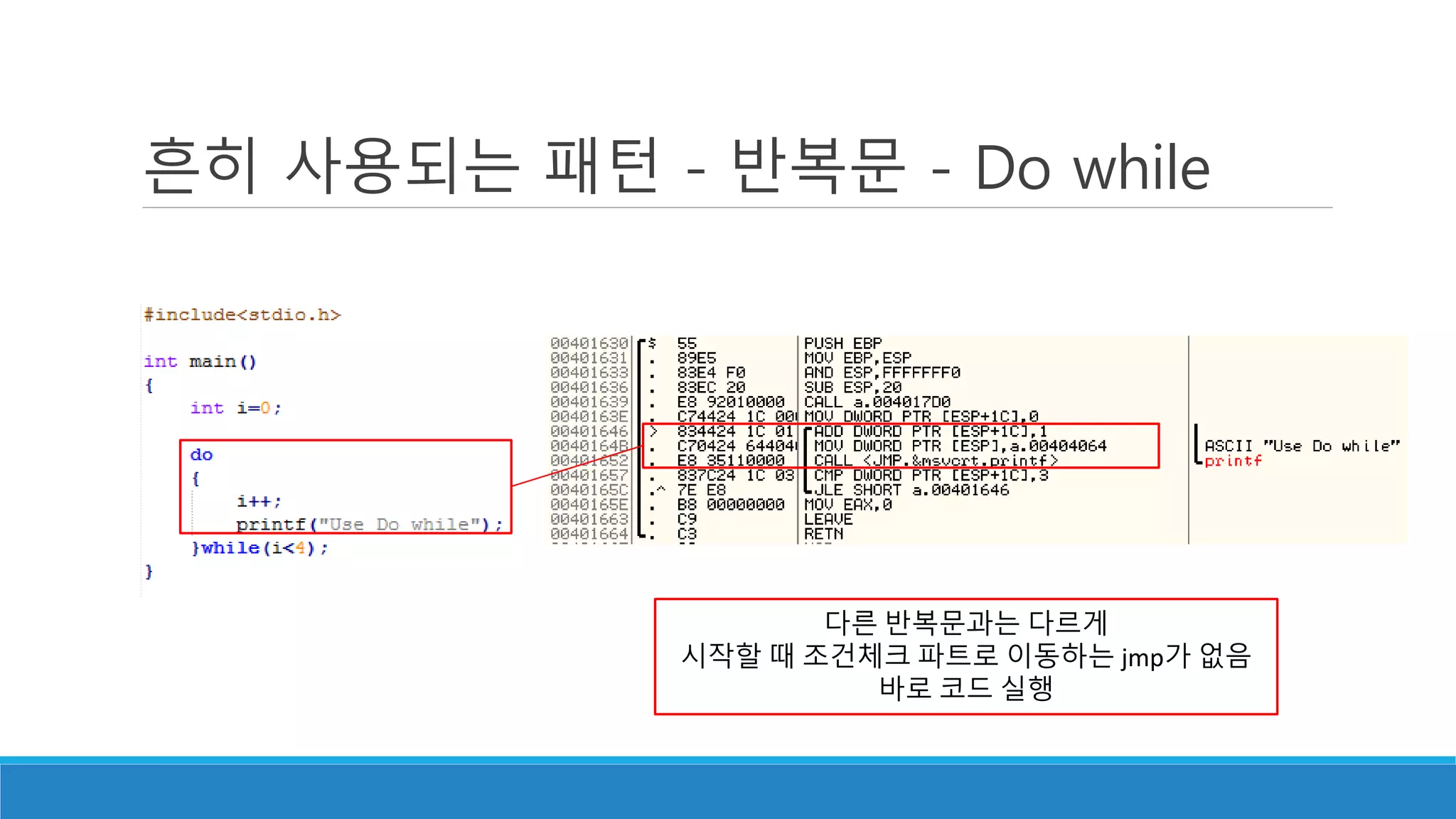

- 45. 흔히 사용되는 패턴- 반복문 - Do while 다른 반복문과는 다르게 시작할 때 조건체크 파트로 이동하는 jmp가 없음 바로 코드 실행

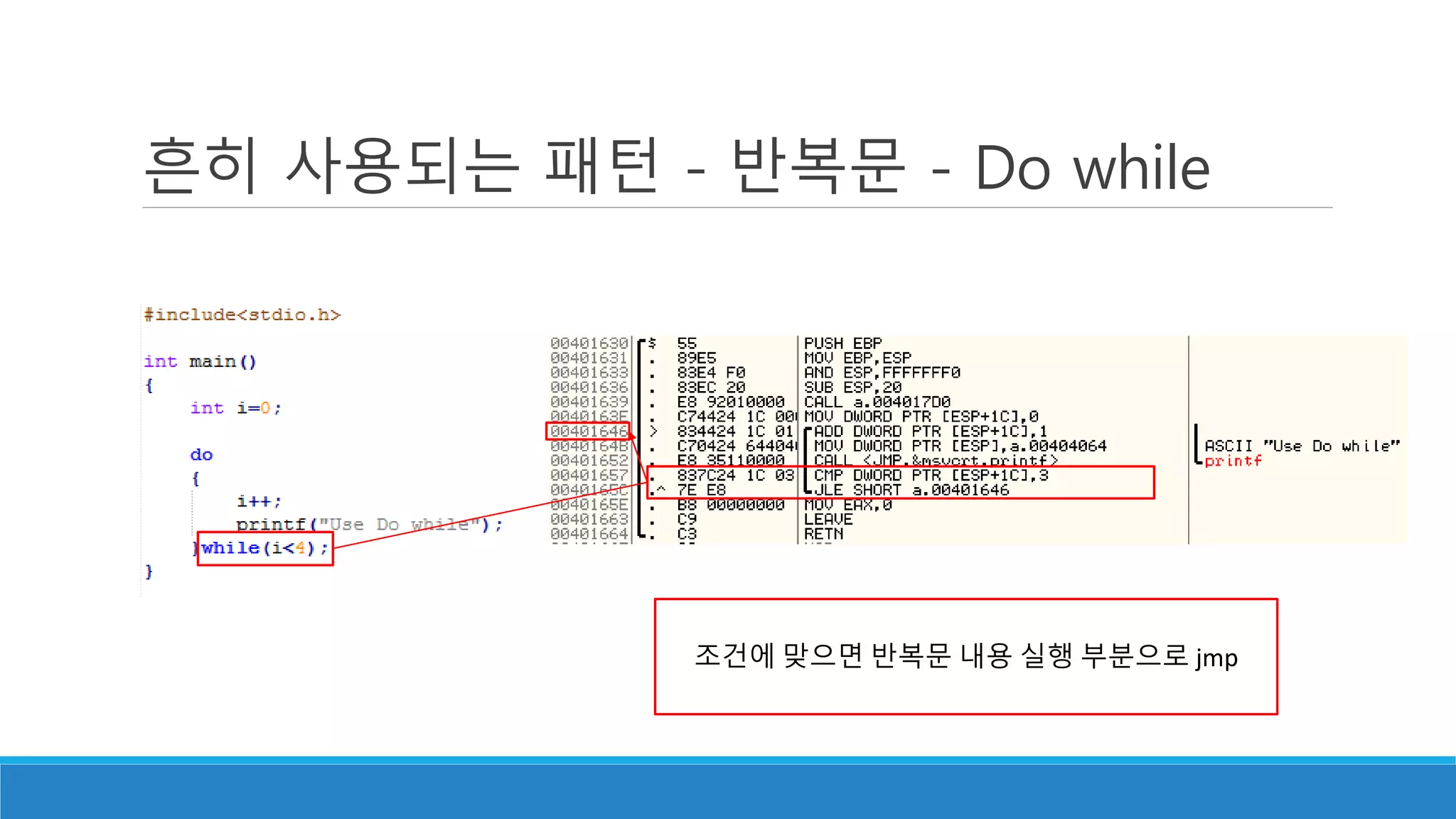

- 46. 흔히 사용되는 패턴- 반복문 - Do while 조건에 맞으면 반복문 내용 실행 부분으로 jmp
- 47. 흔히 사용되는 패턴- 반복문 - 심화 - 무조건 실행/무시

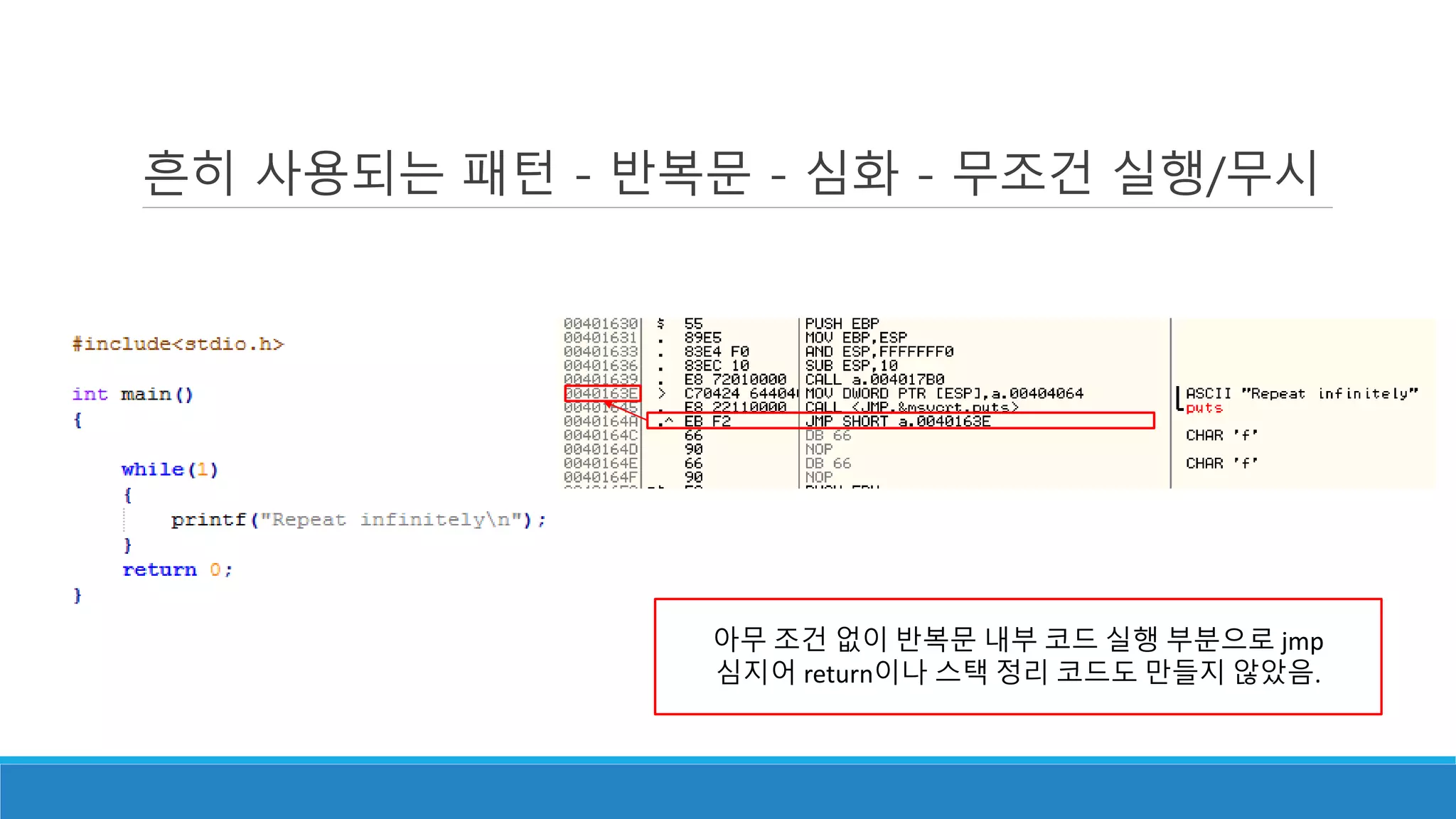

- 48. 흔히 사용되는 패턴- 반복문 - 심화 - 무조건 실행/무시 아무 조건 없이 반복문 내부 코드 실행 부분으로 jmp 심지어 return이나 스택 정리 코드도 만들지 않았음.

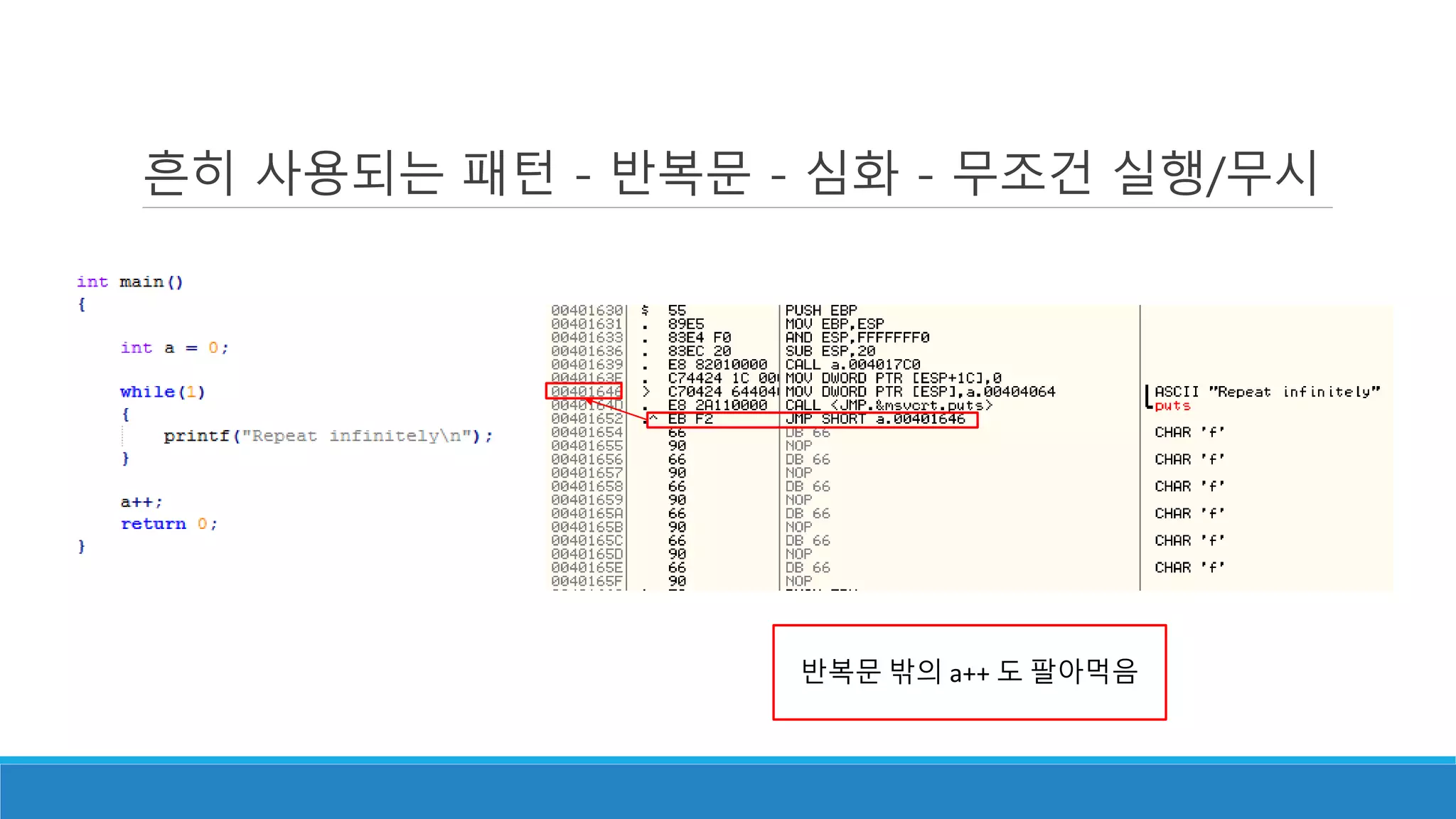

- 49. 흔히 사용되는 패턴- 반복문 - 심화 - 무조건 실행/무시 반복문 밖의 a++ 도 팔아먹음

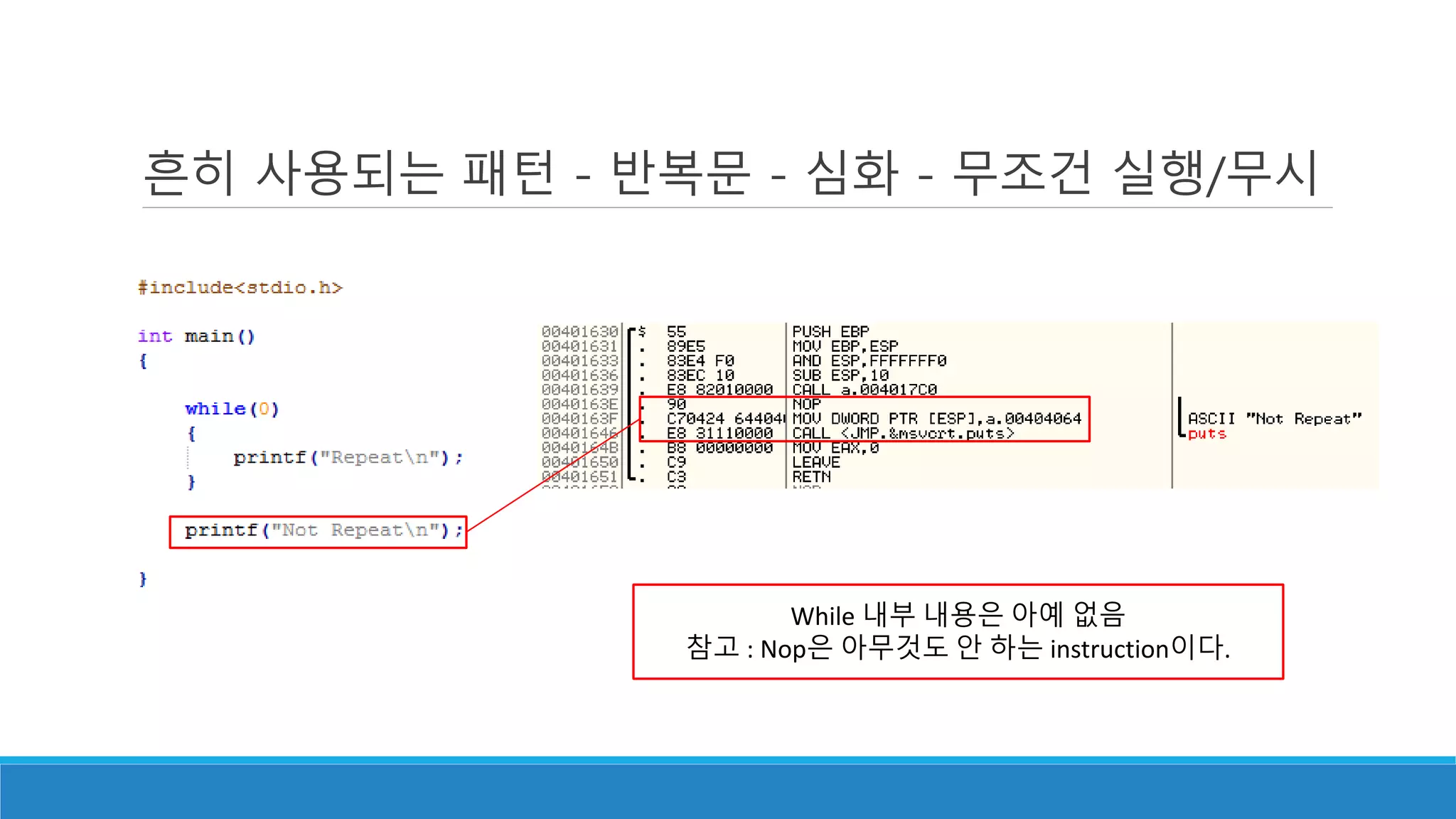

- 50. 흔히 사용되는 패턴- 반복문 - 심화 - 무조건 실행/무시 While 내부 내용은 아예 없음 참고 : Nop은 아무것도 안 하는 instruction이다.

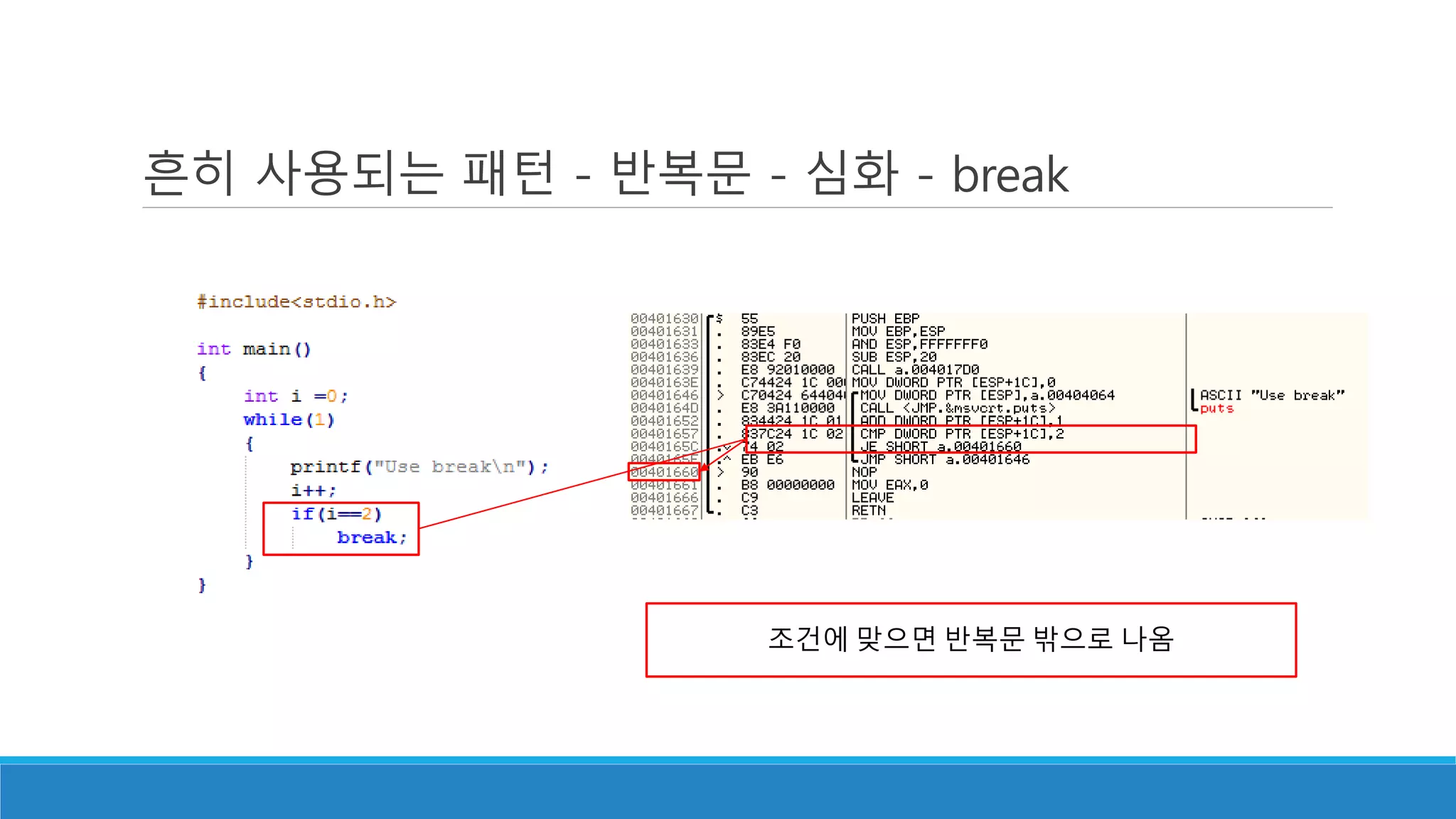

- 51. 흔히 사용되는 패턴- 반복문 - 심화 - break 조건에 맞으면 반복문 밖으로 나옴

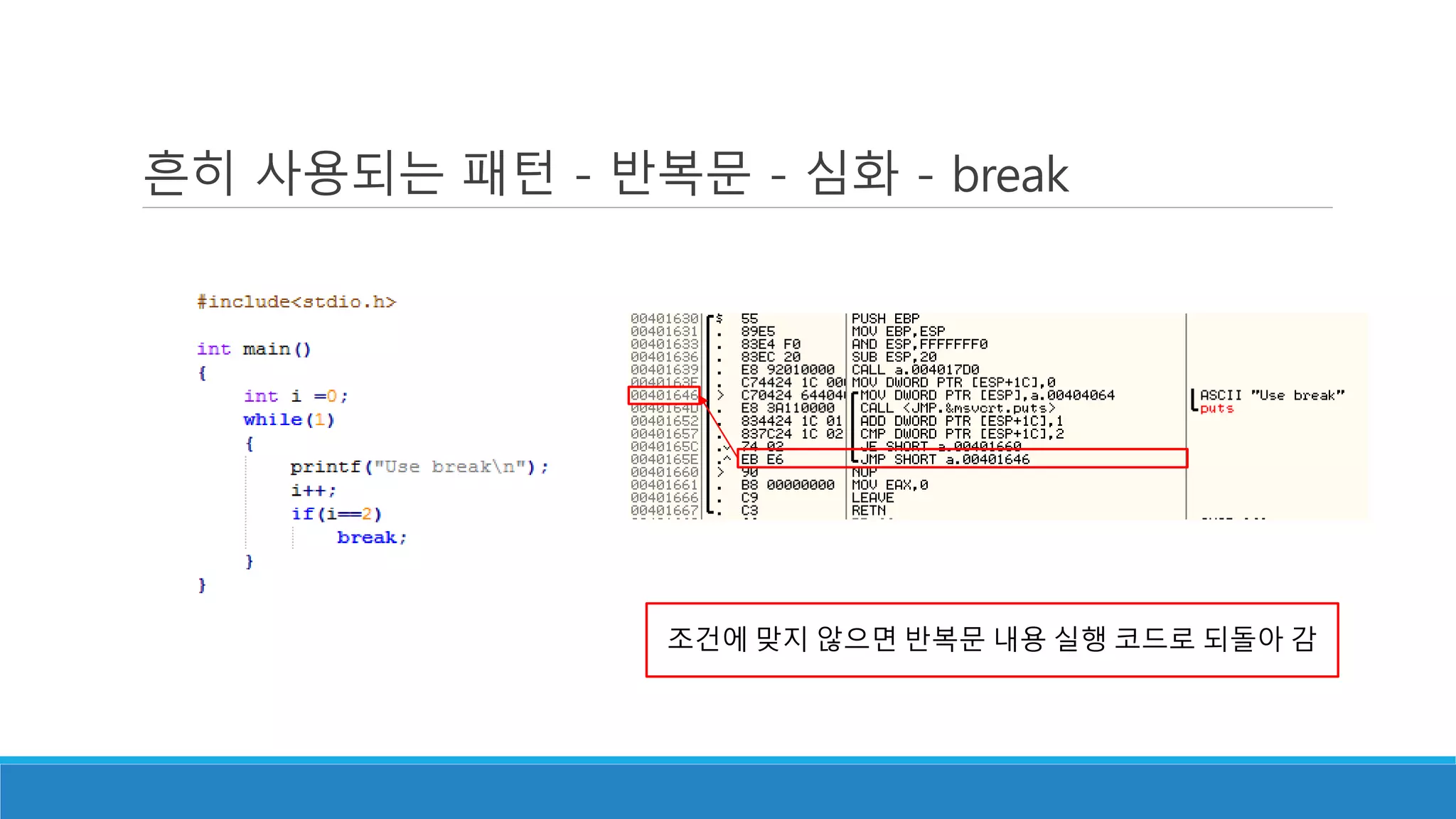

- 52. 흔히 사용되는 패턴- 반복문 - 심화 - break 조건에 맞지 않으면 반복문 내용 실행 코드로 되돌아 감
- 53. 흔히 사용되는 패턴- 반복문 - 심화 - continue 조건(i==3)에 맞지 않으면 반복문 내용 실행 코드로, 조건에 맞으면 jmp문을 통과한 뒤, while 조건 체크 코드로 jmp한다.

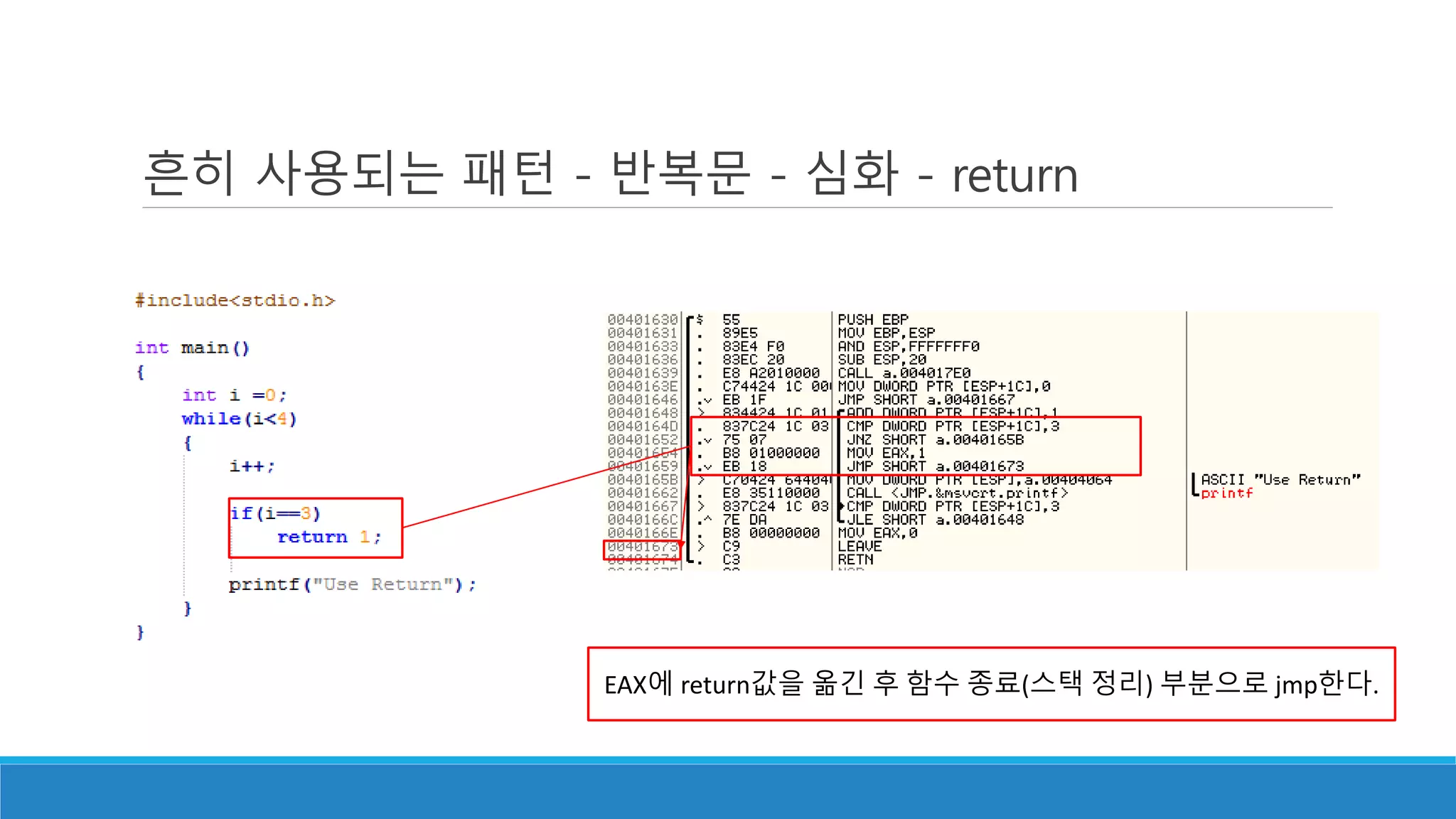

- 54. 흔히 사용되는 패턴- 반복문 - 심화 - return EAX에 return값을 옮긴 후 함수 종료(스택 정리) 부분으로 jmp한다.

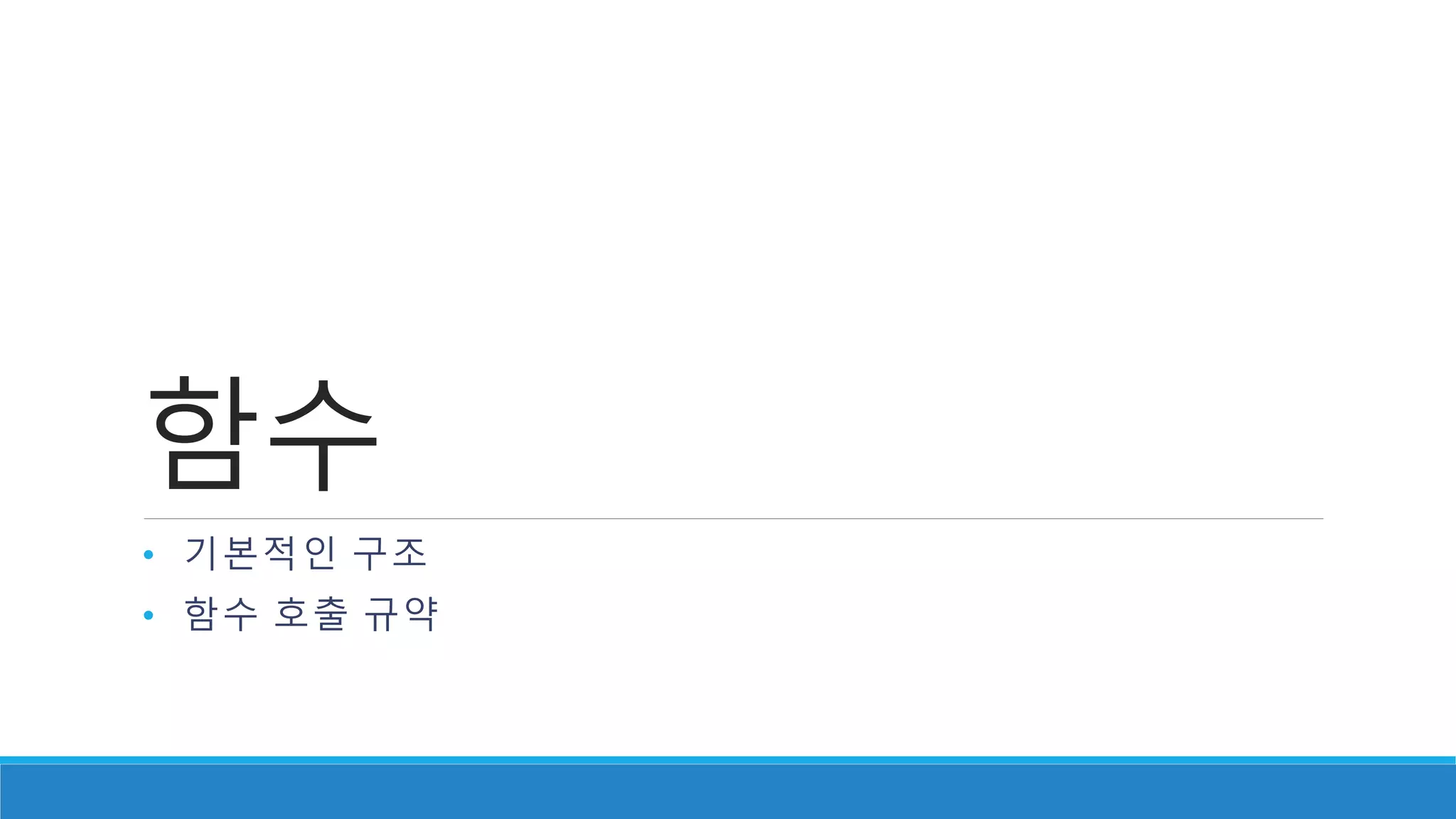

- 55. 함수 • 기본적인 구조 •함수 호출 규약

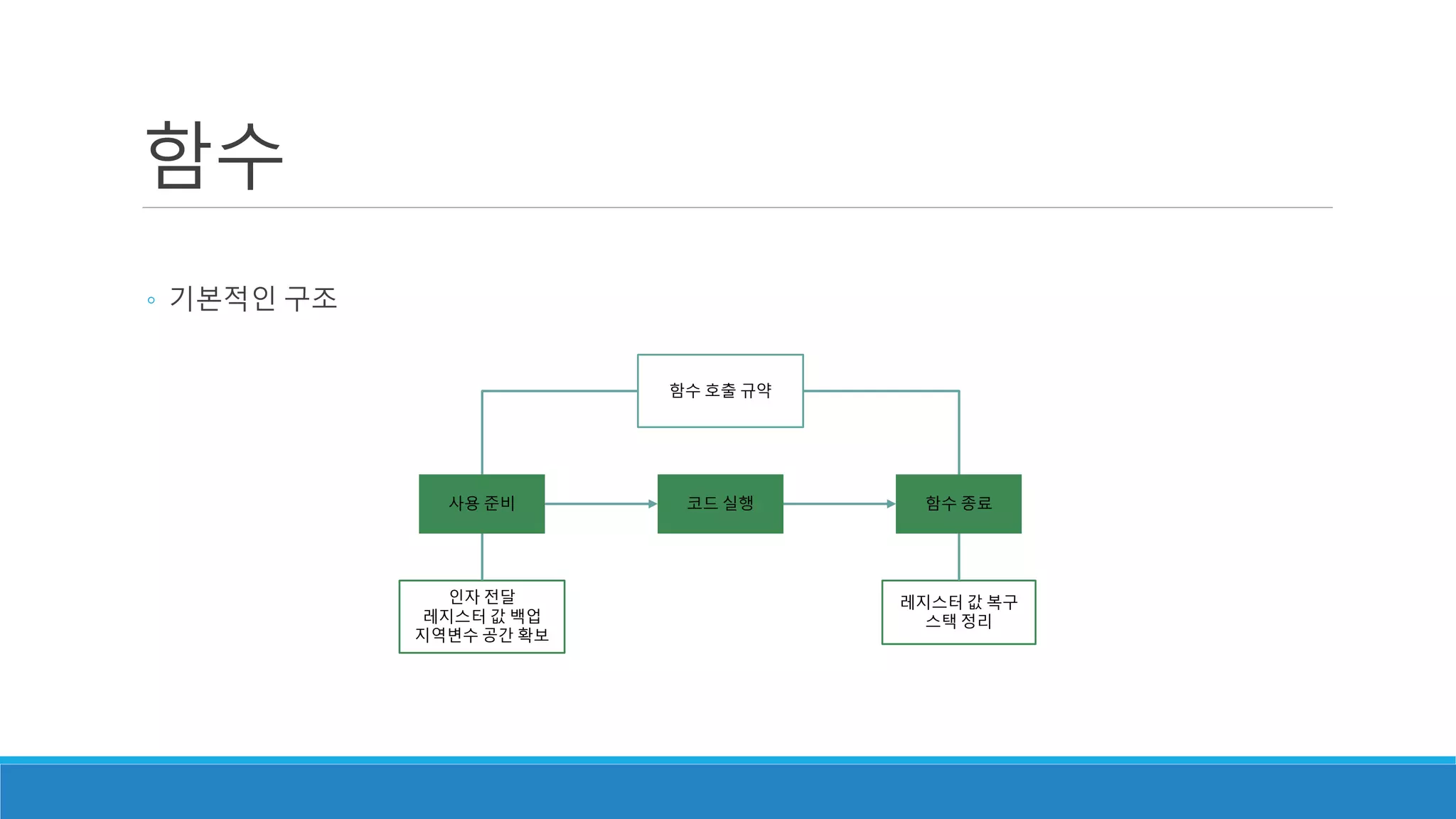

- 56. 함수 ◦ 기본적인 구조 사용준비 인자 전달 레지스터 값 백업 지역변수 공간 확보 코드 실행 함수 종료 레지스터 값 복구 스택 정리 함수 호출 규약

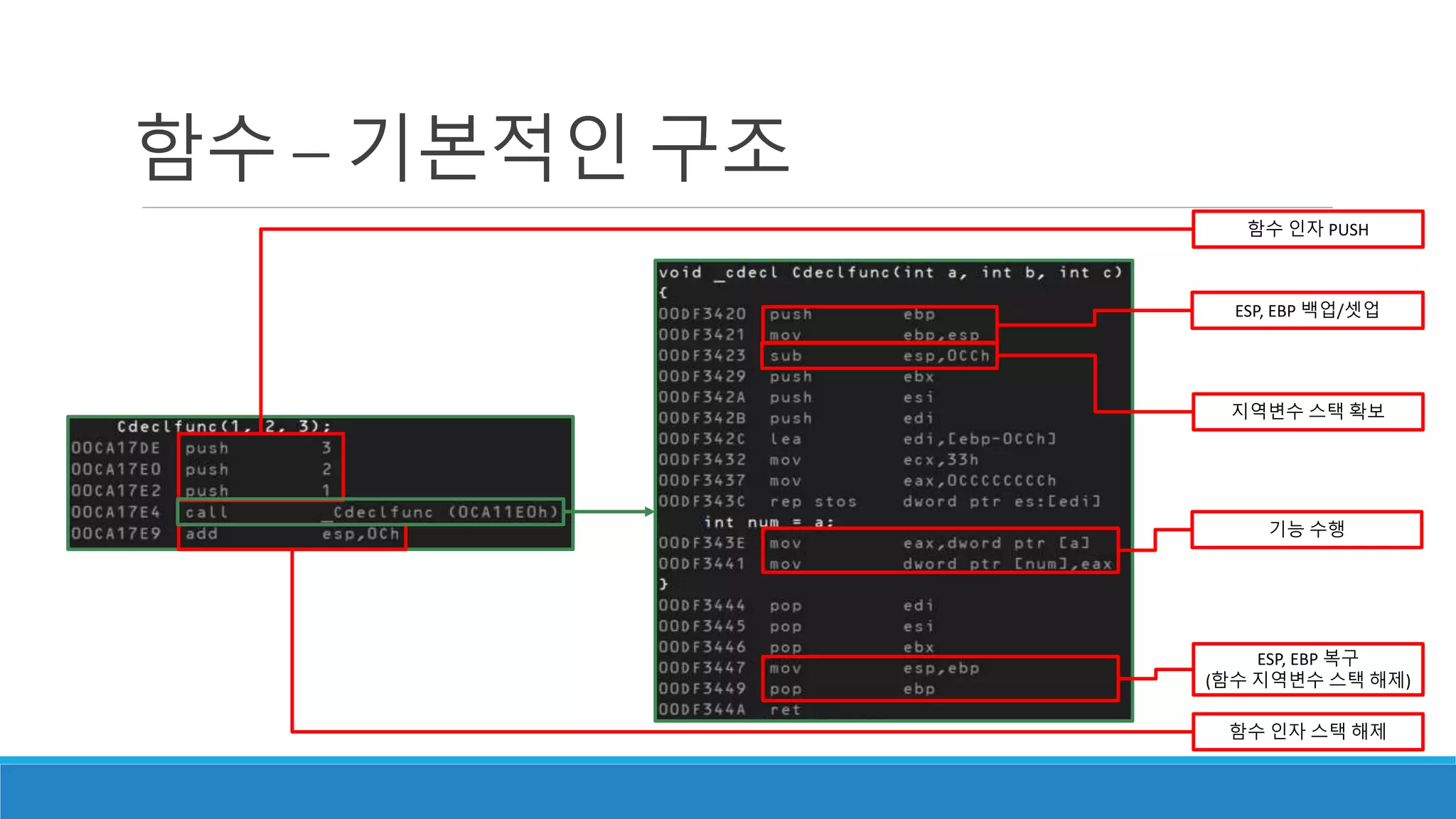

- 57. 함수 – 기본적인구조 지역변수 스택 확보 ESP, EBP 백업/셋업 기능 수행 ESP, EBP 복구 (함수 지역변수 스택 해제) 함수 인자 스택 해제 함수 인자 PUSH

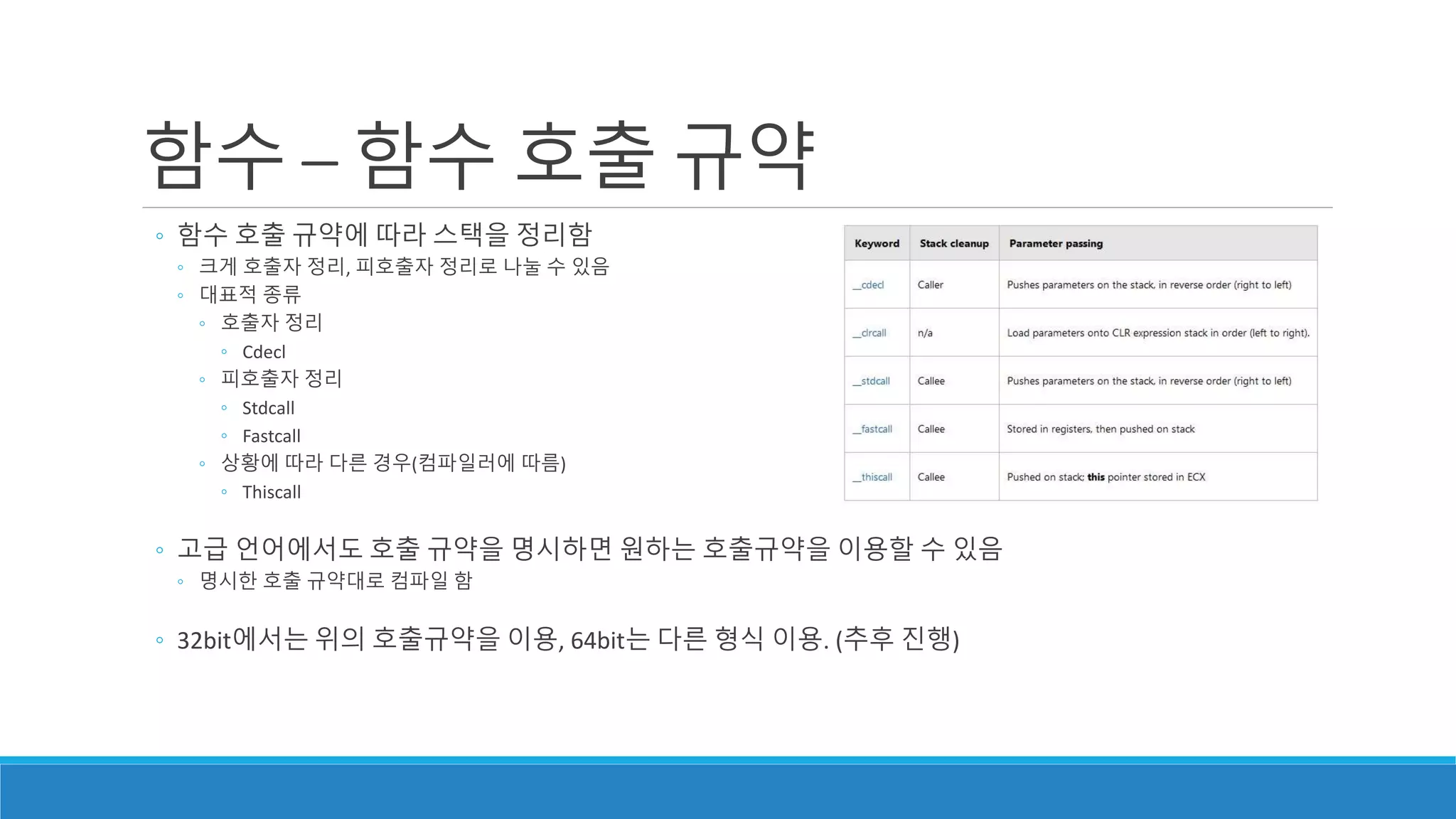

- 58. 함수 – 함수호출 규약 ◦ 함수 호출 규약에 따라 스택을 정리함 ◦ 크게 호출자 정리, 피호출자 정리로 나눌 수 있음 ◦ 대표적 종류 ◦ 호출자 정리 ◦ Cdecl ◦ 피호출자 정리 ◦ Stdcall ◦ Fastcall ◦ 상황에 따라 다른 경우(컴파일러에 따름) ◦ Thiscall ◦ 고급 언어에서도 호출 규약을 명시하면 원하는 호출규약을 이용할 수 있음 ◦ 명시한 호출 규약대로 컴파일 함 ◦ 32bit에서는 위의 호출규약을 이용, 64bit는 다른 형식 이용. (추후 진행)

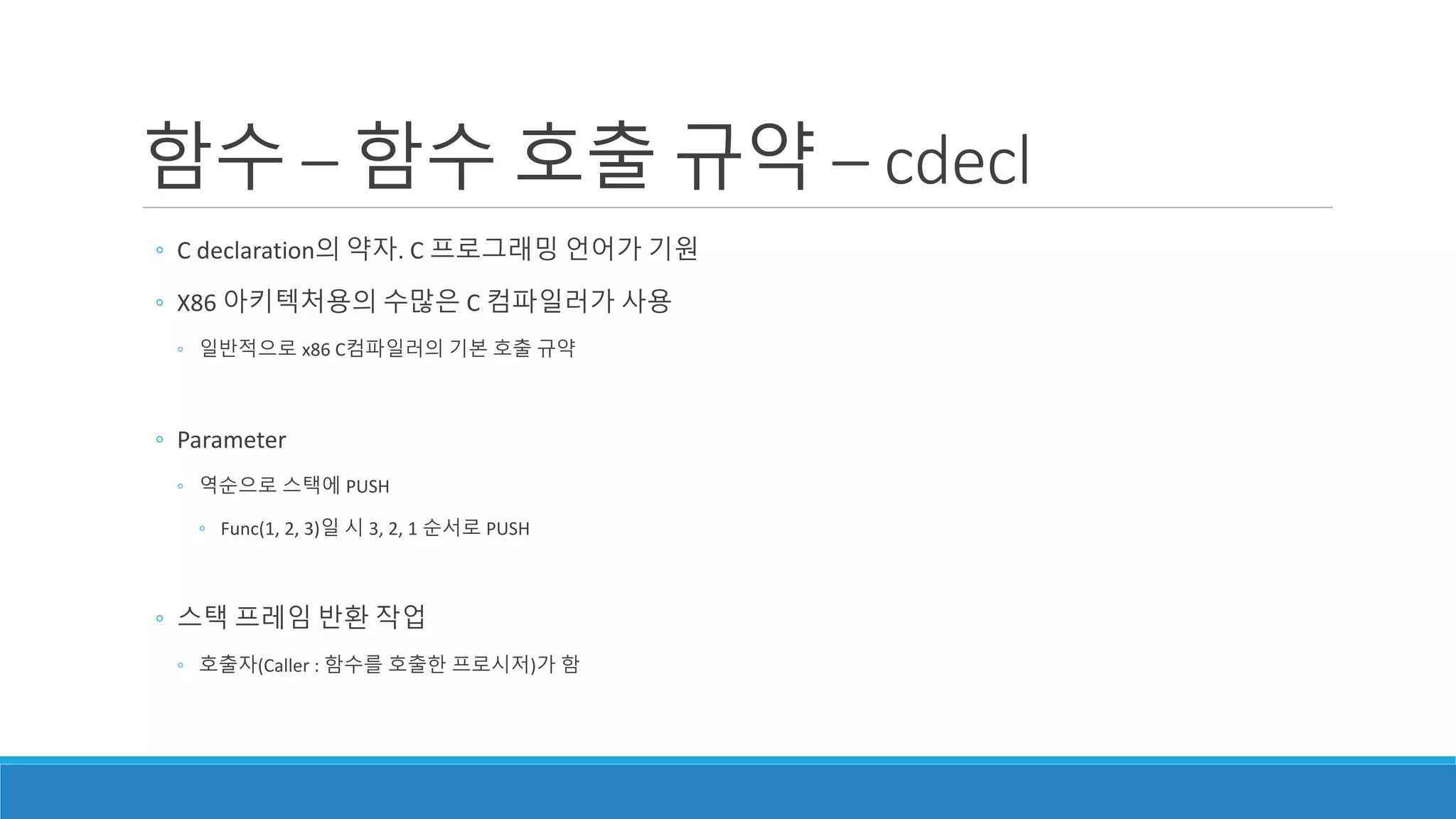

- 59. 함수 – 함수호출 규약 – cdecl ◦ C declaration의 약자. C 프로그래밍 언어가 기원 ◦ X86 아키텍처용의 수많은 C 컴파일러가 사용 ◦ 일반적으로 x86 C컴파일러의 기본 호출 규약 ◦ Parameter ◦ 역순으로 스택에 PUSH ◦ Func(1, 2, 3)일 시 3, 2, 1 순서로 PUSH ◦ 스택 프레임 반환 작업 ◦ 호출자(Caller : 함수를 호출한 프로시저)가 함

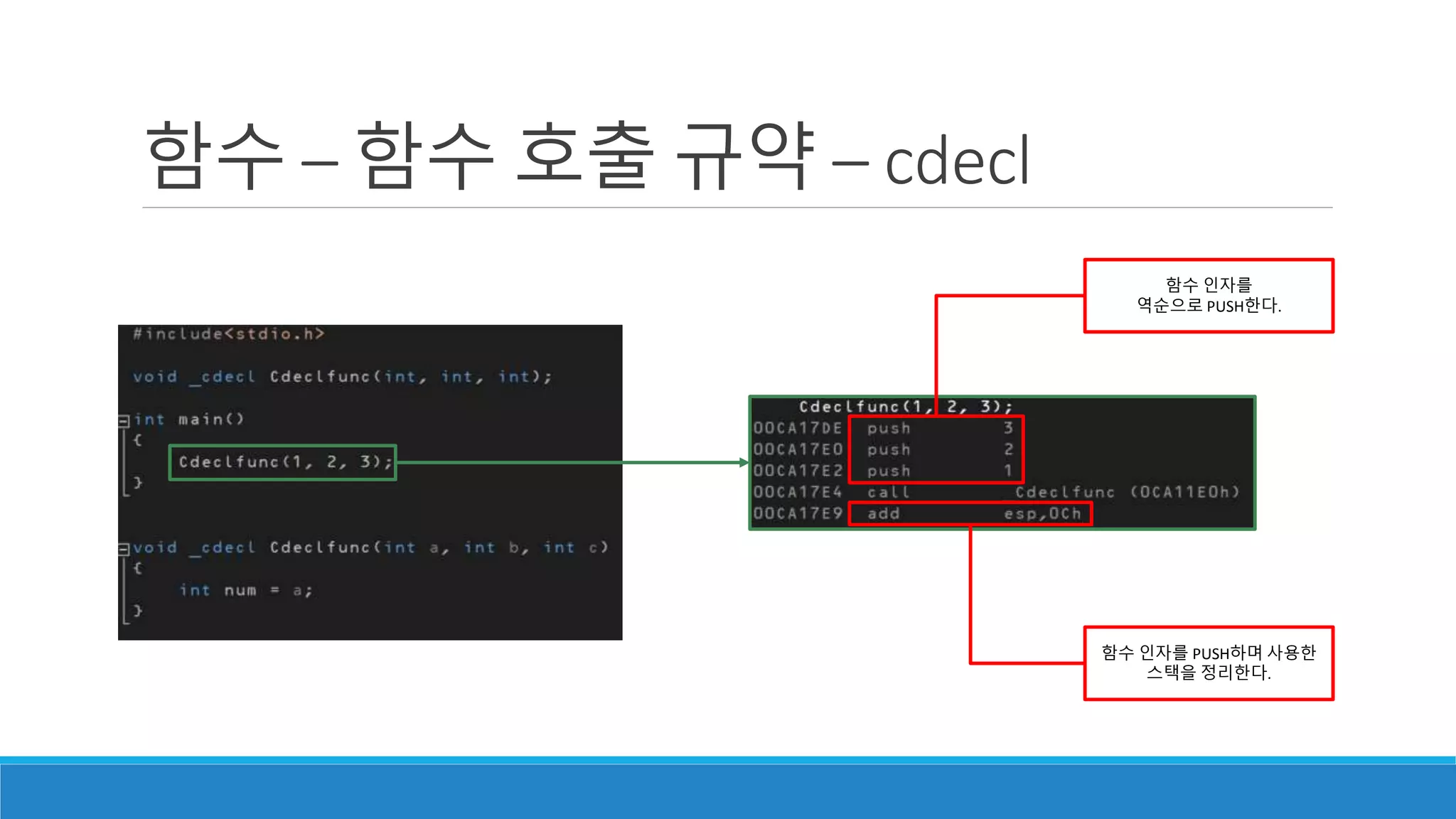

- 60. 함수 – 함수호출 규약 – cdecl 함수 인자를 PUSH하며 사용한 스택을 정리한다. 함수 인자를 역순으로 PUSH한다.

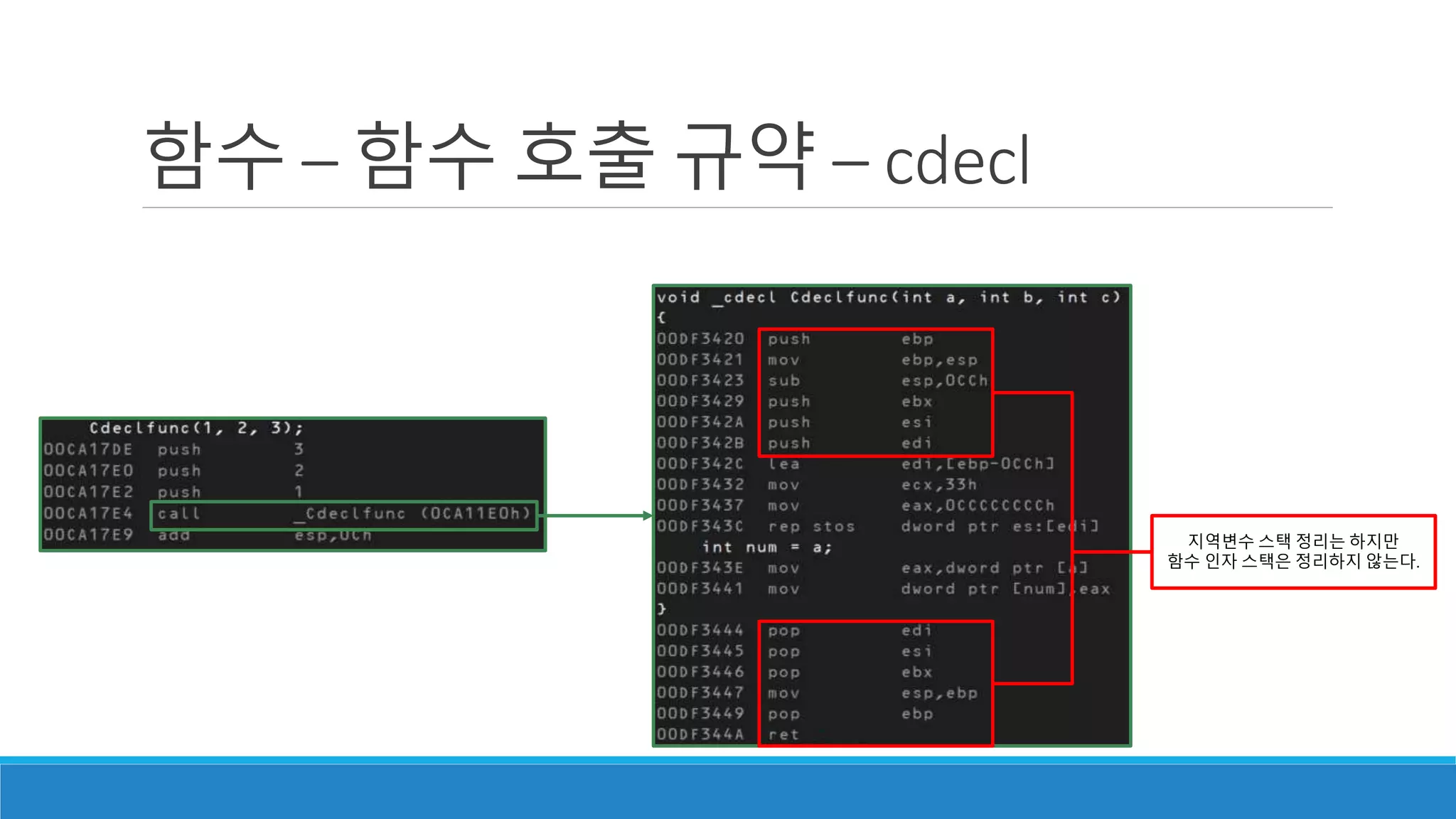

- 61. 함수 – 함수호출 규약 – cdecl 지역변수 스택 정리는 하지만 함수 인자 스택은 정리하지 않는다.

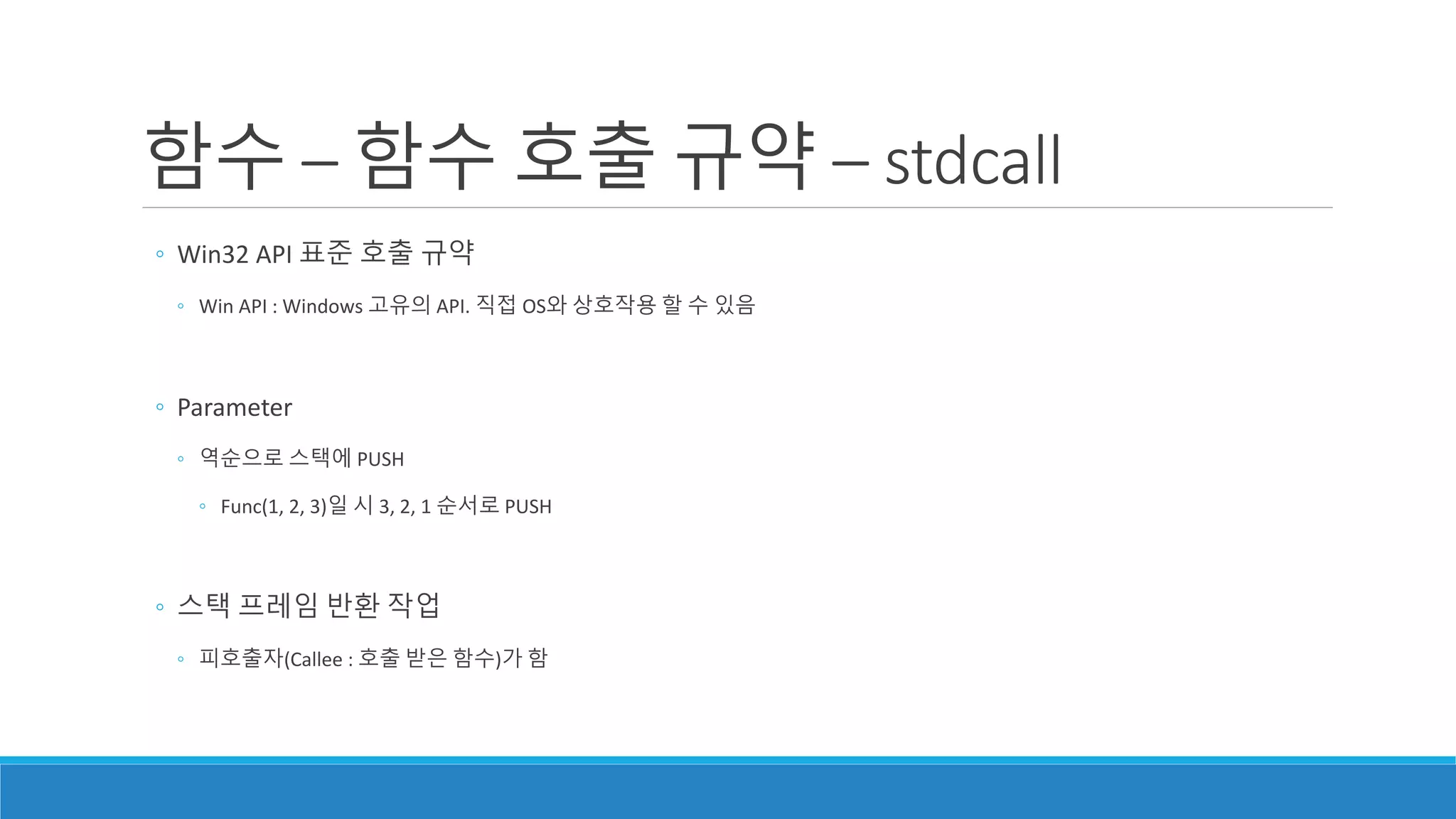

- 62. ◦ Win32 API표준 호출 규약 ◦ Win API : Windows 고유의 API. 직접 OS와 상호작용 할 수 있음 ◦ Parameter ◦ 역순으로 스택에 PUSH ◦ Func(1, 2, 3)일 시 3, 2, 1 순서로 PUSH ◦ 스택 프레임 반환 작업 ◦ 피호출자(Callee : 호출 받은 함수)가 함 함수 – 함수 호출 규약 – stdcall

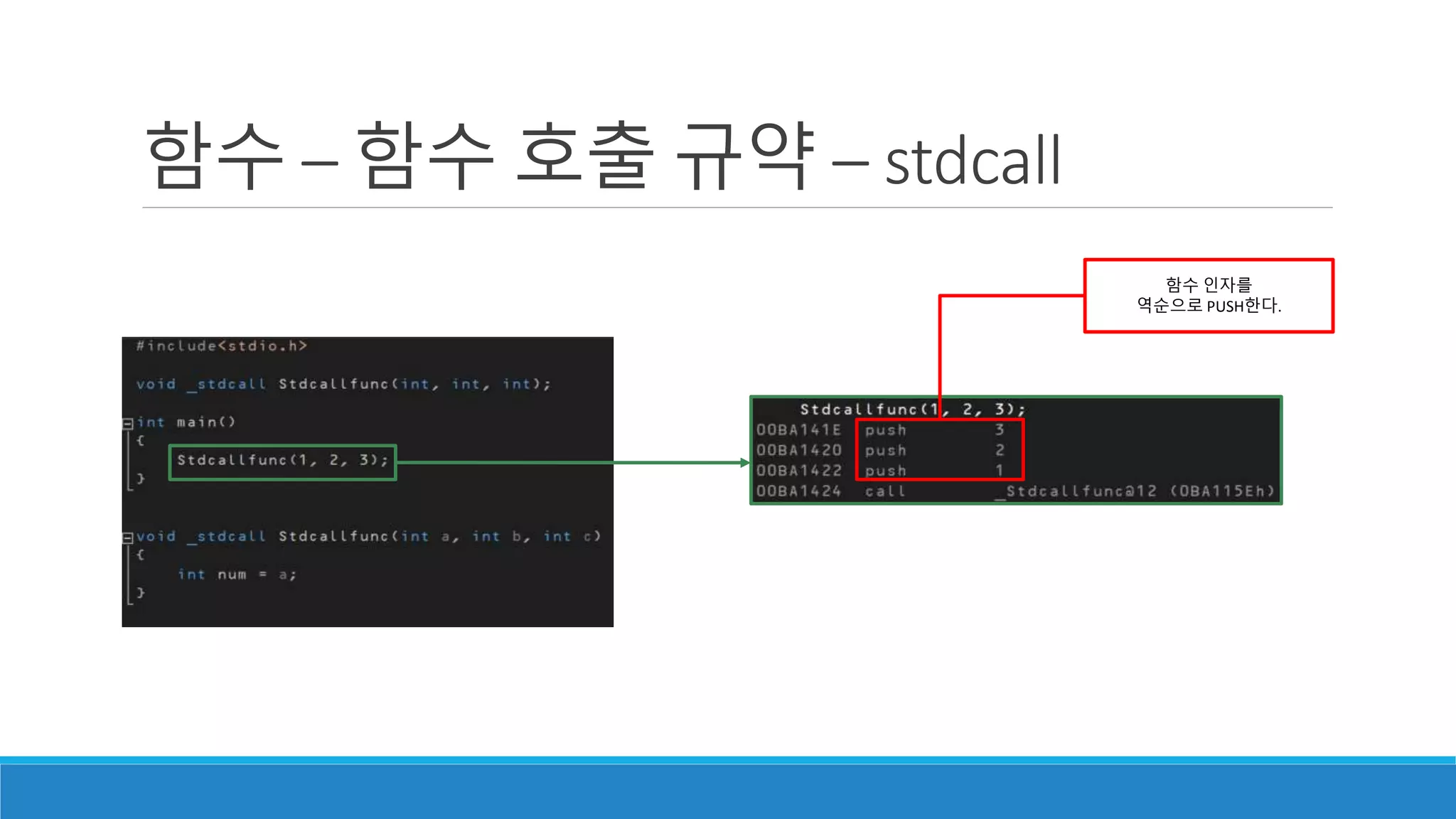

- 63. 함수 인자를 역순으로 PUSH한다. 함수– 함수 호출 규약 – stdcall

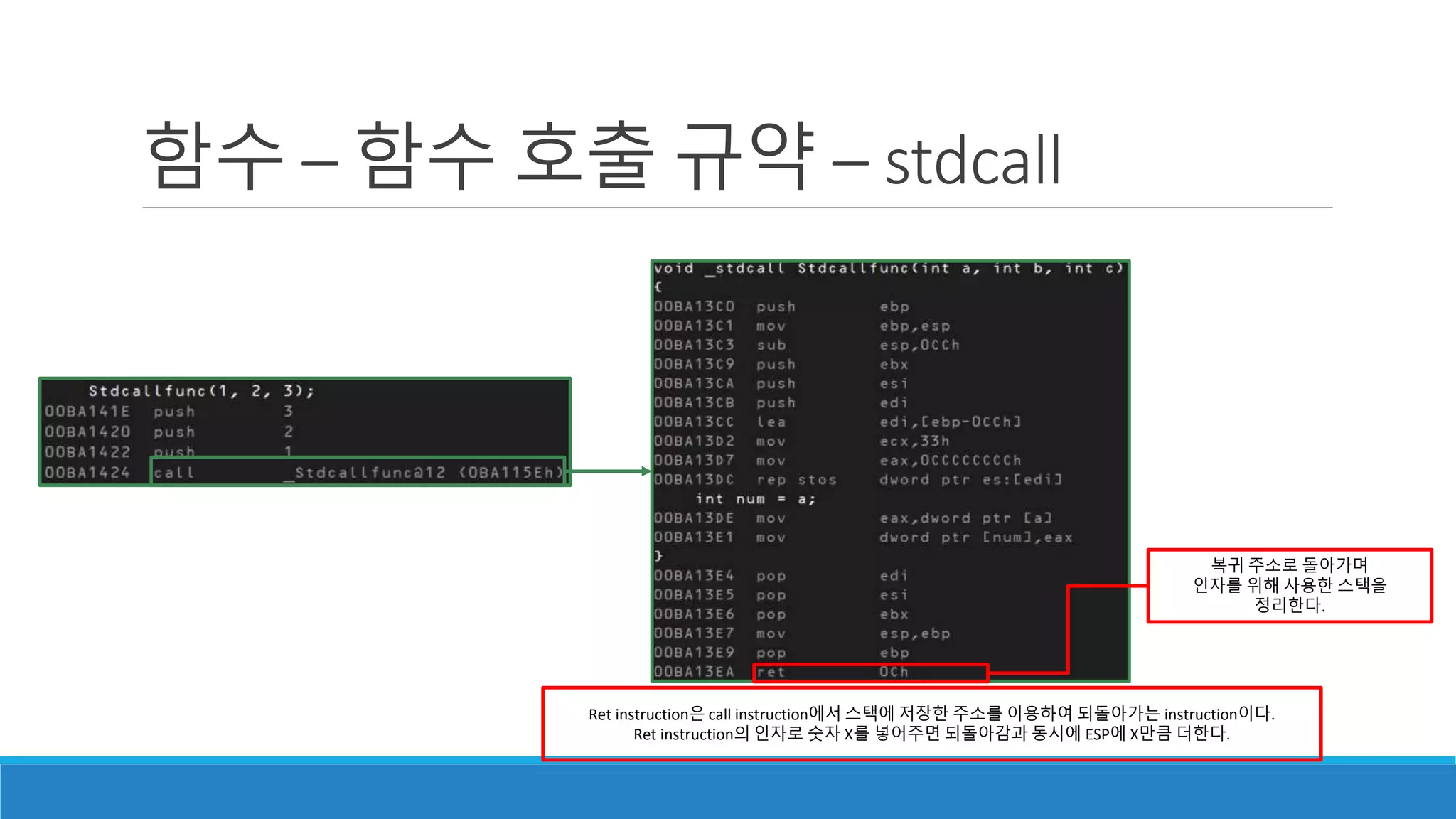

- 64. 복귀 주소로 돌아가며 인자를위해 사용한 스택을 정리한다. Ret instruction은 call instruction에서 스택에 저장한 주소를 이용하여 되돌아가는 instruction이다. Ret instruction의 인자로 숫자 X를 넣어주면 되돌아감과 동시에 ESP에 X만큼 더한다. 함수 – 함수 호출 규약 – stdcall

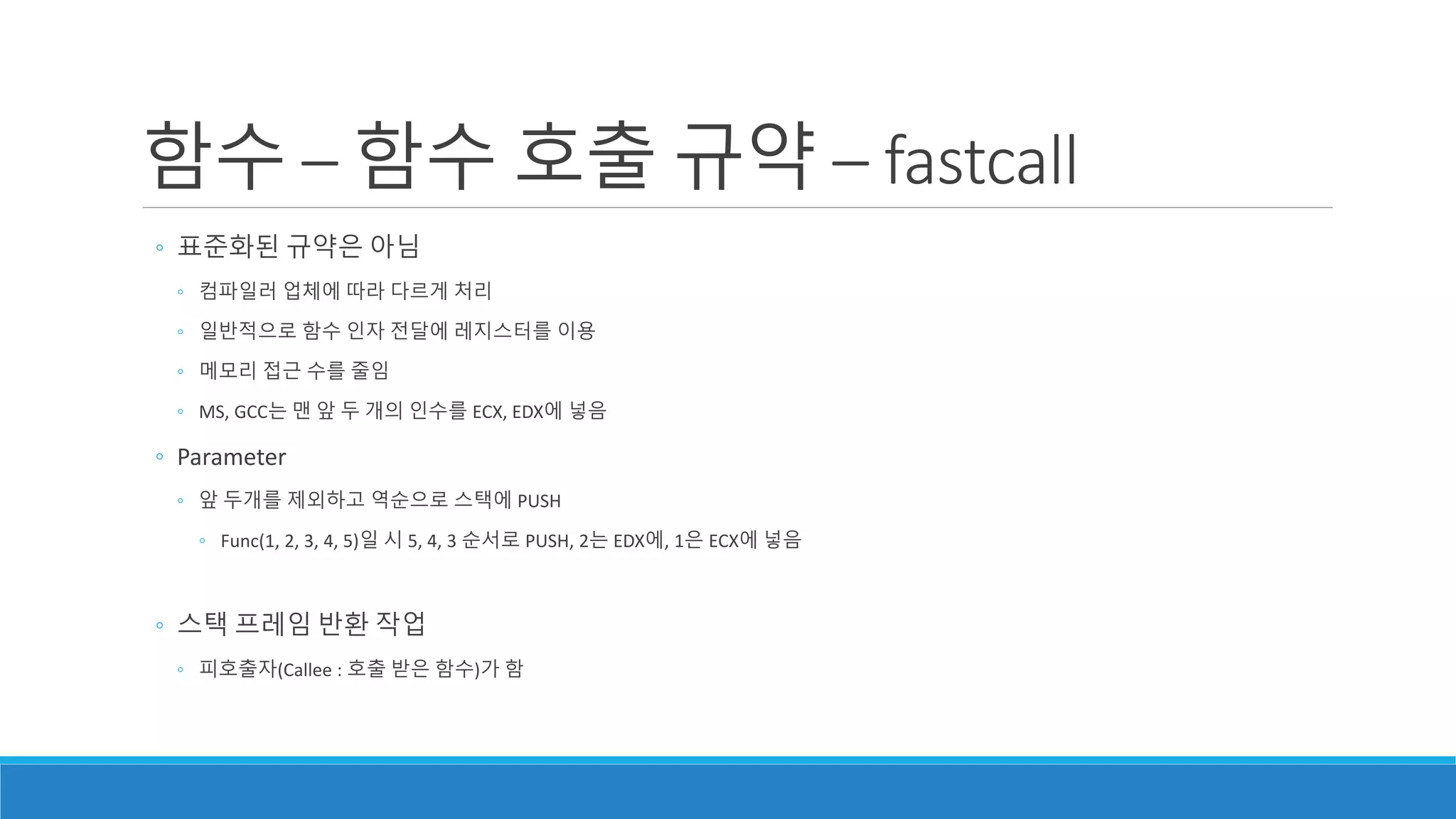

- 65. ◦ 표준화된 규약은아님 ◦ 컴파일러 업체에 따라 다르게 처리 ◦ 일반적으로 함수 인자 전달에 레지스터를 이용 ◦ 메모리 접근 수를 줄임 ◦ MS, GCC는 맨 앞 두 개의 인수를 ECX, EDX에 넣음 ◦ Parameter ◦ 앞 두개를 제외하고 역순으로 스택에 PUSH ◦ Func(1, 2, 3, 4, 5)일 시 5, 4, 3 순서로 PUSH, 2는 EDX에, 1은 ECX에 넣음 ◦ 스택 프레임 반환 작업 ◦ 피호출자(Callee : 호출 받은 함수)가 함 함수 – 함수 호출 규약 – fastcall

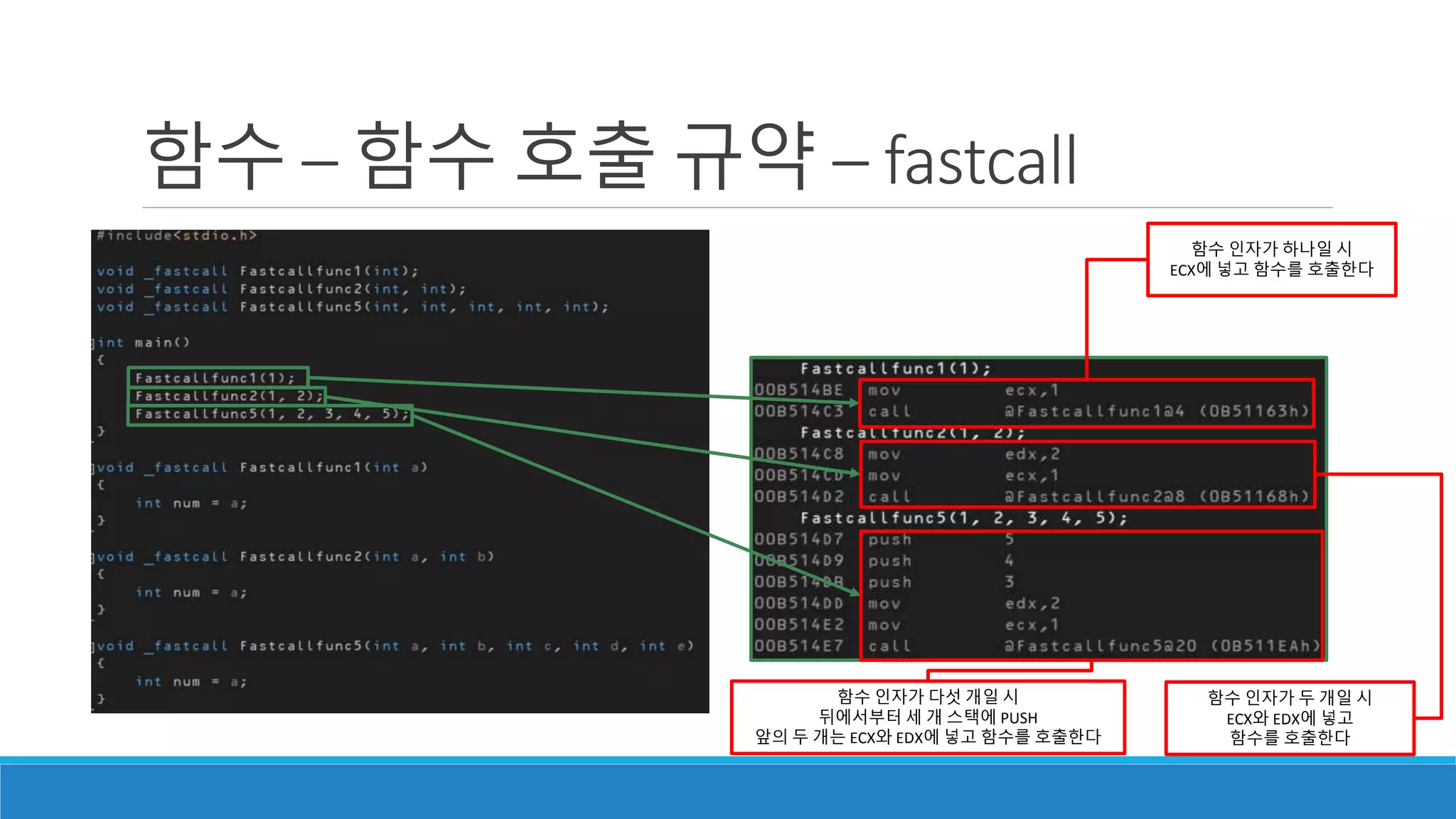

- 66. 함수 인자가 하나일시 ECX에 넣고 함수를 호출한다 함수 인자가 두 개일 시 ECX와 EDX에 넣고 함수를 호출한다 함수 인자가 다섯 개일 시 뒤에서부터 세 개 스택에 PUSH 앞의 두 개는 ECX와 EDX에 넣고 함수를 호출한다 함수 – 함수 호출 규약 – fastcall

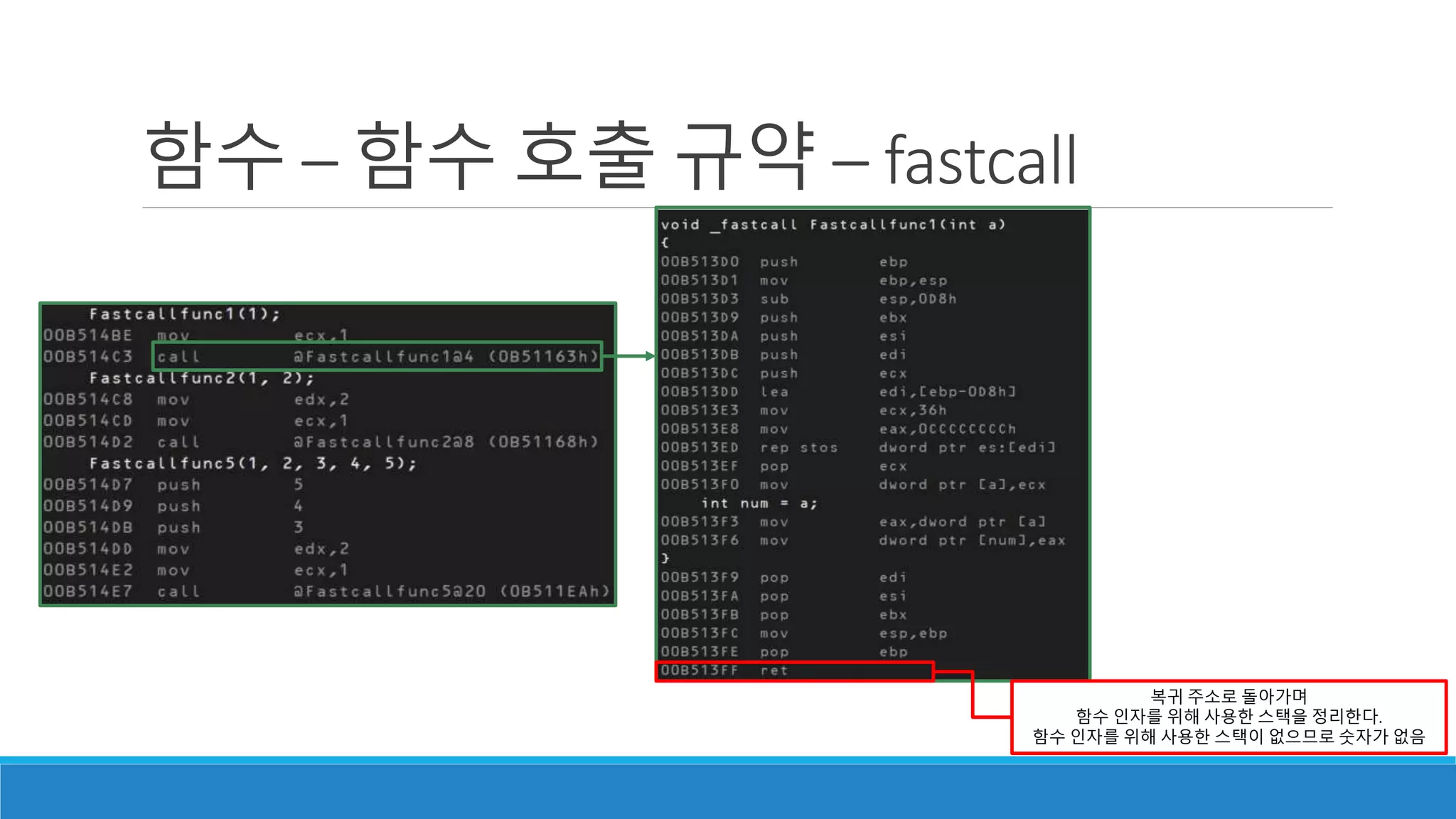

- 67. 복귀 주소로 돌아가며 함수인자를 위해 사용한 스택을 정리한다. 함수 인자를 위해 사용한 스택이 없으므로 숫자가 없음 함수 – 함수 호출 규약 – fastcall

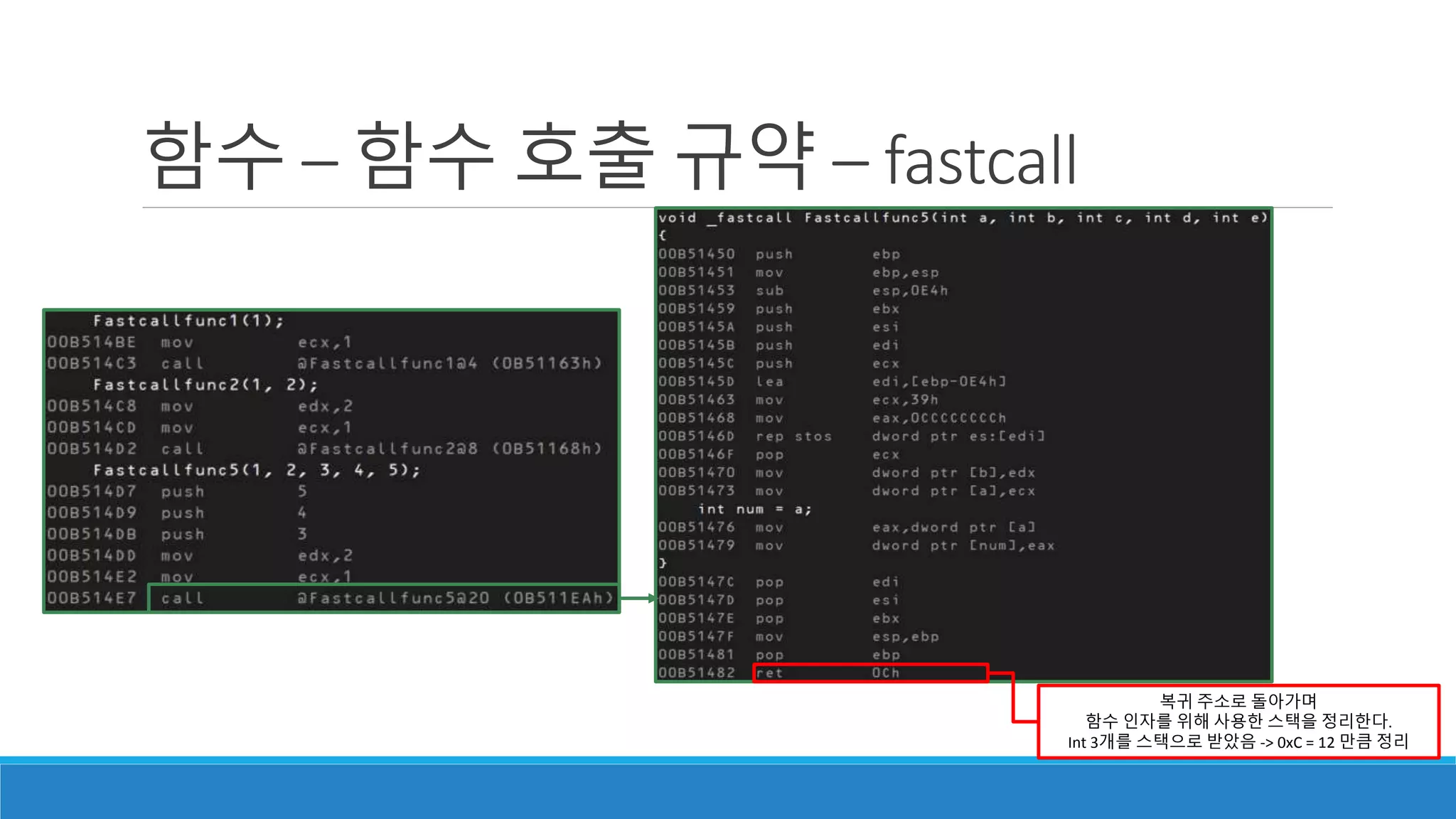

- 68. 복귀 주소로 돌아가며 함수인자를 위해 사용한 스택을 정리한다. Int 3개를 스택으로 받았음 -> 0xC = 12 만큼 정리 함수 – 함수 호출 규약 – fastcall

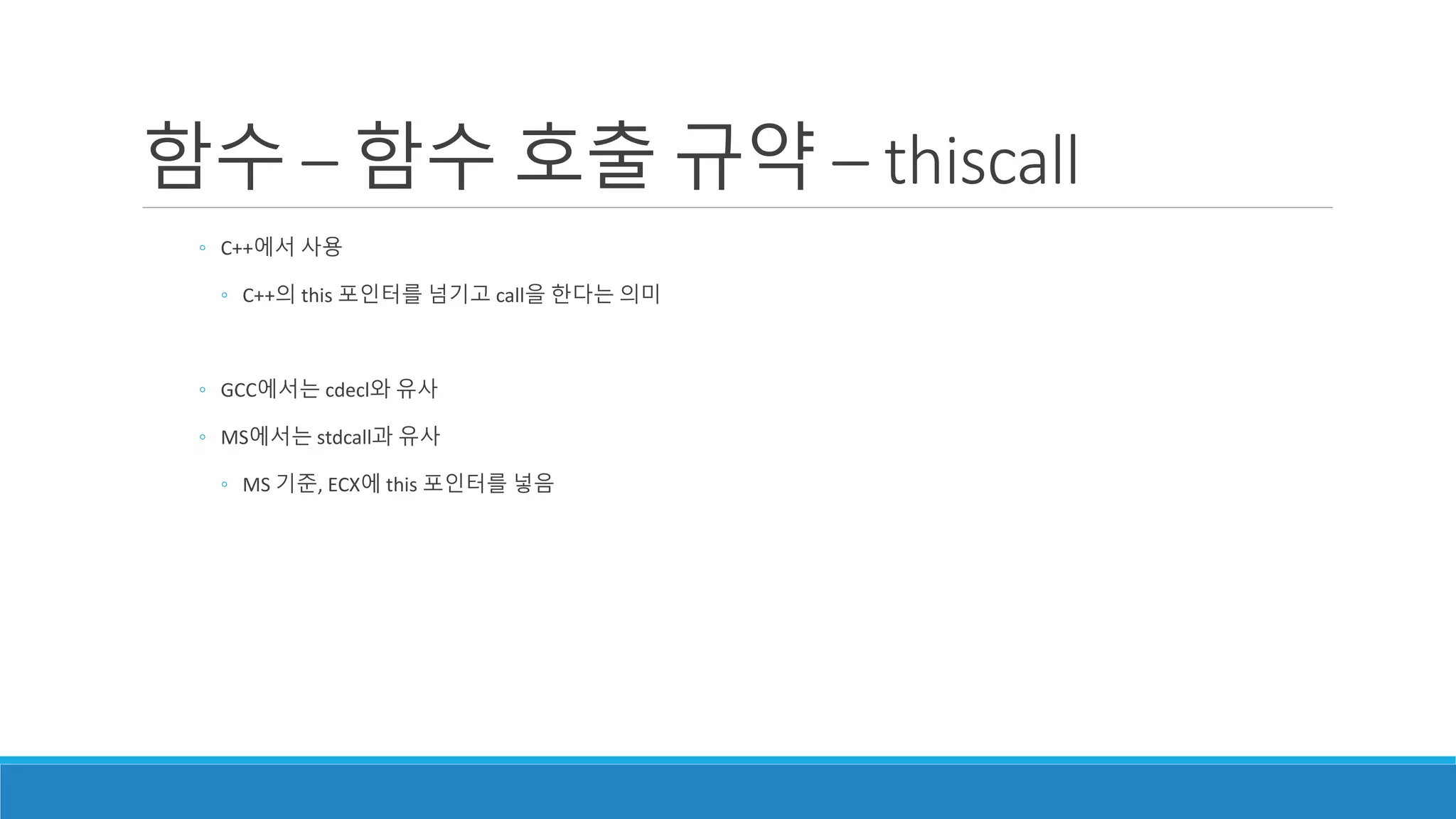

- 69. ◦ C++에서 사용 ◦C++의 this 포인터를 넘기고 call을 한다는 의미 ◦ GCC에서는 cdecl와 유사 ◦ MS에서는 stdcall과 유사 ◦ MS 기준, ECX에 this 포인터를 넣음 함수 – 함수 호출 규약 – thiscall

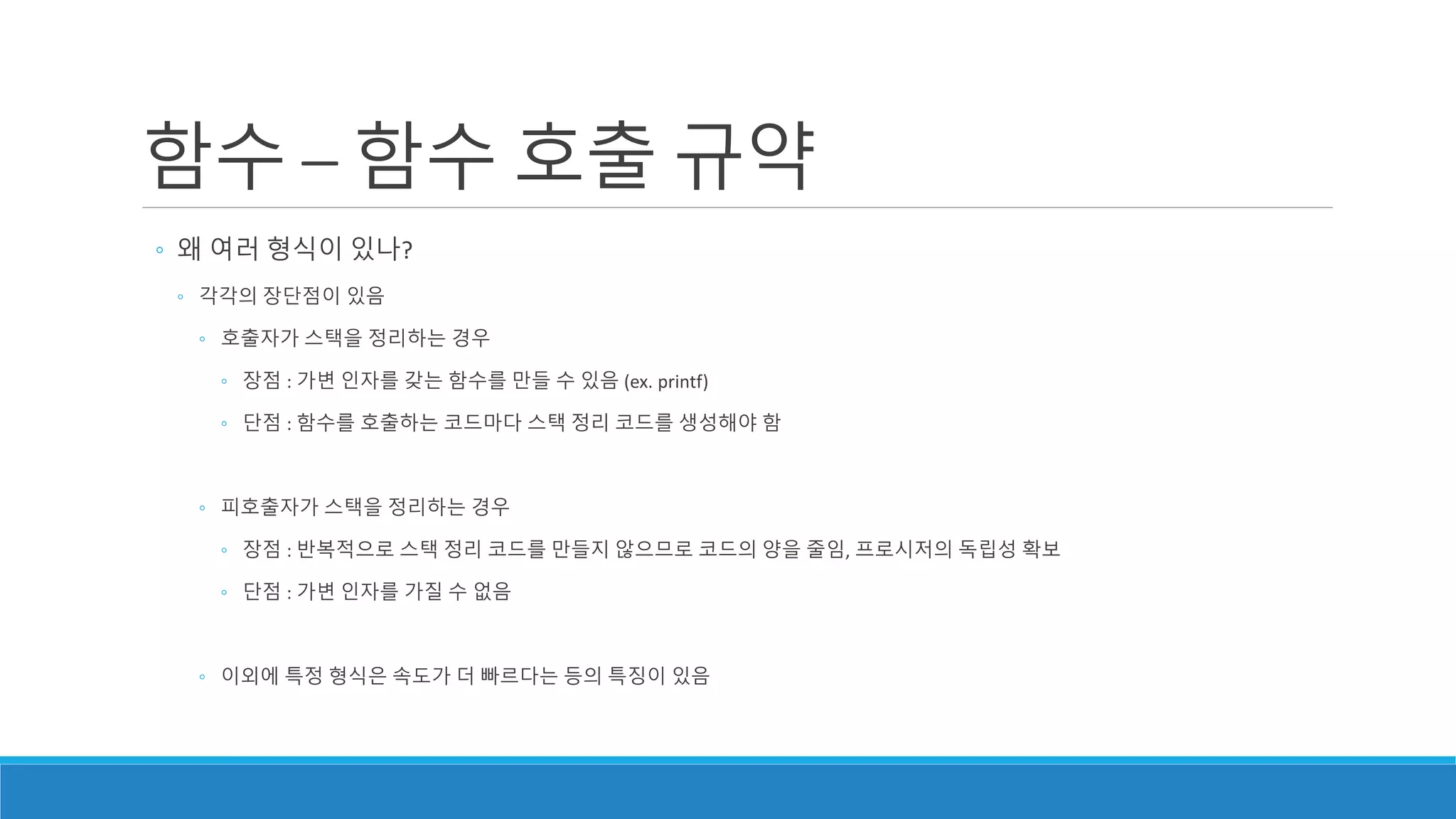

- 70. 함수 – 함수호출 규약 ◦ 왜 여러 형식이 있나? ◦ 각각의 장단점이 있음 ◦ 호출자가 스택을 정리하는 경우 ◦ 장점 : 가변 인자를 갖는 함수를 만들 수 있음 (ex. printf) ◦ 단점 : 함수를 호출하는 코드마다 스택 정리 코드를 생성해야 함 ◦ 피호출자가 스택을 정리하는 경우 ◦ 장점 : 반복적으로 스택 정리 코드를 만들지 않으므로 코드의 양을 줄임, 프로시저의 독립성 확보 ◦ 단점 : 가변 인자를 가질 수 없음 ◦ 이외에 특정 형식은 속도가 더 빠르다는 등의 특징이 있음

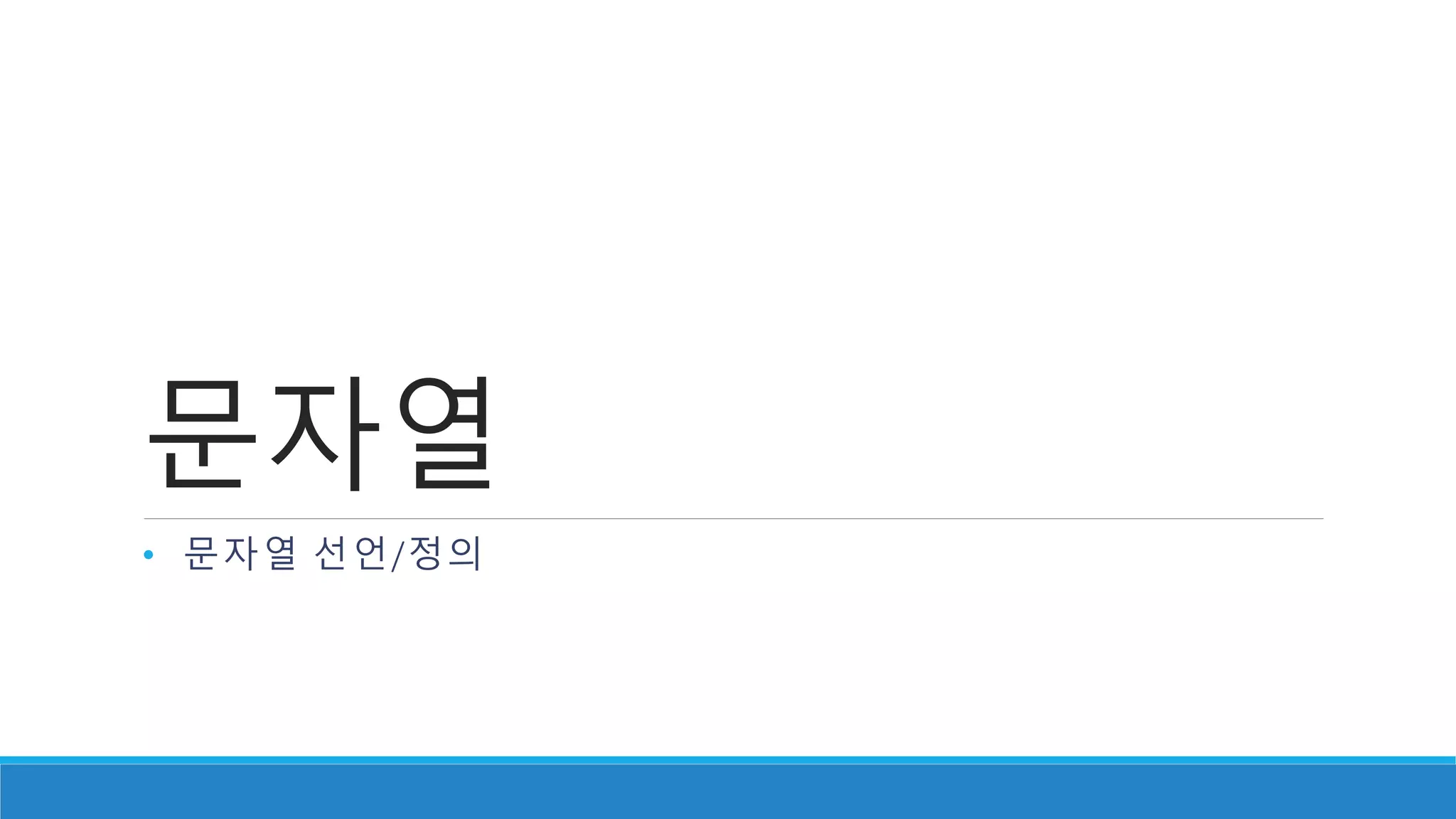

- 71.

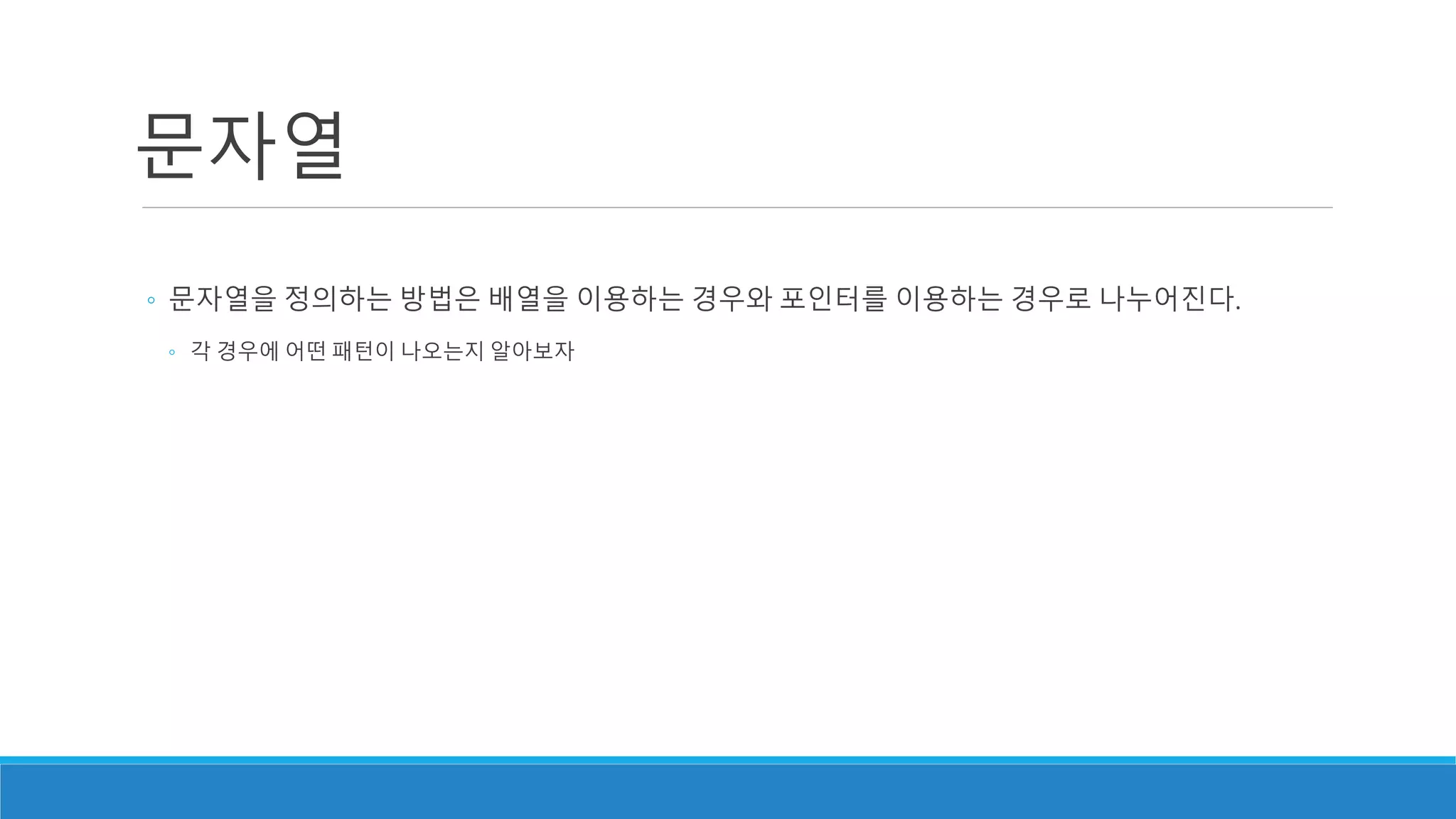

- 72. 문자열 ◦ 문자열을 정의하는방법은 배열을 이용하는 경우와 포인터를 이용하는 경우로 나누어진다. ◦ 각 경우에 어떤 패턴이 나오는지 알아보자

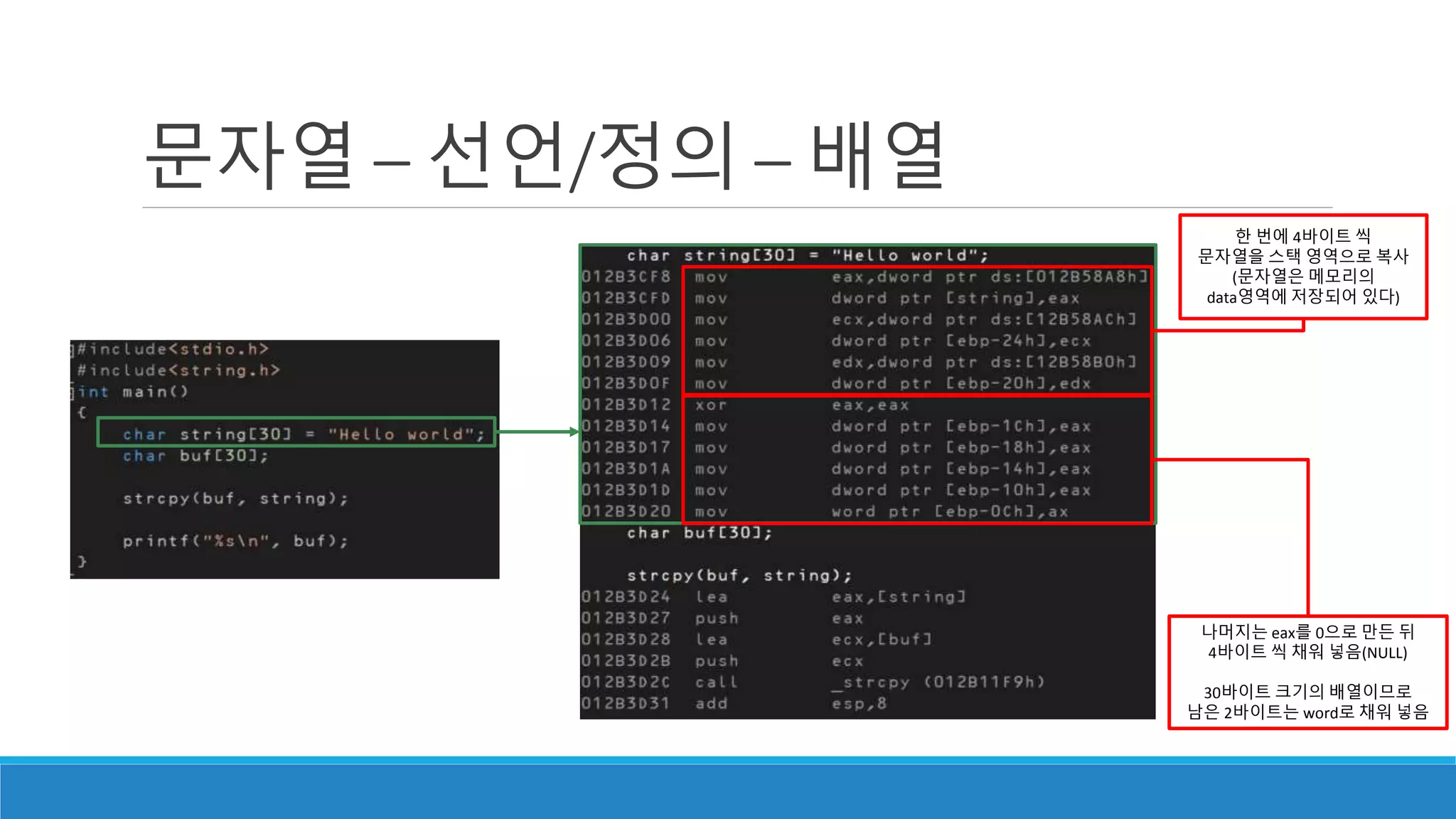

- 73. 문자열 – 선언/정의– 배열 한 번에 4바이트 씩 문자열을 스택 영역으로 복사 (문자열은 메모리의 data영역에 저장되어 있다) 나머지는 eax를 0으로 만든 뒤 4바이트 씩 채워 넣음(NULL) 30바이트 크기의 배열이므로 남은 2바이트는 word로 채워 넣음

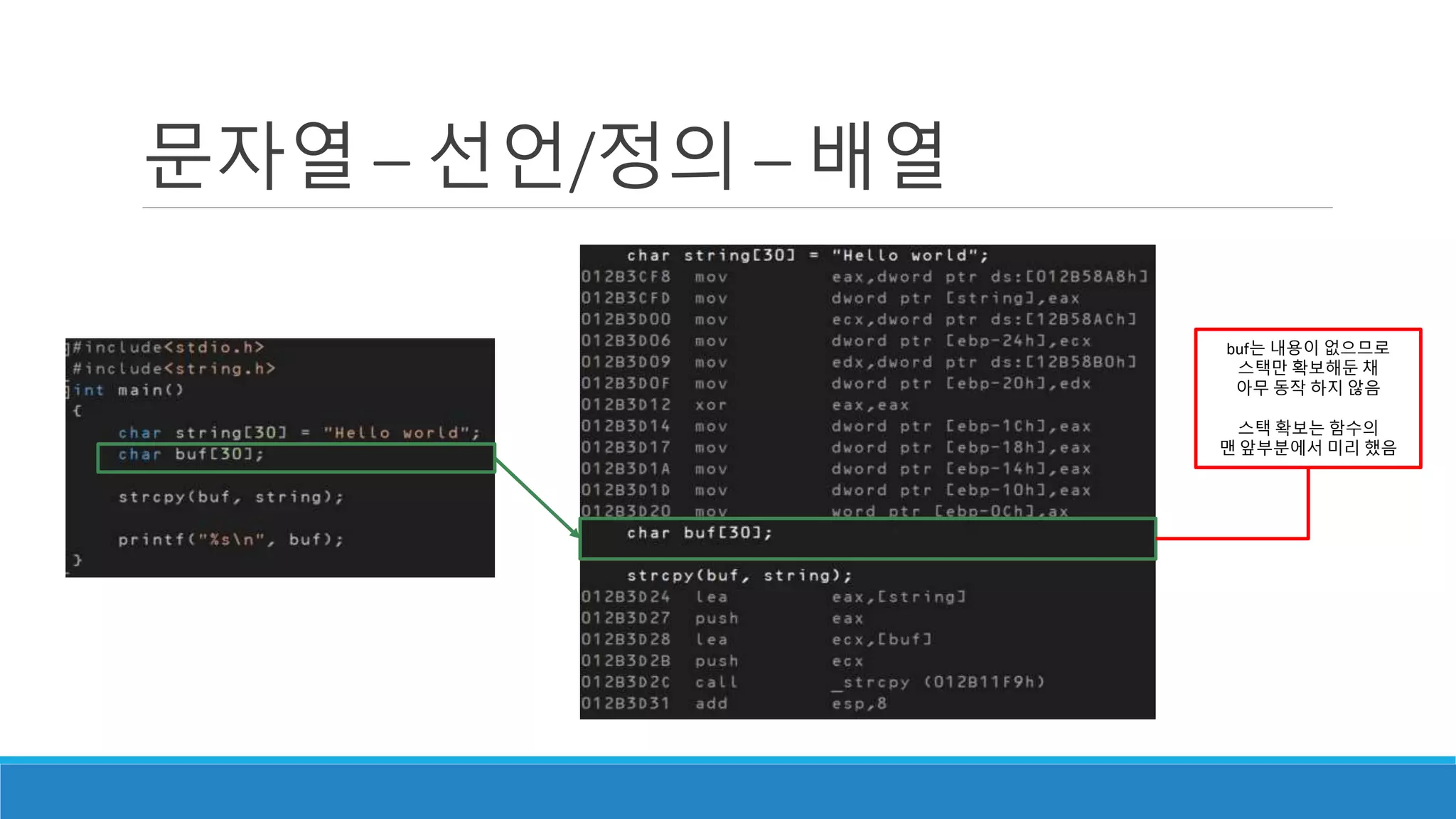

- 74. 문자열 – 선언/정의– 배열 buf는 내용이 없으므로 스택만 확보해둔 채 아무 동작 하지 않음 스택 확보는 함수의 맨 앞부분에서 미리 했음

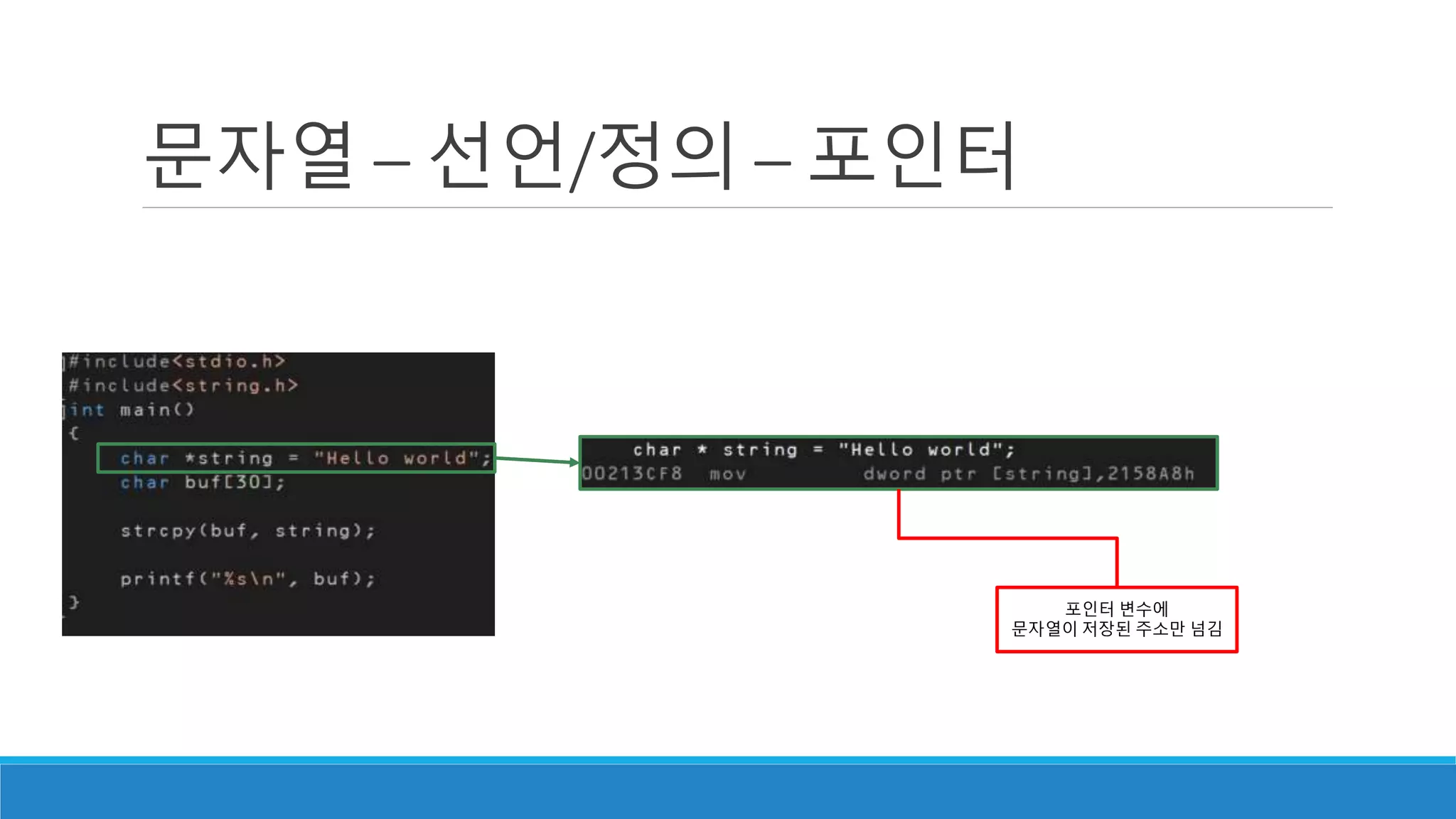

- 75. 문자열 – 선언/정의– 포인터 포인터 변수에 문자열이 저장된 주소만 넘김
