女子美術大学メディアアート演習ⅡB 2012 Fall 第2回 2/2
- 1. メディアアート演習ⅡB 第2回 徳久 悟 id: dangkang 女子美術大学美術学部アート・デザイン表現学科 2012. 09.11(Tue) 4限 15:00-16:30 1
- 2.

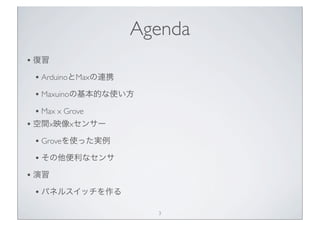

- 3. Agenda • 復習 •ArduinoとMaxの連携 • Maxuinoの基本的な使い方 • Max x Grove • 空間x映像xセンサー • Groveを使った実例 • その他便利なセンサ • 演習 • パネルスイッチを作る 3
- 4.
- 5. ArduinoとMax/MSPの連携 Adruino IDE × Max 5 Adruino Board 5
- 6. ダウンロード • Maxuino v.014– the latest release • OSC-route OSX-MachO • Firmata Test.app 6

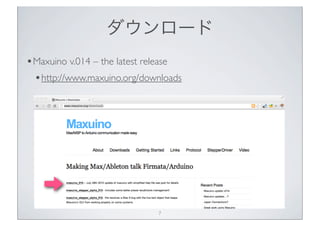

- 7. ダウンロード • Maxuino v.014– the latest release • http://www.maxuino.org/downloads 7
- 8. ダウンロード • OSC-route OSX-MachO • http://cnmat.berkeley.edu/downloads 8

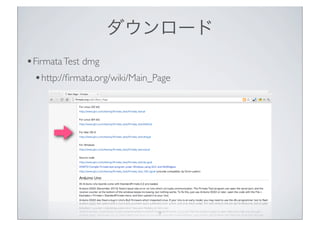

- 9. ダウンロード • Firmata Testdmg • http://firmata.org/wiki/Main_Page 9
- 10. maxuinoインストール • Max5Cycling’74/max-external • maxuino.maxpatをコピー • maxuino-noGUI.maxpatをコピー • supportフォルダの中身をすべてコピー 10

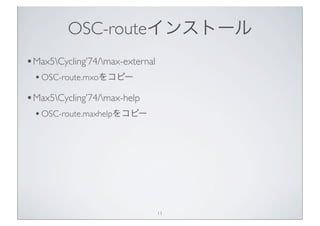

- 11. OSC-routeインストール • Max5Cycling’74/max-external • OSC-route.mxoをコピー • Max5Cycling’74/max-help • OSC-route.maxhelpをコピー 11

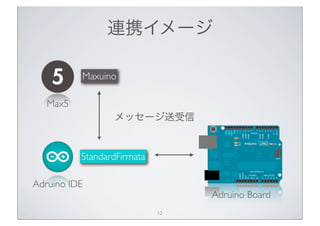

- 12. 連携イメージ Maxuino Max5 メッセージ送受信 StandardFirmata Adruino IDE Adruino Board 12

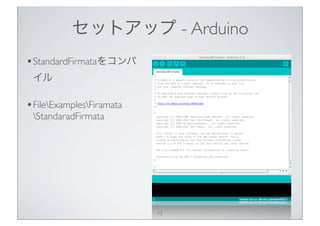

- 13. セットアップ - Arduino •StandardFirmataをコンパ イル • FileExamplesFiramata StandaradFirmata 13

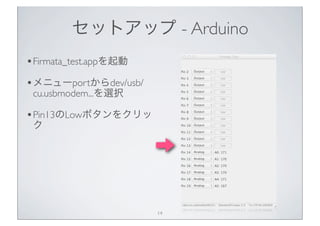

- 14. セットアップ - Arduino •Firmata_test.appを起動 • メニューportからdev/usb/ cu.usbmodem...を選択 • Pin13のLowボタンをクリッ ク 14
- 15. セットアップ - Arduino •LEDが点滅 15
- 16. Maxuinoの使いかた 16

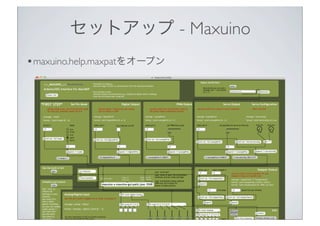

- 17. セットアップ - Maxuino •maxuino.help.maxpatをオープン 17
- 18. セットアップ - Maxuino •旧UI 18

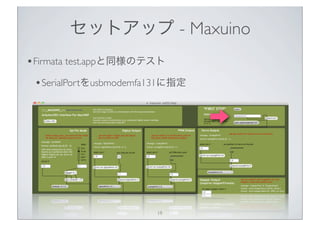

- 19. セットアップ - Maxuino •Firmata test.appと同様のテスト • SerialPortをusbmodemfa131に指定 19

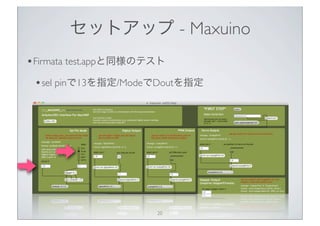

- 20. セットアップ - Maxuino •Firmata test.appと同様のテスト • sel pinで13を指定/ModeでDoutを指定 20

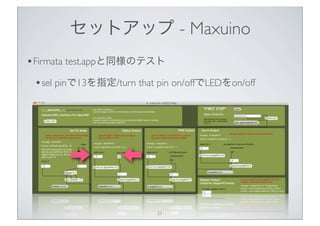

- 21. セットアップ - Maxuino •Firmata test.appと同様のテスト • sel pinで13を指定/turn that pin on/offでLEDをon/off 21

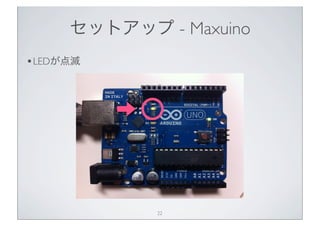

- 22. セットアップ - Maxuino •LEDが点滅 22
- 23.

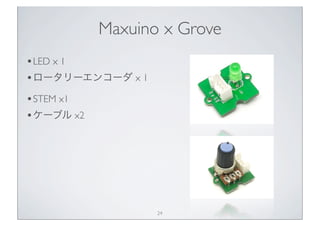

- 24. Maxuino x Grove •LED x 1 • ロータリーエンコーダ x 1 • STEM x1 • ケーブル x2 24

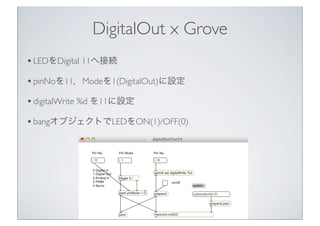

- 25. DigitalOut x Grove •LEDをDigital 11へ接続 • pinNoを11，Modeを1(DigitalOut)に設定 • digitalWrite %d を11に設定 • bangオブジェクトでLEDをON(1)/OFF(0) 25

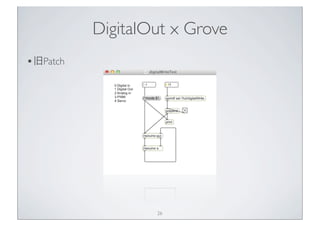

- 26. DigitalOut x Grove •旧Patch 26
- 27. DigitalOut x Grove Maxuino Max5 メッセージ送信 StandardFirmata Adruino IDE Adruino Board 27
- 28. DigitalOut x Grove •LEDが点滅 28

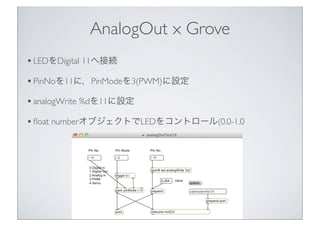

- 29. AnalogOut x Grove •LEDをDigital 11へ接続 • PinNoを11に，PinModeを3(PWM)に設定 • analogWrite %dを11に設定 • float numberオブジェクトでLEDをコントロール(0.0-1.0 29
- 30. AnalogOut x Grove •旧パッチ 30
- 31. AnalogOut x Grove Maxuino Max5 メッセージ送信 StandardFirmata Adruino IDE Adruino Board 31

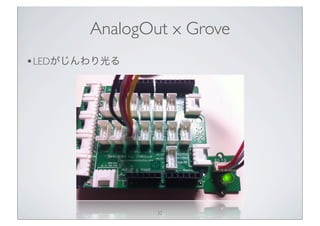

- 32. AnalogOut x Grove •LEDがじんわり光る 32

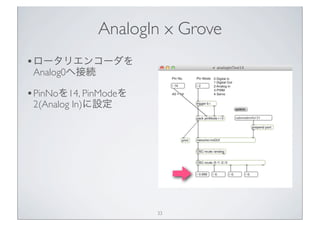

- 33. AnalogIn x Grove •ロータリエンコーダを Analog0へ接続 • PinNoを14, PinModeを 2(Analog In)に設定 33

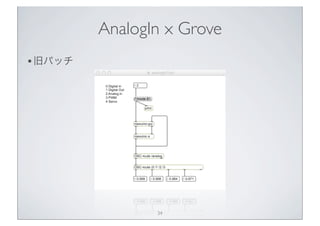

- 34. AnalogIn x Grove •旧パッチ 34

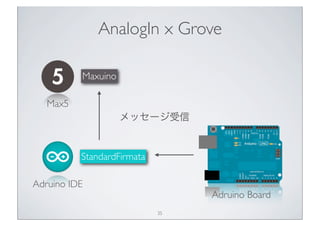

- 35. AnalogIn x Grove Maxuino Max5 メッセージ受信 StandardFirmata Adruino IDE Adruino Board 35
- 36. AnalogIn x Grove •ロータリエンコーダを回すと，パッチのフロートナン バーボックスの値が変化する 36
- 37. 空間 x 映像x センサー 37
- 38. センサ: ボタン • ボタンx 1 • on/offでコントール • STEM x1 • ケーブル x1 38

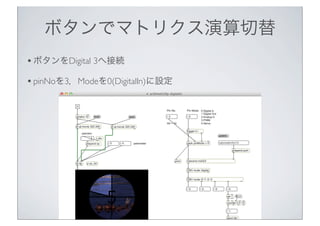

- 39. ボタンでマトリクス演算切替 • ボタンをDigital 3へ接続 •pinNoを3，Modeを0(DigitalIn)に設定 39

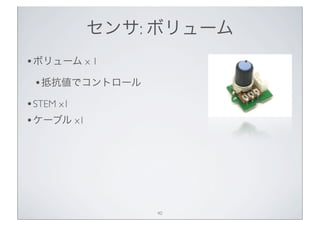

- 40. センサ: ボリューム • ボリュームx 1 • 抵抗値でコントロール • STEM x1 • ケーブル x1 40

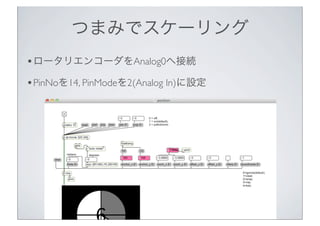

- 41. つまみでスケーリング • ロータリエンコーダをAnalog0へ接続 • PinNoを14,PinModeを2(Analog In)に設定 41

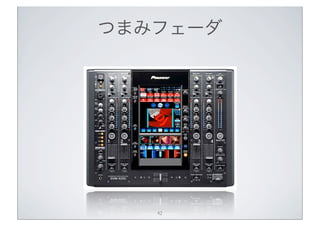

- 42. つまみフェーダ 42

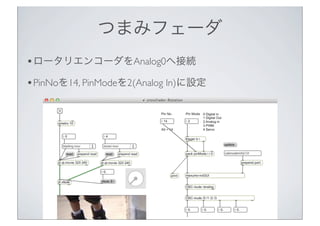

- 43. つまみフェーダ • ロータリエンコーダをAnalog0へ接続 • PinNoを14,PinModeを2(Analog In)に設定 43
- 44. その他便利なセンサ • 曲げセンサ • 光センサ •赤外線センサ • フォトリフレクタ • 超音波センサ • 加速度センサ(xyz) 44
- 45. その他便利なセンサ • Wiiリモコン •http://www.osculator.net/ 45

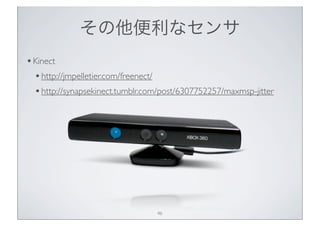

- 46. その他便利なセンサ • Kinect • http://jmpelletier.com/freenect/ • http://synapsekinect.tumblr.com/post/6307752257/maxmsp-jitter 46

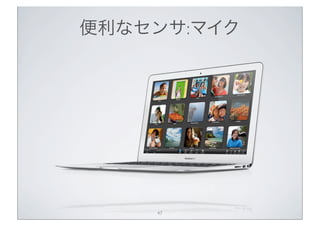

- 47. 便利なセンサ:マイク 47

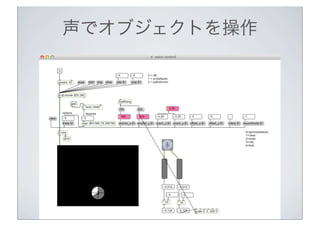

- 48. 声でオブジェクトを操作 48

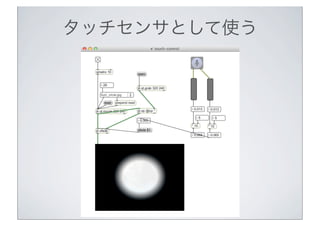

- 49. タッチセンサとして使う 49
- 50.

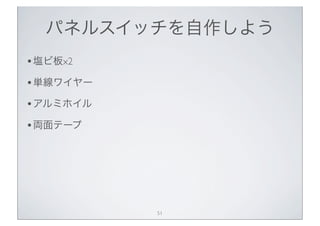

- 51. パネルスイッチを自作しよう • 塩ビ板x2 • 単線ワイヤー •アルミホイル • 両面テープ 51
- 52.
- 53.
- 54.
- 55.

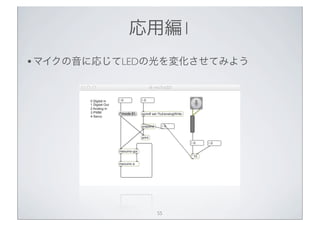

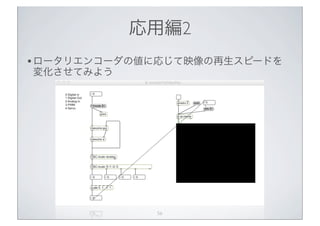

- 56.
