2. Tanah.pdf
- 1.
- 2. Tanah: • Himpunan mineral,bahan organik, dan endapan-endapan yg relatif lepas (loose) yg terletak di atas batuan dasar (bedrock) • Proses pelapukan batuan atau proses geologi lainnya yg tjd di permukaan bumi emmbentuk tanah • Pembentukan tanah : - proses fisik - proses kimia
- 3. Proses fisik tjdkrn pengaruh: • Erosi • Angin • air, • Es • Manusia • Perubahan suhu / cuaca
- 4. Tanah residual: • Tanahhasil pelapukan yg msh berada di tempat asalnya • Tanah terangkut (transported soil) : tanah yg sudah berpindah tempatnya • Lempung: jenis tanah yg bersifat kohesif dan plastis • Pasir : tanah yg tdk kohesif dan tdk plastis • Lihat gbr klasifikasi butiran tanah pada Hardiyatmo (2006:2)

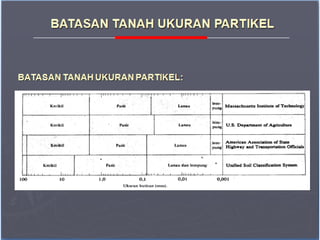

- 5. • Ukuran partikeltanah bervariasi dari 100 mm << hingga <<0,001 mm • Batas-batas interval ukuran dikeluarkan oleh: Unified Soil Clasification System, ASTM, MIT & International Nomenclature
- 6. Ilmu Mekanika Tanah: •ilmu yang akan mendasari analisis dan desain perencanaan suatu pondasi. • Mekanika tanah adalah ilmu yang mempelajari perilaku tanah dan sifatnya yang diakibatkan oleh tegangan dan regangan yang disebabkan oleh gaya-gaya yang bekerja.
- 7. • Sedangkan TeknikPondasi merupakan aplikasi prinsip-prinsip Mekanika Tanah dan Geologi., yang digunakan dalam perencanaan dan pembangunan pondasi seperti gedung, jembatan, jalan, bendung dan Iain-lain. • Oleh karena itu perkiraan dan pendugaan terhadap kemungkinan adanya penyimpangan di lapangan dari kondisi ideal pada mekanika tanah sangat penting dalam perencanaan pondasi yang benar.
- 10. Pengelompokan jenis tanahdalam praktek berdasarkan campuran butir: (1) Tanah berbutir kasar adaiah tanah yang sebagian besar butir-butir tanahnya berupa pasir dan kerikil. (2) Tanah berbutir halus adaiah tanah yang sebagian besar butir-butir tanahnya bertipe lempung dan lanau. (3) Tanah organik adaiah tanah yang cukup banyak mengandung bahan-bahan organik.
- 11. Pengelompokan tanah berdasarkan sifatlekatannya: (1) Tanah Kohesif: adaiah tanah yang mempunyai sifat lekatan antara butir-butirnya. (tanah lempungan = mengandung lempung cukup banyak). (2). Tanah Non Kohesif : adaiah tanah yang tidak mempunyai atau sedikit sekali lekatan antara butir-butirny a. (hampir tidak mengandung lempung misal pasir). (3). Tanah Organik : adaiah tanah yang sifatnya sangat dipengaruhi oleh bahan-bahan organik. (sifat tidak baik).
- 12. Berat Vol Tanahdan Hubungan2nya • Segumpal tanah dpt tdr dr 2 atau 3 bagian • Tanah kering (2 bagian) butir2 tanah dan pori2 udara • Tanah yg jenuh (2 bag): bag. padat/butiran & air pori • Tanah yg tdk jenuh (3 bag): bag padat (butiran), pori2 udara & air pori

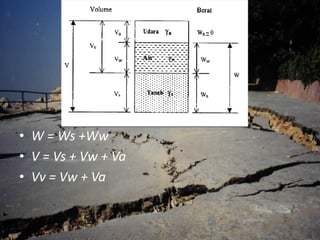

- 13. • W =Ws +Ww • V = Vs + Vw + Va • Vv = Vw + Va
- 14. • Berat udara(Wa) = 0 • Hubungan2 volume yg sering digunakan dlm mekanika tanah : kadar air (w), angka pori (e), porositas (n), & derajat kejenuhan (S) • Kadar air (w) = (Ww / Ws) . 100%
- 15. W = Ww+Ws +Wa (dgn Wa = 0), bila Vol udara (Va )= 0, mk tanah menjadi jenuh • Berat vol kering (γd) :
- 16. Tabel 1.1: Beratjenis tanah Macam tanah Berat jenis (Gs) Kerikil 2,65 - 2,68 Pasir 2,65 - 2,68 Lanau anorganik 2,62 - 2,68 Lempung organik 2,58 - 2,65 Lempung anorganik 2,68 - 2,75 Humus 1,37 Gambut 1,25 - 1,80
- 17. Tabel 1.2: Derajatkejenuhan & Kondisi Tanah Keadaan Tanah Derajat kejenuhan (S) Tanah kering 0 Tanah agak lembab > 0 - 0,25 Tanah lembab 0,26 - 0,50 Tanah sangat lembab 0,51 - 0,75 Tanah basah 0,76 - 0,99 Tanah jenuh air 1
- 18. • Berat volbasah / lembab: γb= Gs.γw . (1+w) 1 +e ➢ Berat vol jenuh air (S=100%) γ sat = γw . (Gs + e) 1+e
- 19. ➢Bila tanah terendamair, berat vol apung / berat vol efektif dinyatakan sbg γ' dengan : γ' = (Gs - 1) . γw = γ sat - γw 1 + e γw = 1t/m3 atau 9,81 kN/m3 ➢Kerapatan relatif (Dr): ➢ γd (max) = Gs. γw atau e(min) = Gs. γw - 1 1+e(min) γd(max) e(max) = Gs. γw - 1 γd(min)
- 20. • Kerapatan relatif(%); Dr = γd(max) . γd - γd(min) γd γd(max) - γd(min) • Kepadatan relatif (Rc): Rc = γd / γd(max) = Ro = 80 + 0,2 . Dr 1 - Dr . (1-Ro)
