Траверси, захвати, при строї дистанційного розстропування вантажів

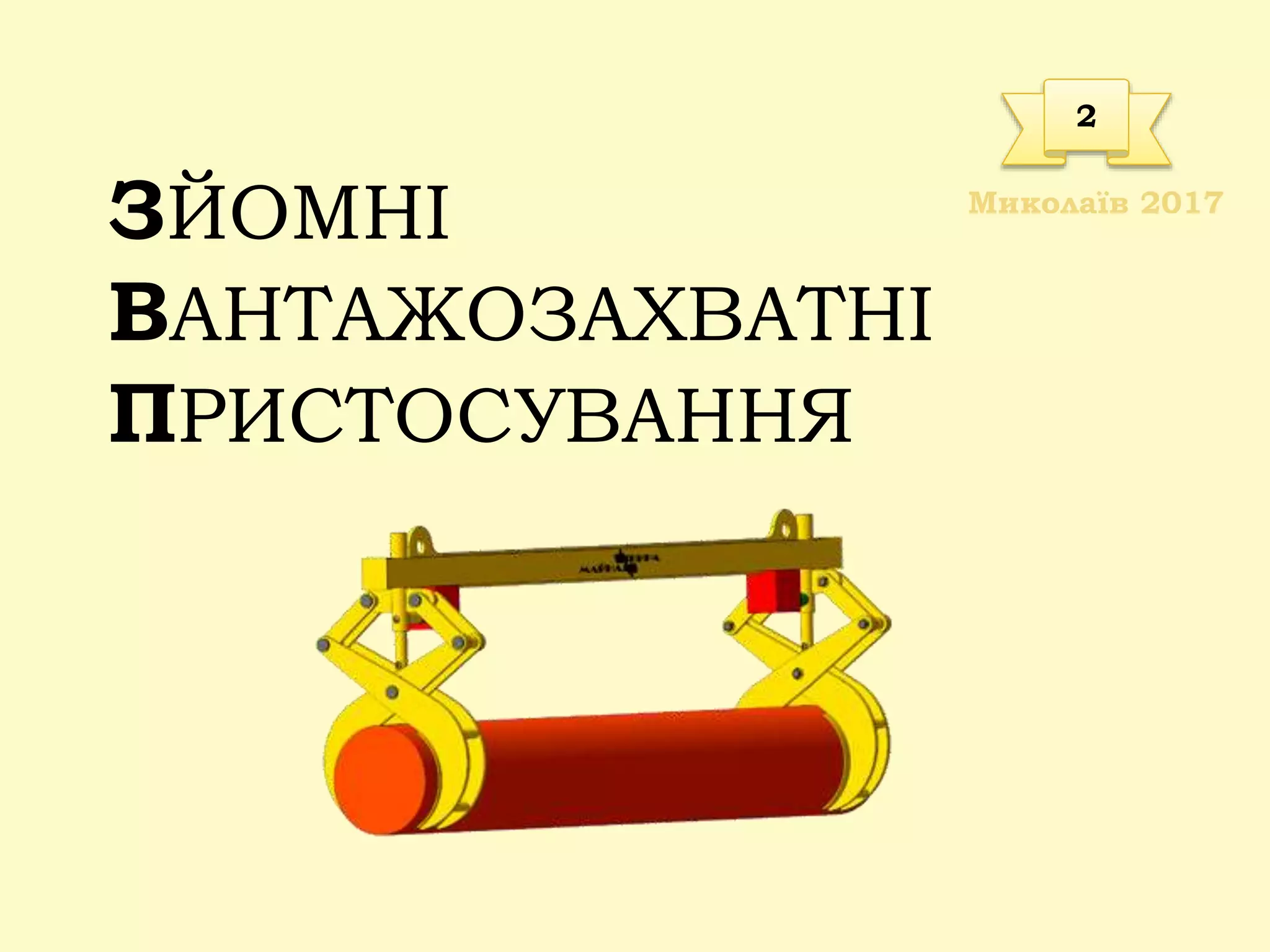

1. ЗЙОМНІ
ВАНТАЖОЗАХВАТНІ
ПРИСТОСУВАННЯ
2
Миколаїв 2017

2. ПЛАН
• Траверси
• Види траверс
• Захвати
• Види захватів
• Вимоги до ЗВП
• Стропувальні пристрої з
дистанційним і
автоматичним керуванням
• Питання на засвоєння
матеріалу

3. ТРАВЕРСИ
Універсальна
балансирна
Просто-
рова
Рівноплеча
балансирна
Траверси - це ЗВП,
призначені для стропування
довгомірних і
великогабаритних
вантажів.
Траверси оберігають
вантажі від впливу
стискаючих зусиль, які
виникають при
використанні строп.

4. Різноплеча
траверса
ВИДИ ТРАВЕРС

5. КЛІЩОВІ - для труб
ЕКСЦЕНТРИКОВІ -
для листового прокату
ФРИКЦІЙНІ - для
вантажів прямокутної
форми з гладкими бічними
поверхнями
КЛИНОВІ - для вантажів, що
мають круглий отвір
необхідного діаметра
ЗАХВАТИ – ЗВП, які призначені для переміщення
однотипних вантажів
У зв'язку з великим різновидом переміщуваних вантажів
існує безліч різних конструкцій захватів.
ЗАХВАТИ

6. Кліщові захвати
утримують вантаж
важелями за його
виступаючі частини
На малюнку показано, як кліщові
захвати утримують наступні
вантажі:
1 - рейки, 2 - прокатні балки,
3 - труби і вали,
4 - металеві бочки,
5 - дерев'яні бочки,
6 - бетонні конструкції,
7 - штучні вантажі з плоскою
боковою поверхнею,
8 - вантажі в ящику,
9 - вантажі з отвором.
ВИДИ ЗАХВАТІВ

7. В ексцентрикових
захватах основною
деталлю є ексцентрик,
який при повороті
надійно затискає листові
матеріали
Двостороннє
розташування
ексцентриків
З одним ексцентриком,
що підтискається
натягом канату
З одним
ексцентриком, що
підтискається
вручну
Для стропування
листів в
горизонтальному
положенні
ВИДИ
ЗАХВАТІВ

8. ВИМОГИ ДО ЗВП

9. СТРОПУВАЛЬНІ ПРИСТРОЇ З ДИСТАНЦІЙНИМ І АВТОМАТИЧНИМ
КЕРУВАННЯМ
Штирьові стропувальні пристрої
1 – гак, 2 – строп, 3 – захватний пристрій,
4 – штир,5 – валік, 6 - тяга, 7 – вантаж.

10. Універсальний
вантажозахватни
й пристрій з
дистанційним
відчепленням гака
1 – строп, 2 –
обойма, 3- гак, 4
– тяга, 5 –
вантаж
При використанні
канатиків для
дистанційного
роз стропування
вантажів слід проявляти
особливу увагу, так як
затискання його може
привести до мимовільного
розстропування вантажу.
Пристрій для автоматичного звільнення
гака від петлі
1 – гак, 2 – перемичка скоби, 3 – похила
пластина, ланка стропу, 5 – щока скоби,
6 – опорна п’ята, 7 – поверхня вантажу
СТРОПУВАЛЬНІ
ПРИСТРОЇ З
ДИСТАНЦІЙНИМ І
АВТОМАТИЧНИМ
КЕРУВАННЯМ

11. ПИТАННЯ НА ЗАСВОЄННЯ МАТЕРІАЛУ
•Яка необхідність у застосування траверс?
•Які різновиди траверс вам відомі?
•Чим відрізняються різні види траверс?
•Яку роль відіграє ексцентрик в ексцентрикових захватах?
•Які вимоги висувають Правила до ЗВП?
•Яка необхідність у застосуванні стропувальних пристроїв
з дистанційним та автоматичним керуванням?
•Чи може вантаж сам розстропуватися?
•Як запобігають мимовільному розстропуванню вантажів?
