зварювальні з'єднання та шви

1. Зварювальні з'єднання та
шви

2. Типи зварювальних з'єднань
 Стикове з'єднання;
 Кутове з'єднання;
 Таврове з'єднання;
 Напускне з'єднання

3. Види стикових з'єднань

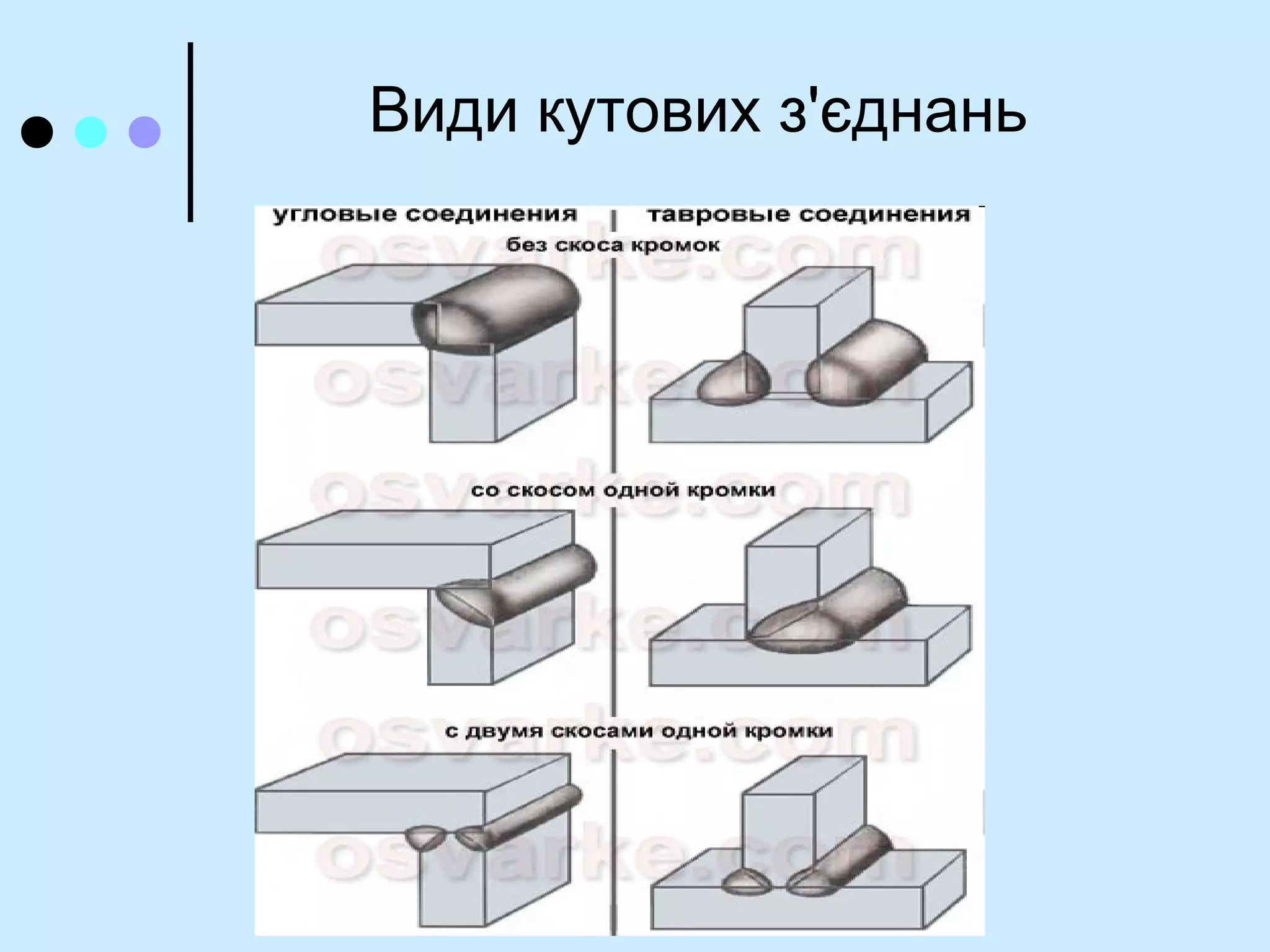

4. Види кутових з'єднань

5. Види напускних та торцових
з’єднань

6. Класифікація зварних швів
Зварні шви по
зовнішньому виду
можуть бути :
 Випуклі (підсилені);
 Нормальні (плоскі)
 Ввігнуті(ослаблені)

7. Класифікація зварних швів
 Односторонній (ss);
 Двосторонній (bs)

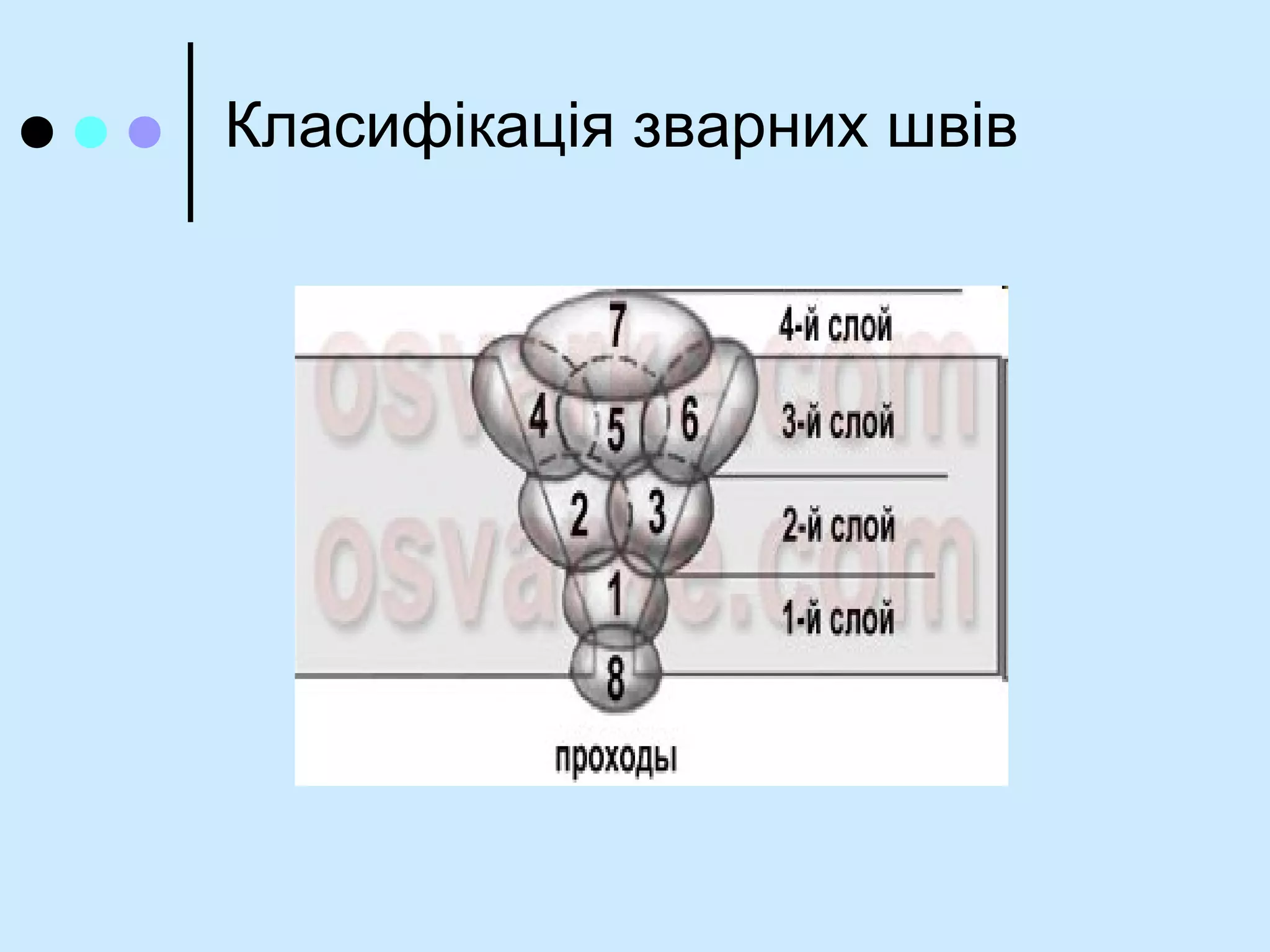

8. Класифікація зварних швів

9. Класифікація зварних швів
В залежності від протяжності
зварні шви можуть бути
непреривними та
прерчастими.
Стикові шви звичайно
виконують непреривними.
Кутові шви можуть бути
виконані:
 непреривними;
 односторонніми
преривчистими;
 двосторонніми
ланцюговими;
 двосторонніми шахматними;
 а також можуть бути
точковими.

10. Класифікація зварних швів
По направленню діючого
зусилля зварні шви
поділяються на:
 поздовжні (флангові) –
направлення діючого
зусилля паралельно осі
зварного шва;
 поперечні (лобові) –
направлення діючого
зусилля перпендикулярно
осі зварного шва;
 комбіновані – поєднання
поздовжнього та
поперечного швів;
 косі– направлення діючого
зусилля розміщено під
кутом до осі зварного шва.

11. Класифікація зварних швів
 По розташуванню в
просторі шви
поділяються на:
 нижні (Н);
 «в човник» (Л);
 горизонтальні (Г);
 напівгоризонтальні (Пг);
 напіввертикальні (Пв);
 вертикальні (В);
 напівстельві (Пп);
 стельові (П).

12. Класифікація зварних швів

13. Геометричні розміри стикового шва
 S – товщина зварного
металу;
 e – ширина зварного шва;
 q – випуклість стикового
шва (висота зусилля) –
найбільша висота (глибина)
між поверхнею зварногошва
і рівнем розташування
поверхні зварних деталей;
 h – глибина провару
(глибина проплавлення) –
найбільша глибина
розплавлення основного
металу;
 t – толщина шва, t = q+h;
 b – зазор.

14. Геометричні розміри кутового
шва
 k – катет кутового шва –
найменша відстань від
поверхні однієї із
зварних деталей до
границі кутового шва
до поверхні другої
зварної деталі;
 q – випуклість шва;
 p – розрахункова
висота кутового шва
 a –товщина кутового
шва, a = q+p.

15. Тип зварювального шва, вид та
умови виконання зварного
з’єднання
 Стиковий шов - ВW
 Кутовий шов - FW
 Одностороннє зварне з’єднання - ss
 Двостороннє зварне з’єднання - bs
 Із підкладкою - mb
 Без підкладки - nb
 Із зачищенням кореня шва - qq
 Без зачищення кореня шва - nq
 Із присадним матеріалом - wm
 Без присадного матеріалу -nm

16. Положення шва в просторі згідно
ДСТУ 2092- 92 (ISO 6947)
 РА - зварювання швів в нижньому
положенні
 РВ - горизонтально-вертикальне
 РС - горизонтальне
 РD - горизонтально - стельове
 РЕ - стельове
 PF - вертикальне знизу вверх
 PG - вертикальне зверху вниз
