本章介绍了 VLAN 和 VTP 的配置，包括 VLAN 的运作原理、安全性和主干连接功能。学习者将掌握如何创建 VLAN、配置 VTP 域及其工作模式，以及如何在交换机之间进行 VLAN 数据流的管理与确认。文档还细化了 VTP 的优势和特性，重点关注了 VLAN 之间的通信和配置步骤。

1. 第 17 讲 VLAN 和 VTP

2. 本章目标 通过本章的学习，您应该掌握以下内容 : 配置一个 VLAN 配置 VTP (VLAN Trunking Protocol) 协议 配置交换机的主干连接功能 确认 VLAN 的连接性

3. VLAN 综述 分段 灵活性 安全性 第三层 第二层 第一层 销售部 人力资源部 工程部 一个 VLAN = 一个广播域 = 逻辑网段 ( 子网 )

4. VLAN 运作 交换机 A 绿色 VLAN 黑色 VLAN 红色 VLAN 每个逻辑的 VLAN 就象一个独立的物理桥

5. VLAN 运作 交换机 A 交换机 B 每个逻辑的 VLAN 就象一个独立的物理桥 同一个 VLAN 可以跨越多个交换机 绿色 VLAN 黑色 VLAN 红色 VLAN 绿色 VLAN 黑色 VLAN 红色 VLAN

6. VLAN 运作 交换机 A 交换机 B 主干连接 每个逻辑的 VLAN 就象一个独立的物理桥 同一个 VLAN 可以跨越多个交换机 主干功能支持多个 VLAN 的数据 快速以太网 绿色 VLAN 黑色 VLAN 红色 VLAN 绿色 VLAN 黑色 VLAN 红色 VLAN

7. VLAN 特点 1 ：一个 VLAN 中所有设备都是在同一广播域内；广播不能跨越 VLAN 传播。 2 ：一个 VLAN 为一个逻辑子网；由被配置为此 VLAN 成员的设备组成；不同 VLAN 通过路由器实现相互通信。 3 ： VLAN 中成员多基于 Switch 端口号码，划分 VLAN 就是对 Switch 接口划分。 4 ： VLAN 工作于 OSI 参考模型的第二层。

8. VLAN 的成员模式 VLAN5 静态 VLAN 动态 VLAN MAC = 1111.1111.1111 主干连接 VLAN 成员策略服务器 1111.1111.1111 = vlan 10 VLAN10 端口 e0/9 端口 e0/4

9. Trunk 和 Trunk port 主干 Trunk ： VLAN 中交换机之间的链路；用来承载多个 VLAN 的数据流。 主干端口 Trunk port ：交换机上用来负责转发多 VLAN 数据流的特殊端口。

10. ISL ＆ IEEE802.1Q ISL:Inter-switch link, 是 CISCO 交换机独有的协议 IEEE802.1Q: 是国际标准协议，被几乎所有的网络设备生产商所共同支持；

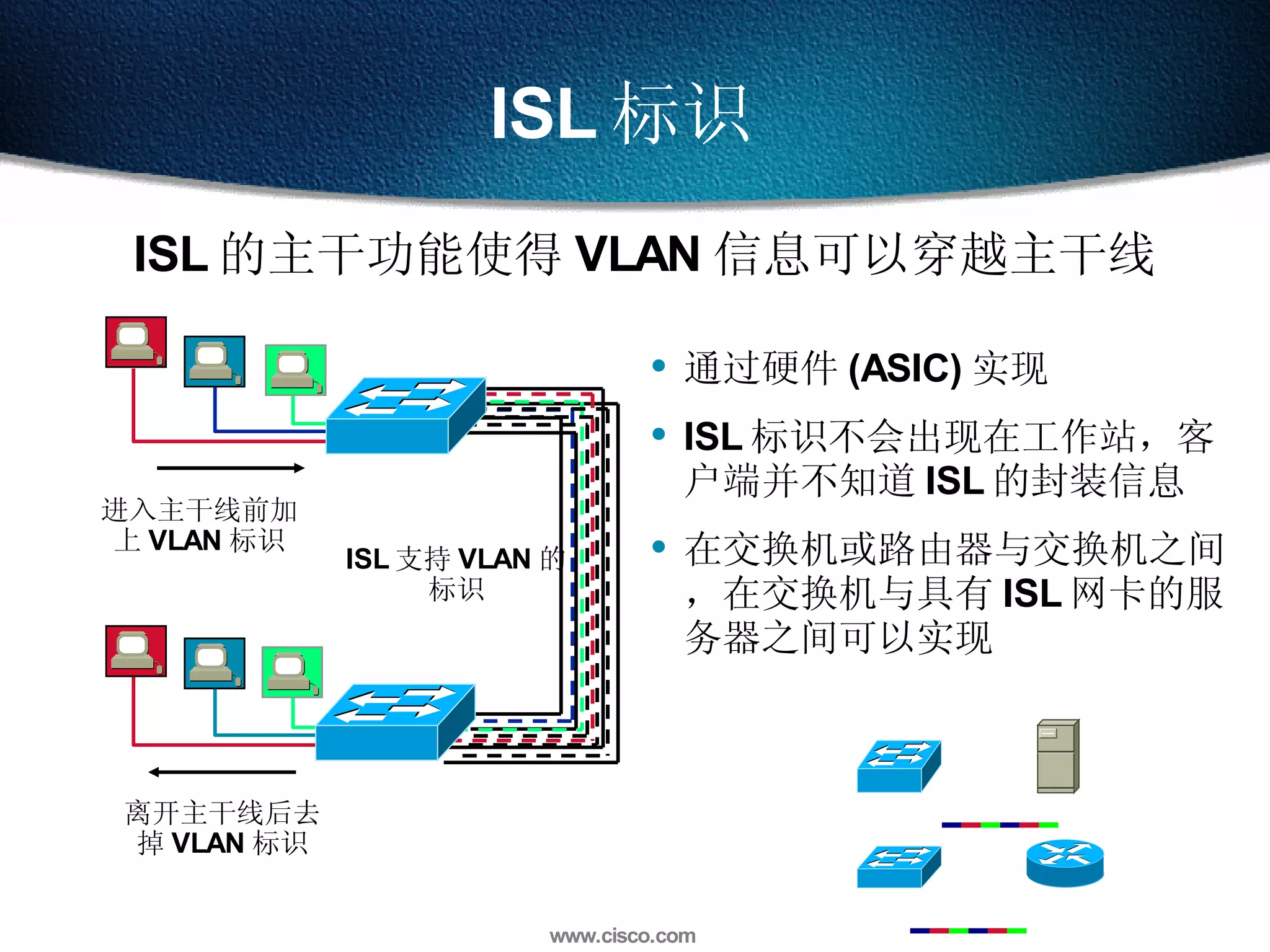

11. ISL 标识 通过硬件 (ASIC) 实现 ISL 标识不会出现在工作站，客户端并不知道 ISL 的封装信息 在交换机或路由器与交换机之间，在交换机与具有 ISL 网卡的服务器之间可以实现 ISL 的主干功能使得 VLAN 信息可以穿越主干线 进入主干线前加上 VLAN 标识 离开主干线后去掉 VLAN 标识 ISL 支持 VLAN 的标识

12. ISL 封装 用 ISL 头与 CRC 进行帧封装 可以支持多个 VLAN (1024) VLAN 号 BPDU 控制位 ISL 头 26 bytes 以太帧数据 CRC 4 bytes DA Type User SA LEN AAAA03 HSA VLAN BPDU BPDU INDEX RES VLAN BPDU

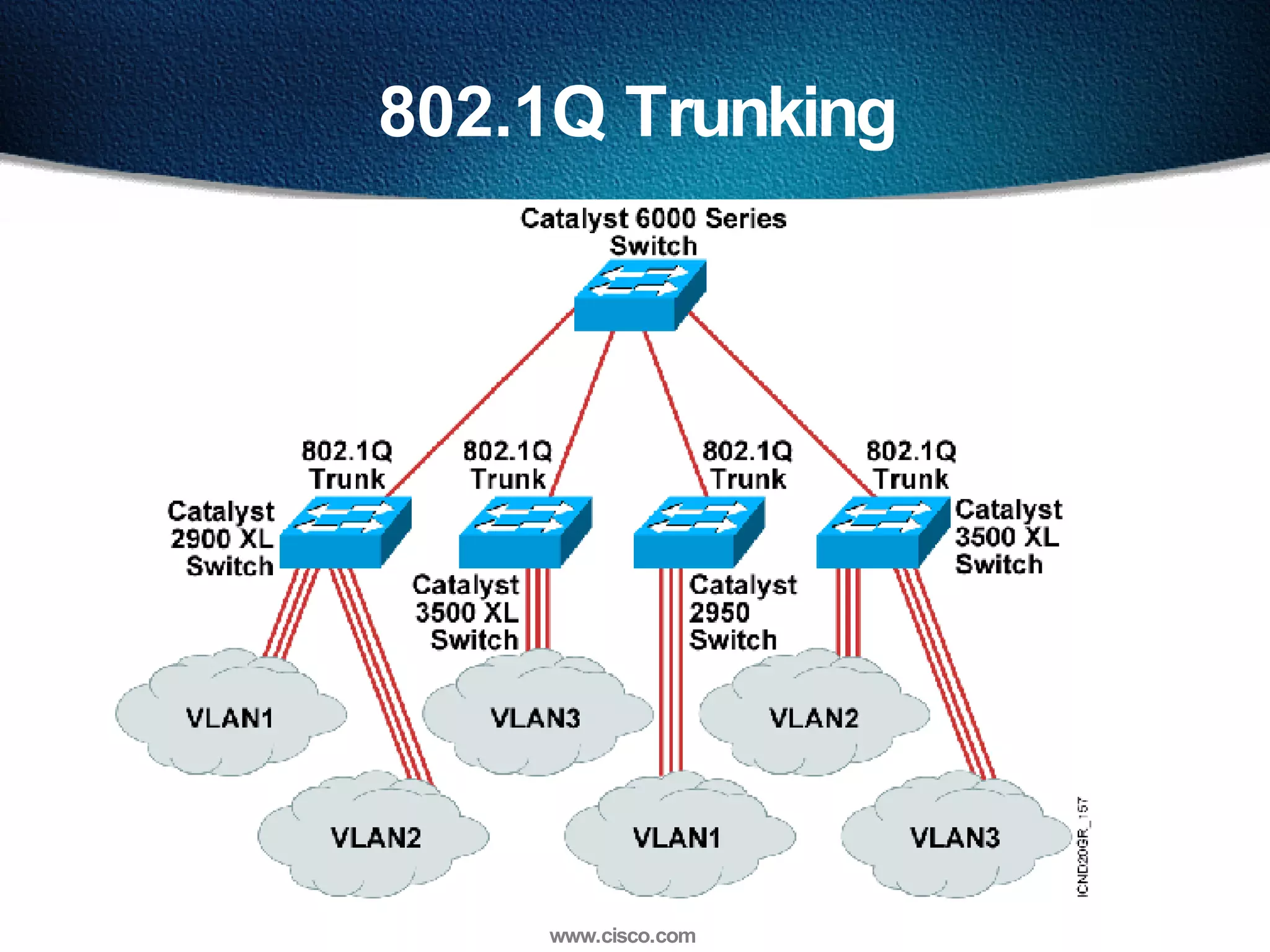

13. 802.1Q Trunking

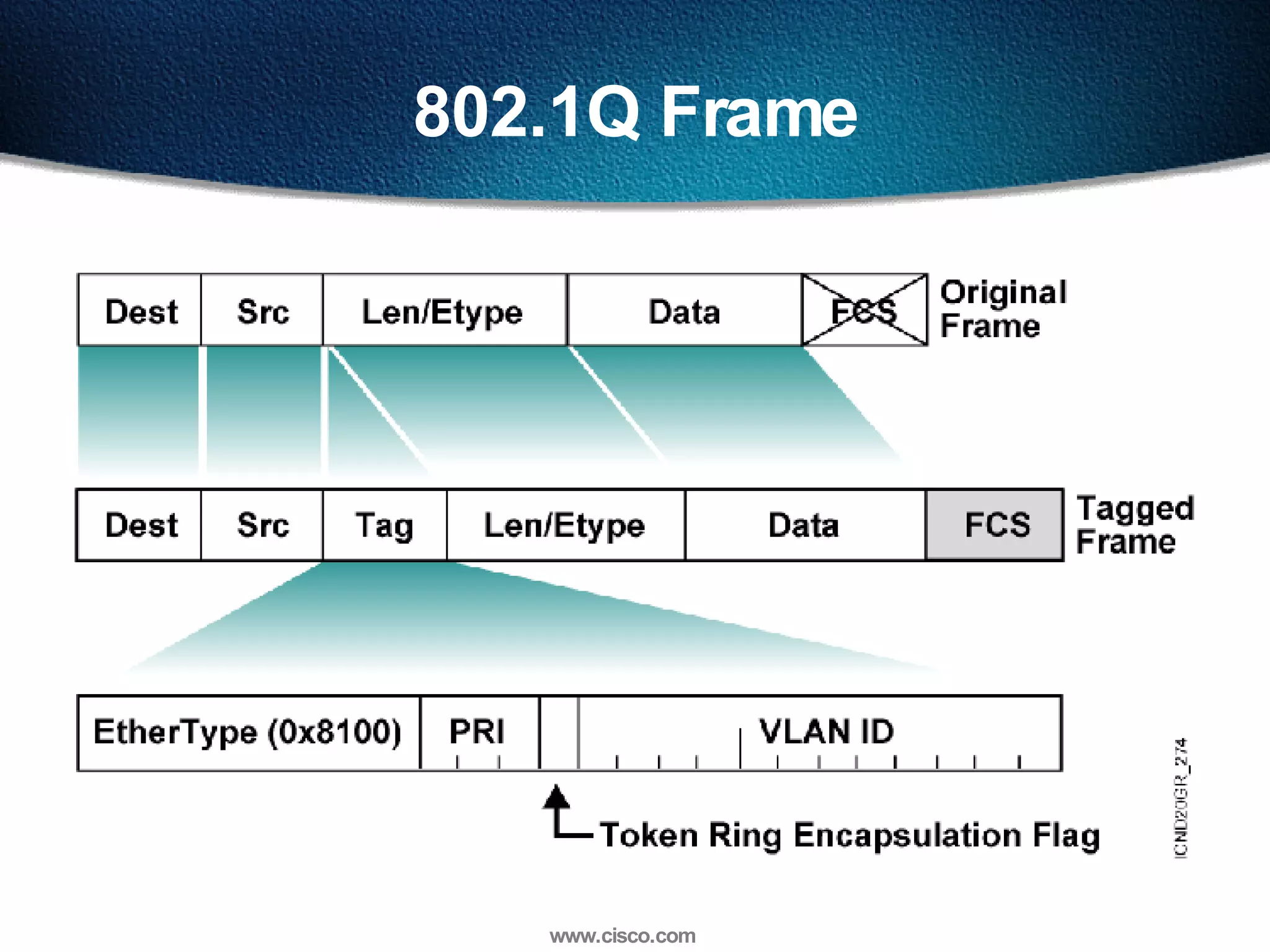

14. 802.1Q Frame

15. 1. 创建 VLAN sw(vlan)#vlan 2 Sw(vlan)#name VLAN2 2. 将端口加入 VLAN sw(config-if)#switchport mode access sw(config-if)#switchport access vlan 2 3. 检查的命令 Switch#show vlan 在单台交换机上配置 VLAN

16. 确认一个 VLAN Catalyst 2950 wg_sw_2950#show vlan [id vlan# ]

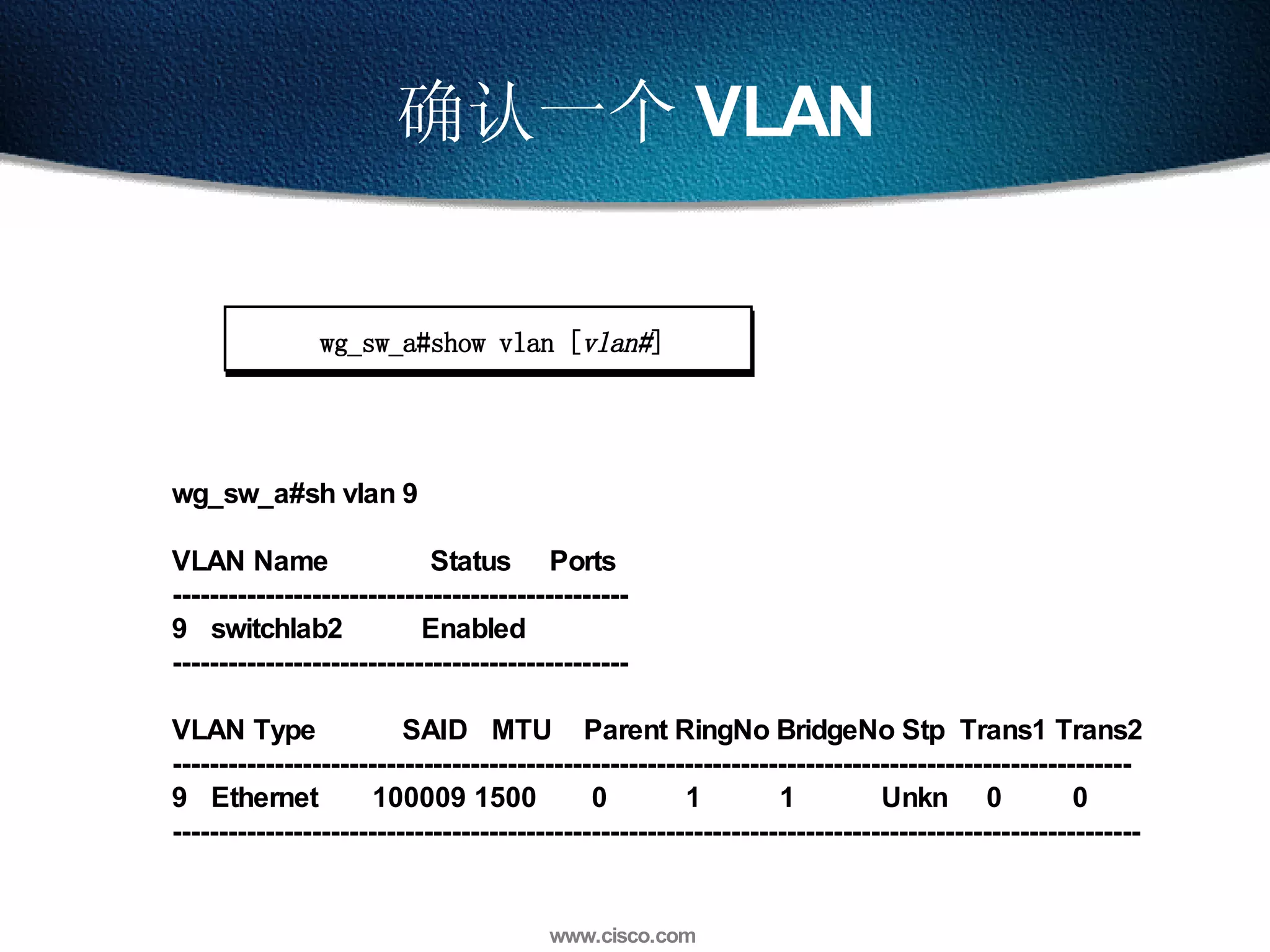

17. 确认一个 VLAN wg_sw_a#sh vlan 9 VLAN Name Status Ports ------------------------------------------------- 9 switchlab2 Enabled ------------------------------------------------- VLAN Type SAID MTU Parent RingNo BridgeNo Stp Trans1 Trans2 ------------------------------------------------------------------------------------------------------- 9 Ethernet 100009 1500 0 1 1 Unkn 0 0 -------------------------------------------------------------------------------------------------------- wg_sw_a#show vlan [ vlan# ]

18. Verifying VLAN Membership on a Catalyst 2950 wg_sw_2950#show vlan brief VLAN Name Status Ports ---- ------------------------ --------- ----------------------- 1 default active Fa0/4, Fa0/5, Fa0/6, Fa0/7, Fa0/8, Fa0/9, Fa0/10, Fa0/11, Fa0/12, Fa0/13, Fa0/14, Fa0/15, Fa0/16, Fa0/17, Fa0/18, Fa0/19, Fa0/20, Fa0/21 5 VLAN5 active Fa0/3 9 VLAN9 active Fa0/22, Fa0/23 1002 fddi-default active 1003 token-ring-default active 1004 fddinet-default active 1005 trnet-default active wg_sw_2950#show vlan brief

19. 修改一个 VLAN 的名称 vlan vlan# name vlan-name wg_sw_a#conf terminal Enter configuration commands, one per line. End with CNTL/Z wg_sw_a(config)#vlan 9 name switchlab90 wg_sw_a#show vlan 9 VLAN Name Status Ports ------------------------------------------------ 9 switchlab90 Enabled ------------------------------------------------ wg_sw_a(config)#

20. 添加、修改、删除 VLAN 的信息 wg_sw_a(config)#vlan database Enters the vlan database privileged EXEC command to access VLAN configuration mode Writes VLAN adds, moves, and changes to the vlan.dat file wg_sw_a(config)#vlan vlan-id mtu mtu-size Identifies a VLAN and changes the MTU size

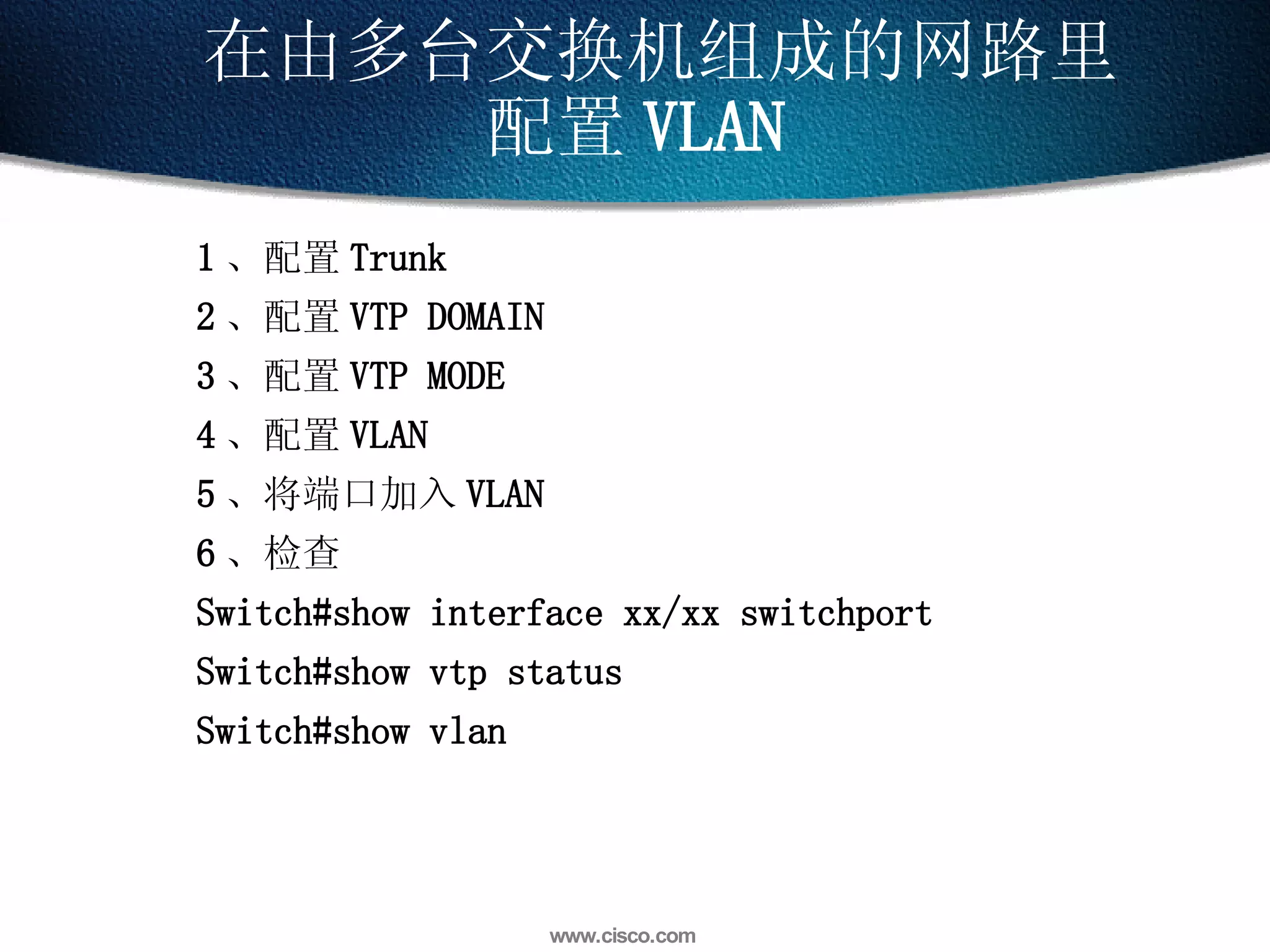

21. 1 、配置 Trunk 2 、配置 VTP DOMAIN 3 、配置 VTP MODE 4 、配置 VLAN 5 、将端口加入 VLAN 6 、检查 Switch#show interface xx/xx switchport Switch#show vtp status Switch#show vlan 在由多台交换机组成的网路里配置 VLAN

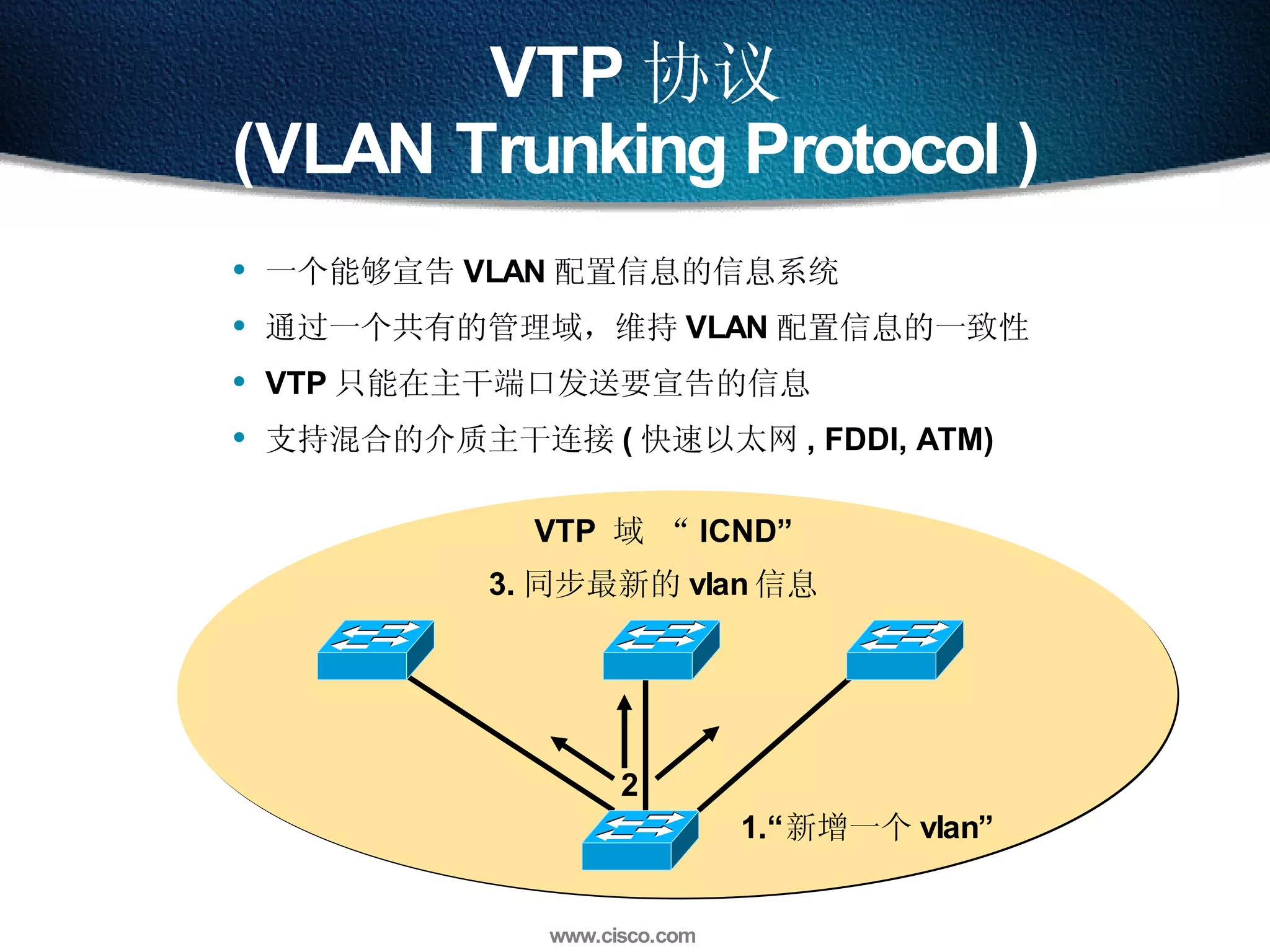

22. VTP 协议 (VLAN Trunking Protocol ) 一个能够宣告 VLAN 配置信息的信息系统 通过一个共有的管理域，维持 VLAN 配置信息的一致性 VTP 只能在主干端口发送要宣告的信息 支持混合的介质主干连接 ( 快速以太网 , FDDI, ATM) 1.“ 新增一个 vlan” 3. 同步最新的 vlan 信息 2 VTP 域 “ ICND”

23. VTP 模式 服务器模式 客户模式 透明模式 发送 / 转发 信息宣告 同步 不会存贮于 NVRAM 创建 vlan 修改 vlan 删除 vlan 发送 / 转发 信息宣告 同步 存贮于 NVRAM 创建 vlan 修改 vlan 删除 vlan 转发 信息宣告 不同步 存贮于 NVRAM

24. VTP 是如何工作的 VTP 信息宣告以多点传送的方式来进行 VTP 服务器和客户模式下会同步最新版本的宣告信息 VTP 信息宣告每隔 5 分钟或者有变化时发生

25. VTP 是如何工作的 VTP 信息宣告以多点传送的方式来进行 VTP 服务器和客户模式下会同步最新版本的宣告信息 VTP 信息宣告每隔 5 分钟或者有变化时发生 1. 新增 VLAN 2. 版本 3 --> 版本 4 服务器 客户 客户 4. 版本 3 --> 版本 4 5. 同步新的 VLAN 信息 3 3 4. 版本 3 --> 版本 4 5. 同步新的 VLAN 信息

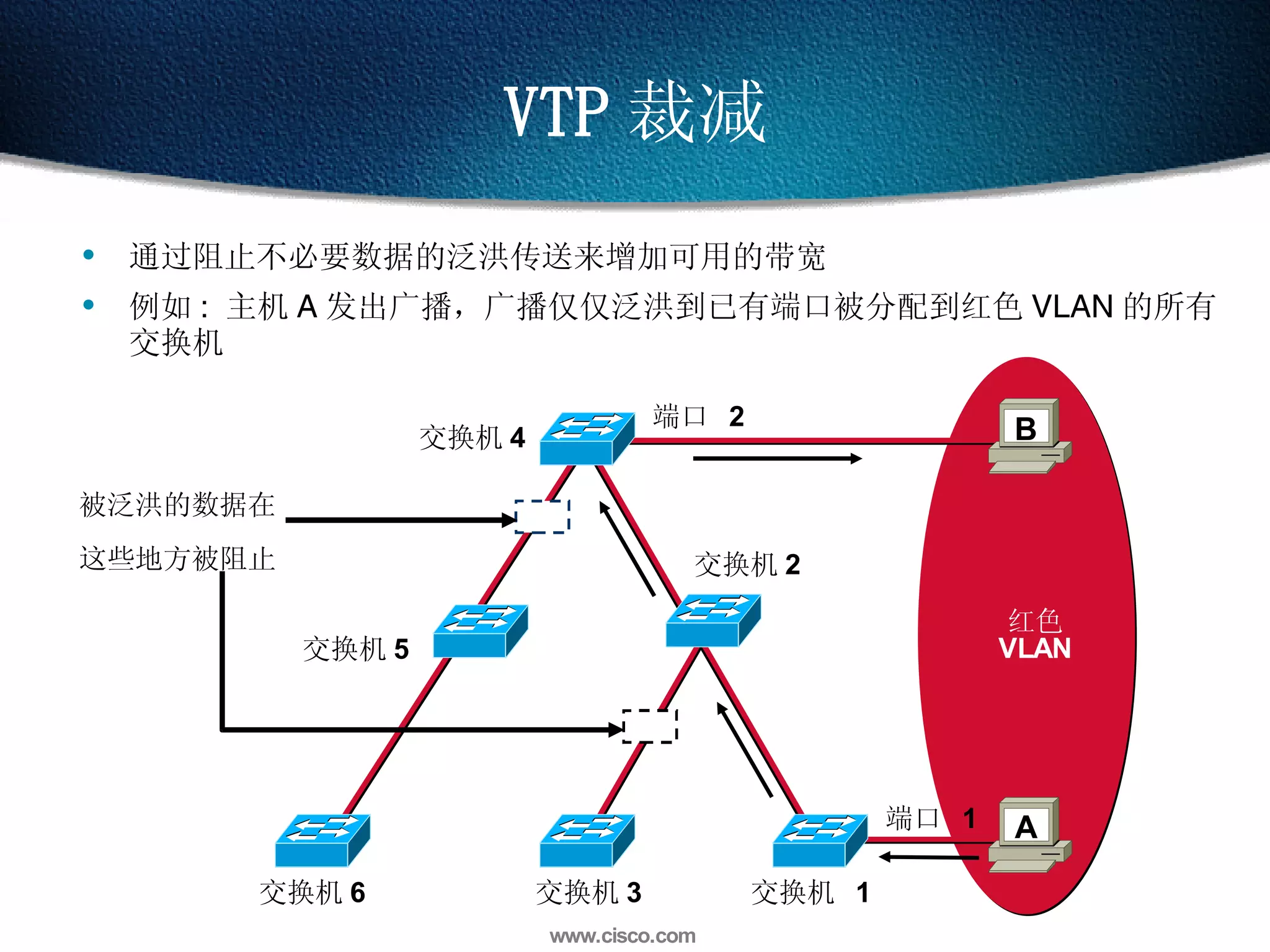

26. VTP 裁减 通过阻止不必要数据的泛洪传送来增加可用的带宽 例如 : 主机 A 发出广播，广播仅仅泛洪到已有端口被分配到红色 VLAN 的所有交换机 交换机 4 交换机 2 交换机 6 交换机 3 交换机 1 端口 2 被泛洪的数据在 这些地方被阻止 红色 VLAN 端口 1 交换机 5 A B

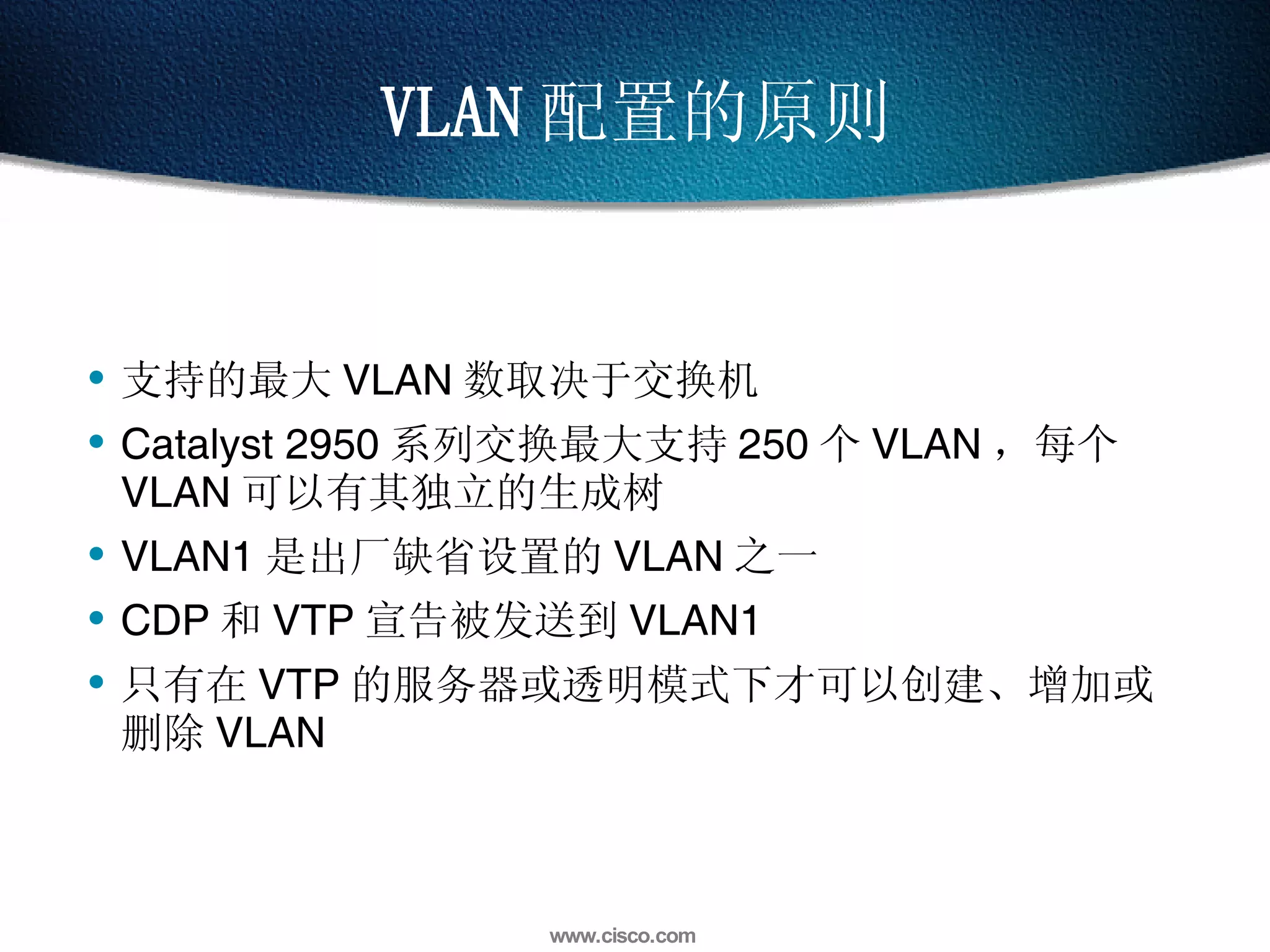

27. VLAN 配置的原则 支持的最大 VLAN 数取决于交换机 Catalyst 2950 系列交换最大支持 250 个 VLAN ，每个 VLAN 可以有其独立的生成树 VLAN1 是出厂缺省设置的 VLAN 之一 CDP 和 VTP 宣告被发送到 VLAN1 只有在 VTP 的服务器或透明模式下才可以创建、增加或删除 VLAN

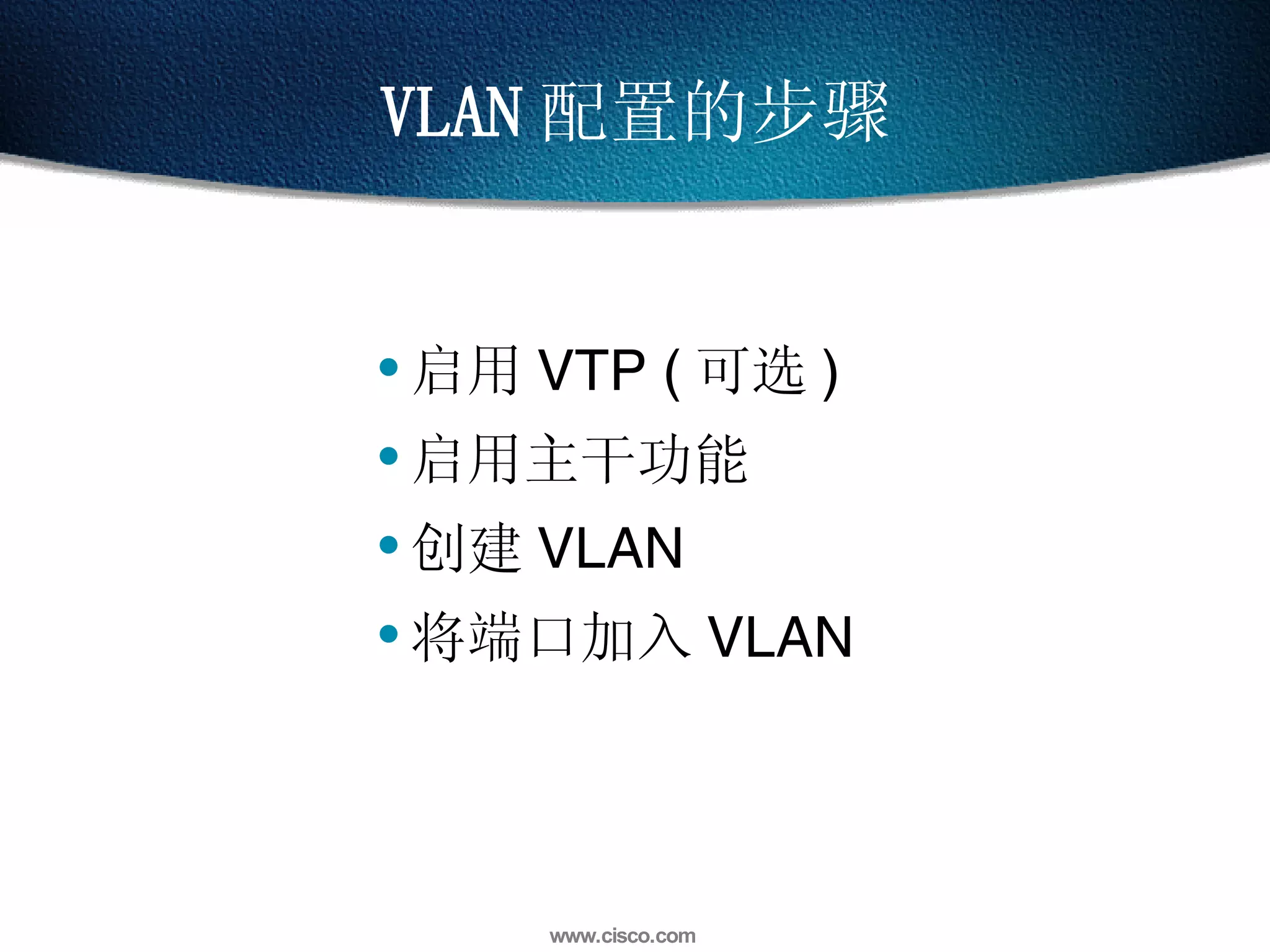

28. VLAN 配置的步骤 启用 VTP ( 可选 ) 启用主干功能 创建 VLAN 将端口加入 VLAN

29. VTP 域名 VTP 模式 ( 服务器 / 客户 / 透明 )—VTP 服务器模式是缺省值 VTP 裁减 VTP 密码 VTP 配置的内容 注意：当加入一新的交换机到一个已经存在的 VTP 域时，这个交换机会被以客户模式加入，以便防止该交换机宣告不正确的 VLAN 信息 可以用命令 delete vtp 来复位 VTP 的版本号

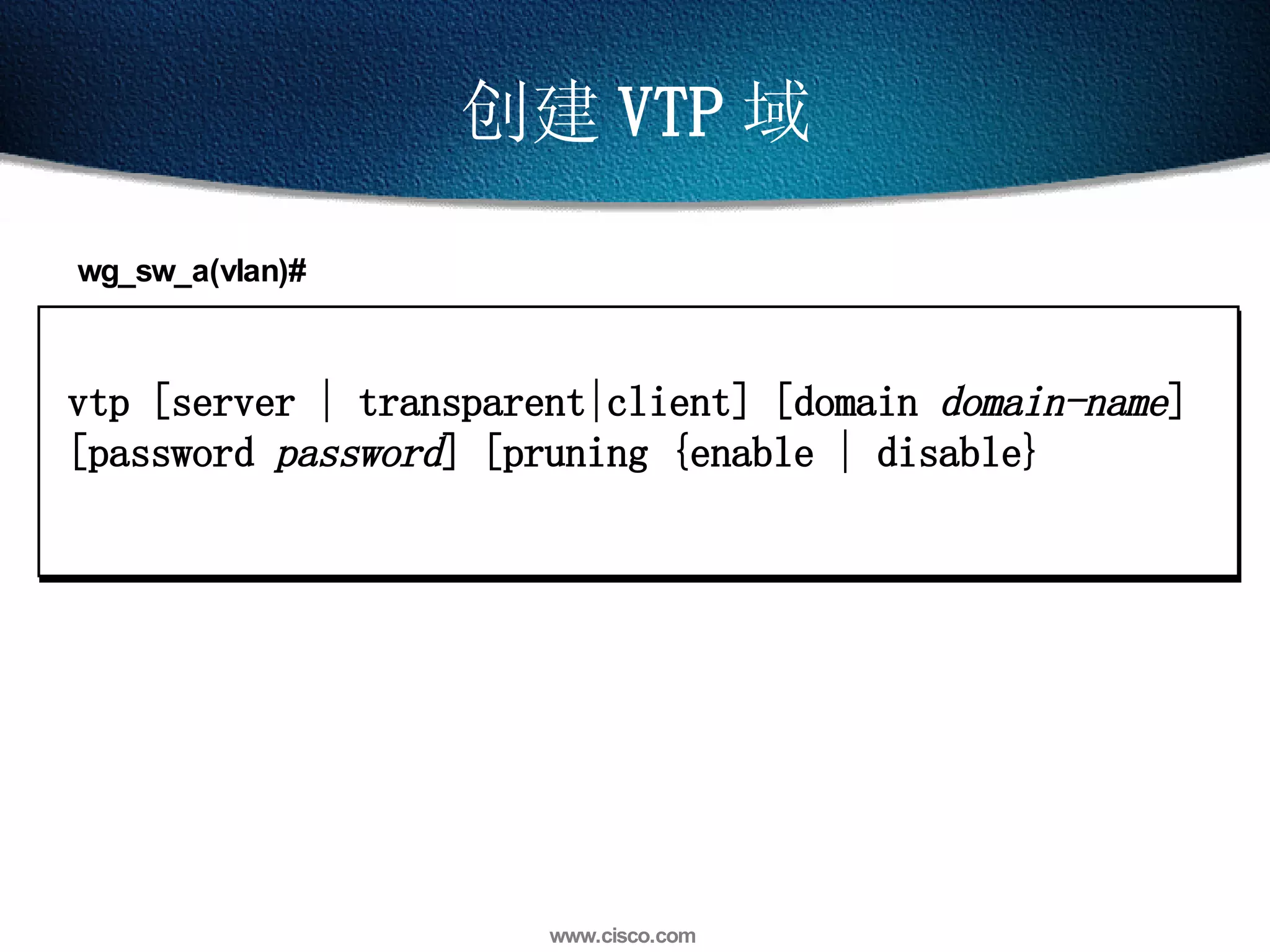

30. 创建 VTP 域 vtp [server | transparent|client] [domain domain-name ] [password password ] [pruning {enable | disable} wg_sw_a(vlan)#

31. Creating a VTP Domain Catalyst 2950 wg_sw_2950#vlan database wg_sw_2950(vlan)#vtp [ server | client | transparent ] wg_sw_2950(vlan)#vtp domain domain-name wg_sw_2950(vlan)#vtp password password wg_sw_2950(vlan)#vtp pruning wg_sw_2950(vlan)#exit Sw(config)#vtp domaian ccna Sw(config)#vtp mode server|client|transparents Sw(config)#vtp domaian ccna Sw(config)#vtp password cisco Sw(config)#vtp pruning

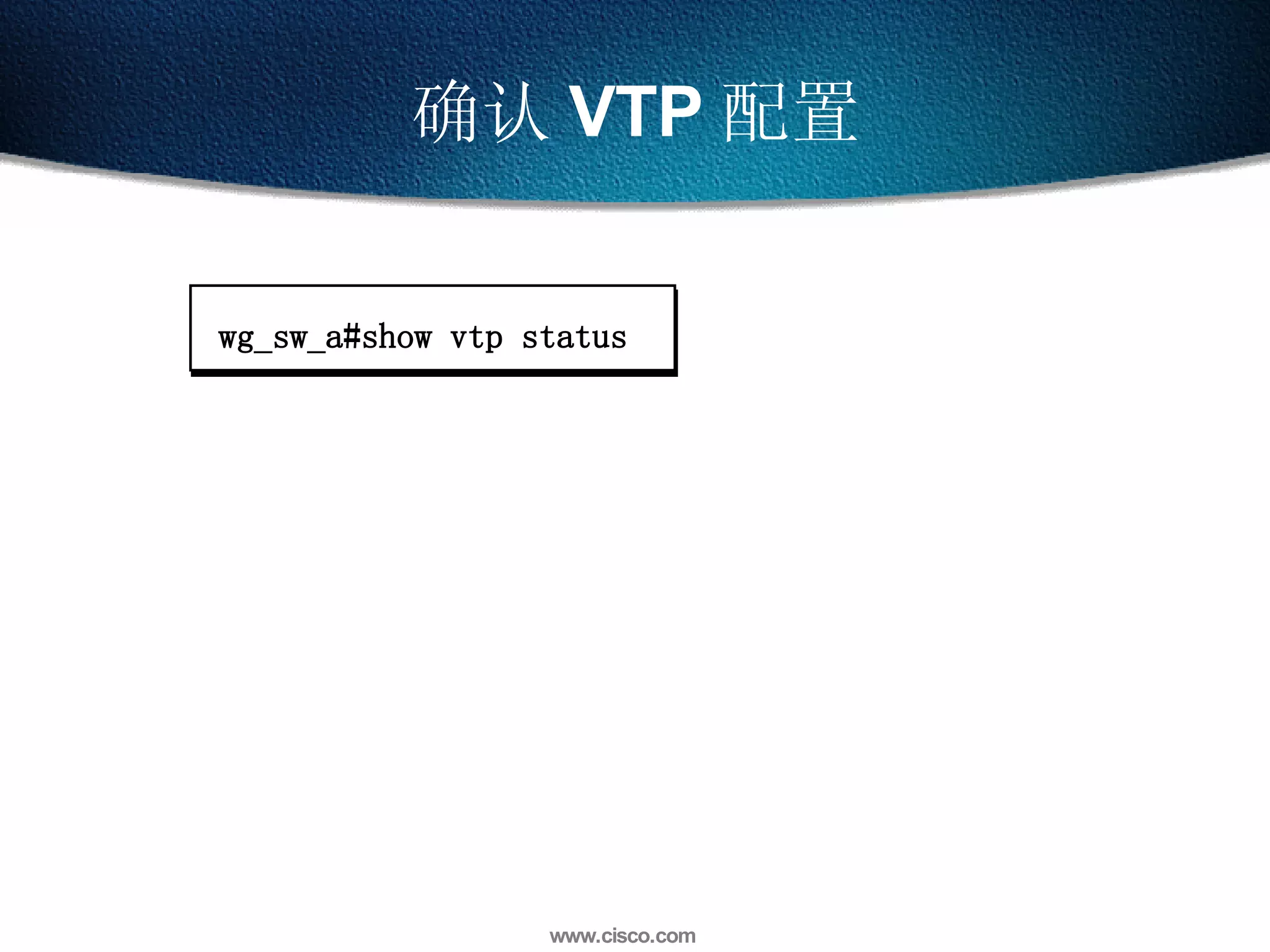

32. 确认 VTP 配置 wg_sw_a#show vtp status

33. 检查 VTP wg_sw_2950#show vtp status wg_sw_ 2950#show vtp status VTP Version : 2 <--- Indicates v2-capable Configuration Revision : 4 Maximum VLANs supported locally : 68 Number of existing VLANs : 6 VTP Operating Mode : Server VTP Domain Name : switchlab VTP Pruning Mode : Enabled VTP V2 Mode : Disabled <--- Indicates v2 disabled; v1 set VTP Traps Generation : Disabled <--- Catalyst 2950 default MD5 digest : 0x3D 0x02 0xD4 0x3A 0xC4 0x46 0xA1 0x03 Configuration last modified by 10.1.1.40 at 5-4-02 22:25:

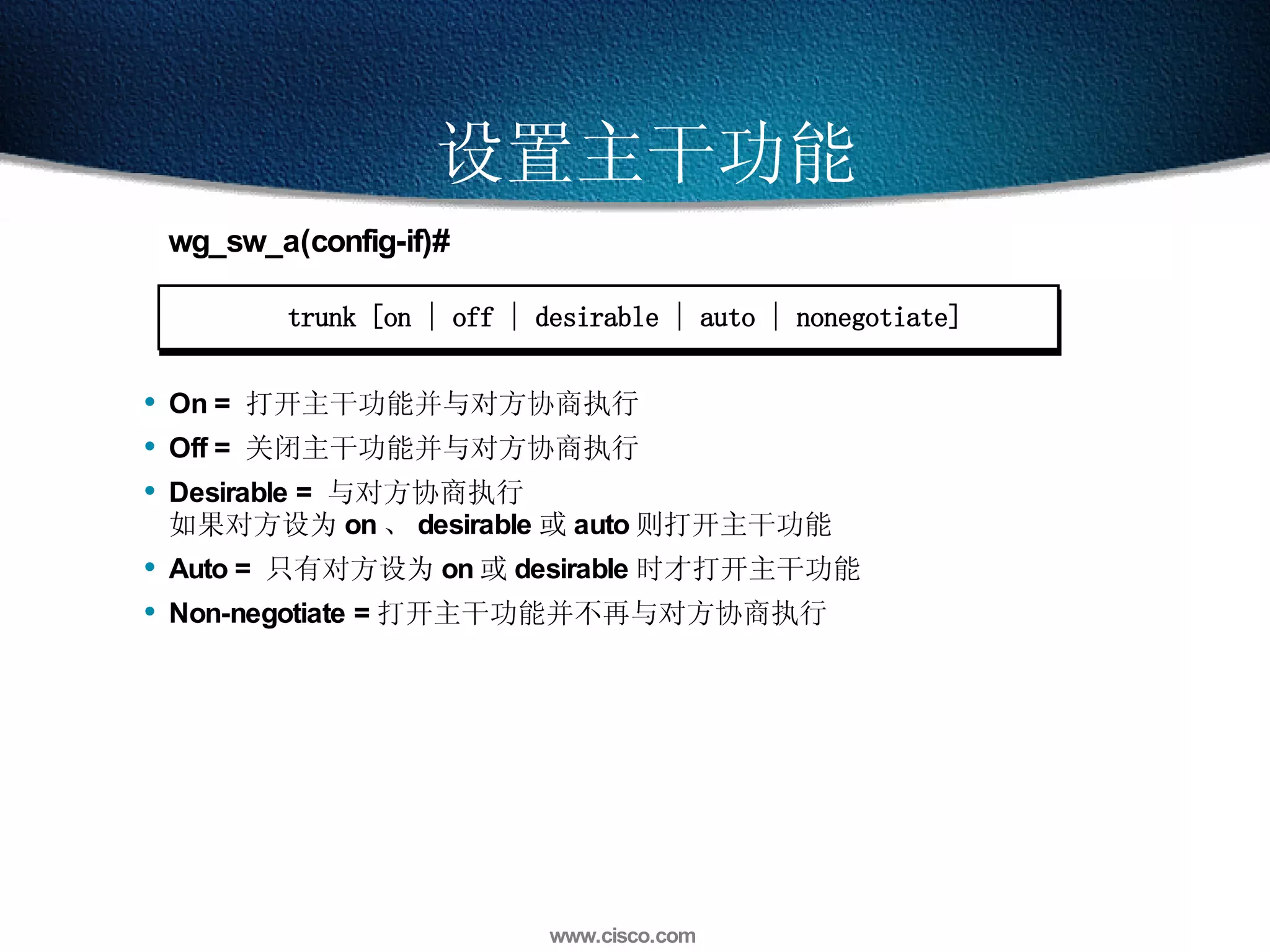

34. 设置主干功能 trunk [on | off | desirable | auto | nonegotiate] wg_sw_a(config-if)# On = 打开主干功能并与对方协商执行 Off = 关闭主干功能并与对方协商执行 Desirable = 与对方协商执行 如果对方设为 on 、 desirable 或 auto 则打开主干功能 Auto = 只有对方设为 on 或 desirable 时才打开主干功能 Non-negotiate = 打开主干功能并不再与对方协商执行

35. 设置主干功能 wg_sw_a#conf terminal Enter configuration commands, one per line. End with CNTL/Z wg_sw_a(config)#interface f0/26 wg_sw_a(config-if)#trunk on On = 打开主干功能并与对方协商执行 Off = 关闭主干功能并与对方协商执行 Desirable = 与对方协商执行 如果对方设为 on 、 desirable 或 auto 则打开主干功能 Auto = 只有对方设为 on 或 desirable 时才打开主干功能 Non-negotiate = 打开主干功能并不再与对方协商执行 trunk [on | off | desirable | auto | nonegotiate] wg_sw_a(config-if)#

36. 确认主干功能 wg_sw_a#show trunk

37. 分配交换机 1900 的端口到 VLAN 中 vlan-membership {static { vlan# } | dynamic} wg_sw_a(config-if)#

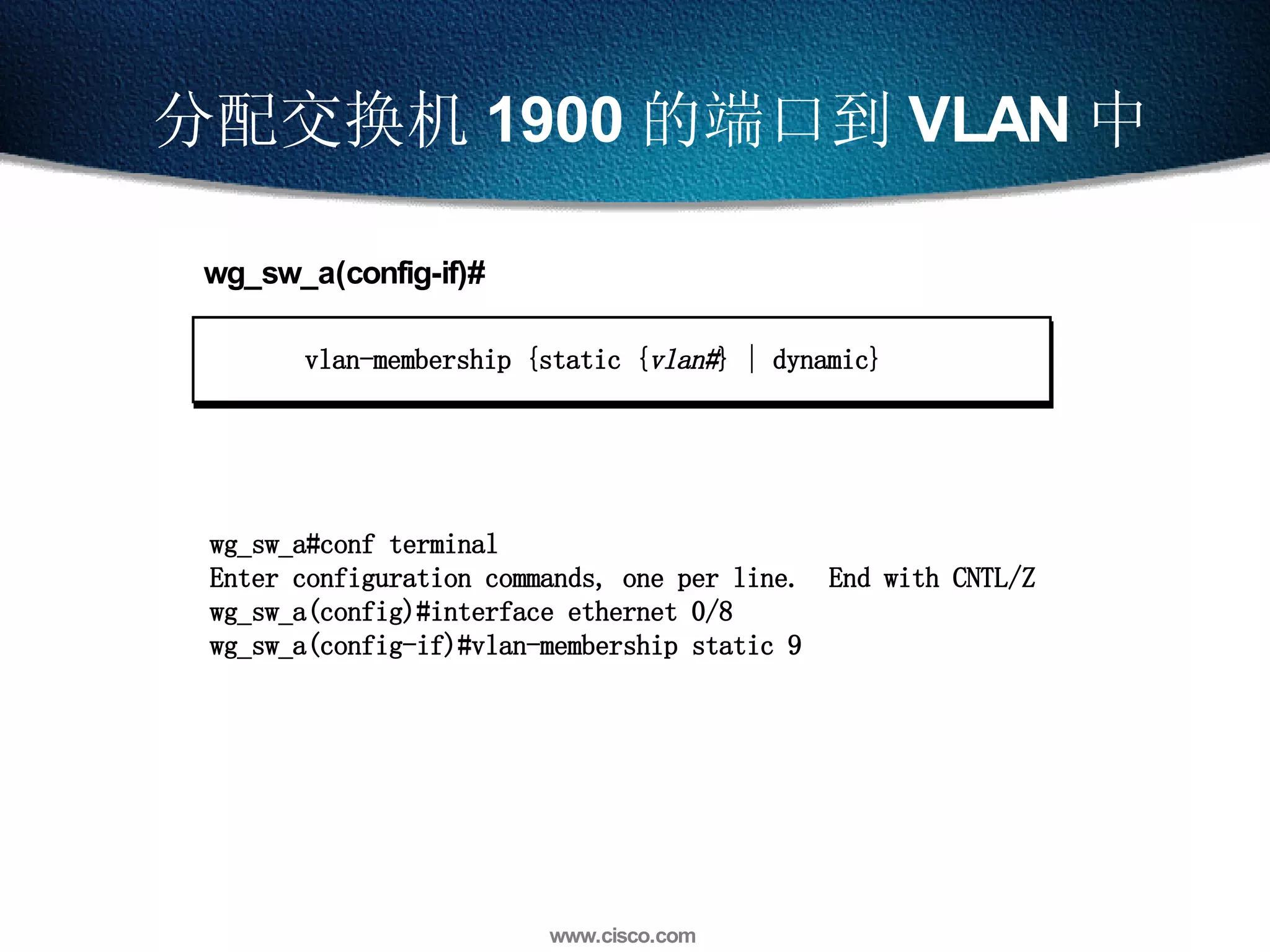

38. 分配交换机 1900 的端口到 VLAN 中 wg_sw_a#conf terminal Enter configuration commands, one per line. End with CNTL/Z wg_sw_a(config)#interface ethernet 0/8 wg_sw_a(config-if)#vlan-membership static 9 vlan-membership {static { vlan# } | dynamic} wg_sw_a(config-if)#

39. 分配交换机 2950 的端口到 VLAN 中 sw(config-if)#switchport mode access sw(config-if)#switchport access vlan 2 sw(config-if)#

40. 不同 VLAN 间主机的通信－ ISL 封装 VLAN 3 VLAN 2 ISL interface fastethernet 0/0 no ip address ! interface fastethernet 0/0.1 ip address 10.1.1.1 255.255.255.0 encapsulation isl 3 interface fastethernet 0/0.2 ip address 10.2.2.1 255.255.255.0 encapsulation isl 2 Fast E0/0 10.1.1.2 10.2.2.2

41. 不同 VLAN 间主机的通信－ 802.1Q Trunks

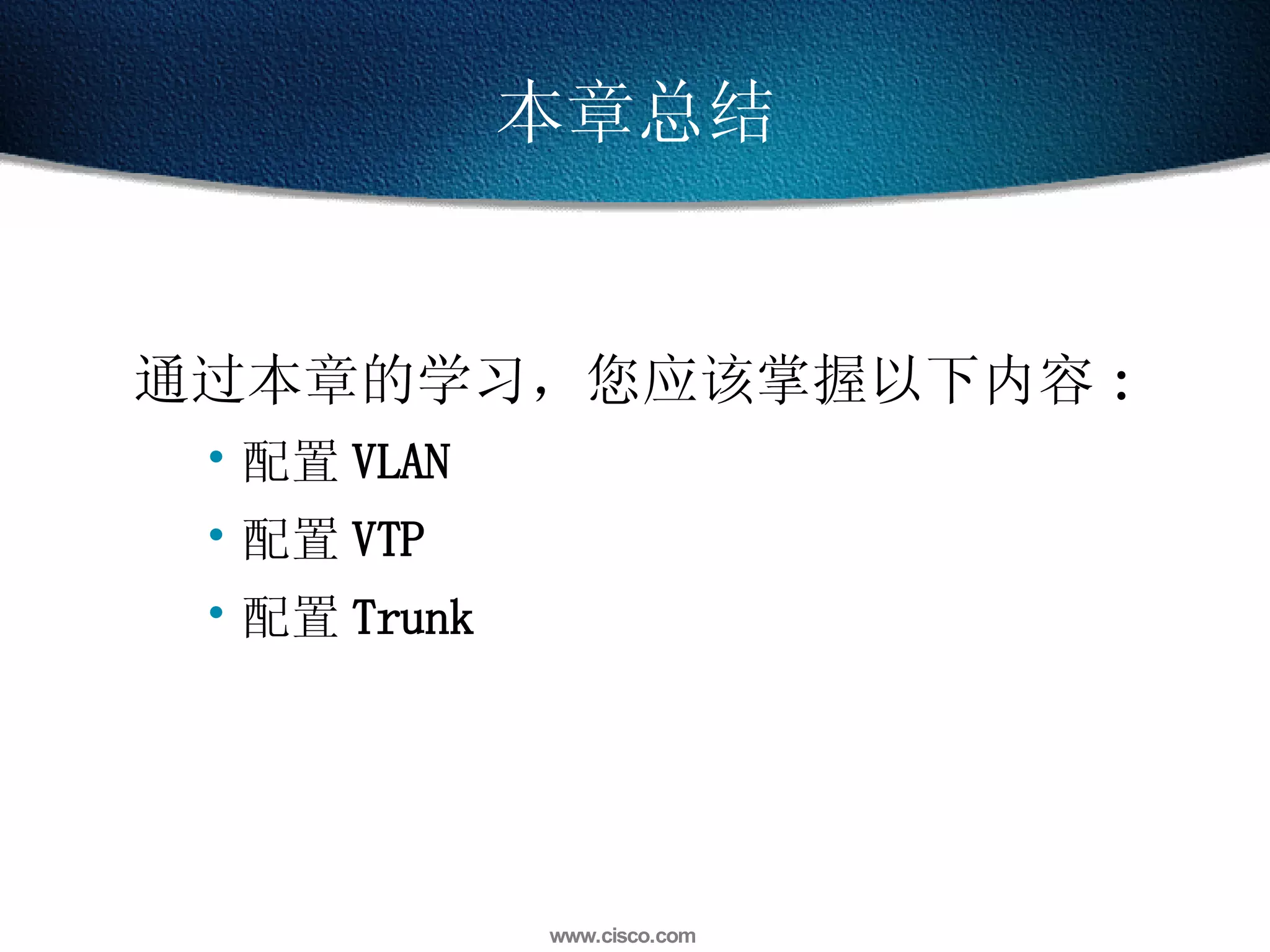

42. 本章总结 通过本章的学习，您应该掌握以下内容 : 配置 VLAN 配置 VTP 配置 Trunk

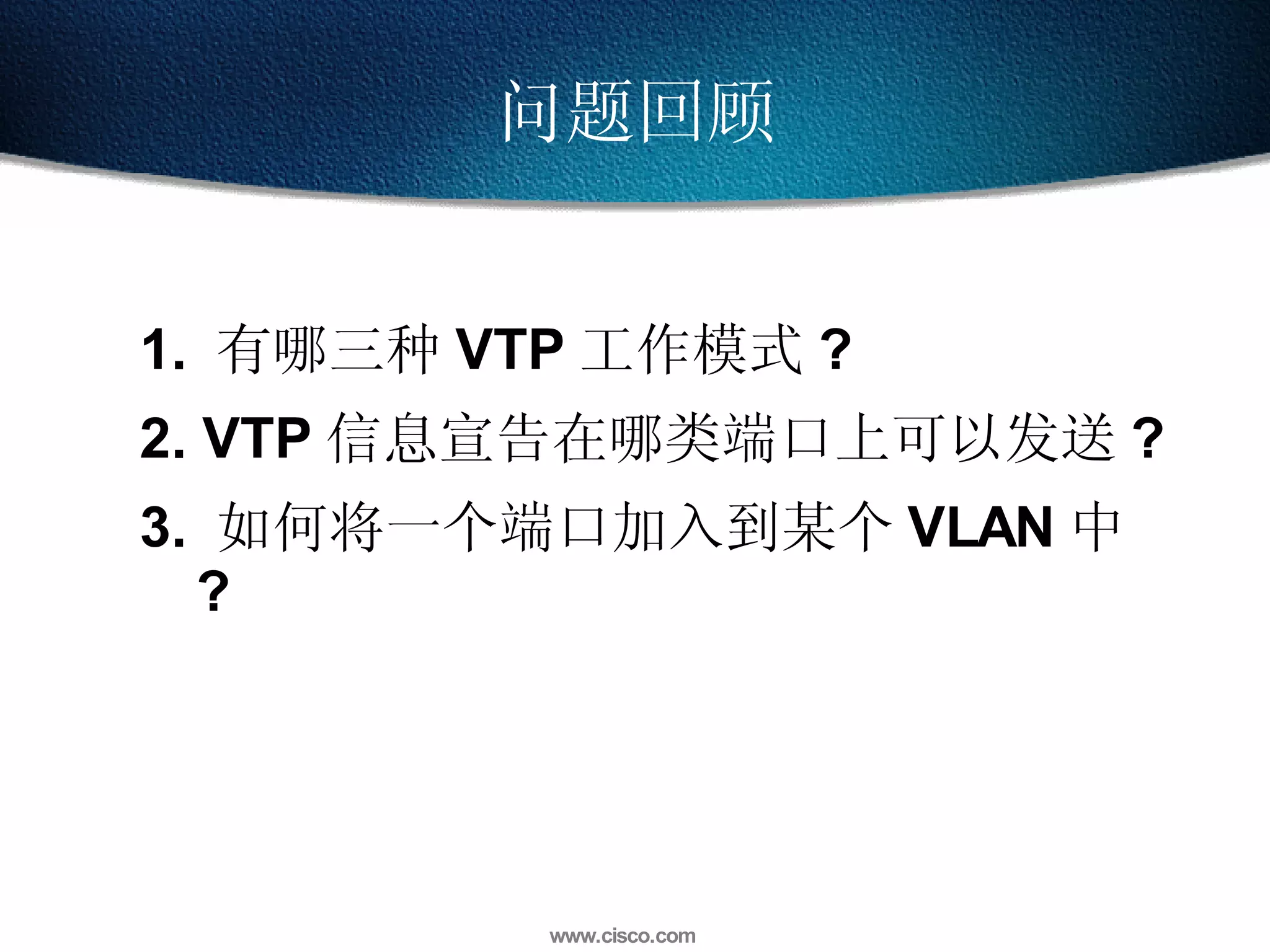

43. 问题回顾 1. 有哪三种 VTP 工作模式 ? 2. VTP 信息宣告在哪类端口上可以发送 ? 3. 如何将一个端口加入到某个 VLAN 中 ?
