bts3812e 是华为公司开发的基于 3GPP FDD 协议的室内宏蜂窝 NodeB 产品，主要用于 UU 口信号物理层处理。文档详细介绍了设备的基本性能、硬件结构以及典型配置，涵盖逻辑结构、控制子系统、传输子系统和基带子系统等内容。该系统支持高达 128 个等效语音信道，并提供多种配置选项以适应不同网络需求。

1. BTS3812E 硬件总体结构 BTS3812EV100R008

2. Page NodeB 作为 UTRAN 的重要组成部分，主要完成 Uu 口信号物理层的处理 BTS3812E 是华为公司根据 3GPP FDD 协议开发的室内型宏蜂窝 NodeB 产品 前 言

3. 学习完此课程，您将会： 掌握 BTS3812E 的基本性能和结构 掌握 BTS3812E 各单板的基本功能 掌握 BTS3812E 内的信号流向 了解 BTS3812E 的几种典型配置 Page 目 标

4. 参考资料 《 BTS3812E&BTS3812A 产品描述》 《 BTS3812E&BTS3812A 硬件参考》 Page

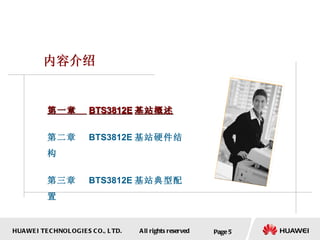

5. Page 内容介绍 第一章 BTS3812E 基站概述 第二章 BTS3812E 基站硬件结构 第三章 BTS3812E 基站典型配置

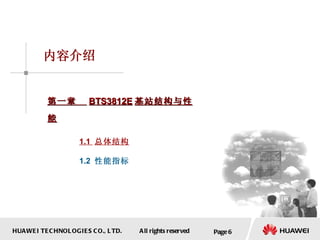

6. Page 内容介绍 第一章 BTS3812E 基站结构与性能 1.1 总体结构 1.2 性能指标

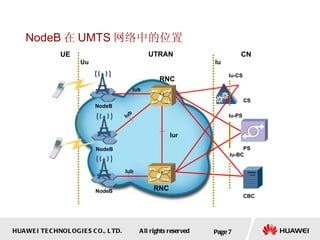

7. NodeB 在 UMTS 网络中的位置 Page RNC RNC NodeB NodeB NodeB CS PS CBC UE UTRAN CN Uu Iu Iu-CS Iu-PS Iu-BC Iur Iub Iub Iub

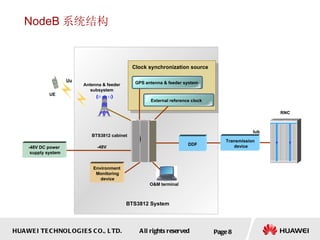

8. NodeB 系统结构 Page Environment Monitoring device Iub -48V Uu UE RNC BTS3812 cabinet O&M terminal BTS3812 System -48V DC power supply system GPS antenna & feeder system Clock synchronization source External reference clock Antenna & feeder subsystem Transmission device DDF

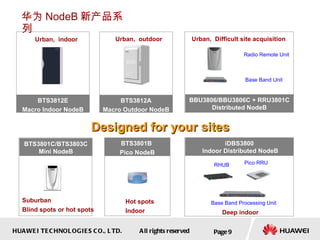

9. 华为 NodeB 新产品系列 Page BTS3812E Macro Indoor NodeB Radio Remote Unit Base Band Unit BTS3812A Macro Outdoor NodeB BBU3806/BBU3806C + RRU3801C Distributed NodeB BTS3801B Pico NodeB Suburban Blind spots or hot spots Hot spots Indoor Urban, indoor Urban, Difficult site acquisition Urban, outdoor Designed for your sites BTS3801C/BTS3803C Mini NodeB RHUB Base Band Processing Unit iDBS3800 Indoor Distributed NodeB Pico RRU Deep indoor

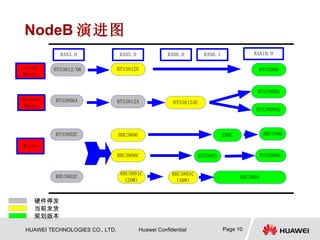

10. NodeB 演进图 Page 硬件停发 当前发货 规划版本

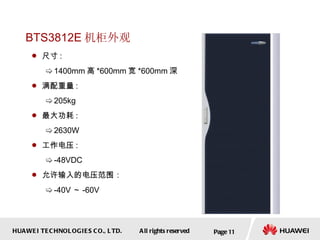

11. BTS3812E 机柜外观 尺寸 : 1400mm 高 *600mm 宽 *600mm 深 满配重量 : 205kg 最大功耗 : 2630W 工作电压 : -48VDC 允许输入的电压范围： -40 V ～ -60V Page

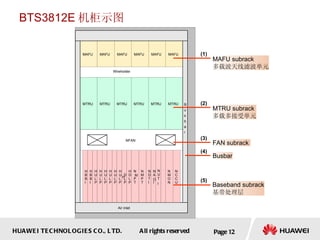

12. BTS3812E 机柜示图 Page Baseband subrack 基带处理层 Busbar FAN subrack MTRU subrack 多载多接受单元 MAFU subrack 多载波天线滤波单元 NBBI MTRU MTRU MTRU MTRU MTRU MTRU MAFU MAFU MAFU MAFU MAFU MAFU NFAN Air inlet Wireholder B u s b a r (3) (2) (1) N M O N N C C U H B B I H U L P H U L P H U L P H U L P H U L P H U L P D L P H D L P N M P T N M P T N D T I N A I (5) H B B I (4) O H N U I T

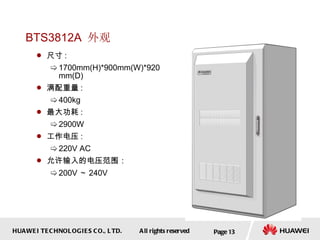

13. BTS3812A 外观 尺寸 : 1700mm(H)*900mm(W)*920mm(D) 满配重量 : 400kg 最大功耗 : 2900W 工作电压 : 220V AC 允许输入的电压范围： 200 V ～ 240 V Page

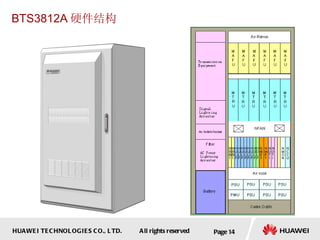

14. BTS3812A 硬件结构 Page

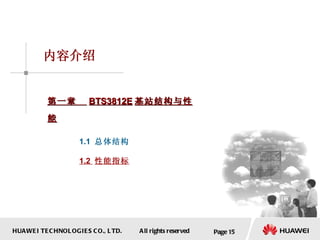

15. Page 内容介绍 第一章 BTS3812E 基站结构与性能 1.1 总体结构 1.2 性能指标

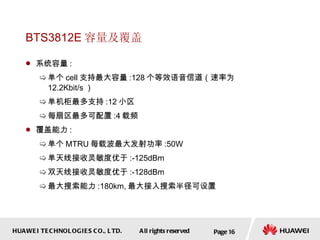

16. BTS3812E 容量及覆盖 系统容量 : 单个 cell 支持最大容量 :128 个等效语音信道（速率为 12.2Kbit/s ） 单机柜最多支持 :12 小区 每扇区最多可配置 :4 载频 覆盖能力 : 单个 MTRU 每载波最大发射功率 :50W 单天线接收灵敏度优于 :-125dBm 双天线接收灵敏度优于 :-128dBm 最大搜索能力 :180km, 最大接入搜索半径可设置 Page

17. BTS3812E 特点 传输线 : E1/T1 、 STM-1/OC-3 、 FE (Fast Ethernet) 组网方式 : 星形、链形、树形、环形及混合型 同步时钟： Iub 接口提取时钟、 GPS 时钟、外部时钟和内部时钟 切换类型 : 更软切换、软切换和硬切换 ( 同一个 NodeB 下的切换称为更软切换 ). 业务类型 : CS 域业务、 PS 域业务、混合业务及定位业务 增强功能：电调天线、 HSDPA 、 HSUPA phase I 、 CMB 、支 持 HUBNodeB Page

18. Page 内容介绍 第一章 BTS3812E 基站概述 第二章 BTS3812E 基站硬件结构 第三章 BTS3812E 基站典型配置

19. Page 内容介绍 第二章 BTS3812E 基站硬件结构 2.1 逻辑结构 2.2 控制子系统 2.3 传输子系统 2.4 基带子系统 2.5 射频子系统 2.6 天馈子系统 2.7 供电与防雷 2.8 系统信号流

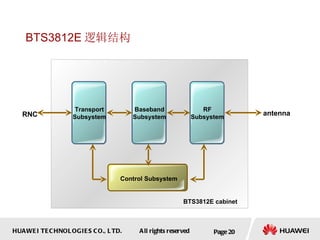

20. BTS3812E 逻辑结构 Page Transport Subsystem Control Subsystem Baseband Subsystem RF Subsystem RNC antenna BTS3812E cabinet

21. Page 内容介绍 第二章 BTS3812E 基站硬件结构 2.1 逻辑结构 2.2 控制子系统 2.3 传输子系统 2.4 基带子系统 2.5 射频子系统 2.6 天馈子系统 2.7 供电与防雷 2.8 系统信号流

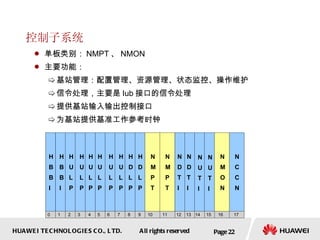

22. 控制子系统 单板类别： NMPT 、 NMON 主要功能： 基站管理：配置管理、资源管理、状态监控、操作维护 信令处理，主要是 Iub 接口的信令处理 提供基站输入输出控制接口 为基站提供基准工作参考时钟 Page N C C N 1 2 3 4 5 0 6 7 8 9 10 11 12 13 14 15 16 17 N M O N N D T I N D T I H B B I H B B I H U L P H U L P H U L P H U L P H U L P H U L P H D L P H D L P N M P T N M P T N U T I N U T I

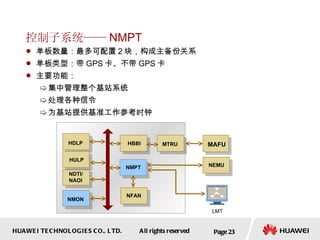

23. 控制子系统—— NMPT 单板数量：最多可配置 2 块，构成主备份关系 单板类型：带 GPS 卡、不带 GPS 卡 主要功能： 集中管理整个基站系统 处理各种信令 为基站提供基准工作参考时钟 Page MAFU NMPT NDTI/ NAOI HBBI HDLP HULP NMON NEMU NFAN LMT MTRU

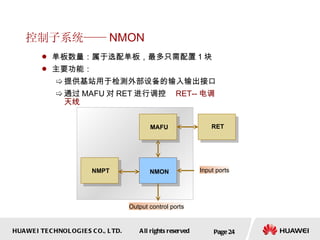

24. 控制子系统—— NMON 单板数量：属于选配单板，最多只需配置 1 块 主要功能： 提供基站用于检测外部设备的输入输出接口 通过 MAFU 对 RET 进行调控 RET-- 电调天线 Page NMON NMPT Input ports Output control ports MAFU RET

25. Page 内容介绍 第二章 BTS3812E 基站硬件结构 2.1 逻辑结构 2.2 控制子系统 2.3 传输子系统 2.4 基带子系统 2.5 射频子系统 2.6 天馈子系统 2.7 供电与防雷 2.8 系统信号流

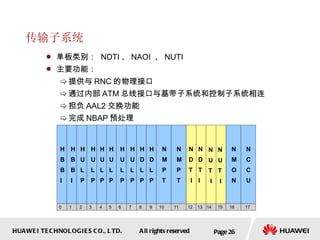

26. 传输子系统 单板类别： NDTI 、 NAOI 、 NUTI 主要功能： 提供与 RNC 的物理接口 通过内部 ATM 总线接口与基带子系统和控制子系统相连 担负 AAL2 交换功能 完成 NBAP 预处理 Page N C C U 1 2 3 4 5 0 6 7 8 9 10 11 12 13 14 15 16 17 N M O N N D T I N D T I H B B I H B B I H U L P H U L P H U L P H U L P H U L P H U L P H D L P H D L P N M P T N M P T N U T I N U T I

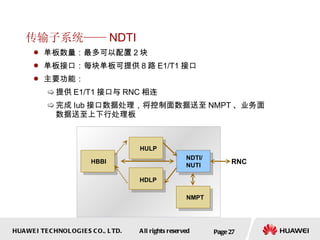

27. 传输子系统—— NDTI 单板数量：最多可以配置 2 块 单板接口：每块单板可提供 8 路 E1/T1 接口 主要功能： 提供 E1/T1 接口与 RNC 相连 完成 Iub 接口数据处理，将控制面数据送至 NMPT 、业务面数据送至上下行处理板 Page NDTI/ NUTI RNC NMPT HULP HBBI HDLP

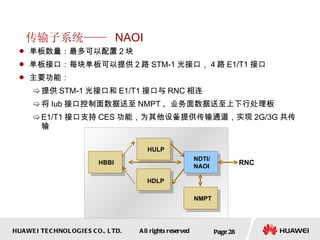

28. 传输子系统—— NAOI 单板数量：最多可以配置 2 块 单板接口：每块单板可以提供 2 路 STM-1 光接口， 4 路 E1/T1 接口 主要功能： 提供 STM-1 光接口和 E1/T1 接口与 RNC 相连 将 Iub 接口控制面数据送至 NMPT 、业务面数据送至上下行处理板 E1/T1 接口支持 CES 功能，为其他设备提供传输通道，实现 2G/3G 共传输 Page NDTI/ NAOI RNC NMPT HULP HBBI HDLP

29. 传输子系统—— NUTI 单板数量：最多可以配置 3 块 主要功能 用于 NodeB 与 RNC 之间的数据传输 母板支持 8 路 E1/T1 ，同时提供 2 路 FE 电接口 支持 ATM 和 IP 传输 单板支持 1 块扣板，扣板有 3 种类型，支持更多接口 Page NDTI/ NUTI RNC NMPT HULP HBBI HDLP

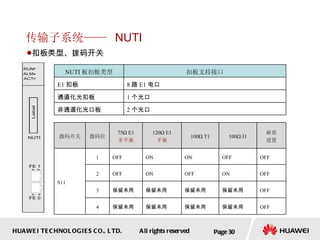

30. 传输子系统—— NUTI 扣板类型、拨码开关 Page NUTI 板扣板类型 扣板支持接口 E1 扣板 8 路 E1 电口 通道化光 扣板 1 个光 口 非通道化光口板 2 个光口 拨码开关 拨码位 75Ω E1 非平衡 120Ω E1 平衡 100Ω T1 100Ω J1 缺省 设置 S11 1 OFF ON ON OFF OFF 2 OFF ON OFF ON OFF 3 保留未用 保留未用 保留未用 保留未用 OFF 4 保留未用 保留未用 保留未用 保留未用 OFF

31. Page 内容介绍 第二章 BTS3812E 基站硬件结构 2.1 逻辑结构 2.2 控制子系统 2.3 传输子系统 2.4 基带子系统 2.5 射频子系统 2.6 天馈子系统 2.7 供电与防雷 2.8 系统信号流

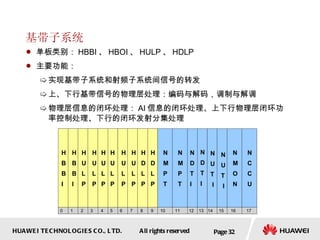

32. 基带子系统 单板类别： HBBI 、 HBOI 、 HULP 、 HDLP 主要功能： 实现基带子系统和射频子系统间信号的转发 上、下行基带信号的物理层处理：编码与解码，调制与解调 物理层信息的闭环处理： AI 信息的闭环处理、上下行物理层闭环功率控制处理、下行的闭环发射分集处理 Page N C C U 1 2 3 4 5 0 6 7 8 9 10 11 12 13 14 15 16 17 N M O N N D T I H B B I H B B I H U L P H U L P H U L P H U L P H U L P H U L P H D L P H D L P N M P T N M P T N U T I N D T I N U T I

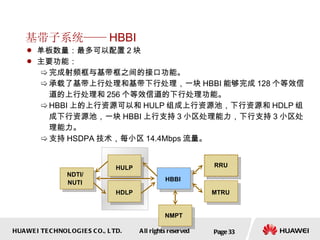

33. 基带子系统—— HBBI 单板数量：最多可以配置 2 块 主要功能： 完成射频框与基带框之间的接口功能。 承载了基带上行处理和基带下行处理，一块 HBBI 能够完成 128 个等效信道的上行处理和 256 个等效信道的下行处理功能。 HBBI 上的上行资源可以和 HULP 组成上行资源池，下行资源和 HDLP 组成下行资源池，一块 HBBI 上行支持 3 小区处理能力，下行支持 3 小区处理能力。 支持 HSDPA 技术，每小区 14.4Mbps 流量。 Page HBBI HULP HDLP NMPT MTRU RRU NDTI/ NUTI

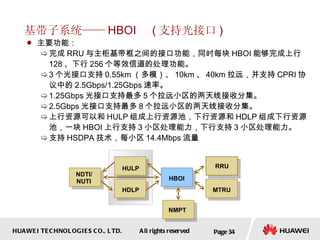

34. 基带子系统—— HBOI ( 支持光接口 ) 主要功能： 完成 RRU 与主柜基带框之间的接口功能，同时每块 HBOI 能够完成上行 128 、下行 256 个等效信道的处理功能。 3 个光接口支持 0.55km （多模）、 10km 、 40km 拉远，并支持 CPRI 协议中的 2.5Gbps/1.25Gbps 速率。 1.25Gbps 光接口支持最多 5 个拉远小区的两天线接收分集。 2.5Gbps 光接口支持最多 8 个拉远小区的两天线接收分集。 上行资源可以和 HULP 组成上行资源池，下行资源和 HDLP 组成下行资源池，一块 HBOI 上行支持 3 小区处理能力，下行支持 3 小区处理能力。 支持 HSDPA 技术，每小区 14.4Mbps 流量 Page HBOI HULP HDLP NMPT MTRU RRU NDTI/ NUTI

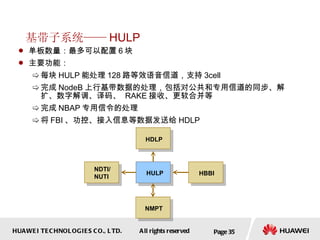

35. 基带子系统—— HULP 单板数量：最多可以配置 6 块 主要功能： 每块 HULP 能处理 128 路等效语音信道，支持 3cell 完成 NodeB 上行基带数据的处理，包括对公共和专用信道的同步、解扩、数字解调、译码、 RAKE 接收、更软合并等 完成 NBAP 专用信令的处理 将 FBI 、功控、接入信息等数据发送给 HDLP Page HULP HDLP NDTI/ NUTI HBBI NMPT

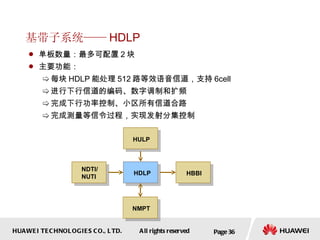

36. 基带子系统—— HDLP 单板数量：最多可配置 2 块 主要功能： 每块 HDLP 能处理 512 路等效语音信道，支持 6cell 进行下行信道的编码、数字调制和扩频 完成下行功率控制、小区所有信道合路 完成测量等信令过程，实现发射分集控制 Page HDLP HULP NDTI/ NUTI HBBI NMPT

37. Page 内容介绍 第二章 BTS3812E 基站硬件结构 2.1 逻辑结构 2.2 控制子系统 2.3 传输子系统 2.4 基带子系统 2.5 射频子系统 2.6 天馈子系统 2.7 供电与防雷 2.8 系统信号流

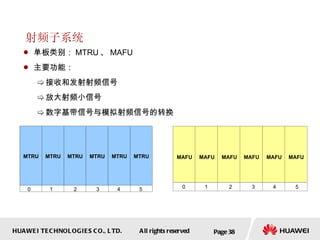

38. 射频子系统 单板类别： MTRU 、 MAFU 主要功能： 接收和发射射频信号 放大射频小信号 数字基带信号与模拟射频信号的转换 Page NBBI MTRU MTRU MTRU MTRU MTRU MTRU 1 2 3 4 5 0 MAFU MAFU MAFU MAFU MAFU MAFU 1 2 3 4 5 0

39. 射频子系统—— MTRU 单板数量：最多可配置 6 块 主要功能： 完成模拟信号上下行变频、信号放大、滤波处理、 A/D 转换、 D/A 转换、数字中频转换、数字预失真、功率放大等功能 每块单板包括一个发射通道和两个接收通道，每个通道实现两个相邻载波的射频信号处理功能 1 载波时，机柜顶部天馈口的相应输出功率为每载波 40W ； 2 载波时，机柜顶部天馈口的相应输出功率为每载波 20W 。 MTRU 输出功率为 50W 。 Page MTRU HBBI MAFU NMPT

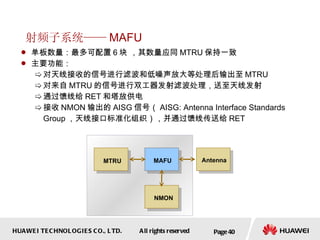

40. 射频子系统—— MAFU 单板数量：最多可配置 6 块 ，其数量应同 MTRU 保持一致 主要功能： 对天线接收的信号进行滤波和低噪声放大等处理后输出至 MTRU 对来自 MTRU 的信号进行双工器发射滤波处理，送至天线发射 通过馈线给 RET 和塔放供电 接收 NMON 输出的 AISG 信号（ AISG: Antenna Interface Standards Group ，天线接口标准化组织），并通过馈线传送给 RET Page MAFU MTRU Antenna NMON

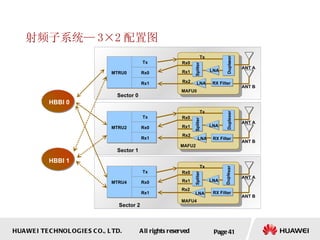

41. 射频子系统 — 3×2 配置图 Page HBBI 0 MTRU0 ANT A Tx Rx0 Rx1 Tx Duple xer Spliter Rx0 Rx1 LNA Rx2 LNA ANT B MAFU0 HBBI 1 MTRU4 ANT A Tx Rx0 Rx1 Tx Duple xer Spliter Rx0 Rx1 LNA Rx2 LNA ANT B MAFU4 MTRU2 ANT A Tx Rx0 Rx1 Tx Duple xer Spliter Rx0 Rx1 LNA Rx2 LNA ANT B MAFU2 Sector 0 Sector 2 Sector 1 RX Filter RX Filter RX Filter

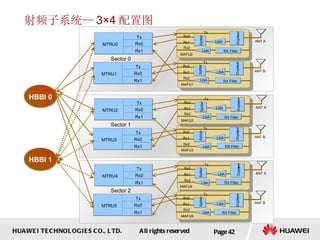

42. 射频子系统— 3×4 配置图 Page Sector 0 MTRU0 Tx Rx0 Rx1 MTRU1 ANT B Tx Rx0 Rx1 Tx Duple xer Spliter Rx0 Rx1 LNA Rx2 MAFU1 Sector 2 MTRU4 ANT A Tx Rx0 Rx1 Tx Duple xer Spliter Rx0 Rx1 LNA Rx2 MAFU4 MTRU5 ANT B Tx Rx0 Rx1 Tx Duple xer Spliter Rx0 Rx1 LNA Rx2 MAFU5 LNA LNA Sector 1 MTRU2 ANT A Tx Rx0 Rx1 Tx Duple xer Spliter Rx0 Rx1 Rx2 MAFU2 MTRU3 ANT B Tx Rx0 Rx1 Tx Duple xer Spliter Rx0 Rx1 LNA Rx2 MAFU3 LNA HBBI 0 HBBI 1 RX Filter RX Filter RX Filter RX Filter LNA RX Filter LNA LNA ANT A Tx Duple xer Spliter Rx0 Rx1 Rx2 MAFU2 LNA RX Filter LNA

43. Page 内容介绍 第二章 BTS3812E 基站硬件结构 2.1 逻辑结构 2.2 控制子系统 2.3 传输子系统 2.4 基带子系统 2.5 射频子系统 2.6 天馈子系统 2.7 供电与防雷 2.8 系统信号流

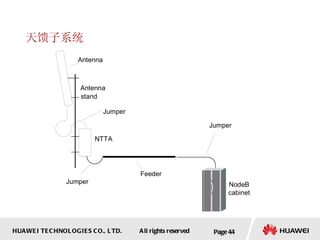

44. 天馈子系统 Page

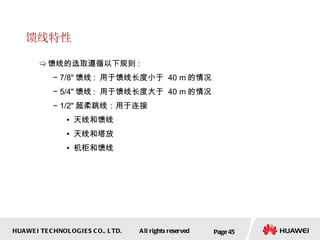

45. 馈线特性 馈线的选取遵循以下规则 : 7/8" 馈线 : 用于馈线长度小于 40 m 的情况 5/4" 馈线 : 用于馈线长度大于 40 m 的情况 1/2 " 超柔跳线：用于连接 天线和馈线 天线和塔放 机柜和馈线 Page

46. Page 内容介绍 第二章 BTS3812E 基站硬件结构 2.1 逻辑结构 2.2 控制子系统 2.3 传输子系统 2.4 基带子系统 2.5 射频子系统 2.6 天馈子系统 2.7 供电与防雷 2.8 系统信号流

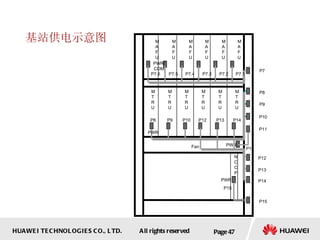

47. 基站供电示意图 Page Fan M A F U M A F U M A F U M A F U M A F U M A F U M T R U M T R U M T R U M T R U M T R U M T R U N C C P PWR PWR/ COM PWR P7 P8 P9 P10 P11 P12 P13 P14 P15 P15 P14 P13 P12 P10 P9 P8 P7.1 P7.2 P7.3 P7.4 P7.5 P7.6 P11 PWR

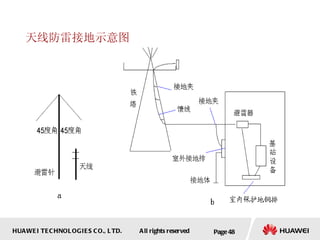

48. 天线防雷接地示意图 Page

49. Page 内容介绍 第二章 BTS3812E 基站硬件结构 2.1 逻辑结构 2.2 控制子系统 2.3 传输子系统 2.4 基带子系统 2.5 射频子系统 2.6 天馈子系统 2.7 供电与防雷 2.8 系统信号流

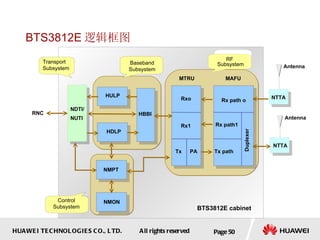

50. BTS3812E 逻辑框图 Page HBBI HULP NDTI/ NUTI NTTA Antenna NTTA Antenna RNC Transport Subsystem BTS3812E cabinet RF Subsystem Baseband Subsystem Control Subsystem MTRU Rxo Rx1 Tx PA Rx path o Rx path1 Tx path MAFU Duplexer HDLP NMPT NMON

51. 下行业务信号流 Page H D L P N D T I M T R U M A F U H B B I Uu RNC Iub NodeB Cabinet UE Antenna Feeder N D T I H B B I Uu RNC Iub NodeB Cabinet UE Antenna Feeder M A F U M T R U

52. 上行业务信号流 Page H U L P N D T I M T R U M A F U H B B I Uu RNC Iub NodeB Cabinet UE Antenna Feeder N D T I H B B I Uu RNC Iub NodeB Cabinet UE Antenna Feeder M A F U M T R U

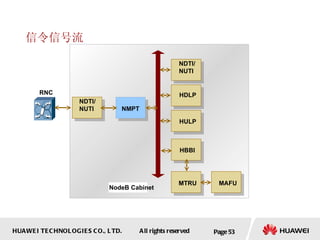

53. 信令信号流 Page NodeB Cabinet NMPT NDTI/ NUTI HDLP HULP MAFU HBBI MTRU NDTI/ NUTI RNC

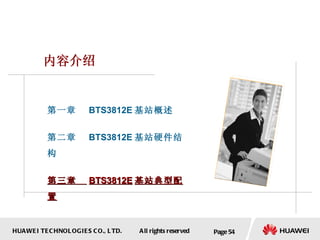

54. Page 内容介绍 第一章 BTS3812E 基站概述 第二章 BTS3812E 基站硬件结构 第三章 BTS3812E 基站典型配置

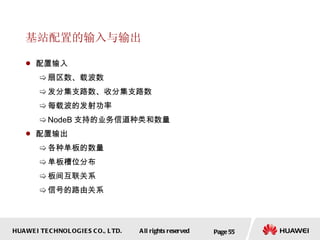

55. 基站配置的输入与输出 配置输入 扇区数、载波数 发分集支路数、收分集支路数 每载波的发射功率 NodeB 支持的业务信道种类和数量 配置输出 各种单板的数量 单板槽位分布 板间互联关系 信号的路由关系 Page

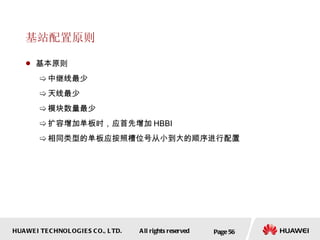

56. 基站配置原则 基本原则 中继线最少 天线最少 模块数量最少 扩容增加单板时，应首先增加 HBBI 相同类型的单板应按照槽位号从小到大的顺序进行配置 Page

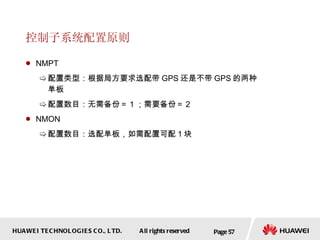

57. 控制子系统配置原则 NMPT 配置类型：根据局方要求选配带 GPS 还是不带 GPS 的两种单板 配置数目：无需备份＝ 1 ；需要备份＝ 2 NMON 配置数目：选配单板，如需配置可配 1 块 Page

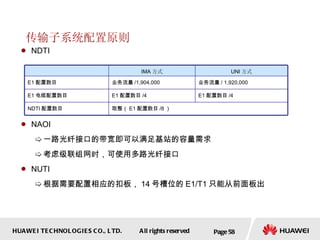

58. 传输子系统配置原则 NDTI NAOI 一路光纤接口的带宽即可以满足基站的容量需求 考虑级联组网时，可使用多路光纤接口 NUTI 根据需要配置相应的扣板， 14 号槽位的 E1/T1 只能从前面板出 Page IMA 方式 UNI 方式 E1 配置数目 业务流量 /1,904,000 业务流量 / 1,920,000 E1 电缆配置数目 E1 配置数目 /4 E1 配置数目 /4 NDTI 配置数目 取整（ E1 配置数目 /8 ）

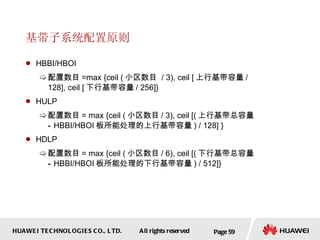

59. 基带子系统配置原则 HBBI/HBOI 配置数目 =max {ceil ( 小区数目 / 3), ceil [ 上行基带容量 / 128], ceil [ 下行基带容量 / 256]} HULP 配置数目 = max {ceil ( 小区数目 / 3), ceil [( 上行基带总容量 – HBBI/HBOI 板所能处理的上行基带容量 ) / 128] } HDLP 配置数目 = max {ceil ( 小区数目 / 6), ceil [( 下行基带总容量 – HBBI/HBOI 板所能处理的下行基带容量 ) / 512]} Page

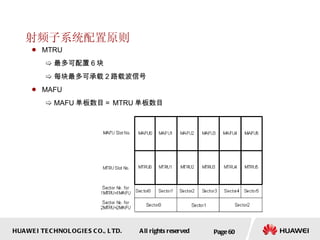

60. 射频子系统配置原则 MTRU 最多可配置 6 块 每块最多可承载 2 路载波信号 MAFU MAFU 单板数目＝ MTRU 单板数目 Page

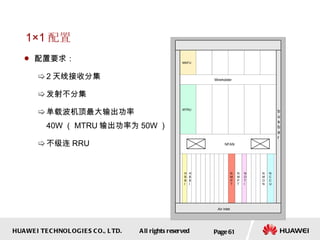

61. 1×1 配置 配置要求： 2 天线接收分集 发射不分集 单载波机顶最大输出功率 40W （ MTRU 输出功率为 50W ） 不级连 RRU Page NBBI MTRU MAFU NFAN Air inlet Wireholder b u s b a r N M O N N C C U H B B I H B B I N M P T N M P T N D T I

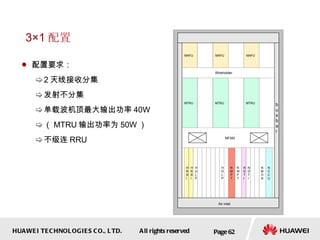

62. 3×1 配置 配置要求： 2 天线接收分集 发射不分集 单载波机顶最大输出功率 40W （ MTRU 输出功率为 50W ） 不级连 RRU Page NBBI MTRU MTRU MTRU MAFU MAFU MAFU NFAN Air inlet Wireholder b u s b a r N M O N N C C U H B B I H B B I H U L P H D L P N M P T N M P T N D T I N D T I

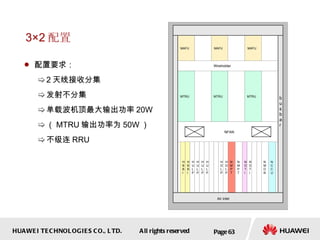

63. 3×2 配置 配置要求： 2 天线接收分集 发射不分集 单载波机顶最大输出功率 20W （ MTRU 输出功率为 50W ） 不级连 RRU Page NBBI MTRU MTRU MTRU MAFU MAFU MAFU NFAN Air inlet Wireholder b u s b a r N M O N N C C U H B B I H B B I H U L P H U L P H U L P H U L P H D L P H D L P N M P T N M P T N D T I N D T I

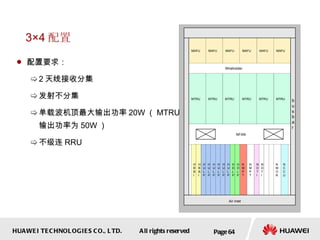

64. 3×4 配置 配置要求： 2 天线接收分集 发射不分集 单载波机顶最大输出功率 20W （ MTRU 输出功率为 50W ） 不级连 RRU Page NBBI MTRU MTRU MTRU MTRU MTRU MTRU MAFU MAFU MAFU MAFU MAFU MAFU NFAN Air inlet Wireholder b u s b a r N M O N N C C U H B B I H B B I H U L P H U L P H U L P H U L P H U L P H U L P H D L P H D L P N M P T N M P T N D T I N D T I
