02 topik1
- 2. Mengetahui jenis-jenis lukisan senibina Menghasilkan lukisan unjuran ortografik Menghasilkan lukisan isometrik
- 3. • Lukisan kejuruteraanboleh dibahagikan kepada dua, iaitu lukisan geometri dan lukisan berkaitan. • Lukisan geometri adalah asas kepada lukisan kejuruteraan yang akan diaplikasikan dalam lukisan berkaitan
- 4. LUKISAN KEJURUTERAAN LUKISANGEOMETRI GEOMETRI SATAH GEOMETRI BONGKAH LUKISAN BERKAITAN/BIDANG LUKISAN KEJURUTERAAN AWAM LUKISAN BANGUNAN LUKISAN PERPAIPAN LUKISAN KEJURUTERAAN ELEKTRIK LUKISAN ELEKTRIK LUKISAN ELEKTRONIK LUKISAN KEJURUTERAAN MEKANIKAL
- 7. Contoh lukisan berkaitan Lukisan bangunan
- 8. Lukisan Elektrik SPS1015 LUKISAN KERJA 1 (4 DISEMBER 2013)
- 9. Lukisan Mekanikal LukisanPerpaipan SPS 1015 LUKISAN KERJA 1 (4 DISEMBER 2013)

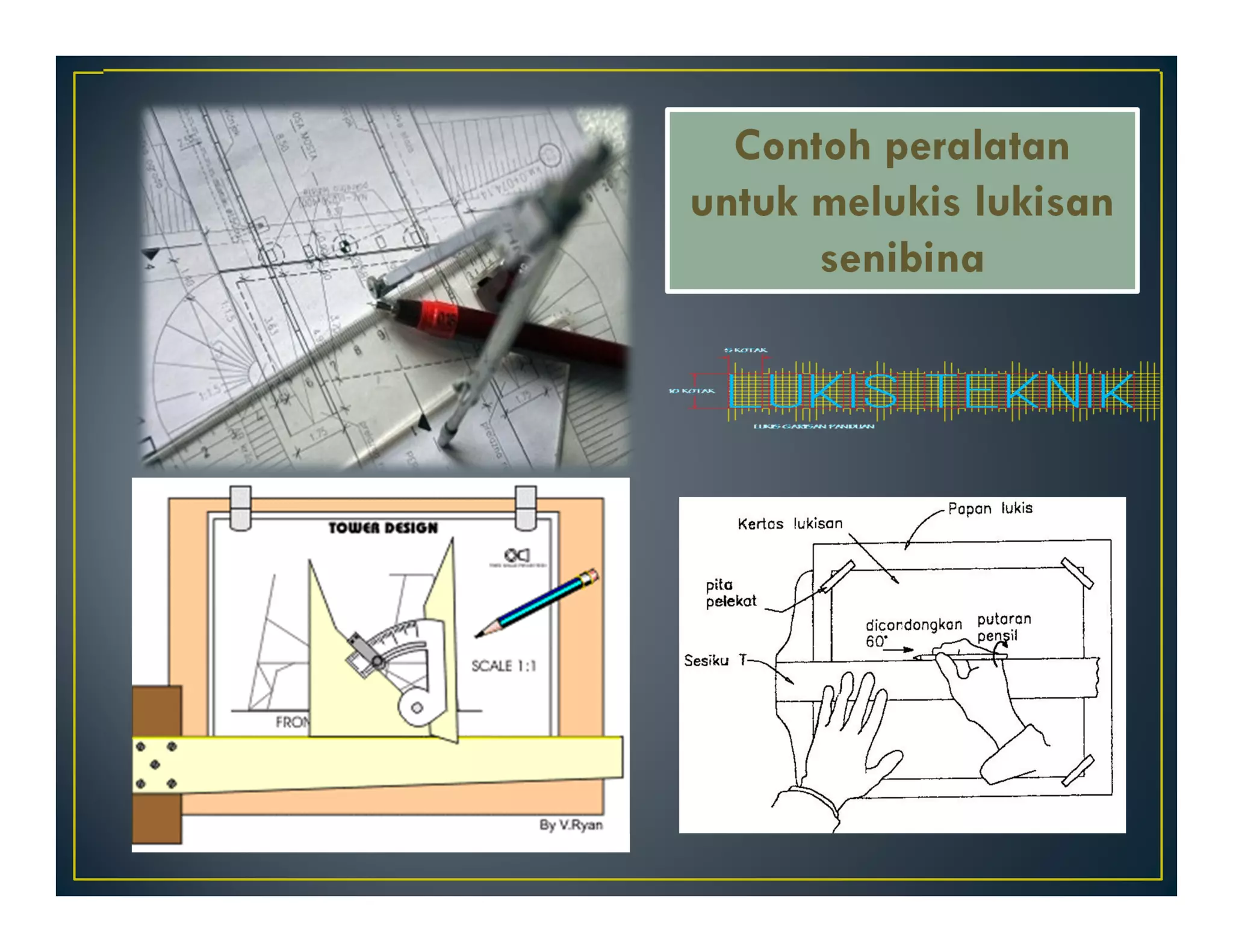

- 10. Contoh lukisan geometri Contoh peralatan untuk melukis lukisan senibina
- 11. Lukisan Geometri LukisanUnjuran Ortografik Lukisan Isometri Lukisan Kerja Senibina JENIS-JENIS LUKISAN SENIBINA 1.1.1 a b c d

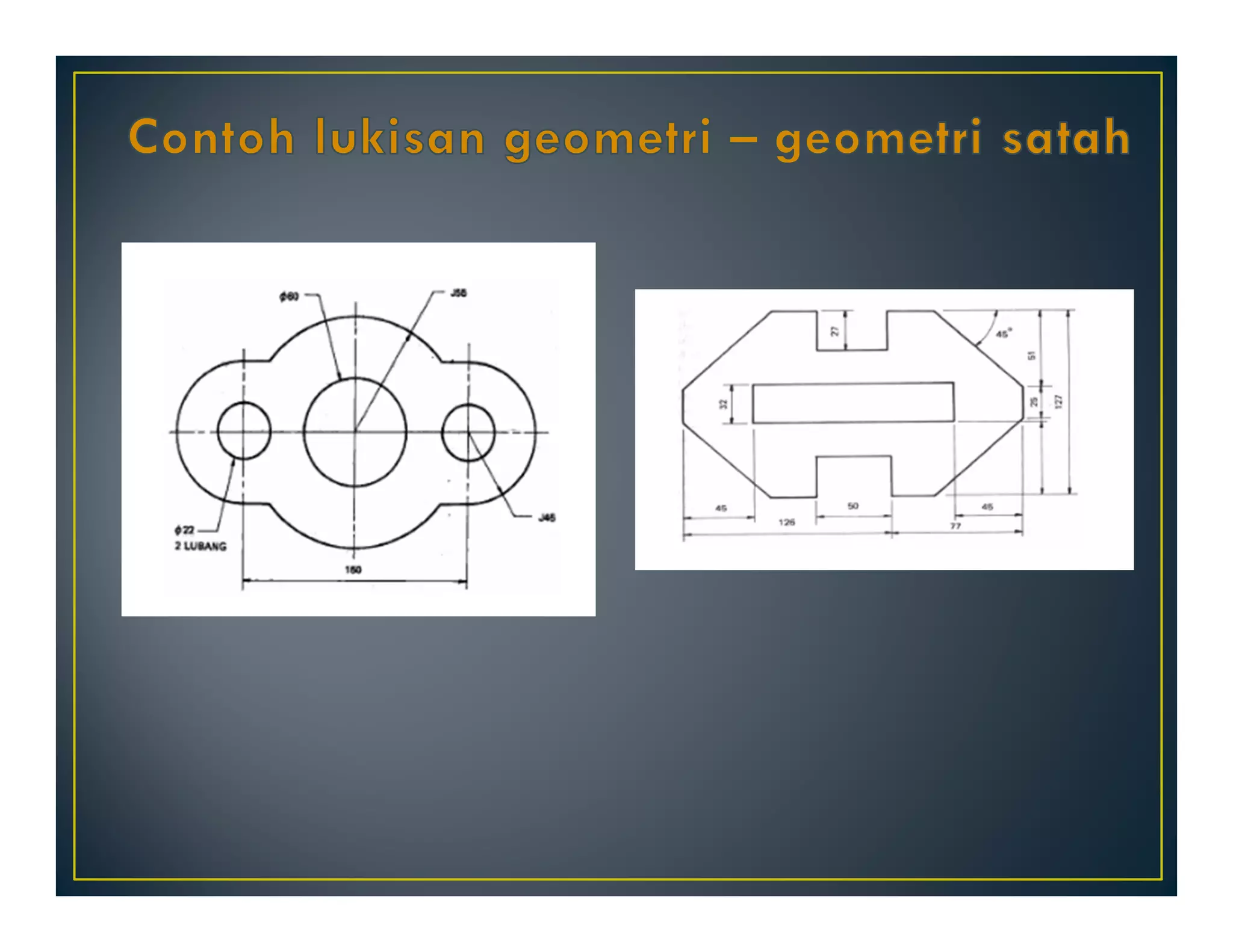

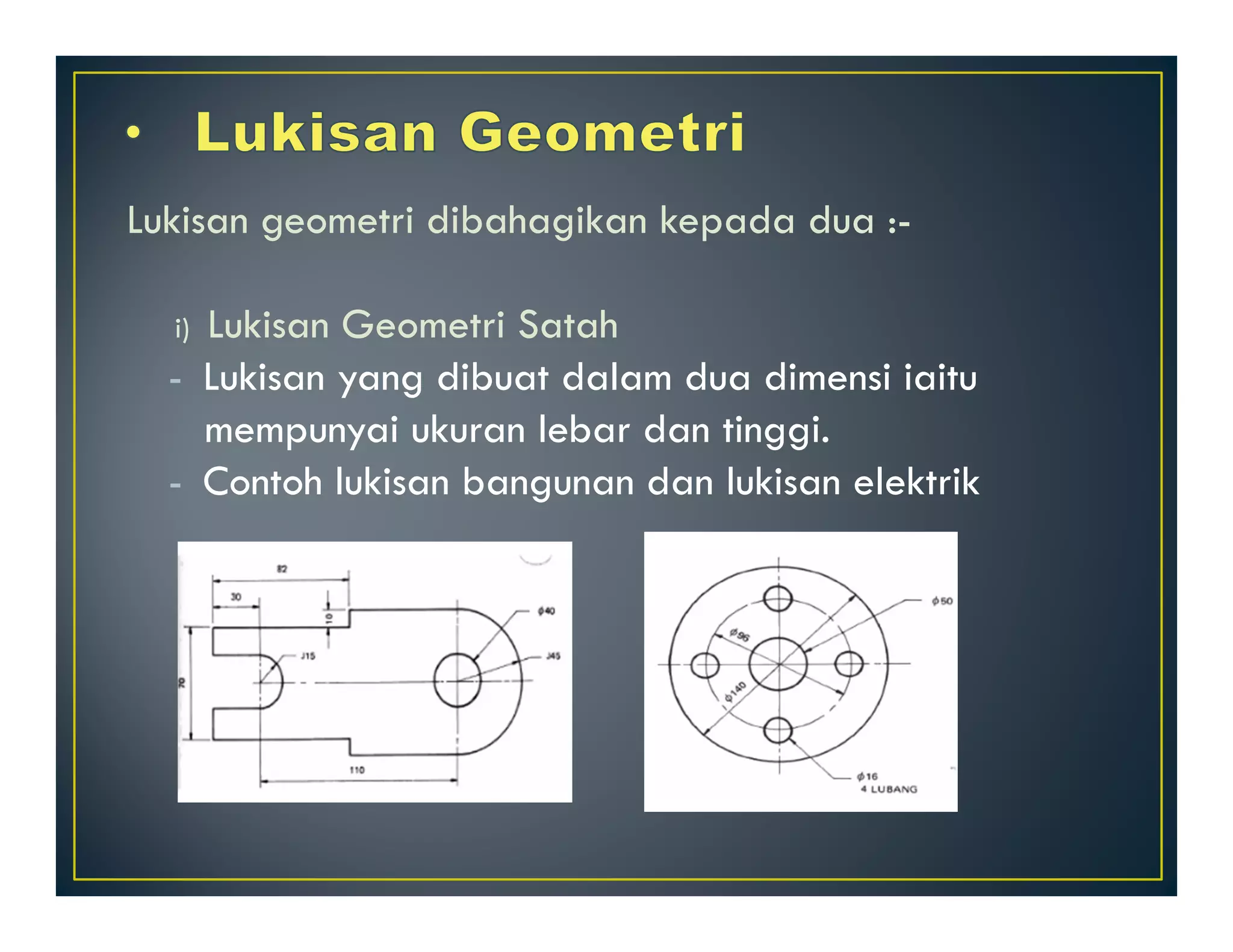

- 12. Lukisan geometri dibahagikankepada dua :- i) Lukisan Geometri Satah - Lukisan yang dibuat dalam dua dimensi iaitu mempunyai ukuran lebar dan tinggi. - Contoh lukisan bangunan dan lukisan elektrik
- 13. ii) Lukisan GeometriBongkah - Lukisan dalam bentuk tiga dimensi yang mempunyai ukuran sisi, lebar dan tinggi. - Contoh lukisan isometrik, lukisan axonometrik, lukisan oblik dan lukisan perspektif.
- 14. • Lukisan senibinaselalu mustahil untuk dilukis dengan menggunakan saiz penuh iaitu 1:1. • Dengan penggunaan skala
- 15. Lukisan unjuran tepatkepada satah mendatar atau menegak Diunjurkan tepat ke permukaan satah pada sudut 90°
- 16. Satu kaedah yang menghasilkan bentuk objek dengan tepat dalam dua atau lebih pandangan di atas satah-satah yang biasanya bersudut tepat diantara satu dengan lain.
- 17. • Satah tegak(E, F, G, H) • Satah ufuk (mendatar) (A, B, C, D) • Satah menegak tambahan (susuk) 4 bahagian: sukuan pertama. sukuan kedua. sukuan ketiga sukuan keempat.
- 18.
- 19. Hubungan lukisan isometri dengan lukisan ortografik •Menunjukkan dengan lengkap, saiz, rupa dan bentuk sebenar objek berkenaan. •Lurah v menunjukkan buka sudut yang sebenar •Bentuk bulatan dilihat berbentuk ellip yang sepatutnya berbentuk bulat. •Bentuk yang dilihat menunjukkan gambaran tepat objek yang sebenar.
- 21. UNJURAN SUDUT PERTAMAUNJURAN SUDUT KETIGA
- 22. . • Pandanganatas ataupun pelan berada di atas pandangan hadapan iaitu selari dengan pandangan atas pandangan sisi pula berada sebaris mengufuk dengan pandangan hadapan • Pandangan sudut ketiga ini dapat dijelaskan berdasarkan simbol dalam rajah 2.0 di sebelah
- 23. • Rajah 3.0di atas merupakan bentuk segi empat yang berbentuk 3 dimensi (3D) • Berdasarkan rajah 3.1 disebelah, garisan yang berwarna kuning merupakan garisan yang akan lihat dari pandangan atas ataupun pelan.
- 24. Berdasarkan rajah 3.2,garisan yang berwarna hijau merupakan garisan yang akan lihat dari pandangan hadapan. Rajah 3.2 Berdasarkan rajah 3.3, garisan yang berwarna merah merupakan garisan yang akan lihat dari pandangan atas ataupun sisi.
- 25. Rajah 3.4 diatas merupakan hasil daripada pandangan dari pandangan atas ataupun pelan, pandangan hadapan dan pandangan sisi.

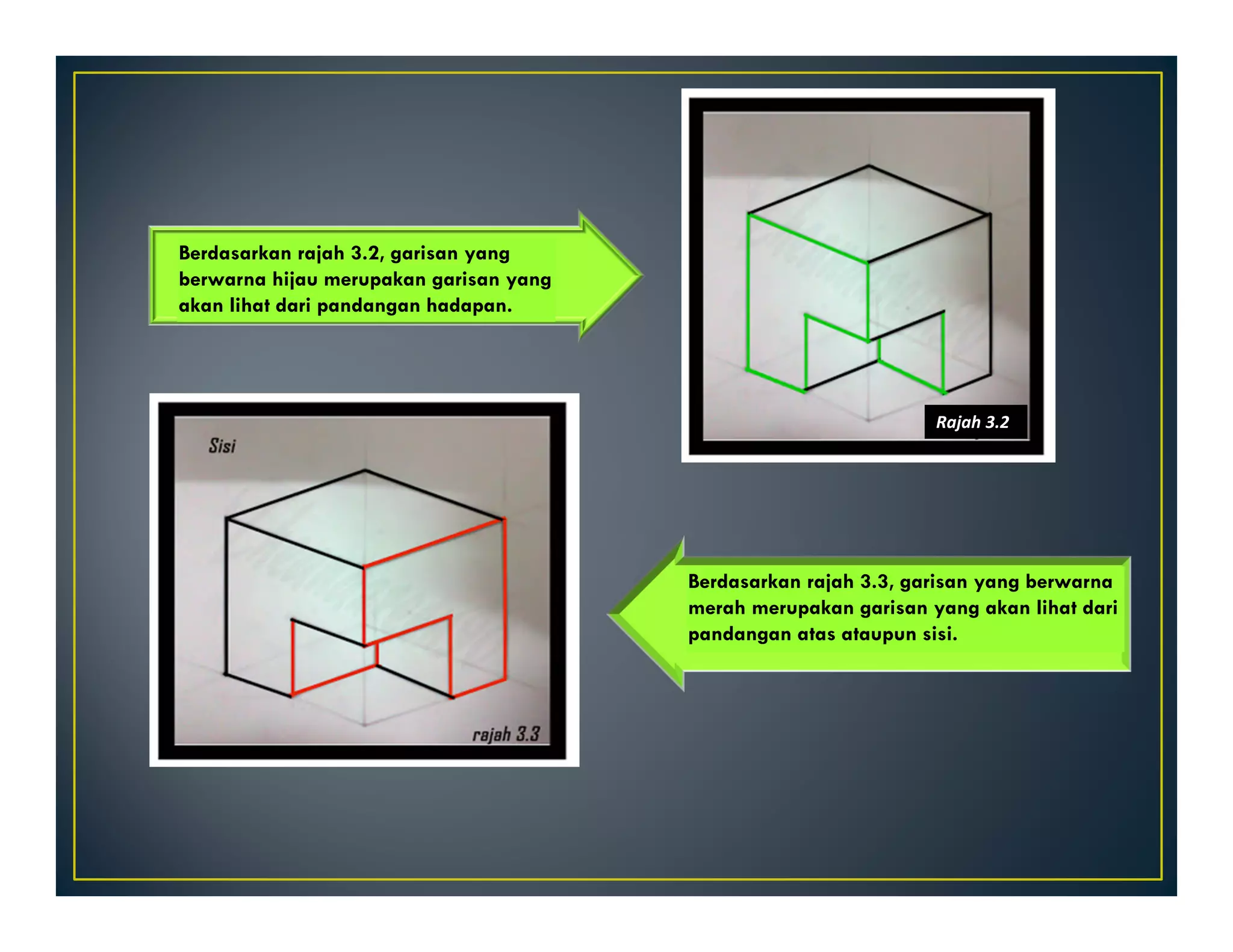

- 26. Petua Guru 1.Garisan sudut 45o berada di sebelah BAWAH (kiri atau kanan) 2. PELAN berada di sebelah sudut 45o 3 2 3. Atas Pelan ada PANDANGAN HADAPAN 4 1 4. Sebelah pandangan hadapan adalah PANDANGAN SISI 5. JIKA PANDANGAN HADAPAN OBJEK BERADA DI SEBELAH kiri, MAKA PANDANGAN TERSEBUT DILUKIS DISEBELAH kanan
- 27. Sisi Hadapan Pelan Hadapan 6. JIKA PANDANGAN HADAPAN OBJEK BERADA DISEBELAH kanan, MAKA PANDANGAN TERSEBUT DILUKIS DI SEBELAH kiri Hadapan Sisi Pelan Hadapan
- 28. Petua Guru 1.Garisan sudut 45o berada di sebelah ATAS (kiri atau kanan) 2 1 2. PELAN berada di sebelah sudut 45o 3 4 3. Di bawah Pelan ada PANDANGAN HADAPAN 4. Sebelah pandangan hadapan adalah PANDANGAN SISI 5. JIKA PANDANGAN HADAPAN OBJEK BERADA DI SEBELAH kiri, MAKA PANDANGAN TERSEBUT DILUKIS DISEBELAH kiri

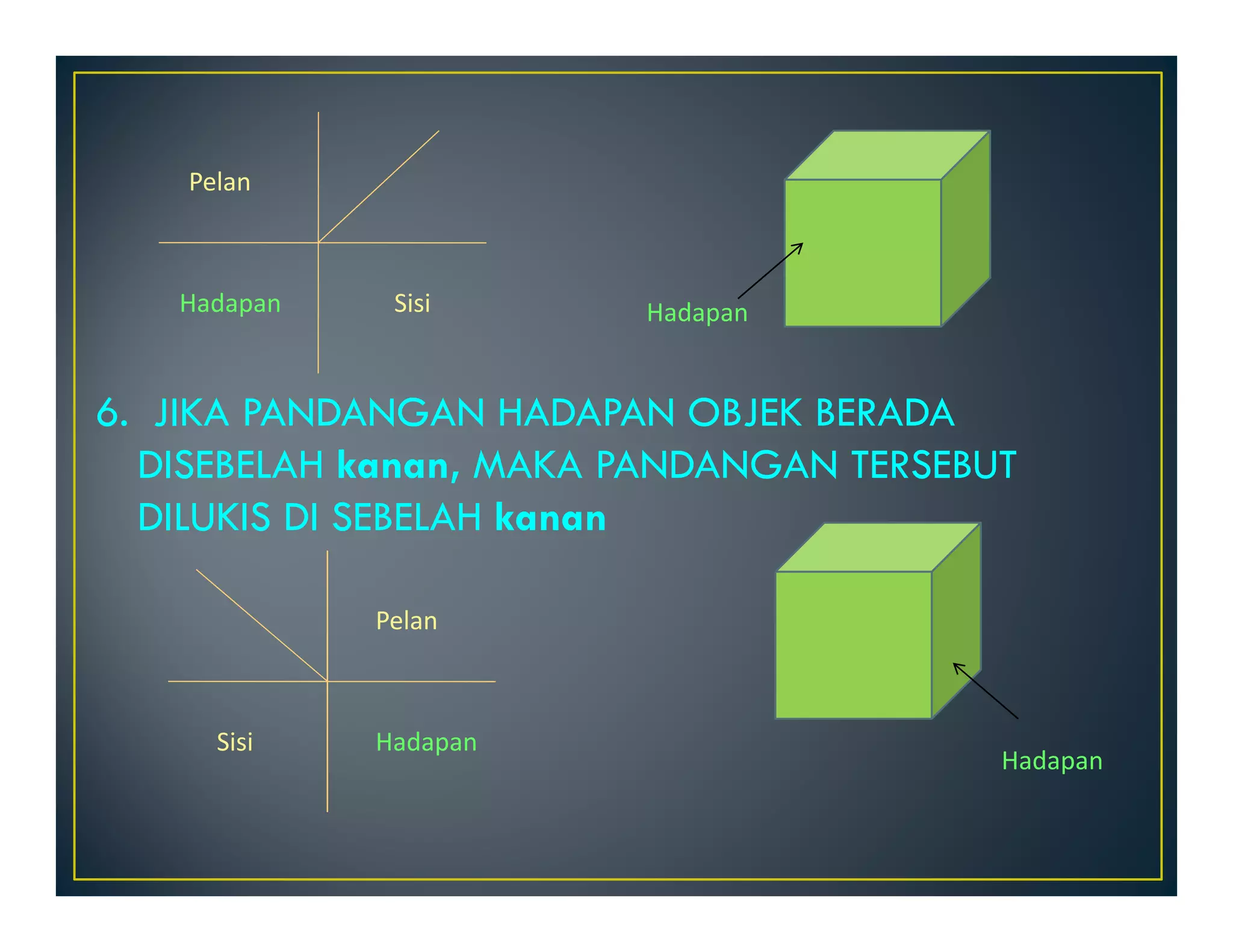

- 29. Hadapan Sisi Hadapan Pelan 6. JIKA PANDANGAN HADAPAN OBJEK BERADA DISEBELAH kanan, MAKA PANDANGAN TERSEBUT DILUKIS DI SEBELAH kanan Pelan Sisi Hadapan Hadapan

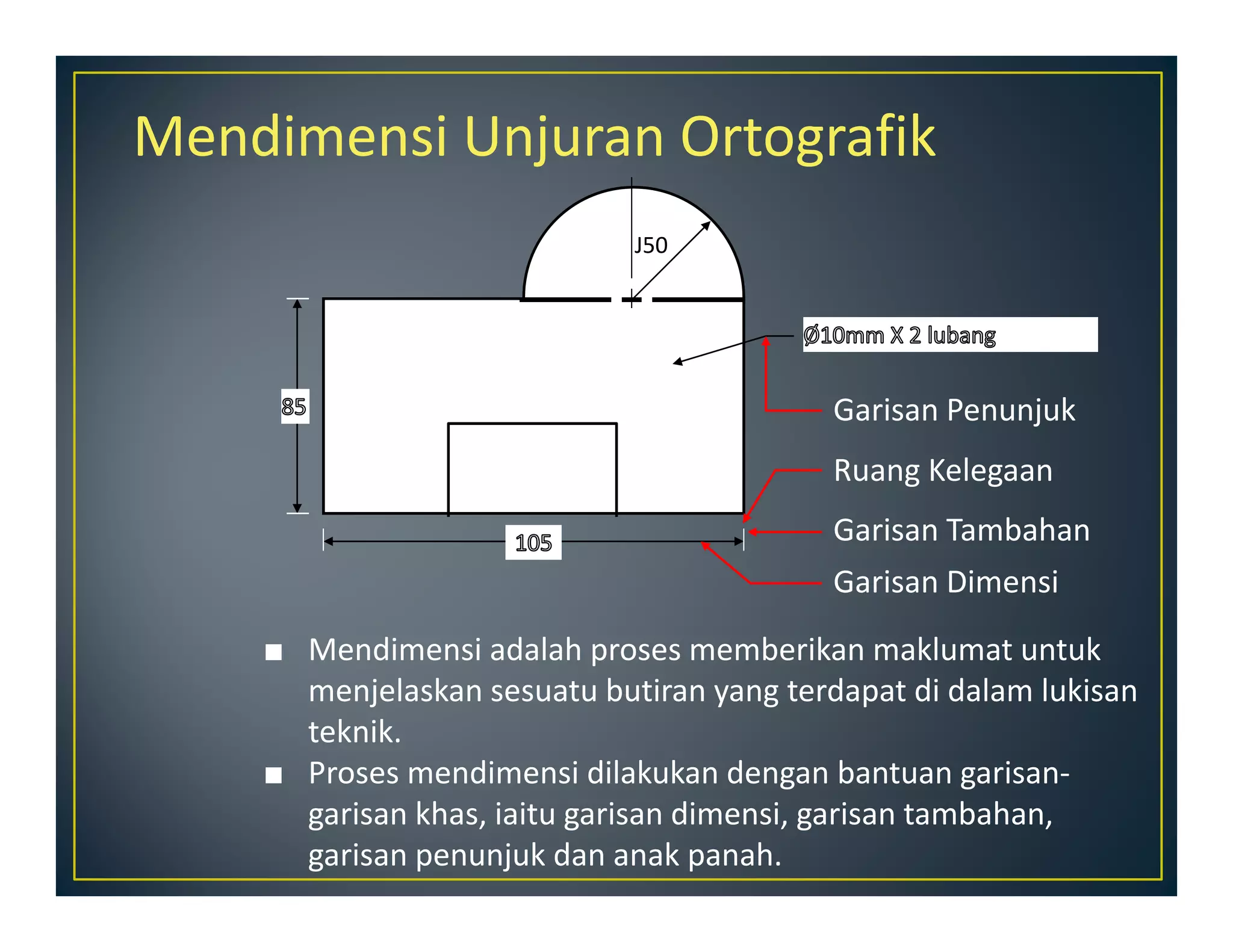

- 30. Mendimensi Unjuran Ortografik J50 Ruang Kelegaan ■ Mendimensi adalah proses memberikan maklumat untuk menjelaskan sesuatu butiran yang terdapat di dalam lukisan teknik. ■ Proses mendimensi dilakukan dengan bantuan garisan‐garisan khas, iaitu garisan dimensi, garisan tambahan, garisan penunjuk dan anak panah. Garisan Penunjuk Garisan Tambahan Garisan Dimensi
- 31. AKTIVITI 1. Memindahkanbentuk isometrik kepada bentuk ortografik menggunakan kaedah unjuran sudut ketiga 2. Kemudian melengkapkan pandangan-pandangan ortografik dengan kaedah garisan unjuran.
- 32.
- 33. • AMALI -INDIVIDU
- 34. L D H Pandangan Atas / Pelan • Konsep Lukisan Isometri • Lukisan dalam 3 dimensi (3D) - Panjang (L) - Tinggi (H) - Lebar/dalam (D) • Terdapat 3 pandangan - Pelan - Pandangan Hadapan - Pandangan Sisi Pandangan Sisi Pandangan Hadapan

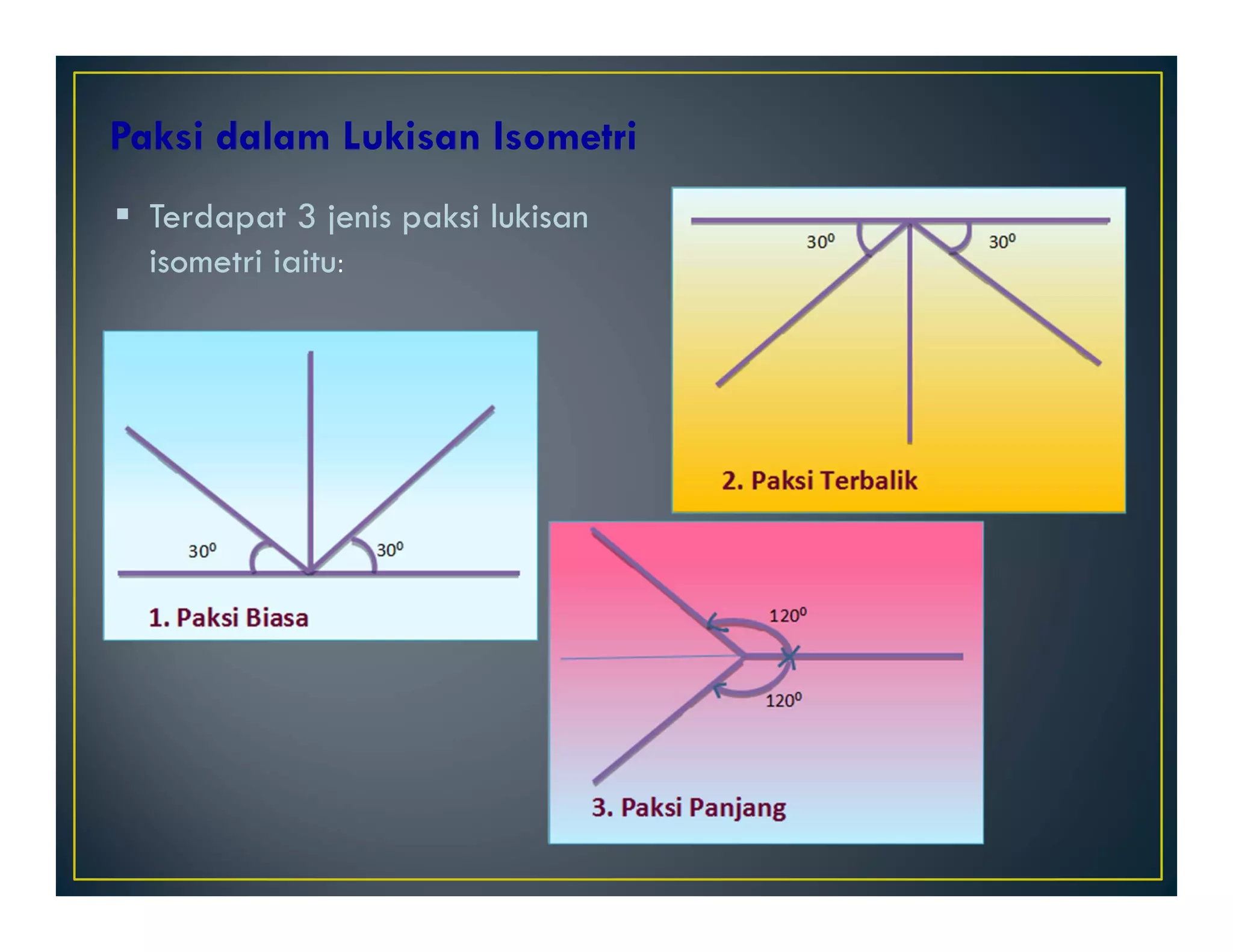

- 35. Paksi dalam LukisanIsometri Terdapat 3 jenis paksi lukisan isometri iaitu:
- 36. • Ciri LukisanIsometri a) Garisan Isometri b) Garisan Bukan Isometri c) Sudut dalam Isometri / OBLIK
- 37. • Terdapat duakaedah pembinaan lukisan isometri iaitu : • i) Kaedah Kotak – objek-objek berbentuk kotak • ii) Kaedah Rangka – Selalunya untuk objek yang ada puncak seperti piramid dan kon
- 38. 30o 30o •Lukisan isometrik terbina di atas paksi isometrik • Paksi isometrik terdiri daripada - satu garisan mendatar - satu garisan tegak - dua garisan condong/serong bersudut 30º

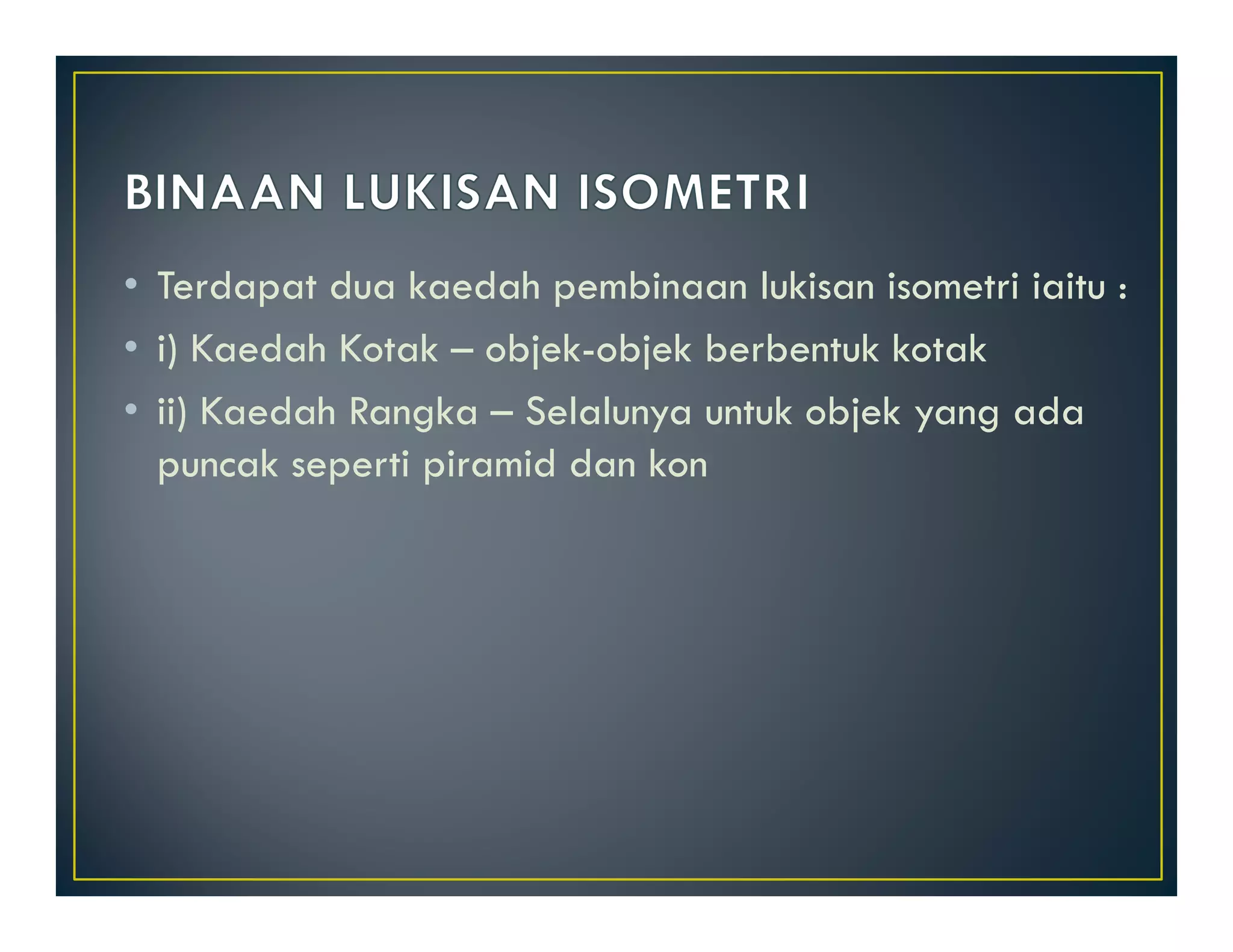

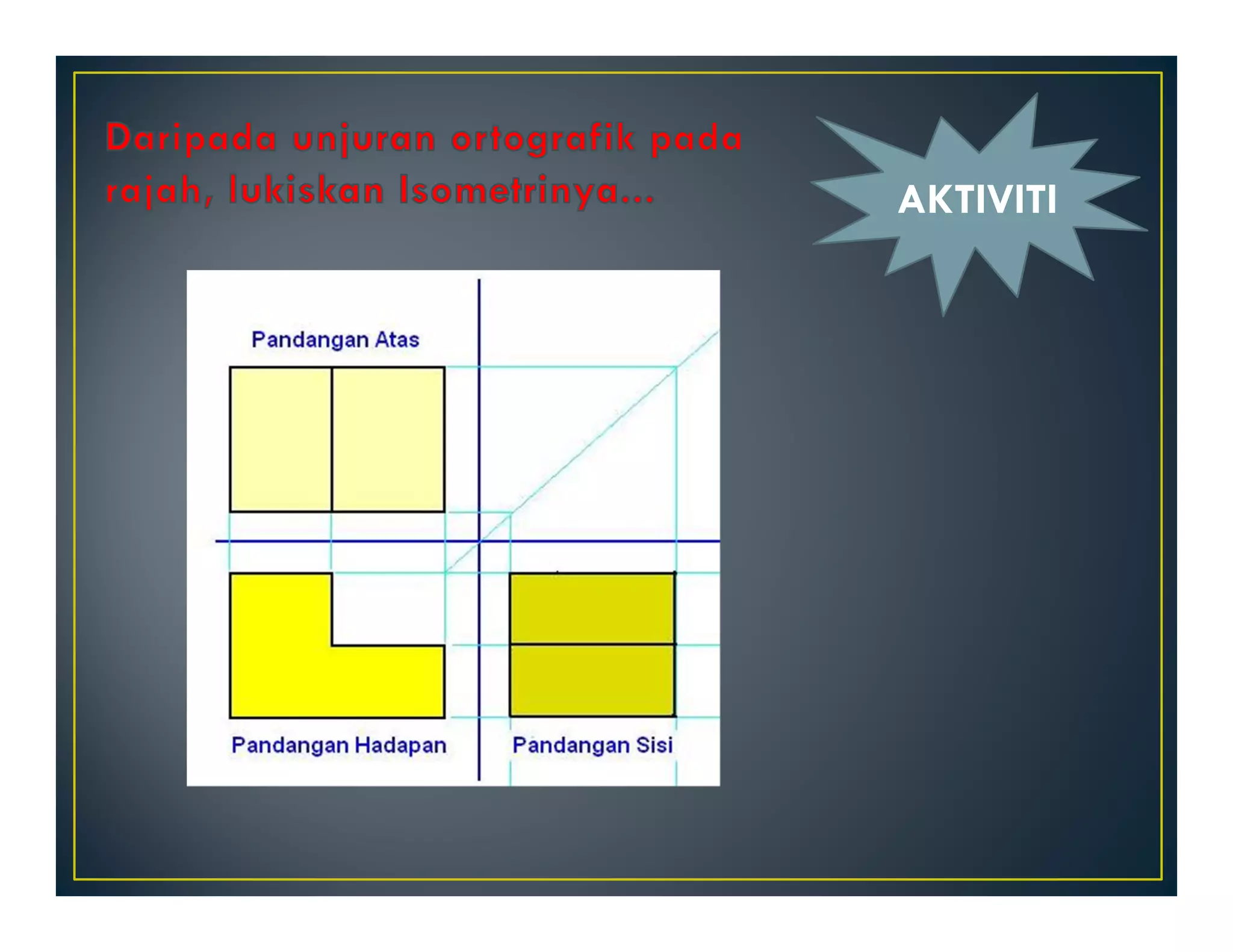

- 40.
- 41.
