Il documento presenta una panoramica dei concetti fondamentali del digitale, inclusa la distinzione tra rappresentazioni analogiche e digitali. Viene spiegato il processo di digitalizzazione e come le informazioni siano tradotte in formato binario utilizzando bit e byte. Infine, si discute delle immagini bitmap e vettoriali e del loro utilizzo nei computer.

1. Gli elementi base
del digitale
Sapienza Università di Roma
Anno Accademico 2012 – 2013
Informatica per gli Archivi e le Biblioteche
Prof.ssa Linda Giuva
Prof. Maurizio Caminito
Lezione 0

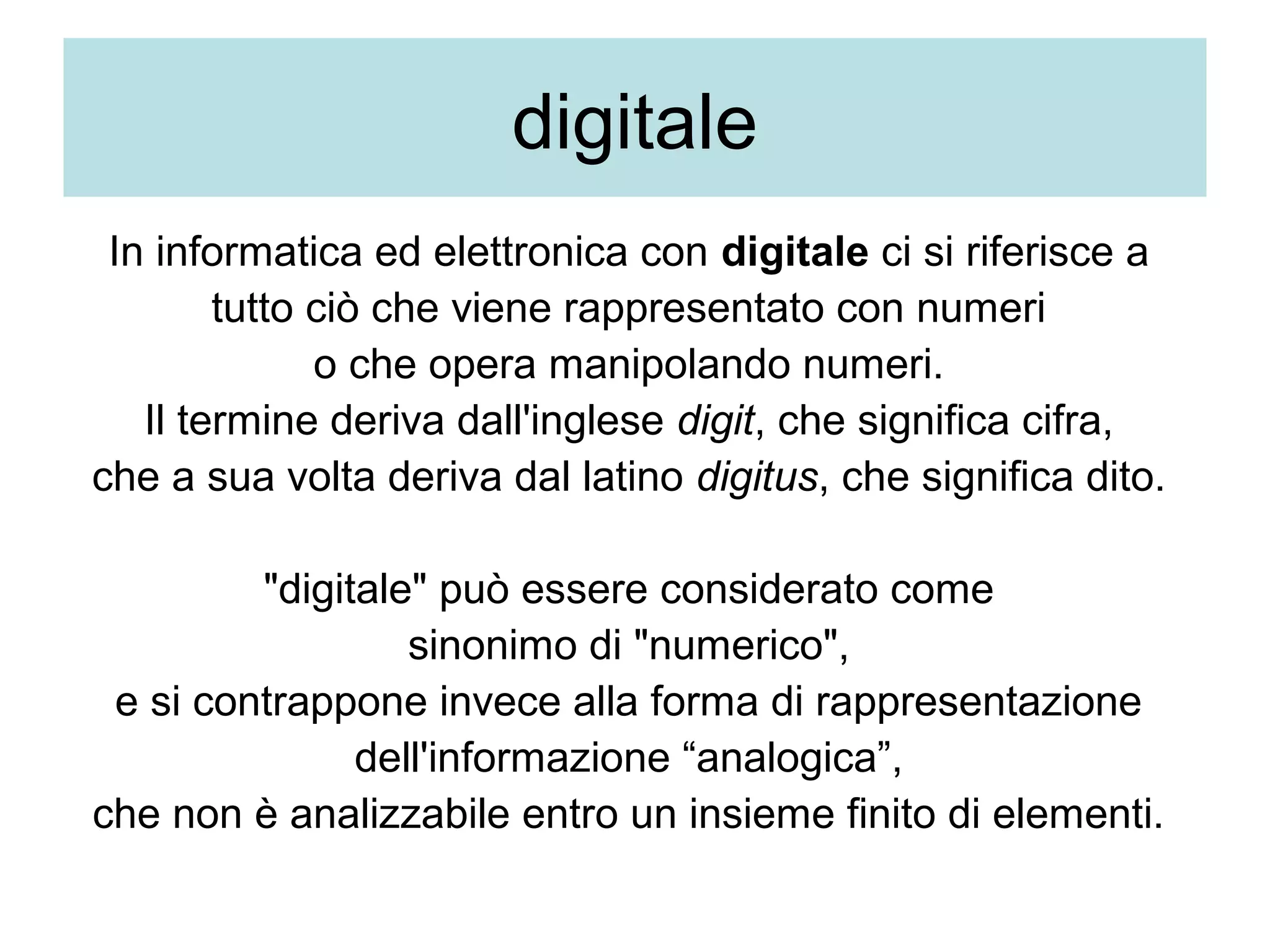

2. digitale
?

3. digitale
In informatica ed elettronica con digitale ci si riferisce a
tutto ciò che viene rappresentato con numeri
o che opera manipolando numeri.
Il termine deriva dall'inglese digit, che significa cifra,
che a sua volta deriva dal latino digitus, che significa dito.
"digitale" può essere considerato come
sinonimo di "numerico",
e si contrappone invece alla forma di rappresentazione
dell'informazione “analogica”,
che non è analizzabile entro un insieme finito di elementi.

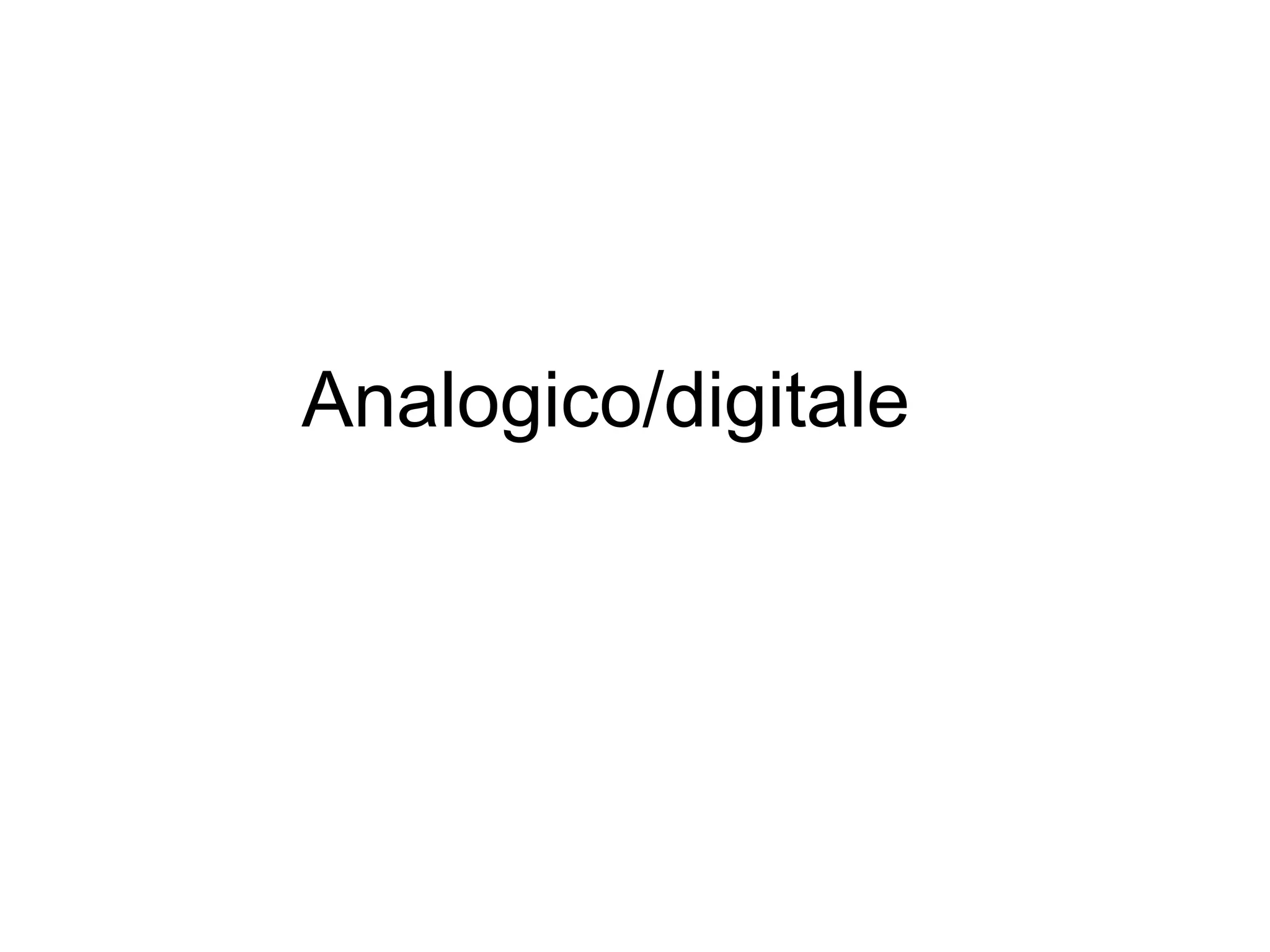

4. Analogico/digitale

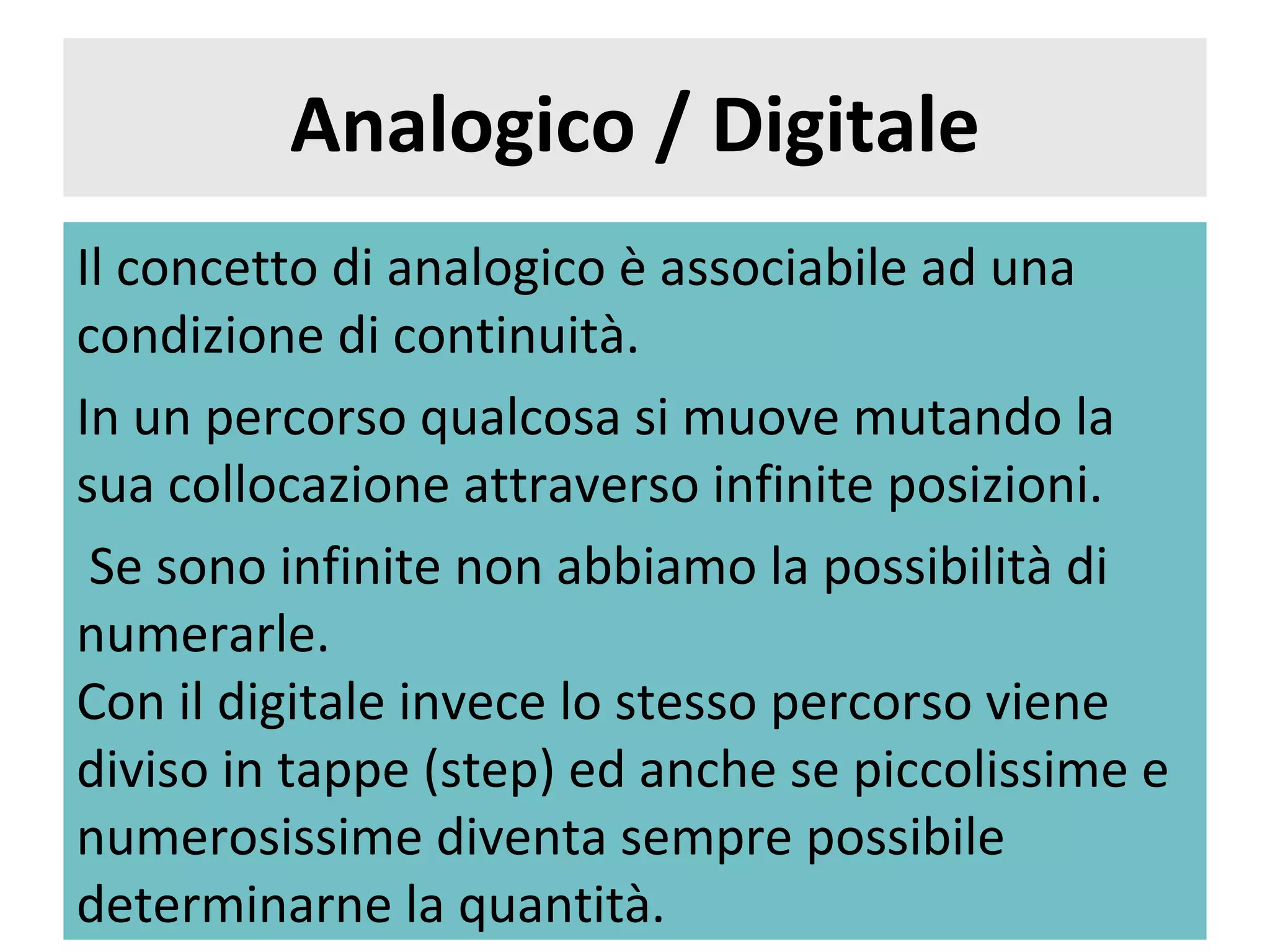

5. Analogico / Digitale
Il concetto di analogico è associabile ad una
condizione di continuità.
In un percorso qualcosa si muove mutando la
sua collocazione attraverso infinite posizioni.
Se sono infinite non abbiamo la possibilità di
numerarle.
Con il digitale invece lo stesso percorso viene
diviso in tappe (step) ed anche se piccolissime e
numerosissime diventa sempre possibile
determinarne la quantità.

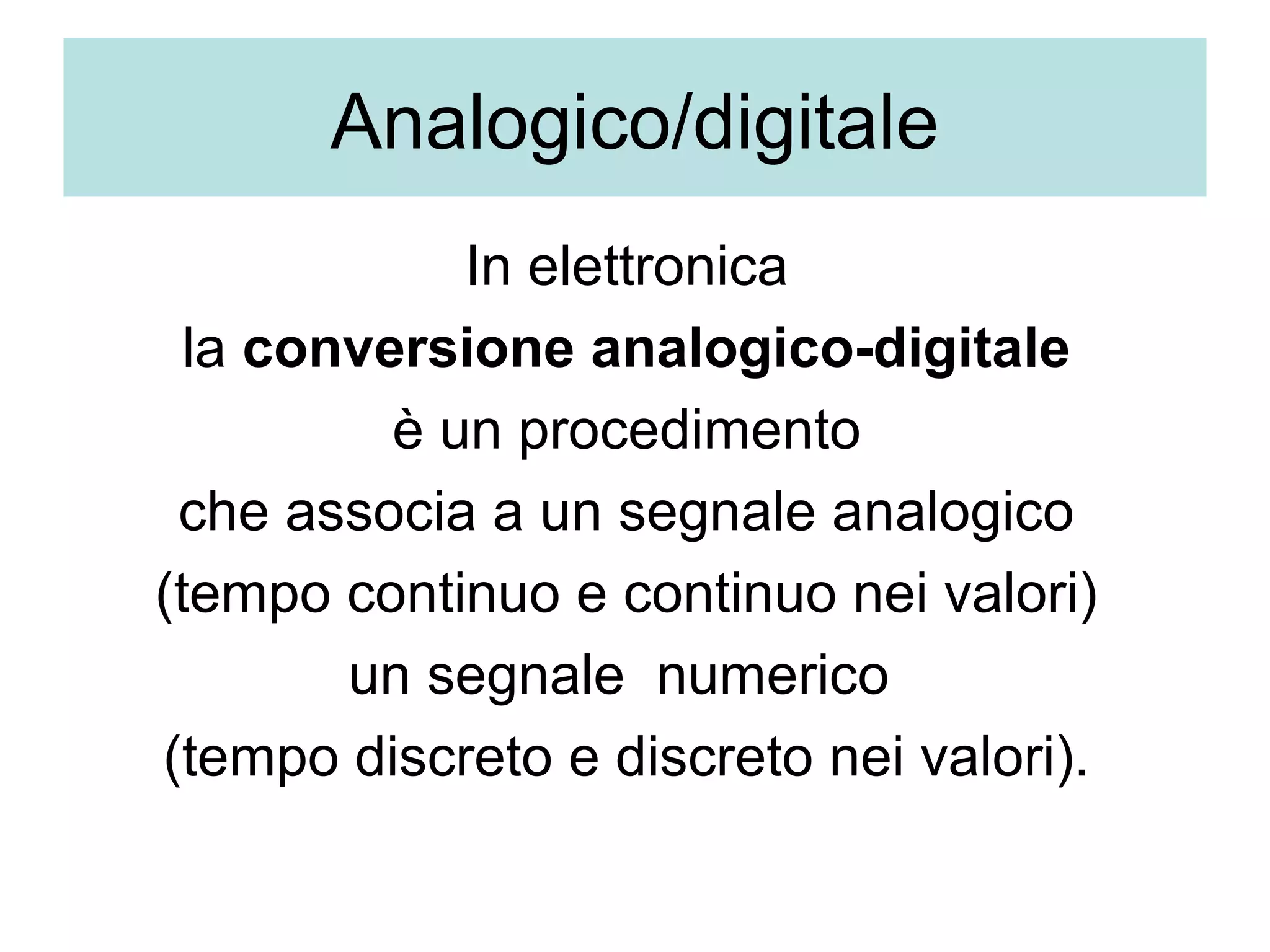

6. Analogico/digitale

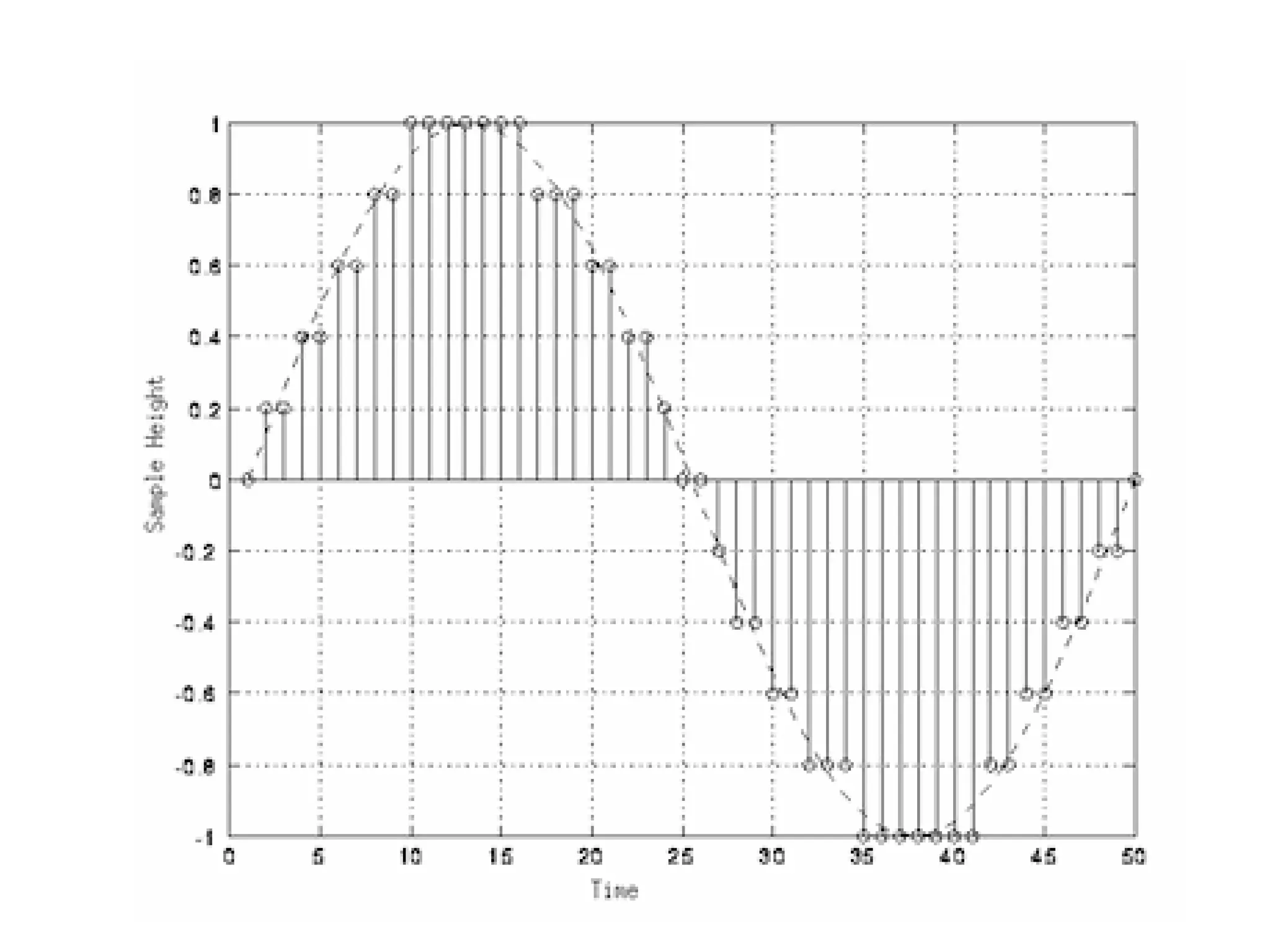

In elettronica
la conversione analogico-digitale
è un procedimento
che associa a un segnale analogico
(tempo continuo e continuo nei valori)
un segnale numerico
(tempo discreto e discreto nei valori).

8. digitalizzazione

9. digitalizzazione
E’ il processo di trasformazione di un’immagine, di
un suono, di un documento in un formato
digitale,
interpretabile da un computer.
Formato digitale = codice binario in cui tutto è
rappresentato da combinazioni di zero od uno,
quindi da stati del tipo acceso/spento.

10. codice binario

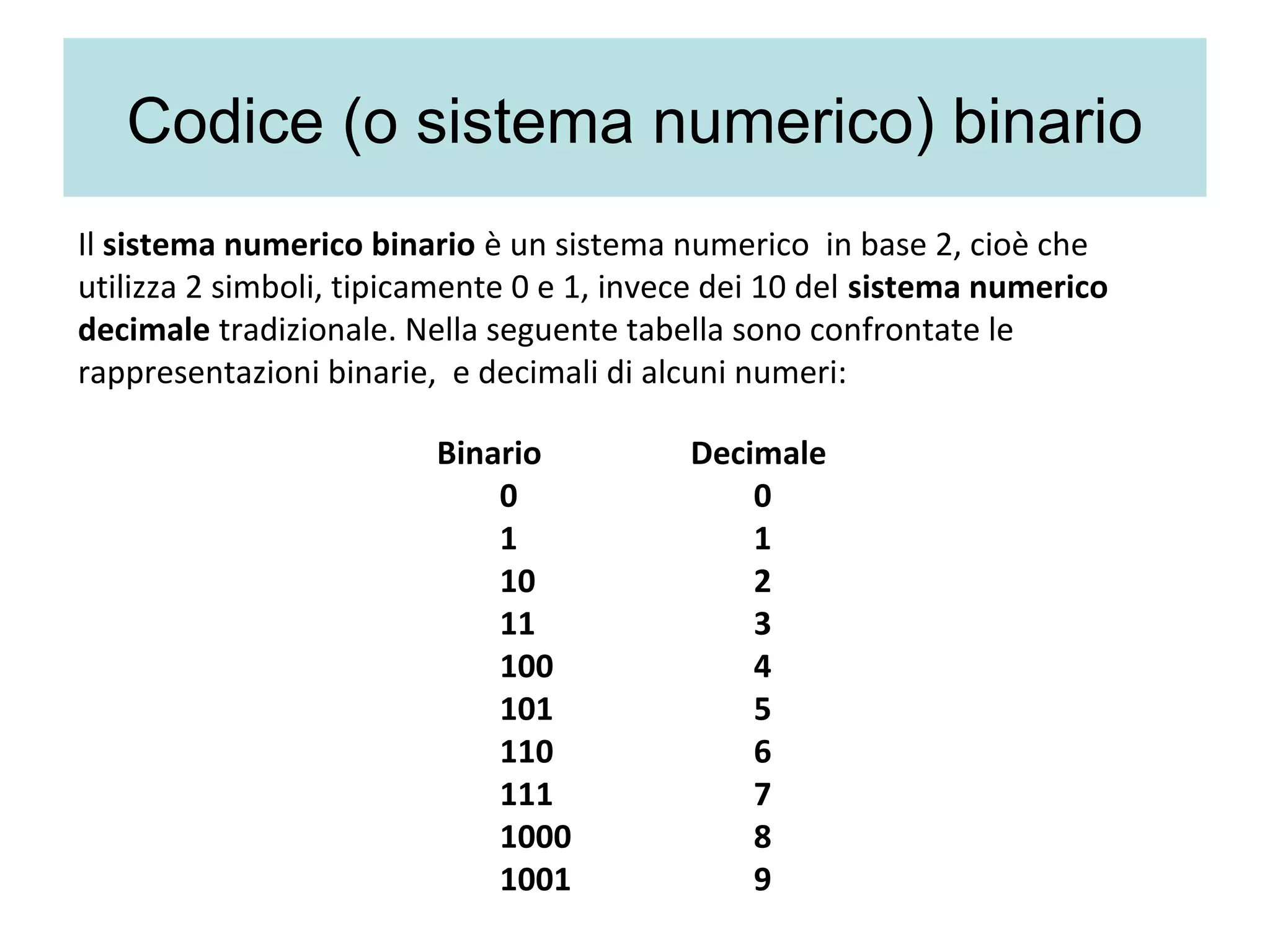

11. Codice (o sistema numerico) binario
Il sistema numerico binario è un sistema numerico in base 2, cioè che
utilizza 2 simboli, tipicamente 0 e 1, invece dei 10 del sistema numerico
decimale tradizionale. Nella seguente tabella sono confrontate le
rappresentazioni binarie, e decimali di alcuni numeri:
Binario Decimale
0 0
1 1
10 2
11 3
100 4
101 5
110 6
111 7
1000 8
1001 9

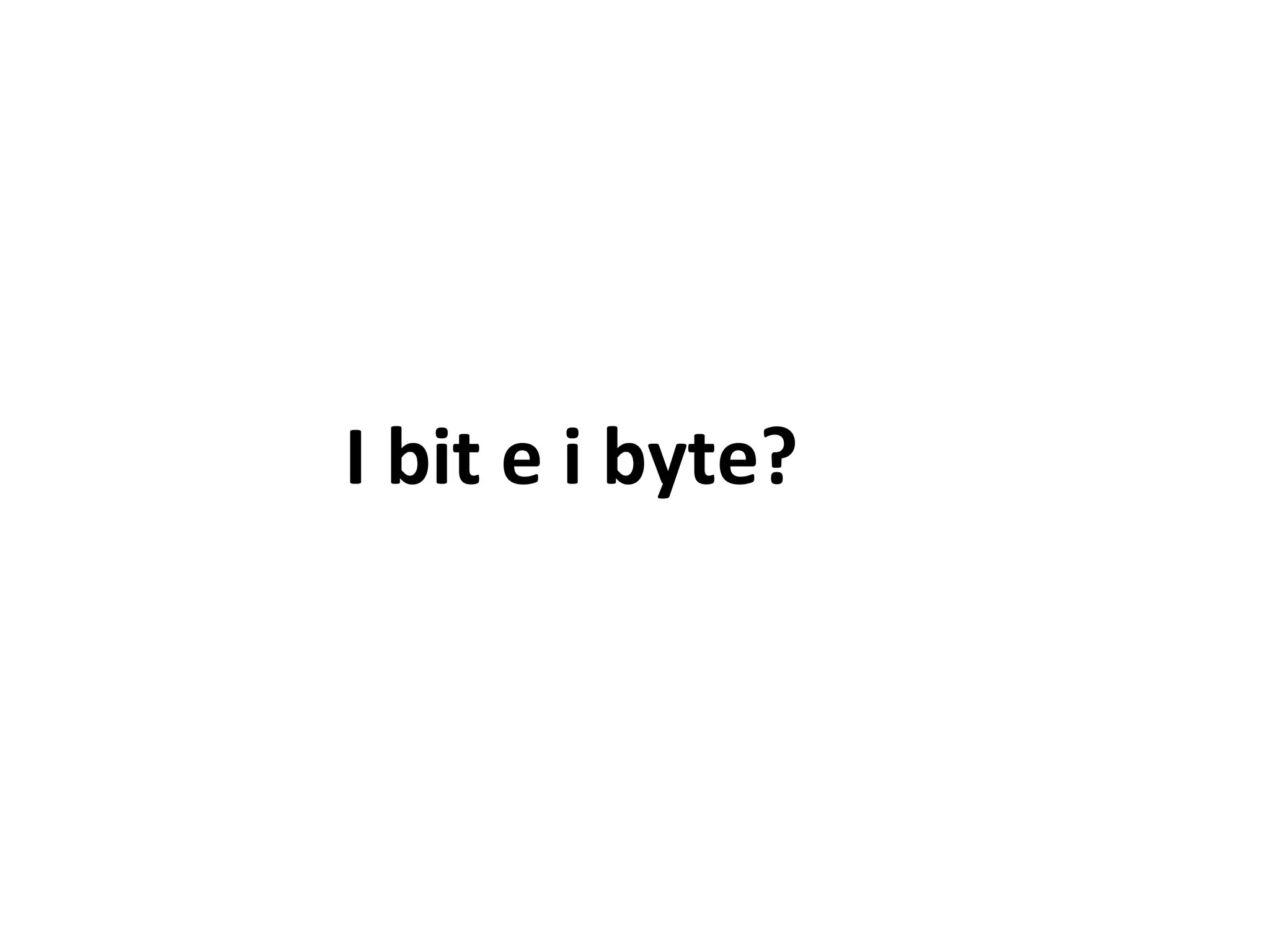

12. I bit e i byte?

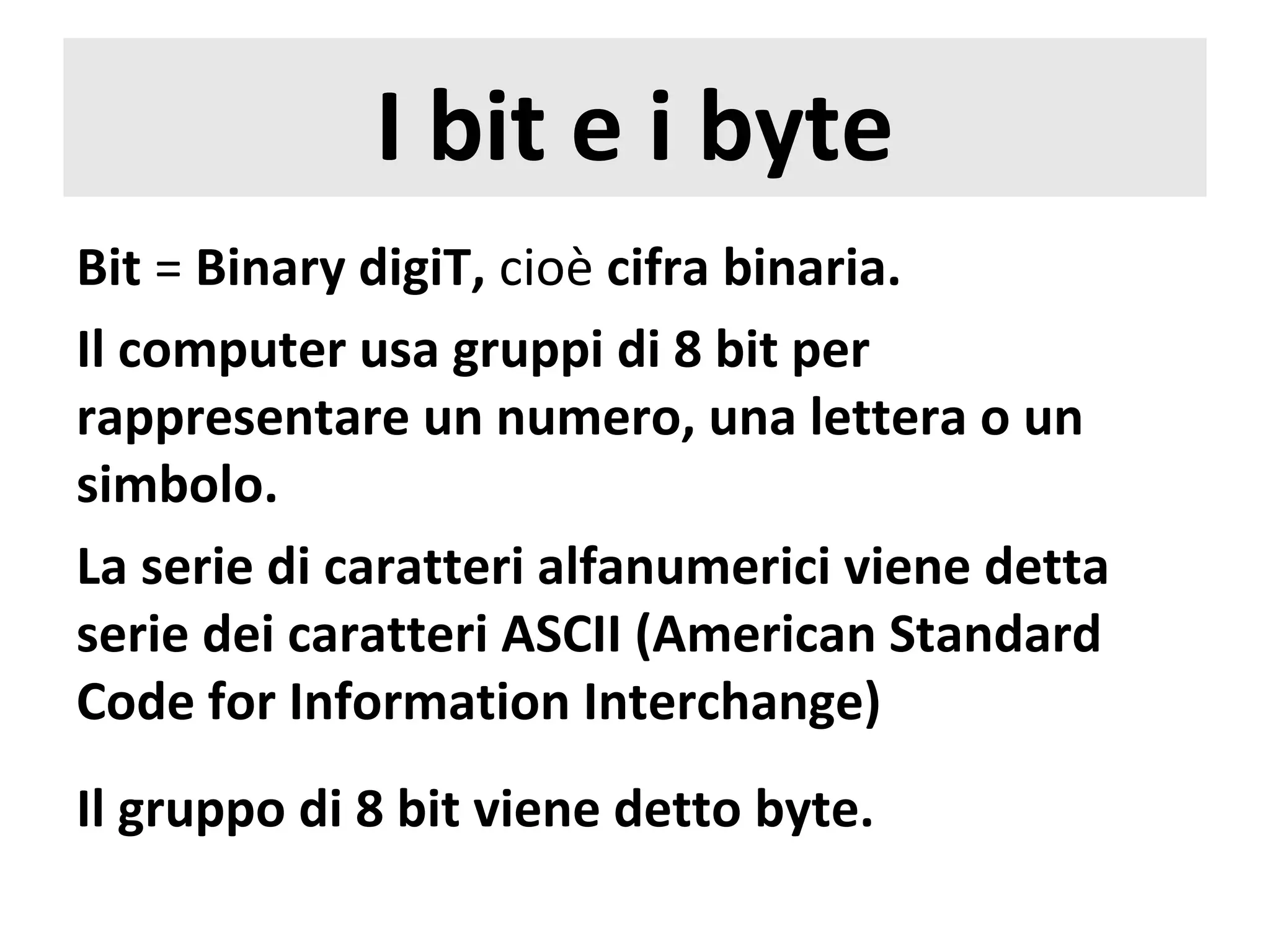

13. I bit e i byte
Bit = Binary digiT, cioè cifra binaria.
Il computer usa gruppi di 8 bit per
rappresentare un numero, una lettera o un
simbolo.

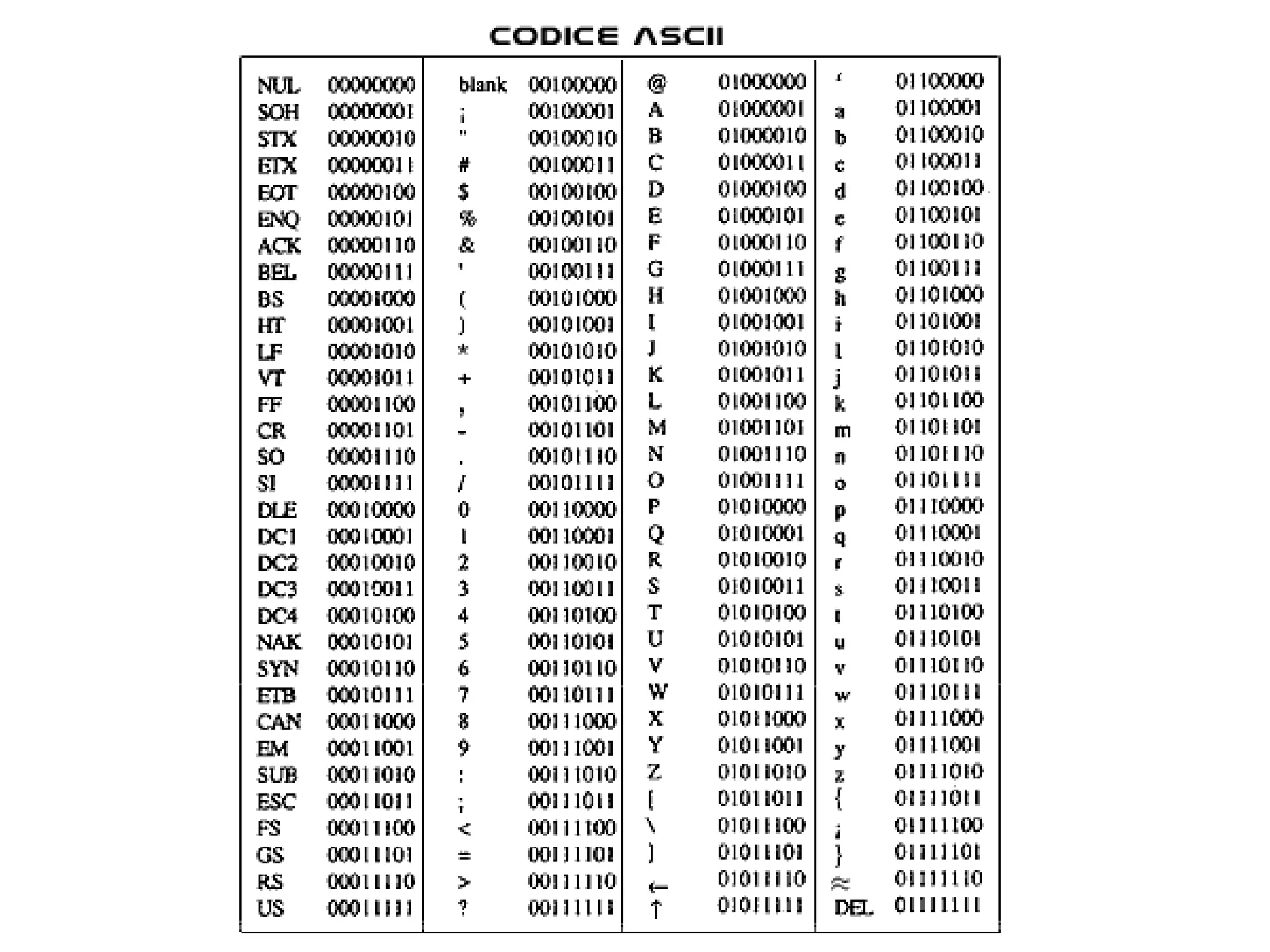

La serie di caratteri alfanumerici viene detta
serie dei caratteri ASCII (American Standard
Code for Information Interchange)
Il gruppo di 8 bit viene detto byte.

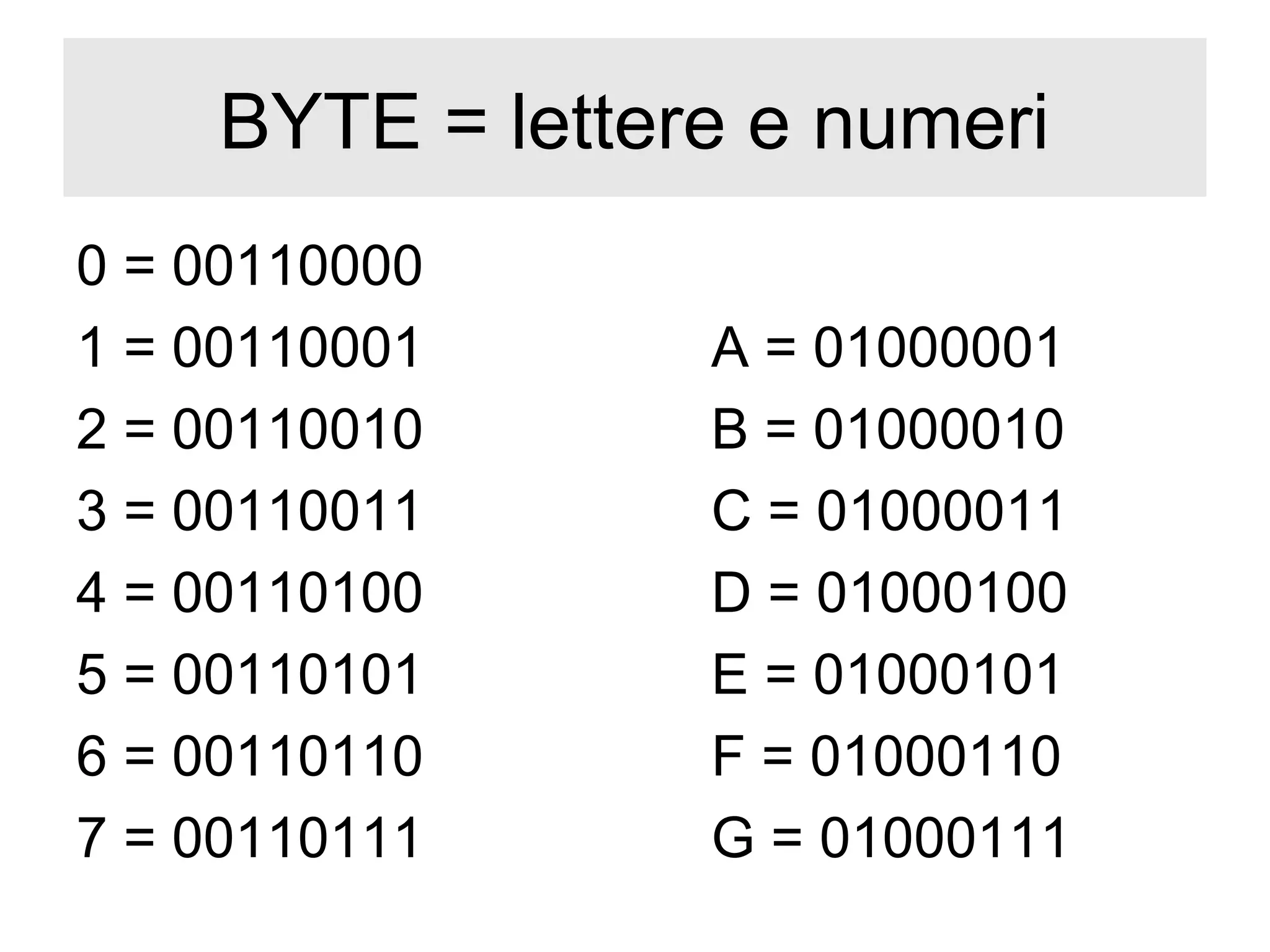

15. BYTE = lettere e numeri
0 = 00110000
1 = 00110001 A = 01000001
2 = 00110010 B = 01000010
3 = 00110011 C = 01000011
4 = 00110100 D = 01000100
5 = 00110101 E = 01000101
6 = 00110110 F = 01000110
7 = 00110111 G = 01000111

16. BITMAP?

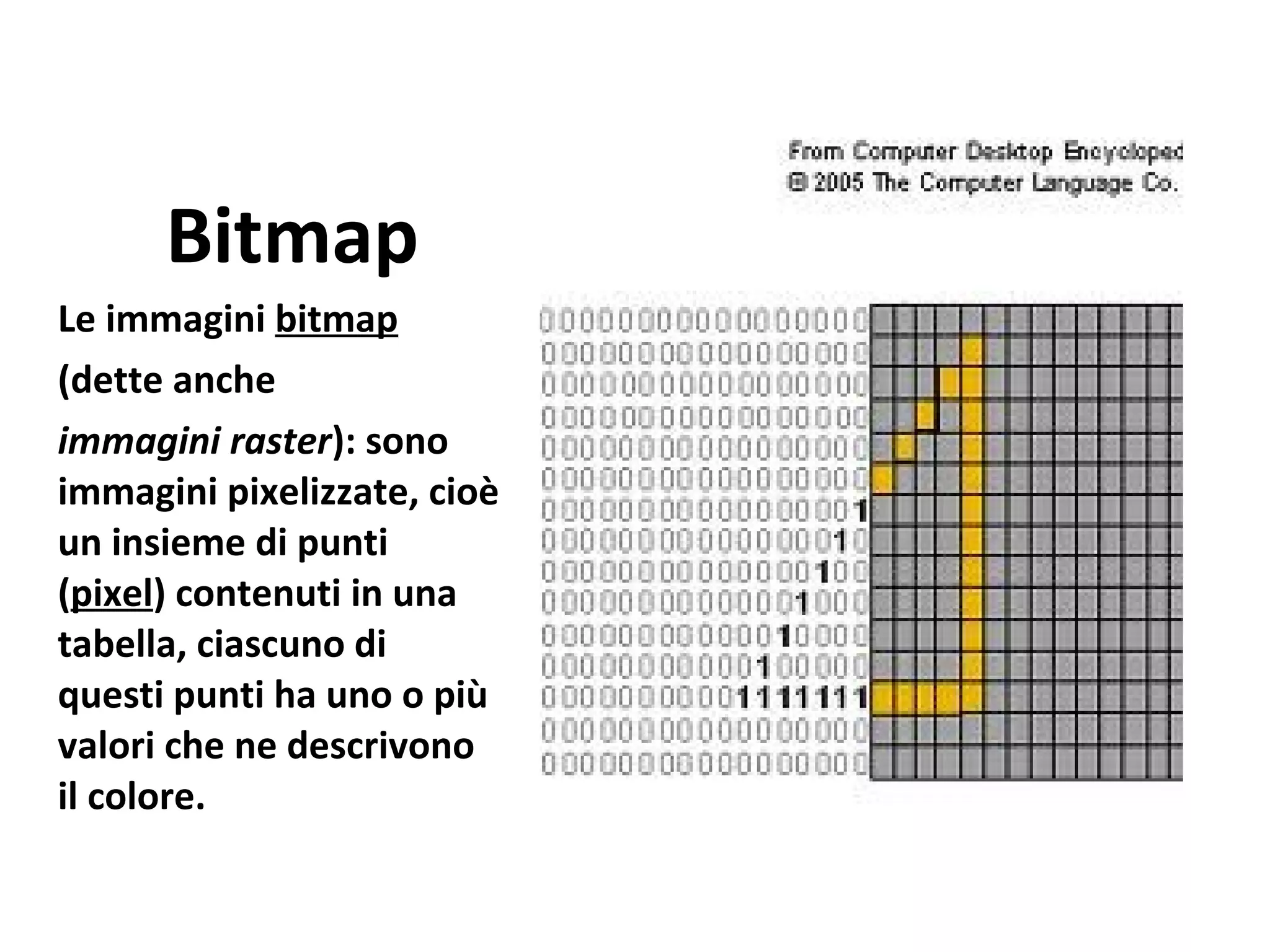

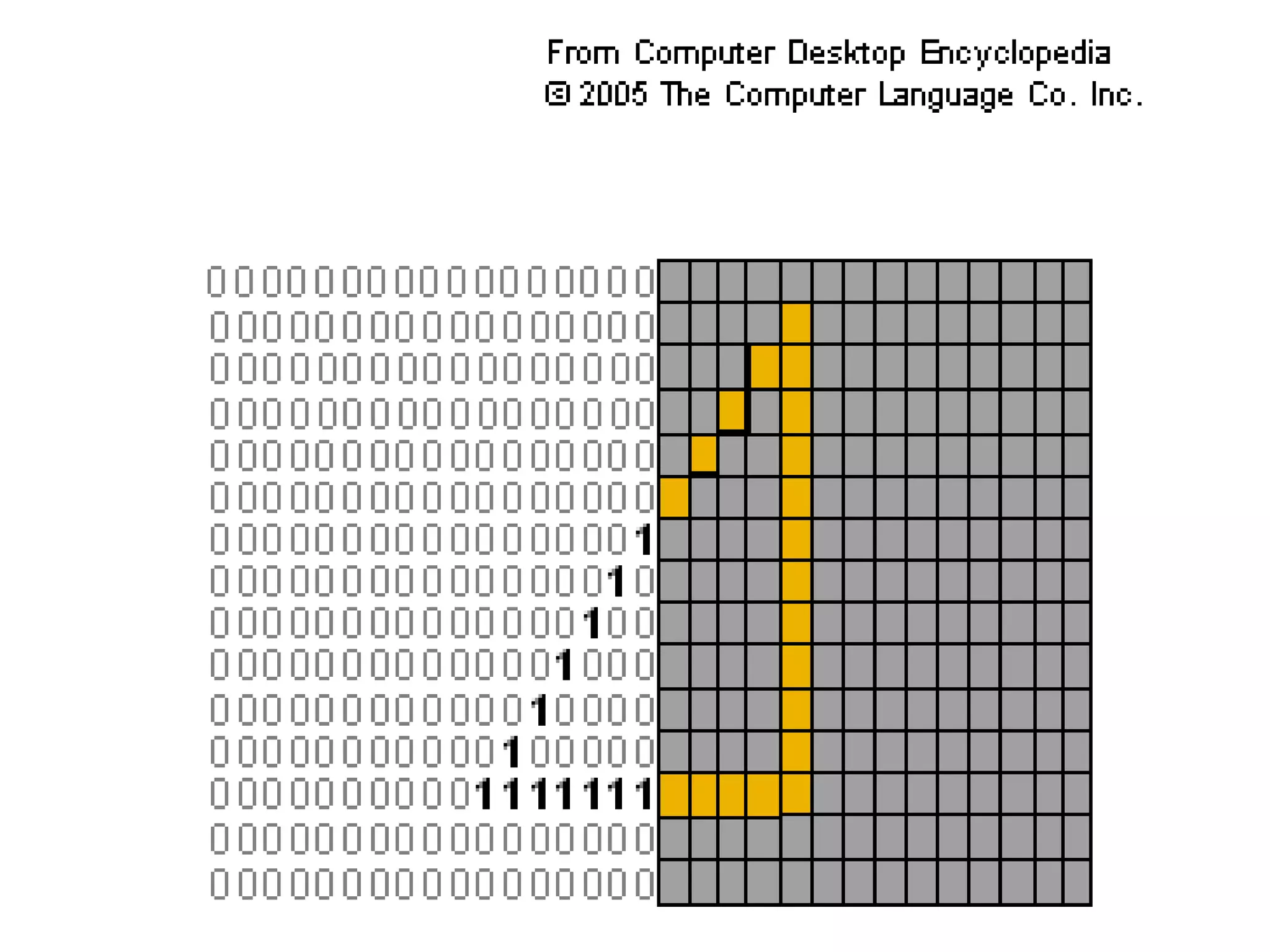

18. Bitmap
Le immagini bitmap
(dette anche
immagini raster): sono
immagini pixelizzate, cioè
un insieme di punti
(pixel) contenuti in una
tabella, ciascuno di
questi punti ha uno o più
valori che ne descrivono
il colore.

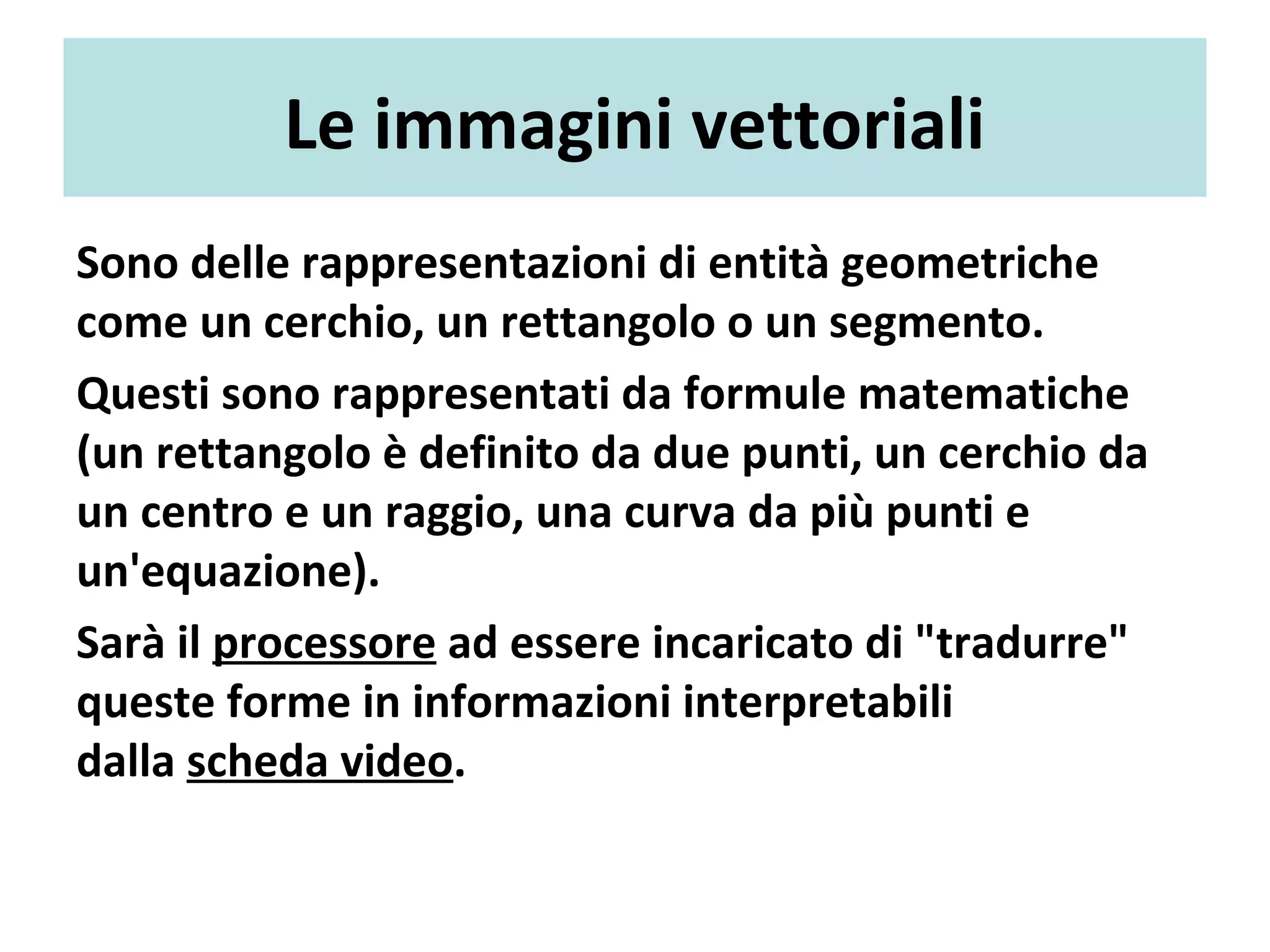

19. Le immagini vettoriali
Sono delle rappresentazioni di entità geometriche
come un cerchio, un rettangolo o un segmento.
Questi sono rappresentati da formule matematiche
(un rettangolo è definito da due punti, un cerchio da
un centro e un raggio, una curva da più punti e
un'equazione).
Sarà il processore ad essere incaricato di "tradurre"
queste forme in informazioni interpretabili
dalla scheda video.
