1. ‫تئوری‬ ‫و‬ ‫مبانی‬ ،‫اساس‬‫بار‬ ‫آزمایش‬‫محل‬ ‫در‬‫های‬ ‫سازه‬ ‫بر‬‫بت‬‫نی‬
‫دانشمند‬ ‫آرمیتا‬1*‫مقامی‬ ‫قائم‬ ‫حمیدرضا‬ ،2
1-‫دانشکده‬ ،‫هرمزگان‬ ‫دانشگاه‬ ،‫عمران‬ ‫کارشناسی‬ ‫دانشجوی‬‫مهندسی‬ ‫و‬ ‫فنی‬،Daneshmand.armita@yahoo.com
2-‫دانشکده‬ ،‫هرمزگان‬ ‫دانشگاه‬ ،‫عمران‬ ‫کارشناسی‬ ‫دانشجوی‬‫و‬ ‫فنی‬‫مهندسی‬،Hamidrezaghaemmaghami@yahoo.com
‫چکیده‬
‫نیست‬ ‫چنین‬ ‫این‬ ‫همیشه‬‫که‬‫مهندسی‬ ‫اصول‬ ‫اساس‬ ‫بر‬ ‫محاسبات‬ ‫طریق‬ ‫از‬ ‫موجود‬ ‫سازه‬ ‫ایمنی‬ ‫دادن‬ ‫نشان‬ ‫برای‬‫که‬‫پذیرفت‬ ‫کلی‬ ‫طور‬ ‫به‬‫شده‬ ‫ه‬
‫شود‬ ‫عمل‬،‫های‬ ‫سازه‬ ‫مواقع‬ ‫برخی‬‫دادن‬ ‫نشان‬ ‫برای‬ ‫تنهایی‬ ‫به‬ ‫محاسبات‬ ‫است‬ ‫ممکن‬ ‫آنها‬ ‫برای‬ ‫که‬ ‫هستند‬ ‫ی‬‫انطباق‬‫برای‬‫تصرف‬‫د‬‫گرفته‬ ‫نظر‬ ‫ر‬
،‫آنها‬ ‫از‬ ‫استفاده‬ ‫یا‬ ‫و‬ ‫شده‬.‫نباشد‬ ‫کافی‬‫شرایطی‬ ‫چنین‬ ‫در‬‫درب‬ ‫ارزشمندی‬ ‫اطالعات‬ ‫تواند‬ ‫می‬ ‫محل‬ ‫در‬ ‫بار‬ ‫آزمایش‬ ،‫موجو‬ ‫سازه‬ ‫عملکرد‬ ‫اره‬‫د‬
‫کند‬ ‫فراهم‬،‫نیست‬ ‫آشکار‬ ‫محاسباتی‬ ‫مرسوم‬ ‫روش‬ ‫با‬ ‫آسانی‬ ‫به‬ ‫که‬ ‫سودمند‬ ‫ای‬ ‫سازه‬ ‫رفتار‬ ‫از‬ ‫تواند‬ ‫می‬ ‫و‬.‫گیرد‬ ‫بهره‬‫هدف‬‫اصلی‬،‫بار‬ ‫آزمایش‬
.‫است‬ ‫سازه‬ ‫ایمنی‬ ‫دادن‬ ‫نشان‬‫این‬‫ها‬ ‫آزمایش‬،‫کنند‬ ‫نمی‬ ‫مشخص‬ ‫را‬ ‫بار‬ ‫حمل‬ ‫محدودیت‬ ‫و‬ ‫طراحی‬ ‫مقاومت‬ ‫بار‬.،‫کلی‬ ‫طور‬ ‫به‬‫های‬ ‫آزمایش‬
،‫شود‬ ‫می‬ ‫استفاده‬ ‫اضافی‬ ‫بارهای‬ ‫تحمل‬ ‫برای‬ ‫سازه‬ ‫توانایی‬ ‫تعیین‬ ‫برای‬ ‫بار‬‫سازه‬ ‫ایمنی‬ ‫ایجاد‬ ‫برای‬‫هایی‬ ‫سازه‬ ‫در‬‫س‬ ‫کمبودهای‬ ‫که‬‫س‬ ‫و‬ ‫اخت‬‫از‬
‫یا‬‫اند‬ ‫شده‬ ‫تخریب‬ ‫و‬ ‫دیده‬ ‫آسیب‬،،‫طرح‬ ‫تقویت‬ ‫در‬ ‫تأثیر‬ ‫برای‬ ‫طراحی‬ ‫روش‬ ‫اعتبار‬ ‫به‬‫در‬ ‫سازه‬ ‫رفتار‬ ‫مورد‬ ‫در‬ ‫آگاهی‬ ‫آوردن‬ ‫دست‬ ‫به‬ ‫برای‬
‫مفید‬ ‫اثرات‬ ‫محاسبه‬ ‫خصوص‬‫و‬‫پنهان‬‫ا‬‫عمال‬،‫تکمیل‬ ‫برای‬ ،‫بار‬ ‫های‬ ‫مسیر‬.‫است‬ ‫سازه‬ ‫رفتار‬ ‫فهم‬ ‫هدف‬ ‫با‬ ‫تحلیلی‬ ‫کار‬ ‫کردن‬ ‫هماهنگ‬ ‫یا‬ ‫اعتبار‬
‫اینجا‬ ‫در‬‫محل‬ ‫در‬ ‫بار‬ ‫آزمایش‬ ‫هدف‬ ‫و‬ ‫منطق‬ ‫درباره‬،‫های‬ ‫سازه‬ ‫ساختاری‬ ‫بررسی‬ ‫در‬‫بت‬‫نی‬‫کن‬ ‫می‬ ‫بحث‬‫یم‬‫اعمال‬ ‫تجهیزات‬ ‫برای‬ ‫هایی‬ ‫روش‬ ‫و‬
‫می‬ ‫ارائه‬ ‫بار‬‫دهیم‬.
‫واژه‬:‫کلیدی‬ ‫های‬‫ای‬ ‫سازه‬ ‫آزمایش‬‫بار‬ ‫آزمایش‬ ،‫محل‬ ‫در‬‫بت‬ ‫های‬ ‫سازه‬ ‫باربری‬ ،‫شده‬ ‫ساخته‬ ‫نی‬،‫ای‬ ‫سازه‬ ‫آزمایش‬ ‫های‬ ‫مزیت‬
1-‫در‬ ‫بار‬ ‫آزمایش‬‫سازه‬ ‫ارزیابی‬
،‫موجود‬ ‫شرایط‬ ‫ایجاد‬ ‫برای‬ ‫ای‬ ‫سازه‬ ‫ارزیابی‬ ‫هرگونه‬ ‫از‬ ‫هدف‬،‫ای‬ ‫سازه‬ ‫عملکرد‬ ‫بر‬ ‫مؤثر‬ ‫مسئله‬ ‫شناسایی‬‫اصالحی‬ ‫اقدامات‬ ‫اجرای‬ ‫و‬ ‫توسعه‬ ‫و‬
.‫است‬ ‫نیاز‬ ‫مورد‬‫اغلب‬‫موجود‬ ‫سازه‬ ‫ارزیابی‬،‫ها‬ ‫مؤلفه‬ ‫و‬ ‫سازه‬ ‫توانایی‬ ‫با‬ ‫رابطه‬ ‫در‬ ‫تحقیق‬ ‫برای‬ ‫ساختاری‬ ‫تحلیل‬ ‫و‬ ‫تجزیه‬ ‫انجام‬ ‫به‬ ‫نیاز‬‫ی‬
‫مقاومت‬‫برابر‬ ‫در‬ ‫آن‬‫بار‬‫برداری‬ ‫بهره‬‫که‬‫توسط‬‫نامه‬ ‫آئین‬.‫است‬ ‫شده‬ ‫تعیین‬ ‫ساز‬ ‫و‬ ‫ساخت‬ ‫بر‬ ‫حاکم‬
ً‫ا‬‫غالب‬‫گرفت‬ ‫قرار‬ ‫آن‬ ‫در‬ ‫سازه‬ ‫که‬ ‫ای‬ ‫منطقه‬ ‫شرایط‬ ‫ارزیابی‬ ‫به‬ ‫نیاز‬ ‫موجود‬ ‫های‬ ‫سازه‬ ‫ارزیابی‬.‫دارد‬ ‫است‬ ‫ه‬‫برای‬ ‫منطقه‬ ‫در‬ ‫شده‬ ‫جمع‬ ‫اطالعات‬
‫ای‬ ‫سازه‬ ‫آنالیز‬ ‫تکمیل‬،‫مسئله‬ ‫در‬ ‫سازه‬ ‫های‬ ‫مؤلفه‬ ‫یا‬ ‫سازه‬ ‫کفایت‬ ‫ایجاد‬.‫شود‬ ‫می‬ ‫استفاده‬ّ‫م‬‫ا‬‫ا‬‫موارد‬ ‫بعضی‬ ‫در‬‫آن‬ ‫نتیجه‬‫ساز‬ ‫الیز‬‫ممکن‬ ‫ای‬ ‫ه‬
‫نباشد‬ ‫قطعی‬ ‫است‬‫آورده‬ ‫دست‬ ‫به‬ ‫نتایج‬ ‫در‬ ‫اعتماد‬ ‫از‬ ‫باالیی‬ ‫سطح‬ ‫و‬‫ن‬.‫شود‬‫شرایطی‬ ‫چنین‬ ‫در‬‫آزم‬ ‫در‬‫آگاه‬ ‫که‬ ‫است‬ ‫ممکن‬ ‫محل‬ ‫در‬ ‫بار‬ ‫ایش‬‫ی‬
‫شود‬ ‫آورده‬ ‫دست‬ ‫به‬ ‫سازه‬ ‫رفتار‬ ‫با‬ ‫رابطه‬ ‫در‬ ‫بیشتری‬‫کفایت‬ ‫قطعیت‬ ‫به‬ ‫و‬‫برد‬ ‫پی‬ ‫سازه‬.
،‫باشد‬ ‫گران‬ ‫تواند‬ ‫می‬ ‫بار‬ ‫آزمایش‬ ‫های‬ ‫برنامه‬‫بنابر‬‫که‬ ‫شوند‬ ‫استفاده‬ ‫زمانی‬ ‫تنها‬ ‫باید‬ ‫ها‬ ‫آزمایش‬ ‫این‬‫با‬ ‫بخواهیم‬‫ر‬ ‫بیشتری‬ ‫دقت‬‫منابع‬ ‫وی‬
‫کنیم‬ ‫بحث‬ ‫آنالیزی‬‫و‬‫دارد‬ ‫وجود‬ ‫باالیی‬ ‫اطمینان‬‫که‬ ‫سازه‬ ‫رفتار‬ ‫درباره‬ ‫سؤاالت‬ ‫به‬ ‫دادن‬ ‫پاسخ‬ ‫با‬ ‫تواند‬ ‫می‬ ‫بار‬ ‫آزمایش‬ ‫این‬ ‫از‬ ‫حاصل‬ ‫نتایج‬ ‫که‬
،‫نیست‬ ‫مشهود‬ ‫ها‬ ‫آنالیز‬ ‫دیگر‬ ‫از‬.‫کند‬ ‫کمک‬
2-‫بار‬ ‫آزمایش‬ ‫برنامه‬
ً‫ا‬‫عموم‬:‫شود‬ ‫می‬ ‫داده‬ ‫توضیح‬ ‫زیر‬ ‫در‬ ‫که‬ ‫است‬ ‫وظایفی‬ ‫انجام‬ ‫شامل‬ ‫بار‬ ‫آزمایش‬ ‫برنامه‬ ‫یک‬

2. 2-1-‫بار‬ ‫آزمایش‬ ‫هدف‬ ‫تعریف‬
.‫کند‬ ‫تعریف‬ ‫را‬ ‫بار‬ ‫آزمایش‬ ‫اهداف‬ ‫وضوح‬ ‫به‬ ‫باید‬ ‫مهندس‬،‫اهداف‬‫اعضا‬ ‫همه‬ ‫برای‬ ‫باید‬ ‫بار‬ ‫آزمایش‬ ‫برنامه‬ ‫با‬ ‫ارتباط‬ ‫در‬ ‫خطرات‬ ‫و‬ ‫مزایا‬‫ی‬
‫مثال‬ ‫عنوان‬ ‫باشد(به‬ ‫واضح‬ ‫درگیر‬‫مالک‬.)‫اداری‬ ‫ساختمان‬ ‫و‬
ً‫ال‬‫معمو‬ ‫بار‬ ‫های‬ ‫آزمایش‬:‫دارد‬ ‫بر‬ ‫در‬ ‫را‬ ‫زیر‬ ‫اهداف‬
-‫به‬ ‫تواند‬ ‫می‬ ‫ای‬ ‫سازه‬ ‫المان‬ ‫یا‬ ‫سازه‬ ‫اینکه‬ ‫دادن‬ ‫نشان‬‫طراحی‬ ‫بارهای‬ ‫مقابل‬ ‫در‬ ‫ایمن‬ ‫صورت‬،‫مقاومت‬ ‫شکست‬ ‫مقابل‬ ‫در‬ ‫ایمنی‬ ‫ضریب‬ ‫با‬
‫کند‬.
-‫ترک‬ ‫عرض‬ ‫و‬ ‫ها‬ ‫شکل‬ ‫تغییر‬ ‫ایجاد‬ ‫باعث‬ ‫سرویس‬ ‫بارهای‬ ‫اینکه‬ ‫دادن‬ ‫نشان‬‫هایی‬‫تعیین‬ ‫کنونی‬ ‫ارزش‬ ‫،یا‬ ‫صنعت‬ ‫استاندارد‬ ‫حد‬ ‫از‬ ‫بیش‬ ‫که‬
‫شده‬ ‫داده‬ ‫سازه‬ ‫یک‬ ‫از‬ ‫برداری‬ ‫بهره‬ ‫برای‬ ‫شده‬.‫نمیشود‬
2-2-‫آزمایش‬ ‫های‬ ‫المان‬ ‫انتخاب‬
‫آزمایش‬ ‫عناصر‬ ‫و‬ ‫آزمایش‬ ‫مناطق‬ ‫از‬ ‫تعدادی‬ ‫که‬ ‫است‬ ‫نیاز‬ ‫غیره‬ ‫و‬ ‫اجرا‬ ‫زمان‬ ،‫اجرا‬ ‫هزینه‬ ،‫منطقه‬ ‫به‬ ‫دسترسی‬ ‫برای‬ ‫ها‬ ‫محدودیت‬ ‫به‬ ‫توجه‬ ‫با‬
‫طو‬ ‫به‬ ‫باشد‬ ‫مشابه‬ ‫ای‬ ‫سازه‬ ‫عناصر‬ ‫یا‬ ‫مناطق‬ ‫نماینده‬ ‫باید‬ ‫آزمایش‬ ‫برای‬ ‫منتخب‬ ‫ای‬ ‫سازه‬ ‫های‬ ‫المان‬ ‫یا‬ ‫سازه‬ ‫از‬ ‫بخشی‬ ‫بنابراین‬ .‫شوند‬ ‫محدود‬‫ر‬‫ی‬
‫دارد‬ ‫مهندس‬ ‫توسط‬ ‫موجود‬ ‫شرایط‬ ‫از‬ ‫جامع‬ ‫بررسی‬ ‫یک‬ ‫به‬ ‫نیاز‬ ،‫انتخاب‬ ‫فرآیند‬ .‫داد‬ ‫تعمیم‬ ‫دیگر‬ ‫مناطق‬ ‫به‬ ‫توان‬ ‫می‬ ‫را‬ ‫بار‬ ‫آزمایش‬ ‫نتیجه‬ ‫که‬
‫م‬ ‫که‬:‫شود‬ ‫زیر‬ ‫قبیل‬ ‫از‬ ‫پارامترهایی‬ ‫ارزیابی‬ ‫شامل‬ ‫است‬ ‫مکن‬
-‫هندسی‬ ‫نمایش‬(‫آرماتور‬ ‫و‬ ‫ها‬ ‫دهانه‬ ‫و‬ ‫عرضی‬ ‫مقاطع‬)‫گذاری‬
-‫سختی‬ ‫نمایش‬()...‫و‬ ‫شکست‬ ،‫تخریب‬ ،‫خوردگی‬ ‫ترک‬ ‫الگوی‬
-‫ن‬‫بار‬ ‫های‬ ‫نسبت‬ ‫مایش‬
2-3-‫بار‬ ‫آزمایش‬ ‫پروتکل‬ ‫توسعه‬
‫حین‬ ‫سازه‬ ‫کارایی‬ ‫تخمین‬ ‫برای‬ ‫اهدافی‬ ‫و‬ ‫گذاری‬ ‫بار‬ ‫مراحل‬ ،‫بار‬ ‫آزمایش‬‫بار‬ ‫آزمایش‬ .‫دارد‬ ‫بر‬ ‫در‬ ‫را‬ ‫بار‬ ‫آزمایش‬ ‫تکمیل‬ ‫و‬ ‫بار‬ ‫آزمایش‬
.‫پذیرش‬ ‫معیار‬ ‫و‬ ‫گذاری‬ ‫بار‬ ‫روند‬ :‫هستند‬ ‫یکدیگر‬ ‫به‬ ‫وابسته‬ ‫که‬ ‫است‬ ‫مؤلفه‬ ‫دو‬ ‫دارای‬
:‫شد‬ ‫خواهد‬ ‫گذاری‬ ‫بار‬ ‫سازه‬ ‫چگونه‬ ‫که‬ ‫دهد‬ ‫می‬ ‫توضیح‬ ‫گذاری‬ ‫بار‬ ‫روند‬‫مراحل‬ ‫تعداد‬‫بار‬‫گذاری‬‫بار‬ ‫مقدار‬ ‫به‬ ‫رسیدن‬ ‫برای‬ ‫نیاز‬ ‫مورد‬
‫زما‬ ‫مدت‬ ،‫نهایی‬ ‫آزمون‬‫هر‬ ‫ن‬‫مرحله‬‫بار‬‫گذاری‬‫نیاز‬ ‫مورد‬ ‫برداری‬ ‫بار‬ ‫و‬ ‫گذاری‬ ‫بار‬ ،،‫مرحله‬ ‫هر‬ ‫زمان‬‫گذاری‬ ‫بار‬...‫و‬
‫پارامترهای‬ .‫باشند‬ ‫کمی‬ ‫یا‬ ‫کیفی‬ ‫توانند‬ ‫می‬ ‫ها‬ ‫پارامتر‬ ‫این‬ .‫کند‬ ‫می‬ ‫توصیف‬ ‫را‬ ‫سازه‬ ‫مقبولیت‬ ‫و‬ ‫کارایی‬ ‫تخمین‬ ‫پارامترهای‬ ‫پذیرش‬ ‫معیار‬
‫ارزیابی‬ ‫مورد‬ ‫بصری‬ ‫صورت‬ ‫به‬ ‫که‬ ‫هستند‬ ‫آنهایی‬ ‫کیفی‬،‫جدید‬ ‫های‬ ‫ترک‬ ‫از‬ ‫اطالعاتی‬ ‫شامل‬ ،‫گیرند‬ ‫می‬ ‫قرار‬‫ش‬ ‫عریض‬ ‫و‬ ‫گسترش‬‫ترک‬ ‫دن‬
‫موجود‬ ‫های‬‫قابل‬ ‫فیزیکی‬ ‫نظر‬ ‫از‬ ‫که‬ ‫هستند‬ ‫آنهایی‬ ‫کمی‬ ‫های‬ ‫پارامتر‬ .‫اند‬ ‫شده‬ ‫ایجاد‬ ‫شده‬ ‫اعمال‬ ‫بارهای‬ ‫اثر‬ ‫بر‬ ‫که‬ ‫دیگری‬ ‫های‬ ‫آسیب‬ ‫یا‬
‫ه‬ ‫گیری‬ ‫اندازه‬‫تغییر‬ :‫شامل‬ ‫تواند‬ ‫می‬ ‫و‬ ‫ستند‬‫شکل‬،‫کرنش‬‫عر‬ ‫و‬ ‫شیب‬ ‫زوایای‬ ،.‫باشد‬ ‫ها‬ ‫ترک‬ ‫ض‬
‫های‬ ‫سازمان‬ACI313‫و‬734‫آزمایش‬ ‫و‬ ‫یکنواخت‬ ‫بار‬ ‫آزمایش‬ :‫کند‬ ‫می‬ ‫توصیه‬ ‫را‬ ‫پروتکل‬ ‫دو‬ ‫بتنی‬ ‫های‬ ‫سازه‬ ‫گذاری‬ ‫بار‬ ‫آزمایش‬ ‫برای‬
.‫ای‬ ‫چرخه‬ ‫بار‬
2-7-‫بار‬ ‫اعمال‬ ‫روش‬ ‫انتخاب‬

3. ‫شرایط‬ ‫اثر‬ ‫باید‬ ‫شده‬ ‫اعمال‬ ‫بار‬‫کن‬ ‫تکرار‬ ‫را‬ ‫طراحی‬ ‫بار‬ً‫ال‬‫د(معمو‬.)‫یکنواخت‬ ‫بارهای‬‫بار‬،‫ماسه‬ ‫های‬ ‫کیسه‬ ‫شامل‬ ‫مرده‬ ‫های‬‫کانت‬ ‫در‬ ‫آب‬،‫ینر‬‫یا‬
.‫گیرند‬ ‫قرار‬ ‫استفاده‬ ‫مورد‬ ‫ای‬ ‫سازه‬ ‫عناصر‬ ‫گذاری‬ ‫بار‬ ‫برای‬ ‫توانند‬ ‫می‬ ‫هیدرولیکی‬ ‫های‬ ‫جک‬ ‫شامل‬ ‫مکانیکی‬ ‫دستگاههای‬‫انتخاب‬‫روش‬
،‫بار‬ ‫آزمایش‬ ‫هدف‬ ‫به‬ ‫بار‬ ‫اعمال‬،‫محل‬ ‫شرایط‬‫محد‬،‫زمانی‬ ‫های‬ ‫ودیت‬.‫دارد‬ ‫بستگی‬ ‫غیره‬ ‫و‬ ‫تجهیزات‬ ‫بودن‬ ‫دسترس‬ ‫در‬،‫کلی‬ ‫طور‬ ‫به‬‫ا‬‫ستفاده‬
‫دو‬ ‫هر‬ ‫از‬‫بار‬، ‫هیدرولیکی‬ ‫های‬ ‫جک‬ ‫و‬ ‫مرده‬‫و‬ ‫مناسب‬ ‫طراحی‬ ‫بار‬ ‫تعیین‬ ‫برای‬ ‫دقیق‬ ‫ای‬ ‫سازه‬ ‫تحلیل‬ ‫و‬ ‫تجزیه‬ ‫منظور‬ ‫به‬ ‫اجرایی‬ ‫مهندس‬ ‫به‬ ‫نیاز‬
‫باشد‬ ‫می‬ ‫بارها‬ ‫این‬ ‫اعمال‬ ‫برای‬ ‫بار‬ ‫آزمایش‬ ‫اندازی‬ ‫راه‬.،‫شود‬ ‫می‬ ‫استفاده‬ ‫محل‬ ‫در‬ ‫بار‬ ‫آزمایش‬ ‫برای‬ ‫که‬ ‫بار‬ ‫اعمال‬ ‫متنوع‬ ‫های‬ ‫روش‬‫ادام‬ ‫در‬‫ه‬
.‫شد‬ ‫خواهد‬ ‫داده‬ ‫توضیح‬
2-5-‫ای‬ ‫سازه‬ ‫آنالیز‬
.‫دارد‬ ‫نیاز‬ ‫آزمایش‬ ‫از‬ ‫بعد‬ ‫و‬ ‫قبل‬ ‫ای‬ ‫سازه‬ ‫آنالیز‬ ‫به‬ ، ‫بار‬ ‫آزمایش‬ ‫هر‬‫و‬ ‫آزمایش‬ ‫بارهای‬ ‫تخمین‬ ‫برای‬ ‫معمول‬ ‫طور‬ ‫به‬ ‫آزمایش‬ ‫از‬ ‫قبل‬ ‫آنالیز‬
‫تعیین‬‫طرح‬ ‫بار‬.‫شود‬ ‫می‬ ‫انجام‬‫ای‬‫ن‬‫گذاری‬ ‫بار‬ ‫حین‬ ‫در‬ ‫سازه‬ ‫رفتار‬ ‫چگونگی‬ ‫از‬ ‫اطالعاتی‬ ‫همچنین‬ ‫مقدماتی‬ ‫های‬ ‫آنالیز‬‫ی‬ ‫عنوان‬ ‫به‬ ‫و‬‫ک‬
‫دستخوش‬ ‫سازه‬ ‫چنانچه‬ ‫اینکه‬ ‫ارزیابی‬ ‫برای‬ ‫بررسی‬‫هایی‬ ‫شکل‬ ‫تغییر‬،‫شود‬ ‫آزمایش‬ ‫مدت‬ ‫طول‬ ‫در‬ ‫حد‬ ‫از‬ ‫بیش‬.‫دهد‬ ‫می‬ ‫ارائه‬ً‫ال‬‫مث‬‫م‬‫مکن‬
‫است‬‫آزمایش‬ ‫های‬ ‫شکل‬ ‫تغییر‬‫ها‬ ‫شکل‬ ‫تغییر‬ ‫از‬ ‫بزرگتر‬ ‫بسیار‬‫تحلیلی‬ ‫ی‬‫که‬ ‫باشد‬‫نشان‬‫می‬‫دهد‬‫خ‬ ‫آسیب‬ ‫آزمایش‬ ‫بار‬ ‫تحت‬ ‫سازه‬،‫دید‬ ‫واهد‬
‫که‬.‫باشد‬ ‫داشته‬ ‫را‬ ‫آزمایش‬ ‫توقف‬ ‫حکم‬
‫گذاری‬ ‫بار‬ ‫پس‬ ‫آزمایش‬ ‫آنالیز‬‫از‬ ‫بهتری‬ ‫درک‬ ‫با‬‫شود‬ ‫می‬ ‫انجام‬ ‫سازه‬ ‫واقعی‬ ‫رفتار‬‫بار‬ ‫تعیین‬ ‫یا‬ ‫سازه‬ ‫ایمنی‬ ‫ایجاد‬ ‫اجازه‬ ‫و‬‫بر‬ ‫بهره‬‫در‬ ‫را‬ ‫داری‬
.‫کند‬ ‫می‬ ‫ارائه‬ ‫حاضر‬ ‫حال‬ ‫محیطی‬ ‫شرایط‬
2-6-‫ایمن‬ ‫پالن‬ ‫یک‬ ‫سازی‬ ‫آماده‬
‫انجا‬ ‫هنگام‬ ‫در‬ ‫توجه‬ ‫مورد‬ ‫مسئله‬‫بار‬ ‫آزمایش‬ ‫یک‬ ‫م‬،‫کارکنان‬ ‫ایمنی‬‫ی‬‫محل‬ ‫ایمنی‬ ‫همچنین‬ ‫و‬ ‫هستند‬ ‫درگیر‬ ‫آزمایش‬ ‫این‬ ‫در‬ ‫که‬ ‫است‬
‫قرارگیری‬‫سازه‬‫ایی‬.‫هستند‬ ‫آزمایش‬ ‫محل‬ ‫به‬ ‫نزدیک‬ ‫که‬‫سر‬ ‫بارهای‬ ‫از‬ ‫معمول‬ ‫طور‬ ‫به‬ ‫آزمایش‬ ‫بارهای‬‫هستند؛‬ ‫بیشتر‬ ‫سازه‬ ‫بر‬ ‫وارد‬ ‫ویس‬
،‫بنابراین‬.‫دارد‬ ‫وجود‬ ‫آزمایش‬ ‫طول‬ ‫در‬ ‫سازه‬ ‫یا‬ ‫المان‬ ‫شکست‬ ‫احتمال‬‫آزمایش‬ ‫المان‬ ‫ریختگی‬ ‫فرو‬ ‫نتیجه‬ ‫در‬ ‫تواند‬ ‫می‬ ‫ای‬ ‫سازه‬ ‫های‬ ‫شکست‬
‫میتواند‬ ‫که‬ ‫باشد‬ ‫شده‬‫کند‬ ‫سقوط‬ ‫ناگهانی‬ ‫طور‬ ‫به‬ ‫خود‬ ‫اطراف‬ ‫های‬ ‫المان‬ ‫با‬ ‫همراه‬.
،‫همچنین‬‫را‬ ‫بزرگی‬ ‫های‬ ‫تنش‬ ‫آزمایش‬ ‫بارهای‬ ‫که‬ ‫زمانی‬ ‫تا‬،‫کنند‬ ‫می‬ ‫ایجاد‬ ‫سازه‬ ‫در‬‫از‬ ‫شده‬ ‫خرد‬ ‫بتن‬ ‫از‬ ‫قسمتی‬ ‫مانند‬ ‫سقوط‬ ‫خطر‬ ‫احتمال‬
‫سازه‬‫پر‬ ‫خطر‬ ‫یا‬‫شدن‬ ‫تاب‬.‫دارد‬ ‫وجود‬ ‫آزمایش‬ ‫دستگاه‬ ‫در‬ ‫فشار‬ ‫تحت‬ ‫قطعه‬ ‫مانند‬:‫از‬ ‫عبارتند‬ ‫معمول‬ ‫طور‬ ‫به‬ ‫ایمنی‬ ‫اقدامات‬‫ر‬ ‫و‬ ‫نصب‬‫اه‬
.‫شکست‬ ‫حال‬ ‫در‬ ‫سازه‬ ‫ریختن‬ ‫فرو‬ ‫از‬ ‫جلوگیری‬ ‫برای‬ ‫زنی‬ ‫شمع‬ ‫های‬ ‫برج‬ ‫اندازی‬‫وجود‬ ‫آزمایش‬ ‫مورد‬ ‫سازه‬ ‫و‬ ‫زنی‬ ‫شمع‬ ‫بین‬ ‫های‬ ‫دهانه‬ ‫باید‬
.‫دهد‬ ‫شکل‬ ‫تغییر‬ ‫آزادانه‬ ‫بتواند‬ ‫سازه‬ ‫تا‬ ‫باشد‬ ‫داشته‬‫دست‬ ‫به‬ ‫ای‬ ‫سازه‬ ‫آنالیز‬ ‫از‬ ‫که‬ ‫انتظار‬ ‫مورد‬ ‫های‬ ‫شکل‬ ‫تغییر‬ ‫اساس‬ ‫بر‬ ‫باید‬ ‫دهانه‬ ‫این‬ ‫ابعاد‬
،‫است‬ ‫آمده‬.‫شوند‬ ‫انتخاب‬‫شک‬ ‫حالت‬ ‫در‬ ‫که‬ ‫باشد‬ ‫بزرگ‬ ‫آنقدر‬ ‫نباید‬ ‫دهانه‬ ‫بنابراین‬‫آن‬ ‫نه‬ ‫و‬ ‫کند‬ ‫ایجاد‬ ‫اندازه‬ ‫از‬ ‫بیش‬ ‫های‬ ‫شکل‬ ‫تغییر‬ ‫ست‬‫قدر‬
‫آزمایش‬ ‫طول‬ ‫در‬ ‫سازه‬ ‫شکل‬ ‫تغییر‬ ‫هنگام‬ ‫در‬ ‫که‬ ‫کوچک‬‫از‬‫آن‬ ‫شکل‬ ‫تغییر‬.‫کند‬ ‫جلوگیری‬
3-‫تجهیزات‬ ‫و‬ ‫بار‬ ‫اعمال‬ ‫های‬ ‫روش‬
3-1-‫مرده‬ ‫های‬ ‫بار‬ ‫و‬ ‫آب‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫گذاری‬ ‫بار‬
‫گذاری‬ ‫بار‬ ‫برای‬ ‫توانند‬ ‫می‬ ‫مرده‬ ‫بارهای‬.‫گیرند‬ ‫قرار‬ ‫استفاده‬ ‫مورد‬ ‫ای‬ ‫سازه‬ ‫های‬ ‫المان‬‫از‬ ‫،استفاده‬ ‫آب‬ ‫کم‬ ‫نسبی‬ ‫مخصوص‬ ‫وزن‬ ‫علت‬ ‫به‬
‫کانتینر‬(‫ها‬‫شکل‬ ‫ای‬ ‫استوانه‬ ‫ظروف‬‫یا‬ )‫سیلندرها‬ ‫و‬‫مخازن‬‫ی‬‫ک‬‫ه‬،‫اند‬ ‫شده‬ ‫پر‬ ‫آب‬ ‫با‬ً‫ال‬‫معمو‬‫از‬ ‫آزمایش‬ ‫بارهای‬ ‫که‬ ‫وقتی‬222‫فوت‬ ‫بر‬ ‫پوند‬
‫مربع‬،‫نکنند‬ ‫تجاوز‬.‫است‬ ‫پذیر‬ ‫امکان‬‫شکل‬1،‫گذاری‬ ‫بار‬.‫دهد‬ ‫می‬ ‫نشان‬ ‫را‬ ‫آب‬ ‫از‬ ‫شده‬ ‫پر‬ ‫بشکه‬ ‫از‬ ‫استفاده‬ ‫با‬‫نشت‬ ‫از‬ ‫جلوگیری‬ ‫منظور‬ ‫به‬

4. ‫ها‬ ‫بشکه‬‫باید‬‫شد‬ ‫آنها‬ ‫دیدن‬ ‫آسیب‬ ‫از‬ ‫مانع‬،‫آزمایش‬ ‫محل‬ ‫در‬ ‫سیل‬ ‫ایجاد‬ ‫از‬ ‫که‬ ‫باشند‬ ‫ثابت‬ ‫گذاری‬ ‫بار‬ ‫هنگام‬ ‫در‬ ‫همچنین‬ ‫و‬‫جلوگی‬.‫کنند‬ ‫ری‬
‫معمول‬ ‫فشار‬‫آب‬ ‫از‬ ‫استفاده‬ ‫برای‬‫اساس‬ ‫بر‬‫محل‬ ‫مجاورت‬ ‫در‬ ‫زهکشی‬،‫شد‬ ‫انجام‬ ‫آزمایش‬ ‫وقتی‬ ‫که‬ ‫است‬ ‫آزمایش‬.‫کند‬ ‫دفع‬ ‫را‬ ‫ها‬ ‫آب‬
‫شکل‬1-‫آب‬ ‫از‬ ‫پر‬ ‫شکل‬ ‫ای‬ ‫استوانه‬ ‫ظروف‬ ‫با‬ ‫تنیده‬ ‫پیش‬ ‫بتن‬ ‫های‬ ‫قطعه‬ ‫بار‬ ‫آزمایش‬
.‫باشد‬ ‫دشوار‬ ‫تواند‬ ‫می‬ ‫آب‬ ‫دفع‬‫پروسه‬ ‫اما‬ ‫گیرند‬ ‫قرار‬ ‫استفاده‬ ‫مورد‬ ‫دور‬ ‫های‬ ‫فاضالب‬ ‫به‬ ‫آب‬ ‫انتقال‬ ‫برای‬ ‫توانند‬ ‫می‬ ‫آب‬ ‫های‬ ‫لوله‬ ‫و‬ ‫ها‬ ‫پمپ‬
‫طور‬ ‫به‬ ‫تواند‬ ‫می‬ ‫تخلیه‬.‫کند‬ ‫پیدا‬ ‫کاهش‬ ‫سرعت‬ ‫نظر‬ ‫از‬ ‫توجهی‬ ‫قابل‬
،‫ماسه‬ ‫مثل‬ ‫بیشتر‬ ‫مخصوص‬ ‫وزن‬ ‫با‬ ‫مواد‬،‫آجر‬،‫هستند‬ ‫بزرگتر‬ ‫آزمایش‬ ‫بارهای‬ ‫که‬ ‫هنگامی‬ ‫توانند‬ ‫می‬ ‫غیره‬ ‫و‬ ‫فوالدی‬ ‫های‬ ‫ورق‬‫مور‬‫استفاده‬ ‫د‬
.‫گیرند‬ ‫قرار‬ً‫ال‬‫معمو‬ ‫مواد‬ ‫این‬‫پالت‬ ‫در‬‫های‬‫را‬ ‫خود‬ ‫های‬ ‫برنامه‬ ‫و‬ ‫نقل‬ ‫و‬ ‫حمل‬ ‫که‬ ‫شوند‬ ‫می‬ ‫داده‬ ‫قرار‬ ‫چوبی‬‫تسهیل‬ ‫شده‬ ‫کنترل‬ ‫ای‬ ‫شیوه‬ ‫به‬
.‫کنند‬‫و‬ ‫آزمایش‬ ‫محل‬ ‫به‬ ‫بستگی‬ ‫مرده‬ ‫وزن‬ ‫انتخاب‬ ‫در‬ ‫محدودیت‬‫از‬ ‫ناشی‬ ‫بارهای‬ ‫برابر‬ ‫در‬ ‫کافی‬ ‫اندازه‬ ‫به‬ ‫که‬ ‫دارد‬ ‫مجاور‬ ‫های‬ ‫مکان‬
،‫کنند‬ ‫مقاومت‬ ‫تجهیزات‬ً‫ال‬‫معمو‬‫جرثقیل‬‫می‬ ‫قرار‬ ‫استفاده‬ ‫مورد‬ ‫آزمایش‬ ‫محل‬ ‫به‬ ‫گذاری‬ ‫بار‬ ‫تجهیزات‬ ‫انتقال‬ ‫برای‬ ، ‫دار‬ ‫چنگک‬‫گ‬.‫یرد‬
‫جلو‬ ‫محور‬ ‫از‬ ‫ناشی‬ ‫متمرکز‬ ‫بارهای‬.‫باشد‬ ‫داشته‬ ‫سازه‬ ‫روی‬ ‫بر‬ ‫باری‬ ‫زیان‬ ‫اثرات‬ ‫تواند‬ ‫می‬ ‫و‬ ‫است‬ ‫مهم‬ ‫شده‬ ‫گذاری‬ ‫بار‬ ‫جراثقال‬
3-2-‫هیدرولیکی‬ ‫های‬ ‫جک‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫گذاری‬ ‫بار‬
،‫هیدرولیکی‬ ‫های‬ ‫جک‬ ‫از‬ ‫استفاده‬ ‫هنگام‬‫یک‬ ‫باید‬‫العمل‬ ‫عکس‬‫فوالدی‬ ‫های‬ ‫المان‬ ‫یا‬ ‫موجود‬ ‫سازه‬ ‫توسط‬ ‫مناسب‬‫ویژه‬‫ساخته‬‫شده‬‫ب‬‫رای‬
.‫شود‬ ‫تأمین‬ ‫گذاری‬ ‫بار‬ ‫آزمایش‬‫داشته‬ ‫کافی‬ ‫سختی‬ ‫و‬ ‫مقاومت‬ ‫موجود)باید‬ ‫یا‬ ‫ها(جدید‬ ‫المان‬‫تا‬ ‫باشند‬‫ن‬ ‫آن‬ ‫نتایج‬ ‫و‬ ‫آزمایش‬ ‫برای‬ ‫خللی‬‫داشته‬
.‫باشد‬‫انتخا‬،‫هیدرولیکی‬ ‫های‬ ‫جک‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫بار‬ ‫اعمال‬ ‫روش‬ ‫ب‬،‫آزمایش‬ ‫بار‬ ‫اندازه‬ ‫به‬‫دارد‬ ‫بستگی‬ ‫زمین‬ ‫های‬ ‫محدودیت‬ ‫و‬ ‫سازه‬ ‫هندسه‬.
:‫شود‬ ‫می‬ ‫داده‬ ‫توضیح‬ ‫زیر‬ ‫در‬ ‫خالصه‬ ‫طور‬ ‫به‬ ‫معمول‬ ‫های‬ ‫روش‬

5. -:‫پایین‬ ‫فشار‬ ‫آزمایش‬ ‫روش‬‫با‬ ‫هیدرولیکی‬ ‫جک‬ ‫بیشتری‬ ‫تعداد‬ ‫یا‬ ‫یک‬‫مناسب‬ ‫های‬ ‫گاه‬ ‫تکیه‬‫بر‬‫مقاب‬ ‫در‬ ‫العمل‬ ‫عکس‬ ‫دادن‬ ‫نشان‬ ‫ای‬‫سازه‬ ‫ل‬
‫فوقانی‬‫و‬‫ا‬ ‫آزمایش‬ ‫المان‬ ‫روی‬ ‫بر‬ ‫پایین‬ ‫به‬ ‫رو‬ ‫متمرکز‬ ‫نیروی‬ ‫ایجاد‬.)‫پایین‬ ‫شود(فشار‬ ‫می‬ ‫ستفاده‬‫شکل‬2‫نشان‬ ‫را‬ ‫روش‬ ‫این‬ ‫از‬ ‫کلی‬ ‫طرح‬ ‫یک‬
.‫دهد‬ ‫می‬

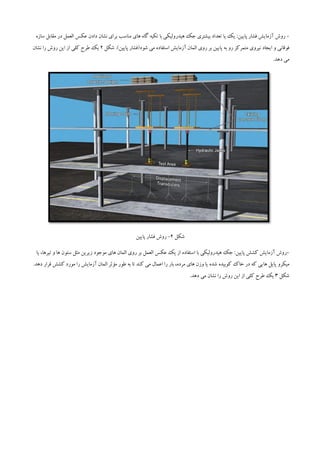

‫شکل‬2-‫پایین‬ ‫فشار‬ ‫روش‬
-:‫پایین‬ ‫کشش‬ ‫آزمایش‬ ‫روش‬‫یک‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫هیدرولیکی‬ ‫جک‬‫عکس‬‫العمل‬‫زیر‬ ‫موجود‬ ‫های‬ ‫المان‬ ‫روی‬ ‫بر‬‫ین‬،‫تیرها‬ ‫و‬ ‫ها‬ ‫ستون‬ ‫مثل‬‫یا‬
‫میکرو‬،‫مرده‬ ‫های‬ ‫وزن‬ ‫یا‬ ‫شده‬ ‫کوبیده‬ ‫خاک‬ ‫در‬ ‫که‬ ‫هایی‬ ‫پایل‬‫کن‬ ‫می‬ ‫اعمال‬ ‫را‬ ‫بار‬.‫دهد‬ ‫قرار‬ ‫کشش‬ ‫مورد‬ ‫را‬ ‫آزمایش‬ ‫المان‬ ‫مؤثر‬ ‫طور‬ ‫به‬ ‫تا‬ ‫د‬
‫شکل‬3.‫دهد‬ ‫می‬ ‫نشان‬ ‫را‬ ‫روش‬ ‫این‬ ‫از‬ ‫کلی‬ ‫طرح‬ ‫یک‬

6. ‫شکل‬3-‫پایین‬ ‫کشش‬ ‫روش‬

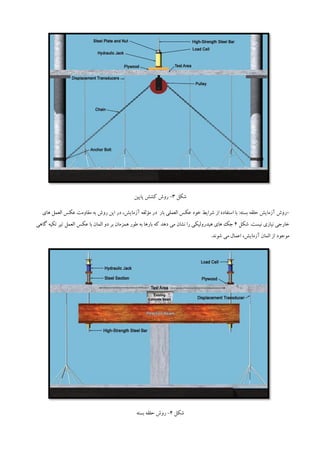

-‫روش‬:‫بسته‬ ‫حلقه‬ ‫آزمایش‬‫شرایط‬ ‫از‬ ‫استفاده‬ ‫با‬‫خود‬‫العملی‬ ‫عکس‬‫بار‬‫در‬،‫آزمایش‬ ‫مؤلفه‬‫در‬‫مقاومت‬ ‫به‬ ‫روش‬ ‫این‬‫های‬ ‫العمل‬ ‫عکس‬
‫نیاز‬ ‫خارجی‬‫نیست‬ ‫ی‬.‫شکل‬7‫گاهی‬ ‫تکیه‬ ‫تیر‬ ‫العمل‬ ‫عکس‬ ‫با‬ ‫المان‬ ‫دو‬ ‫بر‬ ‫همزمان‬ ‫طور‬ ‫به‬ ‫بارها‬ ‫که‬ ‫دهد‬ ‫می‬ ‫نشان‬ ‫را‬ ‫هیدرولیکی‬ ‫های‬ ‫جک‬
‫المان‬ ‫از‬ ‫موجود‬،‫آزمایش‬.‫شوند‬ ‫می‬ ‫اعمال‬
‫شکل‬7-‫بسته‬ ‫حلقه‬ ‫روش‬

7. 7-‫ان‬ ‫تجهیزات‬‫اطالعات‬ ‫ثبت‬ ‫و‬ ‫گیری‬ ‫دازه‬
‫انتخاب‬ ‫دقت‬ ‫به‬ ‫باید‬ ،‫گذاری‬ ‫بار‬ ‫مدت‬ ‫طول‬ ‫در‬ ‫سازه‬ ‫پاسخ‬ ‫بر‬ ‫نظارت‬ ‫برای‬ ‫دقیق‬ ‫ابزار‬ ،‫اعتماد‬ ‫قابل‬ ‫و‬ ‫خوب‬ ‫نتایج‬ ‫آوردن‬ ‫دست‬ ‫به‬ ‫منظور‬ ‫به‬
‫تمام‬ ،‫الکترونیکی‬ ‫وسایل‬ ‫از‬ ‫استفاده‬ ‫هنگام‬ .‫شوند‬‫سازه‬ ‫پاسخ‬ ‫بر‬ ‫نظارت‬ ‫برای‬ ‫خودکار‬ ‫داده‬ ‫آوری‬ ‫جمع‬ ‫سیستم‬ ‫یک‬ ‫با‬ ‫معمول‬ ‫طور‬ ‫به‬ ‫ها‬ ‫داده‬
‫یا‬ ‫آب‬ ،‫مرده‬ ‫بار‬ ‫از‬ ‫استفاده‬ ‫هنگام‬ ،‫هرچند‬ .‫شوند‬ ‫می‬ ‫آوری‬ ‫جمع‬ ، ‫گذاری‬ ‫بار‬ ‫آزمایش‬ ‫حین‬‫بار‬ ‫نمایش‬ ‫های‬ ‫گیج‬‫ها‬ ‫داده‬ ،‫را‬‫تو‬ ‫می‬‫ان‬‫به‬
‫تکمیل‬ ‫مرحله‬ ‫هر‬ ‫در‬ ‫دستی‬ ‫صورت‬‫و‬‫ثبت‬‫کر‬.‫د‬
‫سل(بار‬ ‫لود‬‫گنجایش‬ ‫و‬ ‫اندازه‬ ،‫شکل‬ ‫در‬ ‫ها‬ ‫سل‬ ‫لود‬ .‫شود‬ ‫می‬ ‫استفاده‬ ‫هیدرولیکی‬ ‫جک‬ ‫توسط‬ ‫شده‬ ‫اعمال‬ ‫بار‬ ‫کردن‬ ‫چک‬ ‫برای‬ ً‫ال‬‫سنج)معمو‬
‫توانند‬ ‫می‬ ‫که‬ ،‫شوند‬ ‫استفاده‬ ‫هیدرولیکی‬ ‫سیستم‬ ‫در‬ ‫مایعات‬ ‫فشار‬ ‫گیری‬ ‫اندازه‬ ‫برای‬ ‫توانند‬ ‫می‬ ‫نیز‬ ‫فشار‬ ‫های‬ ‫مبدل‬ .‫دارند‬ ‫وجود‬ ‫متفاوت‬ ‫های‬
‫بارها‬ ‫به‬ ‫و‬ ‫شده‬ ‫کالیبره‬.‫شوند‬ ‫داده‬ ‫ارتباط‬ ‫شده‬ ‫اعمال‬ ‫ی‬
.‫شوند‬ ‫می‬ ‫محاسبه‬ ‫گذاری‬ ‫بار‬ ‫از‬ ‫قبل‬ ‫های‬ ‫مقیاس‬ ‫از‬ ‫استفاده‬ ‫با‬ ً‫ال‬‫معمو‬ ‫مرده‬ ‫بارهای‬
.‫شوند‬ ‫استفاده‬ ‫کانتینرها‬ ‫در‬ ‫موجود‬ ‫آب‬ ‫میزان‬ ‫گیری‬ ‫اندازه‬ ‫برای‬ ‫توانند‬ ‫می‬ ‫ها‬ ‫سنج‬ ‫آب‬ ،‫آب‬ ‫از‬ ‫استفاده‬ ‫هنگام‬
‫مخ‬ ‫های‬ ‫قسمت‬ ‫در‬ ‫ها‬ ‫کرنش‬ ‫و‬ ‫حرکات‬ ،‫بار‬ ‫آزمایش‬ ‫طول‬ ‫در‬‫طور‬ ‫به‬ ‫ها‬ ‫شکل‬ ‫تغییر‬ ‫بنابراین‬ .‫شوند‬ ‫می‬ ‫گیری‬ ‫اندازه‬ ‫آزمایش‬ ‫المان‬ ‫تلف‬
(‫خطی‬ ‫متغیر‬ ‫دیفرانسیل‬ ‫ماتور‬ ‫ترانسفور‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫معمول‬LVDT‫یا‬ ‫و‬ )‫نشانگرهای‬‫ابزار‬‫های‬‫شو‬ ‫می‬ ‫گیری‬ ‫اندازه‬ ،‫گیری‬ ‫اندازه‬‫ن‬‫مقاومت‬ .‫د‬
‫شود‬ ‫می‬ ‫استفاده‬ ‫کرنش‬ ‫گیری‬ ‫اندازه‬ ‫برای‬ ‫معمول‬ ‫طور‬ ‫به‬ ‫فشارسنج‬ ‫الکتریکی‬‫طر‬ ‫این‬ ‫به‬ ‫و‬ ‫خورند‬ ‫می‬ ‫پیوند‬ ‫ماده‬ ‫سطح‬ ‫به‬ ‫ها‬ ‫سنج‬ ‫فشار‬ .‫یق‬
.‫شد‬ ‫خواهد‬ ‫گیری‬ ‫اندازه‬ ‫فشار‬
.‫شوند‬ ‫مرتبط‬ ‫ها‬ ‫شکل‬ ‫تغییر‬ ‫به‬ ً‫ا‬‫بعد‬ ‫توانند‬ ‫می‬ ‫که‬ ‫شود‬ ‫می‬ ‫استفاده‬ ‫آزمایش‬ ‫المان‬ ‫شیب‬ ‫یا‬ ‫و‬ ‫دوران‬ ‫گیری‬ ‫اندازه‬ ‫برای‬ ‫معموأل‬ ‫ها‬ ‫سنج‬ ‫شیب‬
LVDT‫انداز‬ ‫برای‬ ‫ها‬ ‫ترک‬ ‫سراسر‬ ‫در‬ ‫شده‬ ‫داده‬ ‫قرار‬ ‫های‬‫(شکل‬ ‫شود‬ ‫می‬ ‫استفاده‬ ‫ها‬ ‫ترک‬ ‫رشد‬ ‫مداوم‬ ‫گیری‬ ‫ه‬5‫نوری‬ ‫های‬ ‫).مقایسه‬
.‫روند‬ ‫می‬ ‫کار‬ ‫به‬ ‫گذاری‬ ‫بار‬ ‫مرحله‬ ‫هر‬ ‫از‬ ‫بعد‬ ‫ها‬ ‫ترک‬ ‫ثبت‬ ‫برای‬ ‫معموأل‬ ‫که‬ ‫هستند‬ ‫مفیدی‬ ‫های‬ ‫وسیله‬ ‫همچنین‬
% ‫حداقل‬ ،‫باید‬ ‫گیری‬ ‫اندازه‬ ‫دستگاه‬ ‫دقت‬ ،‫کلی‬ ‫طور‬ ‫به‬5‫گیری‬ ‫اندازه‬ ‫مقدار‬ ‫حداکثر‬ ‫از‬‫باشد‬،‫انج‬ ‫مهندس‬ ‫لذا‬‫باید‬ ‫همیشه‬ ‫بار‬ ‫آزمایش‬ ‫ام‬
.‫دهد‬ ‫انجام‬ ‫گیری‬ ‫اندازه‬ ‫مناسب‬ ‫ابزار‬ ‫تعیین‬ ‫منظور‬ ‫به‬ ‫را‬ ‫مقادیر‬ ‫از‬ ‫اولیه‬ ‫محاسبات‬

8. ‫شکل‬5-‫ورق‬ ‫در‬ ‫سنجی‬ ‫کرنش‬ ‫برای‬ ‫کرنش‬ ‫نشانگر‬CFRP‫و‬LVDT‫ترک‬ ‫رشد‬ ‫میزان‬ ‫گیری‬ ‫اندازه‬ ‫برای‬
3-‫نتیجه‬‫گیری‬
‫خطر‬ ‫در‬ ‫های‬ ‫سازه‬ ‫کفایت‬ ‫عدم‬ ‫از‬ ‫اطمینان‬ ‫یا‬ ‫و‬ ‫پیشین‬ ‫های‬ ‫سازه‬ ‫ترمیم‬ ‫یا‬ ‫توسعه‬ ‫به‬ ‫نیاز‬ ‫و‬ ‫کشورمان‬ ‫اخیر‬ ‫های‬ ‫پیشرفت‬ ‫به‬ ‫توجه‬ ‫با‬‫ف‬‫روپاشی‬‫و‬
‫همچنین‬‫آموزشی‬ ‫جنبه‬‫عالی‬ ‫مراکز‬ ‫در‬ ‫آن‬‫ذیربط‬ ‫های‬ ‫سازمان‬ ‫برای‬ ‫نظارتی‬ ‫و‬‫ناپذیر‬ ‫اجتناب‬ ‫جزئی‬ ‫آزمایشات‬ ‫گونه‬ ‫این‬ ‫از‬ ‫گیری‬ ‫بهره‬
.‫بود‬ ‫خواهد‬‫کش‬ ‫در‬ ‫آنکه‬ ‫ضمن‬‫نظارت‬ ‫با‬ ‫بایست‬ ‫می‬ ‫و‬ ‫داشته‬ ‫کاربرد‬ ‫بیشتر‬ ‫بتنی‬ ‫های‬ ‫سازه‬ ،‫بتن‬ ‫به‬ ‫نسبت‬ ‫فوالدی‬ ‫مصالح‬ ‫گرانی‬ ‫بدلیل‬ ‫ورمان‬
.‫نمود‬ ‫حاصل‬ ‫اطمینان‬ ‫آنها‬ ‫باربری‬ ‫و‬ ‫محاسبات‬ ‫نحوه‬ ‫بر‬ ‫بیشتری‬
‫کنار‬ ‫در‬ ‫دولت‬ ‫همواره‬ ‫که‬ ‫مواردی‬ ‫سایر‬ ‫همانند‬ ‫ولی‬ ‫بوده‬ ‫همراه‬ ‫هایی‬ ‫هزینه‬ ‫با‬ ‫آزمایشات‬ ‫گونه‬ ‫این‬ ‫انجام‬ ‫چه‬ ‫اگر‬‫های‬ ‫کمک‬ ‫با‬ ‫و‬ ‫بوده‬ ‫جامعه‬
‫برطرف‬ ‫را‬ ‫مشکالت‬ ‫از‬ ‫بسیاری‬ ‫اقتصادی‬‫ن‬‫های‬ ‫سازه‬ ‫ایمنی‬ ‫ارتقاء‬ ‫به‬ ‫ها‬ ‫هزینه‬ ‫نمودن‬ ‫کم‬ ‫ضمن‬ ‫عرصه‬ ‫این‬ ‫به‬ ‫شدن‬ ‫وارد‬ ‫با‬ ‫امیدواریم‬ ،‫موده‬
.‫نماید‬ ‫شایان‬ ‫کمکی‬ ‫عزیزمان‬ ‫کشور‬
