Документ описывает внедрение системы мониторинга Zabbix для платформы SDP, подчеркивая ее преимущества по сравнению с текущей системой. Основные достоинства Zabbix включают возможность обновления метрик каждые 10 секунд, масштабируемость, снижение ложных срабатываний и возможность детального анализа данных. Также представлено текущее состояние и планы развития Monitora, включая настройку новых метрик и отказоустойчивости системы.

1. Внедрение системы мониторинга
«ZABBIX»
для платформы
«SDP»

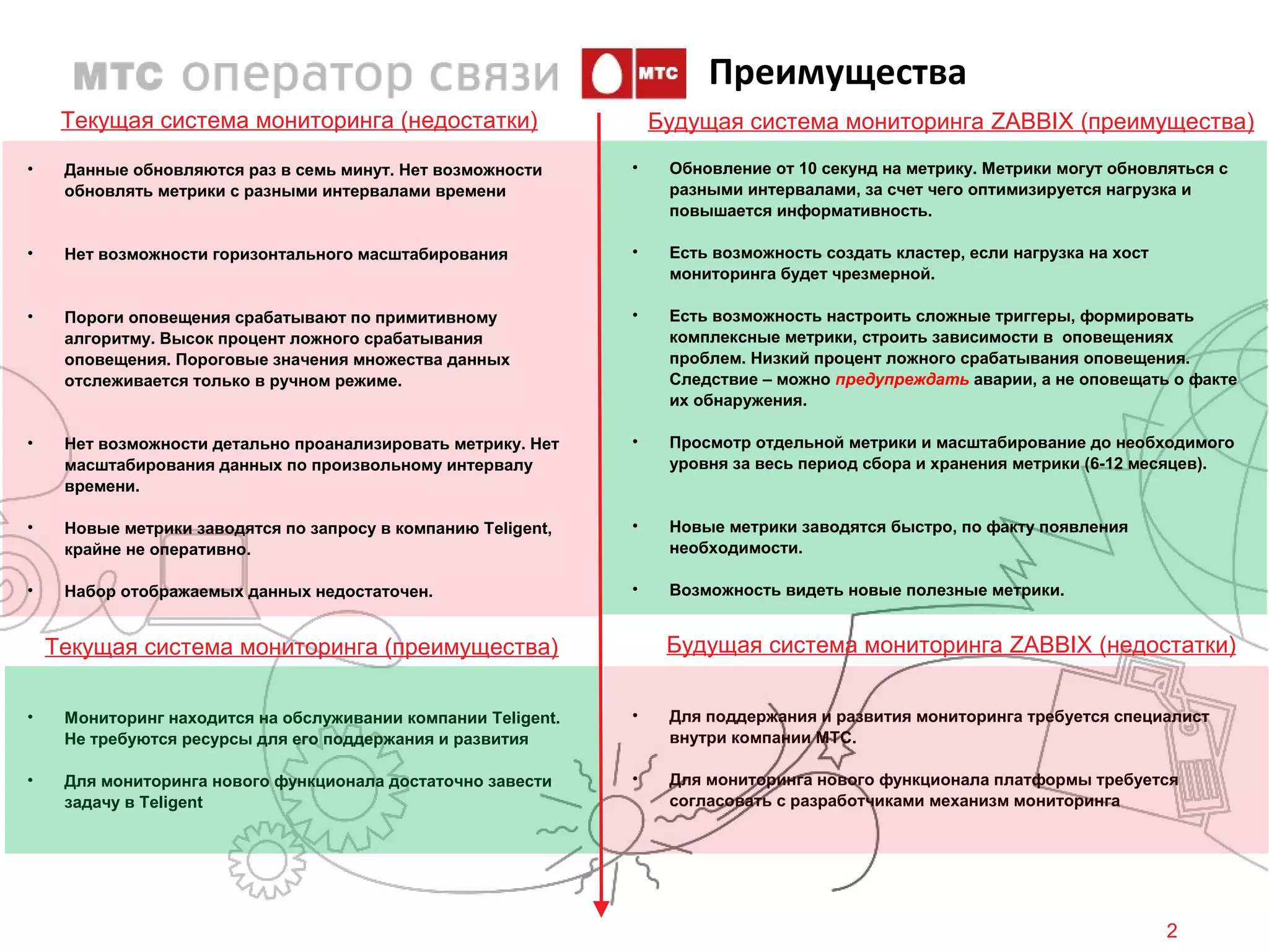

2. Преимущества
Текущая система мониторинга (недостатки) Будущая система мониторинга ZABBIX (преимущества)
• Данные обновляются раз в семь минут. Нет возможности • Обновление от 10 секунд на метрику. Метрики могут обновляться с
обновлять метрики с разными интервалами времени разными интервалами, за счет чего оптимизируется нагрузка и
повышается информативность.
• Нет возможности горизонтального масштабирования • Есть возможность создать кластер, если нагрузка на хост
мониторинга будет чрезмерной.
• Пороги оповещения срабатывают по примитивному • Есть возможность настроить сложные триггеры, формировать
алгоритму. Высок процент ложного срабатывания комплексные метрики, строить зависимости в оповещениях
оповещения. Пороговые значения множества данных проблем. Низкий процент ложного срабатывания оповещения.
отслеживается только в ручном режиме. Следствие – можно предупреждать аварии, а не оповещать о факте
их обнаружения.
• Нет возможности детально проанализировать метрику. Нет • Просмотр отдельной метрики и масштабирование до необходимого
масштабирования данных по произвольному интервалу уровня за весь период сбора и хранения метрики (6-12 месяцев).
времени.
• Новые метрики заводятся по запросу в компанию Teligent, • Новые метрики заводятся быстро, по факту появления
крайне не оперативно. необходимости.
• Набор отображаемых данных недостаточен. • Возможность видеть новые полезные метрики.
Текущая система мониторинга (преимущества) Будущая система мониторинга ZABBIX (недостатки)
• Мониторинг находится на обслуживании компании Teligent. • Для поддержания и развития мониторинга требуется специалист
Не требуются ресурсы для его поддержания и развития внутри компании МТС.
• Для мониторинга нового функционала достаточно завести • Для мониторинга нового функционала платформы требуется
задачу в Teligent согласовать с разработчиками механизм мониторинга
2

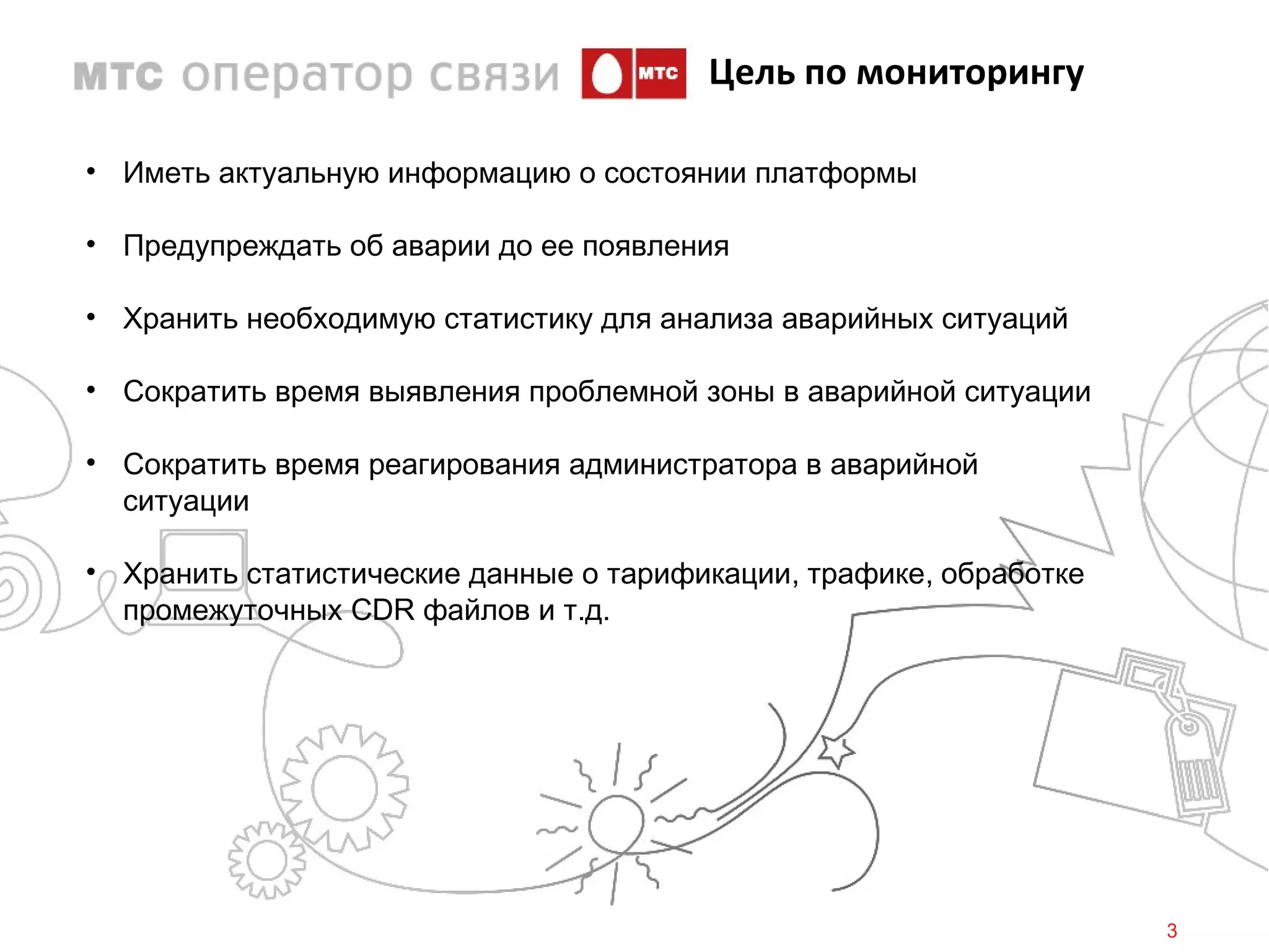

3. Цель по мониторингу
• Иметь актуальную информацию о состоянии платформы
• Предупреждать об аварии до ее появления
• Хранить необходимую статистику для анализа аварийных ситуаций
• Сократить время выявления проблемной зоны в аварийной ситуации
• Сократить время реагирования администратора в аварийной
ситуации
• Хранить статистические данные о тарификации, трафике, обработке
промежуточных CDR файлов и т.д.
3

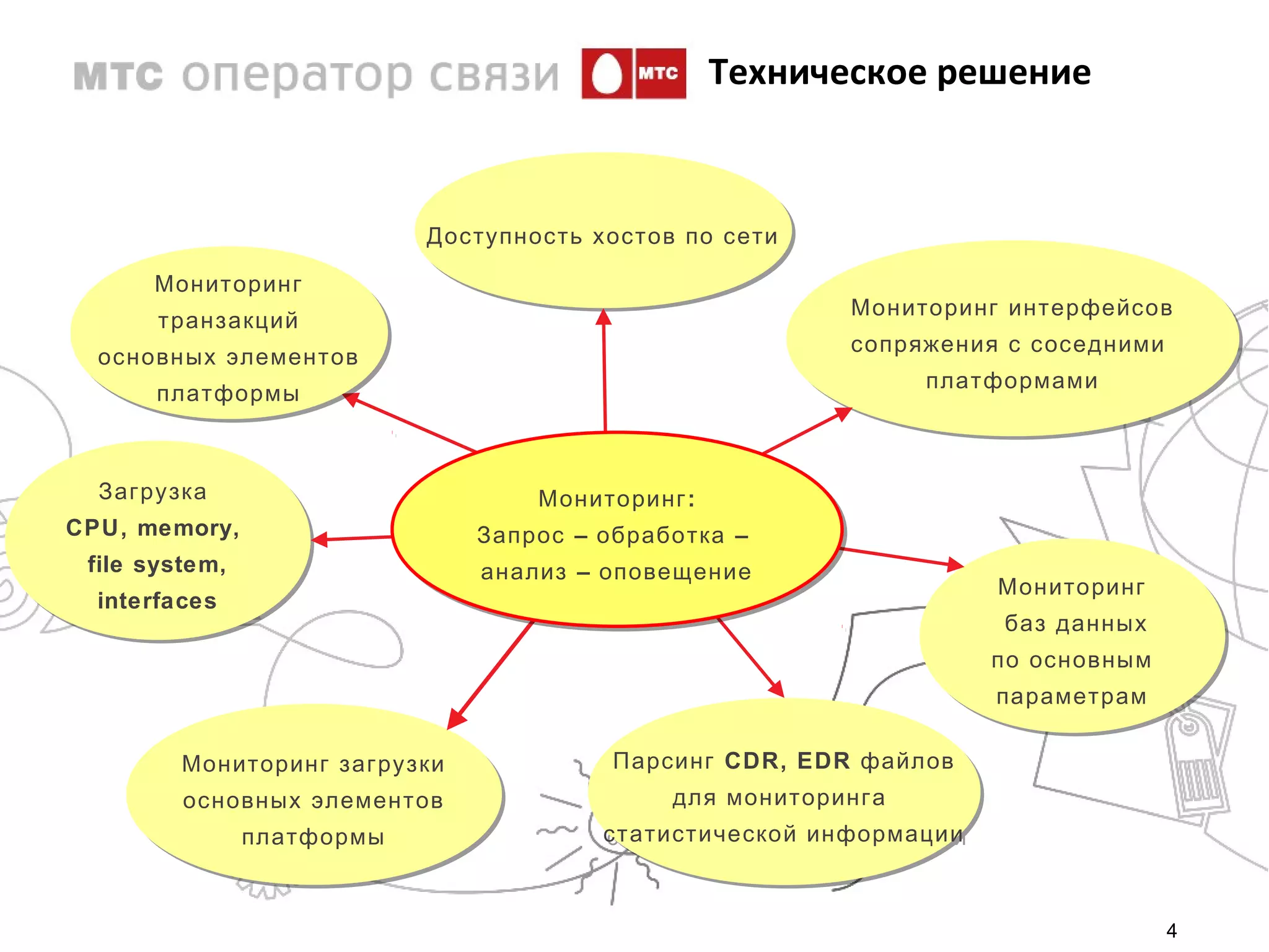

4. Техническое решение
Доступность хостов по сети
Доступность хостов по сети
Мониторинг
Мониторинг
Мониторинг интерфейсов
Мониторинг интерфейсов
транзакций
транзакций
сопряжения с соседними
сопряжения с соседними
основных элементов
основных элементов
платформами
платформами
платформы
платформы
Загрузка
Загрузка Мониторинг ::
Мониторинг
CPU, memory,
CPU, memory, Запрос – обработка –
Запрос – обработка –
file system,
file system, анализ – оповещение
анализ – оповещение
Мониторинг
Мониторинг
interfaces
interfaces
баз данных
баз данных
по основным
по основным
параметрам
параметрам
Мониторинг загрузки
Мониторинг загрузки Парсинг CDR, EDR файлов
Парсинг CDR, EDR файлов
основных элементов
основных элементов для мониторинга
для мониторинга
платформы
платформы статистической информации
статистической информации
4

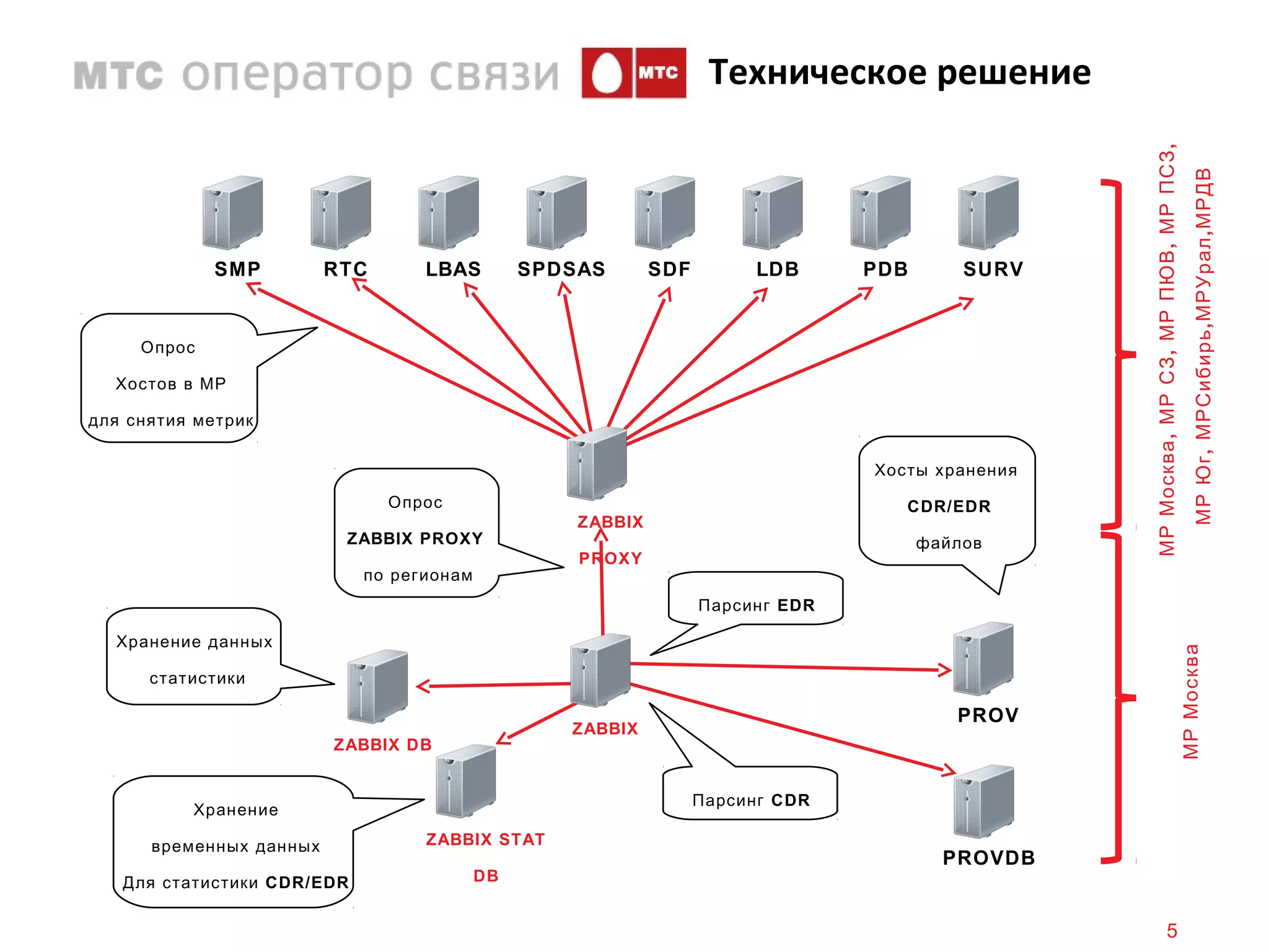

5. Техническое решение
МР Москва , МР СЗ , МР ПЮВ , МР ПСЗ ,
МР Юг , МРСибирь , МРУрал , МРДВ
SMP RTC LBAS SPDSAS SDF LDB PDB SURV
Опрос
Хостов в МР
для снятия метрик
Хосты хранения
Опрос CDR/EDR
ZABBIX
ZABBIX PROXY файлов
PROXY
по регионам
Парсинг EDR
Хранение данных
МР Москва
статистики
PROV
ZABBIX
ZABBIX DB
Парсинг CDR
Хранение
временных данных ZABBIX STAT
PROVDB
Для статистики CDR/EDR DB
5

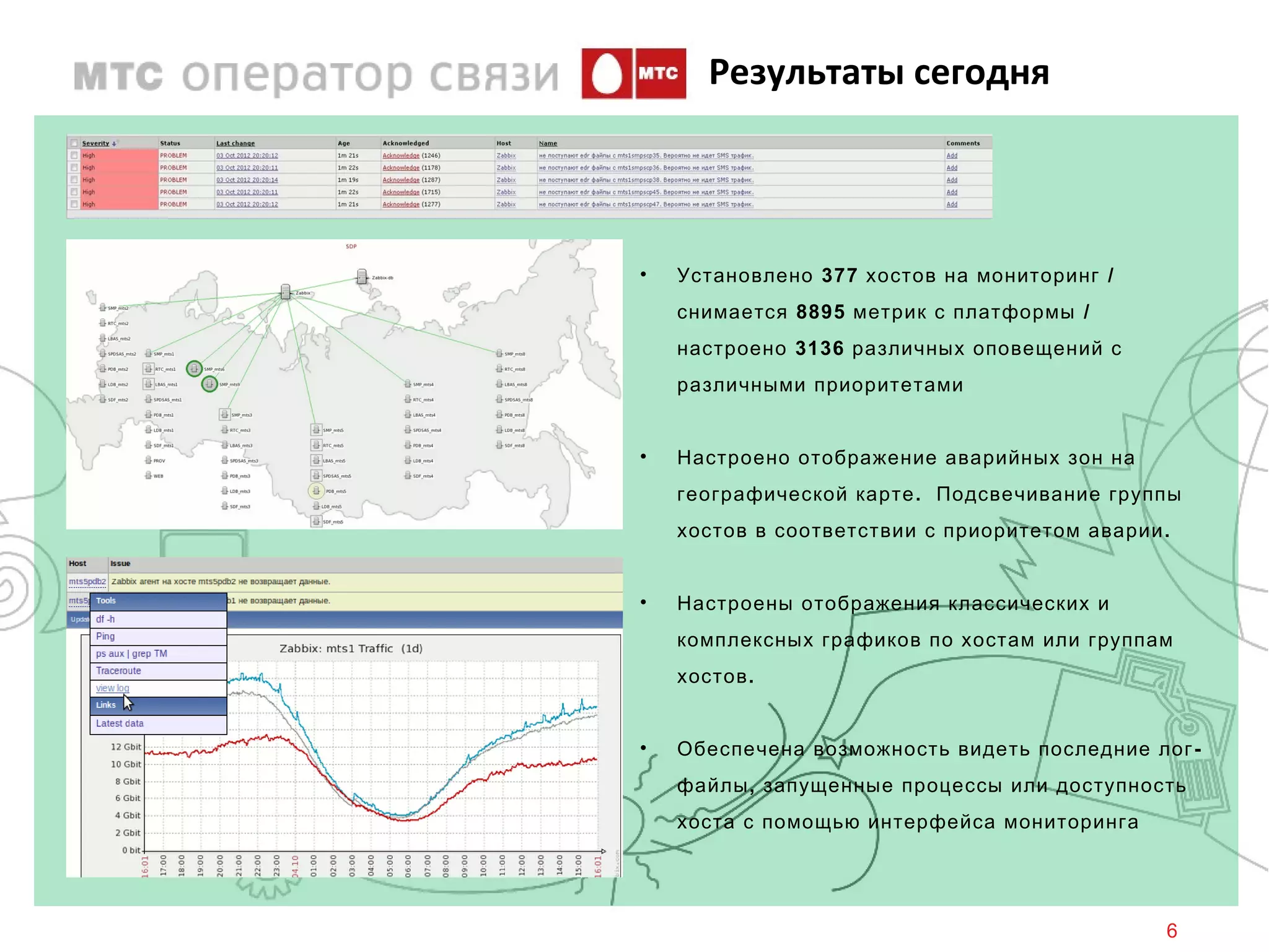

6. Результаты сегодня
• Установлено 377 хостов на мониторинг /
снимается 8895 метрик с платформы /
настроено 3136 различных оповещений с
различными приоритетами
• Настроено отображение аварийных зон на
географической карте . Подсвечивание группы
хостов в соответствии с приоритетом аварии .
• Настроены отображения классических и
комплексных графиков по хостам или группам
хостов .
• Обеспечена возможность видеть последние лог -
файлы , запущенные процессы или доступность
хоста с помощью интерфейса мониторинга
6

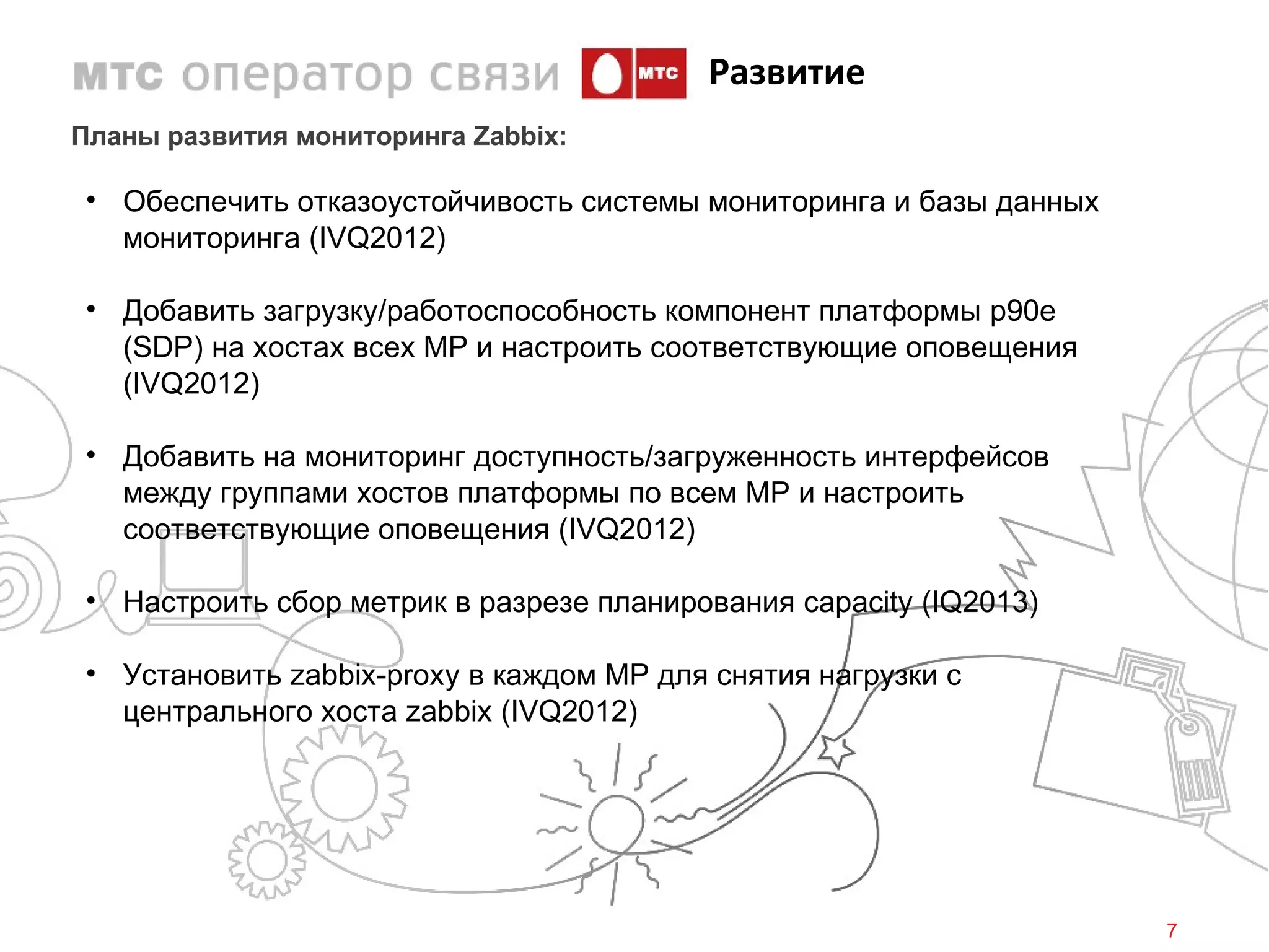

7. Развитие
Планы развития мониторинга Zabbix:
• Обеспечить отказоустойчивость системы мониторинга и базы данных
мониторинга (IVQ2012)
• Добавить загрузку/работоспособность компонент платформы p90e
(SDP) на хостах всех МР и настроить соответствующие оповещения
(IVQ2012)
• Добавить на мониторинг доступность/загруженность интерфейсов
между группами хостов платформы по всем МР и настроить
соответствующие оповещения (IVQ2012)
• Настроить сбор метрик в разрезе планирования capacity (IQ2013)
• Установить zabbix-proxy в каждом МР для снятия нагрузки с
центрального хоста zabbix (IVQ2012)
7
