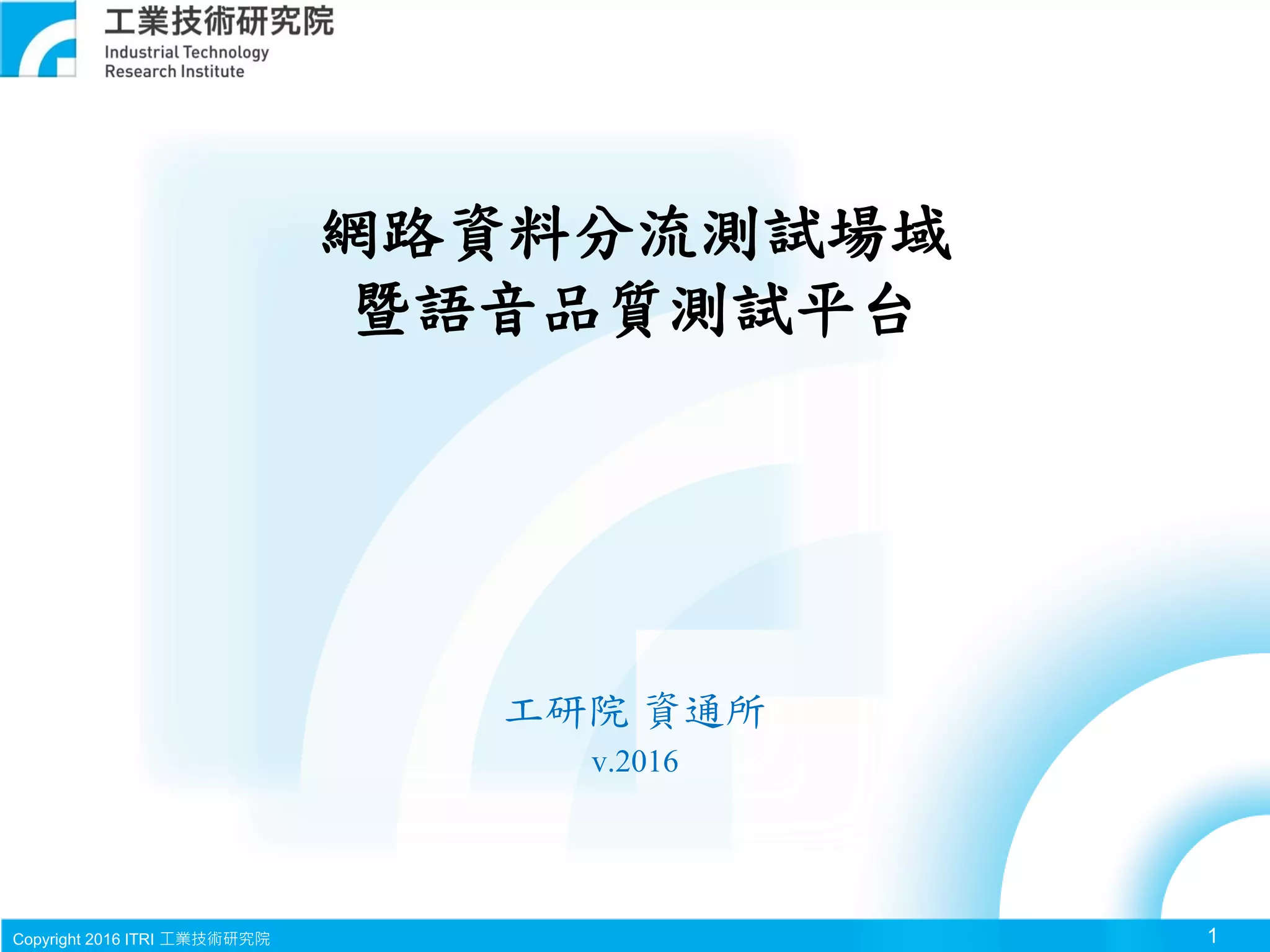

網路資料分流測試場域
暨語音品質測試平台

2. Copyright 2016 ITRI 工業技術研究院
測試平台架構圖
2
LTE eNB Simulatior
(Anristu MD8475A)
Cisco Wi-Fi AP
(Untrusted WLAN)LTE/Wi-Fi UE (UE1)
Notebook (UE2)
+ iPerf Server
4G Core Network Simulator
(includes PGW, ePDG, AAA
Server)
Internet
Throughput
test result
PESQ Tester
(Malden DSLA)
DSLA
ControllerPESQ test
result
*採用Anritsu MD8475A與
Malden DSLA測試儀器

3. Copyright 2016 ITRI 工業技術研究院
測試平台
3

4. Copyright 2016 ITRI 工業技術研究院
PESQ 測試
1. UE1連上MD8475A的LTE網路，向
MD8475A上的IMS Server做註冊
2. UE2連上環境中的Internet，使用IMS
client向MD8475A 上的IMS Server做
註冊
3. UE1撥打VoLTE Call給UE2，DSLA開
始進行語音品質測試，可在DSLA
Controller上觀察VoLTE Call的語音品
質
4. UE1打開Wi-Fi介面開始換手到Wi-Fi
網路，則在DSLA Controller上可觀察
到VoLTE  Wi-Fi Calling期間的語音
品質
5. UE1連上Cisco Wi-Fi AP，則在DSLA
Controller上可觀察到Wi-Fi Calling的
語音品質
6. UE1關閉Wi-Fi介面開始換手到LTE網
路，則在DSLA Controller上可觀察到
VoLTE  Wi-Fi Calling期間的語音品
質
7. UE1連上MD8475A的LTE網路，測試
結束
4
LTE eNB Simulatior
(Anristu MD8475A)
Cisco Wi-Fi AP
(Untrusted WLAN)LTE/Wi-Fi UE (UE1)
Notebook (UE2)
4G Core Network Simulator
(includes PGW, ePDG, AAA
Server)
Internet
PESQ Tester
(Malden DSLA)
DSLA
Controller
1
2
3
3
4
4
5
5
6
7
6
*Handover VoLTE → WiFi Calling → VoLTE

5. Copyright 2016 ITRI 工業技術研究院
Throughput 測試
1. UE1連上 MD8475A 的 LTE 網路，向MD8475A 上
的IMS Server做註冊
2. UE2連上環境中的Internet，使用IMS client向
MD8475A 上的IMS Server做註冊
3. iPerf Server啟動
4. UE1撥打VoLTE Call給UE2，DSLA開始進行語音
品質測試，可在DSLA Controller上觀察VoLTE
Call的語音品質
5. UE1打開iPerf App使用IPv6模式向iPerf Sever發送
封包，則在DSLA上可觀察到有背景流量之VoLTE
Call的語音品質，在iPerf Server上可觀察到LTE網
路的throughput
6. UE1打開Wi-Fi介面開始換手到Wi-Fi網路，則在
DSLA上可觀察到VoLTE  Wi-Fi Calling期間的語
音品質
7. UE1連上Cisco Wi-Fi AP，UE1關閉iPerf App，
則在DSLA上可觀察到Wi-Fi Calling的語音品質
8. UE1打開iPerf App使用IPv6模式向iPerf Sever發送
封包，則在DSLA上可觀察到有背景流量之Wi-Fi
Calling的語音品質，在iPerf Server上可觀察到Wi-
Fi網路的throughput
9. UE1關閉Wi-Fi介面開始換手到LTE網路，則在
DSLA上可觀察到VoLTE  Wi-Fi Calling期間的語
音品質
10. UE1關閉iPerf App
11. UE1連上MD8475A的LTE網路，測試結束
5
LTE eNB Simulatior
(Anristu MD8475A)
Cisco Wi-Fi AP
(Untrusted WLAN)LTE/Wi-Fi UE (UE1)
Notebook (UE2)
4G Core Network Simulator
(includes PGW, ePDG, AAA
Server)
Internet
PESQ Tester
(Malden DSLA)
DSLA
Controller
1
2
4
4
5
5
6
6
7
8
7
+ iPerf Server
3
5
9
10
11
8
9
8
*Handover VoLTE → WiFi Calling → VoLTE
