x86サーバにおける40Gigabit Ethernet 性能測定と課題 2013年8月1日 第22回インターネットと運用技術研究発表会(IOT22) さくらインターネット株式会社 / さくらインターネット研究所 上級研究員　松本直人

1. 2013年8月1日
第22回インターネットと運用技術研究発表会(IOT22)
さくらインターネット株式会社 / さくらインターネット研究所
上級研究員 松本直人

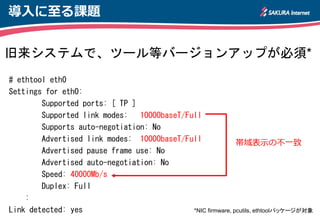

2. 導入に至る課題
旧来システムで、ツール等バージョンアップが必須*
# ethtool eth0
Settings for eth0:
Supported ports: [ TP ]
Supported link modes: 10000baseT/Full
Supports auto-negotiation: No
Advertised link modes: 10000baseT/Full
Advertised pause frame use: No
Advertised auto-negotiation: No
Speed: 40000Mb/s
Duplex: Full
:
Link detected: yes
帯域表示の不一致
*NIC firmware, pcutils, ethtoolパッケージが対象

3. 根本的に異なるケーブル(QSFP)
QSFP（Quad Small Form-Factor Pluggable) Cable © 2013 Mellanox Technologies. All Rights Reserved.

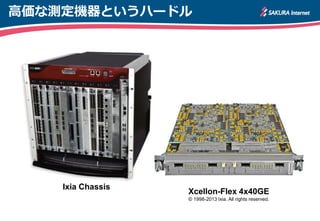

4. 高価な測定機器というハードル
Xcellon-Flex 4x40GE
© 1998-2013 Ixia. All rights reserved.
Ixia Chassis

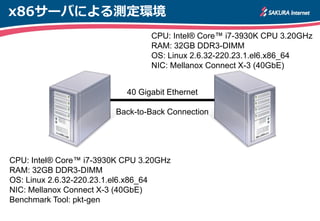

5. x86サーバによる測定環境
CPU: Intel® Core™ i7-3930K CPU 3.20GHz
RAM: 32GB DDR3-DIMM
OS: Linux 2.6.32-220.23.1.el6.x86_64
NIC: Mellanox Connect X-3 (40GbE)
Benchmark Tool: pkt-gen
40 Gigabit Ethernet
Back-to-Back Connection
CPU: Intel® Core™ i7-3930K CPU 3.20GHz
RAM: 32GB DDR3-DIMM
OS: Linux 2.6.32-220.23.1.el6.x86_64
NIC: Mellanox Connect X-3 (40GbE)

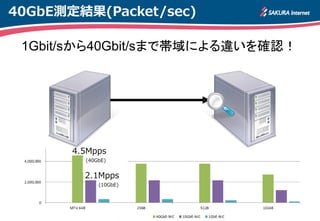

6. 40GbE測定結果(Packet/sec)
1Gbit/sから40Gbit/sまで帯域による違いを確認！
2.1Mpps
(10GbE)
4.5Mpps
(40GbE)

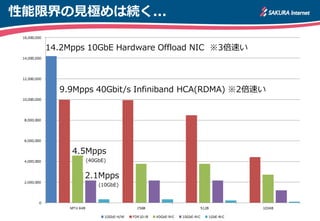

7. 性能限界の見極めは続く...
4.5Mpps
(40GbE)
2.1Mpps
(10GbE)
14.2Mpps 10GbE Hardware Offload NIC ※3倍速い
9.9Mpps 40Gbit/s Infiniband HCA(RDMA) ※2倍速い

8. ご清聴誠にありがとうございます。
さくらインターネット研究所
