Ins en outs van warmtepompen: nu en in de toekomst

1. Workshopronde C
Ins en outs van warmtepompen:
nu en in de toekomst
Rimme van der Ree (Ambrava)

2. De warmtepomp
Het creëren van draagvlak
Rimme van der Ree
Directeur

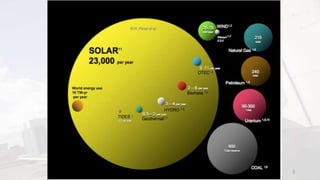

3. 3

4. 4

5. Wat kost energie ?
• Elektra kWh
• Aardgas m3
• Propaan kg
• LPG L
• Stadsverwarming GJ
• Benzine L
• Kolen mud
• Droog hout m3
• Stookolie ton
• Houtskool kg
5Wat koop ik ?
€ cent/kWh
1,00 kWh 21,4
9,77 kWh 6,8
13,89 kWh 5,8
7,53 kWh 10,1
277 kWh 8,1
8,89 kWh 17,9
600 kWh 3,6
5,28 kWh 4,4
10.277 kWh 10,6
8,22 kWh 36,4

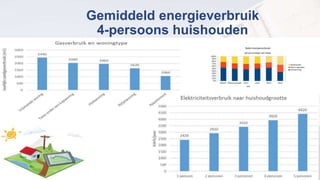

6. Gemiddeld energieverbruik
4-persoons huishouden

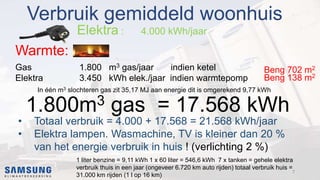

7. Verbruik gemiddeld woonhuis
Elektra : 4.000 kWh/jaar
7
1.800m3 gas = 17.568 kWh
• Totaal verbruik = 4.000 + 17.568 = 21.568 kWh/jaar
• Elektra lampen. Wasmachine, TV is kleiner dan 20 %
van het energie verbruik in huis ! (verlichting 2 %)
1 liter benzine = 9,11 kWh 1 x 60 liter = 546,6 kWh 7 x tanken = gehele elektra
verbruik thuis in een jaar (ongeveer 6.720 km auto rijden) totaal verbruik huis =
31.000 km rijden (1 l op 16 km)
In één m3 slochteren gas zit 35,17 MJ aan energie dit is omgerekend 9,77 kWh
Warmte:
Gas 1.800 m3 gas/jaar indien ketel
Elektra 3.450 kWh elek./jaar indien warmtepomp
Beng 702 m2
Beng 138 m2

8. Nul op de meter
=+
Is het allemaal zo eenvoudig ?
Nee

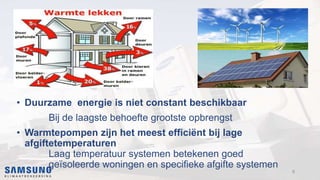

9. • Duurzame energie is niet constant beschikbaar
Bij de laagste behoefte grootste opbrengst
• Warmtepompen zijn het meest efficiënt bij lage
afgiftetemperaturen
Laag temperatuur systemen betekenen goed
geïsoleerde woningen en specifieke afgifte systemen
9

10. De warmtepomp
10

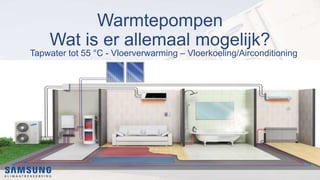

11. Warmtepompen
Wat is er allemaal mogelijk?
Tapwater tot 55 °C - Vloerverwarming – Vloerkoeling/Airconditioning

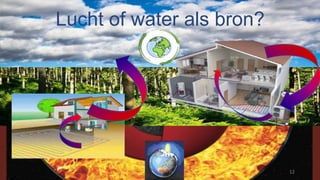

12. Lucht of water als bron?
12

13. Miljoenen jaren
Miljoenen jaren 15 jaar60 jaar80 jaar100 jaar
Geen vuur
Toch warm

14. Het is pas echt koud als het -273°C is

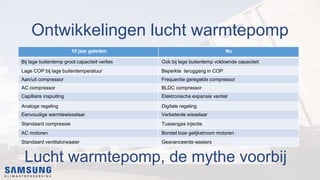

15. Ontwikkelingen lucht warmtepomp
10 jaar geleden Nu
Bij lage buitentemp groot capaciteit verlies Ook bij lage buitentemp voldoende capaciteit
Lage COP bij lage buitentemperatuur Beperkte teruggang in COP
Aan/uit compressor Frequentie geregelde compressor
AC compressor BLDC compressor
Capillaire inspuiting Elektronische expansie ventiel
Analoge regeling Digitale regeling
Eenvoudige warmtewisselaar Verbeterde wisselaar
Standaard compressie Tussengas injectie
AC motoren Borstel loze gelijkstroom motoren
Standaard ventilatorwaaier Geavanceerde waaiers
Lucht warmtepomp, de mythe voorbij

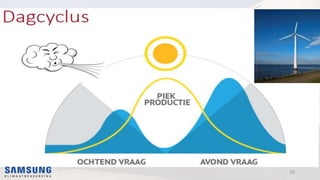

16. 16

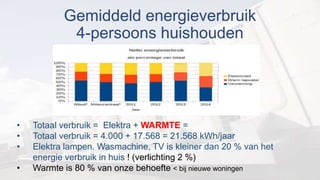

17. Gemiddeld energieverbruik
4-persoons huishouden
• Totaal verbruik = Elektra + WARMTE =
• Totaal verbruik = 4.000 + 17.568 = 21.568 kWh/jaar
• Elektra lampen. Wasmachine, TV is kleiner dan 20 % van het
energie verbruik in huis ! (verlichting 2 %)
• Warmte is 80 % van onze behoefte < bij nieuwe woningen

18. Eco Heating System
• Indien er stroom over is (de meter loopt de
verkeerde kant op) zet deze dan om in warmte en
maak een groot buffervat hoog in temperatuur.
18
15 ◦C
Toevoer
Radiator/fancoil groep
Retour
DHW Tank
Hydro kit
Retour
Toevoer
T B
Vloerverwarmin
g
DX Binnendelen
DHW Tank
Buitendeel
Zonnecollector
Hydro kit
Ttoevoer
20~55°
C
Ttoevoer
20~40°
C
Ttoevoer
25~45°
C
EEV Kit
Let op een
buffervat is
geen boiler

19. COP waarden (rendement)
• COP = Coëfficiënt of Performance
• Geleverde energie (W)
Opgenomen vermogen (W)
= COP W/W
In de Europese norm NEN EN 14511 zijn de testomstandigheden vastgelegd

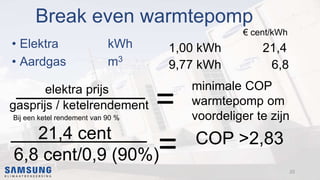

20. Break even warmtepomp
• Elektra kWh
• Aardgas m3
20
€ cent/kWh
1,00 kWh 21,4
9,77 kWh 6,8
elektra prijs
gasprijs / ketelrendement
minimale COP
warmtepomp om
voordeliger te zijn
=
21,4 cent
6,8 cent/0,9 (90%)= COP >2,83
Bij een ketel rendement van 90 %

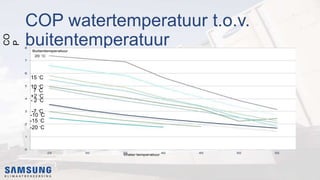

21. COP watertemperatuur t.o.v.
buitentemperatuur
15 ◦C
-15 ◦C
10 ◦C
-7 ◦C
7 ◦C
-20 ◦C
+2 ◦C
- 2 ◦C
-10 ◦C
CO
P

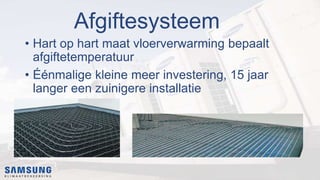

22. • Hart op hart maat vloerverwarming bepaalt
afgiftetemperatuur
• Éénmalige kleine meer investering, 15 jaar
langer een zuinigere installatie
Afgiftesysteem

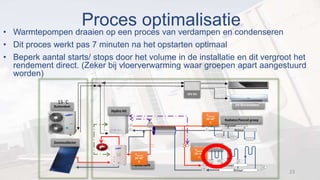

23. • Warmtepompen draaien op een proces van verdampen en condenseren
• Dit proces werkt pas 7 minuten na het opstarten optimaal
• Beperk aantal starts/ stops door het volume in de installatie en dit vergroot het
rendement direct. (Zeker bij vloerverwarming waar groepen apart aangestuurd
worden)
23
Toevoer
Radiator/fancoil groep
Retour
DHW Tank
Hydro kit
Retour
Toevoer
T B
Vloerverwarming
DX Binnendelen
DHW Tank
Buitendeel
Zonnecollector
Hydro kit
Ttoevoer
20~55°
C
Ttoevoer
20~40°
C
Ttoevoer
25~45°
C
EEV Kit
15 ◦C
Proces optimalisatie

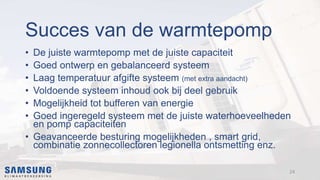

24. Succes van de warmtepomp
• De juiste warmtepomp met de juiste capaciteit
• Goed ontwerp en gebalanceerd systeem
• Laag temperatuur afgifte systeem (met extra aandacht)
• Voldoende systeem inhoud ook bij deel gebruik
• Mogelijkheid tot bufferen van energie
• Goed ingeregeld systeem met de juiste waterhoeveelheden
en pomp capaciteiten
• Geavanceerde besturing mogelijkheden , smart grid,
combinatie zonnecollectoren legionella ontsmetting enz.
24

25. Hartelijk dank voor uw aandacht.
Zijn er nog vragen?
