4. MSCS 운영
v 쿼럼 디스크 개요 및 운영
1. 쿼럼 디스크 개요
Ø 쿼럼 디스크 란?
클러스터 복구 로그를 저장하고 서버가 실행 또는 다운되는지 여부를 판별하기 위해
MSCS가 독점적으로 액세스하는 디스크. 한 번에 하나의 서버만이 쿼럼 디스크를 소유
할 수 있습니다. 클러스터의 서버는 소유권에 대해 협상할 수 있습니다.
5. MSCS 운영
v 쿼럼 디스크 개요 및 운영
1. 쿼럼 디스크
Ø 노드 과반수(홀수의 노드가 있는 클러스터에 권장)
Ø 노드 개수의 절반(반올림)에서 1을 뺀 오류 수까지 허용합니다.
Ø 예를 들어 7개의 노드 클러스터는 3개까지 노드 오류가 허용됩니다.
6. MSCS 운영
v 쿼럼 디스크 개요 및 운영
1. 쿼럼 디스크
Ø 노드 및 디스크 과반수(짝수의 노드가 있는 클러스터에 권장)
Ø 디스크 감시가 온라인 상태로 유지되는 경우 노드 개수의 절반(반올림)인 오류 수까지 허용합니다.
Ø 예를 들어 디스크 감시가 온라인 상태인 6개의 노드 클러스터는 3개까지 노드 오류가 허용합니다.
Ø 디스크 감시가 오프라인 상태이거나 실패할 경우 노드 개수의 절반(반올림)에서 1을 뺀 오류 수까지 허용합니다.
Ø 예를 들어 실패한 디스크 감시가 있는 6개의 노드 클러스터는 두 개(3-1=2)까지 노드 오류가 허용됩니다.
7. MSCS 운영
v 쿼럼 디스크 개요 및 운영
1. 쿼럼 디스크
Ø 노드 및 파일 공유 과반수(특수 구성이 있는 클러스터의 경우)
Ø 노드 및 디스크 과반수와 비슷한 방법으로 작동하지만 이 클러스터에서는 디스크 감시 대신 파일 공유 감시를 사
용합니다.
Ø 노드 및 파일 공유 과반수를 사용하는 경우에는 클러스터를 시작하기 전에 하나 이상의 사용 가능한 클러스터 노
드에 클러스터 구성의 현재 복사본이 있어야 합니다. 그렇지 않으면 특정 노드에서 클러스터를 강제로 시작해야
합니다.
8. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø 과반수 없음: 디스크만
Ø 과반수 없음: 디스크만(권장되지 않음)
디스크가 온라인 상태인 경우 모든 노드에서 하나를 뺀의 오류 수까지 허용합니다.
하지만 디스크가 단일 실패 지점일 수 있으므로 이 구성을 사용하지 않는 것이 좋습니다.
9. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2008 쿼럼 디스크 변경
Ø 신규로 사용될 쿼럼 디스크를 추가로 연결합니다.
10. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2008 쿼럼 디스크 변경
Ø 클러스터 관리자 à 저장소 à 디스크 추가 선택
11. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2008 쿼럼 디스크 변경
Ø 증설한 디스크 선택
12. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2008 쿼럼 디스크 변경
Ø 생성중…….
13. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2008 쿼럼 디스크 변경
Ø 클러스터 내에서 사용 가능한 저장소 추가 완료
14. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2008 쿼럼 디스크 변경
Ø 클러스터 관리자 à 기타 작업 à 클러스터 쿼럼 설정 구성 선택
15. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2008 쿼럼 디스크 변경
Ø 쿼럼 구성 선택을 합니다.
16. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2008 쿼럼 디스크 변경
Ø 추가 할 디스크 선택
17. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2008 쿼럼 디스크 변경
Ø 쿼럼 구성 확인
18. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2008 쿼럼 디스크 변경
Ø 쿼럼 구성 완료
19. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2008 쿼럼 디스크 변경
Ø 쿼럼 구성 완료
20. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2008 쿼럼 디스크 변경
Ø 쿼럼 디스크가 변경된 것을 확인 할 수 있습니다.
21. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2003 쿼럼 디스크 변경
Ø 쿼럼 디스크 Q드라이브를 신규 쿼럼 디스크로 변경하고 신규 쿼럼 디스크 문자를 Q드라이브로 구성하겠습니다.
Ø 기존 설정 유지
Ø 작업 전 주의 사항 Active Node 만 서비스 시작된 상태로 진행 StandBy는 서비스 중지
Ø 신규 쿼럼 디스크로 사용될 디스크 증설 후 리소스 추가
22. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2003 쿼럼 디스크 변경
Ø 클러스터 관리자 à 속성
23. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2003 쿼럼 디스크 변경
Ø 쿼럼 메뉴 선택 à 기존 쿼럼 정보 확인
24. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2003 쿼럼 디스크 변경
Ø 쿼럼 메뉴 선택 à 기존 쿼럼 정보 확인 à 신규 쿼럼 으로 변경
25. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2003 쿼럼 디스크 변경
Ø 기존 쿼럼(OLD쿼럼) Q: à 임시 M: 로 문자 경로 변경
26. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2003 쿼럼 디스크 변경
Ø 기존 쿼럼(OLD쿼럼) Q: à 임시 M: 로 문자 경로 변경
27. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2003 쿼럼 디스크 변경
Ø 현재 쿼럼 디스크 Z: (신규 쿼럼) à 기존 쿼럼 디스크 M: (OLD쿼럼) 으로 변경
28. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2003 쿼럼 디스크 변경
Ø Z: (신규 쿼럼) à Q: 로 문자 경로 변경
29. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2003 쿼럼 디스크 변경
Ø 현재 쿼럼 디스크 M: (OLD쿼럼) à 신규 쿼럼 디스크 Q: (신규 쿼럼) 으로 변경
Ø 변경 후 적용을 위해 클러스터 서비스 중지 à 시작
30. MSCS 운영
v 쿼럼 디스크 개요 및 운영
2. 쿼럼 디스크 운영
Ø Windows 2003 쿼럼 디스크 변경
Ø 쿼럼 디스크 정보 확인
32. MSCS 운영
v MSDTC 개요
1. MSDTC 개요
Ø MSDTC 란?
Microsoft Distributed Transaction Coordinator(MSDTC)
Ø Distributed Transaction Coordinator는 어떤 기능을 수행하나?
DTC(Distributed Transaction Coordinator) 서비스는 데이터베이스, 메시지 큐, 파일 시
스템 등, 트랜잭션으로 보호되는 둘 이상의 리소스를 업데이트하는 트랜잭션을 조정합
니다. 트랜잭션으로 보호되는 이러한 리소스는 단일 컴퓨터에 있거나 네트워크로 연결
된 여러 컴퓨터에 분산되어 있을 수 있습니다.
Ø 이 기능이 적용되는 대상은 누구인가?
직접 또는 다른 컴퓨터를 통해 DTC 트랜잭션에 참여하는 컴퓨터의 사용자
DTC 구성 요소를 사용하여 네트워크에서 트랜잭션을 수행하는 네트워크의 시스템 관리
자
34. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø SQL 설치 시 Microsoft .NET Framework 3.5 이상 필요합니다.
35. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø 서버 관리자 à 기능 선택 을 통하여 .Net 추가
36. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø .Net 설치 시 요구 되는 기능
Ø 추가로 설치 진행
37. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø 설치 진행
38. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø SQL CD à 자동 실행 à 설치 à SQL Server 장애 조치9Failover) 클러스터 새로 설치
39. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø 설치 지원 규칙 확인
40. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø 제품 라이선스 키 확인
Ø SQL 라이선스는 양쪽 각각 필요하지 않습니다.
Ø 한쪽 노드만 라이선스가 있으면 됩니다.
41. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø 동의함 à 체크 후 à 다음
42. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø 설치 지원 파일 à 설치 중
43. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø 설치 시 문제점 검사
Ø MSDTC 경고 à 문제 해결 필요
44. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø 설치 시 문제점 검사
Ø MSDTC 경고 à 문제 해결 필요
45. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø 설치 시 문제점 검사
Ø 클러스터 관리자 à 서비스 또는 응용 프로그램 구성 선택
46. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø DTC 선택
47. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø 클러스터 DTC IP 지정
48. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø DTC 클러스터 디스크 선택
49. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø DTC 클러스터 구성중
50. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø DTC 클러스터 구성 완료
51. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø 재검사 à 통과 후 à 다음
52. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø 기능 선택
Ø 필요 기능 선택 후 설치 진행
53. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø 인스턴스 구성
54. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø <지금 화면부터 테스트 환경상 이슈로 인해 화면이 조금 차이가 있습니다.>
Ø 디스크 공간 요구 사항 확인
55. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø <지금 화면부터 테스트 환경상 이슈로 인해 화면이 조금 차이가 있습니다.>
Ø 오류 및 사용 보고 선택
56. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø <지금 화면부터 테스트 환경상 이슈로 인해 화면이 조금 차이가 있습니다.>
Ø 설치 준비
57. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø <지금 화면부터 테스트 환경상 이슈로 인해 화면이 조금 차이가 있습니다.>
Ø 설치 중
58. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø <지금 화면부터 테스트 환경상 이슈로 인해 화면이 조금 차이가 있습니다.>
Ø 설치 완료
59. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø <지금 화면부터 테스트 환경상 이슈로 인해 화면이 조금 차이가 있습니다.>
Ø 설치 확인
60. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø <지금 화면부터 테스트 환경상 이슈로 인해 화면이 조금 차이가 있습니다.>
Ø 설치 확인
61. MSCS 운영
v Windows SQL Cluster Setup
1. Windows SQL 2008 Setup
Ø 지금까지 Node1에서 SQL 설치를 진행 했습니다.
Ø 위와 같이 Node2도 설치를 진행합니다.
Ø SQL Server 장애 조치(Failover) 클러스터에 노드 추가 기능을 통해 설치를 진행합니다.
Ø 설치 방법은 Node1과 동일하며 오히려 간단합니다.
63. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø MSCS 연동 가능
Ø Oracle 자체 이중화 구성으로 Cluster Service 가능
Ø 이와 같은 설계를 통하여 구성이 가능
D:
공유 디스크
A1 B1
운영서버 대기서버
서버 이름
및
IP 주소
A1 (10.10.10.1) (예)
B1 (10.10.10.2) (예)
가상IP 주소 10.10.10.3 (예)
공유 디스크 D: (예)
환 경 공유 디스크 구성 환경
운영체제 Windows 2008 R2
ORACLE Oracle 11g R2
※ 양 서버 모두 동일한 설정으로 설치 해야 합니다.
64. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø MSCS 연동 가능
Ø Oracle 자체 이중화 구성으로 Cluster Service 가능
Ø Oracle 설치 시작
65. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø MSCS 연동 가능
Ø Oracle 자체 이중화 구성으로 Cluster Service 가능
Ø Oracle 설치 시작
66. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø 설정을 원하는 옵션 선택
67. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø 구성 상의 중요 보안 문제에 대한 알림을 수신하지 않습니다. 선택
68. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø 데이터 베이스 생성 및 구성 선택
82. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø Oracle 설정
Ø sysdba 로그인
83. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø Oracle 설정

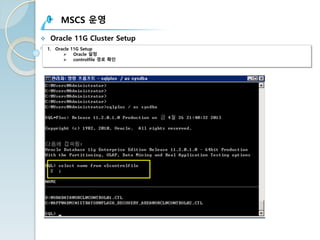

Ø controlfile 경로 확인
84. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø Oracle 설정
Ø controlfile 백업 파일 생성 à 공유 드라이브로 이동 à SQL 종료 à SQL 시작
85. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø Oracle 설정
Ø controlfile 경로 변경 à 경로가 2개 일 땐 2개 다 변경
86. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø Oracle 설정
Ø controlfile 경로 변경 확인
87. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø Oracle 설정
Ø 시작 à 관리도구 à 서비스 선택
88. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø Oracle 설정
Ø Oracle 서비스 서버 / 리스너 à 시작 유형 à 수동 으로 변경
89. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø Oracle 설정
Ø 설치시 지정했던 D:oradata 경로를 oradata_old 로 변경합니다.
90. MSCS 운영
v Oracle 11G Cluster Setup
1. Oracle 11G Setup
Ø Oracle 설정
Ø Active 서버 Oracle 설치 완료
Ø Standby 서버 설치 진행 전 Active 서버 shutdown 후 Standby 서버 Active 서버와 동일한 설정으로 설치 진행
Ø 설치가 완료되면 Active 서버 와 동일한 데이터베이스 폴더가 생성
Ø 이후 D:oradata_old 삭제 진행
