Windows 2003 MSCS 설치 가이드

MSCS
구성 메뉴얼
2013.04.27
한철희(chhanz)
https://chhanz.github.io

II. Windows 2003 Ent R2 – MSCS 구성
I. Cluster 구성 준비 및 설계
II. AD 구성
III. Node 1,2 구성
IV. Web Service 구성
V. Cluster Service 구축 및 세팅
VI. 운영 및 테스트
Agenda

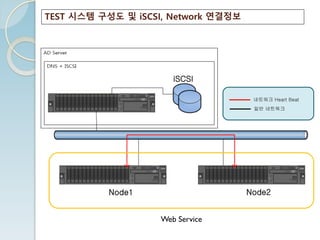

TEST 시스템 구성도 및 iSCSI, Network 연결정보
Node1 Node2
iSCSI
Web Service
네트워크 Heart Beat
일반 네트워크

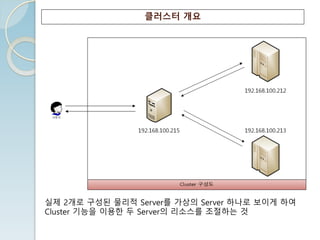

클러스터 개요
실제 2개로 구성된 물리적 Server를 가상의 Server 하나로 보이게 하여
Cluster 기능을 이용한 두 Server의 리소스를 조절하는 것

Windows 2003 Ent R2 – MSCS 구성
Ø Windows 2003 MSCS 구성

v Cluster 구성 준비 및 설계

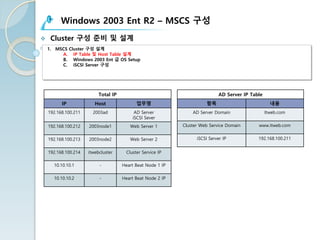

1. MSCS Cluster 구성 설계
A. IP Table 및 Host Table 설계
B. Windows 2003 Ent 급 OS Setup
C. iSCSI Server 구성
Total IP
IP Host 업무명
192.168.100.211 2003ad AD Server
iSCSI Sever
192.168.100.212 2003node1 Web Server 1
192.168.100.213 2003node2 Web Server 2
192.168.100.214 itwebcluster Cluster Service IP
10.10.10.1 - Heart Beat Node 1 IP
10.10.10.2 - Heart Beat Node 2 IP
AD Server IP Table
항목 내용
AD Server Domain Itweb.com
Cluster Web Service Domain www.itweb.com
iSCSI Server IP 192.168.100.211

Ø Cluster 구성 준비 및 설계

v Cluster 구성 준비
1. MSCS Cluster 구성

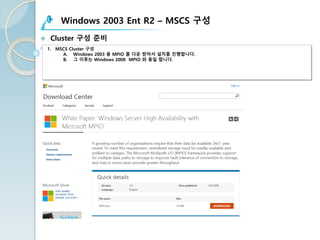

A. Windows 2003 용 MPIO 를 다운 받아서 설치를 진행합니다.
B. 그 이후는 Windows 2008 MPIO 와 동일 합니다.

1. MSCS Cluster 구성 설계
A. IP Table 및 Host Table 설계
B. Windows 2008 Ent 급 OS Setup
C. iSCSI Server 구성

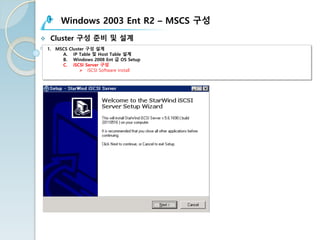

Ø iSCSI Software Install

2. iSCSI Server 구성
Ø Starwind Software 사용

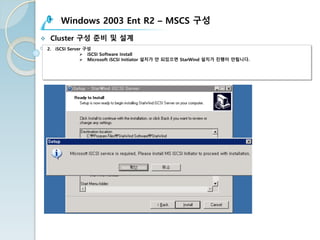

Ø Microsoft iSCSI Initiator 설치가 안 되있으면 StarWind 설치가 진행이 안됩니다.

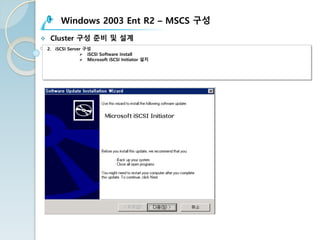

Ø Microsoft iSCSI Initiator 설치

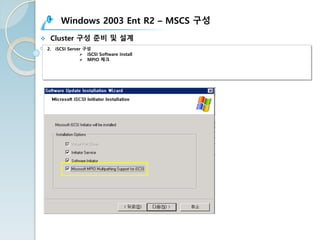

Ø MPIO 체크

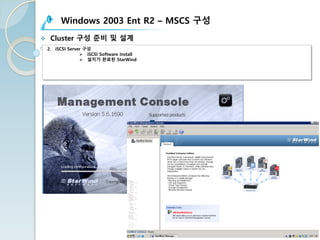

Ø 설치가 완료된 StarWind

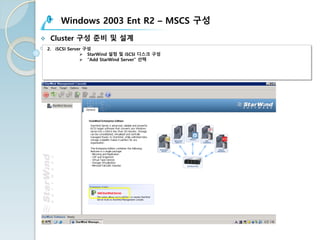

Ø StarWind 설정 및 iSCSI 디스크 구성
Ø “Add StarWind Server” 선택

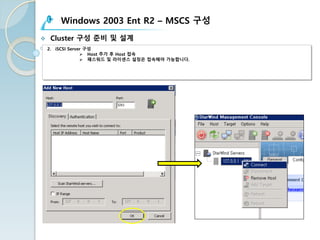

Ø Host 추가 후 Host 접속
Ø 패스워드 및 라이센스 설정은 접속해야 가능합니다.

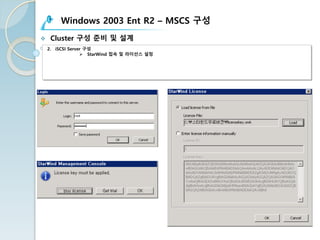

Ø StarWind 접속 및 라이선스 설정

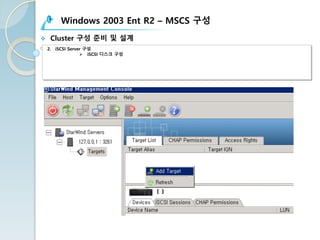

Ø iSCSI 디스크 구성

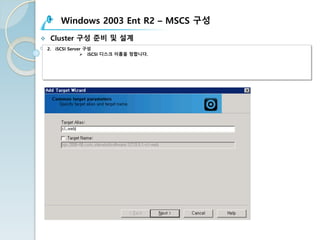

Ø iSCSI 디스크 이름을 정합니다.

Ø iSCSI 디스크 타입을 결정합니다.

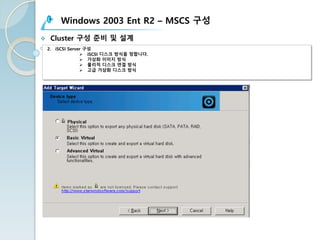

Ø iSCSI 디스크 방식을 정합니다.
Ø 가상화 이미지 방식
Ø 물리적 디스크 연결 방식
Ø 고급 가상화 디스크 방식

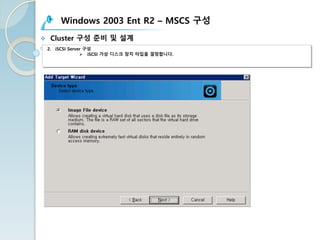

Ø iSCSI 가상 디스크 장치 타입을 결정합니다.

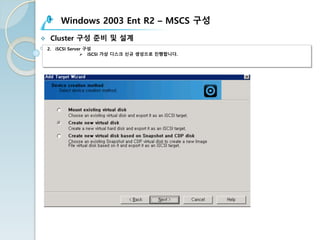

Ø iSCSI 가상 디스크 신규 생성으로 진행합니다.

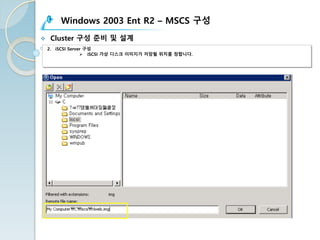

Ø iSCSI 가상 디스크 이미지가 저장될 위치를 정합니다.

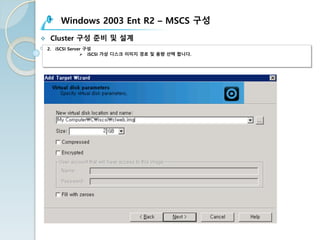

Ø iSCSI 가상 디스크 이미지 경로 및 용량 선택 합니다.

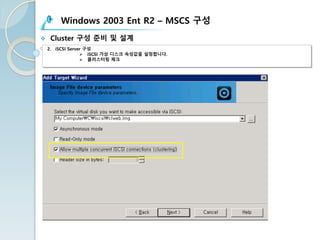

Ø iSCSI 가상 디스크 속성값을 설정합니다.
Ø 클러스터링 체크

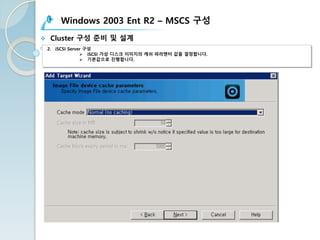

Ø iSCSI 가상 디스크 이미지의 캐쉬 파라맨터 값을 결정합니다.
Ø 기본값으로 진행합니다.

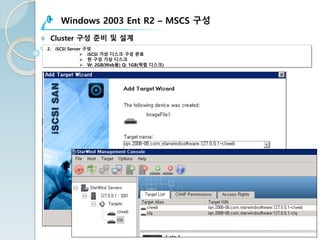

Ø iSCSI 가상 디스크 구성 완료
Ø 현 구성 가상 디스크
Ø W: 2GB(Web용) Q: 1GB(쿼럼 디스크)

Ø AD Server 구성

v AD Server 구성
1. AD 서버 설치

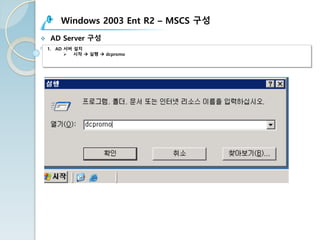

Ø 시작 à 실행 à dcpromo

v AD Server 구성
1. AD 서버 설치

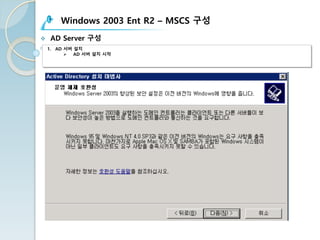

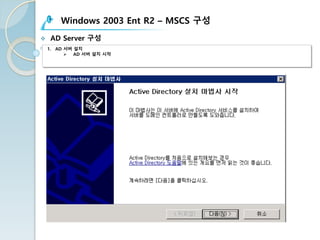

Ø AD 서버 설치 시작

v AD Server 구성
1. AD 서버 설치
Ø 단일 신규 AD 서버 구성이므로 “새 도메인의 새 도메인 만들기” 선택

v AD Server 구성
1. AD 서버 설치

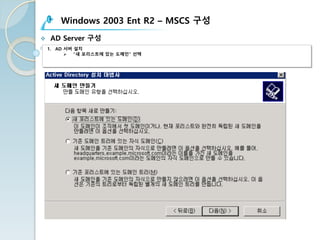

Ø “새 포리스트에 있는 도메인” 선택

v AD Server 구성
1. AD 서버 설치

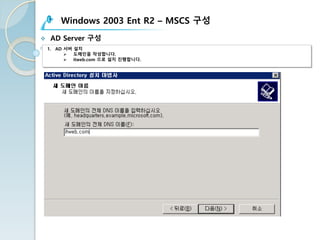

Ø 도메인을 작성합니다.
Ø itweb.com 으로 설치 진행합니다.

v AD Server 구성
1. AD 서버 설치

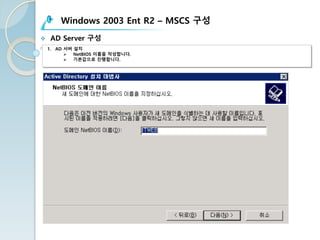

Ø NetBIOS 이름을 작성합니다.
Ø 기본값으로 진행합니다.

v AD Server 구성
1. AD 서버 설치

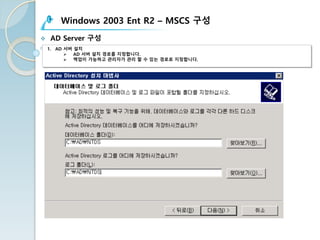

Ø AD 서버 설치 경로를 지정합니다.
Ø 백업이 가능하고 관리자가 관리 할 수 있는 경로로 지정합니다.

v AD Server 구성
1. AD 서버 설치

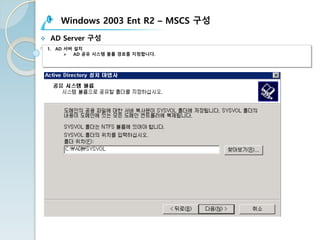

Ø AD 공유 시스템 볼륨 경로를 지정합니다.

v AD Server 구성
1. AD 서버 설치

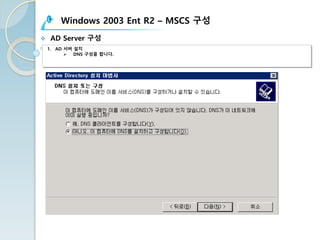

Ø DNS 구성을 합니다.

v AD Server 구성
1. AD 서버 설치

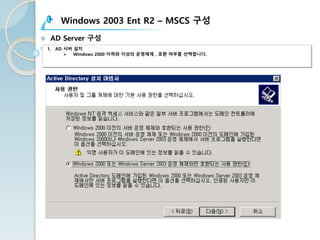

Ø Windows 2000 이하와 이상의 운영체제 , 호환 여부를 선택합니다.

v AD Server 구성
1. AD 서버 설치

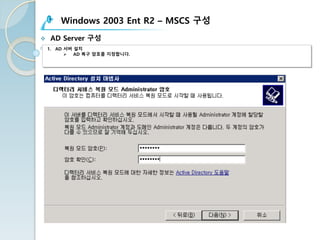

Ø AD 복구 암호를 지정합니다.

v AD Server 구성
1. AD 서버 설치

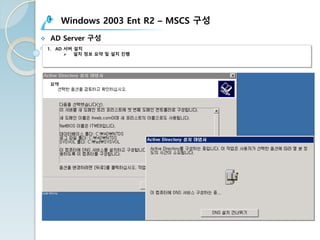

Ø 설치 정보 요약 및 설치 진행

v AD Server 구성
1. AD 서버 설치

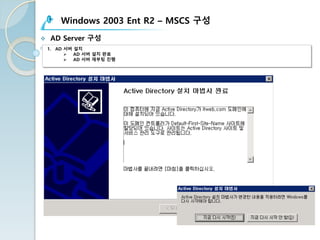

Ø AD 서버 설치 완료
Ø AD 서버 재부팅 진행

v AD Server 구성
1. AD 서버 설치

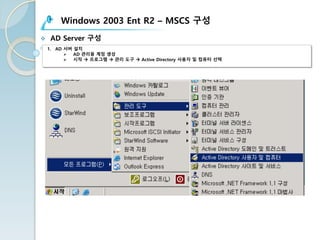

Ø AD 관리용 계정 생성
Ø 시작 à 프로그램 à 관리 도구 à Active Directory 사용자 및 컴퓨터 선택

v AD Server 구성
1. AD 서버 설치

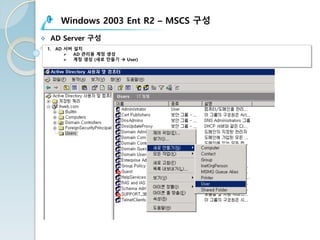

Ø 계정 생성 (새로 만들기 à User)

v AD Server 구성
1. AD 서버 설치

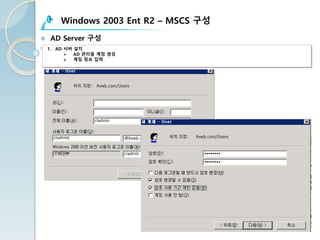

Ø 계정 정보 입력

v AD Server 구성
1. AD 서버 설치

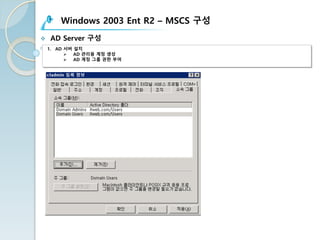

Ø AD 계정 그룹 권한 부여

v AD Server 구성
1. AD 서버 설치
Ø AD 서버 로그인 방법
Ø AD 도메인을 선택한 후 AD 계정으로 로그인합니다.
Ø 클라이언트도 동일한 방법으로 진행합니다.
AD 계정
AD 도메인

Ø Node 1 구성

v Node1,2 구성
1. Node1,2 구성
Ø AD Member 가입 및 iSCSI 연결 준비
Ø iSCSI Initiator 설치 진행

v Node1,2 구성
1. Node1,2 구성

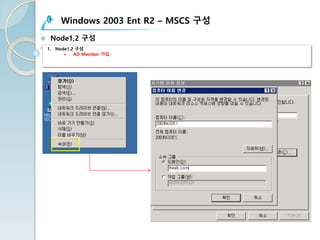

Ø AD Member 가입

v Node1,2 구성
1. Node1,2 구성
Ø AD Member 가입
Ø AD 계정 로그인

v Node1,2 구성
1. Node1,2 구성

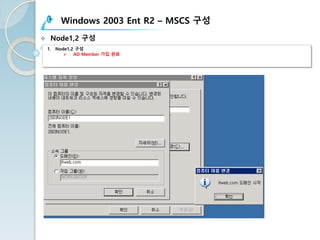

Ø AD Member 가입 완료

v Node1,2 구성
1. Node1,2 구성

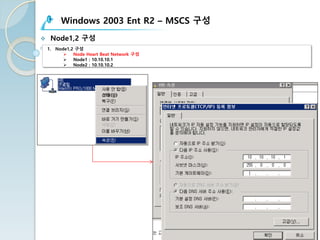

Ø Node Heart Beat Network 구성
Ø Node1 : 10.10.10.1
Ø Node2 : 10.10.10.2

v Node1,2 구성
1. Node1,2 구성

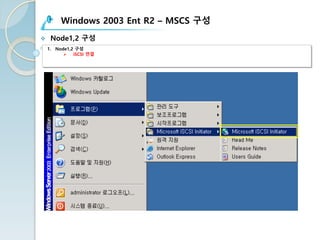

Ø iSCSI 연결

v Node1,2 구성
1. Node1,2 구성

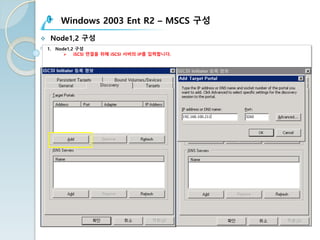

Ø iSCSI 연결을 위해 iSCSI 서버의 IP를 입력합니다.

v Node1,2 구성
1. Node1,2 구성
Ø iSCSI 연결
1
2
4
3

v Node1,2 구성
1. Node1,2 구성

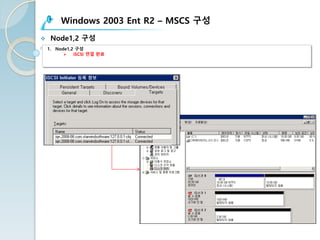

Ø iSCSI 연결 완료

v Node1,2 구성
1. Node1,2 구성

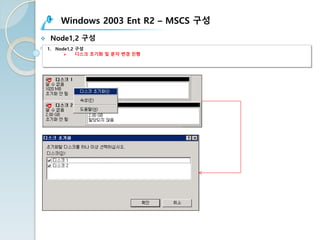

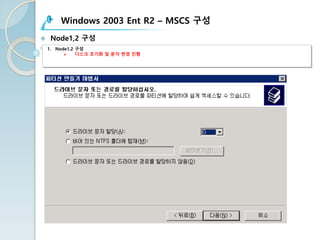

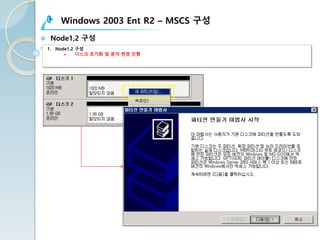

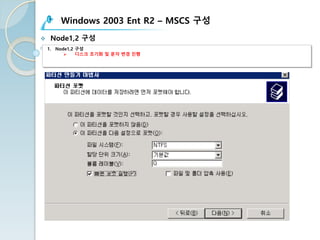

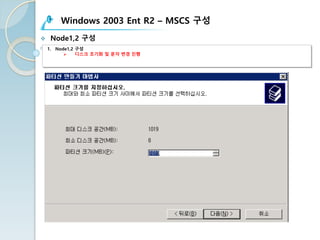

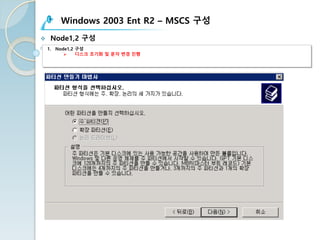

Ø 디스크 초기화 및 문자 변경 진행

v Node1,2 구성
1. Node1,2 구성

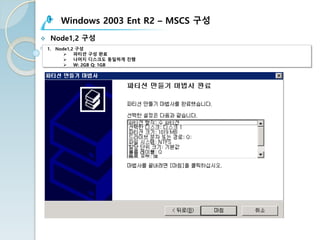

Ø 파티션 구성 완료
Ø 나머지 디스크도 동일하게 진행
Ø W: 2GB Q: 1GB

v Node1,2 구성
1. Node1,2 구성

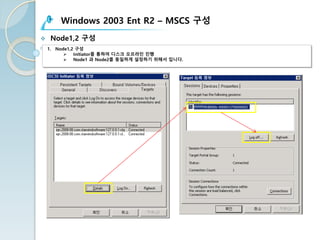

Ø Initiator를 통하여 디스크 오프라인 진행
Ø Node1 과 Node2를 동일하게 설정하기 위해서 입니다.

v Node1,2 구성
1. Node1,2 구성

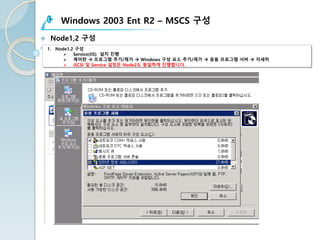

Ø Service(IIS) 설치 진행
Ø 제어판 à 프로그램 추가/제거 à Windows 구성 요소 추가/제거 à 응용 프로그램 서버 à 자세히
Ø iSCSI 및 Service 설정은 Node2도 동일하게 진행합니다.

Ø Web Service 구성

v Web Service 구성
1. Web Service 구성

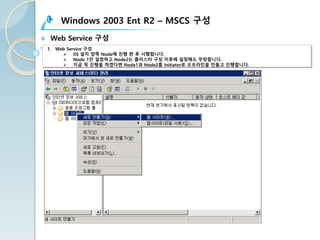

Ø IIS 설치 양쪽 Node에 진행 한 후 시행합니다.
Ø Node 1만 설정하고 Node2는 클러스터 구성 이후에 설정해도 무방합니다.
Ø 지금 꼭 진행을 하겠다면 Node1과 Node2를 Initiator로 오프라인을 만들고 진행합니다.

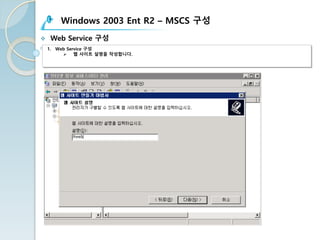

Ø 웹 사이트 설명을 작성합니다.

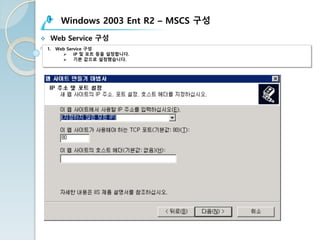

Ø IP 및 포트 등을 설정합니다.
Ø 기본 값으로 설정했습니다.

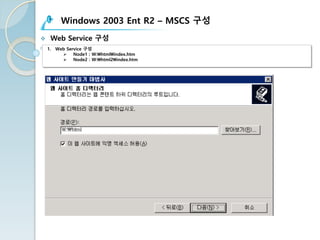

Ø Node1 : W:htmlindex.htm
Ø Node2 : W:html2index.htm

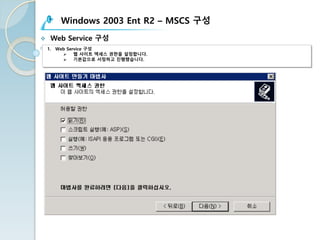

Ø 웹 사이트 액세스 권한을 설정합니다.
Ø 기본값으로 서정하고 진행했습니다.

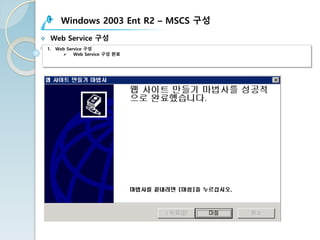

Ø Web Service 구성 완료

Ø Web Service Test

Ø Cluster Service 구축 및 세팅

v Cluster Service 구축 및 세팅
1. Cluster Service 구축 및 세팅

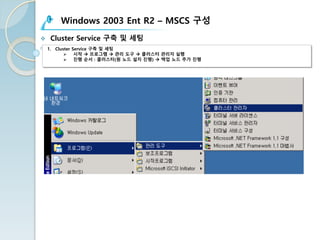

Ø 시작 à 프로그램 à 관리 도구 à 클러스터 관리자 실행
Ø 진행 순서 : 클러스터(원 노드 설치 진행) à 백업 노드 추가 진행

Ø 새 클러스터 만들기 를 선택

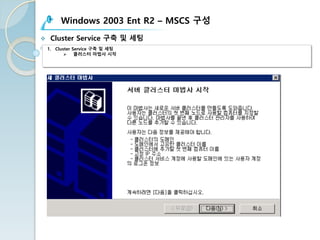

Ø 클러스터 마법사 시작

Ø 도메인(AD) 및 클러스터 이름을 지정합니다.

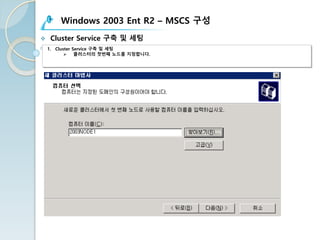

Ø 클러스터의 첫번째 노드를 지정합니다.

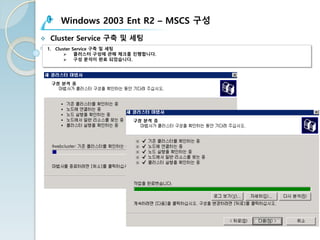

Ø 클러스터 구성에 관해 체크를 진행합니다.
Ø 구성 분석이 완료 되었습니다.

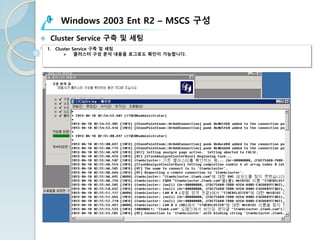

Ø 클러스터 구성 분석 내용을 로그로도 확인이 가능합니다.

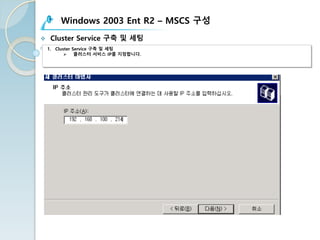

Ø 클러스터 서비스 IP를 지정합니다.

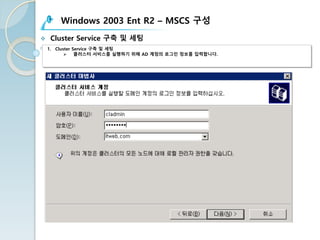

Ø 클러스터 서비스를 실행하기 위해 AD 계정의 로그인 정보를 입력합니다.

Ø 클러스터 구성 제안 요약

Ø 클러스터 구성 및 클러스터 구성 완료

Ø 클러스터 구성 내역을 로그로 확인 할 수 있습니다.

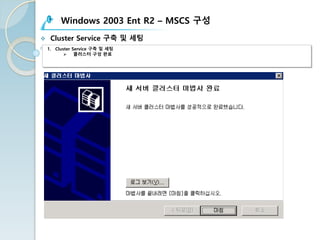

Ø 클러스터 구성 완료

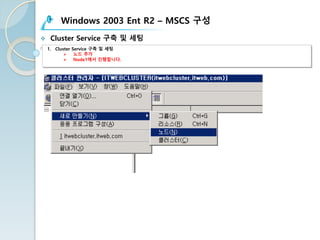

Ø 노드 추가
Ø Node1에서 진행합니다.

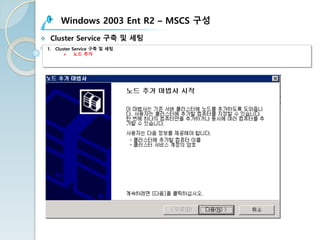

Ø 노드 추가

Ø 노드 추가

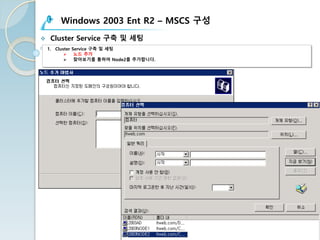

Ø 찾아보기를 통하여 Node2를 추가합니다.

Ø 노드 추가

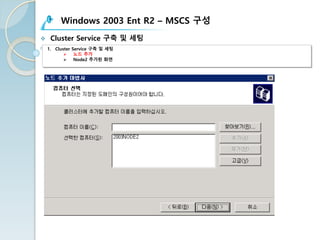

Ø Node2 추가된 화면

Ø 노드 추가
Ø 노드 추가로 인한 클러스터 구성 분석

Ø 노드 추가

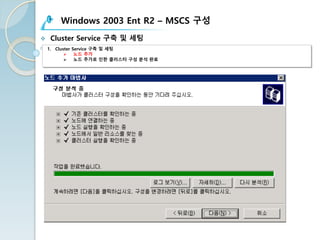

Ø 노드 추가로 인한 클러스터 구성 분석 완료

Ø 노드 추가

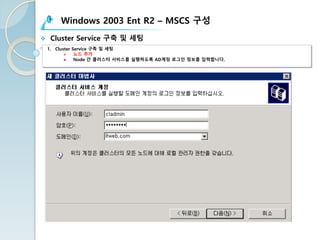

Ø Node 간 클러스터 서비스를 실행하도록 AD계정 로그인 정보를 입력합니다.

Ø 노드 추가

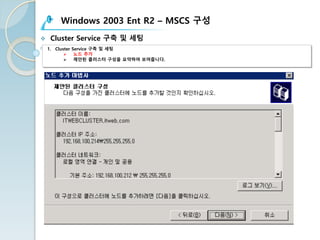

Ø 제안된 클러스터 구성을 요약하여 보여줍니다.

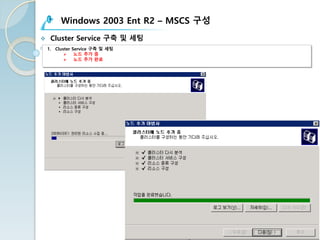

Ø 노드 추가 중
Ø 노드 추가 완료

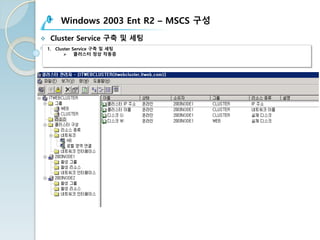

Ø 클러스터 정상 작동중

2. DNS 설정
Ø 클러스터 서비스 IP를 통하여 Web Service가 가능하게 설정합니다.
Ø www.itweb.com 으로 접속이 가능합니다.

Ø 운영 및 테스트

v 운영 및 테스트
1. Cluster 운영

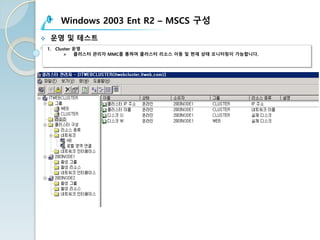

Ø 클러스터 관리자 MMC를 통하여 클러스터 리소스 이동 및 현재 상태 모니터링이 가능합니다.

2. Cluster 테스트

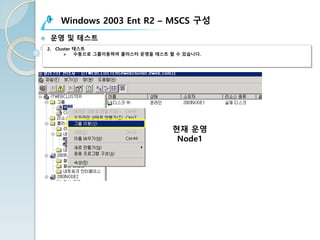

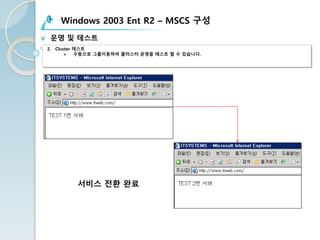

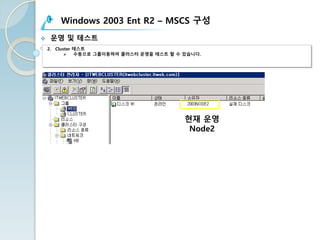

Ø 수동으로 그룹이동하여 클러스터 운영을 테스트 할 수 있습니다.
현재 운영
Node1

현재 운영
Node2

서비스 전환 완료

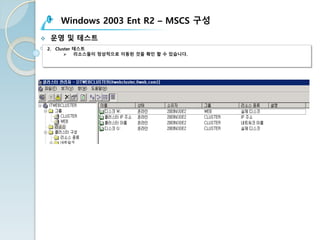

Ø 리소스들이 정상적으로 이동된 것을 확인 할 수 있습니다.
