1. 0 から始める VPC
クラスメソッド開発ブログ課外授業 3 日目

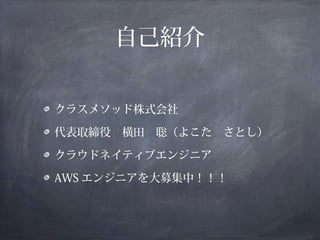

2. 自己紹介
クラスメソッド株式会社
代表取締役 横田 聡（よこた さとし）
クラウドネイティブエンジニア
AWS エンジニアを大募集中！！！

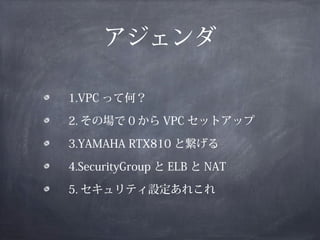

3. アジェンダ
1.VPC って何？
2. その場で 0 から VPC セットアップ
3.YAMAHA RTX810 と繋げる
4.SecurityGroup と ELB と NAT
5. セキュリティ設定あれこれ

4. Amazon VPC って何？
クラウドで仮想プライベートネットワーク
豊富なセキュリティ設定
豊富な接続オプション

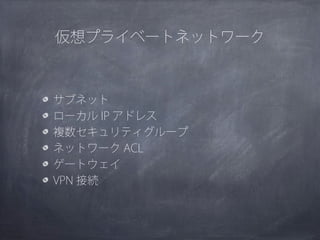

5. 仮想プライベートネットワーク
サブネット
ローカル IP アドレス
複数セキュリティグループ
ネットワーク ACL
ゲートウェイ
VPN 接続

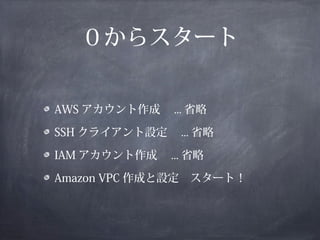

6. ０からスタート
AWS アカウント作成 ... 省略
SSH クライアント設定 ... 省略
IAM アカウント作成 ... 省略
Amazon VPC 作成と設定 スタート！

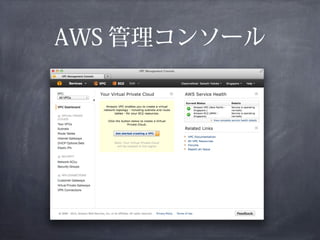

7. AWS 管理コンソール

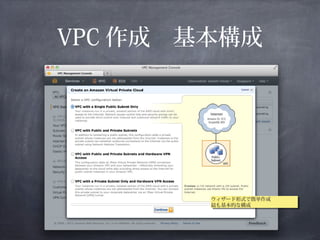

8. VPC 作成 基本構成
ウィザード形式で簡単作成
ウィザード形式で簡単作成
最も基本的な構成
最も基本的な構成

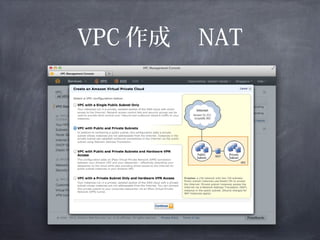

9. VPC 作成 NAT

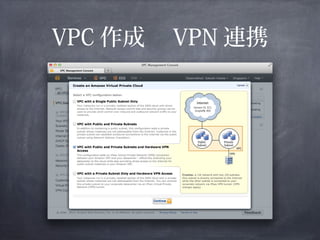

10. VPC 作成 VPN 連携

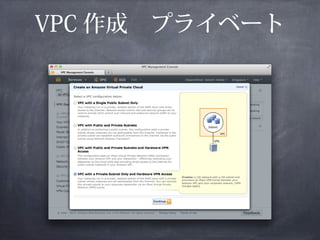

11. VPC 作成 プライベート

12. CIDR
アドレスブロック
アドレスブロック

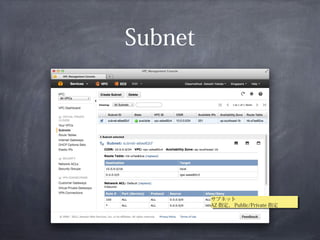

13. Subnet
サブネット
サブネット
AZ 指定、 Public/Private 指定
AZ 指定、 Public/Private 指定

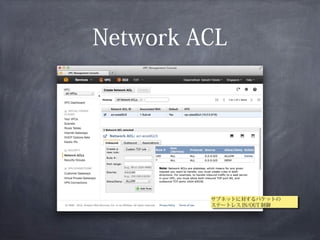

14. Network ACL
サブネットに対するパケットの
サブネットに対するパケットの
ステートレス IN/OUT 制御
ステートレス IN/OUT 制御

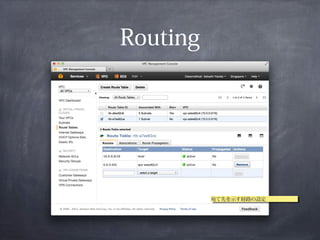

15. Routing
宛て先を示す経路の設定
宛て先を示す経路の設定

16. Security Group
ステートフルな IN/OUT 制御
ステートフルな IN/OUT 制御

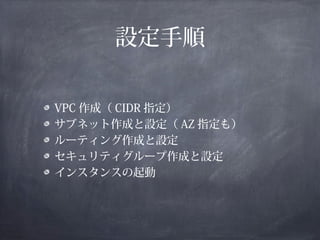

17. 設定手順
VPC 作成（ CIDR 指定）
サブネット作成と設定（ AZ 指定も）
ルーティング作成と設定
セキュリティグループ作成と設定
インスタンスの起動

18. インタンスの起動
サブネットを指定
ローカル IP の指定
セキュリティグループの指定
SSH 接続キーの指定
グローバル IP の指定

19. インタンスへ接続
EC2 インスタンス起動直後は、ローカル IP の
み割り当てられているため、インターネット
から接続できません。起動したサブネットが
プライベートのときはインターネットに繋が
りません。また、セキュリティグループでポ
ートが開いていないと繋がりません。

20. Public / Private / Protected
Public ：インターネットゲートウェイ
指定のあるサブネット
Private ：インターネットゲートウェイ
指定のないサブネット
Protected ： NAT 経由でインターネット
接続できるサブネット

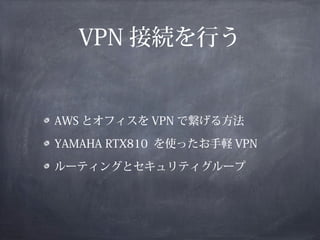

21. VPN 接続を行う
AWS とオフィスを VPN で繋げる方法
YAMAHA RTX810 を使ったお手軽 VPN
ルーティングとセキュリティグループ

22. AWS 側の設定
Customer Gateway の作成
Virtual Private Gateway の作成と VPC アタッ
チ
VPN Connection の作成とコンフィグ作成
セキュリティグループの設定
Route Propagation の設定

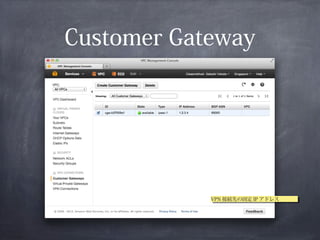

23. Customer Gateway
VPN 接続先の固定 IP アドレス
VPN 接続先の固定 IP アドレス

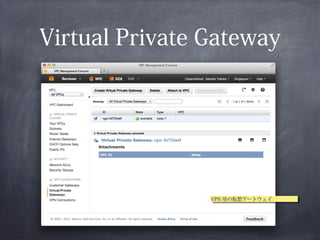

24. Virtual Private Gateway
VPN 用の仮想ゲートウェイ
VPN 用の仮想ゲートウェイ

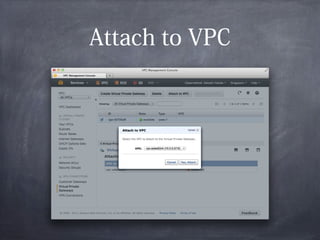

25. Attach to VPC

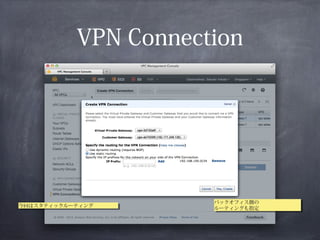

26. VPN Connection
バックオフィス側の
バックオフィス側の
今回はスタティックルーティング
今回はスタティックルーティング ルーティングも指定
ルーティングも指定

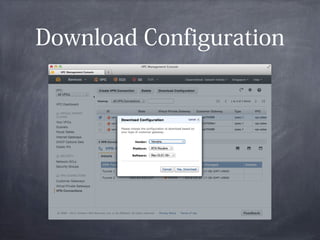

27. Download Configuration

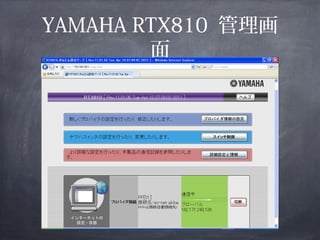

28. YAMAHA RTX810 管理画
面

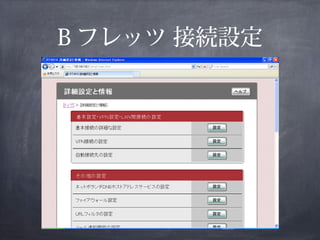

29. B フレッツ 接続設定

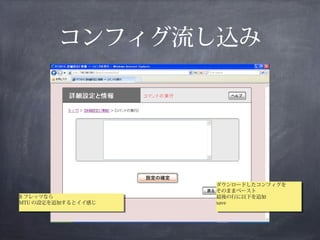

30. コンフィグ流し込み
ダウンロードしたコンフィグを
ダウンロードしたコンフィグを
そのままペースト
そのままペースト
B フレッツなら
B フレッツなら 最後の行に以下を追加
最後の行に以下を追加
MTU の設定を追加するとイイ感じ
MTU の設定を追加するとイイ感じ save
save

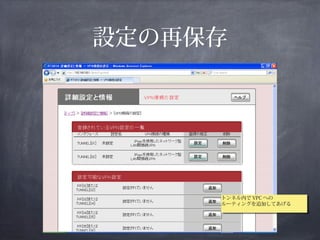

31. 設定の再保存
トンネル内で VPC への
トンネル内で VPC への
ルーティングを追加してあげる
ルーティングを追加してあげる

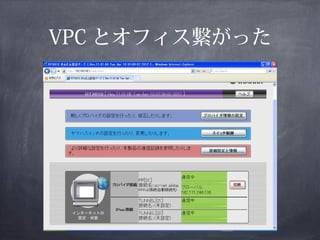

32. VPC とオフィス繋がった

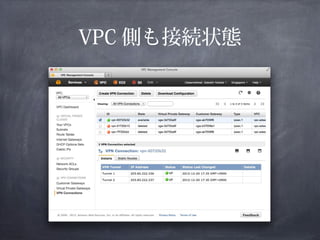

33. VPC 側も接続状態

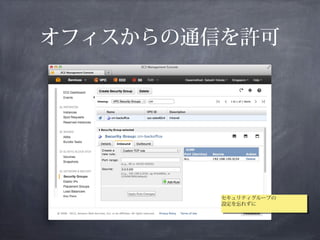

34. オフィスからの通信を許可
セキュリティグループの
セキュリティグループの
設定を忘れずに
設定を忘れずに

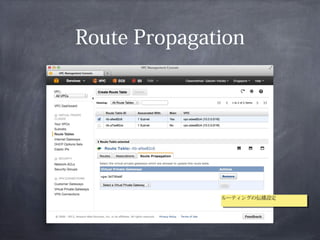

35. Route Propagation
ルーティングの伝播設定
ルーティングの伝播設定

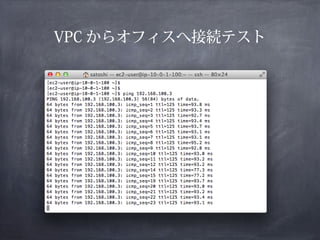

36. VPC からオフィスへ接続テスト

37. オフィスから VPC へ接続テスト

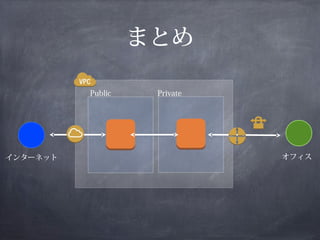

38. まとめ
Public Private
インターネット オフィス

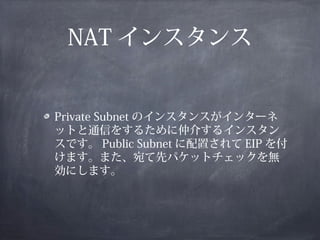

39. NAT インスタンス
Private Subnet のインスタンスがインターネ
ットと通信をするために仲介するインスタン
スです。 Public Subnet に配置されて EIP を付
けます。また、宛て先パケットチェックを無
効にします。

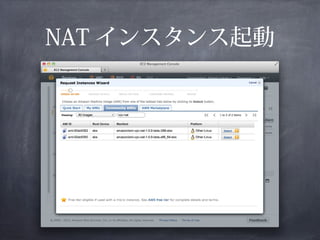

40. NAT インスタンス起動

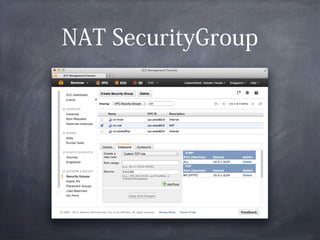

41. NAT SecurityGroup

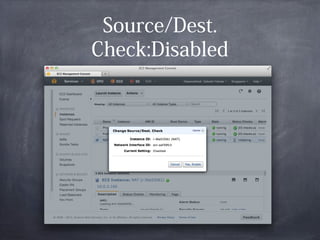

42. Source/Dest.
Check:Disabled

43. Route to NAT

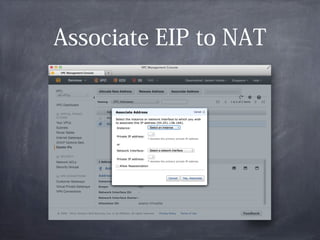

44. Associate EIP to NAT

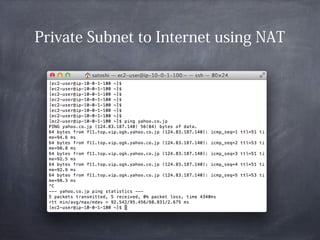

45. Private Subnet to Internet using NAT

46. SecurityGroup IN/OUT
SG-1 SG-2
OUT IN
IN OUT

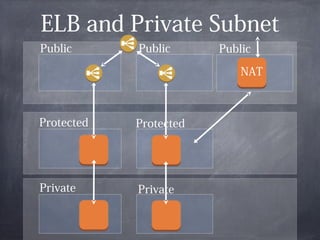

47. ELB and Private Subnet
Public Public Public
NAT
Protected Protected
Private Private

48. ssh -i you.pem with@classmethod.jp
