VIOPS01: ミューソレーター （床免震） アイディールブレーン株式会社 代表取締役社長 佐藤孝典 2008年8月21日(木曜日) 13:00-18:00 VIOPS01 WORKSHOP Virtualized Infrastructures Workshop [01]

1. ミューソレーター
（床免震）
アイディールブレーン（株）
代表取締役社長 佐藤孝典

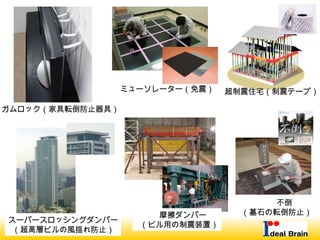

2. ガムロック（家具転倒防止器具）
スーパースロッシングダンパー
（超高層ビルの風揺れ防止）
ミューソレーター（免震）
摩擦ダンパー
（ビル用の制震装置）
不倒
（墓石の転倒防止）
超制震住宅（制震テープ）

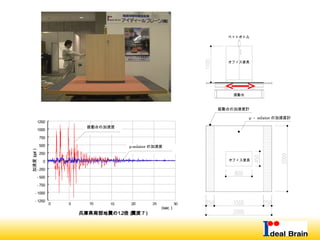

4. 兵庫県南部地震の1.2倍（震度７）
- 1250
- 1000
- 750
- 500
- 250
0
250
500
750
1000
1250
(sec）
加速度（gal）
5 10 252015 300
振動台の加速度
solatorμ‐ の加速度
振動台の加速度計
μ － solator の加速度計
振動台
ペットボトル
オフィス家具
オフィス家具

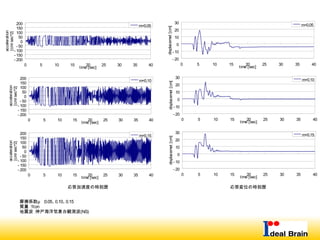

5. 摩擦係数μ ：0.05、0.10、0.15
質量：1ton
地震波：神戸海洋気象台観測波(NS)
- 200
- 150
- 100
- 50
0
50
100
150
200
0 5 10 15 20 25 30 35 40
time [sec]
acceleration
[cm/sec^2]
m=0.05
- 200
- 150
- 100
- 50
0
50
100
150
200
0 5 10 15 20 25 30 35 40
time [sec]
acceleration
[cm/sec^2]
m=0.10
- 200
- 150
- 100
- 50
0
50
100
150
200
0 5 10 15 20 25 30 35 40
time [sec]
acceleration
[cm/sec^2]
m=0.15
- 20
- 10
0
10
20
30
0 5 10 15 20 25 30 35 40
time [sec]
displacemet[cm]
m=0.05
- 20
- 10
0
10
20
30
0 5 10 15 20 25 30 35 40
time [sec]
displacemet[cm]
m=0.10
- 20
- 10
0
10
20
30
0 5 10 15 20 25 30 35 40
time [sec]
displacemet[cm]
m=0.15
応答加速度の時刻歴 応答変位の時刻歴

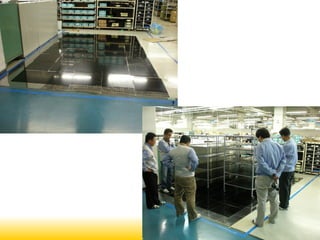

6. ・サーバー室、検査機器室
「免震 +OA フロア」、「直置き免震」
・古い賃貸ビルの付加価値アップ、デューデリ用
「免震 +OA フロア」

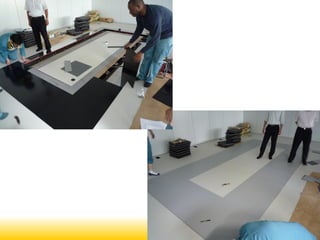

・図書館の既存書庫をリニューアル
「直置き免震」

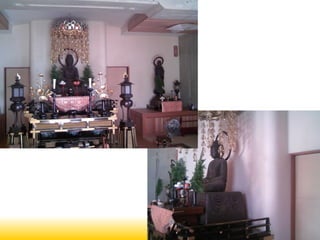

・美術館や博物館の展示物
「花ビン式免震」、「免震テーブル」
・工場の生産ライン、薬品庫、倉庫の BCP
「直置き免震」

7. 想定外の大地震でスピンアウトしても安全。
落差はわずか 2mm 。 （フェール・セーフ）
最適な摩擦係数（ μ=10% ）で免震をコントロール
日常時には、動き過ぎない。
大地震時には、免震となる。
安全、簡単、安価の極致を追求。

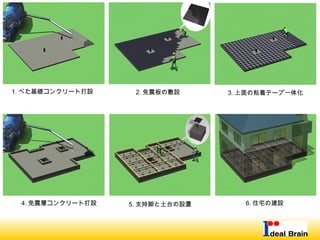

14. 1. べた基礎コンクリート打設
4. 免震層コンクリート打設
2. 免震板の敷設 3. 上面の粘着テープ一体化
6. 住宅の建設5. 支持脚と土台の設置

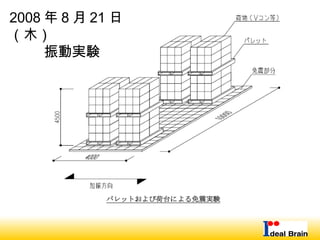

15. 2008 年 8 月 21 日
（木）
振動実験

16. 2008 年 8 月 21 日
（木）
振動実験

17. 2008 年 9 月 1 日
（月）
振動実験

18. 2008 年 9 月 1 日
（月）
振動実験
