Unreal Open Day 2017_Unreal Engine 4 Animation
该文档概述了虚幻引擎4的动画系统，包括动画资源的类型、动画混合、子动画实例以及优化技术。它详细讨论了动画如何通过各种节点和资源架构工作，并提供了不同情况下的使用示例。文档还涉及性能优化和动画更新的管理，旨在提升动画制作的效率和效果。
![PyCon 2017 프로그래머가 이사하는 법 2 [천원경매]](https://cdn.slidesharecdn.com/ss_thumbnails/pycon20172-170813134610-thumbnail.jpg?width=640&height=640&fit=bounds)
![[야생의 땅: 듀랑고] 지형 관리 완전 자동화 - 생생한 AWS와 Docker 체험기](https://cdn.slidesharecdn.com/ss_thumbnails/ndc2016-160426115105-thumbnail.jpg?width=640&height=640&fit=bounds)
Unreal Open Day 2017_Unreal Engine 4 Animation
- 1. UNREAL ENGINE 4 Animation EpicGames Wang Mi mi.wang@epicgames.com
- 2. OVERVIEW • 动画系统如何工作 • 资源 •AnimGraph • 一些使用上的例子 • AnimInstance • Sub Anim Instance • AnimNode • Live Link • Immediate Mode Physics • SpeedWarping • 其他 • Child AnimBP • DistanceCurve • 优化 #UOD 2017
- 3.

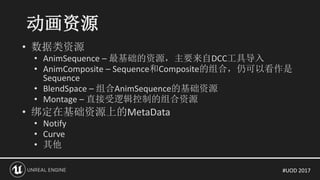

- 4. • 数据类资源 • AnimSequence– 最基础的资源，主要来自DCC工具导入 • AnimComposite – Sequence和Composite的组合，仍可以看作是 Sequence • BlendSpace – 组合AnimSequence的基础资源 • Montage – 直接受逻辑控制的组合资源 • 绑定在基础资源上的MetaData • Notify • Curve • 其他 动画资源 #UOD 2017

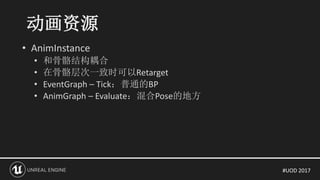

- 5. • AnimInstance • 和骨骼结构耦合 •在骨骼层次一致时可以Retarget • EventGraph – Tick：普通的BP • AnimGraph – Evaluate：混合Pose的地方 动画资源 #UOD 2017

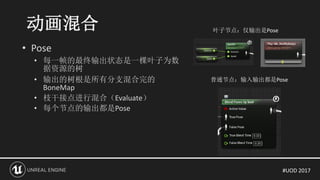

- 6. • Pose • 每一帧的最终输出状态是一棵叶子为数 据资源的树 •输出的树根是所有分支混合完的 BoneMap • 枝干接点进行混合（Evaluate） • 每个节点的输出都是Pose 动画混合 #UOD 2017 叶子节点：仅输出是Pose 普通节点：输入输出都是Pose
- 7. 动画混合 #UOD 2017 Blend by bool Blendby Weight Blend per bone Sequence BlendSpace Pose Sequence Sequence
- 8. #UOD 2017 多帧混合同步 • SyncGroups
- 9.

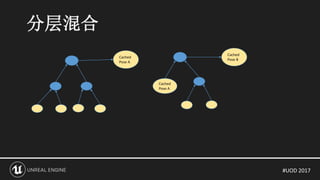

- 10. 分层混合 #UOD 2017 Cached Pose A Cached PoseA Cached Pose B

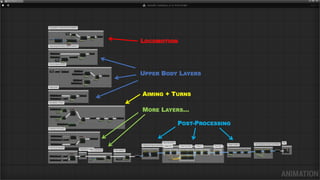

- 11. #UOD 2017 LOCOMOTION UPPER BODYLAYERS AIMING + TURNS MORE LAYERS… POST-PROCESSING
- 12.

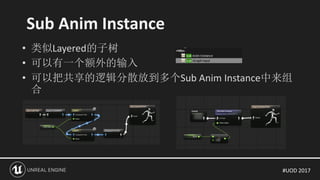

- 13. Sub Anim Instance #UOD2017 • 类似Layered的子树 • 可以有一个额外的输入 • 可以把共享的逻辑分散放到多个Sub Anim Instance中来组 合
- 14.
- 15.
- 16.
- 17.

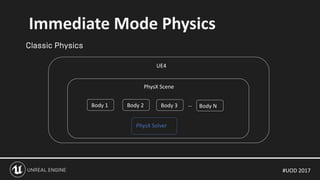

- 18. Immediate Mode Physics #UOD2017 PhysX Scene Body 1 Body 2 Body 3 Body N… PhysX Solver UE4

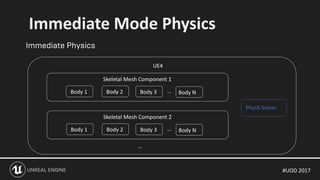

- 19. Immediate Mode Physics #UOD2017 Body 1 Body 2 Body 3 Body N… PhysX Solver Skeletal Mesh Component 1 UE4 Body 1 Body 2 Body 3 Body N… Skeletal Mesh Component 2 …
- 20.
- 21.
- 22.
- 23.

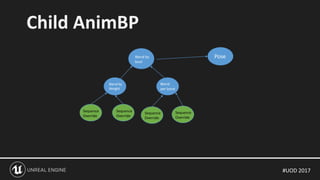

- 24. Child AnimBP #UOD 2017 Blendby bool Blend by Weight Blend per bone Sequence Override Sequence Override Pose Sequence Override Sequence Override
- 25.

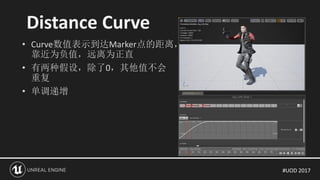

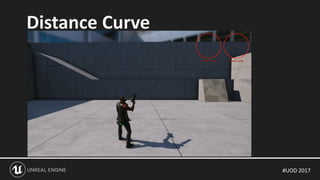

- 26. Distance Curve #UOD 2017 •Curve数值表示到达Marker点的距离， 靠近为负值，远离为正直 • 有两种假设，除了0，其他值不会 重复 • 单调递增

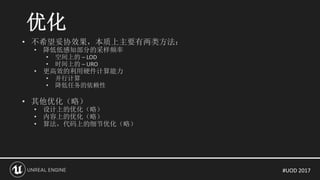

- 27. • 不希望妥协效果，本质上主要有两类方法： • 降低低感知部分的采样频率 •空间上的 – LOD • 时间上的 – URO • 更高效的利用硬件计算能力 • 并行计算 • 降低任务的依赖性 • 其他优化（略） • 设计上的优化（略） • 内容上的优化（略） • 算法，代码上的细节优化（略） 优化 #UOD 2017

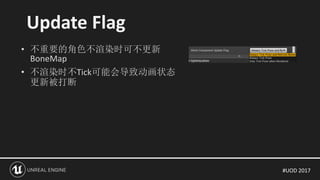

- 28. Update Flag #UOD 2017 •不重要的角色不渲染时可不更新 BoneMap • 不渲染时不Tick可能会导致动画状态 更新被打断

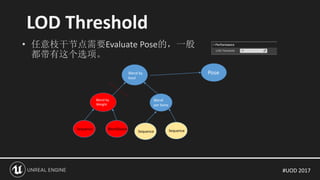

- 29. LOD Threshold #UOD 2017 •任意枝干节点需要Evaluate Pose的，一般 都带有这个选项。 Blend by bool Blend by Weight Blend per bone Sequence BlendSpace Pose Sequence Sequence
- 30.

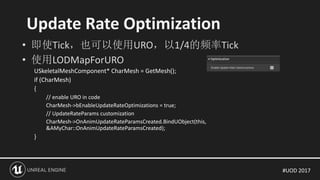

- 31. Update Rate Optimization #UOD2017 • 即使Tick，也可以使用URO，以1/4的频率Tick • 使用LODMapForURO USkeletalMeshComponent* CharMesh = GetMesh(); if (CharMesh) { // enable URO in code CharMesh->bEnableUpdateRateOptimizations = true; // UpdateRateParams customization CharMesh->OnAnimUpdateRateParamsCreated.BindUObject(this, &AMyChar::OnAnimUpdateRateParamsCreated); }

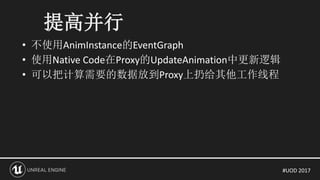

- 32. • 不使用AnimInstance的EventGraph • 使用NativeCode在Proxy的UpdateAnimation中更新逻辑 • 可以把计算需要的数据放到Proxy上扔给其他工作线程 提高并行 #UOD 2017

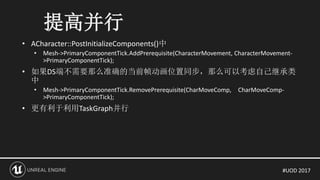

- 33. • ACharacter::PostInitializeComponents()中 • Mesh->PrimaryComponentTick.AddPrerequisite(CharacterMovement,CharacterMovement- >PrimaryComponentTick); • 如果DS端不需要那么准确的当前帧动画位置同步，那么可以考虑自己继承类 中 • Mesh->PrimaryComponentTick.RemovePrerequisite(CharMoveComp, CharMoveComp- >PrimaryComponentTick); • 更有利于利用TaskGraph并行 提高并行 #UOD 2017

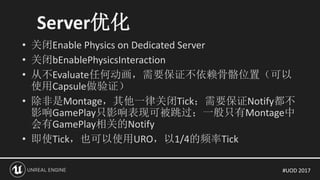

- 34. • 关闭Enable Physicson Dedicated Server • 关闭bEnablePhysicsInteraction • 从不Evaluate任何动画，需要保证不依赖骨骼位置（可以 使用Capsule做验证） • 除非是Montage，其他一律关闭Tick；需要保证Notify都不 影响GamePlay只影响表现可被跳过；一般只有Montage中 会有GamePlay相关的Notify • 即使Tick，也可以使用URO，以1/4的频率Tick Server优化 #UOD 2017

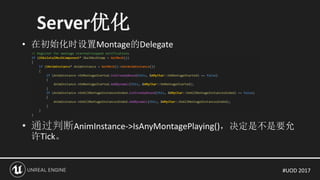

- 35. Server优化 #UOD 2017 • 在初始化时设置Montage的Delegate •通过判断AnimInstance->IsAnyMontagePlaying()，决定是不是要允 许Tick。

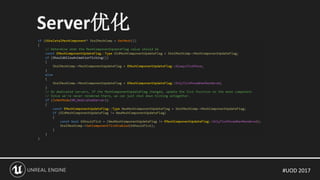

- 36.
- 37.
