UMLの基本的な考え方を解説しています。 業務系の非エンジニアの方に読んでほしい内容です。

1. Unified Modeling Language
図で事象を捉えること
住友 孝郎

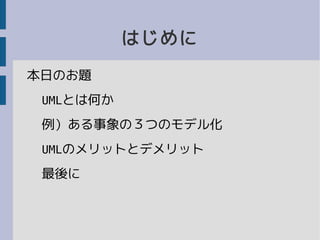

2. はじめに
本日のお題
UMLとは何か
例）ある事象の３つのモデル化
UMLのメリットとデメリット
最後に

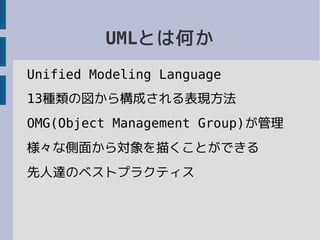

3. UMLとは何か
Unified Modeling Language
13種類の図から構成される表現方法
OMG(Object Management Group)が管理
様々な側面から対象を描くことができる
先人達のベストプラクティス

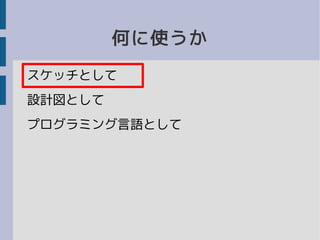

4. 何に使うか
スケッチとして
設計図として
プログラミング言語として

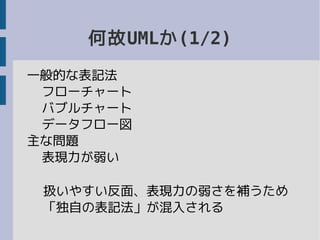

5. 何故UMLか(1/2)
一般的な表記法
フローチャート
バブルチャート
データフロー図
主な問題
表現力が弱い
扱いやすい反面、表現力の弱さを補うため
「独自の表記法」が混入される

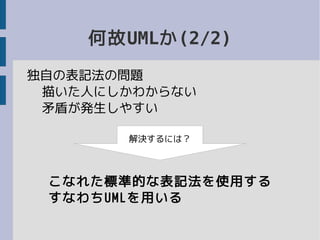

6. 何故UMLか(2/2)
独自の表記法の問題
描いた人にしかわからない
矛盾が発生しやすい
解決するには？
こなれた標準的な表記法を使用する
すなわちUMLを用いる

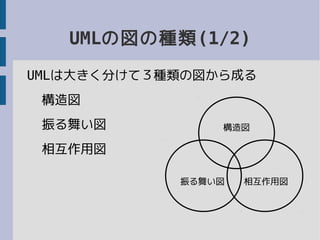

7. UMLの図の種類(1/2)
振る舞い図 相互作用図
構造図
UMLは大きく分けて３種類の図から成る
構造図
振る舞い図
相互作用図

8. UMLの図の種類(2/2)
構造図
オブジェクト図
クラス図
パッケージ図
コンポーネント図
複合構造図
配置図
振る舞い図
ユースケース図
アクティビティ図
ステートマシン図
相互作用図
コミュニケーション図
シーケンス図
タイミング図
相互作用概要図

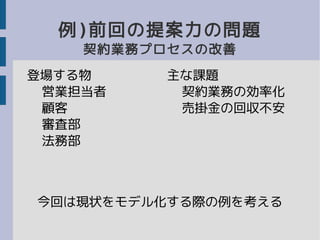

9. 例)前回の提案力の問題
契約業務プロセスの改善
登場する物
営業担当者
顧客
審査部
法務部
主な課題
契約業務の効率化
売掛金の回収不安
今回は現状をモデル化する際の例を考える

10. 例)アクティビティ図(1/3)
アクティビティ図の要素
開始ノード
終了ノード
アクションノード
オブジェクトノード
デシジョンノード
マージノード
[条件1]
[条件2]
順次処理や並列処理を表記できる
フローチャートに似た表記法である
開始ノードから終了ノードへの一連の流れで表す

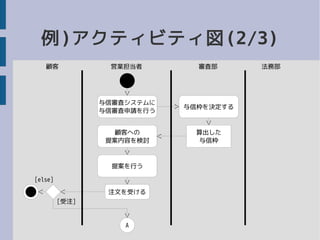

11. 例)アクティビティ図(2/3)
与信審査システムに
与信審査申請を行う
与信枠を決定する
算出した
与信枠
顧客への
提案内容を検討
提案を行う
注文を受ける
営業担当者顧客 審査部 法務部
[受注]
[else]
A

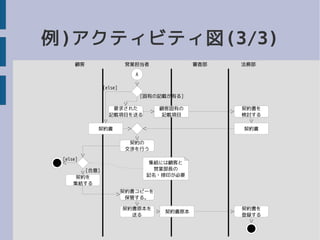

12. 例)アクティビティ図(3/3)
要求された
記載項目を送る
顧客固有の
記載項目
契約書を
検討する
契約書 契約書
契約を
集結する
契約の
交渉を行う
契約書コピーを
保管する。
契約書原本を
送る
集結には顧客と
営業部長の
記名・捺印が必要
[固有の記載が有る]
[else]
[else]
[合意]
A
営業担当者顧客 審査部 法務部
契約書を
登録する
契約書原本

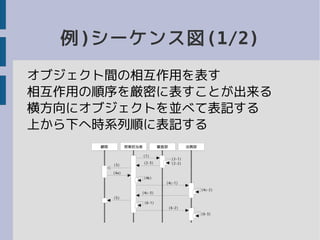

13. 例)シーケンス図(1/2)
オブジェクト間の相互作用を表す
相互作用の順序を厳密に表すことが出来る
横方向にオブジェクトを並べて表記する
上から下へ時系列順に表記する
営業担当者顧客 審査部 法務部
(1)
(2-1)
(2-2)(2-3)
(3)
(4a)
(4b)
(4c-1)
(4c-2)
(4c-3)
(5)
(6-1)
(6-2)
(6-3)

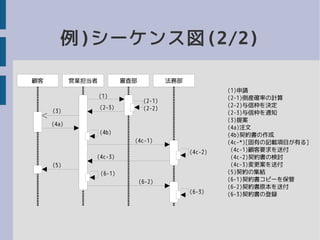

14. 例)シーケンス図(2/2)
営業担当者顧客 審査部 法務部
(1)申請
(2-1)倒産確率の計算
(2-2)与信枠を決定
(2-3)与信枠を通知
(3)提案
(4a)注文
(4b)契約書の作成
(4c-*)[固有の記載項目が有る]
(4c-1)顧客要求を送付
(4c-2)契約書の検討
(4c-3)変更案を送付
(5)契約の集結
(6-1)契約書コピーを保管
(6-2)契約書原本を送付
(6-3)契約書の登録
(1)
(2-1)
(2-2)(2-3)
(3)
(4a)
(4b)
(4c-1)
(4c-2)
(4c-3)
(5)
(6-1)
(6-2)
(6-3)

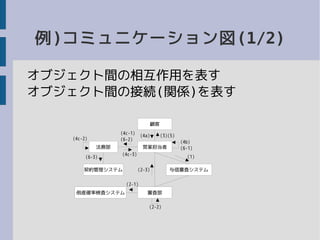

15. 例)コミュニケーション図(1/2)
オブジェクト間の相互作用を表す
オブジェクト間の接続(関係)を表す
審査部
営業担当者
与信審査システム
顧客
倒産確率検査システム
法務部
(1)
(2-1)
(3)(5)
(4b)
(6-1)
(4c-1)
(6-2)(4c-2)
(4c-3)
(2-2)
(4a)
(2-3)契約管理システム
(6-3)

16. 例)コミュニケーション図(2/2)
審査部
営業担当者
与信審査システム
顧客
倒産確率検査システム
法務部
外部DBの
財務データを
使用する
(1)
(2-1)
(3)(5)
(4b)
(6-1)
(4c-1)
(6-2)(4c-2)
(4c-3)
(2-2)
(1)申請
(2-1)倒産確率の計算
(2-2)与信枠を決定
(2-3)与信枠を通知
(3)提案
(4a)注文
(4b)契約書の作成
(4c-*)[固有の記載項目が有る]
(4c-1)顧客要求を送付
(4c-2)契約書の検討
(4c-3)変更案を送付
(5)契約の集結
(6-1)契約書コピーを保管
(6-2)契約書原本を送付
(6-3)契約書の登録
(4a)
(2-3)契約管理システム
(6-3)

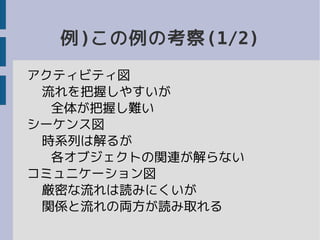

17. 例)この例の考察(1/2)
アクティビティ図
流れを把握しやすいが
全体が把握し難い
シーケンス図
時系列は解るが
各オブジェクトの関連が解らない
コミュニケーション図
厳密な流れは読みにくいが
関係と流れの両方が読み取れる

18. 例)この例の考察(2/2)
この問題はコミュニケーション図のように
モデル化して捉えると考えやすい
モデル化の過信も禁物
逆に盲点を生むことがあるので注意

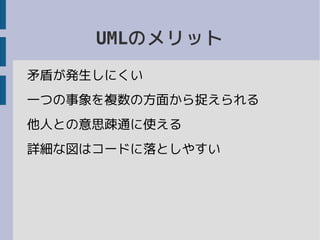

19. UMLのメリット
矛盾が発生しにくい
一つの事象を複数の方面から捉えられる
他人との意思疎通に使える
詳細な図はコードに落としやすい

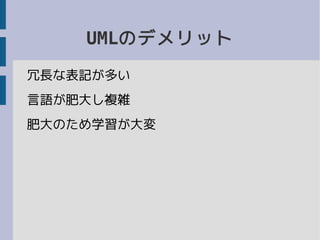

20. UMLのデメリット
冗長な表記が多い
言語が肥大し複雑
肥大のため学習が大変

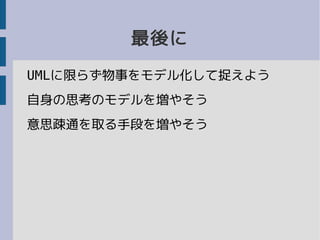

21. 最後に
UMLに限らず物事をモデル化して捉えよう
自身の思考のモデルを増やそう
意思疎通を取る手段を増やそう

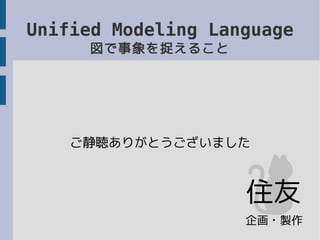

22. Unified Modeling Language
図で事象を捉えること
ご静聴ありがとうございました
企画・製作
住友
