Tugas Presentasi listrik statis
Dokumen ini membahas tentang listrik statis pada tingkat pendidikan fisika kelas IX, termasuk pengertian atom, muatan listrik, hukum Coulomb, medan listrik, dan induksi listrik. Selain itu, dijelaskan juga mengenai alat seperti elektroskop dan penerapan listrik statis seperti penangkal petir dan generator Van de Graaff. Informasi ini dimaksudkan untuk mempermudah pemahaman siswa tentang konsep listrik statis.
More Related Content
Tugas Presentasi listrik statis

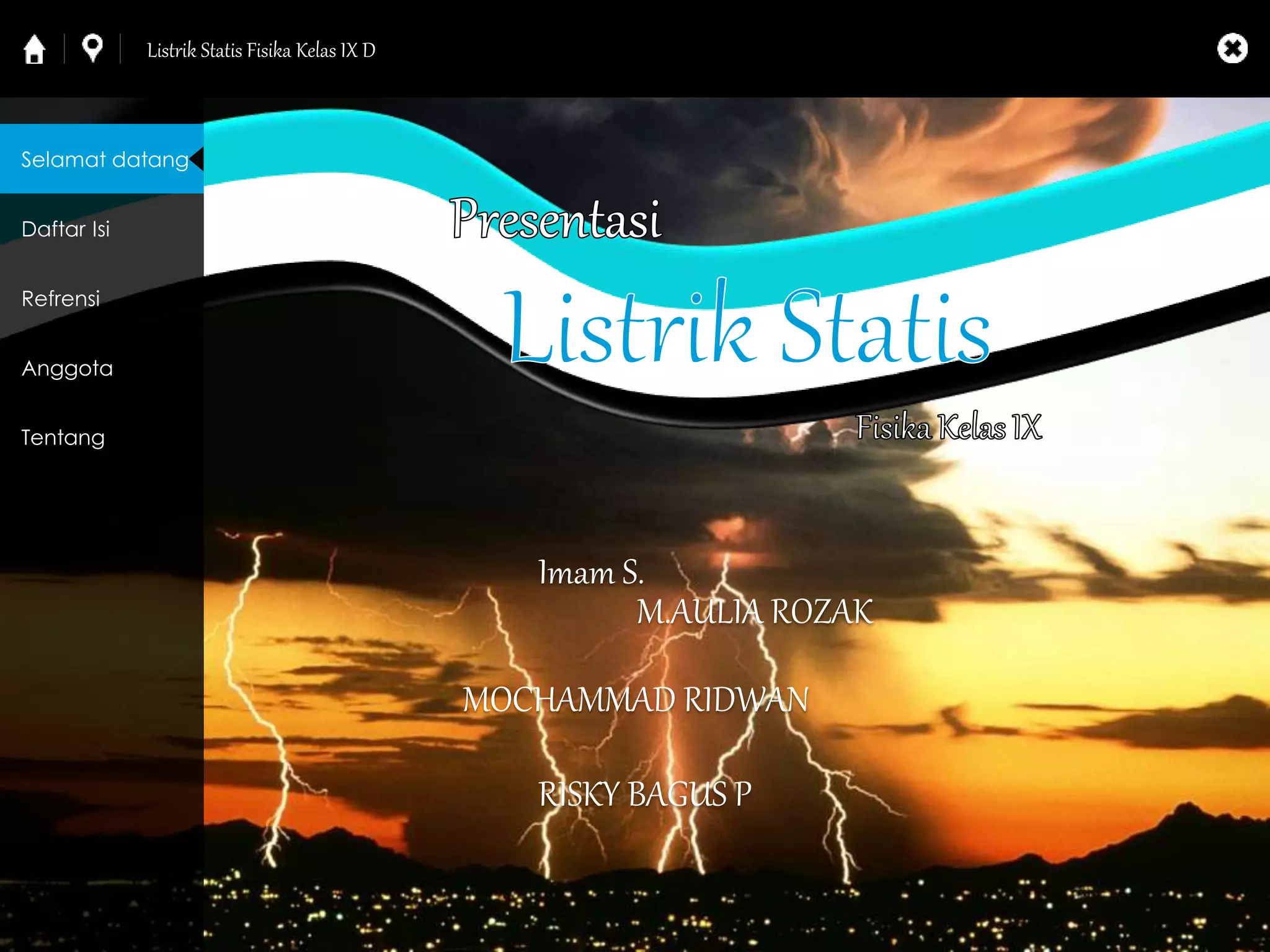

- 1. Listrik Statis FisikaKelas IX D Imam S. MOCHAMMAD RIDWAN RISKY BAGUS P Selamat datang Daftar Isi Refrensi Anggota Tentang M.AULIA ROZAK

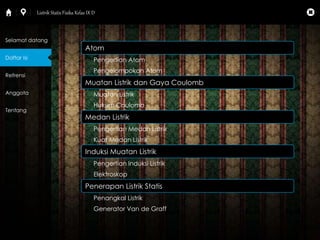

- 2. Atom Pengertian Atom Pengelompokan Atom Muatan Listrik dan Gaya Coulomb Muatan Listrik Hukum Coulomb Medan Listrik Pengertian Medan Listrik Kuat Medan Listrik Induksi Muatan Listrik Pengertian Induksi Listrik Elektroskop Penerapan Listrik Statis Penangkal Listrik Generator Van de Graff Selamat datang Daftar Isi Refrensi Anggota Tentang Listrik Statis Fisika Kelas IX D

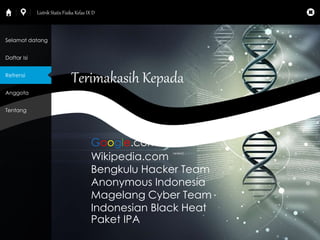

- 3. Terimakasih Kepada Google.com Wikipedia.com Bengkulu Hacker Team Anonymous Indonesia Magelang Cyber Team Indonesian Black Heat Paket IPA Selamat datang Daftar Isi Refrensi Anggota Tentang Listrik Statis Fisika Kelas IX D

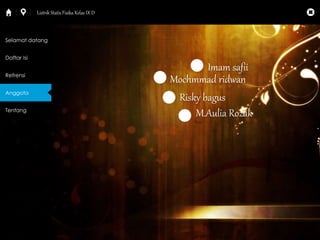

- 4. Selamat datang DaftarIsi Refrensi Anggota Tentang Listrik Statis Fisika Kelas IX D Imam safii Mochmmad ridwan Risky bagus M.Aulia Rozak

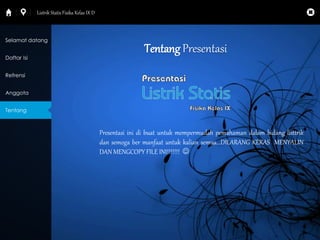

- 5. Tentang Presentasi Presentasiini di buat untuk mempermudah pemahaman dalam bidang listtrik dan semoga ber manfaat untuk kalian semua...DILARANG KERAS MENYALIN DAN MENGCOPY FILE INI!!!!!!! Selamat datang Daftar Isi Refrensi Anggota Tentang Listrik Statis Fisika Kelas IX D

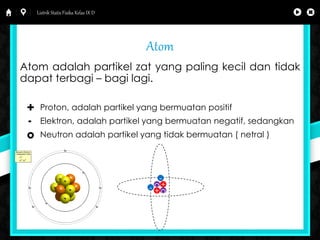

- 6. Listrik Statis FisikaKelas IX D Atom Atom adalah partikel zat yang paling kecil dan tidak dapat terbagi – bagi lagi. Proton, adalah partikel yang bermuatan positif Elektron, adalah partikel yang bermuatan negatif, sedangkan Neutron adalah partikel yang tidak bermuatan ( netral ) - + - o +o

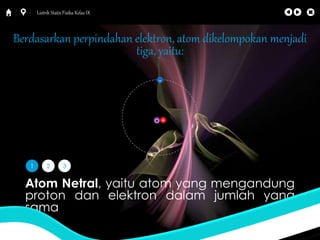

- 7. Listrik Statis FisikaKelas IX Berdasarkan perpindahan elektron, atom dikelompokan menjadi tiga, yaitu: - o+ 1 2 3 Atom Netral, yaitu atom yang mengandung proton dan elektron dalam jumlah yang sama

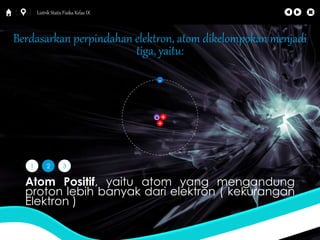

- 8. Listrik Statis FisikaKelas IX Berdasarkan perpindahan elektron, atom dikelompokan menjadi tiga, yaitu: - o+ + 1 2 3 Atom Positif, yaitu atom yang mengandung proton lebih banyak dari elektron ( kekurangan Elektron )

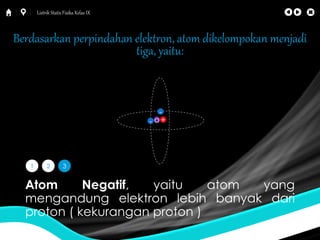

- 9. Listrik Statis FisikaKelas IX Berdasarkan perpindahan elektron, atom dikelompokan menjadi tiga, yaitu: 1 2 3 - o+ - Atom Negatif, yaitu atom yang mengandung elektron lebih banyak dari proton ( kekurangan proton )

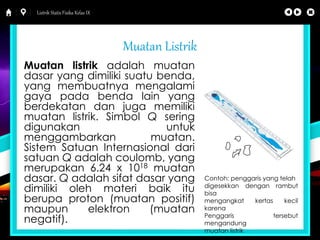

- 10. Listrik Statis FisikaKelas IX Muatan Listrik Muatan listrik adalah muatan dasar yang dimiliki suatu benda, yang membuatnya mengalami gaya pada benda lain yang berdekatan dan juga memiliki muatan listrik. Simbol Q sering digunakan untuk menggambarkan muatan. Sistem Satuan Internasional dari satuan Q adalah coulomb, yang merupakan 6.24 x 1018 muatan dasar. Q adalah sifat dasar yang dimiliki oleh materi baik itu berupa proton (muatan positif) maupun elektron (muatan negatif). Contoh: penggaris yang telah digesekkan dengan rambut bisa mengangkat kertas kecil karena Penggaris tersebut mengandung muatan listrik

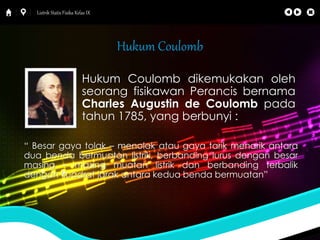

- 11. Listrik Statis FisikaKelas IX Hukum Coulomb Hukum Coulomb dikemukakan oleh seorang fisikawan Perancis bernama Charles Augustin de Coulomb pada tahun 1785, yang berbunyi : “ Besar gaya tolak – menolak atau gaya tarik menarik antara dua benda bermuatan listrik, berbanding lurus dengan besar masing – masing muatan listrik dan berbanding terbalik dengan kuadrat jarak antara kedua benda bermuatan”

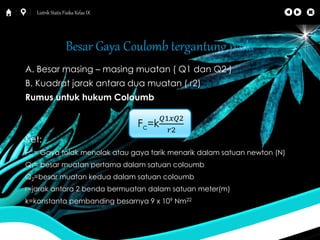

- 12. Listrik Statis FisikaKelas IX Besar Gaya Coulomb tergantung pada A. Besar masing – masing muatan ( Q1 dan Q2 ) B. Kuadrat jarak antara dua muatan ( r2) Rumus untuk hukum Coloumb 푄1푥푄2 Fc=k 푟2 Ket: Fc = Gaya tolak menolak atau gaya tarik menarik dalam satuan newton (N) Q1= besar muatan pertama dalam satuan coloumb Q2=besar muatan kedua dalam satuan coloumb r=jarak antara 2 benda bermuatan dalam satuan meter(m) k=konstanta pembanding besarnya 9 x 109 Nm22
- 13. Listrik Statis FisikaKelas IX Medan Listrik Medan listrik adalah daerah di sekitar benda bermuatan listrik yang masih mengalami gaya listrik (gaya tarik atau gaya tolak).

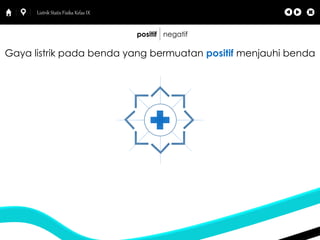

- 14. Listrik Statis FisikaKelas IX positif negatif Gaya listrik pada benda yang bermuatan positif menjauhi benda

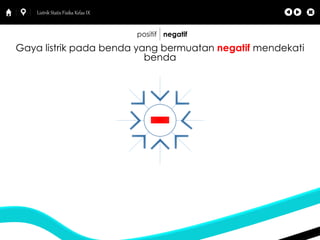

- 15. Gaya listrik padabenda yang bermuatan negatif mendekati benda Listrik Statis Fisika Kelas IX positif negatif
- 16. Listrik Statis FisikaKelas IX Kuat Medan Listrik Kuat medan listrik adalah besaran yang menyatakan gaya coloumb per satuan muatan di suatu titik. Misal di titik P • Jika titik P di beri muatan , maka muatannya dinamakan muatan penguji (q), dan selalu bermuatan positif • Q = Sumber muatan • Arah Kuat Medan Listrik (E), searah dengan arah gaya (F) Tampilkan Rumus

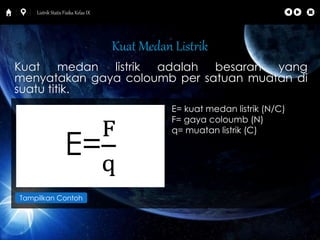

- 17. Listrik Statis FisikaKelas IX Kuat Medan Listrik Kuat medan listrik adalah besaran yang menyatakan gaya coloumb per satuan muatan di suatu titik. E= kuat medan listrik (N/C) F= gaya coloumb (N) q= muatan listrik (C) E= Tampilkan Contoh F q

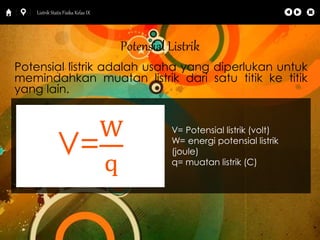

- 18. Listrik Statis FisikaKelas IX Potensial Listrik Potensial listrik adalah usaha yang diperlukan untuk memindahkan muatan listrik dari satu titik ke titik yang lain. V= Potensial listrik (volt) W= energi potensial listrik (joule) q= muatan listrik (C) V= W q

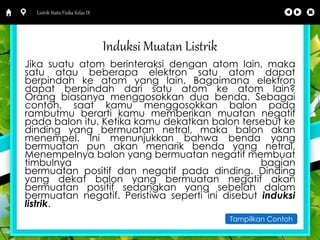

- 19. Listrik Statis FisikaKelas IX Induksi Muatan Listrik Jika suatu atom berinteraksi dengan atom lain, maka satu atau beberapa elektron satu atom dapat berpindah ke atom yang lain. Bagaimana elektron dapat berpindah dari satu atom ke atom lain? Orang biasanya menggosokkan dua benda. Sebagai contoh, saat kamu menggosokkan balon pada rambutmu berarti kamu memberikan muatan negatif pada balon itu. Ketika kamu dekatkan balon tersebut ke dinding yang bermuatan netral, maka balon akan menempel. Ini menunjukkan bahwa benda yang bermuatan pun akan menarik benda yang netral. Menempelnya balon yang bermuatan negatif membuat timbulnya bagian bermuatan positif dan negatif pada dinding. Dinding yang dekat balon yang bermuatan negatif akan bermuatan positif sedangkan yang sebelah dalam bermuatan negatif. Peristiwa seperti ini disebut induksi listrik. Tampilkan Contoh
- 20. Listrik Statis FisikaKelas IX Induksi Muatan Listrik Jika suatu atom berinteraksi dengan atom lain, maka satu atau beberapa elektron satu atom dapat berpindah ke atom yang lain. Bagaimana elektron dapat berpindah dari satu atom ke atom lain? Orang biasanya menggosokkan dua benda. Sebagai contoh, saat kamu menggosokkan balon pada rambutmu berarti kamu memberikan muatan negatif pada balon itu. Ketika kamu dekatkan balon tersebut ke dinding yang bermuatan netral, maka balon akan menempel. Ini menunjukkan bahwa benda yang bermuatan pun akan menarik benda yang netral. Menempelnya balon yang bermuatan negatif membuat timbulnya bagian bermuatan positif dan negatif pada dinding. Dinding yang dekat balon yang bermuatan negatif akan bermuatan positif sedangkan yang sebelah dalam bermuatan negatif. Peristiwa seperti ini disebut induksi listrik. Kembali

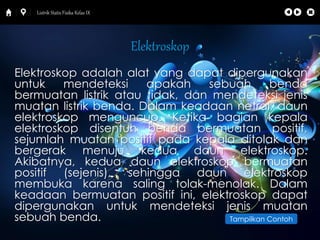

- 21. Listrik Statis FisikaKelas IX Elektroskop Elektroskop adalah alat yang dapat dipergunakan untuk mendeteksi apakah sebuah benda bermuatan listrik atau tidak, dan mendeteksi jenis muatan listrik benda. Dalam keadaan netral, daun elektroskop menguncup. Ketika bagian kepala elektroskop disentuh benda bermuatan positif, sejumlah muatan positif pada kepala ditolak dan bergerak menuju kedua daun elektroskop. Akibatnya, kedua daun elektroskop bermuatan positif (sejenis), sehingga daun elektroskop membuka karena saling tolak-menolak. Dalam keadaan bermuatan positif ini, elektroskop dapat dipergunakan untuk mendeteksi jenis muatan sebuah benda. Tampilkan Contoh
- 22. Listrik Statis FisikaKelas IX Elektroskop Elektroskop adalah alat yang dapat dipergunakan untuk mendeteksi apakah sebuah benda bermuatan listrik atau tidak, dan mendeteksi jenis muatan listrik benda. Dalam keadaan netral, daun elektroskop menguncup. Ketika bagian kepala elektroskop disentuh benda bermuatan positif, sejumlah muatan positif pada kepala ditolak dan bergerak menuju kedua daun elektroskop. Akibatnya, kedua daun elektroskop bermuatan positif (sejenis), sehingga daun elektroskop membuka karena saling tolak-menolak. Dalam keadaan bermuatan positif ini, elektroskop dapat dipergunakan untuk mendeteksi jenis muatan sebuah benda. Kembali
- 23. Listrik Statis FisikaKelas IX Penerapan Listrik Statis Penangkal Petir Penangkal petir adalah alat untuk menyediakan jalan aman agar listrik mengalir masuk ke tanah rumah tanpa melewati bangunan. 3 bagian utama penangkal petir: a. Batang penangkal petir b. Kabel konduktor c. Tempat pembumian Cara kerja penangkal petir: Saat muatan listrik negatif di bagian bawah awan sudah tercukupi maka muatan listrik positif di tanah akan segera tertarik. Muatan listrik kemudian segera merambat naik melalui kabel konduktor menuju ke ujung batang penangkal petir. Ketika muatan listrik negatif berada cukup dekat diatas atap, daya tarik menarik antara kedua muatan makin kuat. Muatan positif di ujung penangkal petir tertarik ke arah muatan negatif. Pertemuan kedua muatan menghasilkan aliran listrik ke dalam tanah melalui kabel konduktor. Dengan demikian sambaran petir tidak mengenai bangunan.

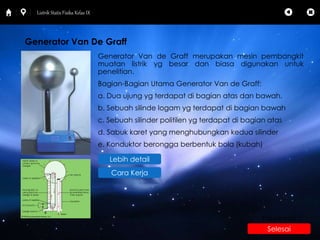

- 24. Listrik Statis FisikaKelas IX Generator Van De Graff Generator Van de Graff merupakan mesin pembangkit muatan listrik yg besar dan biasa digunakan untuk penelitian. Bagian-Bagian Utama Generator Van de Graff: a. Dua ujung yg terdapat di bagian atas dan bawah. b. Sebuah silinde logam yg terdapat di bagian bawah c. Sebuah silinder politilen yg terdapat di bagian atas d. Sabuk karet yang menghubungkan kedua silinder e. Konduktor berongga berbentuk bola (kubah) Lebih detail Cara Kerja Presentasi Selesai

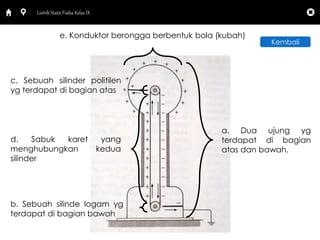

- 25. Listrik Statis FisikaKelas IX e. Konduktor berongga berbentuk bola (kubah) a. Dua ujung yg terdapat di bagian atas dan bawah. c. Sebuah silinder politilen yg terdapat di bagian atas d. Sabuk karet yang menghubungkan kedua silinder b. Sebuah silinde logam yg terdapat di bagian bawah Kembali

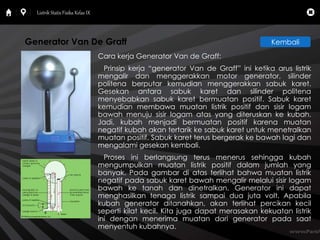

- 26. Listrik Statis FisikaKelas IX Generator Van De Graff Kembali Cara kerja Generator Van de Graff: Prinsip kerja “generator Van de Graff” ini ketika arus listrik mengalir dan menggerakkan motor generator, silinder politena berputar kemudian menggerakkan sabuk karet. Gesekan antara sabuk karet dan silinder politena menyebabkan sabuk karet bermuatan positif. Sabuk karet kemudian membawa muatan listrik positif dan sisir logam bawah menuju sisir logam atas yang diteruskan ke kubah. Jadi, kubah menjadi bermuatan positif karena muatan negatif kubah akan tertarik ke sabuk karet untuk menetralkan muatan positif. Sabuk karet terus bergerak ke bawah lagi dan mengalami gesekan kembali. Proses ini berlangsung terus menerus sehingga kubah mengumpulkan muatan listrik positif dalam jumlah yang banyak. Pada gambar di atas terlihat bahwa muatan listrik negatif pada sabuk karet bawah mengalir melalui sisir logam bawah ke tanah dan dinetralkan. Generator ini dapat menghasilkan tenaga listrik sampai dua juta volt. Apabila kubah generator ditanahkan, akan terlihat percikan kecil seperti kilat kecil. Kita juga dapat merasakan kekuatan listrik ini dengan menerima muatan dari generator pada saat menyentuh kubahnya.
- 27. Sekian Terimakiasih AnggotaKeluar Beranda Ulangi
