Traffic Management with Istio ( with Demo )
2019/08/08 Cloud Native FUKUOKA #02 - Introduction - How to use - Bookinfo - Traffic Management
Traffic Management with Istio ( with Demo )
- 1. Traffic Management with Istio( with Demo ) 2019/08/08 Cloud Native FUKUOKA #02 loftkun
- 2. About me • @loftkun •ヤフー株式会社 SRE部 • 将棋好き • 対局結果検索サイトなど公開してます • ⾳楽好き • ROCK IN JAPAN FESTIVAL ⾏きます • ピアノ習いたい • コンテナ好き、k8sは前職で使ってた、現職でも使いたい
- 3.

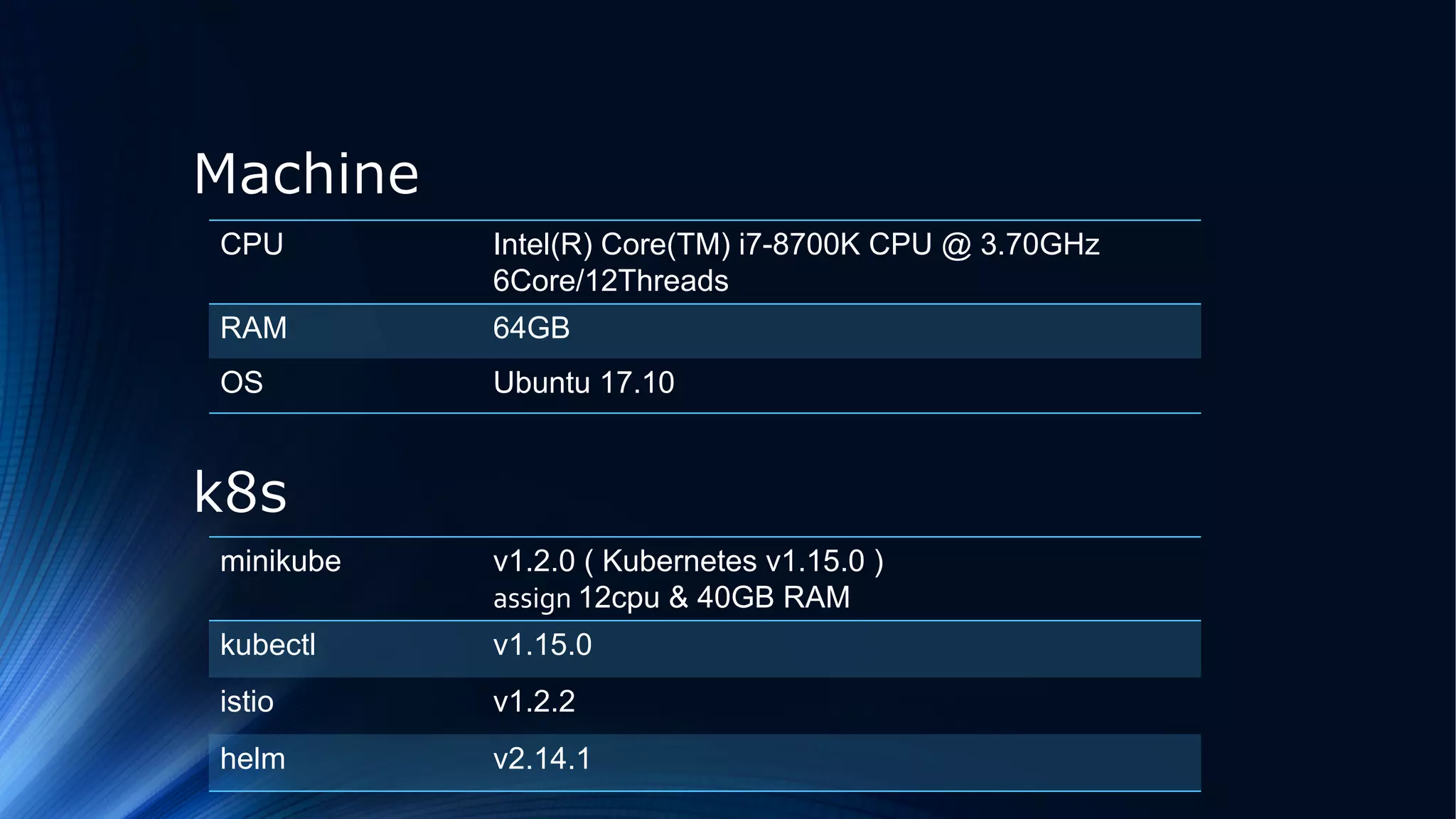

- 4. Machine CPU Intel(R) Core(TM)i7-8700K CPU @ 3.70GHz 6Core/12Threads RAM 64GB OS Ubuntu 17.10 k8s minikube v1.2.0 ( Kubernetes v1.15.0 ) assign 12cpu & 40GB RAM kubectl v1.15.0 istio v1.2.2 helm v2.14.1

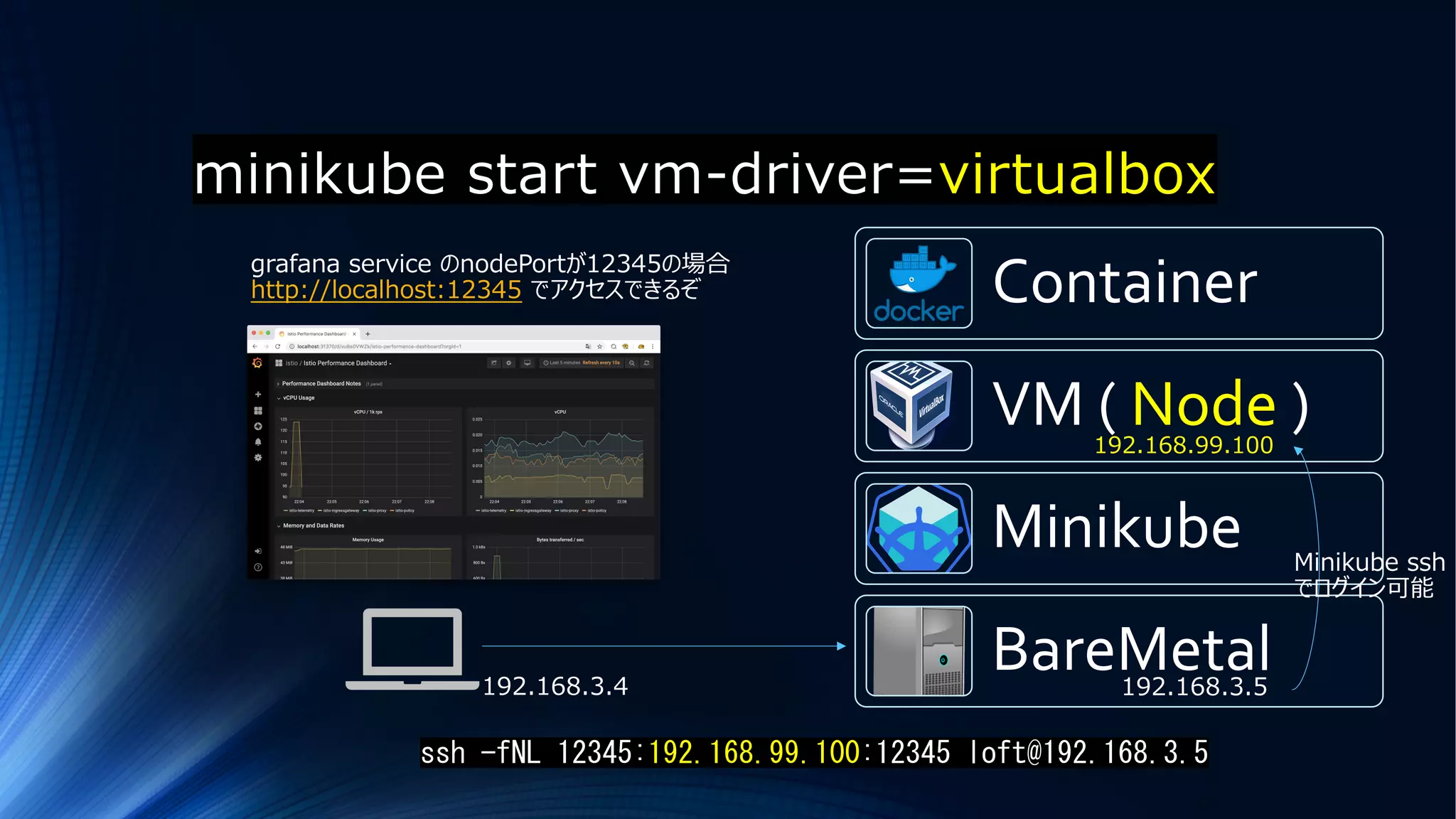

- 5. minikube start vm-driver=virtualbox Container VM( Node ) Minikube BareMetal ssh -fNL 12345:192.168.99.100:12345 loft@192.168.3.5 192.168.3.5 grafana service のnodePortが12345の場合 http://localhost:12345 でアクセスできるぞ 192.168.99.100 192.168.3.4 Minikube ssh でログイン可能

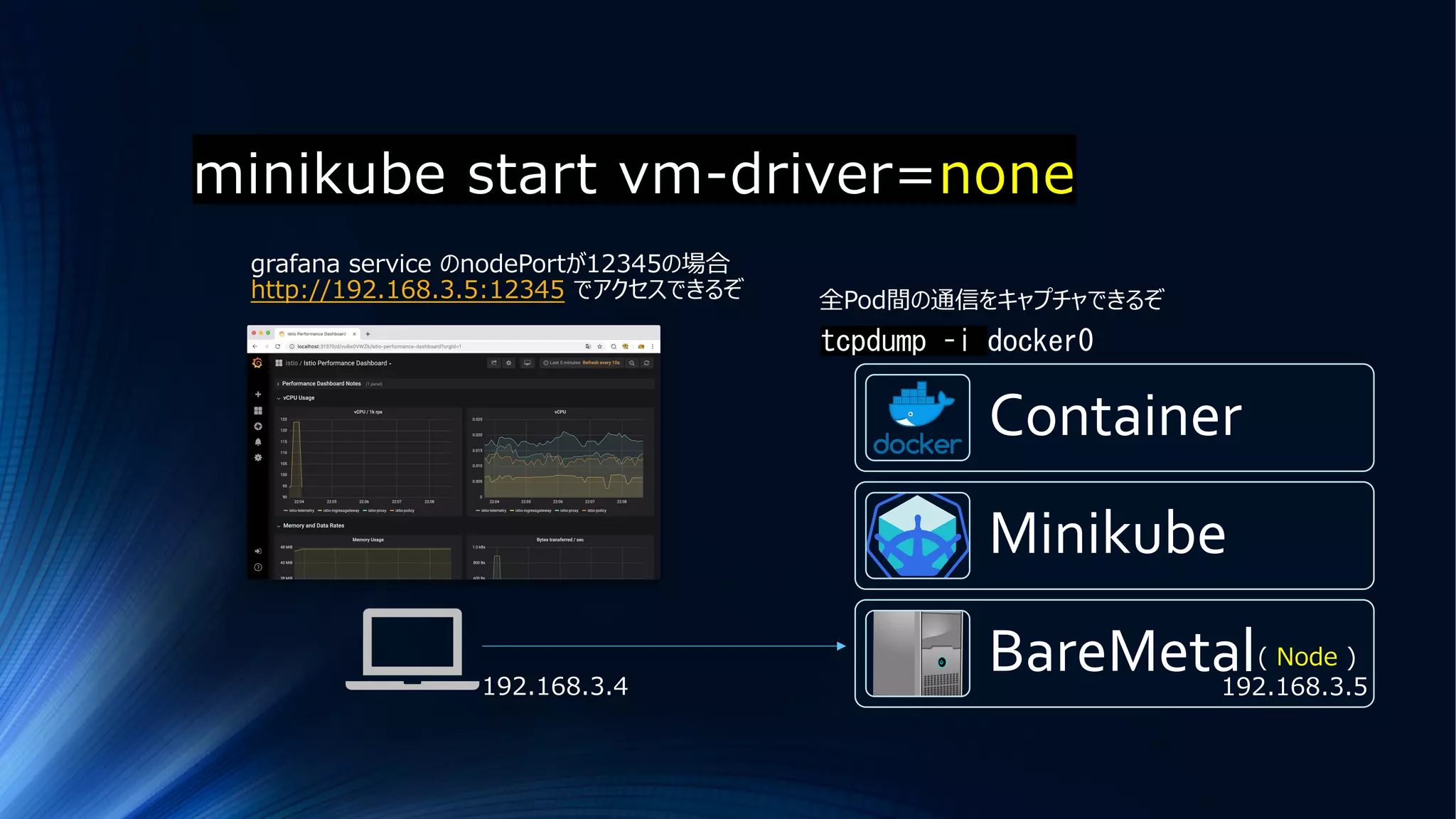

- 6. minikube start vm-driver=none Container Minikube BareMetal192.168.3.5 (Node ) grafana service のnodePortが12345の場合 http://192.168.3.5:12345 でアクセスできるぞ 192.168.3.4 tcpdump –i docker0 全Pod間の通信をキャプチャできるぞ
- 7.
- 8.

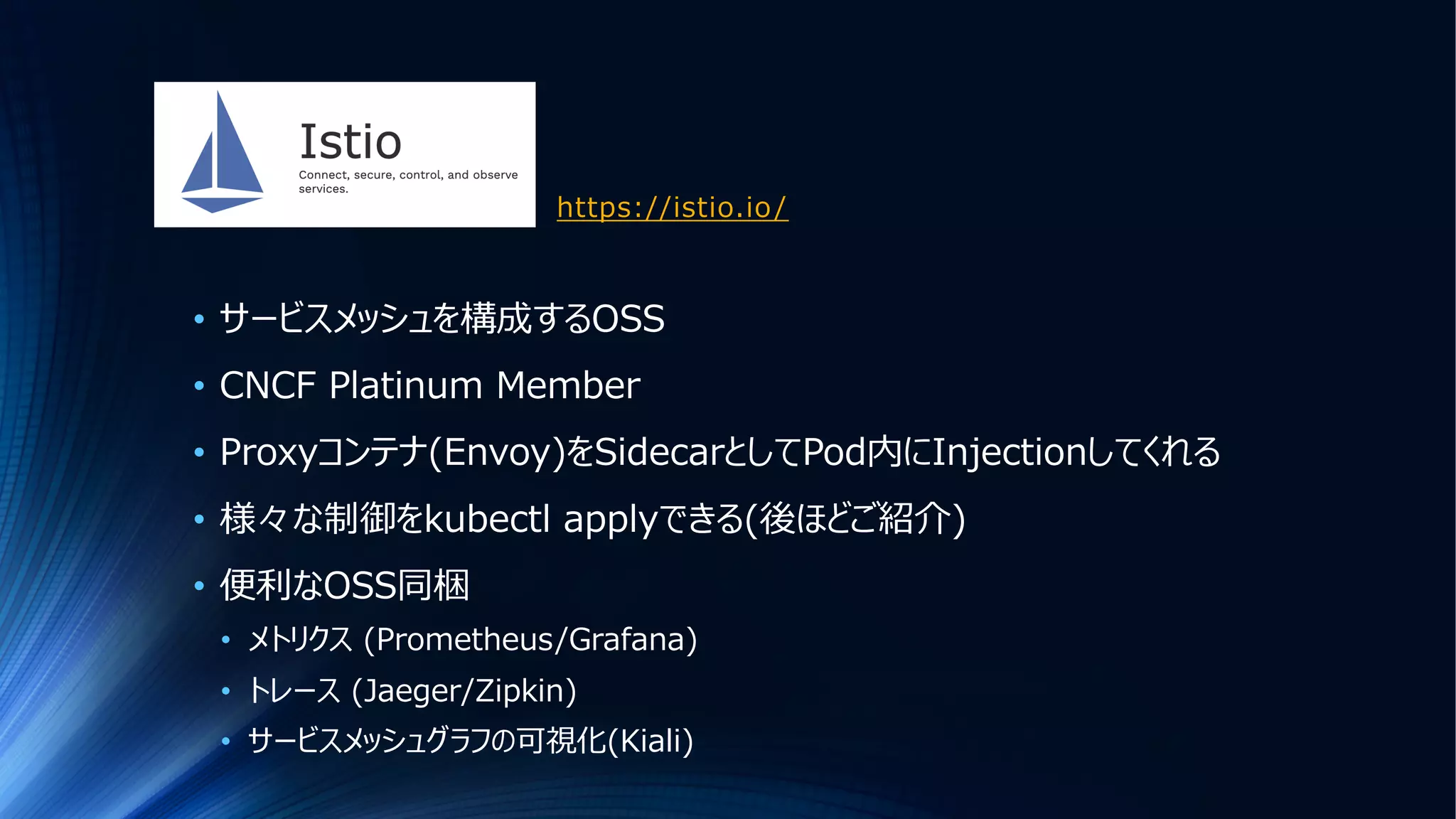

- 9. https://istio.io/ • サービスメッシュを構成するOSS • CNCFPlatinum Member • Proxyコンテナ(Envoy)をSidecarとしてPod内にInjectionしてくれる • 様々な制御をkubectl applyできる(後ほどご紹介) • 便利なOSS同梱 • メトリクス (Prometheus/Grafana) • トレース (Jaeger/Zipkin) • サービスメッシュグラフの可視化(Kiali)
- 10.
- 11.
- 12. How to use Installà Sidecar Injection à Apply traffic rules

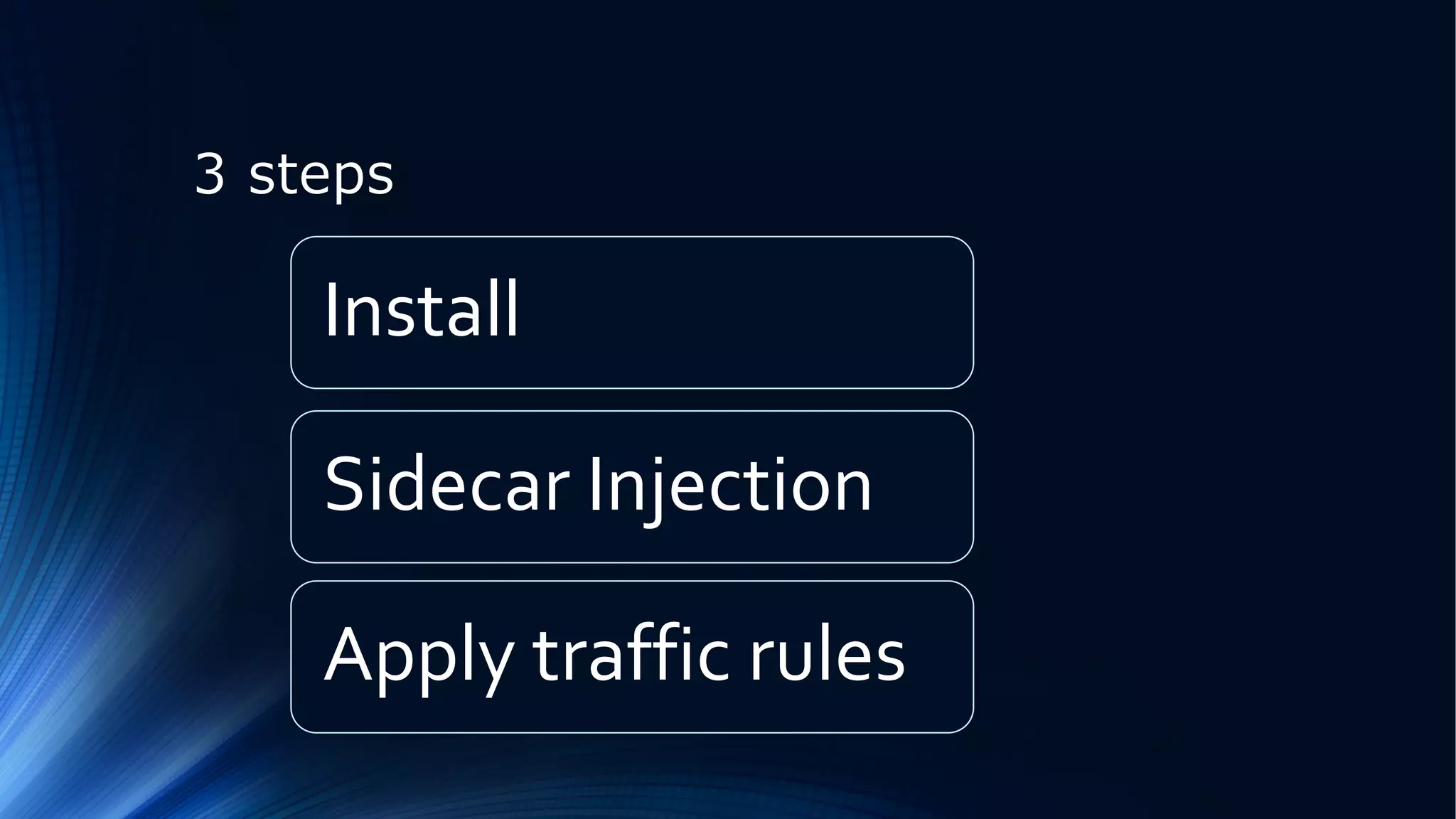

- 13. 3 steps Install Sidecar Injection Applytraffic rules

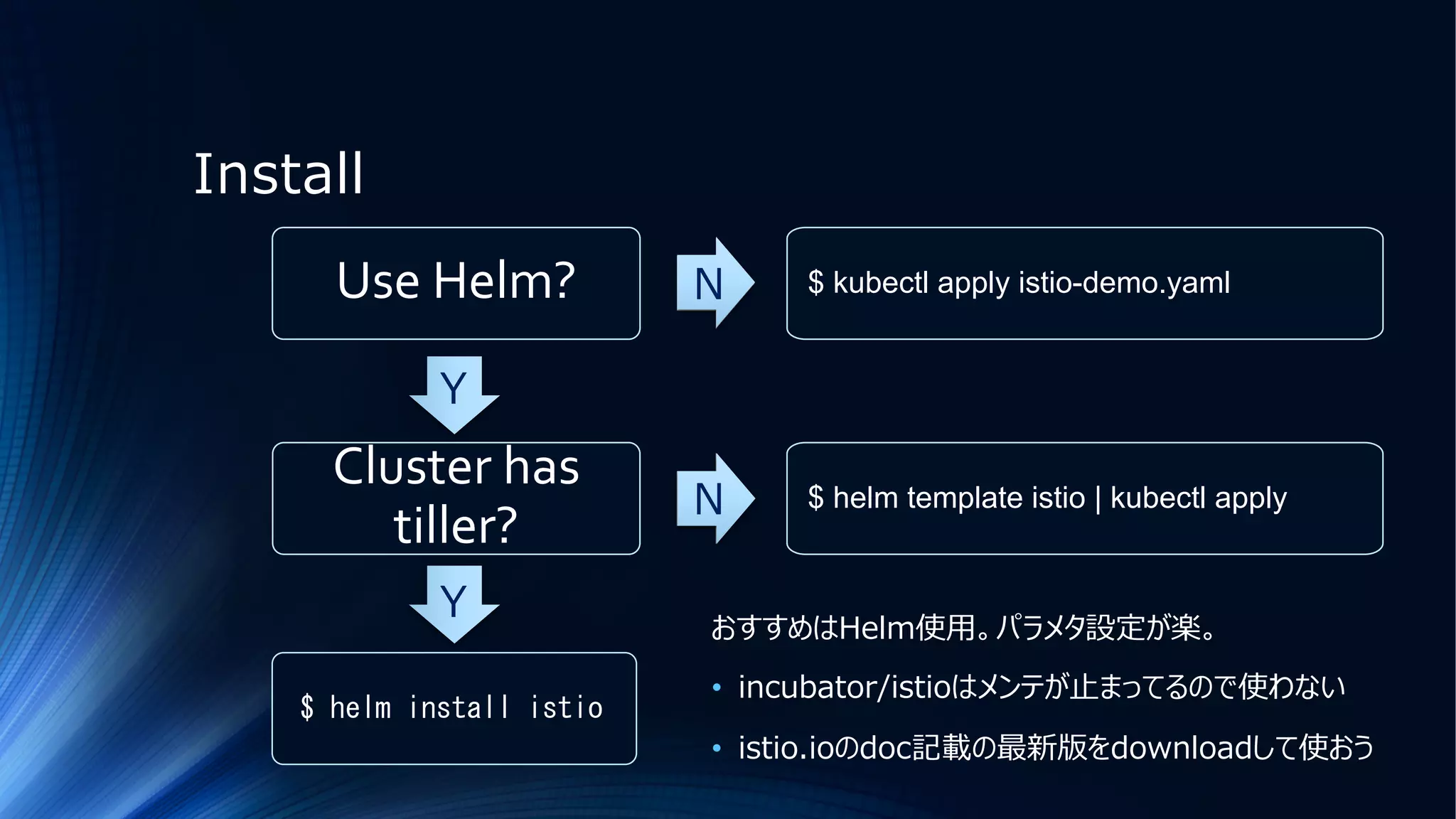

- 14. Install Use Helm? $kubectl apply istio-demo.yaml Cluster has tiller? $ helm template istio | kubectl apply $ helm install istio Y Y おすすめはHelm使⽤。パラメタ設定が楽。 • incubator/istioはメンテが⽌まってるので使わない • istio.ioのdoc記載の最新版をdownloadして使おう N N

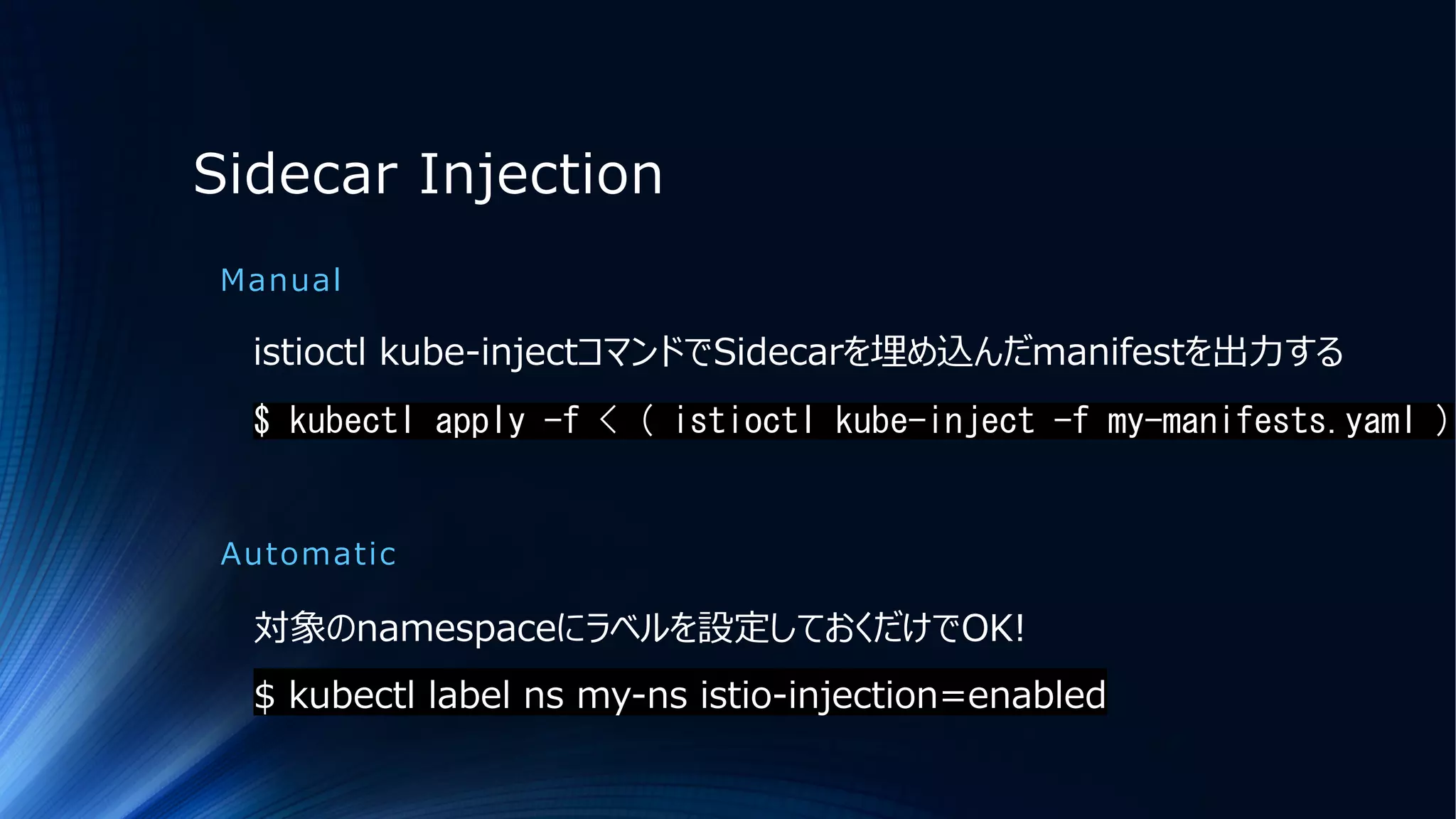

- 15. Sidecar Injection Manual istioctl kube-injectコマンドでSidecarを埋め込んだmanifestを出⼒する $kubectl apply -f < ( istioctl kube-inject -f my-manifests.yaml ) Automatic 対象のnamespaceにラベルを設定しておくだけでOK! $ kubectl label ns my-ns istio-injection=enabled

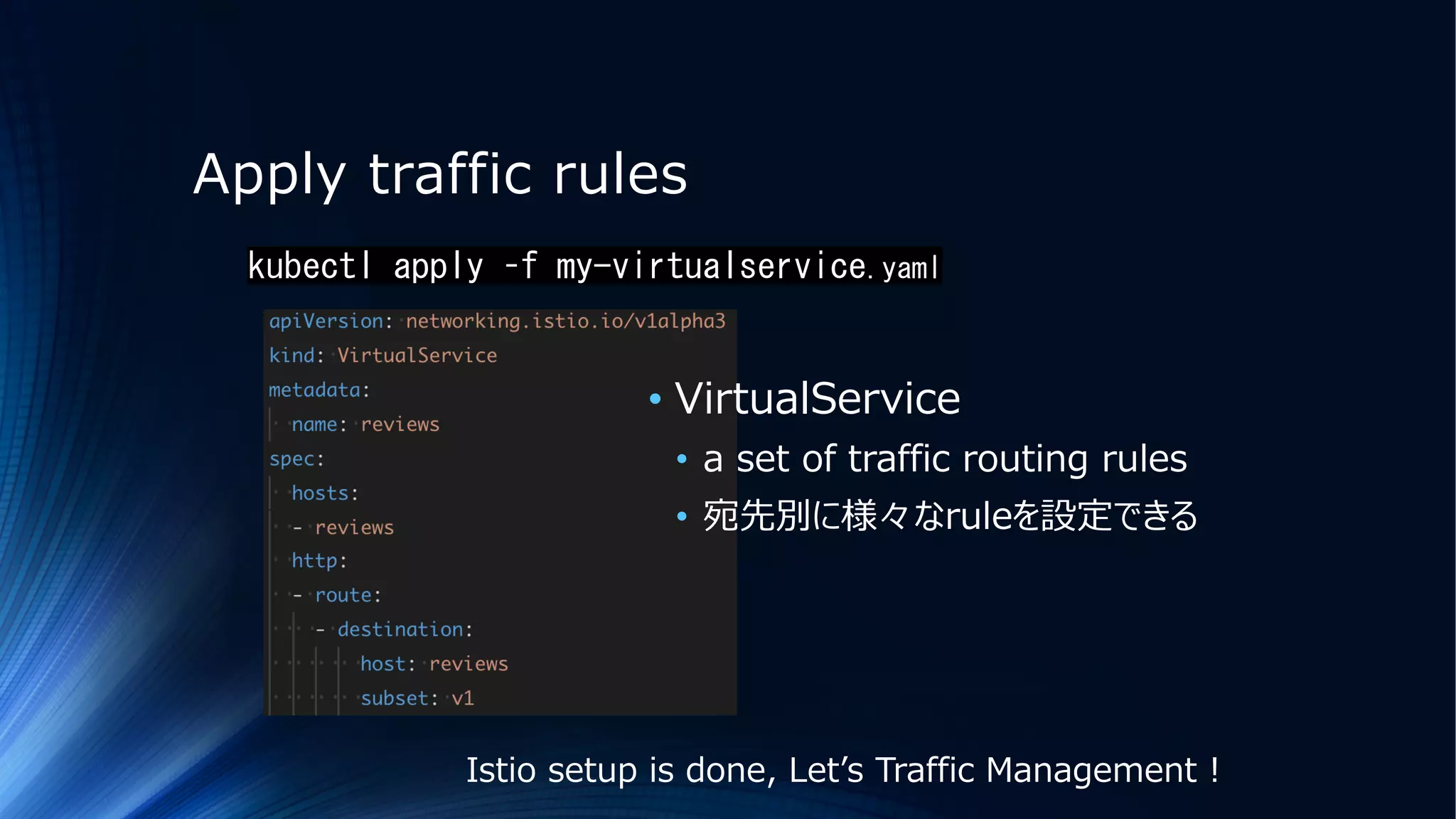

- 16. Apply traffic rules kubectlapply –f my-virtualservice.yaml • VirtualService • a set of traffic routing rules • 宛先別に様々なruleを設定できる Istio setup is done, Letʼs Traffic Management !
- 17.
- 18.
- 19.
- 20. Traffic Management Routing, FaultInjection, etc
- 21.
- 22.
- 23.

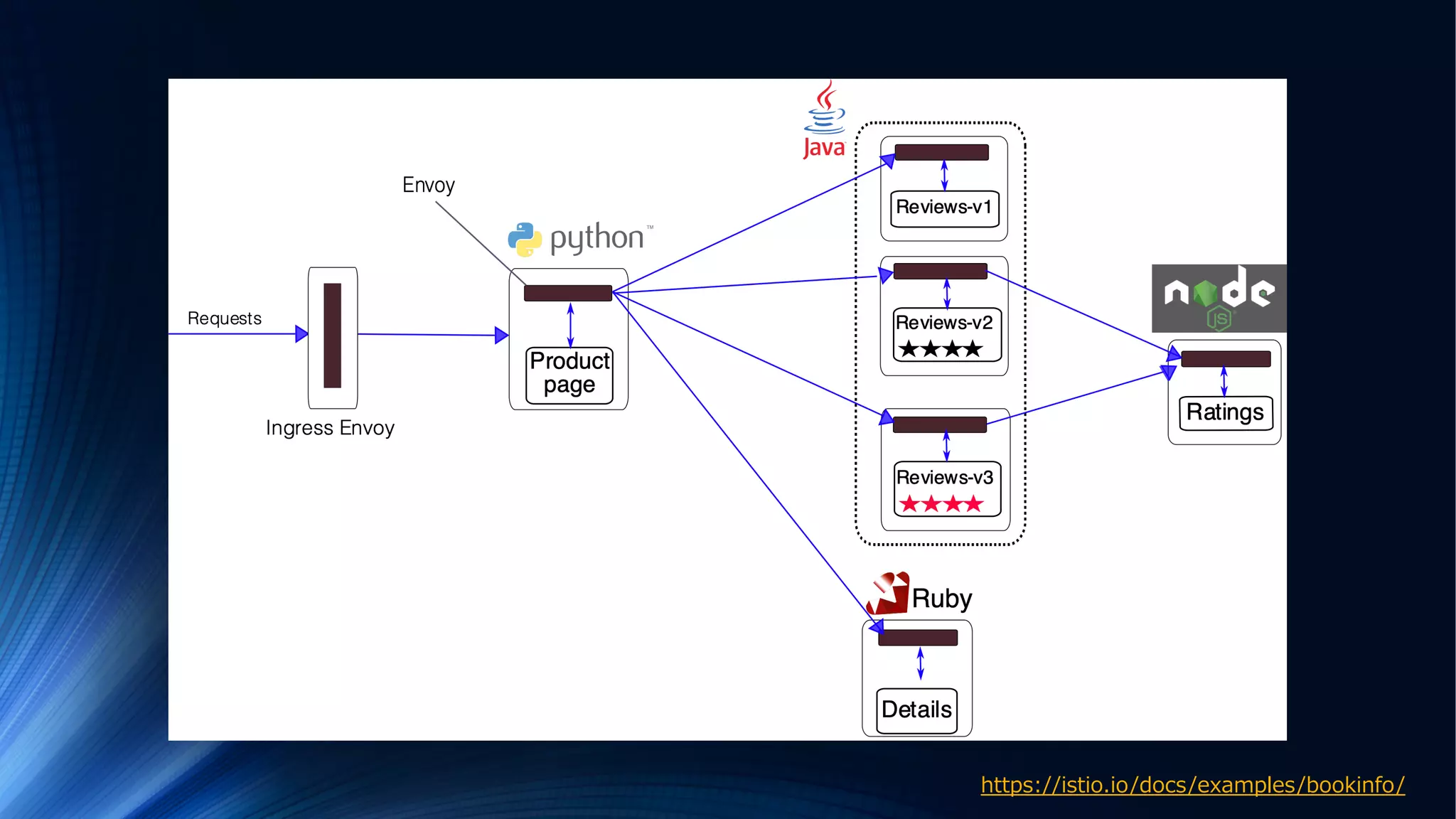

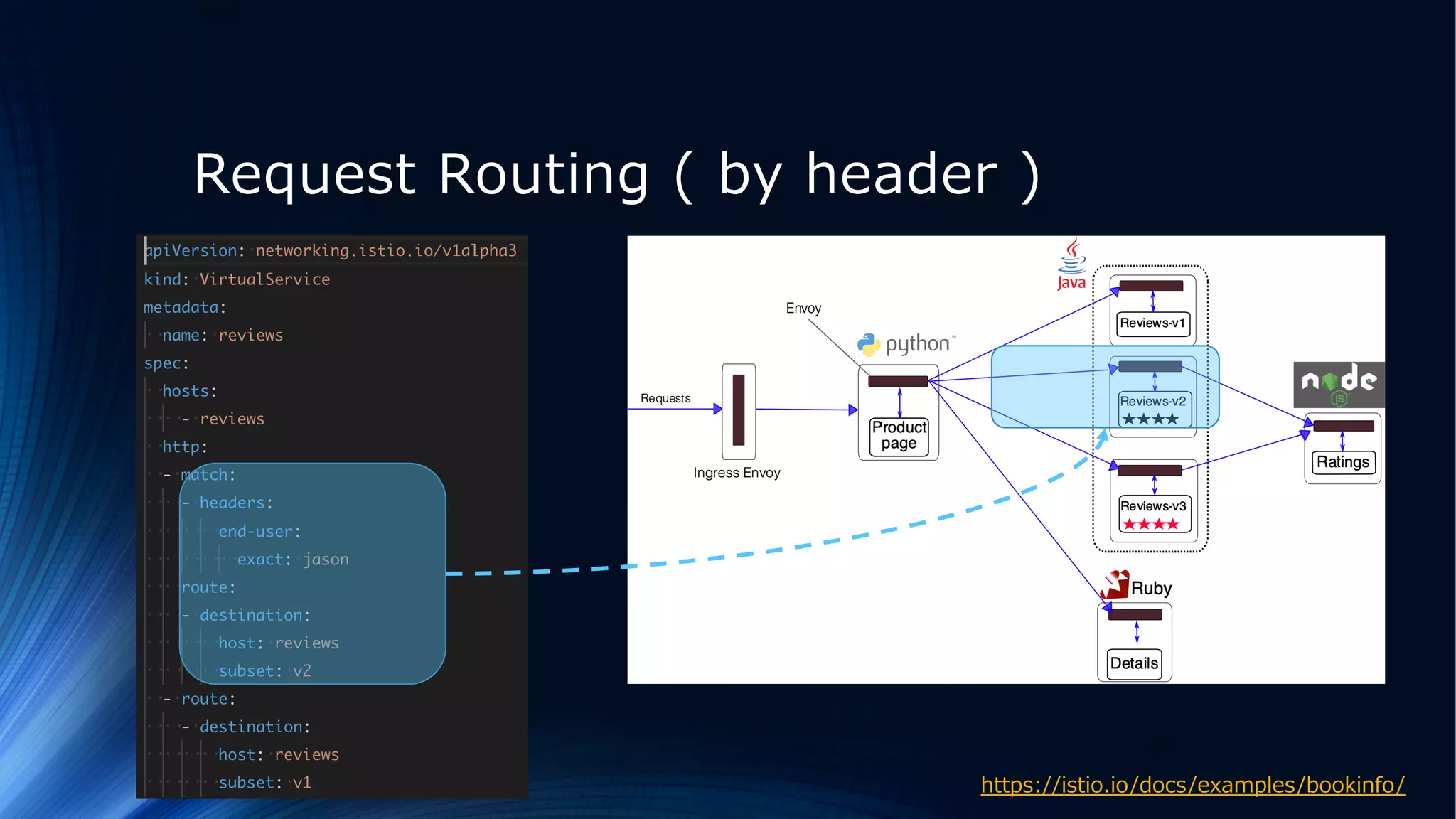

- 24. Request Routing (by header ) https://istio.io/docs/examples/bookinfo/
- 25.

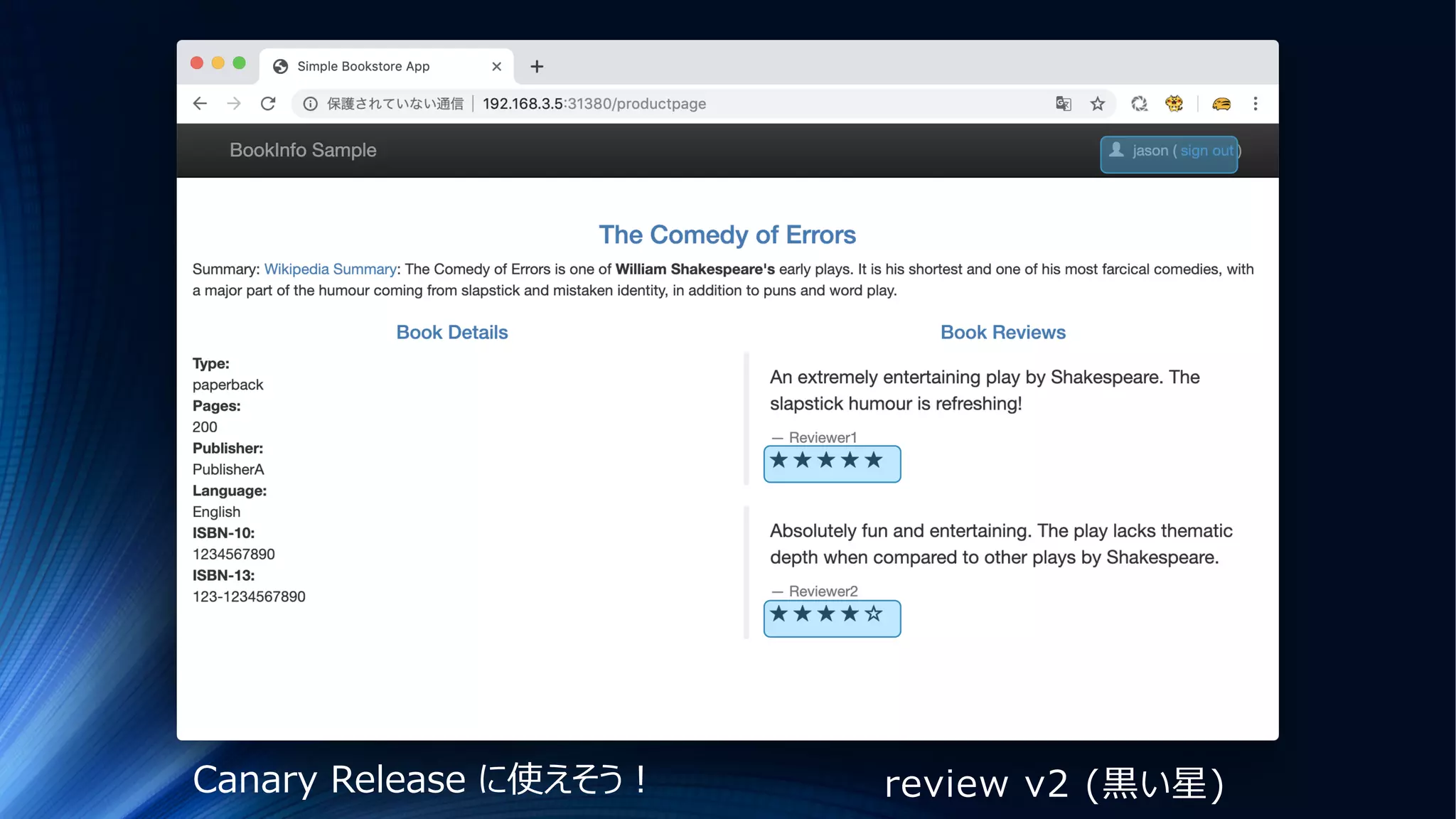

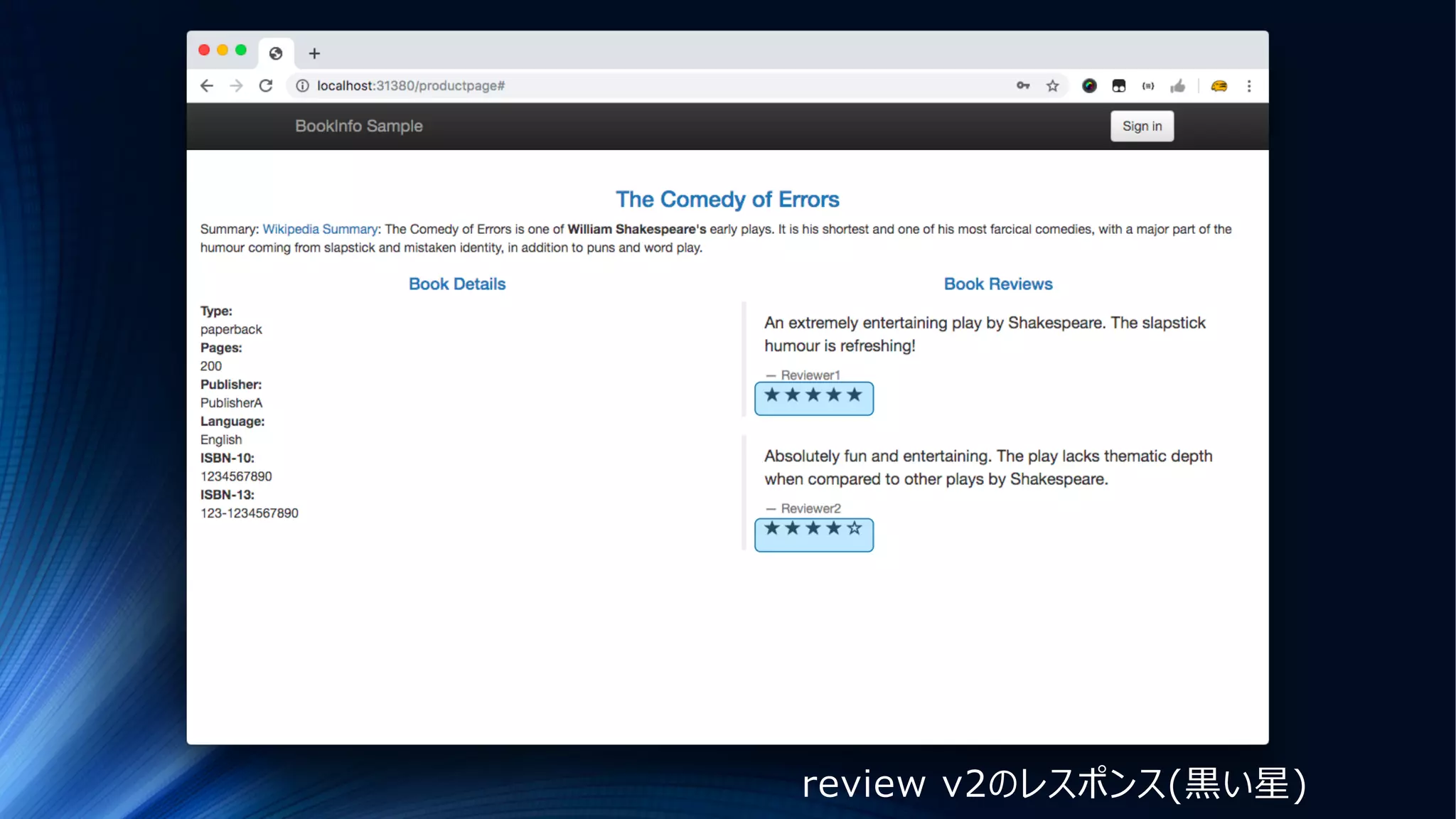

- 27. Canary Release に使えそう︕review v2 (⿊い星)

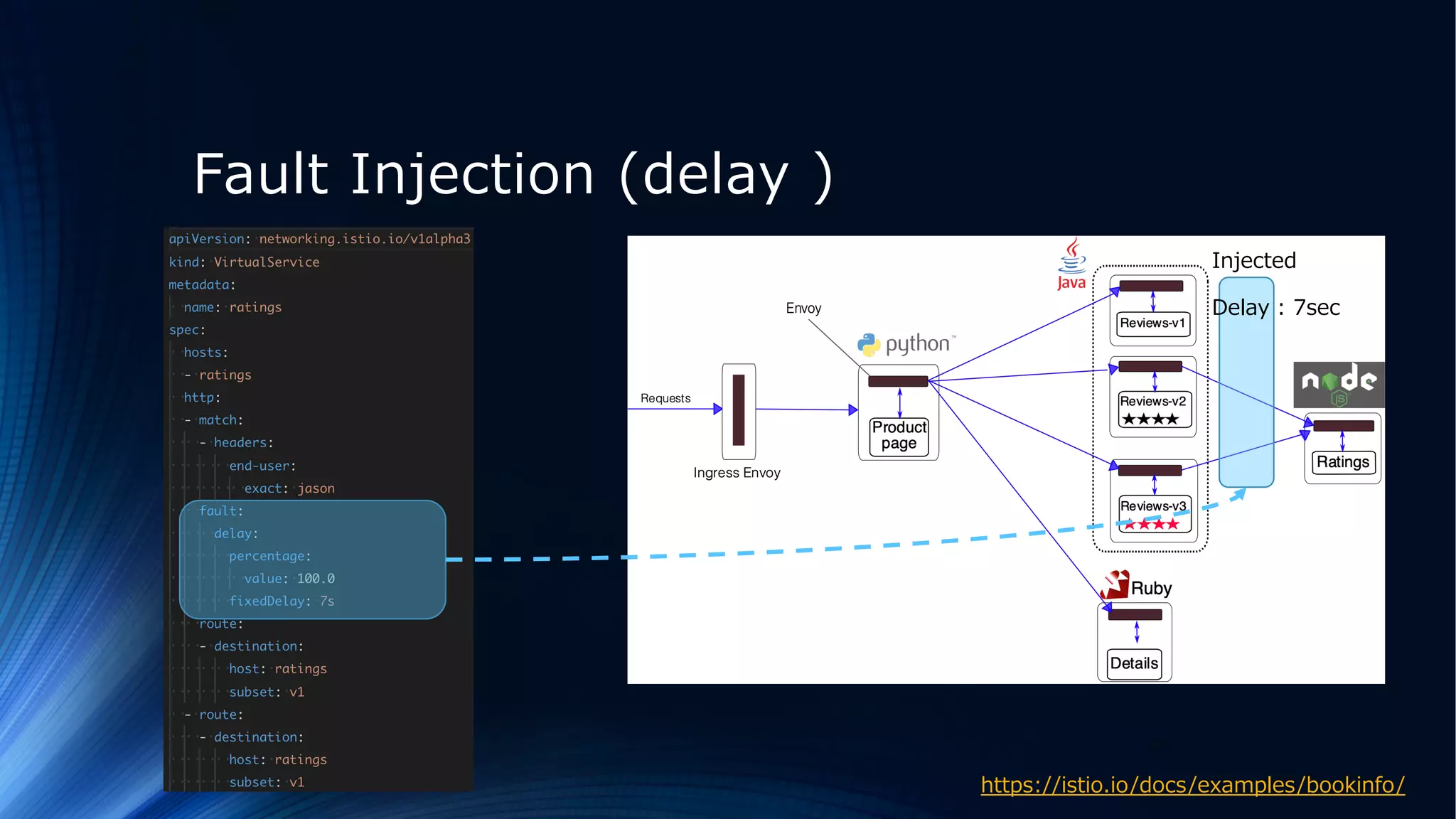

- 28. Fault Injection (delay) Injected Delay : 7sec https://istio.io/docs/examples/bookinfo/
- 29.
- 31.

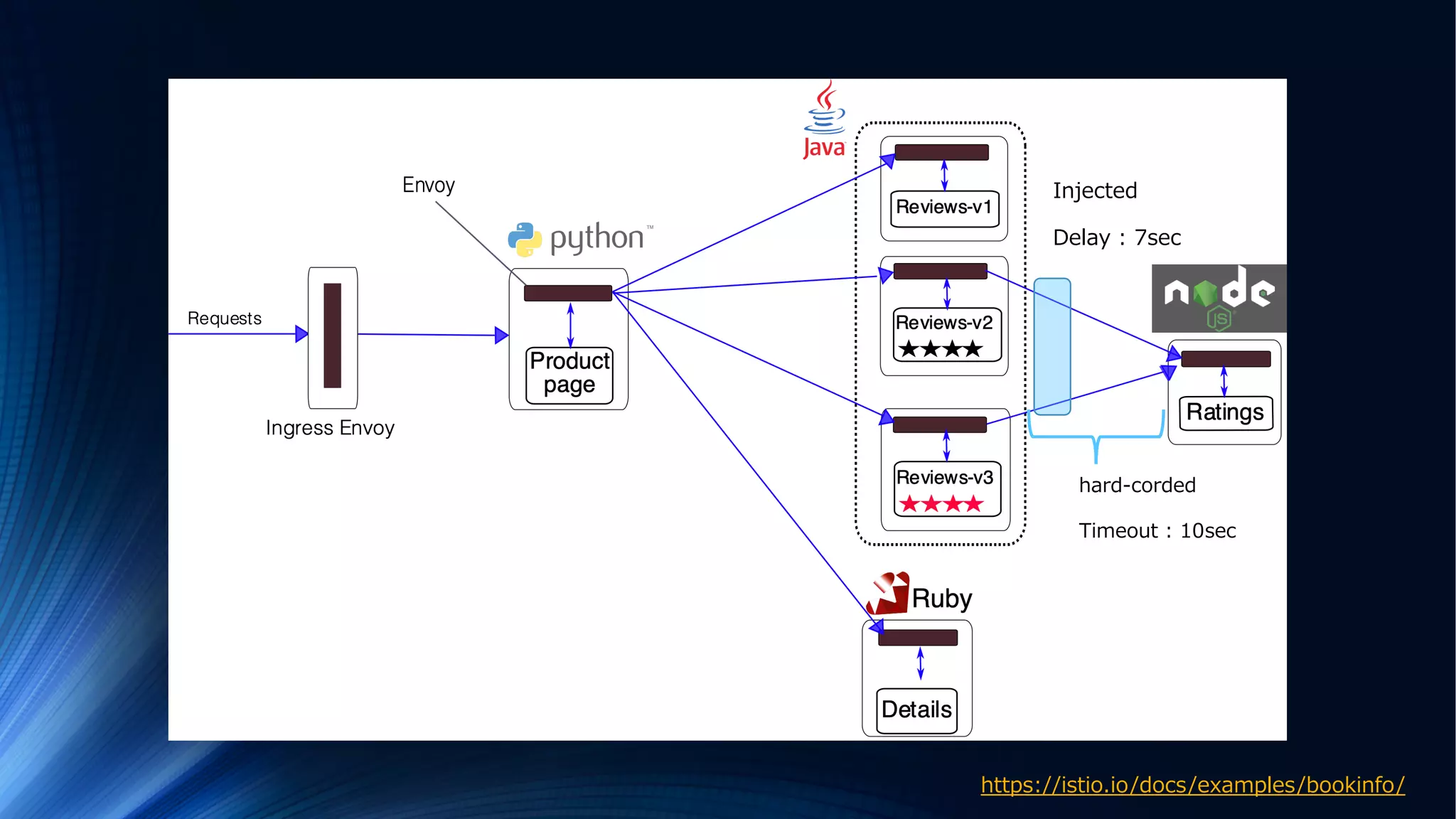

- 32. hard-corded Timeout : 10sec Injected Delay: 7sec https://istio.io/docs/examples/bookinfo/

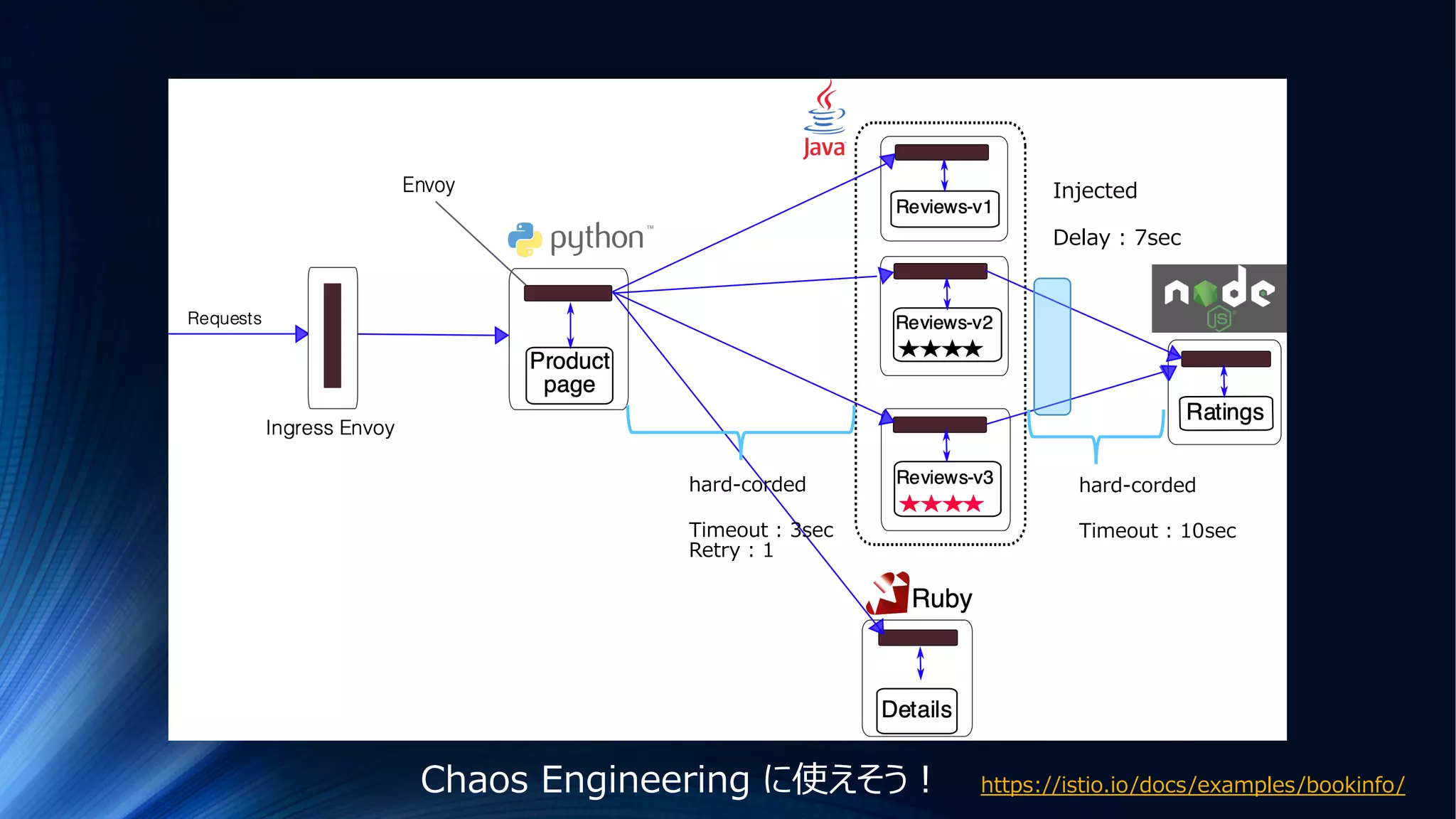

- 33. hard-corded Timeout : 3sec Retry: 1 hard-corded Timeout : 10sec Injected Delay : 7sec Chaos Engineering に使えそう︕ https://istio.io/docs/examples/bookinfo/

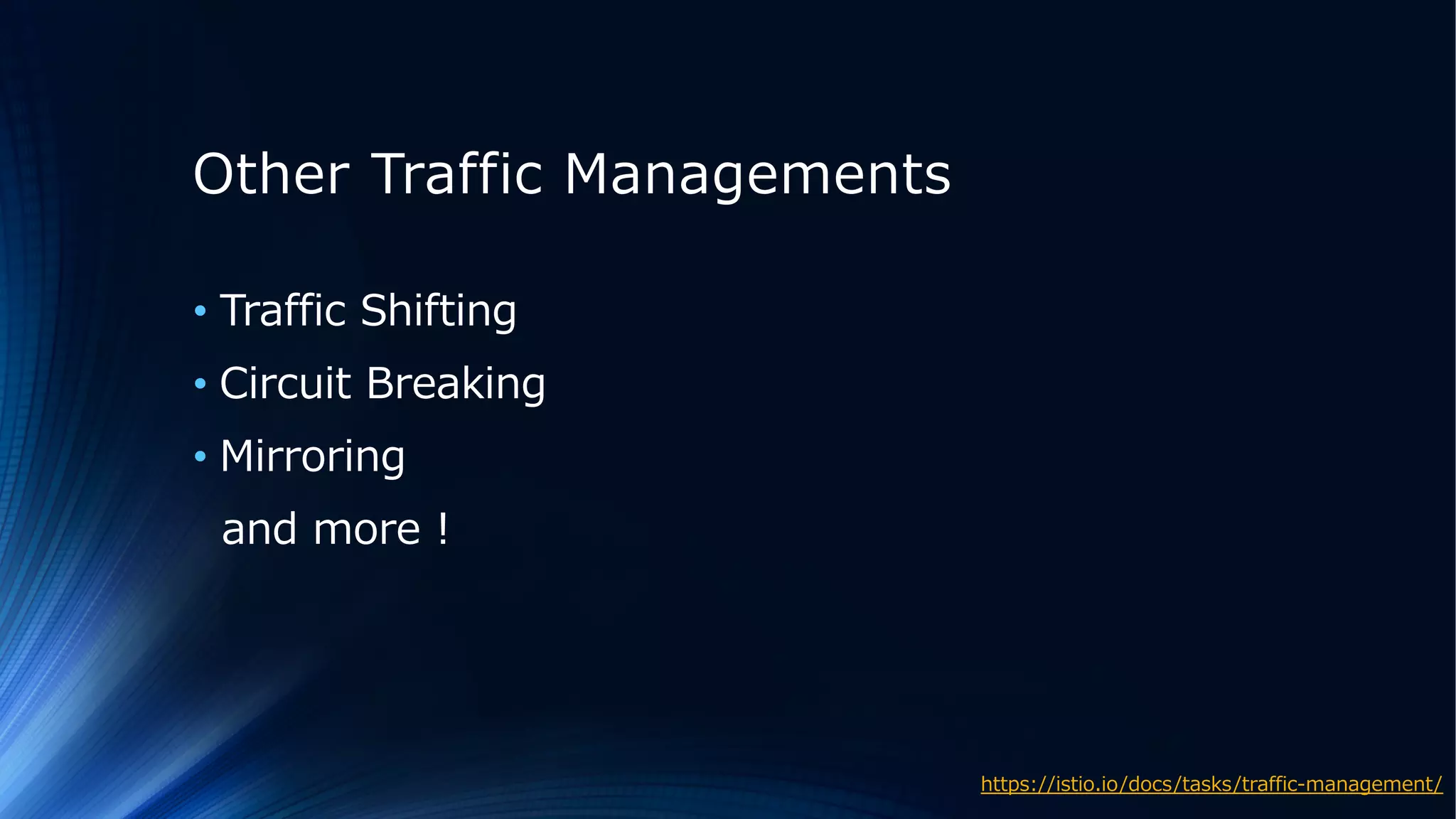

- 35. Other Traffic Managements •Traffic Shifting • Circuit Breaking • Mirroring and more ! https://istio.io/docs/tasks/traffic-management/
- 36.
- 37.

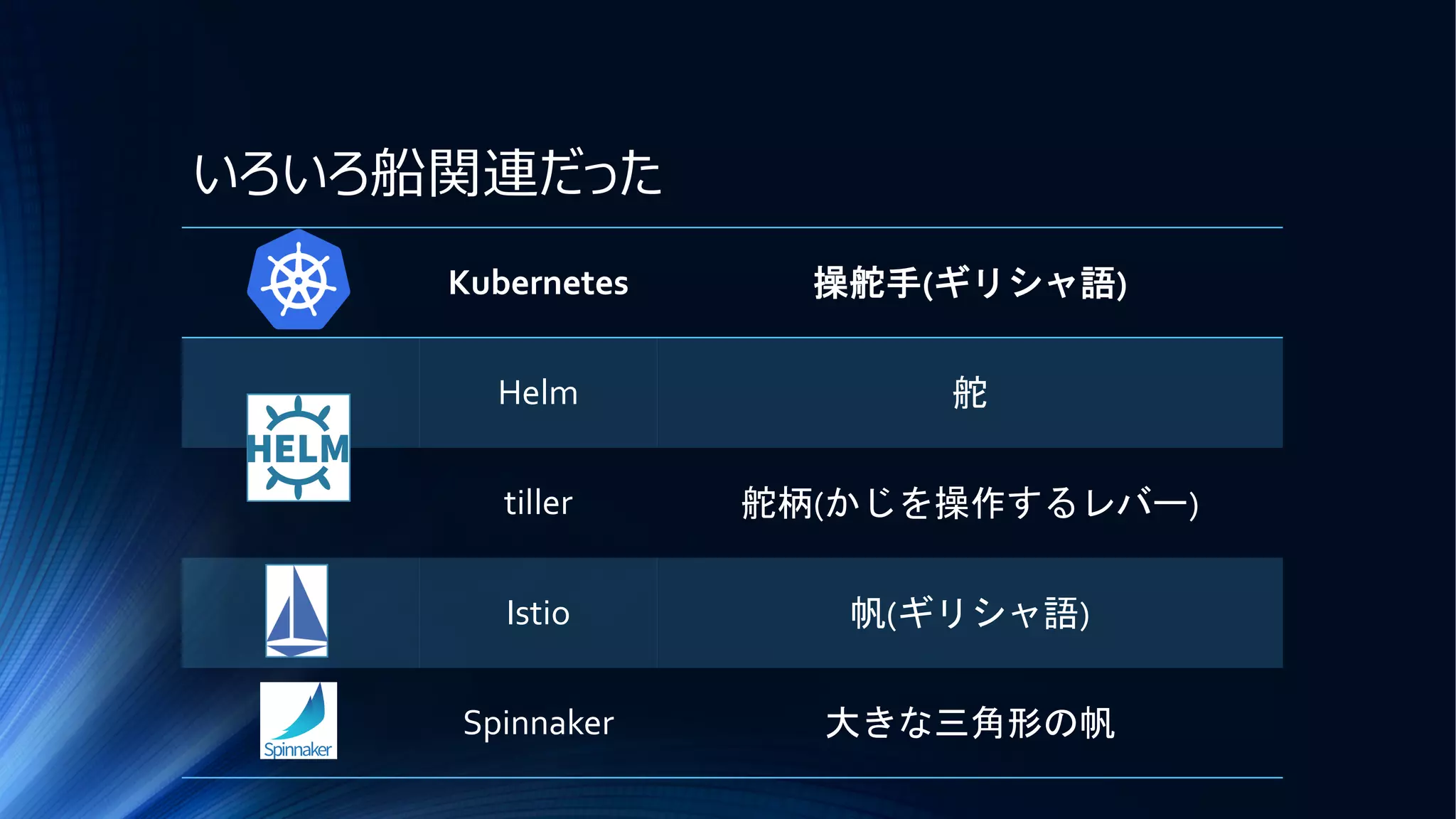

- 38. いろいろ船関連だった Kubernetes 操舵手(ギリシャ語) Helm 舵 tiller舵柄(かじを操作するレバー) Istio 帆(ギリシャ語) Spinnaker 大きな三角形の帆
- 39. Thank you forlistening ! 福岡新着ITイベント @ITEventFukuoka
- 40. Appendix : commands fordemo with my home k8s

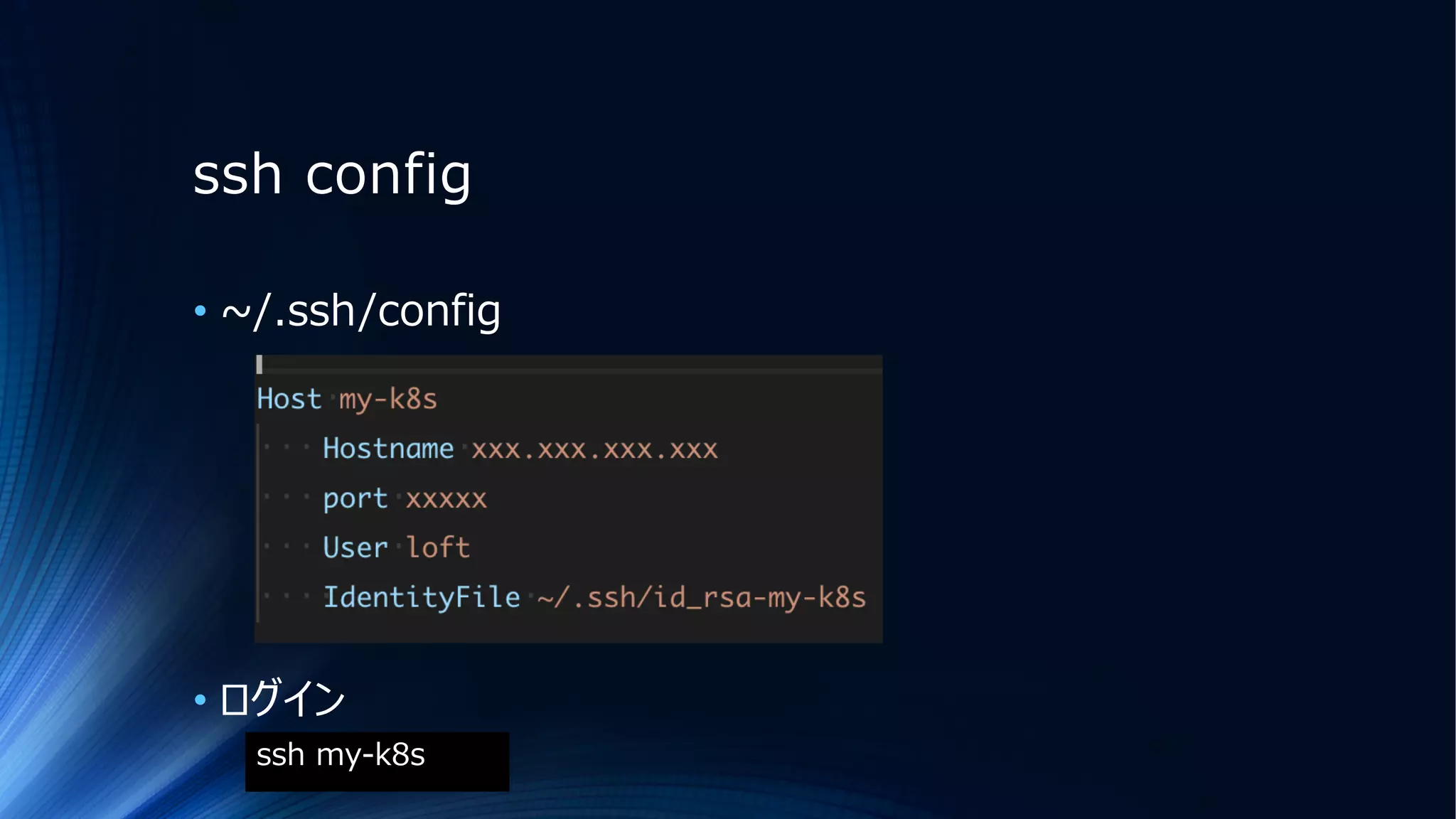

- 41. ssh config • ~/.ssh/config •ログイン ssh my-k8s

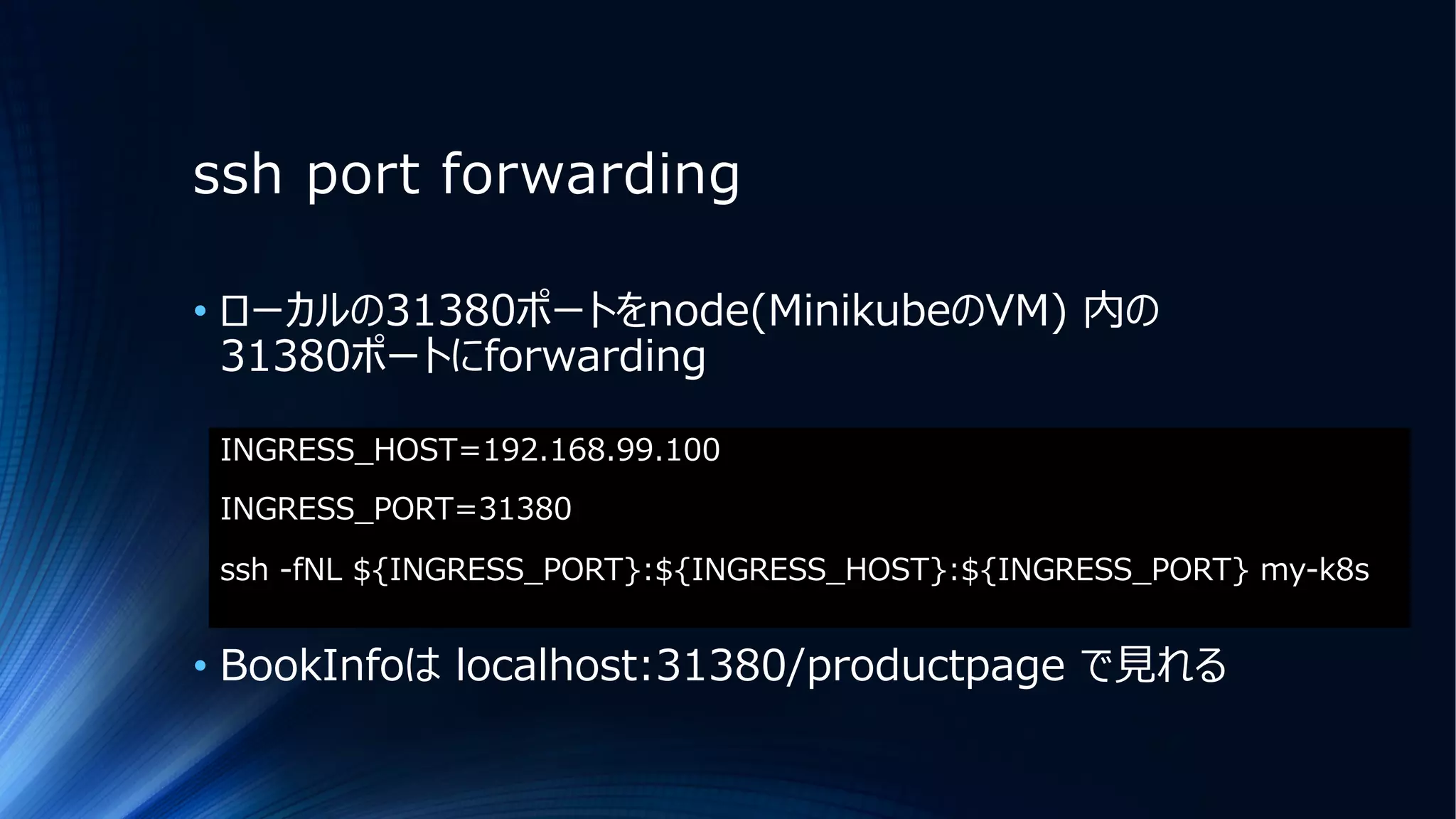

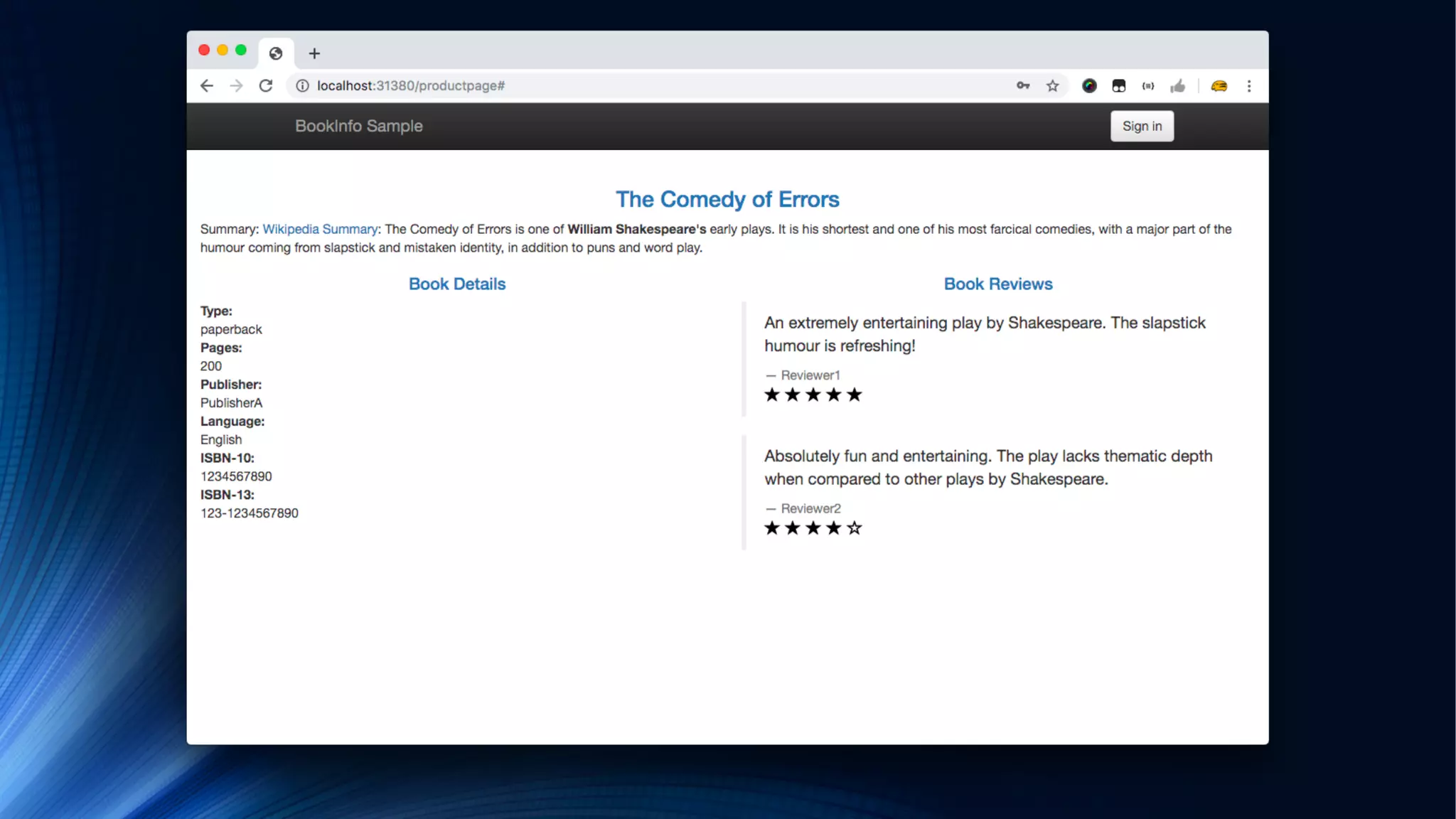

- 42. ssh port forwarding INGRESS_HOST=192.168.99.100 INGRESS_PORT=31380 ssh-fNL ${INGRESS_PORT}:${INGRESS_HOST}:${INGRESS_PORT} my-k8s • ローカルの31380ポートをnode(MinikubeのVM) 内の 31380ポートにforwarding • BookInfoは localhost:31380/productpage で⾒れる

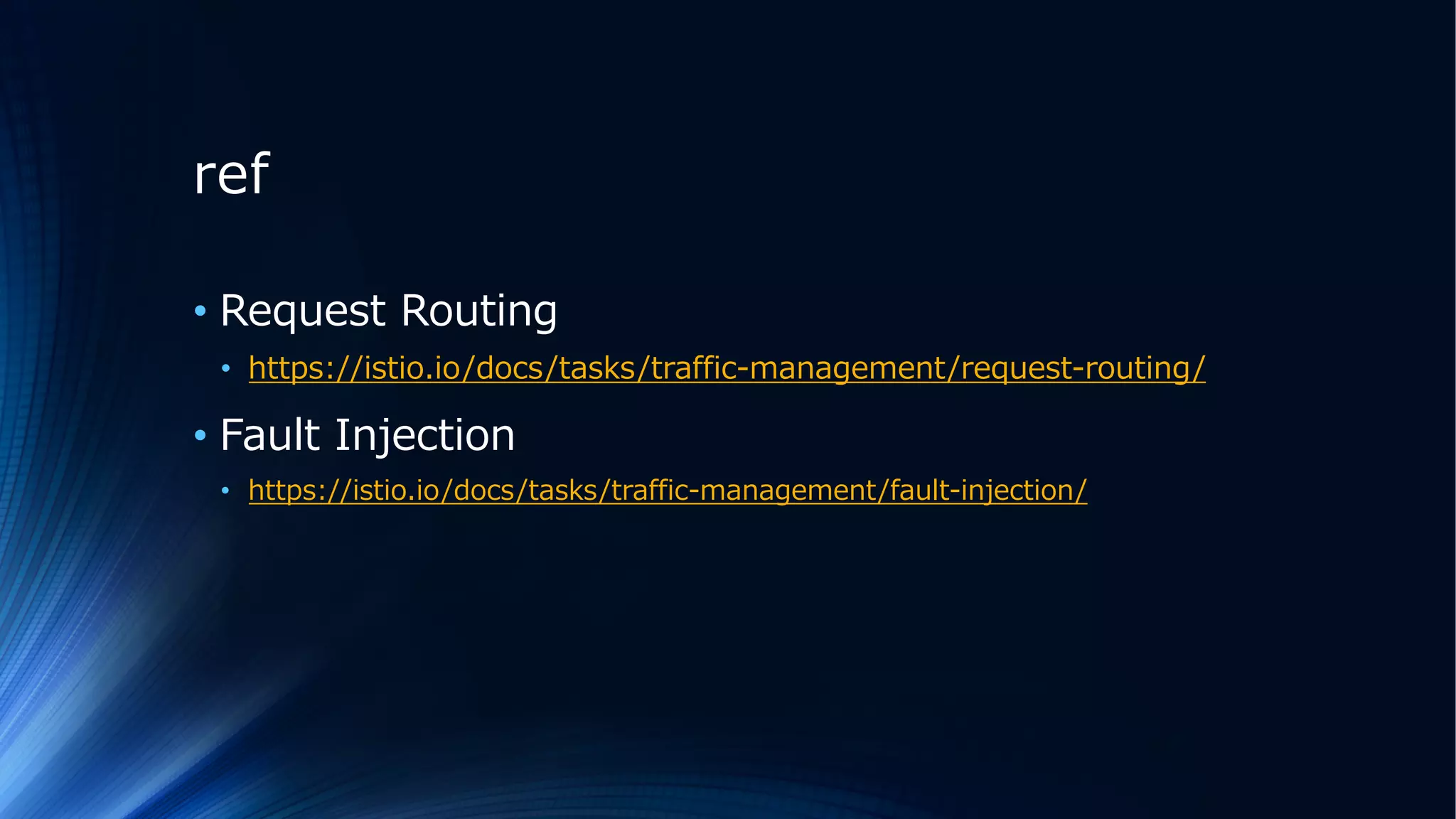

- 43. ref • Request Routing •https://istio.io/docs/tasks/traffic-management/request-routing/ • Fault Injection • https://istio.io/docs/tasks/traffic-management/fault-injection/
