Three.js勉強会 vol.1で発表した資料です。

1. 物理エンジンを使って
3Dに息を吹き込む
13年12月12日木曜日

2. 自己紹介
• 面白法人カヤック
HTMLファイ部所属
比留間 和也
• 最近は3D/JS/Unityばかりで、
あんまりHTML書いてません；
13年12月12日木曜日

3. JavaScriptの
新しい教科書
本を書きました
13年12月12日木曜日

4. 最近作ったもの
13年12月12日木曜日

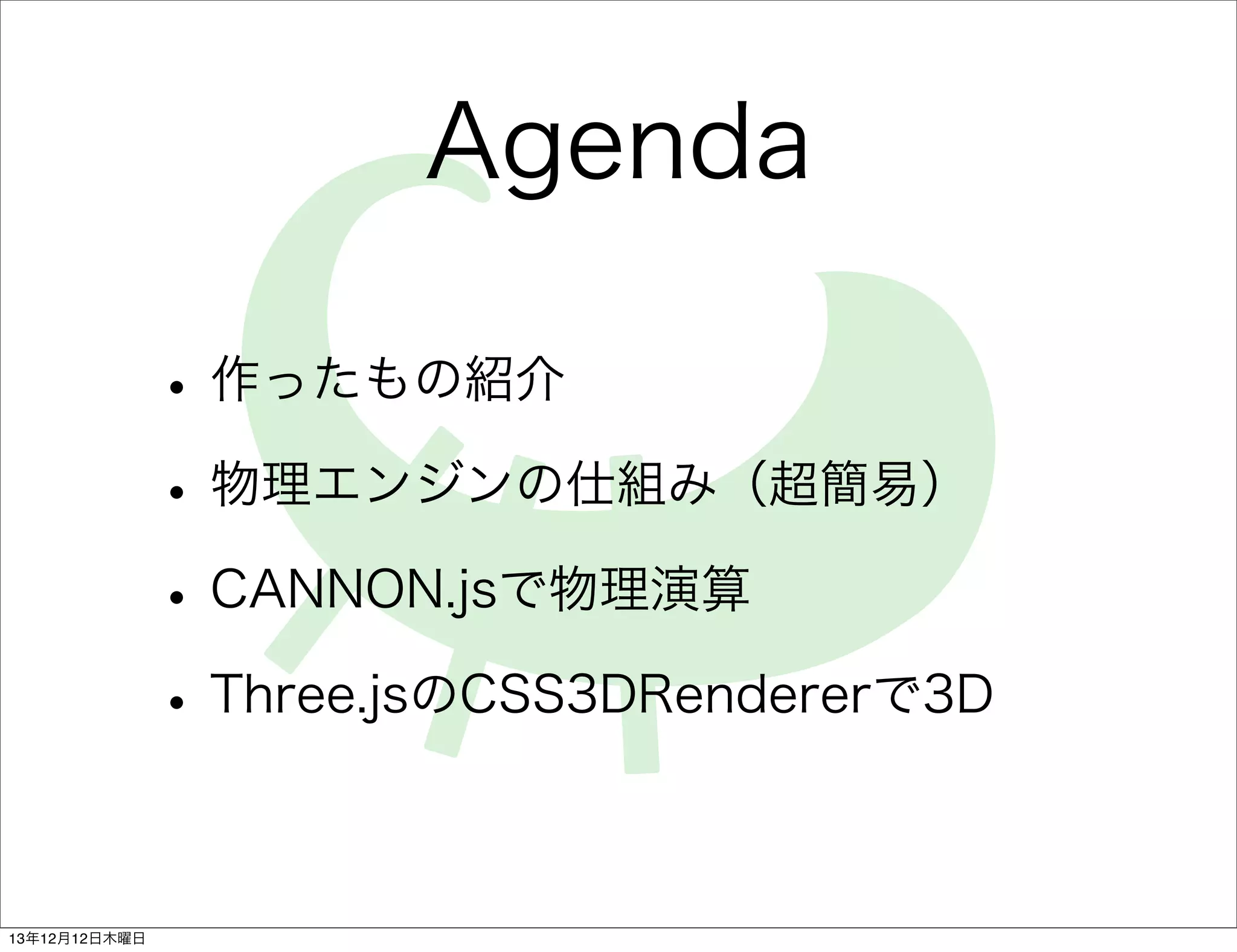

5. Agenda
• 作ったもの紹介
• 物理エンジンの仕組み（超簡易）
• CANNON.jsで物理演算
• Three.jsのCSS3DRendererで3D
13年12月12日木曜日

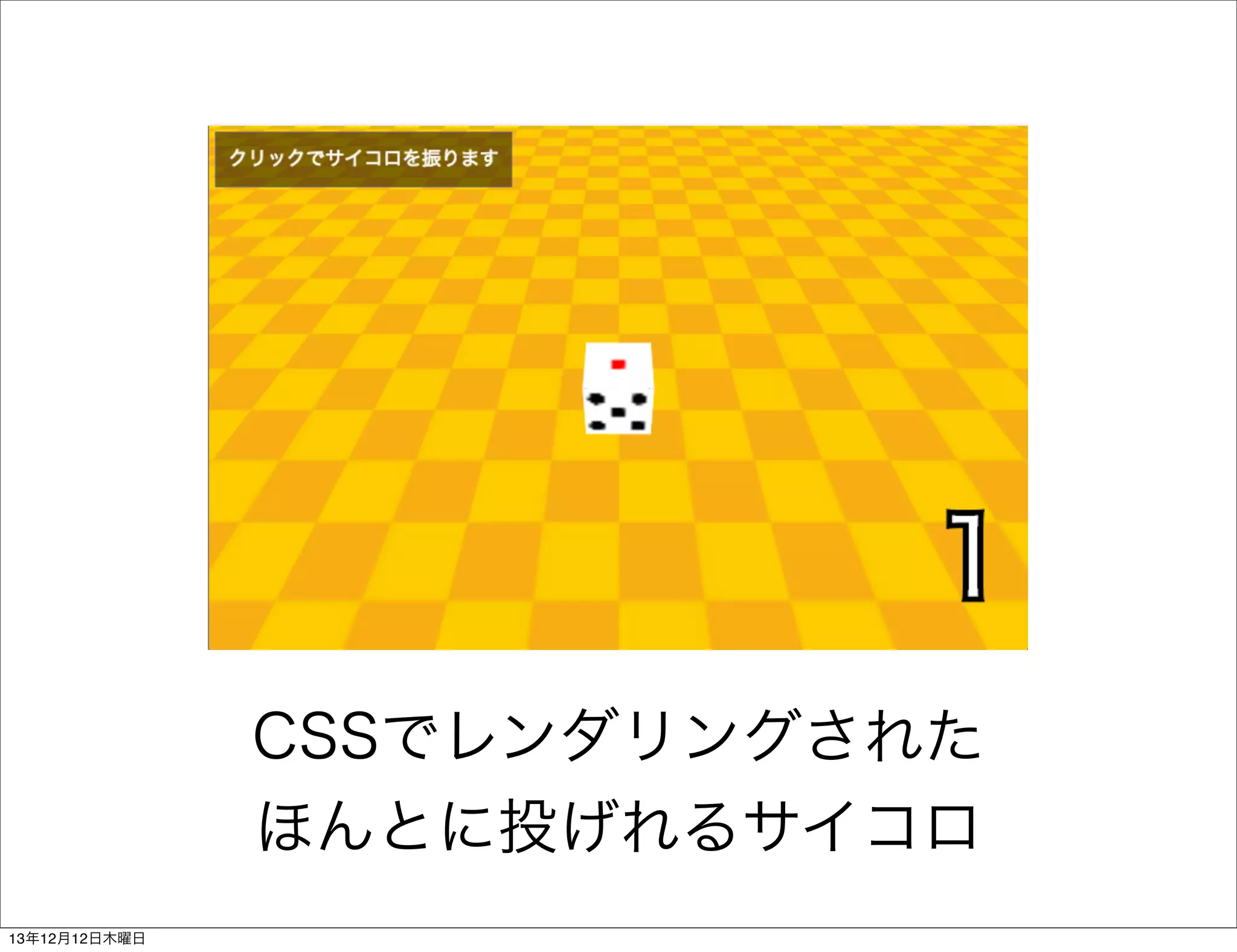

6. CSSでレンダリングされた
ほんとに投げれるサイコロ
13年12月12日木曜日

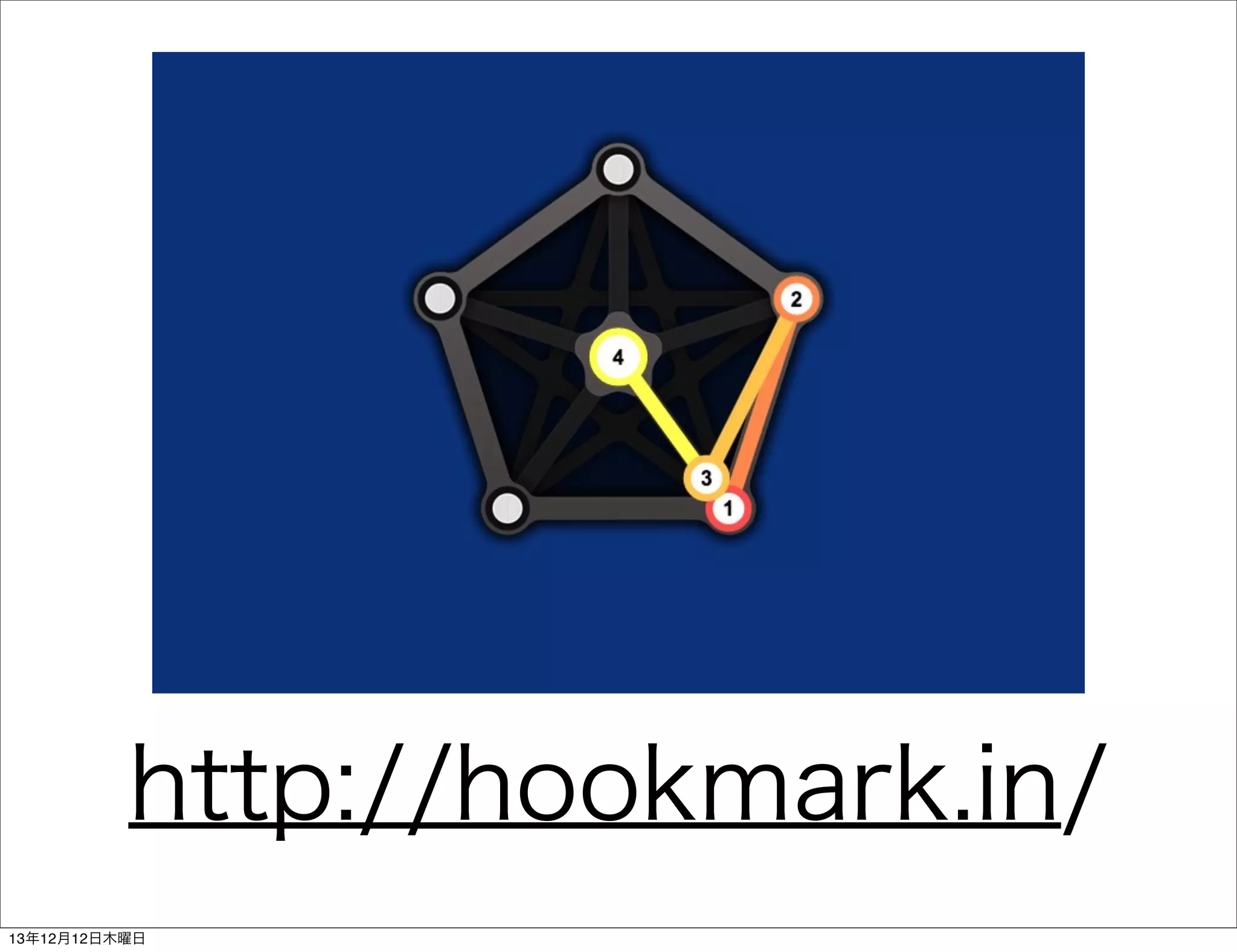

7. http://hookmark.in/
13年12月12日木曜日

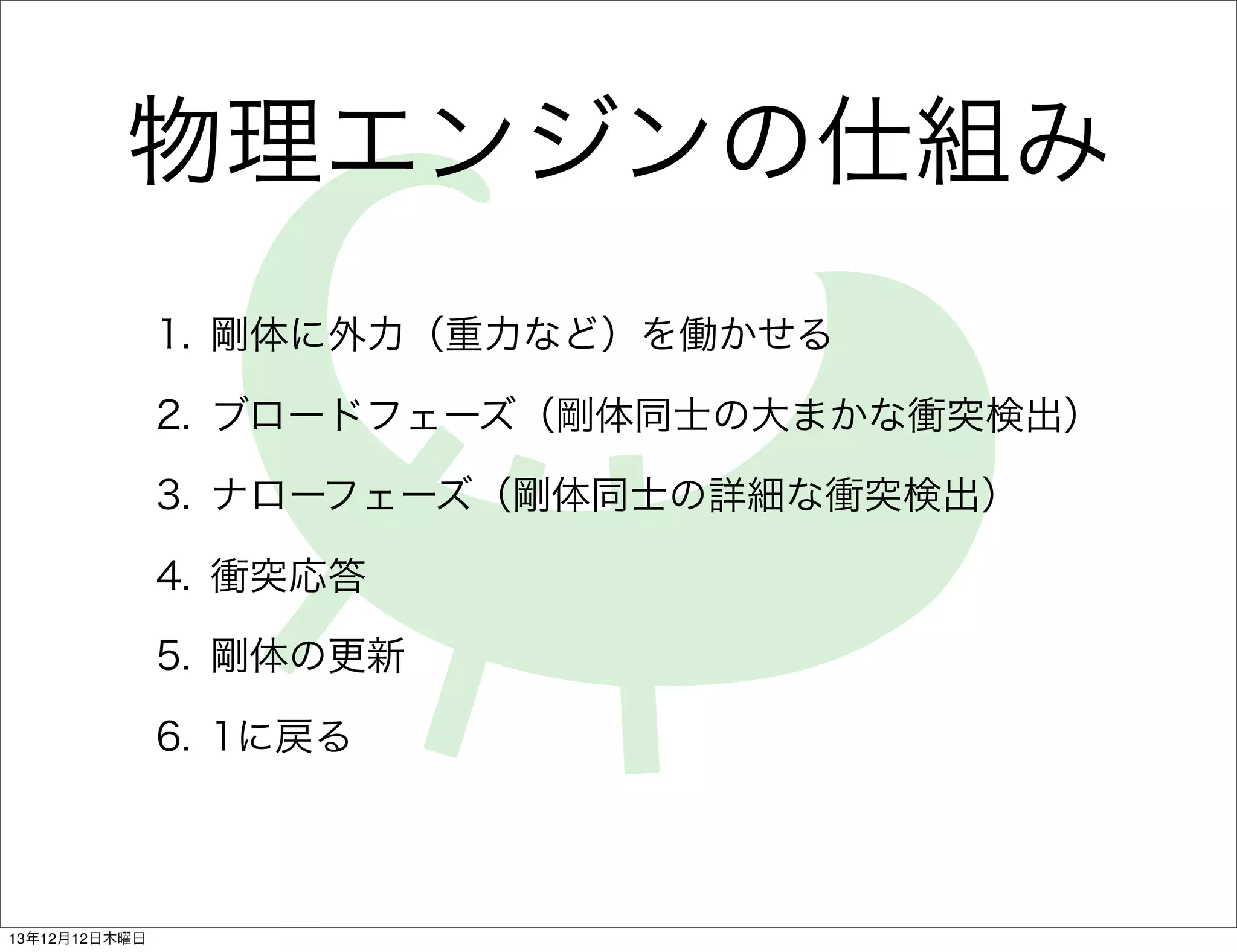

8. 物理エンジンの仕組み
1. 剛体に外力（重力など）を働かせる
2. ブロードフェーズ（剛体同士の大まかな衝突検出）
3. ナローフェーズ（剛体同士の詳細な衝突検出）
4. 衝突応答
5. 剛体の更新
6. 1に戻る
13年12月12日木曜日

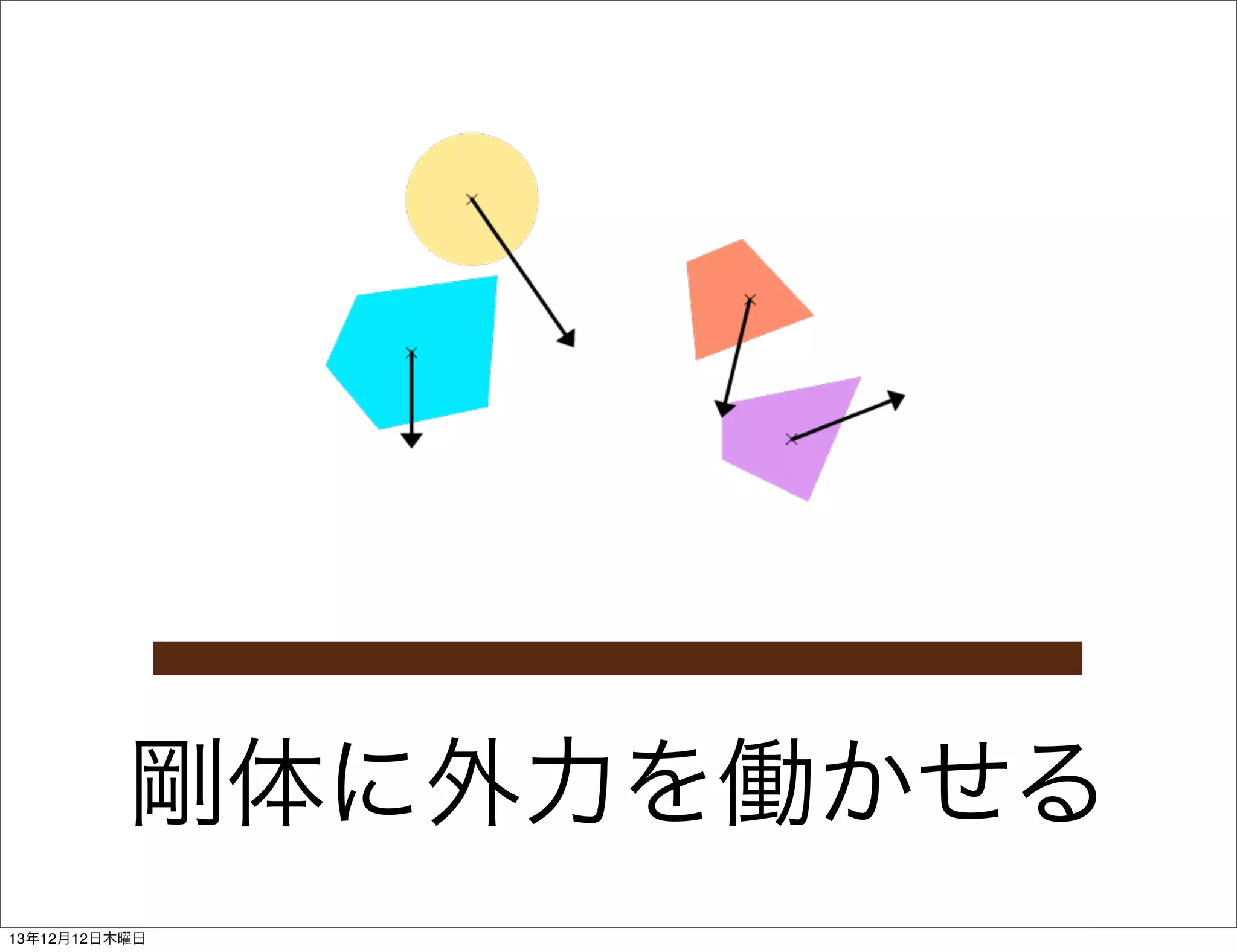

9. 剛体に外力を働かせる
13年12月12日木曜日

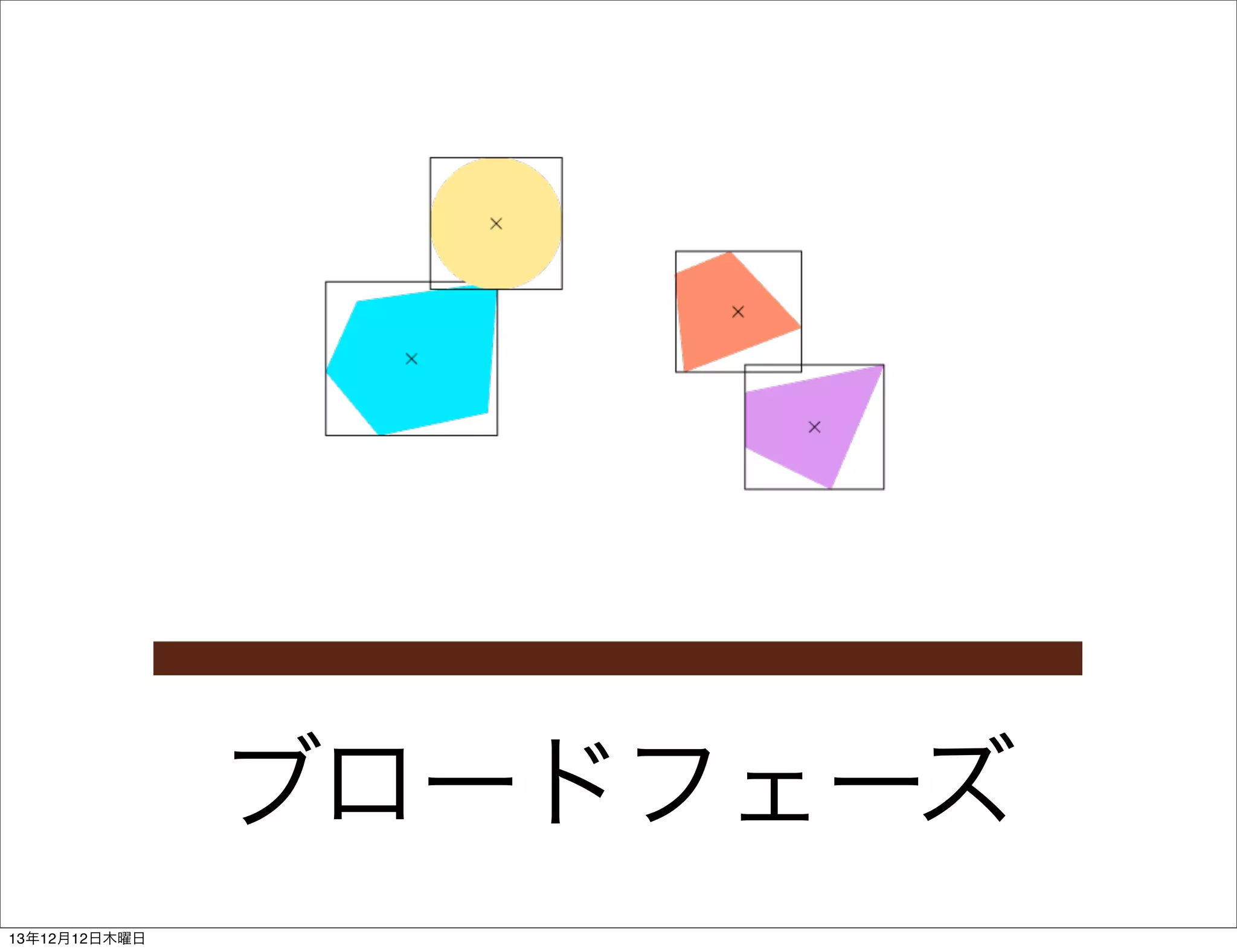

10. ブロードフェーズ
13年12月12日木曜日

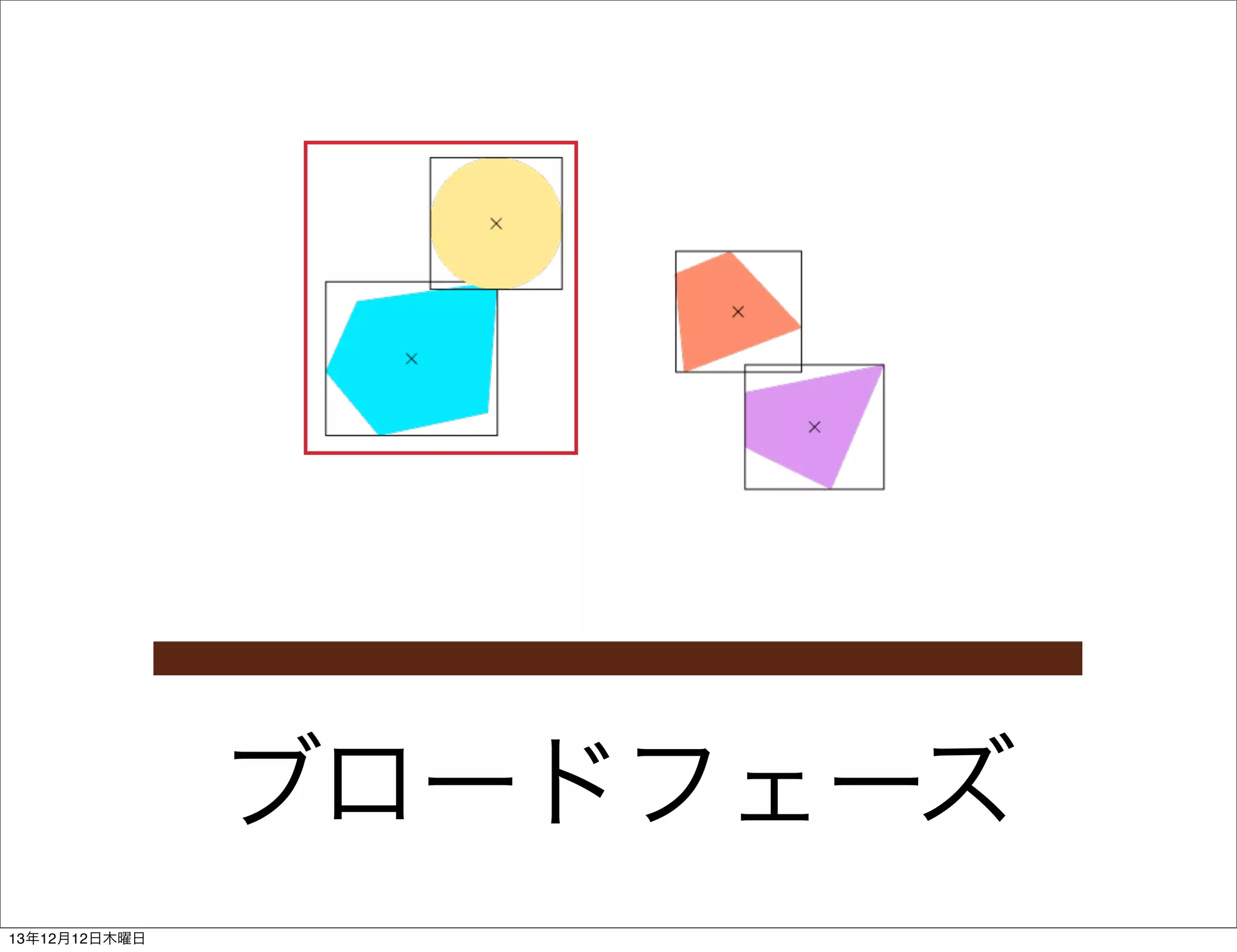

11. ブロードフェーズ
13年12月12日木曜日

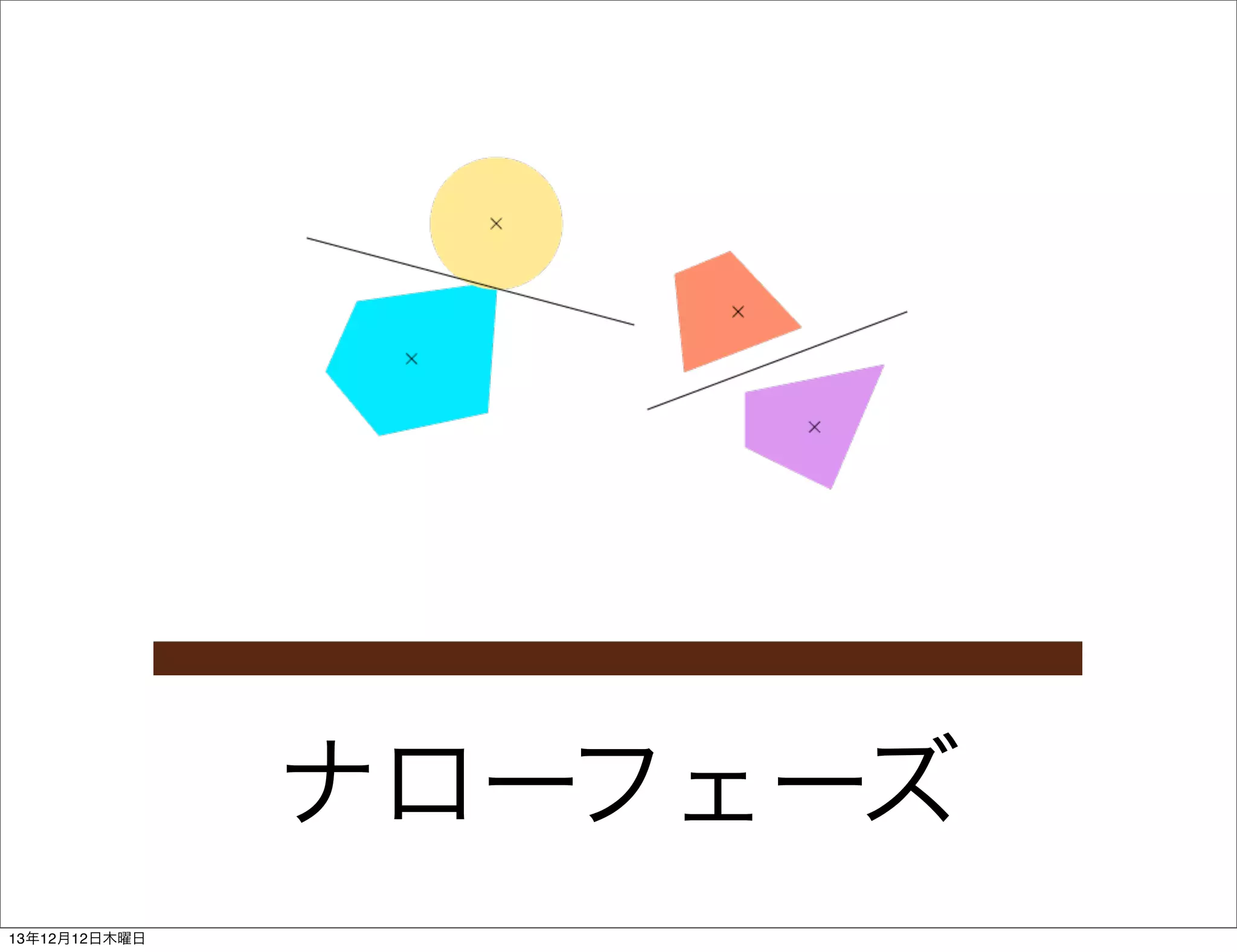

12. ナローフェーズ
13年12月12日木曜日

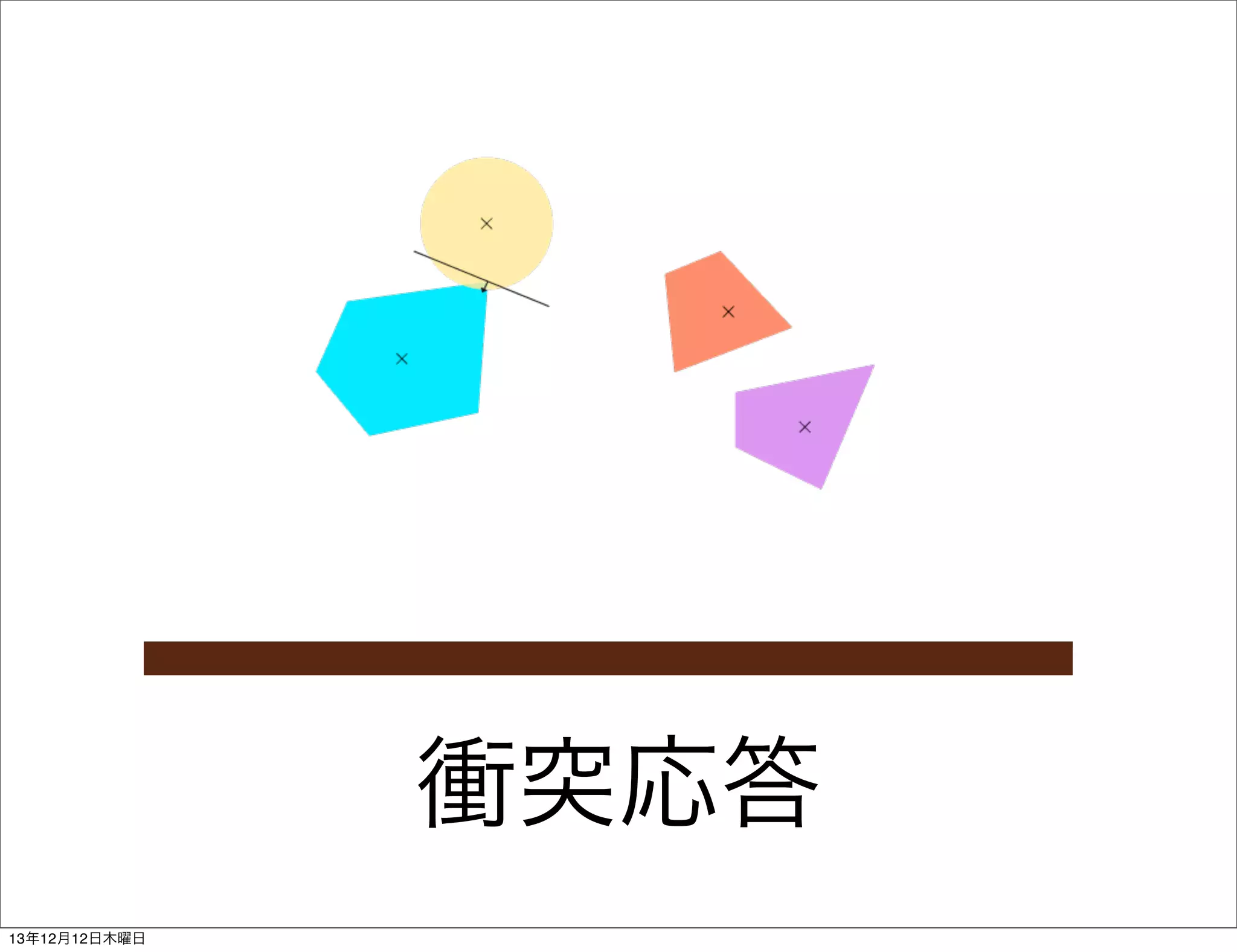

13. 衝突応答
13年12月12日木曜日

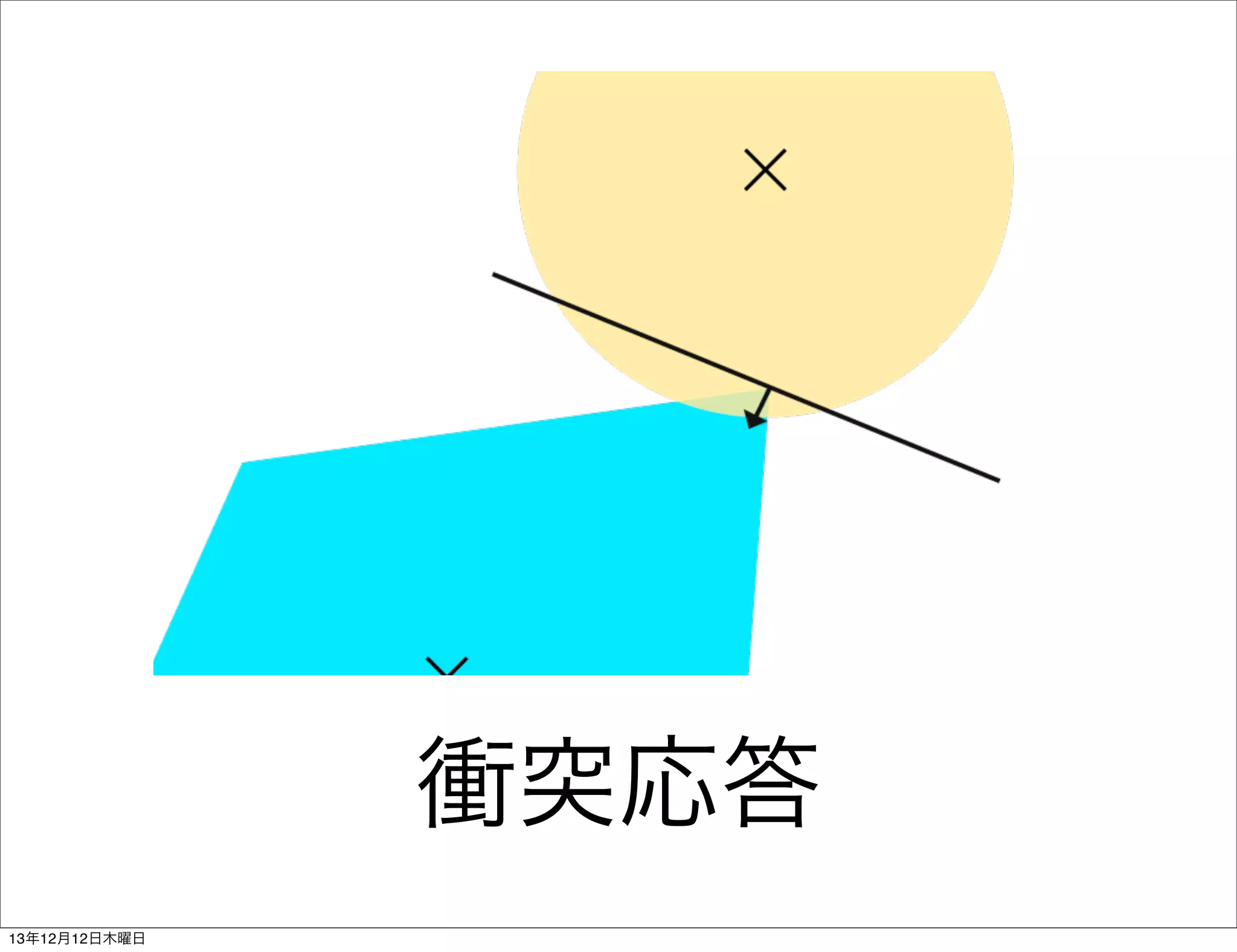

14. 衝突応答
13年12月12日木曜日

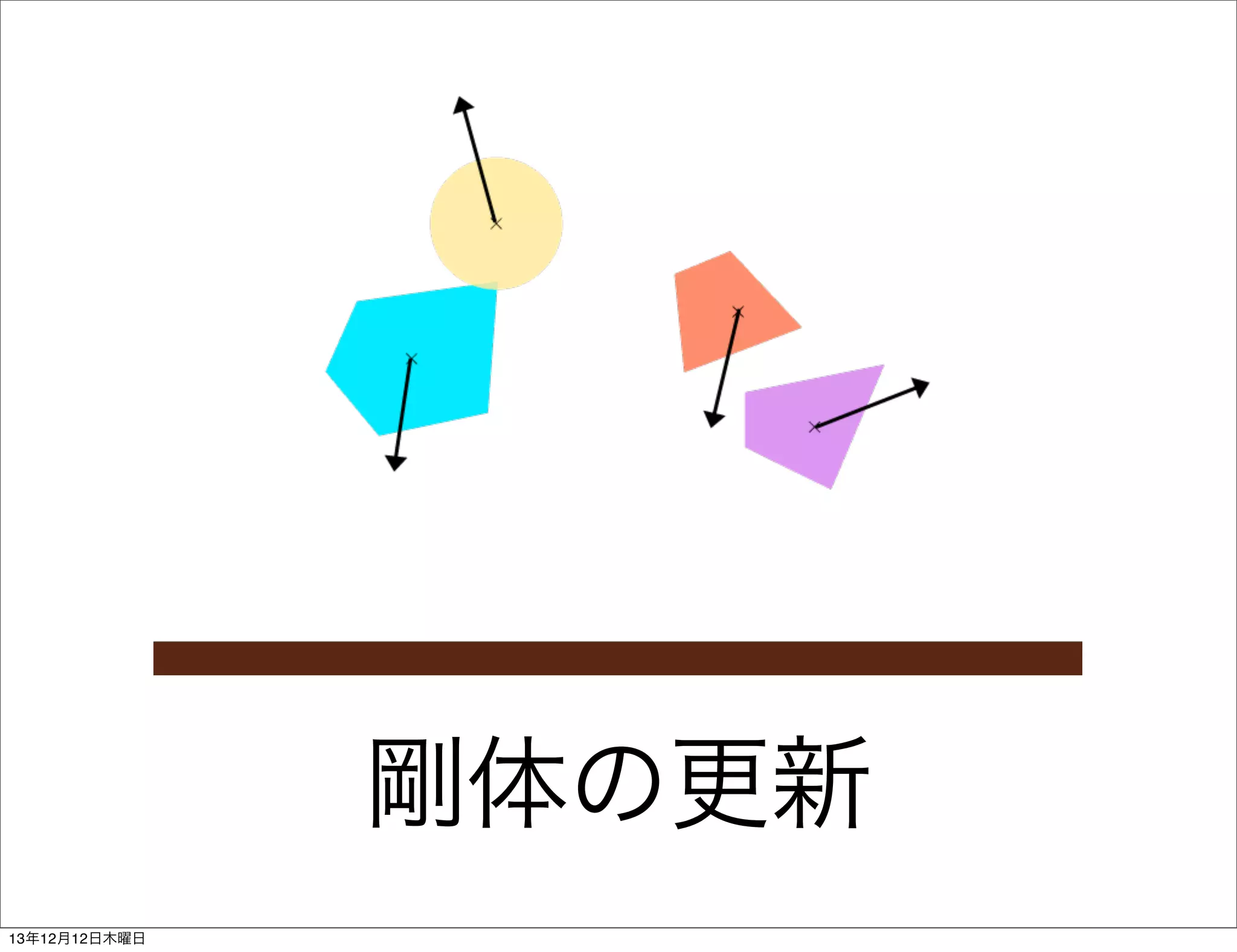

15. 剛体の更新
13年12月12日木曜日

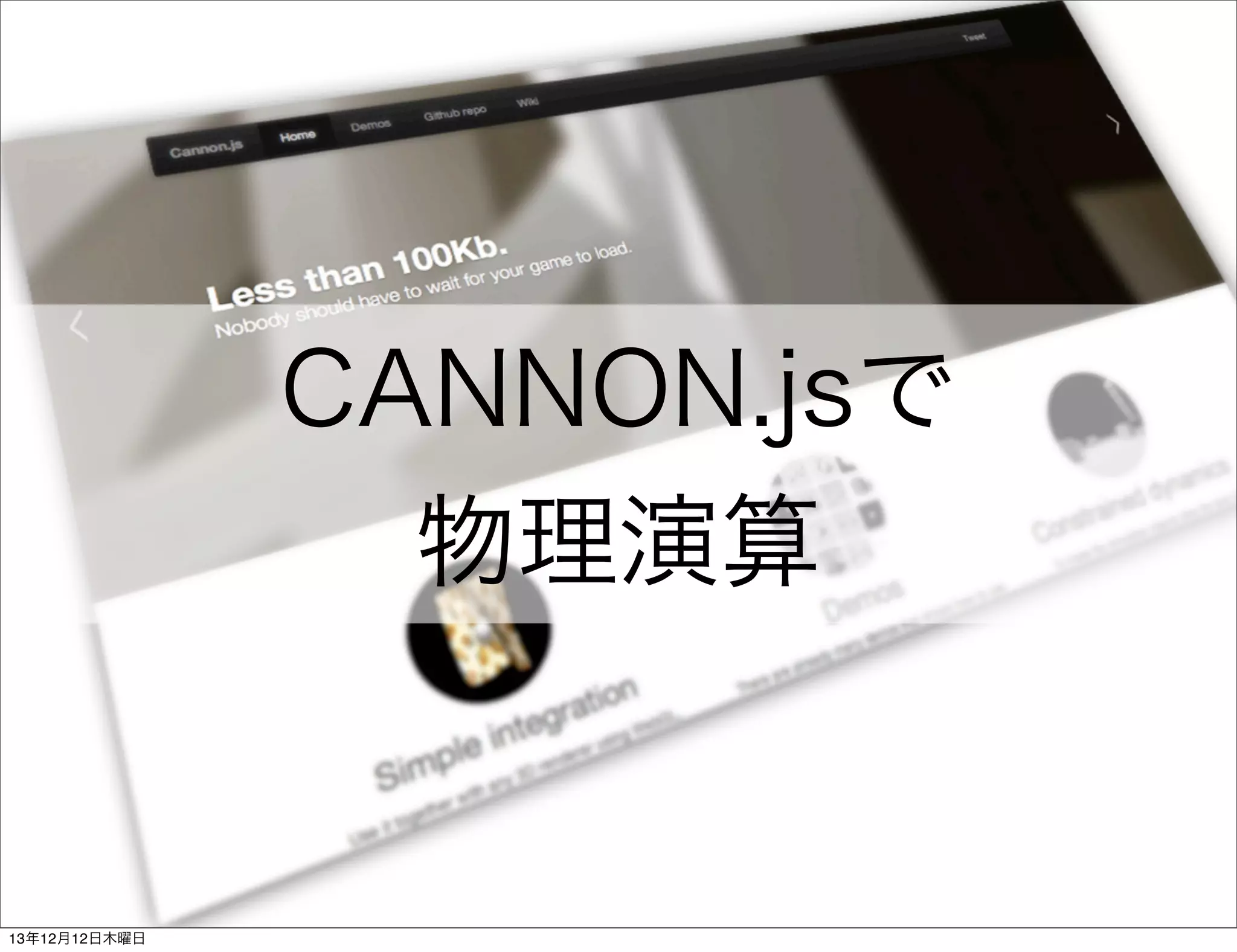

16. CANNON.jsで
物理演算
13年12月12日木曜日

17. 世界を作る
13年12月12日木曜日

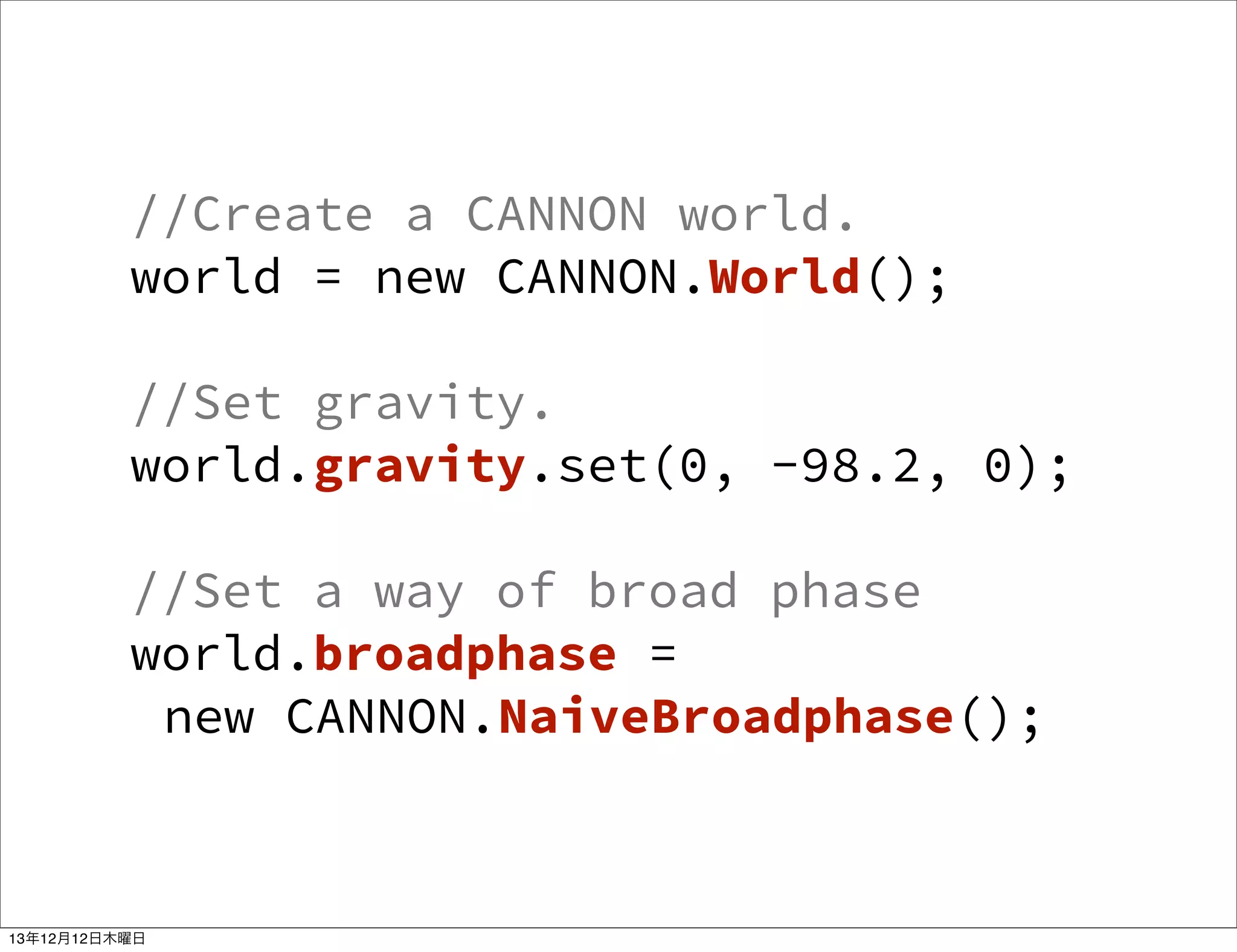

18. //Create a CANNON world.
world = new CANNON.World();
//Set gravity.
world.gravity.set(0, -98.2, 0);
//Set a way of broad phase
world.broadphase =
new CANNON.NaiveBroadphase();
13年12月12日木曜日

19. 剛体を作る
13年12月12日木曜日

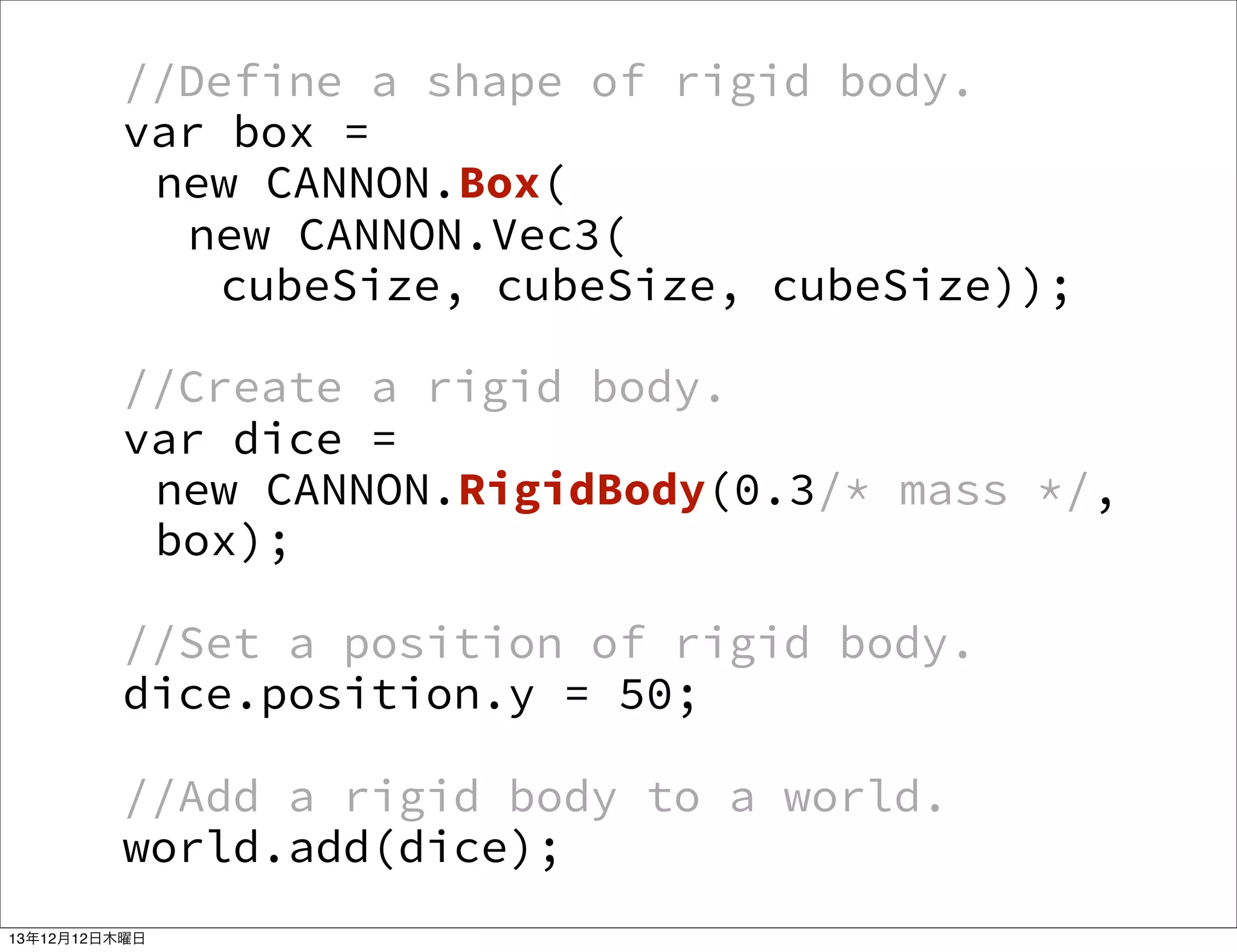

20. //Define a shape of rigid body.
var box =
new CANNON.Box(
new CANNON.Vec3(
cubeSize, cubeSize, cubeSize));
//Create a rigid body.
var dice =
new CANNON.RigidBody(0.3/* mass */,
box);
//Set a position of rigid body.
dice.position.y = 50;
//Add a rigid body to a world.
world.add(dice);
13年12月12日木曜日

21. //Create a plane as a ground.
var plane = new CANNON.Plane();
//Create a ground with mass 0.
var ground =
new CANNON.RigidBody(0, plane);
//Rotate 90 degree. (as a ground)
ground.quaternion.setFromAxisAngle(
new CANNON.Vec3(1, 0, 0),
-Math.PI / 2);
//Add a rigid body to a world.
world.add(ground);
13年12月12日木曜日

22. Three.jsの
CSS3DRendererで3D
13年12月12日木曜日

23. 地面を作る
13年12月12日木曜日

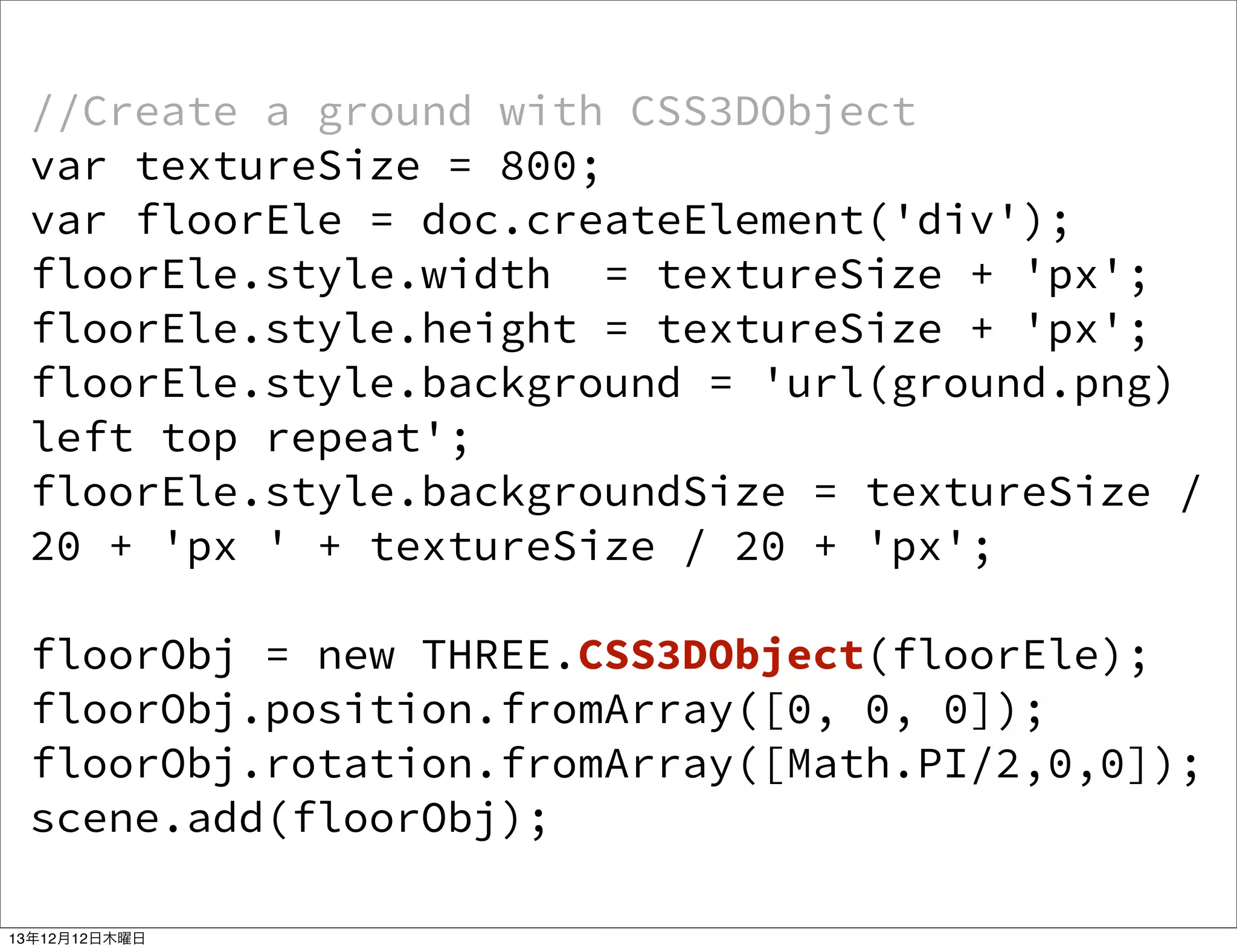

24. //Create a ground with CSS3DObject
var textureSize = 800;
var floorEle = doc.createElement('div');
floorEle.style.width = textureSize + 'px';
floorEle.style.height = textureSize + 'px';
floorEle.style.background = 'url(ground.png)
left top repeat';
floorEle.style.backgroundSize = textureSize /
20 + 'px ' + textureSize / 20 + 'px';
floorObj = new THREE.CSS3DObject(floorEle);
floorObj.position.fromArray([0, 0, 0]);
floorObj.rotation.fromArray([Math.PI/2,0,0]);
scene.add(floorObj);
13年12月12日木曜日

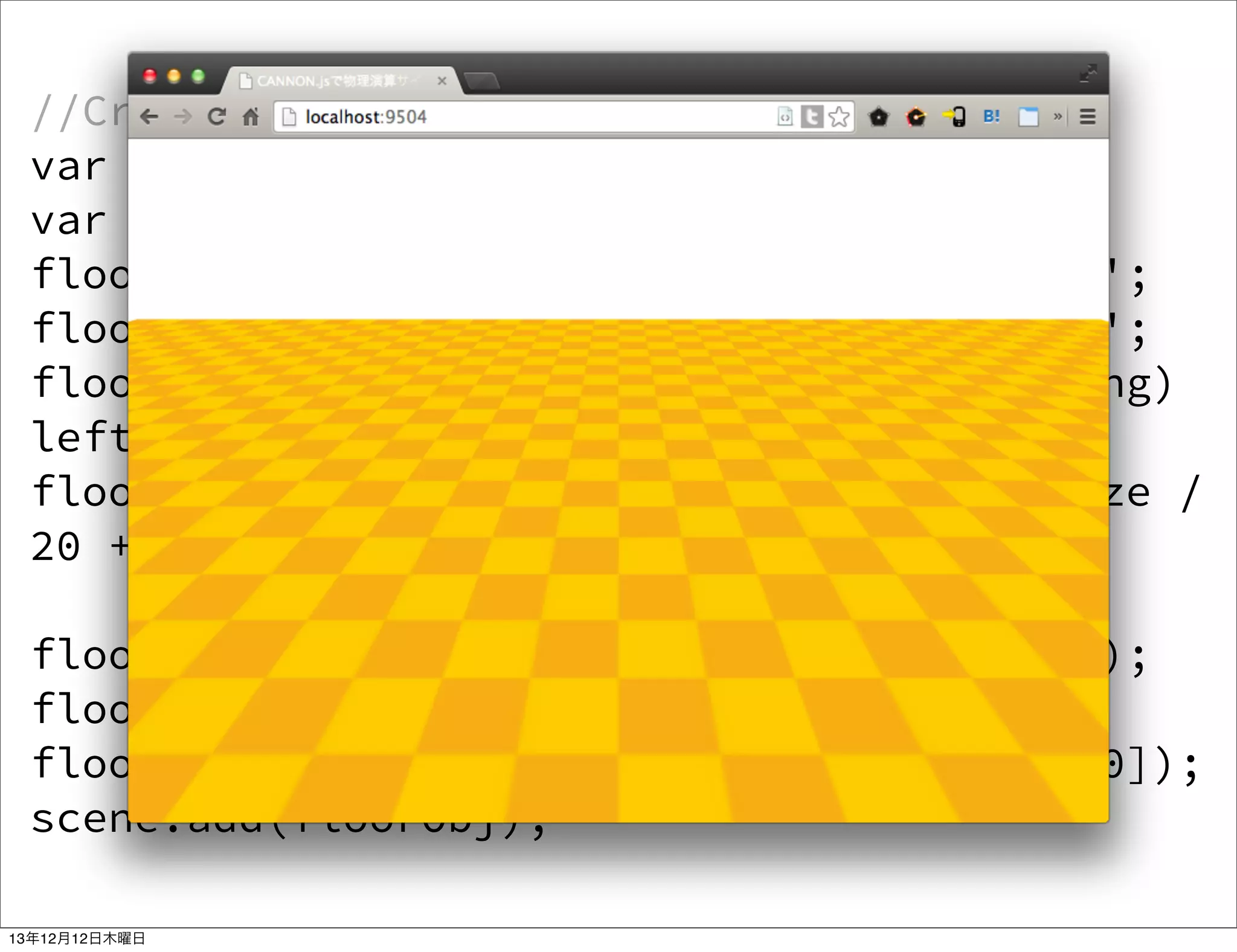

25. //Create a ground with CSS3DObject
var textureSize = 800;
var floorEle = doc.createElement('div');
floorEle.style.width = textureSize + 'px';
floorEle.style.height = textureSize + 'px';
floorEle.style.background = 'url(ground.png)
left top repeat';
floorEle.style.backgroundSize = textureSize /
20 + 'px ' + textureSize / 20 + 'px';
floorObj = new THREE.CSS3DObject(floorEle);
floorObj.position.fromArray([0, 0, 0]);
floorObj.rotation.fromArray([Math.PI/2,0,0]);
scene.add(floorObj);
13年12月12日木曜日

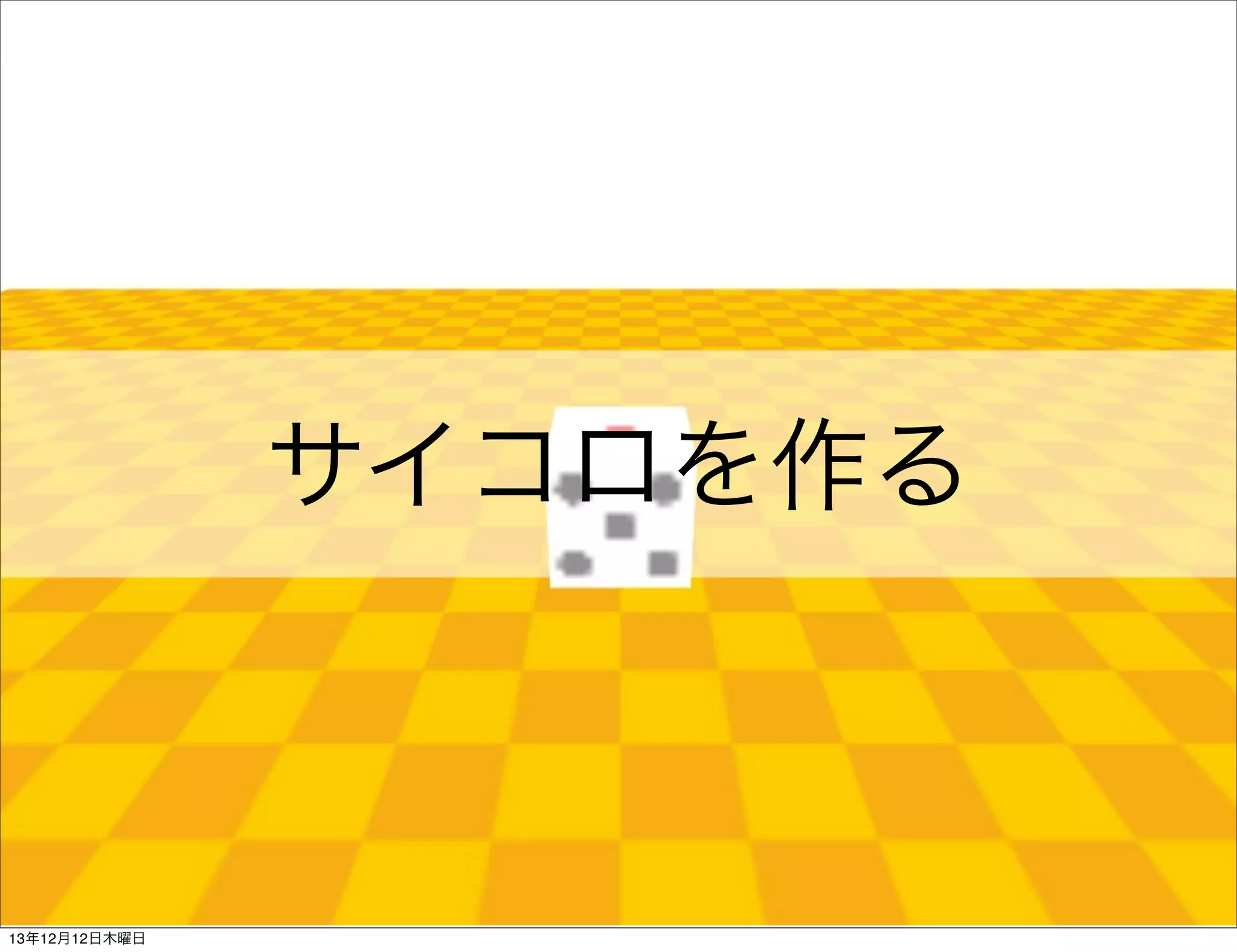

26. サイコロを作る
13年12月12日木曜日

27. var boxInfo, el, dice, info, img, face;
boxInfo = [{ url: '2.png', position: [-cubeSize,0,0], rotation:
[0,Math.PI/2,0] },
{ url: '5.png', position: [cubeSize,0,0], rotation: [0,-Math.PI/2,0] },
{ url: '1.png', position: [0,cubeSize,0], rotation: [Math.PI/
2,0,Math.PI] },
{ url: '6.png', position: [0,-cubeSize,0], rotation: [-Math.PI/
2,0,Math.PI] },
{ url: '3.png', position: [0,0,cubeSize], rotation: [0,Math.PI,0] },
{ url: '4.png', position: [0,0,-cubeSize], rotation: [0,0,0] }];
el = document.createElement('div');
el.style.width = cubeSize * 2 + 'px';
el.style.height = cubeSize * 2 + 'px';
dice = new THREE.CSS3DObject(el);
for (var i = 0; i < boxInfo.length; i++) {
info = boxInfo[i];
img = document.createElement('img');
img.width = cubeSize * 2;
img.src = info.url;
face = new THREE.CSS3DObject(img);
face.position.fromArray(info.position);
face.rotation.fromArray(info.rotation);
dice.add(face);
}
13年12月12日木曜日

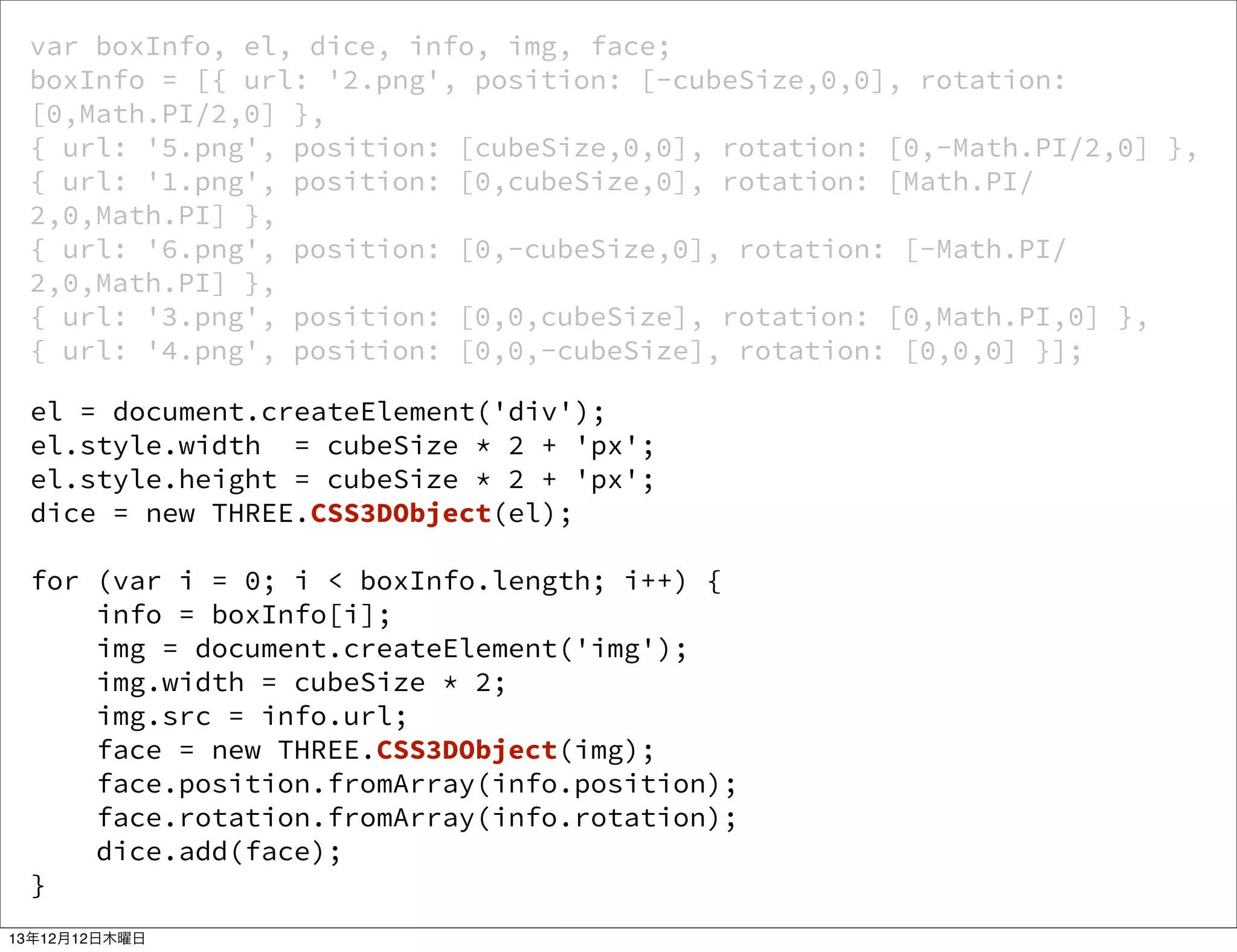

28. var boxInfo, el, dice, info, img, face;
boxInfo = [{ url: '2.png', position: [-cubeSize,0,0], rotation:
[0,Math.PI/2,0] },
{ url: '5.png', position: [cubeSize,0,0], rotation: [0,-Math.PI/2,0] },
{ url: '1.png', position: [0,cubeSize,0], rotation: [Math.PI/
2,0,Math.PI] },
{ url: '6.png', position: [0,-cubeSize,0], rotation: [-Math.PI/
2,0,Math.PI] },
{ url: '3.png', position: [0,0,cubeSize], rotation: [0,Math.PI,0] },
{ url: '4.png', position: [0,0,-cubeSize], rotation: [0,0,0] }];
el = document.createElement('div');
el.style.width = cubeSize * 2 + 'px';
el.style.height = cubeSize * 2 + 'px';
dice = new THREE.CSS3DObject(el);
for (var i = 0; i < boxInfo.length; i++) {
info = boxInfo[i];
img = document.createElement('img');
img.width = cubeSize * 2;
img.src = info.url;
face = new THREE.CSS3DObject(img);
face.position.fromArray(info.position);
face.rotation.fromArray(info.rotation);
dice.add(face);
}
13年12月12日木曜日

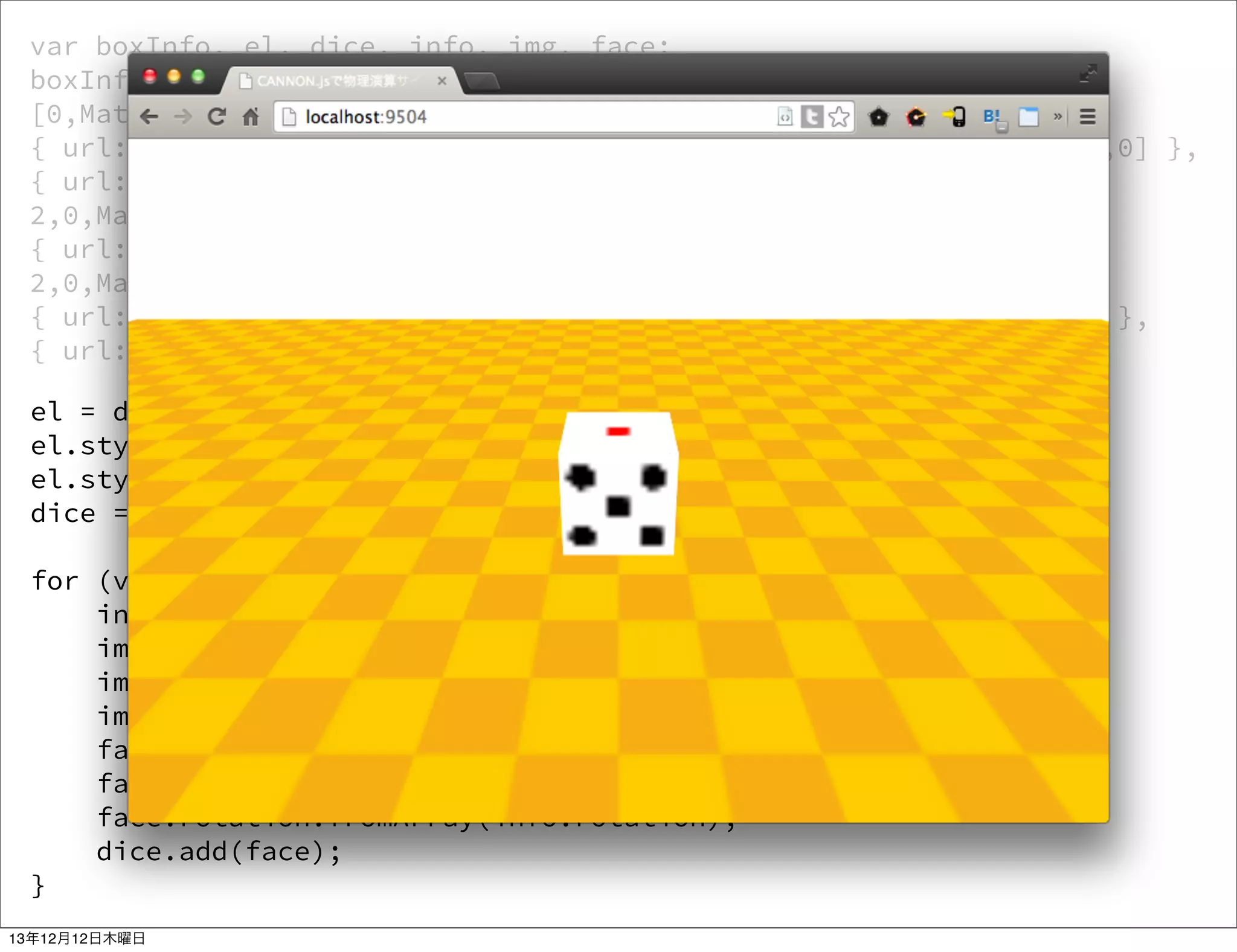

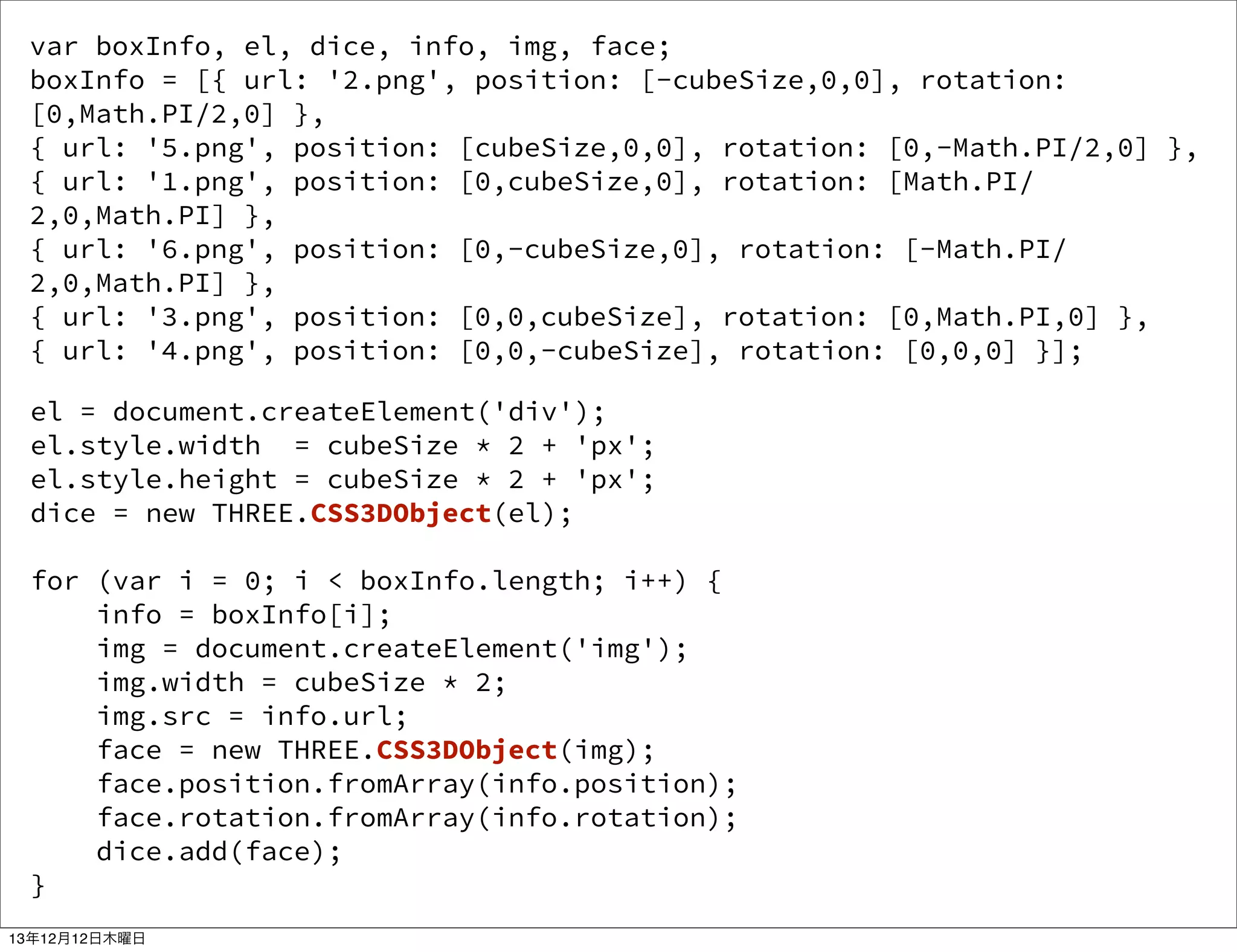

29. var boxInfo, el, dice, info, img, face;
boxInfo = [{ url: '2.png', position: [-cubeSize,0,0], rotation:
[0,Math.PI/2,0] },
{ url: '5.png', position: [cubeSize,0,0], rotation: [0,-Math.PI/2,0] },
{ url: '1.png', position: [0,cubeSize,0], rotation: [Math.PI/
2,0,Math.PI] },
{ url: '6.png', position: [0,-cubeSize,0], rotation: [-Math.PI/
2,0,Math.PI] },
{ url: '3.png', position: [0,0,cubeSize], rotation: [0,Math.PI,0] },
{ url: '4.png', position: [0,0,-cubeSize], rotation: [0,0,0] }];
el = document.createElement('div');
el.style.width = cubeSize * 2 + 'px';
el.style.height = cubeSize * 2 + 'px';
dice = new THREE.CSS3DObject(el);
for (var i = 0; i < boxInfo.length; i++) {
info = boxInfo[i];
img = document.createElement('img');
img.width = cubeSize * 2;
img.src = info.url;
face = new THREE.CSS3DObject(img);
face.position.fromArray(info.position);
face.rotation.fromArray(info.rotation);
dice.add(face);
}
13年12月12日木曜日

30. 時間を進める
13年12月12日木曜日

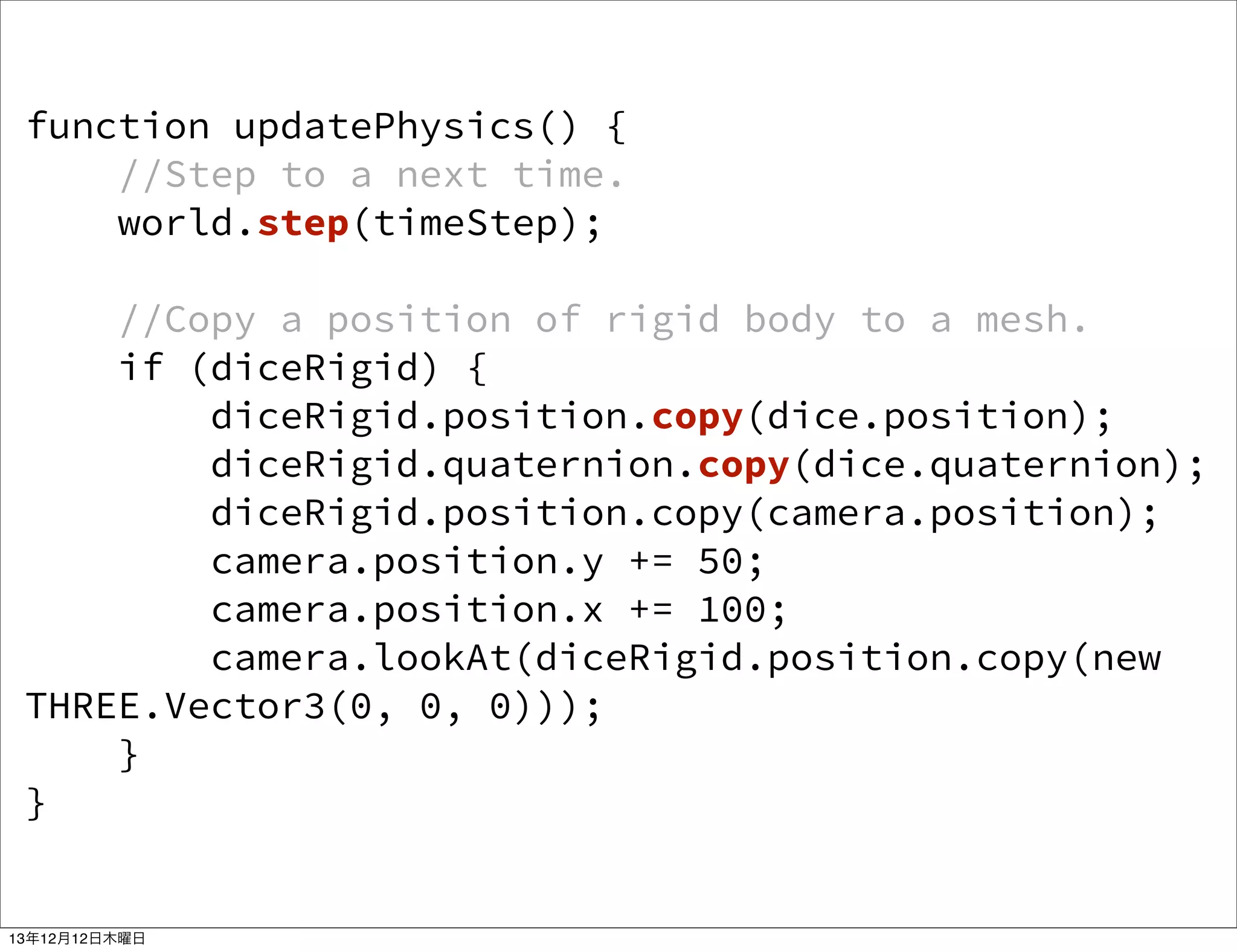

31. function updatePhysics() {
//Step to a next time.
world.step(timeStep);
//Copy a position of rigid body to a mesh.
if (diceRigid) {
diceRigid.position.copy(dice.position);
diceRigid.quaternion.copy(dice.quaternion);
diceRigid.position.copy(camera.position);
camera.position.y += 50;
camera.position.x += 100;
camera.lookAt(diceRigid.position.copy(new
THREE.Vector3(0, 0, 0)));
}
}
13年12月12日木曜日

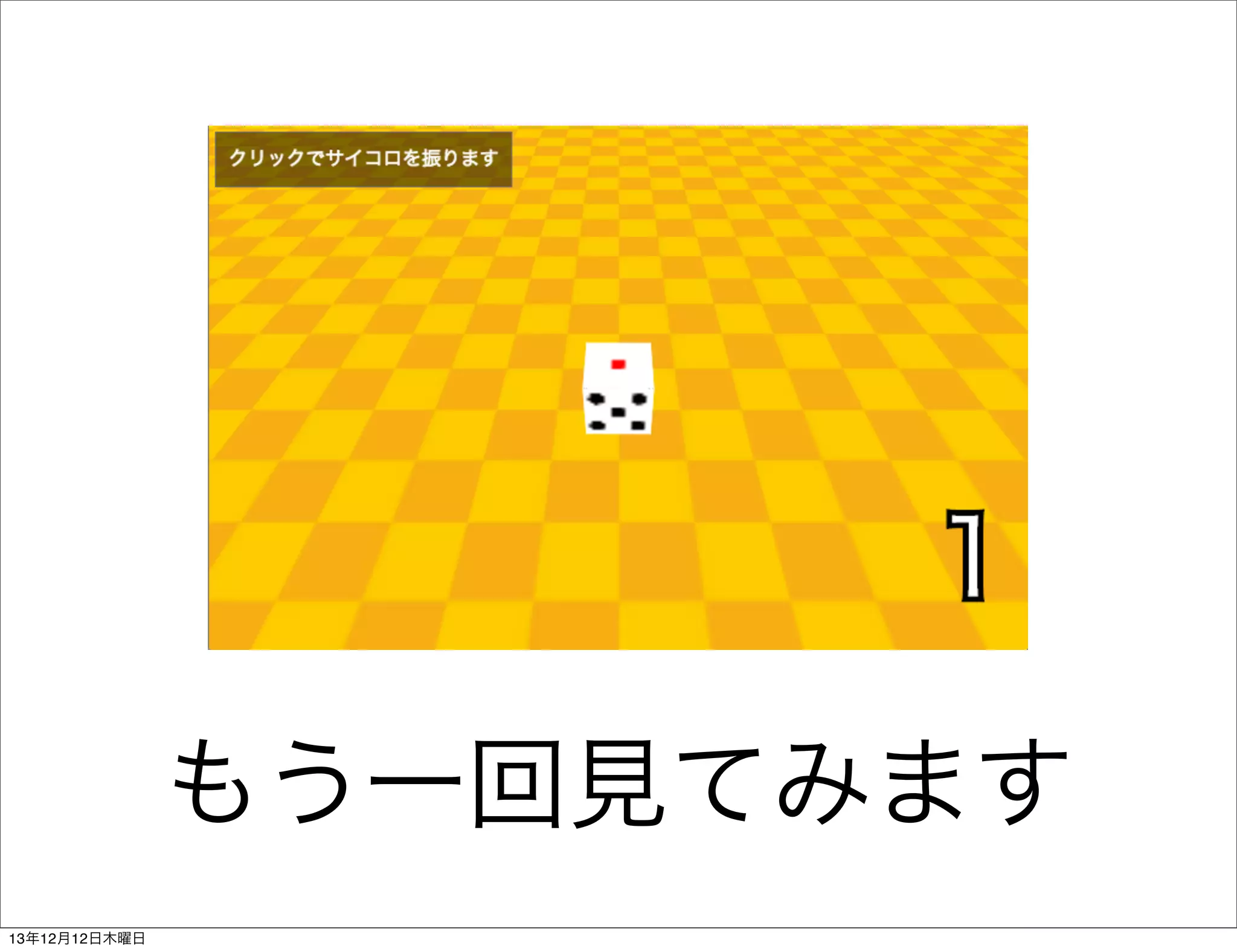

32. もう一回見てみます
13年12月12日木曜日

33. ご清聴ありがとうご
ざいました
