The eye and vision
Dokumen tersebut membahas tentang mata dan penglihatan. Menguraikan fungsi dan anatomi mata serta proses penglihatan, termasuk peran sel kerucut dan sel batang di retina, jalur penglihatan ke otak, serta penjelasan mengenai buta warna dan tes untuk mendeteksi buta warna.
The eye and vision
- 1. The Eye andVision By Sawiji Amani Mobile phone: 081 328 028333 E-mail: sawijiamani@gmail.com Lecturer and Researcher Nursing Basic Science Department Muhammadiyah Gombong University July 2009

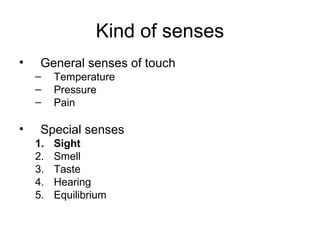

- 2. Kind of senses • General senses of touch – Temperature – Pressure – Pain • Special senses 1. Sight 2. Smell 3. Taste 4. Hearing 5. Equilibrium

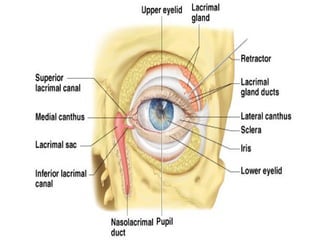

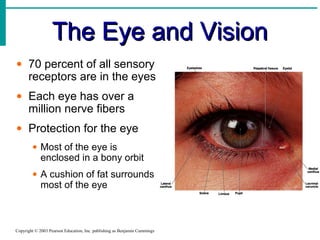

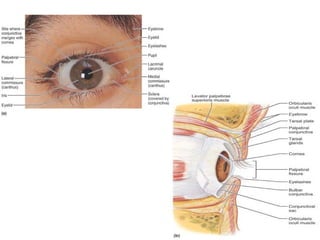

- 3. The Eye andVision • 70 percent of all sensory receptors are in the eyes • Each eye has over a million nerve fibers • Protection for the eye • Most of the eye is enclosed in a bony orbit • A cushion of fat surrounds most of the eye Copyright © 2003 Pearson Education, Inc. publishing as Benjamin Cummings

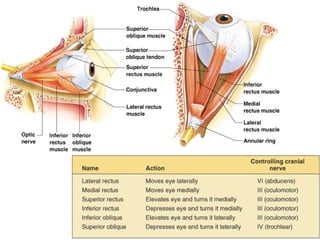

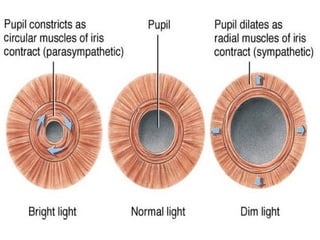

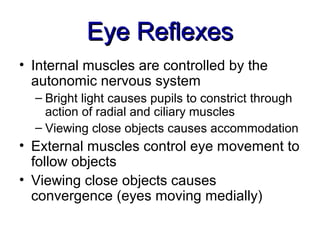

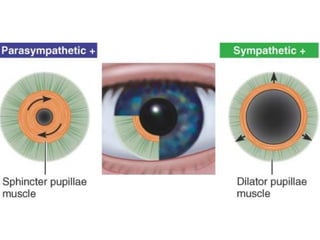

- 11. Eye Reflexes • Internalmuscles are controlled by the autonomic nervous system – Bright light causes pupils to constrict through action of radial and ciliary muscles – Viewing close objects causes accommodation • External muscles control eye movement to follow objects • Viewing close objects causes convergence (eyes moving medially)
- 15. Lens Accommodation: • Lightmust be focused to a point on the retina for optimal vision • The eye is set for distance vision (over 20 ft away) • The lens must change shape to focus for closer objects

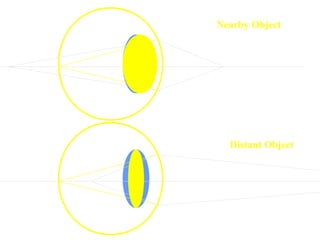

- 16. Nearby Object Distant Object

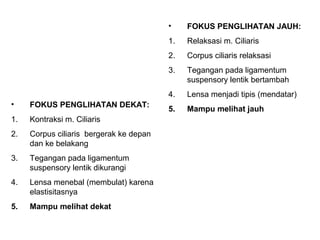

- 17. • FOKUS PENGLIHATAN JAUH: 1. Relaksasi m. Ciliaris 2. Corpus ciliaris relaksasi 3. Tegangan pada ligamentum suspensory lentik bertambah 4. Lensa menjadi tipis (mendatar) • FOKUS PENGLIHATAN DEKAT: 5. Mampu melihat jauh 1. Kontraksi m. Ciliaris 2. Corpus ciliaris bergerak ke depan dan ke belakang 3. Tegangan pada ligamentum suspensory lentik dikurangi 4. Lensa menebal (membulat) karena elastisitasnya 5. Mampu melihat dekat

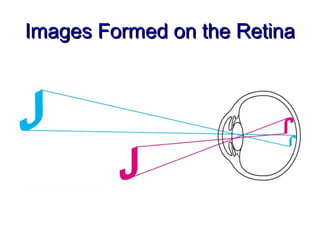

- 18. Images Formed onthe Retina

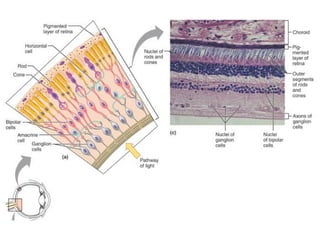

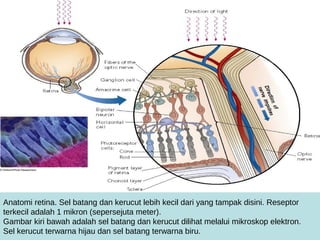

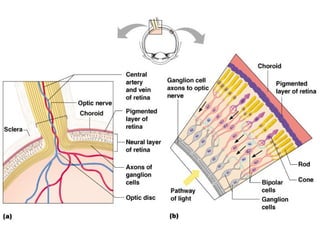

- 22. © Omikron/Photo Researchers Anatomi retina. Sel batang dan kerucut lebih kecil dari yang tampak disini. Reseptor terkecil adalah 1 mikron (sepersejuta meter). Gambar kiri bawah adalah sel batang dan kerucut dilihat melalui mikroskop elektron. Sel kerucut terwarna hijau dan sel batang terwarna biru.

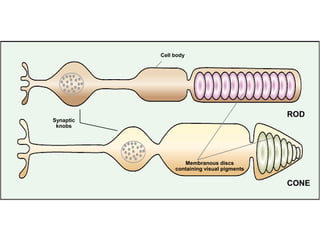

- 23. Cell body ROD Synaptic knobs Membranous discs containing visual pigments CONE

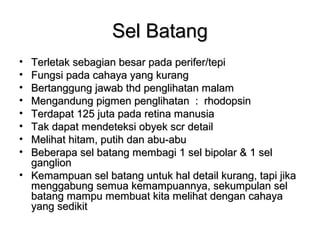

- 24. Sel Batang • Terletaksebagian besar pada perifer/tepi • Fungsi pada cahaya yang kurang • Bertanggung jawab thd penglihatan malam • Mengandung pigmen penglihatan : rhodopsin • Terdapat 125 juta pada retina manusia • Tak dapat mendeteksi obyek scr detail • Melihat hitam, putih dan abu-abu • Beberapa sel batang membagi 1 sel bipolar & 1 sel ganglion • Kemampuan sel batang untuk hal detail kurang, tapi jika menggabung semua kemampuannya, sekumpulan sel batang mampu membuat kita melihat dengan cahaya yang sedikit

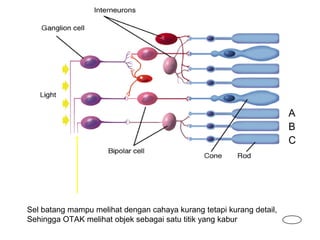

- 25. A B C Sel batang mampu melihat dengan cahaya kurang tetapi kurang detail, Sehingga OTAK melihat objek sebagai satu titik yang kabur

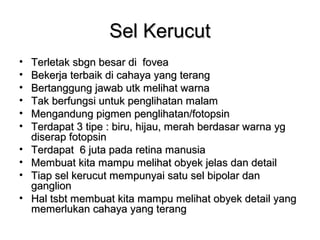

- 26. Sel Kerucut • Terletak sbgn besar di fovea • Bekerja terbaik di cahaya yang terang • Bertanggung jawab utk melihat warna • Tak berfungsi untuk penglihatan malam • Mengandung pigmen penglihatan/fotopsin • Terdapat 3 tipe : biru, hijau, merah berdasar warna yg diserap fotopsin • Terdapat 6 juta pada retina manusia • Membuat kita mampu melihat obyek jelas dan detail • Tiap sel kerucut mempunyai satu sel bipolar dan ganglion • Hal tsbt membuat kita mampu melihat obyek detail yang memerlukan cahaya yang terang
- 27. A B Sel kerucut dapat melihat detail tetapi membutuhkan cahaya yang banyak, sehingga OTAK melihat A dan B

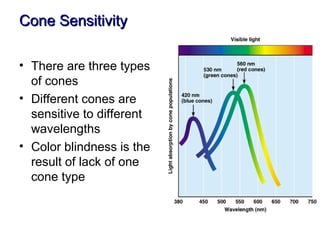

- 28. Cone Sensitivity • Thereare three types of cones • Different cones are sensitive to different wavelengths • Color blindness is the result of lack of one cone type

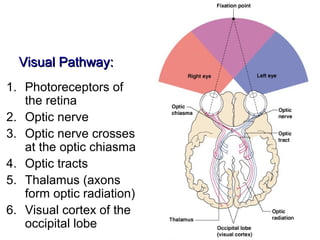

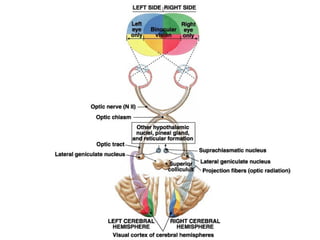

- 29. Visual Pathway: 1. Photoreceptorsof the retina 2. Optic nerve 3. Optic nerve crosses at the optic chiasma 4. Optic tracts 5. Thalamus (axons form optic radiation) 6. Visual cortex of the occipital lobe

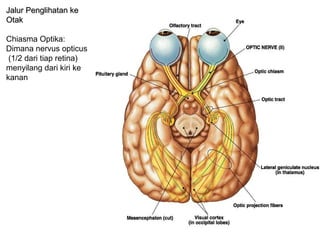

- 30. Jalur Penglihatan ke Otak ChiasmaOptika: Dimana nervus opticus (1/2 dari tiap retina) menyilang dari kiri ke kanan

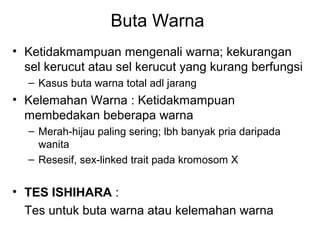

- 33. Buta Warna • Ketidakmampuanmengenali warna; kekurangan sel kerucut atau sel kerucut yang kurang berfungsi – Kasus buta warna total adl jarang • Kelemahan Warna : Ketidakmampuan membedakan beberapa warna – Merah-hijau paling sering; lbh banyak pria daripada wanita – Resesif, sex-linked trait pada kromosom X • TES ISHIHARA : Tes untuk buta warna atau kelemahan warna
- 34. Fig. 5.15 Colorblindness and color weakness. (a) Photograph illustrates normal color vision. (b) Photograph is printed in blue and yellow and gives an impression of what a red-green color-blind person sees. (c) Photograph simulates total color blindness. If you are totally colorblind, all three photos will look nearly identical.

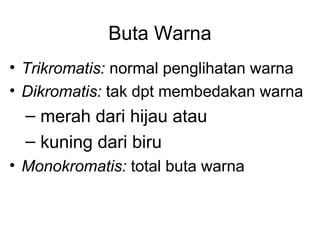

- 35. Buta Warna • Trikromatis:normal penglihatan warna • Dikromatis: tak dpt membedakan warna – merah dari hijau atau – kuning dari biru • Monokromatis: total buta warna
Editor's Notes
- #17 Focusing the image To focus on an object close to our eyes, we involuntarily contract the ciliary muscles in our eyes, which pull the ciliary body slightly forward and inward, reducing the tension on the suspensory ligaments attached to the lens capsule. When the tension is reduced, the elastic lens becomes thicker (rounds up). The rounder lens is able to focus on a close object. When distant object are viewed, the ciliary muscle relax. As they relax, the tension on the suspensory ligaments becomes greater, so that the lens thinner (flattened)
- #18 Mechanism of accommodation Here are the mechanism of accommodation.
