TEMA 1. FORCES I ESTRUCTURES EXERCICIS
exercici 1: Posa cinc exemples d'actuació de forces, representa-les gràficament i explica'n els
efectes.
Un avió volant(les turbines i el motor fan que vagi ràpid recte i cap amunt,però la gravetat el
fa disminuir d’altura i l’aire el pot relentitzar)
Un home de peu(la gravetat atreu al home cap al terra)
Dos homes estirant una corda(la força dels homes repartida per la corda mentres l’estiren)
Un camió per la carretera(el motor i les rodes fan que vagi depresa pero la carga el relentitza.)
Unes tisores(les dos “fulles” fan força per els dos costats)
Exercici 2: Busca fotografies de dinamòmetres, explica'n les seves parts i com s'utilitzen.
Al colocar pesos al ganxo inferior que te el cursor cilindric inferior marca la força.
Cursor i medidor
ganxo
Exercici 3: Dibuixa les forces que apareixen en les següents situacions.
Exercici 4: Posa tres exemples de materials elàstics i tres més de materials plàstics.
E:goma del pel, muelle i una goma de pollastre. P:plastilina, “arcilla”, masilla.
Exercici 5: Posa tres exemples de materials fràgils. Pot un material ser alhora fràgil i dur? I
pot ser alhora fràgil i tenaç? En cas afirmatiu posa un exemple.
El vidre,alguna fusta, el gel.Si, el diamant.Si el metall.
1

2. Forces i estructures Tecnologia 3r ESO

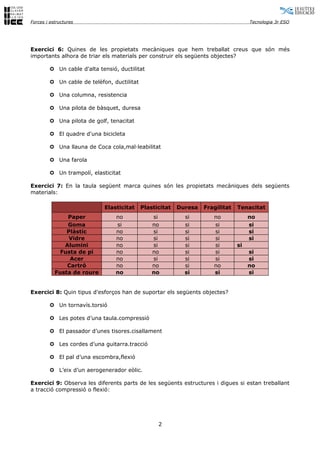

Exercici 6: Quines de les propietats mecàniques que hem treballat creus que són més
importants alhora de triar els materials per construir els següents objectes?
µ Un cable d'alta tensió, ductilitat
µ Un cable de telèfon, ductilitat
µ Una columna, resistencia
µ Una pilota de bàsquet, duresa
µ Una pilota de golf, tenacitat
µ El quadre d'una bicicleta
µ Una llauna de Coca cola,mal·leabilitat
µ Una farola
µ Un trampolí, elasticitat
Exercici 7: En la taula següent marca quines són les propietats mecàniques dels següents
materials:
Elasticitat Plasticitat Duresa Fragilitat Tenacitat
Paper no si si no no
Goma si no si si si
Plàstic no si si si si
Vidre no si si si si
Alumini no si si si si
Fusta de pi no no si si si
Acer no si si si si
Cartró no no si no no
Fusta de roure no no si si si
Exercici 8: Quin tipus d'esforços han de suportar els següents objectes?
µ Un tornavís.torsió
µ Les potes d’una taula.compressió
µ El passador d’unes tisores.cisallament
µ Les cordes d’una guitarra.tracció
µ El pal d’una escombra,flexió
µ L’eix d’un aerogenerador eòlic.
Exercici 9: Observa les diferents parts de les següents estructures i digues si estan treballant
a tracció compressió o flexió:
2

3. Forces i estructures Tecnologia 3r ESO

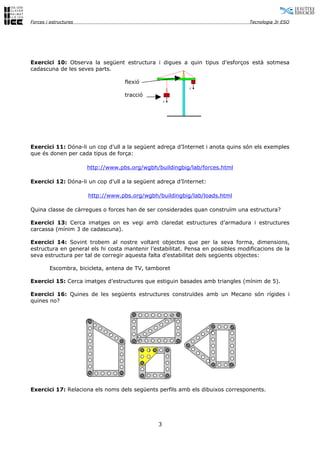

Exercici 10: Observa la següent estructura i digues a quin tipus d’esforços està sotmesa
cadascuna de les seves parts.
flexió
F´
tracció
F
Exercici 11: Dóna-li un cop d’ull a la següent adreça d’Internet i anota quins són els exemples
que és donen per cada tipus de força:
http://www.pbs.org/wgbh/buildingbig/lab/forces.html
Exercici 12: Dóna-li un cop d’ull a la següent adreça d’Internet:
http://www.pbs.org/wgbh/buildingbig/lab/loads.html
Quina classe de càrregues o forces han de ser considerades quan construïm una estructura?
Exercici 13: Cerca imatges on es vegi amb claredat estructures d’armadura i estructures
carcassa (mínim 3 de cadascuna).
Exercici 14: Sovint trobem al nostre voltant objectes que per la seva forma, dimensions,
estructura en general els hi costa mantenir l’estabilitat. Pensa en possibles modificacions de la
seva estructura per tal de corregir aquesta falta d’estabilitat dels següents objectes:
Escombra, bicicleta, antena de TV, tamboret
Exercici 15: Cerca imatges d’estructures que estiguin basades amb triangles (mínim de 5).
Exercici 16: Quines de les següents estructures construïdes amb un Mecano són rígides i
quines no?
Exercici 17: Relaciona els noms dels següents perfils amb els dibuixos corresponents.
3

4. Forces i estructures Tecnologia 3r ESO

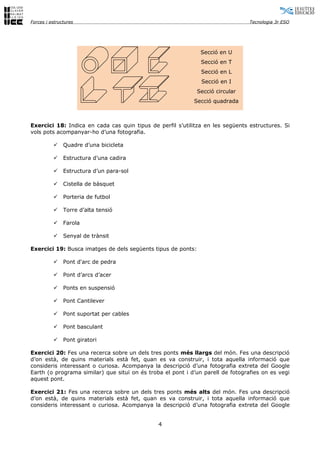

Secció en U
Secció en T
Secció en L
Secció en I
Secció circular
Secció quadrada
Exercici 18: Indica en cada cas quin tipus de perfil s’utilitza en les següents estructures. Si
vols pots acompanyar-ho d’una fotografia.
 Quadre d’una bicicleta
 Estructura d’una cadira
 Estructura d’un para-sol
 Cistella de bàsquet
 Porteria de futbol
 Torre d’alta tensió
 Farola
 Senyal de trànsit
Exercici 19: Busca imatges de dels següents tipus de ponts:
 Pont d'arc de pedra
 Pont d’arcs d’acer
 Ponts en suspensió
 Pont Cantilever
 Pont suportat per cables
 Pont basculant
 Pont giratori
Exercici 20: Fes una recerca sobre un dels tres ponts més llargs del món. Fes una descripció
d’on està, de quins materials està fet, quan es va construir, i tota aquella informació que
consideris interessant o curiosa. Acompanya la descripció d’una fotografia extreta del Google
Earth (o programa similar) que situï on és troba el pont i d’un parell de fotografies on es vegi
aquest pont.
Exercici 21: Fes una recerca sobre un dels tres ponts més alts del món. Fes una descripció
d’on està, de quins materials està fet, quan es va construir, i tota aquella informació que
consideris interessant o curiosa. Acompanya la descripció d’una fotografia extreta del Google
4

5. Forces i estructures Tecnologia 3r ESO

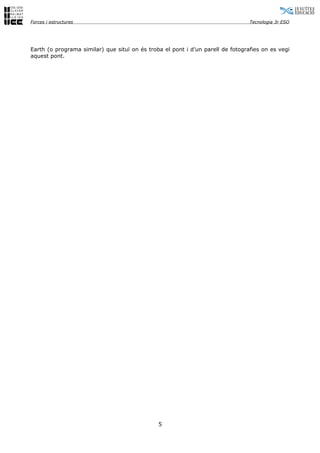

Earth (o programa similar) que situï on és troba el pont i d’un parell de fotografies on es vegi
aquest pont.
5
