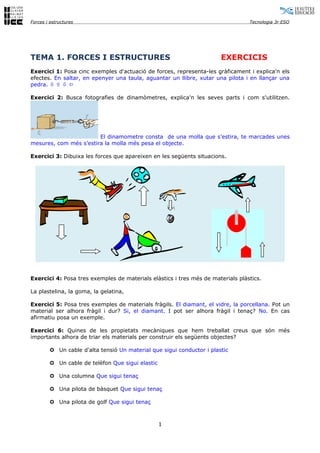

1. Forces i estructures Tecnologia 3r ESO
TEMA 1. FORCES I ESTRUCTURES EXERCICIS
Exercici 1: Posa cinc exemples d'actuació de forces, representa-les gràficament i explica'n els
efectes. En saltar, en epenyer una taula, aguantar un llibre, xutar una pilota i en llançar una
pedra.
Exercici 2: Busca fotografies de dinamòmetres, explica'n les seves parts i com s'utilitzen.
El dinamometre consta de una molla que s’estira, te marcades unes
mesures, com més s’estira la molla més pesa el objecte.
Exercici 3: Dibuixa les forces que apareixen en les següents situacions.
Exercici 4: Posa tres exemples de materials elàstics i tres més de materials plàstics.
La plastelina, la goma, la gelatina,
Exercici 5: Posa tres exemples de materials fràgils. El diamant, el vidre, la porcellana. Pot un
material ser alhora fràgil i dur? Si, el diamant. I pot ser alhora fràgil i tenaç? No. En cas
afirmatiu posa un exemple.
Exercici 6: Quines de les propietats mecàniques que hem treballat creus que són més
importants alhora de triar els materials per construir els següents objectes?
µ Un cable d'alta tensió Un material que sigui conductor i plastic
µ Un cable de telèfon Que sigui elastic
µ Una columna Que sigui tenaç
µ Una pilota de bàsquet Que sigui tenaç
µ Una pilota de golf Que sigui tenaç
1

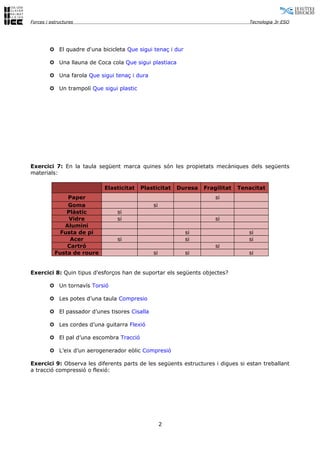

2. Forces i estructures Tecnologia 3r ESO
µ El quadre d'una bicicleta Que sigui tenaç i dur
µ Una llauna de Coca cola Que sigui plastiaca
µ Una farola Que sigui tenaç i dura
µ Un trampolí Que sigui plastic
Exercici 7: En la taula següent marca quines són les propietats mecàniques dels següents
materials:
Elasticitat Plasticitat Duresa Fragilitat Tenacitat
Paper si
Goma si
Plàstic si
Vidre si si
Alumini
Fusta de pi si si
Acer si si si
Cartró si
Fusta de roure si si si
Exercici 8: Quin tipus d'esforços han de suportar els següents objectes?
µ Un tornavís Torsió
µ Les potes d’una taula Compresio
µ El passador d’unes tisores Cisalla
µ Les cordes d’una guitarra Flexió
µ El pal d’una escombra Tracció
µ L’eix d’un aerogenerador eòlic Compresió
Exercici 9: Observa les diferents parts de les següents estructures i digues si estan treballant
a tracció compressió o flexió:
2
3. Forces i estructures Tecnologia 3r ESO
C
A B
pes
A B
C
pes
pes
C E C
A B
A B D
D
pes
1: Tracció
2: Compresió
3: Flexió
4: Tracció
3

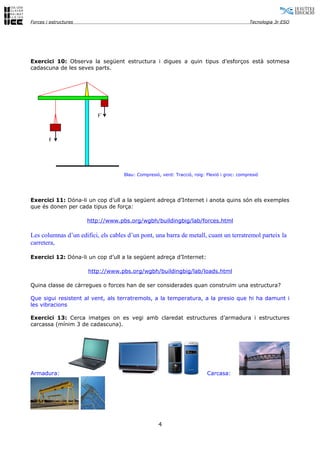

4. Forces i estructures Tecnologia 3r ESO
Exercici 10: Observa la següent estructura i digues a quin tipus d’esforços està sotmesa
cadascuna de les seves parts.
F´
F
Blau: Compresió, verd: Tracció, roig: Flexió i groc: compresió
Exercici 11: Dóna-li un cop d’ull a la següent adreça d’Internet i anota quins són els exemples
que és donen per cada tipus de força:
http://www.pbs.org/wgbh/buildingbig/lab/forces.html
Les columnas d’un edifici, els cables d’un pont, una barra de metall, cuant un terratremol parteix la
carretera,
Exercici 12: Dóna-li un cop d’ull a la següent adreça d’Internet:
http://www.pbs.org/wgbh/buildingbig/lab/loads.html
Quina classe de càrregues o forces han de ser considerades quan construïm una estructura?
Que sigui resistent al vent, als terratremols, a la temperatura, a la presio que hi ha damunt i
les vibracions
Exercici 13: Cerca imatges on es vegi amb claredat estructures d’armadura i estructures
carcassa (mínim 3 de cadascuna).
Armadura: Carcasa:
4

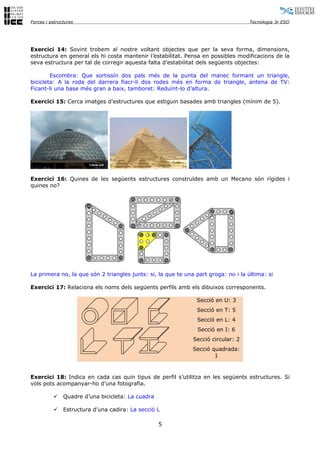

5. Forces i estructures Tecnologia 3r ESO
Exercici 14: Sovint trobem al nostre voltant objectes que per la seva forma, dimensions,
estructura en general els hi costa mantenir l’estabilitat. Pensa en possibles modificacions de la
seva estructura per tal de corregir aquesta falta d’estabilitat dels següents objectes:
Escombra: Que sortissín dos pals més de la punta del manec formant un triangle,
bicicleta: A la roda del darrera fiacr-li dos rodes més en forma de triangle, antena de TV:
Ficant-li una base més gran a baix, tamboret: Reduïnt-lo d’altura.
Exercici 15: Cerca imatges d’estructures que estiguin basades amb triangles (mínim de 5).
Exercici 16: Quines de les següents estructures construïdes amb un Mecano són rígides i
quines no?
La primera no, la que són 2 triangles junts: si, la que te una part groga: no i la última: si
Exercici 17: Relaciona els noms dels següents perfils amb els dibuixos corresponents.
Secció en U: 3
Secció en T: 5
Secció en L: 4
Secció en I: 6
Secció circular: 2
Secció quadrada:
1
Exercici 18: Indica en cada cas quin tipus de perfil s’utilitza en les següents estructures. Si
vols pots acompanyar-ho d’una fotografia.
Quadre d’una bicicleta: La cuadra
Estructura d’una cadira: La secció L
5

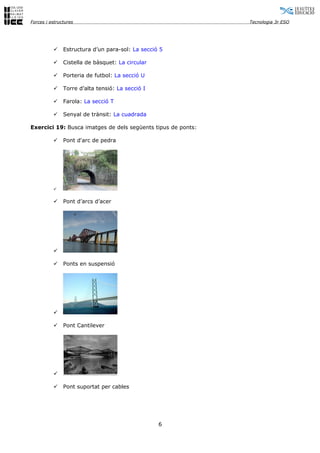

6. Forces i estructures Tecnologia 3r ESO
Estructura d’un para-sol: La secció 5
Cistella de bàsquet: La circular
Porteria de futbol: La secció U
Torre d’alta tensió: La secció I
Farola: La secció T
Senyal de trànsit: La cuadrada
Exercici 19: Busca imatges de dels següents tipus de ponts:
Pont d'arc de pedra
Pont d’arcs d’acer
Ponts en suspensió
Pont Cantilever
Pont suportat per cables
6

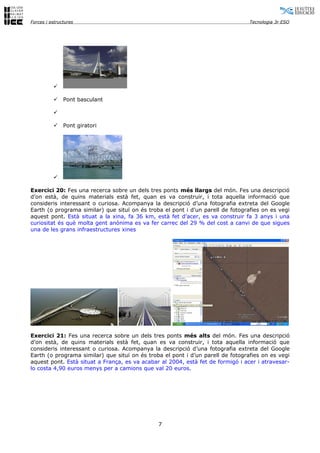

7. Forces i estructures Tecnologia 3r ESO
Pont basculant
Pont giratori
Exercici 20: Fes una recerca sobre un dels tres ponts més llargs del món. Fes una descripció
d’on està, de quins materials està fet, quan es va construir, i tota aquella informació que
consideris interessant o curiosa. Acompanya la descripció d’una fotografia extreta del Google
Earth (o programa similar) que situï on és troba el pont i d’un parell de fotografies on es vegi
aquest pont. Està situat a la xina, fa 36 km, està fet d’acer, es va construir fa 3 anys i una
curiositat és què molta gent anónima es va fer carrec del 29 % del cost a canvi de que sigues
una de les grans infraestructures xines
Exercici 21: Fes una recerca sobre un dels tres ponts més alts del món. Fes una descripció
d’on està, de quins materials està fet, quan es va construir, i tota aquella informació que
consideris interessant o curiosa. Acompanya la descripció d’una fotografia extreta del Google
Earth (o programa similar) que situï on és troba el pont i d’un parell de fotografies on es vegi
aquest pont. Està situat a França, es va acabar al 2004, està fet de formigó i acer i atravesar-
lo costa 4,90 euros menys per a camions que val 20 euros.
