Genomgång av teknisk ritning

1. Teknisk ritning
Åk 4-6

2. Ritningar
• Tekniska ritningar är till exempel ritningar på byggnader eller inredningsdetaljer,
maskiner eller maskindelar samt båtar, fartyg eller andra farkoster.
• Tekniska ritningar används av ett flertal yrkesgrupper, bland annat konstruktörer,
arkitekter och landskapsingenjörer.

3. Ritning på hus med mått
(testa SketchUp)

4. Skala
Vid olika sorters avbildningar av verkligheten eller objekt, till
exempel kartor eller ritningar, anger skalan (längdskalan).
En avbildning av verkligheten utan förstoring eller förminskning
har skalan 1:1.
Om skalan till exempel är 1:2 innebär det att ett avstånd på 1 cm
på avbildningen är 2 cm i verkligheten.

5. Läroplanen
Centralt innehåll i teknik:
• Dokumentation i form av skisser med
förklarande ord och begrepp, symboler och
måttangivelser samt fysiska eller digitala
modeller.

6. Testa själv
1. Rita av ett enkelt föremål. Ha perspektiv övningen, från i
våras, i tankarna.
2. Mät sidorna och skriv måtten i din ritning.
3. Prova att rita av i 3D och skriv ut måtten i cm.
I-----10 cm-------I

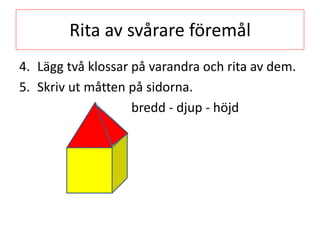

7. Rita av svårare föremål
4. Lägg två klossar på varandra och rita av dem.
5. Skriv ut måtten på sidorna.
bredd - djup - höjd

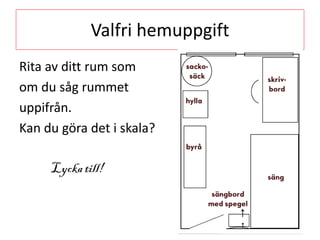

8. Valfri hemuppgift
Rita av ditt rum som
om du såg rummet
uppifrån.
Kan du göra det i skala?
Lycka till!
