Dokumen ini menjelaskan komponen elektronik radio, termasuk resistor, kondensator, transistor, dan transformator, serta cara membaca kode warna dan angka. Informasi juga mencakup hukum Ohm dan cara mengukur serta merangkai komponen untuk mendapatkan nilai arus dan tegangan yang diinginkan. Selain itu, ada penjelasan tentang fungsi berbagai komponen elektronik dalam rangkaian listrik.

1. Komponen elektronik radio

2. Setiap Komponen Elektronika Radio memiliki ukuran kekuatan Nilai ukuran kekuatan tersebut, ditulis pada fisik komponen tersebut dalam bentuk kode angka atau kode warna , hal ini dimaksud untuk memudahkan mengenali dan membaca kekuatan komponen tersebut walaupun bentuk fisiknya sangat kecil

3. NILAI KODE WARNA 0 = H i tam 5 = H i jau 5 % = Emas 1 = C o klat 6 = B iru 10 % = Perak 2 = M erah 7 = U ngu 25 % = Tak berwarna 3 = O range 8 = A bu-abu 4 = K uning 9 = P utih NILAI KODE ANGKA ( M ) = Mega 1.000.000 ( K ) = Kilo 1.000 ( m ) = milli 0,001 ( u ) = micro 0,000.001 ( n ) = nano 0,000.000.001 ( p ) = piko 0,000.000.000.001

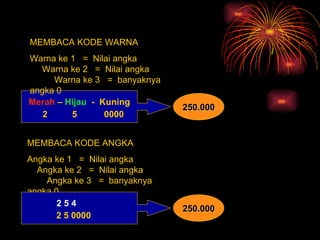

4. Merah – Hijau - Kuning MEMBACA KODE WARNA Warna ke 1 = Nilai angka Warna ke 2 = Nilai angka Warna ke 3 = banyaknya angka 0 MEMBACA KODE ANGKA Angka ke 1 = Nilai angka Angka ke 2 = Nilai angka Angka ke 3 = banyaknya angka 0 2 5 0000 250.000 2 5 4 2 5 0000 250.000

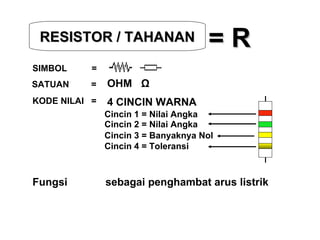

5. RESISTOR / TAHANAN = R SIMBOL = SATUAN = KODE NILAI = OHM Ω 4 CINCIN WARNA Cincin 1 = Nilai Angka Cincin 2 = Nilai Angka Cincin 3 = Banyaknya Nol Cincin 4 = Toleransi Fungsi sebagai penghambat arus listrik

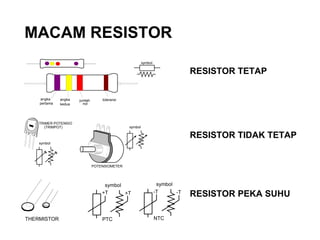

6. MACAM RESISTOR RESISTOR TETAP RESISTOR TIDAK TETAP RESISTOR PEKA SUHU

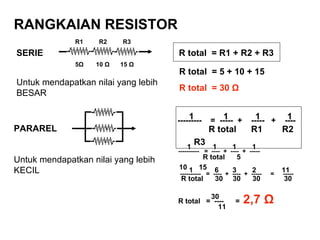

7. RANGKAIAN RESISTOR SERIE R total = R1 + R2 + R3 PARAREL 1 1 1 1 R total R1 R2 R3 --------- = ----- + ----- + ---- R1 R2 R3 5 Ω 10 Ω 15 Ω R total = 5 + 10 + 15 R total = 30 Ω R total = ---- = 2,7 Ω 1 6 3 2 11 R total 30 30 30 30 1 1 1 1 R total 5 10 15 ---------- = ---- + ---- + ----- = ----- ---------- = ---- + ---- + ----- 30 11 Untuk mendapatkan nilai yang lebih BESAR Untuk mendapatkan nilai yang lebih KECIL

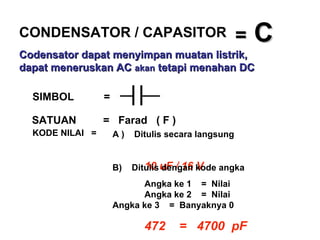

8. = C SIMBOL = SATUAN = Farad ( F ) KODE NILAI = A ) Ditulis secara langsung 10 uF / 16 V B) Ditulis dengan kode angka Angka ke 1 = Nilai Angka ke 2 = Nilai Angka ke 3 = Banyaknya 0 472 = 4700 pF CONDENSATOR / CAPASITOR Codensator dapat menyimpan muatan listrik, dapat meneruskan AC akan tetapi menahan DC

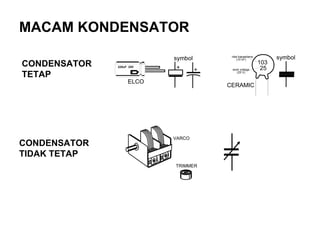

9. MACAM KONDENSATOR CONDENSATOR TETAP CONDENSATOR TIDAK TETAP

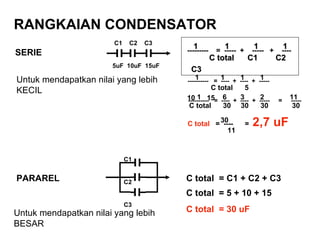

10. RANGKAIAN CONDENSATOR PARAREL C total = C1 + C2 + C3 SERIE C1 C2 C3 C total = 5 + 10 + 15 C total = 30 uF C1 C2 C3 5uF 10uF 15uF ---------- = ---- + ---- + ----- 1 1 1 1 C total C1 C2 C3 --------- = ----- + ----- + ---- 1 1 1 1 C total 5 10 15 1 6 3 2 11 C total 30 30 30 30 ---------- = ---- + ---- + ----- = ----- C total = ---- = 2,7 uF 30 11 Untuk mendapatkan nilai yang lebih KECIL Untuk mendapatkan nilai yang lebih BESAR

11. SEMICONDUCTOR DIODA / PENYEARAH Komponen ini hanya dapat dilalui arus dari satu arah saja yaitu dari Anoda menuju Katoda Berfungsi untuk merubah Arus AC menjadi Arus DC

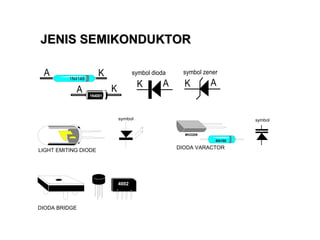

12. LIGHT EMITING DIODE DIODA VARACTOR DIODA BRIDGE JENIS SEMIKONDUKTOR

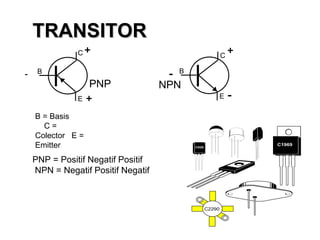

13. TRANSITOR B = Basis C = Colector E = Emitter PNP = Positif Negatif Positif NPN = Negatif Positif Negatif - - - + + +

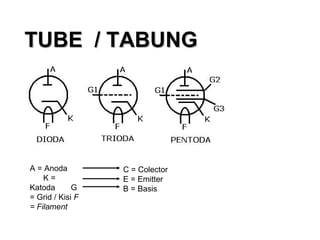

14. TUBE / TABUNG A = Anoda K = Katoda G = Grid / Kisi F = Filament C = Colector E = Emitter B = Basis

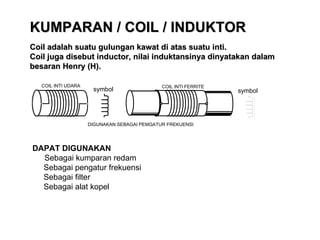

15. KUMPARAN / COIL / INDUKTOR Coil adalah suatu gulungan kawat di atas suatu inti. Coil juga disebut inductor, nilai induktansinya dinyatakan dalam besaran Henry (H). DAPAT DIGUNAKAN Sebagai kumparan redam Sebagai pengatur frekuensi Sebagai filter Sebagai alat kopel

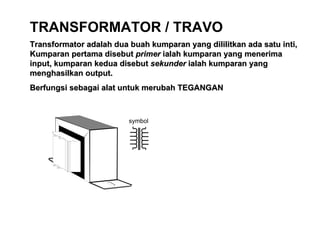

16. TRANSFORMATOR / TRAVO Transformator adalah dua buah kumparan yang dililitkan ada satu inti, Kumparan pertama disebut primer ialah kumparan yang menerima input, kumparan kedua disebut sekunder ialah kumparan yang menghasilkan output. Berfungsi sebagai alat untuk merubah TEGANGAN

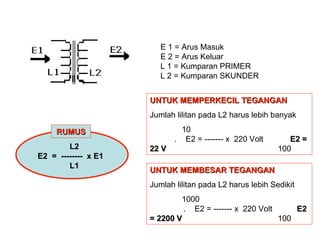

17. E 1 = Arus Masuk E 2 = Arus Keluar L 1 = Kumparan PRIMER L 2 = Kumparan SKUNDER L2 E2 = -------- x E1 L1 RUMUS UNTUK MEMPERKECIL TEGANGAN Jumlah lilitan pada L2 harus lebih banyak 10 . E2 = ------- x 220 Volt E2 = 22 V 100 UNTUK MEMBESAR TEGANGAN Jumlah lilitan pada L2 harus lebih Sedikit 1000 . E2 = ------- x 220 Volt E2 = 2200 V 100

18. 220 Volt L1 = 1000 gulungan L2 = 60 gulungan ? 60 . E2 = ------- x 220 Volt 1000 13,2 V

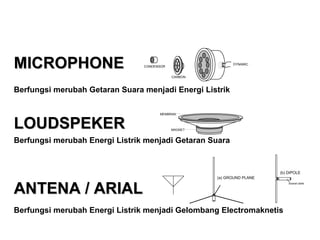

19. MICROPHONE Berfungsi merubah Getaran Suara menjadi Energi Listrik LOUDSPEKER Berfungsi merubah Energi Listrik menjadi Getaran Suara ANTENA / ARIAL Berfungsi merubah Energi Listrik menjadi Gelombang Electromaknetis

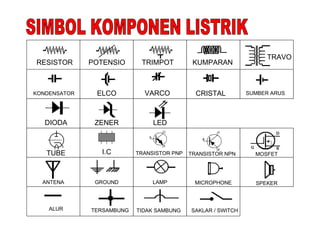

20. RESISTOR POTENSIO TRIMPOT KUMPARAN TRAVO KONDENSATOR ELCO VARCO CRISTAL SUMBER ARUS DIODA ZENER LED TUBE I.C TRANSISTOR PNP TRANSISTOR NPN ANTENA GROUND LAMP MICROPHONE SPEKER ALUR TERSAMBUNG TIDAK SAMBUNG SAKLAR / SWITCH SIMBOL KOMPONEN LISTRIK MOSFET

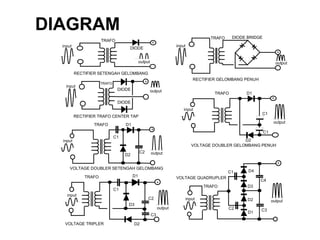

21. DIAGRAM

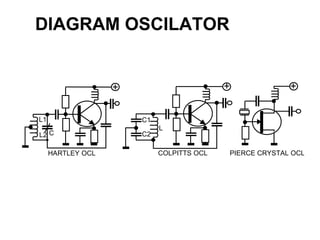

22. DIAGRAM OSCILATOR

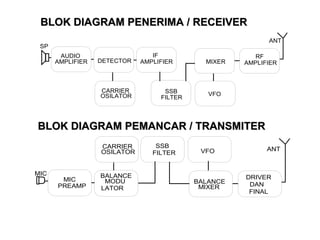

23. BLOK DIAGRAM PENERIMA / RECEIVER BLOK DIAGRAM PEMANCAR / TRANSMITER

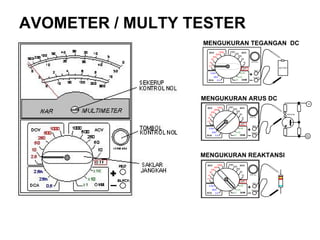

24. AVOMETER / MULTY TESTER MENGUKURAN TEGANGAN DC MENGUKURAN REAKTANSI MENGUKURAN ARUS DC

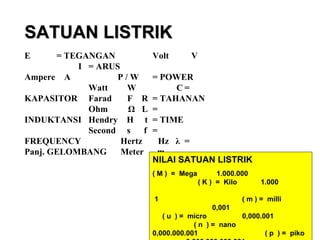

25. SATUAN LISTRIK E = TEGANGAN Volt V I = ARUS Ampere A P / W = POWER Watt W C = KAPASITOR Farad F R = TAHANAN Ohm Ω L = INDUKTANSI Hendry H t = TIME Second s f = FREQUENCY Hertz Hz λ = Panj. GELOMBANG Meter m NILAI SATUAN LISTRIK ( M ) = Mega 1.000.000 ( K ) = Kilo 1.000 1 ( m ) = milli 0,001 ( u ) = micro 0,000.001 ( n ) = nano 0,000.000.001 ( p ) = piko 0,000.000.000.001

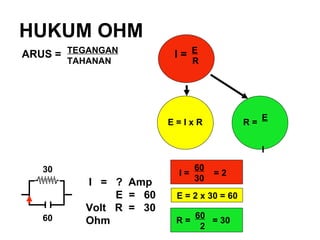

26. HUKUM OHM ARUS = I = TEGANGAN E TAHANAN R E = I x R R = E I I = ? Amp E = 60 Volt R = 30 Ohm 30 60 E = 2 x 30 = 60 I = = 2 60 30 R = = 30 60 2

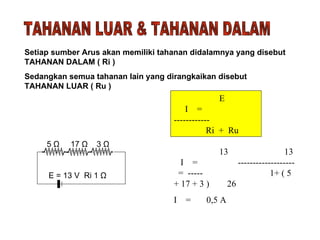

27. TAHANAN LUAR & TAHANAN DALAM Setiap sumber Arus akan memiliki tahanan didalamnya yang disebut TAHANAN DALAM ( Ri ) Sedangkan semua tahanan lain yang dirangkaikan disebut TAHANAN LUAR ( Ru ) E I = ------------ Ri + Ru 5 Ω 17 Ω 3 Ω E = 13 V Ri 1 Ω 13 13 I = ------------------- = ----- 1+ ( 5 + 17 + 3 ) 26 I = 0,5 A

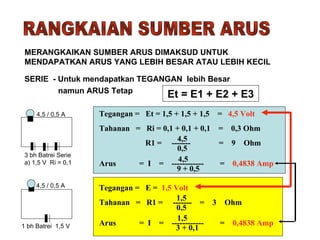

28. RANGKAIAN SUMBER ARUS MERANGKAIKAN SUMBER ARUS DIMAKSUD UNTUK MENDAPATKAN ARUS YANG LEBIH BESAR ATAU LEBIH KECIL SERIE - Untuk mendapatkan TEGANGAN lebih Besar namun ARUS Tetap Et = E1 + E2 + E3 Tegangan = Et = 1,5 + 1,5 + 1,5 = 4,5 Volt Tahanan = Ri = 0,1 + 0,1 + 0,1 = 0,3 Ohm R1 = ------- = 9 Ohm Arus = I = ------------ = 0,4838 Amp 4,5 0,5 4,5 9 + 0,5 Tegangan = E = 1,5 Volt Tahanan = R1 = ------- = 3 Ohm Arus = I = ------------ = 0,4838 Amp 1,5 0,5 1,5 3 + 0,1 4,5 / 0,5 A 4,5 / 0,5 A 3 bh Batrei Serie a) 1,5 V Ri = 0,1 1 bh Batrei 1,5 V

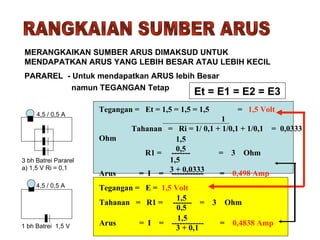

29. RANGKAIAN SUMBER ARUS MERANGKAIKAN SUMBER ARUS DIMAKSUD UNTUK MENDAPATKAN ARUS YANG LEBIH BESAR ATAU LEBIH KECIL Tegangan = Et = 1,5 = 1,5 = 1,5 = 1,5 Volt 1 Tahanan = Ri = 1/ 0,1 + 1/0,1 + 1/0,1 = 0,0333 Ohm R1 = ------- = 3 Ohm Arus = I = ------------ = 0,498 Amp 1,5 0,5 1,5 3 + 0,0333 Tegangan = E = 1,5 Volt Tahanan = R1 = ------- = 3 Ohm Arus = I = ------------ = 0,4838 Amp 1,5 0,5 1,5 3 + 0,1 4,5 / 0,5 A 4,5 / 0,5 A 3 bh Batrei Pararel a) 1,5 V Ri = 0,1 1 bh Batrei 1,5 V PARAREL - Untuk mendapatkan ARUS lebih Besar namun TEGANGAN Tetap Et = E1 = E2 = E3
