Προσδιορισμός του
Σημείου Δρόσου
με τη βοήθεια Arduino.
Χιωτέλης Ιωάννης
Μπακόπουλος Νικόλαος
Παπαδημάτος Κωνσταντίνος
Σε μια κάρτα Arduino με το
μικροεπεξεργαστή μπορούν να
συνδεθούν ευκολότατα αισθητήρες
διαφόρων φυσικών μεγεθών
https://www.arduino.cc/en/Main/Prod
ucts
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016
Το “Arduino IDE” (Ολοκληρωμένο Σύστημα Ανάπτυξης) μπορούμε να
το «κατεβάσουμε» εύκολα από:
https://www.arduino.cc/en/Main/Software
Το IDE δίνει τη δυνατότητα να «μιλάμε» στο Arduino από έναν PC/Mac
(Processing IDE) (https://processing.org/download/ )
Υπολογιστης (Windows PC, Linux PC, Mac)
“Arduino” IDE
Ανάπτυξη και φόρτωση
προγραμμάτων στο Arduino
(συλλογή δεδομένων,
έλεγχος, ενεργοποίηση…)
“Processing” IDE
Ανάπτυξη και φόρτωση
προγραμμάτων στον
υπολογιστη
(ανάλυση και αποθήκευση
δεδομένων,
οθόνη εμφάνισης και
ρύθμισης…)
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016

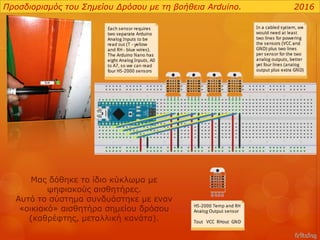

Μας δόθηκε το ίδιο κύκλωμα με
ψηφιακούς αισθητήρες.
Αυτό το σύστημα συνδυάστηκε με εναν
«οικιακό» αισθητήρα σημείου δρόσου
(καθρέφτης, μεταλλική κανάτα).
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016
Black wireGround pin of the Arduino
Red wire5V power pin of the Arduino
Gray wireDigital pin 2 of the Arduino
ΡΥΘΜΙΣΗ ΠΡΟΓΡΑΜΜΑΤΟΣ
Εχουμε έτοιμο τον φάκελο: «Aruino_DHT11single», ο οποίος περιέχει τα
αρχεία: Arduino_DHT11single.ino, DHT_U.h, sketch.properties
Ανοίγουμε το αρχείο Arduino_DHT11single.ino
Επιλέγουμε: ToolsBoardArduino Nano
Επιλέγουμε: ToolsProcessorATmega328
Επιλέγουμε: ToolsPortτην αντίστοιχη COM θύρα
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016
«ΦΟΡΤΩΣΗ» ΒΙΒΛΙΟΘΗΚΩΝ
SketchInclude LibraryManage Libraries
Στην αναζήτηση γράφουμε DHT, και κάνουμε install τα δυο libraries
(Aafruit DHT, DHT sensor library
Κατεβάζουμε από https://github.com/adafruit/Adafruit_Sensor το zip
αρχειο
Το ανοίγουμε και αντιγράφουμε το αρχειο Adafruit_Sensor.h στο φάκελο
C:UsersUSERDocumentsArduinolibrariesarduino_?????
«ΤΡΕΞΙΜΟ» ΠΡΟΓΡΑΜΜΑΤΟΣ
Ανοίγουμε το αρχείο Arduino_DHT11single.ino
SketchUpload (Αναμένουμε να τελειώσει το UPLOAD)
Τέλος για να δούμε σε πραγματικό χρόνο τις τιμές πάμε: ToolsSerial
Monitor!
Η δρόσος είναι το φυσικό φαινόμενο κατά το
οποίο οι υπάρχοντες υδρατμοί στην
ατμόσφαιρα πλησίον του εδάφους
συμπυκνώνονται σε μεγάλες σταγόνες νερού
που καλύπτουν κάθε αντικείμενο.
Η ατμοσφαιρική υγρασία συμπυκνώνεται σε
σταγόνες νερού όταν η ατμοσφαιρική
θερμοκρασία φθάσει στο σημείο δρόσου,
καθώς τότε ο ρυθμός εξάτμισης του νερού
είναι χαμηλότερος από το ρυθμό
συμπύκνωσης.
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016
Θερμοκρασία
περιβάλλοντος (οC)
Σημείο Δρόσου (οC) για σχετική
υγρασία 50%-55%
10 1,3
11 2,3
12 3,2
13 4,2
14 5,1
15 6,1
16 7,0
17 7,9
18 8,8
19 9,7
20 10,7
21 11,6
22 12,5
23 13,5
24 14,4
25 15,3
26 16,2
27 17,2
28 18,1
29 19,1
30 20,0
Προσδιορισμός του Σημείου Δρόσου με τη βοήθεια Arduino. 2016
