Створення стовпчастих та секторних діаграм

1. 7
За новою програмою
Урок 24
Стовпчасті та
секторні
діаграми

2. 7
Запитання
2. Що таке діаграма? Які типи діаграм ви
знаєте? Під час вивчення яких предметів ви
будували або використовували діаграми?
3. Що розуміють під редагуванням та
форматуванням?
Розділ 4
§ 4.6
1. Що таке діапазон клітинок електронної
таблиці? Як можна його виділити?

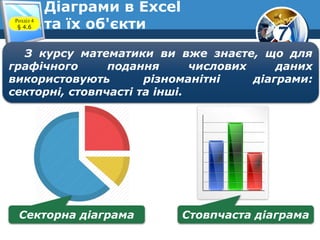

3. 7
Діаграми в Excel
та їх об'єктиРозділ 4
§ 4.6
З курсу математики ви вже знаєте, що для
графічного подання числових даних
використовують різноманітні діаграми:
секторні, стовпчасті та інші.
Секторна діаграма Стовпчаста діаграма

4. 7
Діаграми в Excel
та їх об'єктиРозділ 4
§ 4.6
Діаграма - це графічне зображення,
у якому співвідношення між числовими
даними відображається з
використанням геометричних фігур.
Таке подання даних є більш наочним,
ніж запис із використанням чисел, що
значно покращує їх сприйняття та
розуміння.
Слово «діаграма» походить від
грецького diagramma — зображення,
малюнок, креслення.

5. 7
Діаграми в Excel
та їх об'єктиРозділ 4
§ 4.6
Діаграми в Excel будуються за даними, які
подано в електронній таблиці. Діаграми в Excel
динамічні - змінюючи дані в таблиці, діаграми
автоматично змінюються.

6. 7
Діаграми в Excel
та їх об'єктиРозділ 4
§ 4.6
В Excel можна побудувати діаграми одного з
одинадцяти типів: стовпчаста, лінійчата,
секторна, гістограма, графік тощо. Кожний із
цих типів має кілька видів. Їх можна
переглянути, відкривши списки відповідних
кнопок на вкладці Вставлення в групі Діаграми.

7. 7
Діаграми в Excel
та їх об'єктиРозділ 4
§ 4.6
Розглянемо приклади електронних таблиць і
секторні та стовпчасті діаграми, які побудовано
за даними цих таблиць.
Секторна діаграма побудовано за даними з
діапазону клітинок В4:В7 таблиці «Добування
газу в Україні»

8. 7
Діаграми в Excel
та їх об'єктиРозділ 4
§ 4.6
Секторна діаграма побудовано за даними з
діапазону клітинок D3:D14 таблиці
«Середньомісячна кількість опадів»
Секторні діаграми призначені для відображення
частки кожною окремого числа в їх загальній сумі.

9. 7
Діаграми в Excel
та їх об'єктиРозділ 4
§ 4.6
На рисунку наведено приклад стовпчастої
діаграми, яку побудовано за данини з діапазону
клітинок B4:В7 таблиці «Добування газу в
Україні»

10. 7
Діаграми в Excel
та їх об'єктиРозділ 4
§ 4.6

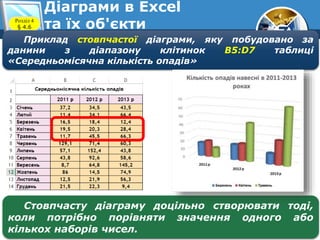

Приклад стовпчастої діаграми, яку побудовано за
данини з діапазону клітинок B5:D7 таблиці
«Середньомісячна кількість опадів»
Стовпчасту діаграму доцільно створювати тоді,
коли потрібно порівняти значення одного або
кількох наборів чисел.

11. 7
Об'єкти діаграм
та їх властивостіРозділ 4
§ 4.6

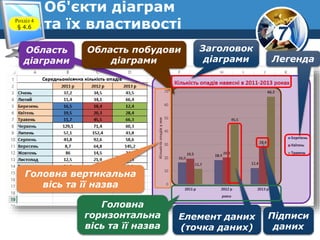

Область
діаграми
Область побудови
діаграми
Заголовок
діаграми Легенда
Підписи
даних
Елемент даних
(точка даних)
Головна
горизонтальна
вісь та її назва
Головна вертикальна
вісь та її назва

12. 7
Об'єкти діаграм
та їх властивостіРозділ 4
§ 4.6
Геометрична фігура, яка подає на діаграмі певне
значення з електронної таблиці, називається
елементом (або точкою) даних. Елемент даних може
мати підпис — це значення з таблиці.
Підписи
даних
Елемент даних
(точка даних)

13. 7
Об'єкти діаграм
та їх властивостіРозділ 4
§ 4.6
Назви рядів даних і відповідні їм кольори можуть
бути відображені в поясненні до діаграми, яке
називається легендою. За замовчуванням назви
рядів даних є назвами рядків діапазону даних, за
якими побудовано діаграму (діапазон клітинок
таблиці «Середньомісячна кількість опадів» А5:А7).
Легенда

14. 7
Об'єкти діаграм
та їх властивостіРозділ 4
§ 4.6

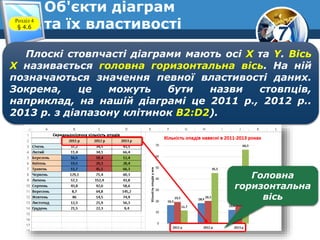

Плоскі стовпчасті діаграми мають осі X та Y. Вісь
X називається головна горизонтальна вісь. На ній
позначаються значення певної властивості даних.
Зокрема, це можуть бути назви стовпців,
наприклад, на нашій діаграмі це 2011 p., 2012 p..
2013 p. з діапазону клітинок B2:D2).
Головна
горизонтальна
вісь

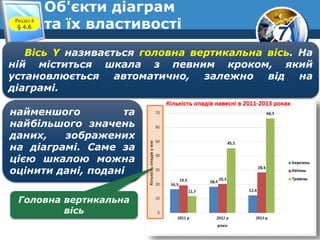

15. 7
Об'єкти діаграм
та їх властивостіРозділ 4
§ 4.6
Вісь Y називається головна вертикальна вісь. На
ній міститься шкала з певним кроком, який
установлюється автоматично, залежно від на
діаграмі.
найменшого та
найбільшого значень
даних, зображених
на діаграмі. Саме за
цією шкалою можна
оцінити дані, подані
Головна вертикальна
вісь

16. 7
Об'єкти діаграм
та їх властивостіРозділ 4
§ 4.6
Під горизонтальною віссю та ліворуч
вертикальної осі можуть міститися назви осей.
Діаграма може
розміщуватися на
аркуші з електронною
таблицею як окремий
об'єкт або на
окремому аркуші.
Сукупність усіх об'єктів діаграми, їх
розміщення та оформлення визначають
макет діаграми.

17. 7
Об'єкти діаграм
та їх властивостіРозділ 4
§ 4.6
Властивості об’єктів діаграми

18. 7
Створення діаграмРозділ 4
§ 4.6
Для побудови діаграми спочатку потрібно виділити
діапазон клітинок з даними, за якими будуватиметься
діаграма. Бажано, щоб до нього увійшли підписи рядків і
стовпців. Це забезпечить їх автоматичне вставлення на
діаграмі як підписи осей і легенди.

19. 7
Створення діаграмРозділ 4
§ 4.6
Далі можна скористатися таким способом:
1. Відкрити на вкладці Вставлення и групі
Діаграми список кнопки потрібного типу
діаграм.

20. 7
Створення діаграмРозділ 4
§ 4.6
2. Вибрити необхідний вид діаграми

21. 7
Створення діаграмРозділ 4
§ 4.6
Після вибору діаграми область діаграми стає
виділеною і на Стрічці з'являється тимчасовий
розділ Знаряддя для діаграм для роботи з
діаграмою.

22. 7
Редагування діаграмРозділ 4
§ 4.6

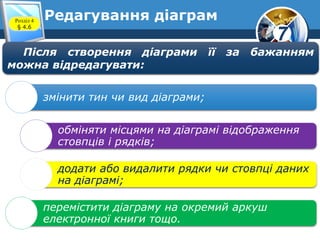

Після створення діаграми її за бажанням
можна відредагувати:
змінити тин чи вид діаграми;
обміняти місцями на діаграмі відображення
стовпців і рядків;
додати або видалити рядки чи стовпці даних
на діаграмі;
перемістити діаграму на окремий аркуш
електронної книги тощо.

23. 7
Редагування діаграмРозділ 4
§ 4.6

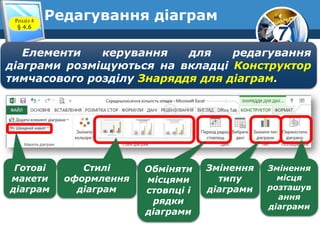

Елементи керування для редагування
діаграми розміщуються на вкладці Конструктор
тимчасового розділу Знаряддя для діаграм.
Змінення
типу
діаграми
Обміняти
місцями
стовпці і
рядки
діаграми
Стилі
оформлення
діаграм
Готові
макети
діаграм
Змінення
місця
розташув
ання
діаграми

24. 7
Редагування діаграмРозділ 4
§ 4.6
Для змінення типу та виду діаграми потрібно
її виділити, виконати Конструктор  Тип 
Змінити тип діаграми, у вікні, що відкриється,
вибрати необхідним тип і вид діаграми та
підтвердити вибір кнопкою ОК.

25. 7
Редагування діаграмРозділ 4
§ 4.6
Змінення виду стовпчастої діаграми
Березень
Квітень
Травень
0
10
20
30
40
50
60
70
2011 р
2012 р
2013 р
16.5
18.4
12.4
19.5
20.3
28.4
11.7
45.5
66.3
Кількістьопадівумм
роки
Кількість опадів навесні в 2011-2013 роках

26. 7
Редагування діаграмРозділ 4
§ 4.6
Обмін місцями рядків і стовпців на діаграмі
16.5
19.5
11.7
18.4
20.3
45.5
12.4
28.4
66.3
0
10
20
30
40
50
60
70
Березень Квітень Травень
Кількістьопадівумм
роки
Кількість опадів навесні в 2011-2013 роках
2011 р
2012 р
2013 р

27. 7
Редагування діаграмРозділ 4
§ 4.6
За потреби можна перенести діаграму на
окремий аркуш. Для цього потрібно виконати
Конструктор  Розташування  Перемістити
діаграму і у вікні Переміщення діаграми
вибрати перемикач окремому.

28. 7
Редагування діаграмРозділ 4
§ 4.6
Якщо в області
діаграми відсутні назва,
підписи осей, легенда,
то додати їх можна,
використовуючи
елементи керування
вкладки Конструктор в
групі Макети діаграми
тимчасового розділу
Знаряддя для діаграм:

29. 7
Редагування діаграмРозділ 4
§ 4.6
Для видалення всієї діаграми чи якогось з її
об'єктів потрібно вибрати об'єкт і натиснути
клавішу Delete.
Клацнути

30. 7
Форматування діаграмРозділ 4
§ 4.6
Форматування діаграми полягає в зміненні
оформлення як діаграми в цілому, так і
окремих її об'єктів.
Одне зі стандартних оформлень діаграм
(стиль) можна вибрати на вкладці Конструктор
в групі Стилі діаграм.

31. 7
Форматування діаграмРозділ 4
§ 4.6
Набір стилів
можна змінити,
виконавши Розмітка
сторінки  Теми 
Теми і вибравши зі
списку іншу тему
оформлення. При
цьому змінюється
не лише набір
стилів, а й
оформлення самої
діаграми.

32. 7
Форматування діаграмРозділ 4
§ 4.6
16.5
18.4
12.4
19.5 20.3
28.4
11.7
45.5
66.3
0
10
20
30
40
50
60
70
2011 р 2012 р 2013 р
Кількістьопадівумм
роки
Кількість опадів навесні в 2011-2013 роках
Березень
Квітень
Травень 16.5
18.4
12.4
19.5 20.3
28.4
11.7
45.5
66.3
0
10
20
30
40
50
60
70
2011 р 2012 р 2013 р
Кількістьопадівумм
роки
Кількість опадів навесні в 2011-2013 роках
Березень
Квітень
Травень
Різні стилі та теми оформлення діаграм

33. 7
Форматування діаграмРозділ 4
§ 4.6

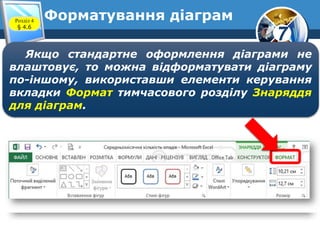

Якщо стандартне оформлення діаграми не
влаштовує, то можна відформатувати діаграму
по-іншому, використавши елементи керування
вкладки Формат тимчасового розділу Знаряддя
для діаграм.

34. 7
Форматування діаграмРозділ 4
§ 4.6
вибрати один зі стилів оформлення виділеного об'єкта
зі списку групи Стилі фігур вкладки Формат;
вибрати один зі стилів оформлення текстового
об'єкта зі списку групи Стилі WordArt вкладки
Формат;
вибрати один з видів заливки, оформлення меж,
ефектів зі списків кнопок Заливка фігури, Контур
фігури, Ефекти для фігур груп Стилі фігур
вкладки Формат.
Для форматування окремого об'єкта діаграми
його потрібно виділити. Після вибору об'єкта
діаграми для форматування можна:

35. 7
Форматування діаграмРозділ 4
§ 4.6

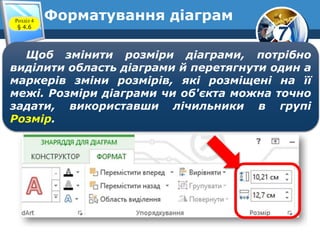

Щоб змінити розміри діаграми, потрібно
виділити область діаграми й перетягнути один а
маркерів зміни розмірів, які розміщені на її
межі. Розміри діаграми чи об'єкта можна точно
задати, використавши лічильники в групі
Розмір.

36. 7

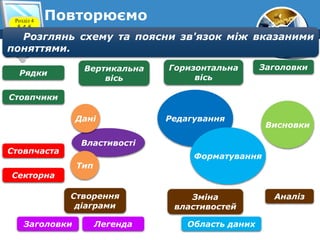

Розділ 4
§ 4.6
Рядки
Вертикальна
вісь
Горизонтальна
вісь
Заголовки
Стовпчики
Властивості
Дані
Тип
Редагування
Форматування
Висновки
Створення
діаграми
Зміна
властивостей
Аналіз
Стовпчаста
Секторна
Заголовки Легенда Область даних
Розглянь схему та поясни зв'язок між вказаними
поняттями.
Повторюємо

37. 7
Домашнє завданняРозділ 4
§ 4.6
Проаналізувати
§ 4.6, ст. 141-151

38. 7
ФізкультхвилинкаРозділ 4
§ 4.6

39. 7
Працюємо за комп’ютером
Виконати
ст. 147-149
Розділ 4
§ 4.6
