機械図面の基礎

SUGAR SWEET ROBOTICS CO., LTD.
ロボティクス表現デザイン講義
機械設計の基礎
㈱SUGAR SWEET ROBOTICS代表取締役
早稲田大学ヒューマノイド研究所招聘研究員
芝浦工業大学SIT研究所客員研究員
東京大学情報理工学系研究科特任研究員
1
菅佑樹 @ysuga

自己紹介
2

自己紹介
• 菅　佑樹 (Yuki Suga)
• 2012〜～株式会社SUGAR SWEET ROBOTICS代表取締役
• 2010〜～2012 株式会社リバスト
• 2007〜～2010 早稲⽥田⼤大学総合機械⼯工学科助⼿手 (菅野研)
3
http://ysuga.net

http://sugarsweetrobotics.com

林業機械支援システム
学習適応する

コミュニケーション

ロボット

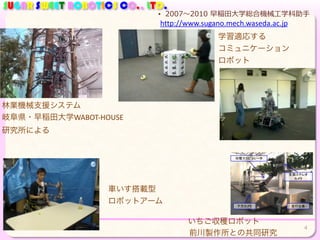

• 2007〜～2010 早稲⽥田⼤大学総合機械⼯工学科助⼿手
4
http://www.sugano.mech.waseda.ac.jp
正面ステレオ
カメラ
走行台車下方カメラ
収穫マニピュレータ
車いす搭載型

ロボットアーム
いちご収穫ロボット
岐阜県・早稲田大学WABOT-‐HOUSE
研究所による
前川製作所との共同研究

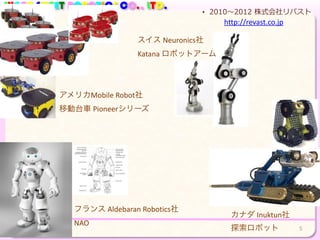

• 2010〜～2012 株式会社リバスト
5
アメリカMobile
Robot社

移動台車
Pioneerシリーズ
スイス
Neuronics社

Katana
ロボットアーム
カナダ
Inuktun社

探索ロボット
フランス
Aldebaran
Robotics社

NAO
http://revast.co.jp

• 2012〜～株式会社SUGAR SWEET ROBOTICS
• http://sugarsweetrobotics.com
– ロボットの受託開発・コンサルティング
– RTミドルウエアに関する開発
– ロボット⽤用ミドルウエアに関する講演
6

この授業の目的
7

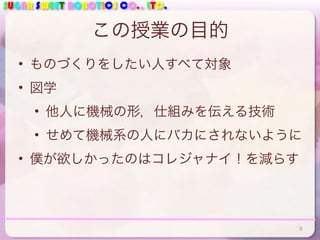

この授業の目的
• ものづくりをしたい人すべて対象
• 図学
• 他人に機械の形，仕組みを伝える技術
• せめて機械系の人にバカにされないように
• 僕が欲しかったのはコレジャナイ！を減らす
8

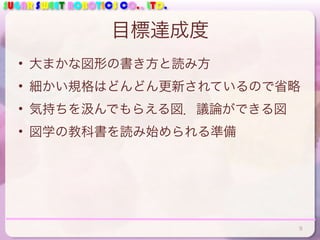

目標達成度
• 大まかな図形の書き方と読み方
• 細かい規格はどんどん更新されているので省略
• 気持ちをんでもらえる図．議論ができる図
• 図学の教科書を読み始められる準備
9

図面とは何か
• 図面 (drawing sheet)
• 設計図．モノをつくるための情報を誰か
に伝えるための図
• 言うなればコミュニケーションツール
10

ここでいうコミュニケーション
• アイディアを誰かに伝える
• つくる人．エンジニア
• 同僚．クリエータ
• 売る人．ビジネスマン
• 偉い人．
• 相手によって方法は変わるかもしれない
• 今回はエンジニアに伝えるための技術
11

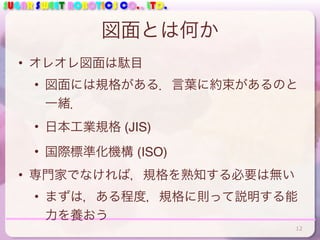

図面とは何か
• オレオレ図面は駄目
• 図面には規格がある．言葉に約束があるのと
一緒．
• 日本工業規格 (JIS)
• 国際標準化機構 (ISO)
• 専門家でなければ，規格を熟知する必要は無い
• まずは，ある程度，規格に則って説明する能
力を養おう
12

コンテンツ
• ものづくりの基礎
• ものづくりのコミュニケーション
• 図学の基礎
• 加工の基礎
• 設計製図の基礎
13

ものづくりのためのコミュニケーション
14

メカトロニクスものづくり
15
機械工学
電気・電子工学情報工学
メカトロニクス
制御工学
組込み技術
電磁気学
オペレーション
システム
コンパイラ
システム工学
材料力学
流体力学
機械力学
回路理論
半導体
アルゴリズム

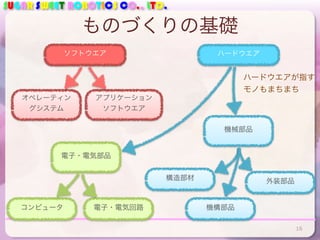

ものづくりの基礎
16
ソフトウエアハードウエア
オペレーティン
グシステム
アプリケーション

ソフトウエア
電子・電気部品
機械部品
機構部品
外装部品構造部材
電子・電気回路コンピュータ
ハードウエアが指す

モノもまちまち

メカトロニクスものづくり
としてロボットは良い例
17

ロボットとは何か
18

ロボットとは何か？
19
アクチュエー
タ
マイクロ
コントローラ
センサ

アクチュエータ
• ロボットの動きを生み出す筋肉
20

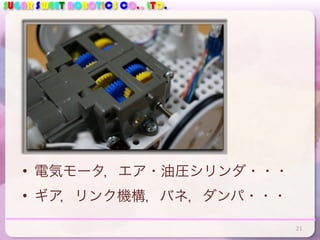

• 電気モータ，エア・油圧シリンダ・・・
• ギア，リンク機構，バネ，ダンパ・・・
21

センサ
• ロボットの動きを計測する目
22

エンコーダ
• ロータの縞模様を
計測することで，
回転した角度を求
める
23

• 赤外線を出す素子と
受ける素子がセット
になっている
24
発光受光
反射光アリ
反射光ナシ
時間

コンピュータ
25

コンピュータをプログラムする
• プログラミング言語
• C, C++, C#
• Python, Java
• Javascript
• Haskell, Lisp
• 制御工学
• 数学・物理学
• ロボティクス
• 運動学
• SLAM
• 論理的思考力！
26

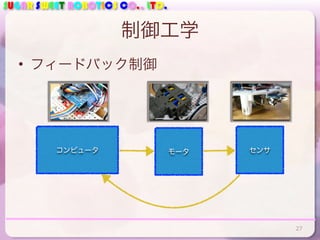

制御工学
• フィードバック制御
27
コンピュータセンサモータ

28
コンピュータの力目標距離を
受け取る
目標距離までの
差を計算
モータの出力を計算
モータを回す
少し待つ
どれくらい回ったかセ
ンサで確認
回った角度から進んだ距
離を計算
差が小さい
終了
小さい
まだ大きい

プログラミング言語
• 用途に応じていろいろ使えると良い
• C, C++, Java, C#
• マイコンなど組み込み，PCで動くアプリケーション，
サーバーソフトウエアなど汎用的につかえる言語
• Python, Ruby
• 複数のツールを組み合わせるようなスクリプトを書くなど
• PHP, Javascript
• ブラウザで動くウェブサイト・アプリ
• Matlab, Scilab, R
• 行列・確率統計などの科学技術計算
29

ロボティクス
• 運動学
• ロボットアームの手先を目的の位置に移
動させるために，各関節をどの角度にす
れば良いか？
• SLAM
• 移動ロボットに搭載したレーザーレンジ
センサから，環境マップを構築しながら，
自分の位置を推定する計算法 30

メカトロニクスなものづくり
と図面
31

それぞれの分野で図面も違う
32
機械工学
電気・電子工学
情報工学
• ソフトウエア仕様書
• フローチャート
• ブロック図
• UML
• アイディアスケッチ
• 仕様書
• 機械図面
• ブロック図
• 回路図
今日はこれ

それぞれの分野で図面も違う
33
機械工学
電気・電子工学
情報工学
• ソフトウエア仕様書
• フローチャート
• ブロック図
• UML
• 仕様書
• 機械図面
• ブロック図
• 回路図

機械図面にもいろいろある
34
• 仕様書
• 設計図 • 部品図
• 加工図
• 組立図
企画段階設計開発段階
設計担当加工担当
組立担当
企画立案
• ひとまず，基礎中の基礎を学んでおこう

加工の基礎
35

加工法について知ること
• 描いた形すべてが作ることが出来る訳ではない
• 3Dプリンタとか万能じゃない
• 形は出来るが，機能として満たすには材料と加
工法について知る必要がある
• 安価かつ性能のよい加工法はたくさんある
36

機械加工の基礎
37

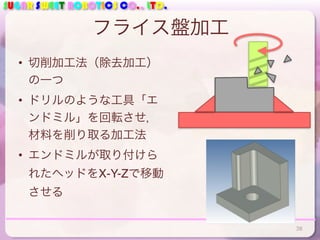

フライス盤加工
• 切削加工法（除去加工）
の一つ
• ドリルのような工具「エ
ンドミル」を回転させ，
材料を削り取る加工法
• エンドミルが取り付けら
れたヘッドをX-Y-Zで移動
させる
38

39
フライス盤
マシニングセンタ

旋盤加工
• 切削加工法（除去加工）の
一つ
• 円筒形の材料を回転させ，
バイトと呼ばれる工具を押
し当てて削り取る加工法
• 高速で加工ができ，精度が
良く，固い材料も比較的簡
単に加工できる
40

41
旋盤加工機

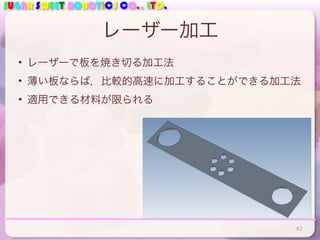

レーザー加工
• レーザーで板を焼き切る加工法
• 薄い板ならば，比較的高速に加工することができる加工法
• 適用できる材料が限られる
42

43
レーザー加工機

板金加工
• 板状の金属材料を曲げ
たり，叩いたり，切断
したり，型抜きをした
り，溶接したりする加
工法の総称
• 安価で入手しやすい材
料からいろいろな形状
が得られる
44

45
プレス加工機

鋳物・射出成形
• 金型に溶かした材料を流し込んで形状
を得る加工法
• 型自体の加工が難しいが，材料が無駄
にならないため経済的
• プラスチック製品の加工で主に使われ
る手法
46

47

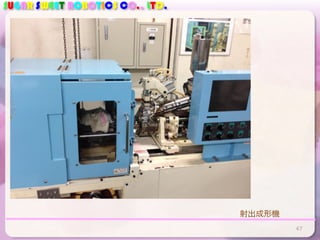

射出成形機

放電加工
• 銅や真鍮の工具部品を材料に近づけ
つつ，材料と工具の間に高電圧を掛
け火花を飛ばし，材料を蒸発させて
除去する加工法
• 固い材料も加工できるが，加工速度
が遅い
• ワイヤー状の工具で放電加工をし，
固い板を焼き切るなどの加工も可能
• 金型加工によく使われる手法
48

49
放電加工機
ワイヤー放電加工機

溶接
• 材料を熱して繋ぎ合わせる加
工法
• 焼き切る作業も溶接加工法に
含まれる
• ボルト・ナットなどで繋ぎ合
わせるよりも強力かつ軽量
• 技術が特殊で，適用しにくい
材料も多い
50

3次元プリンタ
• 溶かしたプラスチックなどの材料を積み
上げていくことで形状を得る
• 紫外線で硬化する特殊なプラスチックを
使う場合（光造形）など，様々な手法が
あるが，総じて3次元プリンタと呼ばれ
ている
• 材料が限られるが，近年は金属材料でも
使えるものが実用化されている
• 加工速度が遅く，大量生産には向かない
• 積み上げた面ごとに亀裂が入りやすく，
強度は低め
51

早稲田ものづくり工房
• 実際の工作機械を使うことが出来る
• ものづくりをする学生をサポートするプロジェクトがある
• http://www.koubou.sci.waseda.ac.jp
52

加工方法を知ることで
• 部品の加工方法を考え
ながら設計を検討する
• 早く安価に製作
• 強くて軽い設計
• 標準的な機械部品を組
み合わせれば安価に
53
実際にあった

駄目な設計

図面の基礎
54

図形の表し方
• 線の種類
• 投影法
• 投影図
• 断面図
• 寸法
55

線の種類と投影図
56

線の種類
• 太い実線
• 細い実線
• 破線
• 一点鎖線
• 二点鎖線
57

投影法
• 3次元の形状を2次元の図面上で表す
にはどうすればいいか
• 斜投影
• 斜め上からの投影図
• 全体を俯瞰で知るには良い
• 穴が貫通しているかがわからない
• 反対側がわからない
• 寸法が入れにくい
58
穴は貫通してる？

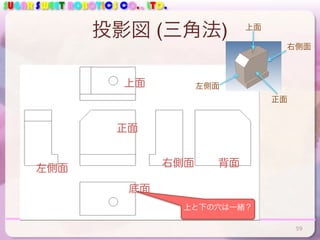

投影図 (三角法)
59
上面
底面
正面
左側面右側面背面
上と下の穴は一緒？
左側面
正面
右側面
上面

60
上面
底面
正面
左側面右側面背面

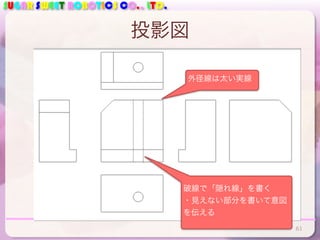

投影図
61
破線で「隠れ線」を書く

・見えない部分を書いて意図
を伝える
外径線は太い実線

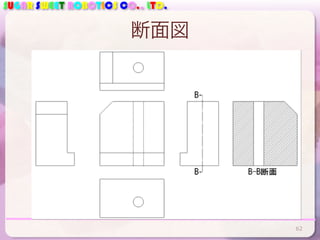

断面図
62

覚えておくべき細かな約束
63

書く側のポイント
• 2種類以上の解釈ができないよう
に書く
• 断面図や，部分投影図を足す
• 注釈を付ける
• 正面図は，その部品の機能を表
すものにする
• 中心線や中心マークは，図のわ
かりやすさを補助する
64

読む側のポイント
• 最低限，これくらいは知っとけ
• 投影図
• 断面図
• 隠れ線
65

寸法の入れ方
66

基本的な長さ寸法
• 対象となる線に並行な両向き矢印
• 細い実線
• 単位はミリメートル
• 数値は水平か，右側から読む配置
• 狭いところでは矢印は反転
• 基本的に垂直・水平方向に寸法を
取る
67

長さ寸法
• 累進寸法
• 角を原点と決めて記入
• 加工法によってはわか
りやすい
68

円の寸法
• 円の直径は「Φ」を付ける
• 小さな円の直径は，寸法
線を延長して書く
69

複数の図に寸法を入れる
70

その他の寸法
• 表面アラサ記号
• 三角が接している面が
対象
• 数値が低いほど滑らか
• 浮いているアラサ記号
は全体を表す
• 方言が多い
71

その他の図面要素
• 幾何交差
• 基準面 (A) に対する位置度
• それ以外に，平面度，円筒度，同心度，平行度，垂
直度など，幾何的な特性について許容誤差を指定
72

73

書く側のポイント
• 寸法や公差記号の入れ方でセンスがわかる
• 精度や公差の問題
• 加工方法と寸法の入れ方の対応
74

読む側のポイント
• 最低限これだけは知っとけ
• 寸法の見方．どこの長さを指しているか
• 累進寸法
• 直径寸法
75

設計製図の基礎
76

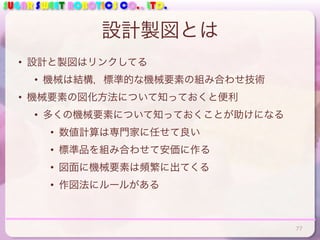

設計製図とは
• 設計と製図はリンクしてる
• 機械は結構，標準的な機械要素の組み合わせ技術
• 機械要素の図化方法について知っておくと便利
• 多くの機械要素について知っておくことが助けになる
• 数値計算は専門家に任せて良い
• 標準品を組み合わせて安価に作る
• 図面に機械要素は頻繁に出てくる
• 作図法にルールがある
77

ネジの図面
• ボルト
• M○×△でネジの部分の
太さと長さ
• ほとんどが規格で決まっ
ている
• 外径の太線と，ネジを表
す破線でネジ部を表す
• 注釈があれば丁寧
78
ボルトの頭

雌ねじ
• ボルト側を「雄ねじ」
• ネジ穴側を「雌ねじ」
• 穴の外径線の周りに，ネジ
を表す破線を書く
• 断面にネジ穴が出る場合も
ほぼ同様
• ネジはJIS規格がよく更新さ
れるので，方言が多い
79

ネジ関連の知識
• ザグリ
• ボルトの頭が部品に隠れる
ように，穴の口を広く切り
込んでおく加工
• 皿ザグリー皿ネジ
• 深ザグリーボルト
80

軸・軸受け
• 「軸」とは動力を伝達する円筒
形の部品
• 通常は「軸受け」で支持
• 「プーリ」や「歯車」を連結する
• プーリにトルクを伝達するために
「キー」や「スプライン」「セ
レーション」などを使う
81
軸受け
キー

歯車
• てこの原理で増速・減速する
• ピッチ円
• 歯車のかみ合いを摩擦車のこ
すり合いに見立てる
• 摩擦車の直径の比＝ギア比
• 摩擦車＝ピッチ円
• 図面は，ピッチ円のみ書く省略法
が用いられることがある
• 平歯車・かさ歯車・冠歯車・ラックと
ピニオン・ウォームギア・遊星歯車
82

ベルト・チェーン
• 伝達する軸間の距離を長くできる
• ベルト・プーリ
• ベルトは静粛で無潤滑
• 歯付きベルトは高負荷対応
• チェーン・スプロケット
• 自転車やフォークリフトのチェーン
• チェーンは高負荷伝達可能
• 潤滑が必要
83

組立図
• 機械要素と，それを結合する部品を組み合
わせるとこうなるよ，という図
• 機械の機能のコンセプトを示すために使え
る図
84

組立図
• モータからの出力をプーリで受け，直径の大きな軸に伝える
• 動部にはベアリング
85
プーリ
モータ
ベアリング
出力軸

86

断面図が部品を表しやすい
• 断面図は別の部品のときはハッチ
ングが違う
• 色分けすることもある
• バルーンが部品番号
• 通常は部品表がある
• ネジなどは省略される場合アリ
• ベアリングの表記
87

達成目標
• 断面を切った組立図くらい書けると良い
• メカニズムや，センサなどの部品の位置
関係がわかる・伝えることが出来る
• 寸法を適宜入れる・読むことが出来る
• 基本的な機械要素について知っている
88

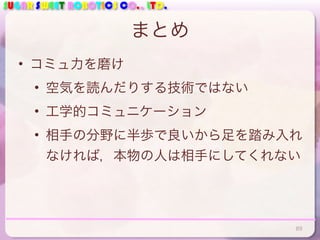

まとめ
• コミュ力を磨け
• 空気を読んだりする技術ではない
• 工学的コミュニケーション
• 相手の分野に半歩で良いから足を踏み入れ
なければ，本物の人は相手にしてくれない
89

参考文献
90

課題1
• 右の図の物体の図面を書け
• 物体の縦x横x高さは50x50x50mm
• 凸部の厚さは20．つまりフランジの長さは15．
• 面取りは10x10
• 段付き円筒穴は，Φ12貫通，ザグリ部はΦ15で深さ5．底面
から25，前面から25の位置
• 底部の取り付け穴はΦ4.5貫通で前面から25，フランジ端面
から7.5の位置
• 凸部に開けられた段付き円筒穴は断面図で表すこと
• 断面方向は任意だが，円筒の中心軸に沿って切断すること
• すべての長さ寸法を入れること
• 二重寸法禁止
• 手書きで良いが，直線や直角は定規で，円はコンパスで書
くこと．
91前面
フランジ端面
段付き穴
取り付け穴
面取り

終わり
SUGAR SWEET ROBOTICS
菅佑樹
ysuga@ssr.tokyo
92
