Документ представляет информацию о Ривненской атомной электростанции (РАЭС), её месте расположения, мощности, и вкладе в производство электроэнергии в Украине. Обсуждается строительство новых энергоблоков, их технологии и преимущества, такие как низкая сейсмоактивность и наличие необходимых человеческих ресурсов. Рассматриваются также социально-экономические условия региона и перспективы развития РАЭС в будущем.

1. ОП “Ривненская атомная электростанция”
ГП “НАЭК “ЭНЕРГОАТОМ”
Инновационная бизнес-игра “НОВЫЕ БЛОКИ. КТО ПЕРВЫЙ?”
Генеральный директор ОП РАЭС
Павел Яремович Павлышин
XIII международный форум «Топливно-энергетический комплекс Украины: настоящее и будущее»
День атомной энергетики 23.09.2015 г.

2. 1
ОП «РИВНЕНСКАЯ АТОМНАЯ ЭЛЕКТРОСТАНЦИЯ»
Ривненская АЭС расположена на северо-западе Ривненской области, в
120 км от г. Ривне, на берегу реки Стырь.
Выбор площадки для строительства РАЭС был обусловлен низкой
плодородностью песчаных земель и большой отдалённостью от
густонаселённых территорий.
Общий вид села Вараш в 1973 г.

3. 2

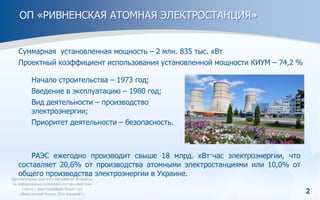

ОП «РИВНЕНСКАЯ АТОМНАЯ ЭЛЕКТРОСТАНЦИЯ»
Суммарная установленная мощность – 2 млн. 835 тыс. кВт
Проектный коэффициент использования установленной мощности КИУМ – 74,2 %
РАЭС ежегодно производит свыше 18 млрд. кВт·час электроэнергии, что
составляет 20,6% от производства атомными электростанциями или 10,0% от
общего производства электроэнергии в Украине.
Начало строительства – 1973 год;
Введение в эксплуатацию – 1980 год;
Вид деятельности – производство
электроэнергии;
Приоритет деятельности – безопасность.

4. 3
ОП «РИВНЕНСКАЯ АТОМНАЯ ЭЛЕКТРОСТАНЦИЯ»

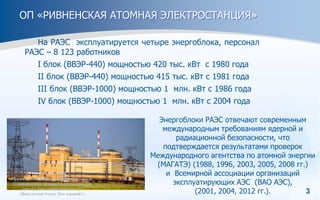

На РАЭС эксплуатируется четыре энергоблока, персонал
РАЭС – 8 123 работников
I блок (ВВЭР-440) мощностью 420 тыс. кВт с 1980 года
II блок (ВВЭР-440) мощностью 415 тыс. кВт с 1981 года
ІІІ блок (ВВЭР-1000) мощностью 1 млн. кВт с 1986 года
ІV блок (ВВЭР-1000) мощностью 1 млн. кВт с 2004 года
Энергоблоки РАЭС отвечают современным
международным требованиям ядерной и
радиационной безопасности, что
подтверждается результатами проверок
Международного агентства по атомной энергии
(МАГАТЭ) (1988, 1996, 2003, 2005, 2008 гг.)
и Всемирной ассоциации организаций
эксплуатирующих АЭС (ВАО АЭС),
(2001, 2004, 2012 гг.).

5. 4
СТРОИТЕЛЬСТВО НОВЫХ БЛОКОВ АЭС

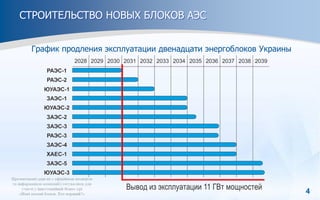

График продления эксплуатации двенадцати энергоблоков Украины

6. 5
РИВНЕНСКАЯ АЭС
ПЛОЩАДКА ДЛЯ СТРОИТЕЛЬСТВА НОВЫХ БЛОКОВ АЭС:
ЗАМЕЩЕНИЕ И УВЕЛИЧЕНИЕ МОЩНОСТЕЙ
Ривненская АЭС является удачной площадкой для строительства новых блоков
АЭС, исходя из географического расположения, социально-экономических
предпосылок, инвестиционной привлекательности региона, созданной
инфраструктуры и потенциала РАЭС.

7. 6
РИВНЕНСКАЯ АЭС

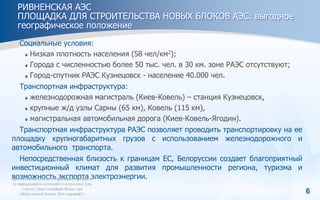

ПЛОЩАДКА ДЛЯ СТРОИТЕЛЬСТВА НОВЫХ БЛОКОВ АЭС: выгодное
географическое положение
Социальные условия:
Низкая плотность населения (58 чел/км2);
Города с численностью более 50 тыс. чел. в 30 км. зоне РАЭС отсутствуют;
Город-спутник РАЭС Кузнецовск - население 40.000 чел.
Транспортная инфраструктура:
железнодорожная магистраль (Киев-Ковель) – станция Кузнецовск,
крупные ж/д узлы Сарны (65 км), Ковель (115 км),
магистральная автомобильная дорога (Киев-Ковель-Ягодин).
Транспортная инфраструктура РАЭС позволяет проводить транспортировку на ее
площадку крупногабаритных грузов с использованием железнодорожного и
автомобильного транспорта.
Непосредственная близость к границам ЕС, Белоруссии cоздает благоприятный
инвестиционный климат для развития промышленности региона, туризма и
возможность экспорта электроэнергии.

8. 7
РИВНЕНСКАЯ АЭС
ПЛОЩАДКА ДЛЯ СТРОИТЕЛЬСТВА НОВЫХ БЛОКОВ АЭС: выгодное
географическое положение
Площадка РАЭС расположена в зоне с низкой интенсивностью
землетрясений:
Проектное землетрясение –
5 баллов (пиковое
ускорение на грунте
0,025g);
Максимальное расчетное
землетрясение –
6 баллов (пиковое
ускорение на грунте
0,025g).

9. 8
РИВНЕНСКАЯ АЭС
ПЛОЩАДКА ДЛЯ СТРОИТЕЛЬСТВА НОВЫХ БЛОКОВ АЭС:
социально-экономические предпосылки региона
Карта плодородности почв Украины
Ривненская АЭС
ОСОБО ЦЕННЫЕ ГРУНТЫ
СЕЛЬСКОХОЗЯЙСТВЕНЫХ УГОДИЙ
(% от общей площади
сельскохозяйственых угодий)
7.0-10.0
10.1-20.0
20.1-30.0
30.1-45.0
45.1-50.0
Низкая плодородность почв
севера Волынской и
Ривненской области
(содержание гумуса менее
2%, грунты кислые рН 5,
агрохимический балл 30-33)

10. 9
РИВНЕНСКАЯ АЭС
ПЛОЩАДКА ДЛЯ СТРОИТЕЛЬСТВА НОВЫХ БЛОКОВ АЭС:
социально-экономические предпосылки региона
Средний уровень газификации населенных пунктов северных районов
Ровенской, Волынской, Житомирской областей составляет 28 %.

11. 10
РИВНЕНСКАЯ АЭС
ПЛОЩАДКА ДЛЯ СТРОИТЕЛЬСТВА НОВЫХ БЛОКОВ АЭС:
минерально-сырьевые ресурсы региона
На территории Ривненской области
разведано более 615 месторождений.
Помимо уникальных месторождений
янтаря, имеются значительные
разведанные запасы карбонатного
сырья, глиняно-черепичного сырья,
строительного камня. В 1980-х годах
подтверждены месторождения (север
области) самородной меди с
сопутствующими примесями золота и
серебра. Потенциальные ресурсы
месторождений оцениваются в 5-7 млн.
тонн меди.
Месторождения меди богаты
примесями серебра и золота
Cu
Cu

12. 11
РИВНЕНСКАЯ АЭС
ПЛОЩАДКА ДЛЯ СТРОИТЕЛЬСТВА НОВЫХ БЛОКОВ АЭС:
минерально-сырьевые ресурсы региона
Наличие месторождений минерального сырья в северных районах области, при
вводе новых мощностей РАЭС делает привлекательным внедрение энергоемких
производств:
Горнодобывающих и перерабатывающих предприятий;
Предприятий строительной индустрии (буто-щебневой, облицовочной,
цемента, глины, щебня);
Предприятий стекло – и керамо-продукции;
Медеплавильных заводов
Непосредственная близость к границам ЕС открывает неограниченные
возможности к экспорту продукции, а удобная транспортная развязка - к
потреблению продукции на внутреннем рынке.
Строительство новых блоков РАЭС приведет к изменению статуса
региона и сделает его инвестиционно-привлекательным для развития
энергоемких видов промышленности.

13. 12
РИВНЕНСКАЯ АЭС
ПЛОЩАДКА ДЛЯ СТРОИТЕЛЬСТВА НОВЫХ БЛОКОВ АЭС:
человеческие ресурсы
В Ривненской области стабильно с 2009 г. наблюдается естественный прирост
населения.
Ривненская область является
наиболее перспективной в средне-
и долгосрочной перспективе по
наличию трудовых резервов за
счет естественного прироста
населения.
Уровень безработицы в области
один из наивысших в Украине (до
60% работоспособного населения).
Области с естественным приростом населения

14. 13
РИВНЕНСКАЯ АЭС
ПЛОЩАДКА ДЛЯ СТРОИТЕЛЬСТВА НОВЫХ БЛОКОВ АЭС:
человеческие ресурсы
В Ривненской и Волынской областях имеются более 20 профессиональных
учебных заведений (включая ПТУ РАЭС), подготавливающих специалистов
рабочих специальностей, которые будут востребованы при строительстве и
эксплуатации новых энергоблоков РАЭС.
В Ривненской и близлежащих
Волынской и Житомирской областях
имеются три технических
национальных ВУЗа, способные
подготовить специалистов и
магистров - будущих работников
РАЭС. В национальном университете
«Львовская политехника» (г. Львов)
открыто обучение по специальности
«Атомные электростанции».

15. 14
РИВНЕНСКАЯ АЭС
выбор технологии и типа нового блока
278
78
49
15 15
2
0
50
100
150
200
250
300
PWR BWR PHWR GCR LWGR FBR
56
4 4
2 1
0
10
20
30
40
50
60
PWR PHWR BWR FBR HTGR
Распределение действующих
энергоблоков по типам реакторов
Распределение строящихся
энергоблоков по типам реакторов
PWR- водо-водяной ядерный реактор; BWR – корпусной кипящий реактор; PHWR – тяжеловодный ядерный реактор;
GCR – газоохлаждаемый реактор; LWGR – графитово-водный ядерный реактор;
FBR – реактор размножитель на быстрых нейтронах; HTGR – высокотемпературный газоохлаждаемый реактор

16. 15
РИВНЕНСКАЯ АЭС: выбор типа блока
СОВРЕМЕННЫЕ ПРОЕКТЫ PWR
Современные проекты реакторов PWR
AP-1000 EPR-1600 APR-1400
Страна и разработчик США, Westinghouse Франция, AREVA Ю.Корея, KHNP
Электрическая мощность, МВт 1117 1660 1400
Расход металла, т/МВт 35,8 15,8 25
Проектный срок строительства, мес. 36 57 45
Строительство по факту (прогноз),
мес.
51
(Sanmer-1)
60
(Olkiluoto-3)
55
(Shin-Kori-3)
Технология монтажа строительных
конструкций
Крупноблочный монтаж Монтаж отдельными
секциями
Крупноблочный монтаж
Монтаж оборудования Блочный монтаж,
совмещение строительных
и монтажных работ
Традиционная схема
монтажа, без
совмещения работ
Блочный монтаж, совмещение
строительных и монтажных
работ
Особенности систем безопасности Отсутствие активных
систем безопасности
Наличие активных и пассивных систем безопасности
Особенности строительства Упрощенный монтаж Сложность монтажа,
значительные
капиталовложения
Упрощенный монтаж
Стоимость вырабатываемой
электроэнергии, $/100кВт·ч 3,00 3,93 3,03

17. 16
РИВНЕНСКАЯ АЭС
ВЫБОР ТЕХНОЛОГИИ И ТИПА БЛОКА: РЕАКТОР APR-1400
Эволюция и прогресс проекта APR-1400

18. 17
РИВНЕНСКАЯ АЭС
ВЫБОР ТЕХНОЛОГИИ И ТИПА БЛОКА
Наименование параметра EU-APR-1400
Тепловая мощность, МВт 4000
Электрическая мощность, МВт 1400
КПД, % Около 35
Температура на выходе из реактора,
о
С 324
Проектный срок эксплуатации, лет 60
КИУМ (средний), % 90
Протяженность кампании, мес 18-24
Запас до кризиса теплообмена, % >10
Количество петель 2
Материал топлива UO2, МОХ-топливо

19. 18
РИВНЕНСКАЯ АЭС ВЫБОР ТЕХНОЛОГИИ
И ТИПА БЛОКА: РЕАКТОР EU-APR-1400
1 - защитная оболочка;
2 - компенсатор объема;
3 - парогенераторы;
4 - реактор;
5 - главный циркуляционный
насос;
6 - диспетчерский пункт;
7 - дизельный генератор;
8 - машинный зал;
9 - генератор;
10- бассейн складирования ОТ
8
6
1
10
9
7
2
3
45
8
6
1
10
9
7
2
3
45

20. 19
РИВНЕНСКАЯ АЭС
ВЫБОР СТРАТЕГИИ СТРОИТЕЛЬСТВА НОВЫХ БЛОКОВ
Новые энергоблоки
РАЭС
2027-2030 г.:
экспорт в ЕС;
работа в ОЭСУ
Профицит 1400 МВт
2030-2036 г.:
экспорт в ЕС;
работа в ОЭСУ
Профицит 520 МВт
после 2036 г.:
экспорт в ЕС;
работа в ОЭСУ
Профицит 920 МВт
СТРОИТЕЛЬСТВО ДВУХ
ЭНЕРГОБЛОКОВ РАЭС-5,6
Начало проектно-
изыскательных работ
РАЭС-
5
2018
г.
2027
г.
2022
г.
2031
г.
2036
г.
2027
г.
Начало работ по
строительству
Ввод энергоблока в
опытную
эксплуатацию
РАЭС-6
Замещение мощностей
РАЭС-1, 2, 3
РАЭС-1
(420 МВт)
2030 г.
РАЭС-2
(415 МВт)
2031 г.
РАЭС-3
(1000 МВт)
2036 г.

21. 20
НАЛИЧИЕ СПРОСА НА ЭЛЕКТРОЭНЕРГИЮ,
ОБЕСПЕЧЕНИЕ ПАРАМЕТРОВ ЭНЕРГОСИСТЕМЫ
С вводом новых мощностей, возникнет необходимость регулирования напряжения в
электросетях. Для этого целесообразно, при выводе из эксплуатации энергоблоков
РАЭС-1,2, выполнить реконструкцию с целью использования турбогенераторов этих
энергоблоков в режиме синхронного компенсатора. Такое решение позволяет использовать
имеющееся оборудование, с небольшими затратами на реконструкцию.
Внутренний потребитель Внешний потребитель
Национальный уровень (в средне- и долгосрочной перспективах):
Процессы замещения дорогих, дефицитных источников
электроэнергии.
Соответствие техническим
условиям подключения к
Объединению энергосистем
европейских стран (UCTE).
Экспорт в ЕС, Белоруссию.
Региональный уровень:
В среднесрочной перспективе: замещение органического топлива
(угля, газа и т.д).
В долгосрочной перспективе: создание промышленного комплекса
Ривненской области, адекватного наличию минерально-
сырьевых ресурсов, дополнительное потребление
электроэнергии.

22. 21
СТРОИТЕЛЬСТВО НОВЫХ БЛОКОВ ПРЕИМУЩЕСТВА
РИВНЕНСКОЙ АЭС
Исходный проект предусматривал 6 блоков (выполнен отвод земли, наличие
общестанционных объектов и коммуникаций, строительная база);
Развитая существующая инфраструктура РАЭС;
Использование при строительстве новых блоков РАЭС местных строительных
ресурсов;
Выгодное географическое положение РАЭС (близость к границам ЕС,
соседство с энергозависимыми областями);
Социально-экономические факторы в регионе (необходимость развития
промышленности, невозможность проведения эффективной аграрной
деятельности);
Наличие человеческих ресурсов;
Низкая сейсмоактивность, полное отсутствие сейсмических активных
разломов;
Наличие внутреннего и внешнего потребителя электроэнергии, возможность
регулирования реактивной мощности

23. 22
ПЕРСПЕКТИВЫ РАЭС:
РЕШЕНИЕ ПРОБЛЕМЫ КАРСТОВЫХ ОБРАЗОВАНИЙ
Ривенская АЭС имеет тридцатилетний положительный опыт строительства и
эксплуатации АЭС в условиях карстовых пород. Так, в качестве основного метода
обеспечения надежности сооружения энергоблока № 4 в условиях суффозийно-
карстовых образований была применена технология строительства на
буронабивные сваи-стойки
буронабивных сваях-стойках длиной
30-35м и диаметром 1000-1200мм,
полностью прорезающих карстующуюся
меловую толщу и опирающихся на
глубине 40м на базальты (скальные
грунты, то есть несжимаемое
основание).
1 2 3 4

24. 23

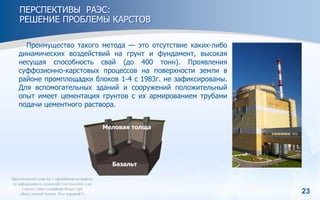

ПЕРСПЕКТИВЫ РАЭС:
РЕШЕНИЕ ПРОБЛЕМЫ КАРСТОВ
Преимущество такого метода — это отсутствие каких-либо
динамических воздействий на грунт и фундамент, высокая
несущая способность свай (до 400 тонн). Проявления
суффозионно-карстовых процессов на поверхности земли в
районе промплощадки блоков 1-4 с 1983г. не зафиксированы.
Для вспомогательных зданий и сооружений положительный
опыт имеет цементация грунтов с их армированием трубами
подачи цементного раствора.
Базальт
Меловая толща

25. 24
ПЕРСПЕКТИВЫ РАЭС: ВОДОПОТРЕБЛЕНИЕ
Источник водоснабжения РАЭС – р. Стырь, река на северо-западной Украине и в
Белоруссии, правый приток Припяти, берёт начало на Волынской возвышенности,
длина реки — 494 км, среднегодовой расход воды в устье составляет 49,5 м³/с, в
районе г. Кузнецовск 15 м³/с.
На сегодняшний момент наличие водных
ресурсов р. Стырь не в полной мере
удовлетворяет потребности
водопользования РАЭС.
При вводе новых энергоблоков РАЭС
увеличится водопотребление - водных
ресурсов р. Стырь будет не достаточно.
Решение проблем водоснабжения РАЭС:
создания системы шлюзов, каналов с подпиткой р.Стырь соседними реками;
использование «сухих» градирен в проекте новых блоков.

26. 25
ПЕРСПЕКТИВЫ РАЭС:
ВОДОПОТРЕБЛЕНИЕ НОВЫХ БЛОКОВ
Соседними с рекой Стырь являются реки Стоход и Горынь.
Между р. Горынь и р. Стырь имеется Радивиловский канал. Канал выполняет
мелиоративные функции, но его реконструкция позволит обеспечить, при
необходимости, водоток по р. Стырь за счет резервов р. Горынь.
Соединение водотоков р. Стоход и р. Стырь
на данный момент отсутствует. Строительство
нового канала между р. Стоход и р. Стырь
позволит увеличить водоток по р. Стырь за
счет резервов р. Стоход.
Одновременно для оптимального
распределения потоков необходимо
проектирование системы шлюзов. Воздействие
на гидрологическую ситуацию в регионе будет
минимально, поскольку все эти реки являются
притоками одной р. Припять.

27. 26
ПЕРСПЕКТИВЫ РАЭС:
ВОДОПОТРЕБЛЕНИЕ НОВЫХ БЛОКОВ
«Сухие» градирни. «Сухая» градирня - это поверхностный теплообменник
вода-воздух, где вода движется в трубках, обдуваемых наружным воздухом. В
«сухой» градирне отсутствует выброс воды, пара и содержащихся в них
примесей, таким образом вредное воздействие от них на окружающую среду
практически исключается.
Преимущества «сухих» градирен:
упрощение выбора площадки,
исключение проблем, связанных с обработкой продувочной воды из бассейна
испарительной градирни и «засолением» почвы или естественных водоёмов,
улучшение водно-химического режима в закрытом контуре «градирня –
конденсатор» и исключение загрязнения трубок конденсатора,
минимальная потребность в подпиточной воде,
сокращение капитальных затрат на турбоустановку (меньшее количество
цилиндров низкого давления, применение смешивающих конденсаторов,
которые значительно дешевле поверхностных).

28. 27
ПЕРСПЕКТИВЫ РАЭС:
ВОДОПОТРЕБЛЕНИЕ НОВЫХ БЛОКОВ
Комбинация сухого и испарительного охлаждения объединяет их
преимущества. Для РАЭС с целью снижения водопотребления при увеличении
мощностей может применена гибридная система охлаждения: сухое
охлаждение является основным, испарение применяется для снятия летнего
пика.
Градирня Сухая Испарительная
Высота (м) 200 150
Диаметр
основания (м)
177 120
Диаметр
горловины (м)
102 75
«Сухие»
Испарительная
В принятой модели на каждый
новый энергоблок РАЭС
использованы 3 градирни:
2 – «сухие», 1 – испарительная
Циркнасос
Конденсатный
насос
Бустерный
насос

29. 28
ФИНАНСИРОВАНИЕ
СТРОИТЕЛЬСТВА НОВЫХ БЛОКОВ РАЭС
В условиях интеграции с ЕС и рыночно-инновационного развития Украины необходимо
создание корпорационной структуры компании-оператора АЭС, что позволит привлечь
для развития атомной энергетики стратегического инвестора на основе модели
«концессионных соглашений».
Государственное финансирование Государственно-частное партнерство
Модель крупного
энергопотребителя
Модель регионального
альянса
Модель связанного
инвестора
Модель альянса
энергокомпаний
Модель концессионных соглашении
«строй-владей-эксплуатируй» (BOO = aBuitd, Own and Operate»);
«строй-эксплуатируй - передай право собственности» (ВОТ = Build, Operate and Transfer);
«строй—владей—передай право собственности и получай дивиденды» (ВОТ = Build, Own andTransfer);
и комбинированные схемы «строительство - приобретение прав собственности — эксплуатация — передача
прав собственности и получение дивидендов» (BOOT = Build, Own, Operate and Transfer).

30. 29
ФИНАНСИРОВАНИЕ
СТРОИТЕЛЬСТВА НОВЫХ БЛОКОВ РАЭС
II этап:
Финансовые партнеры
инвесторы. Заказчики и
потребители (варианты):
• создание международного
консорциума Заказчиков;
• вхождение в уставный
капитал;
• соглашения о покупке
электроэнергии
III этап:
Технологические
партнеры (варианты):
• компании страны –
поставщика АЭС;
• компании страны строящей
АЭС (локализация);
• международные компании
из других стран
I этап:
Рамочные условия реализации проекта
• Определение рынка реализации проекта сооружения АЭС (законодательство
страны, нормативное регулирование и др.)
Финансово-
организационная
модель

31. 30
ВЫВОДЫ
1. Площадка РИВНЕНСКОЙ АЭС
является перспективной для
строительства новых блоков.
2. Трудовой потенциал региона
обеспечит строительство новых
блоков РАЭС, а существующая
инфраструктура РАЭС –
дальнейшую их эксплуатацию.
3. Новые блоки должны строиться по современных проектам,
отвечающим международным требованиям к безопасности.
4. Предложены: перспективный тип реактора, стратегия строительства
новых блоков РАЭС и варианты финансирования их строительства.

32. 31
ВЫВОДЫ
5. Проблемы карстовых явлений и водоснабжения имеют
апробированные технические решения.
6. Строительство новых блоков позволит привлечь инвестиции в
регион, обеспечит развитие инфраструктуры региона и его
промышленного потенциала.
7. Строительство новых блоков
учитывает вывод из эксплуатации
энергоблоков № 1,2,3 с учетом
дальнейшего использования части
оборудования, сооружений и сетей.

33. ГП “НАЭК “ЭНЕРГОАТОМ”
ОП “Ривненская атомная электростанция”
СПАСИБО ЗА
ВНИМАНИЕ!
Ривненская АЭС была первой АЭС с ВВЭР в Украинской ССР;
первой АЭС в СССР, которая прошла проверку МАГАТЕ;
готова быть первой в строительстве нового современного
энергоблока в Украине
