Документ подводит итоги деятельности государственной компании 'Наэк Энергоатом', оператора атомных электростанций (АЭС) в Украине, с акцентом на состояние безопасности и эффективности энергетических мощностей. Приводятся данные о мощностях, производстве электроэнергии, а также о программах повышения безопасности и надежности АЭС, включая планы до 2035 года. Также освещается международное сотрудничество и использование новых технологий в ядерной энергетике.

1. 1
Первый вице-президент –технический
директор ГП НАЭК «Энергоатом» Шавлаков А.В.
Украинские АЭС: состояние,
возможности, перспективы
Круглый стол «Атомная энергетика: инвестиции в будущее Украины»
Стратегическая панель
«Техническая политика НАЭК «Энергоатом». От концепции к результатам»
ХV Международный форум
«Топливно-энергетический комплекс Украины: настоящее и будущее»

2. АТОМНАЯ ЭНЕРГЕТИКА УКРАИНЫ
Государственное предприятие Национальная атомная
энергогенерирующая компания «Энергоатом»:
входит в перечень предприятий, имеющих
стратегическое значение для экономики и
безопасности страны, (перечень утвержден
постановлением КМУ от 23.12.2004 № 1734)
2
общая установленная мощность
генерирующего оборудования - 14 148,5 МВт
создано 17 октября 1996 года
является оператором четырех
действующих в Украине АЭС
является членом ВАО АЭС, WNA, EUR, INPRO,
Украинского ядерного общества

3. МЕСТО ГП «НАЭК «ЭНЕРГОАТОМ»
В ЭНЕРГЕТИКЕ УКРАИНЫ
(ЗА 9 МЕСЯЦЕВ 2017 ГОДА)
рік)
25.7
62.5
11.8
Производство
электроэнергии в Украине
Генерирующие мощности
56.634.6
8.8
58.027.7
14.3
НАЭК
«Энергоатом»
НАЭК
«Энергоатом»
ТЭС
НАЭК
«Энергоатом»
ГЭС
и другие
ТЭС
Отпуск электроэнергии
в Энергорынок Украины
ТЭС
ГЭС
и другие
ГЭС
и другие
3

4. %
ДОЛЯ ГП «НАЭК «ЭНЕРГОАТОМ» В ОБЩЕМ
ПРОИЗВОДСТВЕ ЭЛЕКТРОЭНЕРГИИ В УКРАИНЕ
4
54.6 54.6
53.2 53.0
50.7
49.2
46.8
49.1
54.0
51.0
55.7
60.4
62.2
63.6
59.0
56.1
50.7 51.0
58.3
62.8
64.2
68.1 68.5
65.1
58.3
58.9
55.6
Январь Февраль Март Апрель Май Июнь Июль Август Сентябрь
2016 2017 Наибольший показатель 2017 г.
%
ДИНАМИКА ПО ГОДАМ
ДИНАМИКА ПО МЕСЯЦАМ 2016, 2017 ГГ.ЧРЕЗВЫЧАЙНОЕ ПОЛОЖЕНИЕ В ЭНЕРГЕТИКЕ УКРАИНЫ
45.7 47.0 48.0 47.5 46.6 45.6 43.1
48.7
55.7
52.4
56.6
2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 9 мес.
2017

5. ПРОИЗВОДСТВО ЭЛЕКТРОЭНЕРГИИ В УКРАИНЕ
млрдкВтч
1981
1982
1983
1984
1985
1986
1987
1988
1989
1990
1991
1992
1993
1994
1995
1996
1997
1998
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
15.3
21.4
25.7
40.6
53.3
42.7
52.6
72.0
66.5
76.2
75.1
73.8
75.2
68.8
70.5
79.6
79.4
75.2
72.1
77.4
76.2
78.0
81.4
87.0
88.8
90.3
92.7
90.1
83.2
89.4
90.5
90.3
83.4
88.6
87.8
81.2
13.4
12.1
10.0
7.4
10.7
11.0
9.6
12.1
10.1
10.7
11.9
8.1
11.2
12.3
10.1
8.8
10.0
15.9
14.4
11.4
17.2
17.1
18.0
21.1
21.0
20.6
18.3
19.4
18.9
20.8
18.8
19.2
23.6
18.4
14.3
17.0
202.2
204.8
207.3
209.2
208.0
219.3
219.3
213.1
218.7
211.6
191.6
170.7
143.4
120.5
111.7
93.2
87.3
80.6
81.3
78.2
78.6
77.9
80.2
73.3
75.5
81.5
84.2
82.3
71.1
78.0
84.8
88.6
86.6
75.0
55.5
56.6
230,9
238,3
242,9
257,1
272,0
273,0
281,5
297,2
295,3
298,5
278,7
252,5
229,9
201,6
192,4
181,6
176,7
171,7
167,8
167,0
172,0
173,0
179,6
181,4
185,2
192,3
195,3
191,9
173,1
188,1
194,1
198,1
193,6
181,9
157,6
154,8
НАЭК "Энергоатом" ГЭС и другие ТЭС
5

6. факт
9 мес. 2016
план
9 мес. 2017
факт
9 мес. 2017
57.7
60.9
64.3
ПРОИЗВОДСТВО ЭЛЕКТРОЭНЕРГИИ
ГП «НАЭК «ЭНЕРГОАТОМ»
ПО ГОДАМ За 9 месяцев 2017 года
6
2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
2017 (план)
92.7
90.1
83.2
89.4
90.5
90.3
83.4
88.6
87.8
81.2
84.4
млрдкВт∙ч
млрдкВт∙ч

7. Эксплуатация атомных электростанций не вызывает экологических
изменений, которые свидетельствовали бы об ухудшении состояния
окружающей среды в районе их размещения
На всех АЭС Украины и в пределах 30-км зоны наблюдение осуществляется
автоматизированной системой контроля за радиационной обстановкой (АСКРО).
В состав АСКРО входят стационарные посты, размещенные на площадках АЭС,
посты в 30-км зоне и мобильные передвижные посты контроля
По заключению экспертов уровень безопасности атомных станций Украины
соответствует международным рекомендациям и национальным стандартам
Радиационные параметры, характеризирующие работу АЭС, не превышают
нормативных значений, а радиационная защита персонала и населения
обеспечивается на достаточном уровне
ГП «НАЭК «Энергоатом»СОСТОЯНИЕ БЕЗОПАСНОСТИ НА АЭС
7
Состояние окружающей среды в районах расположения АЭС ГП «НАЭК
«Энергоатом» находится под пристальным наблюдением более 200
специалистов-экологов, входящих в состав цехов радиационной
безопасности, химических цехов, гидротехнических цехов, служб по охране
окружающей среды
На АЭС в эксплуатации находятся самые современные и самые масштабные
в Украине автоматизированные системы экологического мониторинга,
которые позволяют оперативно и эффективно вести контроль за состоянием
окружающей среды, а результаты контроля размещать на официальных
сайтах в режиме он-лайн

8.  62 международных эксперта из 23-х стран и международных организаций
 32 сотрудника МАГАТЭ
272
8
В международной оценке безопасности украинских АЭС приняли участие:
В 2008 - 2009 годах на всех энергоблоках украинских АЭС в рамках совместного проекта
Украина–ЕК–МАГАТЭ 15 миссиями экспертов МАГATЭ была проведена уникальная по
масштабам выполненных работ комплексная оценка безопасности всех украинских
энергоблоков по направлениям:
Эксперты МАГАТЭ и Европейской Комиссии установили соответствие всех энергоблоков
украинских АЭС требованиям МАГАТЭ по ядерной безопасности
ПОВЫШЕНИЕ БЕЗОПАСНОСТИ ДЕЙСТВУЮЩИХ ЭНЕРГОБЛОКОВ АЭС
- НАИВЫСШИЙ ПРИОРИТЕТ В ДЕЯТЕЛЬНОСТИ КОМПАНИИ
Уровень безопасности позитивно оценивается международными экспертами в течении
многих лет :
 на периодических совещаниях МАГАТЭ по соблюдению положений Конвенции по ядерной
безопасности;
 при проведении постоянного мониторинга международными экспертами в рамках
международного сотрудничества (при проведении миссий OSART, ASSET, WANO)
МЕЖДУНАРОДНАЯ ОЦЕНКА БЕЗОПАСНОСТИ АЭС УКРАИНЫ
проектная
безопасность
эксплуатационная
безопасность
обращение с РАО и
снятие с
эксплуатации

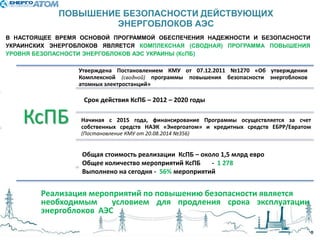

9. 9
ПОВЫШЕНИЕ БЕЗОПАСНОСТИ ДЕЙСТВУЮЩИХ
ЭНЕРГОБЛОКОВ АЭС
Реализация мероприятий по повышению безопасности является
необходимым условием для продления срока эксплуатации
энергоблоков АЭС
В НАСТОЯЩЕЕ ВРЕМЯ ОСНОВОЙ ПРОГРАММОЙ ОБЕСПЕЧЕНИЯ НАДЕЖНОСТИ И БЕЗОПАСНОСТИ
УКРАИНСКИХ ЭНЕРГОБЛОКОВ ЯВЛЯЕТСЯ КОМПЛЕКСНАЯ (СВОДНАЯ) ПРОГРАММА ПОВЫШЕНИЯ
УРОВНЯ БЕЗОПАСНОСТИ ЭНЕРГОБЛОКОВ АЭС УКРАИНЫ (КсПБ)
КсПБ
Утверждена Постановлением КМУ от 07.12.2011 №1270 «Об утверждении
Комплексной (сводной) программы повышения безопасности энергоблоков
атомных электростанций»
Начиная с 2015 года, финансирование Программы осуществляется за счет
собственных средств НАЭК «Энергоатом» и кредитных средств ЕБРР/Евратом
(Постановление КМУ от 20.08.2014 №356)
Срок действия КсПБ – 2012 – 2020 годы
Общая стоимость реализации КсПБ – около 1,5 млрд евро
Общее количество мероприятий КсПБ - 1 278
Выполнено на сегодня - 56% мероприятий

10. 10
ПРОДЛЕНИЕ СРОКА ЭКСПЛУАТАЦИИ ДЕЙСТВУЮЩИХ
ЭНЕРГОБЛОКОВ АЭС УКРАИНЫ
(не показаны энергоблоки ЗАЭС-6, ХАЭС-2, РАЭС-4)
- дата завершения проектного срока эксплуатации
- последний ППР для реализации мероприятий по продлению срока эксплуатации
- период интенсивной подготовки к ПСЭ и финансирования
27/05/2020
10/02/2020
13/12/2018
04/04/2018
11/12/2017
2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022
ЗАЭС5
ЮУАЭС3
ХАЭС1
ЗАЭС4
РАЭС3
ЗАЭС3
ЗАЭС2
ЗАЭС1
ЮУАЭС2
ЮУАЭС1
РАЭС2
РАЭС1

11. 11
Общее количество реакторов в мире – 448, из них 288 энергоблоков
АЭС находятся в эксплуатации 30 лет и более (64,3%)
ДАННЫЕ МАГАТЭ О СРОКАХ ЭКСПЛУАТАЦИИ АЭС
(по состоянию на 17.10.2017 )

12. УЛУЧШЕНИЕ ЭФФЕКТИВНОСТИ ИСПОЛЬЗОВАНИЯ МОЩНОСТЕЙ АЭС
Комплексная сводная программа повышения эффективности и
надежности эксплуатации энергоблоков АЭС на период 2017-2020 гг.
12
Программа утверждена ГП «НАЭК «Энергоатом» и согласована Минэнергоуголь
в мае 2017 года
Ориентировочная стоимость программы - 7 млрд грн
Программа состоит из направлений:
1. Повышение тепловой мощности энергоблоков АЭС
2. Суточное регулирование мощности энергоблока №2 ХАЭС
3. Первичное регулирование частоты и активной мощности при паралельной работе в
составе ОЭС Украины
4. Повышение надежности и эффективности эксплуатации оборудования I и II контура и
гидротехнических сооружений
5. Повышение надежности эксплуатации турбин
6. Повышение надежности электротехнического оборудования
7. Реконструкция и модернизация оборудования химцехов и усовершенствование
химических технологий
8. Замена эталонной базы средств измерительной техники АЭС

13. УЛУЧШЕНИЕ ЭФФЕКТИВНОСТИ ИСПОЛЬЗОВАНИЯ МОЩНОСТЕЙ АЭС
1. Повышение тепловой мощности реакторов действующих энергоблоков с ВВЭР-1000
до 101,5%Nном
За счет повышения точности измерения расхода питательной воды на 1% и точности
регулирования нейтронной мощности на 0,5% (без модернизации основного оборудования)
Выполняется: Для В-302/338: опытная эксплуатация энергоблока ЮУАЭС-1 на повышенном
уровне мощности должна завершиться в 2017 году
Для В-320 – ведутся работы
3. Повышение тепловой мощности реакторов действующих энергоблоков с ВВЭР-440
до 108%Nном
2. Повышение тепловой мощности реакторов действующих энергоблоков с ВВЭР- 1000 до
104-107 %Nном
За счет модернизации оборудования ІІ контура и ТВС
Выполняется: Разработан План действий, идет подготовка к разработке ТЭР
13
Является одним из наиболее экономичных и эффективных путей получения
дополнительных генерирующих мощностей атомных станций
Повышение мощности действующих энергоблоков АЭС Украины

14. ЭНЕРГЕТИЧЕСКАЯ СТРАТЕГИЯ ДО 2035 ГОДА
14
В августе 2017 года утверждена новая
“Энергетическая стратегия Украины до 2035 года
“ Безопасность, энергоэффективность,
конкурентоспособность”
Министерством энергетики и угольной промышленности
Украины разрабатывается План мероприятий по
реализации Энергетической стратегии до 2035 года
ГП «НАЭК «Энергоатом» поданы предложения для
включения в План мероприятий по реализации
Энергетической стратегии до 2035 года

15. 15
ОСНОВНЫЕ ПЛАНИРУЕМЫЕ НА ПЕРИОД 2018-2020 ГГ.
ГП «НАЭК «ЭНЕРГОАТОМ» МЕРОПРИЯТИЯ ДЛЯ РЕАЛИЗАЦИИ
ЭНЕРГЕТИЧЕСКОЙ СТРАТЕГИИ ДО 2035 ГОДА
Разработка Концепции и Программы развития атомной энергетики Украины
Разработка плана действий по замещению мощностей АЭС, которые выводятся
из эксплуатации после 2030 года
Согласование и утверждение Кадастра площадок АЭС
Разработка и утверждение Концепции обращения с отработавшим ядерным
топливом АЭС Украины
Разработка нормативных документов для создания действенного механизма
накопления эксплуатирующей организацией ресурса для снятия с эксплуатации
энергоблоков АЭС
Выбор реакторных технологий для строительства новых энергоблоков АЭС для
замещения мощностей, которые выводятся из эксплуатации после 2030 года
Принятие решения по дальнейшему продлению срока эксплуатации
энергоблоков с продленным на 10 лет сроком эксплуатации (ЮУАЭС-1,2, ЗАЭС-1,2)

16. Успешное
завершение
І этап
2005 - 2009 годы
На энергоблоке №3 ЮУАЭС проведена
опытная эксплуатация 6 пилотных TBС-W
в течение четырех топливных кампаний
ДИВЕРСИФИКАЦИЯ ИСТОЧНИКОВ ЯДЕРНОГО ТОПЛИВА В УКРАИНУ
СОТРУДНИЧЕСТВО С КОМПАНИЕЙ «WESTINGHOUSE»
Начало
Подписание
Исполнительного соглашения между
Правительством Украины и
Правительством США
В марте 2008 года с компанией «Westinghouse Electric Sweden АВ» заключён коммерческий контракт №1 на
поставку ядерного топлива для АЭС Украины
Начало эксплуатационного
процесса
2010 год - по настоящее время
ІІ этап
Существующая в Украине диверсификация соответствует Европейской стратегии энергетической безопасности,
принятой в 2014 году: «... общая диверсификация источников ядерного топлива является приоритетом для
всех»
июнь
2016 года
Первая партия
42 ТВС-WR
загружена и
эксплуатируется
на энергоблоке
№5 ОП ЗАЭС
начало
опытной
эксплуатации
42 ТВС-W
(перевгрузоч-
ная партия)
2012-2013 годы
Компания
«Westinghouse»
усовершен-
ствует
конструкцию
топливной
сборки
2014 год
42 ТВС-WR
модифицирован
ной конструкции
доставлен на
ЮУАЭС для
загрузки в
активную зону
энергоблока
№3 ОП ЮУАЭС
з апреля
2015 года
ТВС-WR
эксплуатируются
на энергоблоке
№3 ОП ЮУАЭС
в составе
«смешанной»
активной зоны
Март
2010 года
2013-2014 годы
Выполнен комплекс
испытаний,
подготовлены
необходимые
обоснования,
получено
согласование
Госатомрегулирования
По результатам
первого года
опытной
эксплуатации
ТВС-WR
принято
решение о
расширении их
эксплуатации
на другие
блоки
2017 год
Используется
на
энергоблоках
№2,3 ЮУАЭС
№1,3,4,5 ЗАЭС
16
2016 год
5 июня 2000 года

17. ОСНОВНЫЕ ИНВЕСТИЦИОННЫЕ ПРОЕКТЫ
ГП «НАЭК «ЭНЕРГОАТОМ» В 2017 ГОДУ
 20 101,2 млн грн
Комплексная (сводная)
программа повышения
безопасности АЭС Украины
 986,4 млн грн
Реконструкция системы
технического
водоснабжения ЮУАЭС
 729,0 млн грн
Учебно-тренировочный
центр. Корпус "Г"
 743,9 млн грн
Реконструкция открытого
распределительного
устройства 750 кВ ЗАЭС
 1 358,0 млн грн
Пилотный проект
«Энергетический мост
«Украина - Европейский Союз»
Новая ориентировочная стоимость проектов
150,3 млрд грн
 14 181,6 млн грн
Завершение строительства ТГАЭС.
Введение гидроагрегатов №3-6.
 72 437,5 млн грн
Проектирование и
строительство энергоблоков
№3, 4 ХАЭС
 37 217,5 млн грн
Проектирование и строительство
централизованного хранилища
отработанного ядерного топлива
 2 455,9 млн грн
Строительство комплексов
по переработке твердых
радиоактивных отходов
Строительство линии
обезвоживания шлама
сооружения очистки
добавленной воды и
шламонакопителя для его
складирования на РАЭС
 92,2 млн грн 17

18. НАИБОЛЕЕ ВАЖНЫЕ ДЛЯ ОБЕСПЕЧЕНИЯ ЭНЕРГЕТИЧЕСКОЙ
БЕЗОПАСНОСТИ УКРАИНЫ ИНВЕСТИЦИОННЫЕ ПРОЕКТЫ
ГП «НАЭК «ЭНЕРГОАТОМ»
18
Строительство
централизованного хранилища
отработавшего ядерного топлива
Эффект
усиление энергетической независимости Украины
благодаря отказу от услуг по вывозу ОЯТ в
Российскую Федерацию, выполнение международных
обязательств, предусматривающих
ответственность за безопасное обращение с
отработанным ядерным топливом, наработанным
на АЭС, будет способствовать
совершенствованию системы обращения с
отработанным ядерным топливом (ОЯТ)
отечественных АЭС
Энергетический мост
«Украина-Европейский
Союз»
Эффект
первый шаг на пути стратегического
синхронизации Украинской и
Европейской энергосистем,
безопасное и беспроблемное плавное
приближение к режиму полной
синхронизации, финансовый
инструмент для достройки
энергоблоков №3 и №4 Хмельницкой
АЭС
Строительство
энергоблоков №3, 4 ХАЭС
Эффект
увеличение производственных
мощностей атомной энергогенерации,
что будет способствовать
обеспечению энергетической
независимости Украины, обеспечит
ежегодно дополнительный отпуск
15 млрд кВт-ч электроэнергии в
энергетическую систему Украины
Реконструкция открытых
распределительных устройств
750 кВ для подключения ВЛ
750 кВ «Запорожская-
Каховская»
Эффект
позволит обеспечить снятие
ограничений по выдаче мощности
ЗАЭС, гарантирует надежное
энергоснабжение юга Украины,
дополнительный ежегодный
отпуск 741 млн кВт-ч
электроэнергии
Реконструкция
системы
технического
водоснабжения
ЮУАЭС
Эффект
снимет ограничения
производства электроэнергии
ЮУАЭС-за высокой
температуры циркуляционной
воды, а также увеличение
отпуска электроэнергии
ЮУАЭС на 700 млн кВт-ч
Завершение строительства
Ташлыкской ГАЭС.
Введение гидроагрегатов №3-6
Эффект
покрытие дефицита
высокоманевренных
генерирующих мощностей,
создание резерва мощностей для
производства электроэнергии в
период пиков потребления,
заполнение «ночных провалов» в
энергосети, обеспечение
надежного базового режима
ЮУАЭС, создание аварийного
резерва мощности в южном
регионе Украины
Строительство
комплексов с
переработки твердых
радиоактивных отходов
Эффект
подготовка РАО к передаче
на долговременное хранение
или захоронение, сокращение
объемов накопления
радиоактивных отходов на
площадках АЭС

19. 19
 Надежная основа энергетической
независимости государства
 Наиболее развитый и
высокотехнологичный сектор
экономики
 АЭС сохраняют чистым воздух, воду
рек и морей, занимают относительно
небольшие площади
 Работа АЭС сдерживает глобальное
потепление и загрязнение атмосферы
АТОМНАЯ ЭНЕРГЕТИКА УКРАИНЫ

20. 20
СПАСИБО ЗА ВНИМАНИЕ!
